Замена прокладки гбц на ваз 2107

Поэтапное руководство

ГБЦ ВАЗ 2107 в подкапотном пространстве Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

• набор ключей;
• микрометр;

Микрометр

Динамометрический ключ

Рассухариватель клапанов

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Подготовительные работы и снятие головки

1. Первым делом нужно слить ОЖ с двигателя.
2. Снимаем карбюратор.
3. Отсоединив патрубки и шланги, снимаем воздушный барьер.

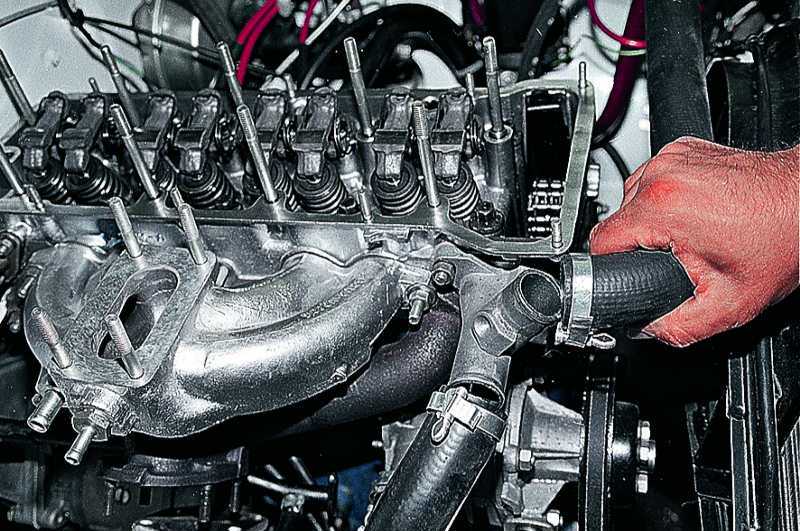

Отсоединяем шланги и патрубки

Совмещение меток

Распределительный вал

Снятие рокеров

Осмотр состояния головки

В этом видео показан процесс снятия головки блока цилиндров.

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

1. Головку ставим на подставку по краям.
2. Ставим электрический прибор под место работы.
3. Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
4. Теперь необходимо как следует смазать втулку смазкой.
5. Сняв с держателей, вбиваем новые направляющие.
6. Когда будут заменены все восемь, ждем охлаждения ГБЦ.
7. Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Проверяем герметичность головки

Проверка герметичности Чтобы добиться плотного прилегания клапанов к седлам, необходимо выполнить следующее. При помощи пасты для притирки, смажьте клапан и вставьте его в головку. Есть несколько приемов его вращения вот некоторые из них:

• при помощи шланга, плотно надетого на деталь;
• при помощи приспособления, очень похожего на штопор.

Основным признаком хорошей притирки клапана будет специфическая матовая поверхность седла в том месте, где она контактирует с деталью.

Герметичность головки можно проверить при помощи заливки в коллекторы керосина, можно также использовать бензин. Если выполнено правильно, то не должно быть протеканий первые пять-семь минут.

При сборке головке обязательно обратите внимание на правильную протяжку болтов. Она должна проводиться строго по схеме

В случае неверной протяжки могут появиться перекосы и как следствие, вся ваша предыдущая работа будет перечеркнута. Если остались вопросы посмотрите видео.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
5. После этого узел аккуратно снимается с блока цилиндров.

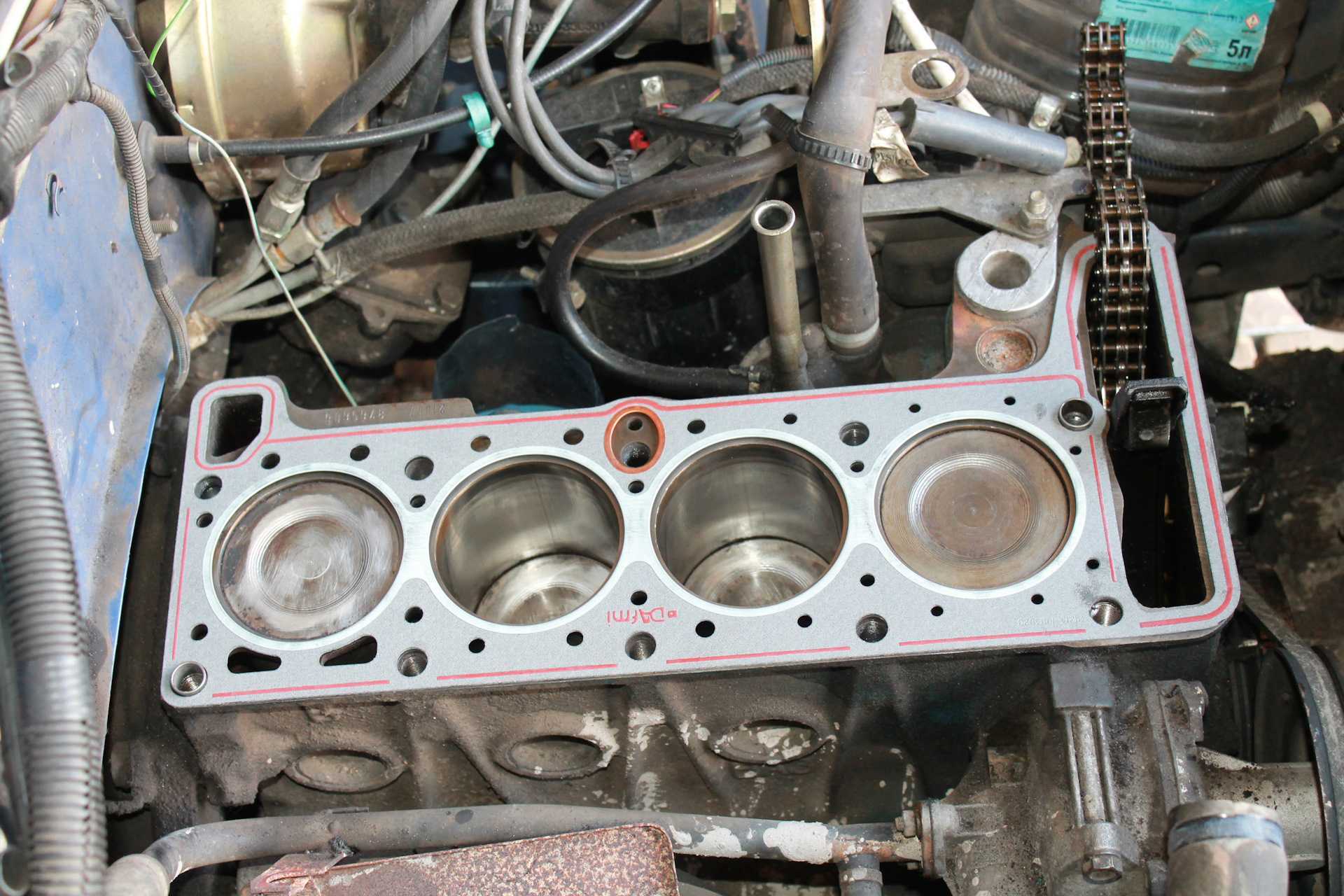

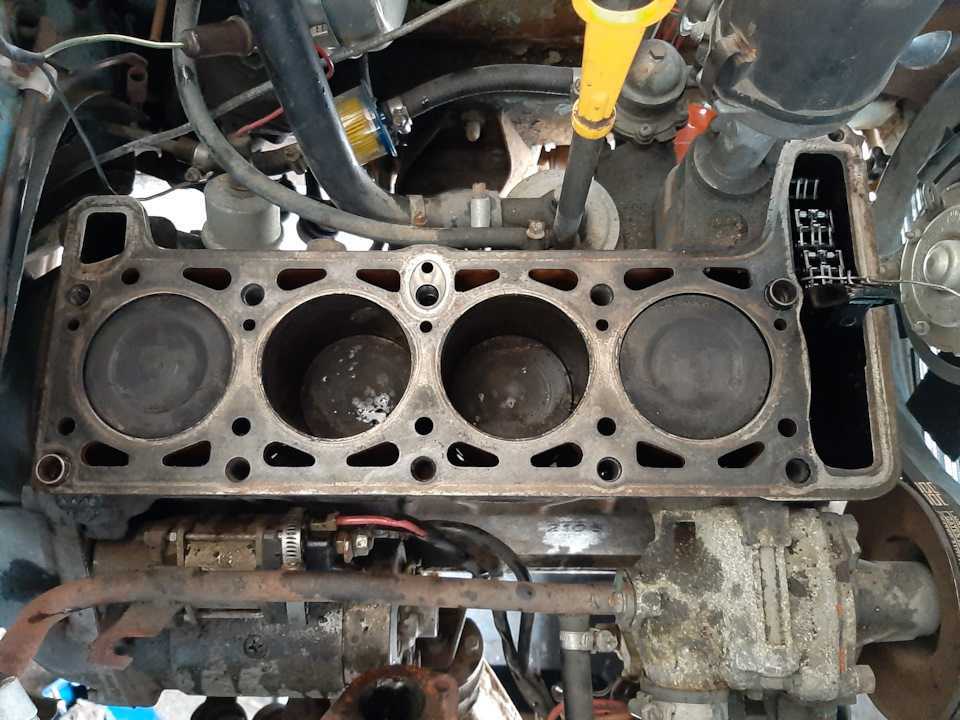

6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Как узнать, что прокладка ГБЦ на ВАЗ 2107 пробита?

Основные признаки пробитой прокладки ГБЦ на ВАЗ 2107:

1.	Повышенный расход топлива. Если прокладка ГБЦ пробита, может возникнуть утечка масла или охлаждающей жидкости, что приведет к потере уровня этих жидкостей и повышенному расходу топлива.
2.	Изменение цвета дыма из выхлопной трубы. Если пробита прокладка ГБЦ, в выхлопных газах может присутствовать белый дым (признак протечки охлаждающей жидкости) или синий дым (признак протечки масла).
3.	Перегрев двигателя. Неравномерное распределение охлаждающей жидкости или ее утечка может привести к неправильной работе системы охлаждения, что вызовет перегрев двигателя.
4.	Возникновение посторонних шумов. Пробитая прокладка ГБЦ может приводить к утечке сжатого воздуха и возникновению шумов, свиста или звуков, напоминающих выхлопной стук.

Способы проверки прокладки ГБЦ:

1. Визуальная проверка. Осмотрите прокладку ГБЦ на предмет видимых повреждений, следов протекания масла или охлаждающей жидкости.

2. Анализ выхлопных газов. Поставьте диагностический аппарат на выхлопную систему, чтобы проверить наличие присутствия масла или охлаждающей жидкости в выхлопных газах.

3. Компрессионное тестирование. Используйте специальное оборудование для измерения компрессии в цилиндрах. Если компрессия ниже нормы, это может свидетельствовать о пробитой прокладке ГБЦ.

Если у вас есть подозрения на пробитую прокладку ГБЦ на ВАЗ 2107, рекомендуем обратиться к профессионалам для детальной диагностики и устранения проблемы. Не пытайтесь ремонтировать или менять прокладку самостоятельно, так как неправильный монтаж может привести к еще большим повреждениям двигателя.

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки головки блока цилиндров

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с аккумуляторной батареи.
2. Демонтируем трос газа.
3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
4. Отключаем разъем датчика положения дроссельной заслонки.
5. Отключаем разъем проводов регулятора холостого хода.
6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
7. Проводим демонтаж ресивера.
8. Снимаем провода блока управления впрыском (форсунками).
9. Демонтируем топливную рампу без демонтажа форсунок.
10. Снимаем термоэкран с коллектора.
11. Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
12. Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
13. Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
14. Проводим замену прокладки. Проводим замену прокладки
15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;
• отворачиваем четыре гайки крепления приемной трубы глушителя;
• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

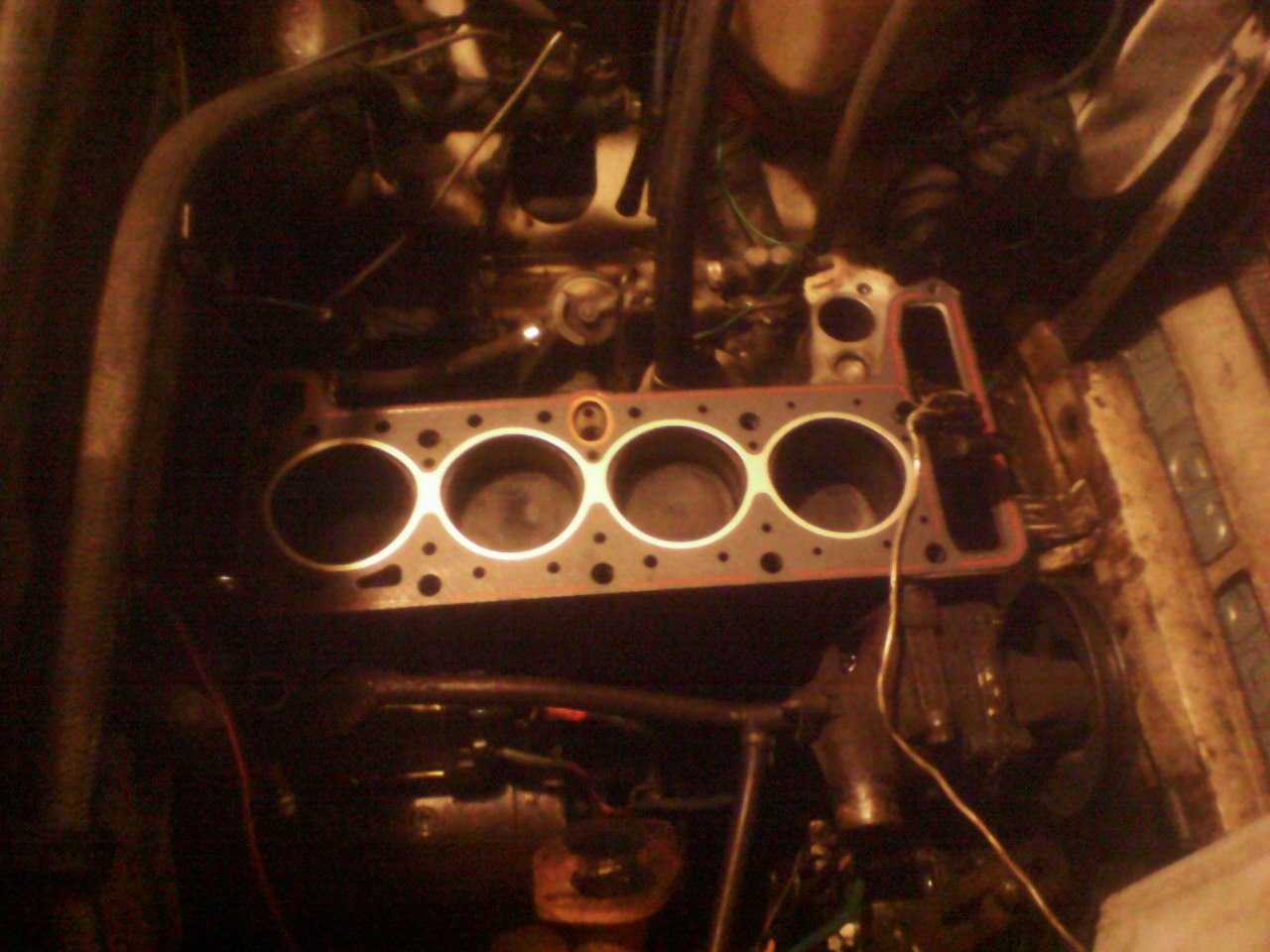

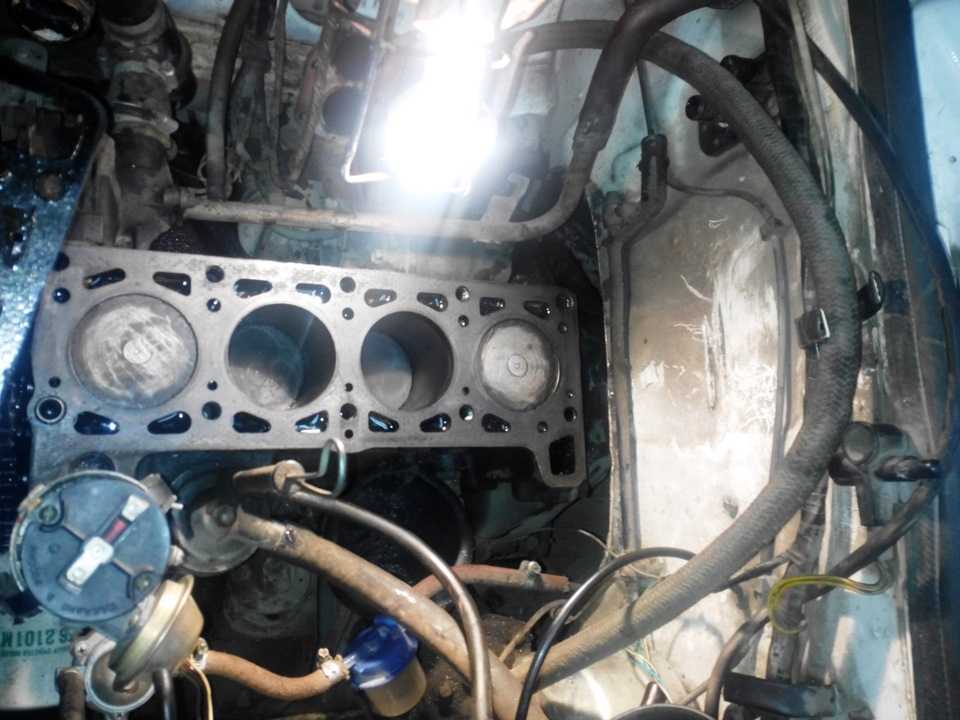

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Поэтапное руководство

ГБЦ ВАЗ 2107 в подкапотном пространстве

Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

• набор ключей;
• микрометр;
• жидкость для промывки;
• пассатижи;
• молоток;
• оправки для снятия и установки клапанов и колпачков;
• динамометрический ключ;
• плитка (желательно чтобы спираль была закрыта);
• рассухариватель.

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Подготовительные работы и снятие головки

1. Первым делом нужно слить ОЖ с двигателя.
2. Снимаем карбюратор.
3. Отсоединив патрубки и шланги, снимаем воздушный барьер.
4. Убираем крышку головки.
5. Проводим совмещение отметок на шкиве коленчатого вала с отметкой на приводе распредвала и отметки на шкиве распределительного вала с отметкой на его корпусе как продемонстрировано на фото.
6. Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
7. Сорвав болт, убираем звездочку.
8. Откручиваем крепления.
9. Извлекаем распределительный вал с корпусом.
10. Предварительно поставив отметки при помощи маркера, снимаем рокеры.
11. Отсоединяем провода.
12. Снимаем трубу и выкручиваем болты крепления ГБЦ к блоку.
13. Снимаем головку.
14. Осматриваем ее состояние и очищаем от загрязнений.

В этом видео показан процесс снятия головки блока цилиндров.

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

1. Головку ставим на подставку по краям.
2. Ставим электрический прибор под место работы.
3. Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
4. Теперь необходимо как следует смазать втулку смазкой.
5. Сняв с держателей, вбиваем новые направляющие.
6. Когда будут заменены все восемь, ждем охлаждения ГБЦ.
7. Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Проверяем герметичность головки

Проверка герметичности

Чтобы добиться плотного прилегания клапанов к седлам, необходимо выполнить следующее. При помощи пасты для притирки, смажьте клапан и вставьте его в головку. Есть несколько приемов его вращения вот некоторые из них:

• при помощи шланга, плотно надетого на деталь;
• при помощи приспособления, очень похожего на штопор.

Основным признаком хорошей притирки клапана будет специфическая матовая поверхность седла в том месте, где она контактирует с деталью.

Герметичность головки можно проверить при помощи заливки в коллекторы керосина, можно также использовать бензин. Если выполнено правильно, то не должно быть протеканий первые пять-семь минут.

При сборке головке обязательно обратите внимание на правильную протяжку болтов. Она должна проводиться строго по схеме

В случае неверной протяжки могут появиться перекосы и как следствие, вся ваша предыдущая работа будет перечеркнута. Если остались вопросы посмотрите видео.

 Загрузка …

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
2. Доворачивание на 90 град.;
3. Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

1. Затяжка с усилием 2,0 кг/м;
2. Дотягивание с моментом 7,5-8,5 кг/м;
3. Доворот на 90 град.;
4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

1. С усилием 4,0-6,0 кг/м;
2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

1. 4,0-4,3 кг/м;
2. 7,5 кг/м;
3. 11,0 кг/м;
4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Снятие ГБЦ на ВАЗ 2107 1.5 инжектор

Данная линейка автомобилей оснащалась инжекторным двигателем с индексом “2104”, воплощенный в блоке цилиндров ВАЗ 2103. Диаметр цилиндра 76 мм, рабочий объем 1.5, мощность 68 л.с., соответствует стандарту Евро 2. Снятие ГБЦ на ВАЗ 2107 1.5 л инжектор имеет свои нюансы по сравнению с тем авто, на котором стоит обычный карбюраторный мотор.

Причиной для снятия ГБЦ может послужить множество факторов, таких как:

• замена сальников клапанов
• замена поршневых колец
• прогар клапана
• прогар прокладки в цилиндр
• прогар прокладки между цилиндрами
• пробой прокладки наружу
• пробой прокладки между контуром смазки и контуром охлаждения

Необходимый инструмент:

• емкость для слива тосола
• рожковые ключи 10,13,17х2 шт
• отвертки + и —
• торцевые головки 10,13
• торцевая головка типа torx E16

В данном фотоотчете изложено подробное описание по снятию ГБЦ ВАЗ 2107i.

Снимаем аккумуляторную батарею. Отключаем минусовую клемму-1, плюсовую клемму-2 и откручиваем крепление аккумулятора-3.

Снимаем гофру подачи воздуха вместе с патрубком картерных газов. Откручиваем и отводим в сторону трос педали акселератора.

Для облегчения сборки помечаем, корректором, последовательность подключения высоковольтных проводов (ВВ).

Отключаем ВВ от свечей зажигания. также отключаем датчик температуры.

Отсоединяем шланги: вакуумного усилителя-1, абсорбера-2, картерных газов-3.

Сливаем тосол с радиатора.

Также сливаем с блока, выкручивая пробку ключом на 13.

Отключаем топливные магистрали-1. Для этого понадобятся два ключа на 17. Откручиваем и отводим в сторону топливный фильтр-2.

Подбираем заглушки к топливопроводам, дабы не попал мусор в форсунки.

Отсоединяем три патрубка охлаждающей жидкости.

Также нужно отсоединить один патрубок печки.

Тут же отключаем фишку топливных форсунок.

Отсоединяем три фишки в районе дроссельной заслонки.

Откручиваем “коварную” клемму массы.

Отводим в сторону бачок омывателя.

Откручиваем 4 болта крепления штанов и два болта поддержки коллектора.

Следующим этапом снимаем тепловой экран стартера, он крепится в трех местах, две гайки под ключ на 13 и один болтик, снизу, на 10.

Снизу автомобиля, в районе КПП, откручиваем поддержку приемной трубы.

Должно выглядеть так.

Откручиваем 8 гаек крепления клапанной крышки, и снимаем ее.

Совмещаем метки грм. Метка звезды распредвала должна совпасть с отливкой на постели распредвала.

Метка коленвала. Сверление на шкиву должно совпасть с отливкой на передней крышке.

Для удобства проставляем метки корректором.

Разгибаем стопорную шайбу, и срываем болт звезды распредвала.

Откручиваем натяжитель цепи ГРМ. Две гайки М6 под ключ на 10.

Снимаем звезду распредвала и откручиваем 9 гаек крепления постели распредвала.

Снимаем рокера с пружинками их крепления.

Откручиваем 11 болтов крепления и снимаем ГБЦ

Внимание болты крепления ГБЦ 2-11 могут быть как под головку Е16 так и под обычную торцевую на 12

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны

Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон
