Предохранители ваз 2110 2111 2112 и реле с назначением и схемами

Замена прикурки

Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.

Отключите минусовую клемму от аккумуляторной батареи.
Снимите облицовку.
Извлеките патрон.

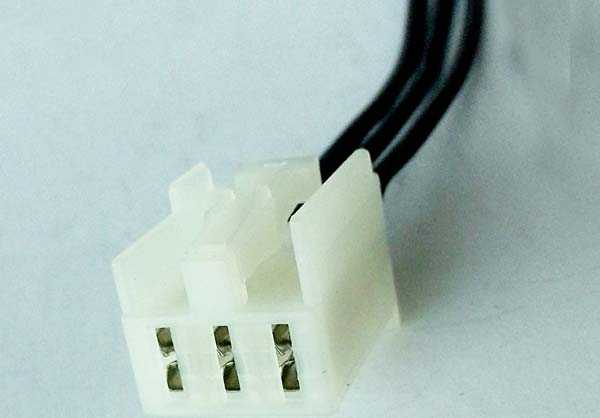

В облицовке образуется проем, через который выводится колодка с проводами.
Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
Теперь можно извлекать из облицовки световод.
Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Дополнительная прикурка

Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.

Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.

Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:

Подключить евро прикурку параллельно заводскому;
Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.

Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.

Автомобильный прикуриватель

, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель

в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с , он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

15А — Модуль зажигания, контроллер
15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
15А — топливного насоса, предохранитель бензонасоса , форсунки
Реле электро вентилятора
Реле бензонасоса
Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

Блок управления центральным замком
Блок иммобилизатора
Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше? Пишите в комментарии.

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

Заводим автомобиль.
Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
Ждем 20 секунд.
Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Осмотр проводки прикуривателя

Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

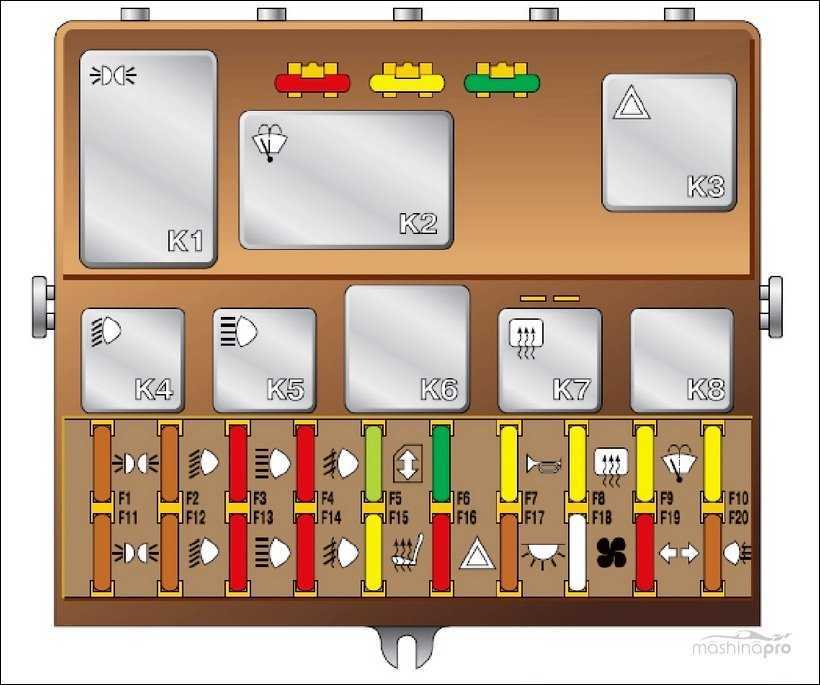

Распиновка предохранителей на ВАЗ-2110

Расположение и назначение плавких вставок унифицировано для всех автомобилей «десятого» семейства. Производитель использовал перемычки ножевого типа с пластиковым корпусом и окном для визуального контроля целостности. Металлическая проволока при прохождении тока с повышенной силой плавится, размыкая цепь.

Предохранитель прикуривателя

Перемычка прикуривателя рассчитана на максимальную силу тока 25 А и располагается в основной коробке под переключателем света. Вставка дополнительно защищает линию питания лампочки подсветки перчаточного ящика и контроллер печки (на части машин предусматривалось автоматическое поддержание температуры подогрева воздуха).

Расположение предохранителя, отвечающего за салонный прикуриватель.

Предохранитель бензонасоса

На автомобилях с системой распределенного впрыска используется электрическая помпа, расположенная внутри топливного бака. Для защиты линии питания бензонасоса установлена перемычка на 15 А, расположенная под щитком на центральной консоли. При выходе из строя вставки обесточивается система электроснабжения помпы и форсунок, запуск двигателя становится невозможным.

Перемычка, отвечающая за пуск бензонасоса.

Предохранитель вентилятора

Для защиты электрического привода вентилятора охлаждения антифриза используется элемент, рассчитанный на силу тока 20 А. Вставка находится в блоке внутри панели приборов и размыкает линию, к которой подключен звуковой предупредительный сигнал. Реле управления работой вентилятора вынесено в коробку в центральной консоли.

Расположение предохранителя, отвечающего за вентилятор.

Где находится реле стартера на ваз 2110 инжектор 16 клапанов

Граждане драйвовцы! Не дайте, как говорится, «умереть дурой»!(потому что чувствую себя именно так). Нужен мне экстрасенс, который поставит диагноз по фотографии, потому что гугл мне помочь не смог, а к электрику сразу бежать неинтересно(хотя этот вариант все равно рассматривается).

По порядку:

Открыв капот через пару недель после покупки нового аккума, увидел я, что он диагностическое оконце в нем показывает «необходимо зарядить». Я удивился, думаю, неужели генератор «капут»? Нет, OpenDiag показывает 13.5В на заведенной машине. Нагуглил способ проверки токов утечки — скинуть минусовую клемму аккума, воткнуться в разрыв мультиметром в режиме амперметра. Ток учетки составил около 160 миллиампер. Начал по одному выдергивать предохранители, чтобы понять, какая цепь тянет энергию.
Вытащил предохранитель F20 (лампы задних противотуманных фонарей) — ток утечки упал до 80 миллиампер. Ура, думаю я, косяк цепи противотуманок, вытащу предохранитель и буду спокойно ездить, тем более, что задние противотуманки не работали никогда.
Если бы. При попытке завести машину без этого предохранителя не работает стартер. Вся электрика на месте, моргает, гудит, сигналка работает, а при повороте ключа — тишина.

Ставим предохранитель на место — машина заводится.

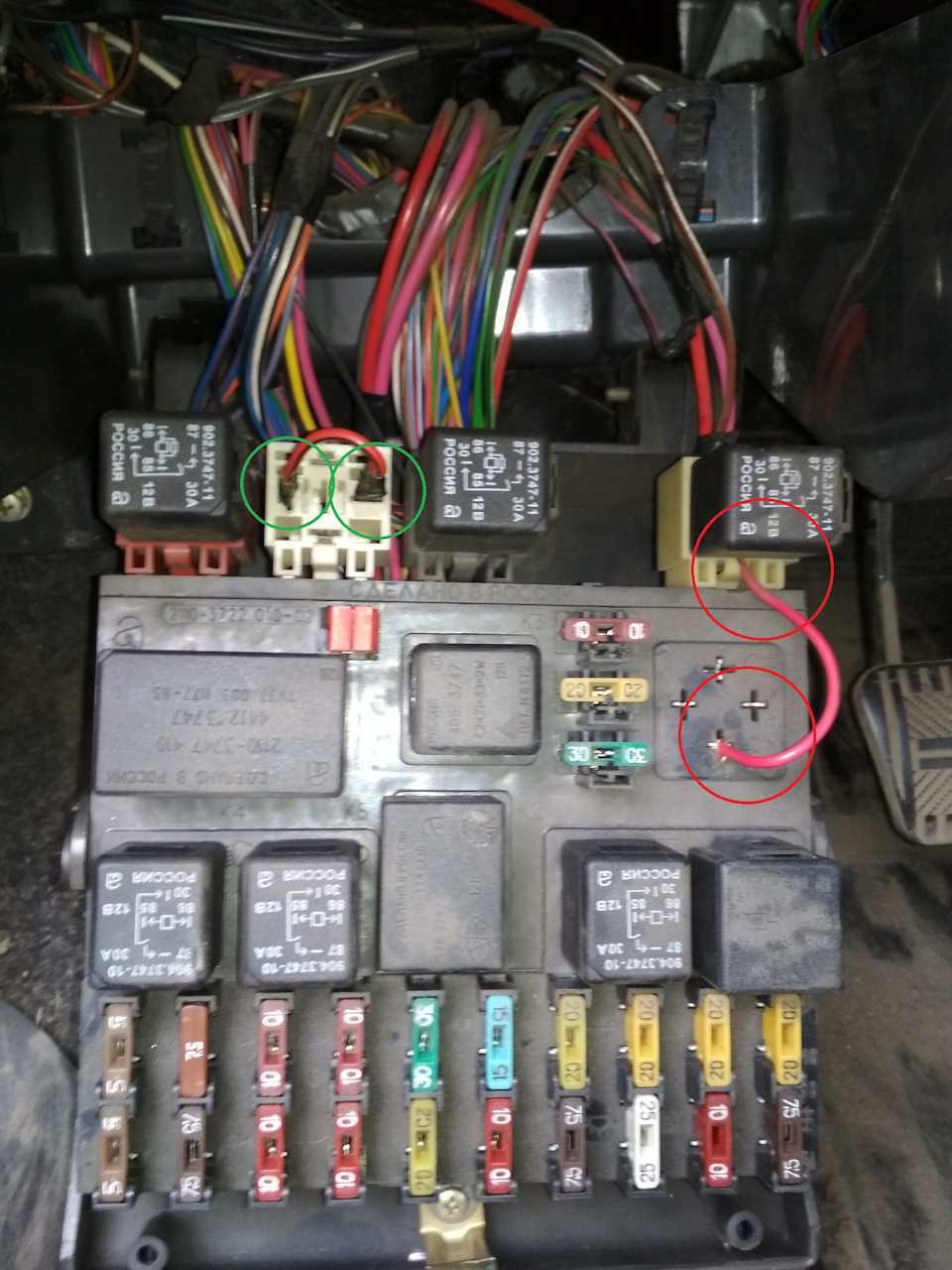

Более внимательно рассмотрев предохранительный блок, я увидел это:

Блок предохранителей

Отмеченное зеленым — закороченное реле стеклоподъемников, позволяет опускать и поднимать стекла при выключенном зажигании.
Отмеченное красным — вроде бы реле стартера, одной ногой закороченное с выводом посадочного места под реле противотуманных фонарей!
Отчепляем розовый провод — машина не заводится. Выдергиваем предохранитель F20 — машина не заводится. Долгое и вдумчивое курение электросхемы 2110 мне не помогло, я все равно ничего не понял.
Подскажите, в какую сторону копать и где искать причины, почему не работает стартер при разомкнутой цепи противотуманок?

У прошлого хозяина спрашивать бесполезно — ему машина такой досталась и он предохранительный блок ни разу не открывал.

Блок предохранителей автомобиля ВАЗ 2110: ликбез для начинающих

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

Заведите автомобиль, повернув ключ в замке зажигания;
Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
Подождите около 20 секунд;
Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
Перед вами теперь открылся монтажный блок.
Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

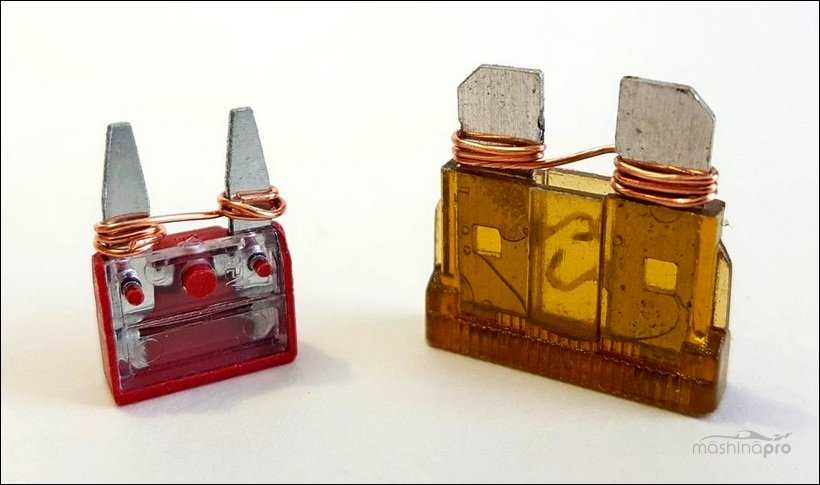

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

Бывают случаи, когда ни с того, ни с сего перестают функционировать стеклоочистители, не включаются лампочки задних и передних поворотов, бензонасос или банально не нагревается спираль прикуривателя. Не спешите в таком случае бежать в магазин, чтобы приобрести мотор щеток, тратиться на лампочки или другие приборы. Скорее всего, все дело в перегоревших предохранителях или реле. Нужно внимательно изучить схему блока предохранителей на ВАЗ 2110 и тогда получится с легкостью исправить эту проблему.

Все электропотребители в авто защищены небольшими и очень простыми устройствами — предохранителями. В частности, благодаря этим простым устройствам в случае повышения напряжения не выгорит проводка, а элементарно разорвется цепь. Каждый электропредохранитель или реле рассчитаны на определенный ампераж и имеют индивидуальное назначение. В некоторых случаях один предохранитель отвечает за несколько приборов, например, прикуриватель и другого оборудования.

Изменения в коммутации и компоновке монтажных блоков

Так, в Ваз 2110 предохранители противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Источники

https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php
https://luxvaz.ru/vaz-2110/253-shema-predohraniteley.html
https://carfrance.ru/sxema-bloka-predoxranitelej-na-vaz-2110/
https://remontvazov.com/sxema-bloka-predoxranitelej-vaz-2110
https://DaciaClubmd.ru/lighter/predohranitel-prikurivatelya-vaz-2110-2112
https://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/kak-zamenit-predohranitel-pechki-vaz-2110-svoimi-rukami/
https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html
https://carfrance.ru/kakoj-predoxranitel-otvechaet-za-benzonasos-na-vaz-2110/

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина? Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17? Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально. Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8? Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает? Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема? Поставьте между замком и стартером реле, не поможет — то замок зажигания.

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

Фигурной
крестовой отверткой выкрутите защелку у переднего края панели.
Переверните
плату.
Отсоедините
фишки контактов.
Извлеките
блок наружу.

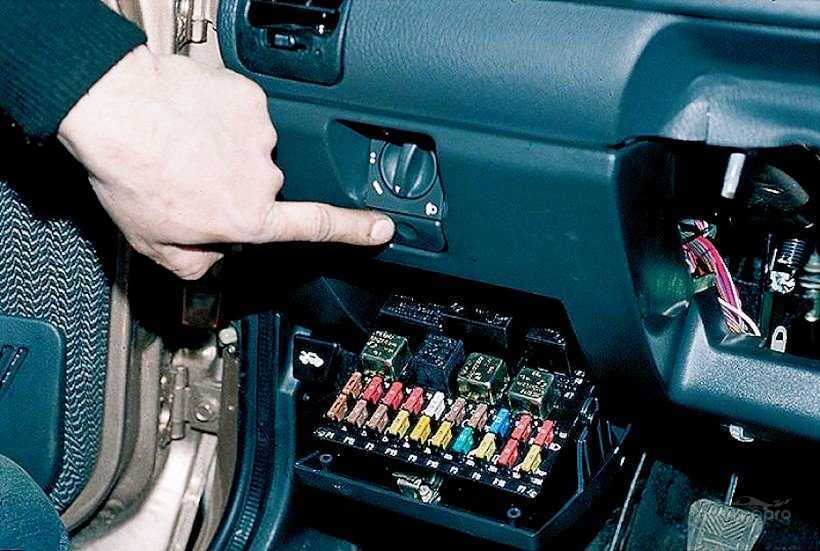

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего «семейства». Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
«родственных» моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

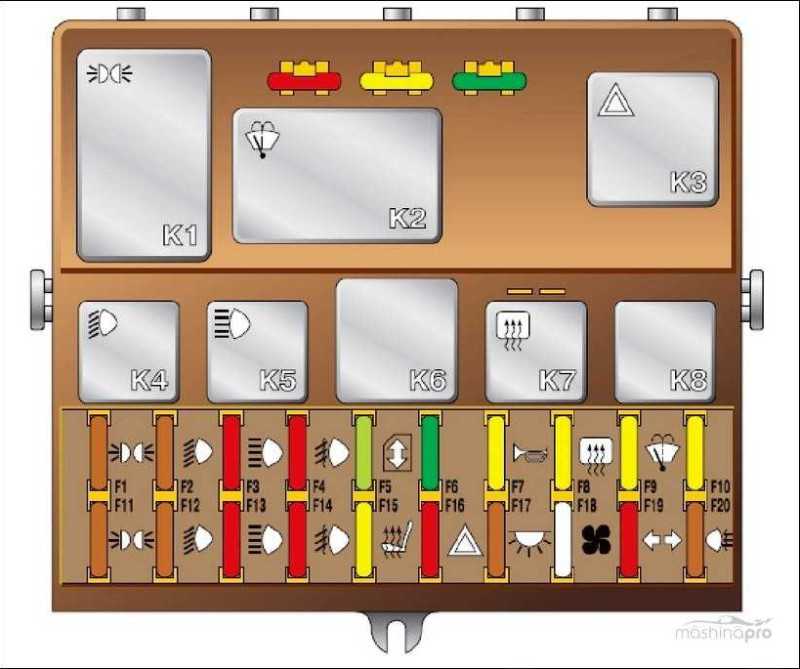

Нумерация элементов в основном блоке предохранителей

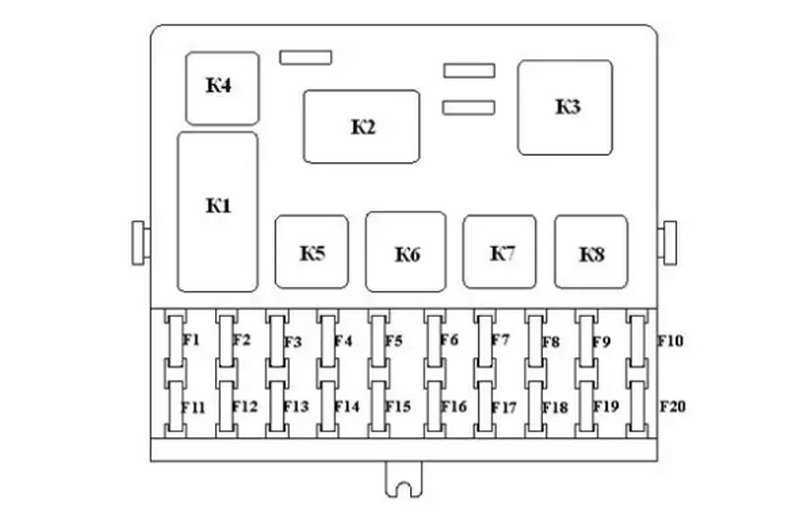

Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
«прозвонить» элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Можно ли ставить перемычки

Когда водитель обнаруживает сгоревший плавкий
предохранитель, то для восстановления питания через модуль некоторые
устанавливают «жучки». Это отрезок очищенной проволоки произвольного
размера, намотанный на обе ножки предохранителя. Такая хитрость позволит
восстановить схему питания предохранителей ВАЗ 2101, но это опасно.

Жучки на предохранителях
Пример самодельных»жучков» — так
делать нельзя

Если плавкий элемент сгорел из-за короткого
замыкания, то проблема осталась в электросхеме. Проводник «жучка»
гораздо большего сечения выдержит 20, 30 или 50 А и не расплавится, поэтому ток
с повышенной силой пойдет дальше по цепи и испортит последующее оборудование.
Так можно спалить катушку вентилятора, бензонасоса, электростеклоподъемников и
даже ЭБУ. Ремонт обойдется дорого.

Каждый
водитель ВАЗ должен возить с собой набор предохранителей всех номиналов по
току, чтобы в случае сгорания расходного элемента заменить его на новый с
аналогичными характеристиками.

Если проблема часто повторяется, нужна
диагностика электрики. Специалист знает электрическую схему и проследит причину
частого перегорания перемычки.

Причины преждевременного выхода из строя предохранителей

Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
Механическое повреждение, авария, удар, столкновение;
Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
Короткое замыкание в цепи электрического питания;
Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже

В системе функционирования любого автомобиля принципиальная роль отводится элементам питания. Большая часть устройств потребляют электроэнергию. Вследствие этого необходимо своевременно проводить диагностику и обслуживать систему питания. Большая роль отводится блокам с предохранителями и реле

Если что-то из оборудования на ВАЗ 2112 с 16-и или 8-и клапанным двигателем (бензонасос, прикуриватель или освещение) выходит из строя, то в первую очередь нужно обратить внимание на предохранитель, который отвечает за них

Автомобиль ВАЗ 2112

Собраны защитные элементы в специальные блоки. Система электрооборудования сделана таким образом, что в случае замыкания в какой-то определенной части сети другие элементы и проводка остаются незатронутыми.

Блок предохранителей на автомобиле ВАЗ 2112 16 или 8 клапанов, один из принципиальных узлов в электроцепи, в котором находятся специальные разъемы. Это очень удобно, в первую очередь, когда требуется замена электропредохранителей.

Когда транспортное средство не заводится или, например, отказывает прикуриватель, то первым делом нужно посмотреть электропредохранитель, отвечающий за данный потребитель. Автомобиль может не завестись, если перегорел предохранитель, отвечающий за бензонасос либо стартер. У моторчика обогревателя имеется собственный предохранитель. Из-за большой нагрузки очень часто перегорает предохранитель прикуривателя. Некоторые водители ВАЗ 2112 производят его замену раз в один-два года.

Почему не работает прикуриватель

Прикуриватель состоит из металлического стакана с контактными пластинами и биметаллическим фиксатором и вставки со спиралью накаливания. Электрический ток идет через нагревательный элемент после нажатия на вставку. После нагрева до заданной температуры биметаллические фиксаторы теряют упругость, встроенная пружина выталкивает вставку от контактных пластин. В схему подключения входит дополнительный провод для лампы подсветки гнезда.
