Обслуживание и замена элементов системы

Для надлежащей работы системы питания двигателя инжекторной автомобиля ВАЗ 21214 необходимо регулярно проводить обслуживание и замену некоторых её элементов. В этом разделе мы рассмотрим основные моменты обслуживания и замены ключевых компонентов системы.

Фильтр воздуха: фильтр воздуха заполняется пылью и грязью из окружающей среды, поэтому его необходимо регулярно очищать или заменять. Рекомендуется проводить эту процедуру каждые 10 000 километров пробега или в соответствии с рекомендациями производителя автомобиля.
Фильтр топлива: фильтр топлива предотвращает попадание примесей и загрязнений в систему впрыска топлива. Он может забиваться со временем, поэтому необходимо периодически его менять, согласно рекомендациям производителя.
Свечи зажигания: свечи зажигания отвечают за зажигание смеси в цилиндре двигателя. Со временем они изнашиваются и необходимо менять их. Рекомендуется проверять и менять свечи зажигания каждые 20 000-30 000 километров пробега или в соответствии с рекомендациями производителя.
Топливные насосы: топливные насосы обеспечивают подачу топлива в систему впрыска. Они могут выходить из строя со временем и требовать замены. Признаками проблемы с топливным насосом могут быть прерывистая работа двигателя или его отказ. Если возникли подозрения на неисправность, рекомендуется обратиться к специалисту для диагностики и замены насоса при необходимости.

Следуя указанным рекомендациям по обслуживанию и замене элементов системы питания, вы можете обеспечить надлежащую работу инжекторного двигателя ВАЗ 21214 и его длительное срок службы.

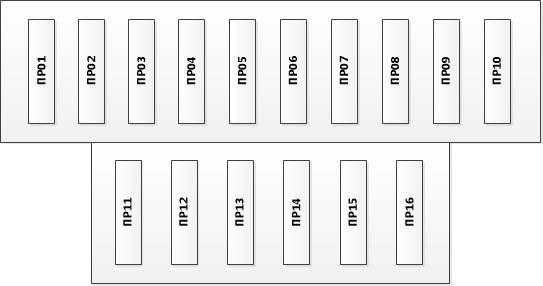

Обозначение и электросхема основного и дополнительного БП

Обозначения и расшифровка предохранителей основного и дополнительного блоков нанесены на поверхности крышек.

Схема основного и дополнительного блоков

Описание предохранителей в верхней основной секции на ВАЗ 212214 Нива инжектор.

Номер на схеме	Номинальный ток, А	Предназначение
ПР01	16	Мотор вентилятора печки, система подачи жидкости на стекло спереди, мотор заднего дворника
ПР02	8	Передний дворник, указатели поворотов (вместе с реле), блок переключателей под рулем, приборы и лампы комбинации приборов, лампы индикации заднего хода
ПР03	8	Дальний свет в левой фаре и контрольная лампа режима дальнего света в комбинации приборов
ПР04	8	Дальний свет для правой фары
ПР05	8	Ближний свет слева
ПР06	8	Аналогично справа
ПР07	8	Габариты левой стороны, подсветка регистрационного знака, индикация габаритов на комбинации приборов
ПР08	8	Правые габариты и подсветка приборов управления
ПР09	8	Цепь реле аварийной сигнализации и кнопка активации, система обогрева стекла сзади
ПР10	8	Клаксон, освещение в салоне и сигналы торможения (все три)

Обзор предохранителей маленького дополнительного блока, находящегося под основным.

На Нива Урбан 4х4 немного изменен номинал предохранителей. Изменившиеся позиции указаны ниже, остальные цепи и номиналы остались прежними.

Номер на схеме	Номинальный ток, А	Предназначение
ПР01	16	Вентилятор печки, запуск обогрева заднего стекла, приводы всех стеклоочистителей и омыватель. Дополнительно (опционально) на эту вставку выводятся цепи электроприводов стекол и зеркал.
ПР02	8 или 16	Больший номинал — вентилятор печки и компрессор (опциональное изменение — только для машин с кондиционером)
ПР09	16	Обогрев стекла (может быть дополнительная опция — обогрев зеркал)
ПР10	16	Клаксон, лампы торможения и подсветка в салоне
ПР11	8	Аварийная сигнализация
ПР12	8	Система дневных ходовых огней
ПР15	16	Вентилятор печки (не на всех машинах — только с кондиционером)

На видеоролике Vladimir Zhupikov показан экземпляр Нива 21214 Урбан с предохранителем печки на позиции ПР15.

Надежность, слабые места, ремонтопригодность

Надежность

Среди автовладельцев бытует двоякое мнение о надежности двигателя. Несмотря на разные мнения, большинство автолюбителей считают мотор ВАЗ-21214 достаточно надежным, если за ним тщательно ухаживать.

Например, Сергей из Москвы пишет: «… когда гарантия кончится, буду сам обслуживать, поскольку автомобиль простой по конструкции, а запчасти на каждом углу». С ним солидарен Олег из Санкт-Петербурга: «… мотор заводится в любой мороз, и салон очень быстро прогревается». Интересный отзыв оставил Багама из Махачкалы: «… пробег 178000 км по разным дорогам, в т. ч. по горным и полевым. Двигатель заводской не тронутый, диск сцепления родной, менял шестерни на КПП 1-ой и 2-ой передачи по своей вине (проездил без смазки, вытекла через сальник)».

Конечно, есть и отрицательные отзывы. Но они в основном касаются автомобиля. О двигателе общий отрицательный отзыв один – не устраивает его мощность, слабоват.

Слабые места

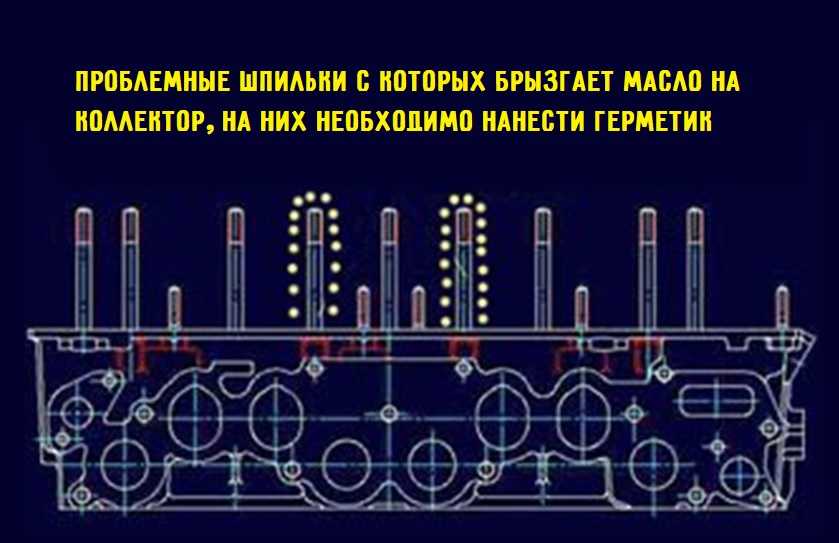

Имеются в моторе и слабые места. Много неприятностей доставляет просачивание масла по шпилькам выпускного коллектора. Отмечено не мало случаев обильного задымления моторного отсека подгорающим маслом, попавшим на горячий коллектор. Совет изготовителя – устранить проблему самостоятельно или на автосервисе.

Слабая электрика. В результате возможны сбои в работе двигателя на холостом ходе. В большинстве случаев проблема кроется в неисправности датчика холостого хода, свечей зажигания или высоковольтных проводах (повреждение изоляции). Перегрев модуля зажигания вызывает отказ работы первого и второго цилиндров.

В результате образования нагара масла на клапанах и стенках цилиндров со временем в моторе появляется масложор.

Двигатель довольно шумный в работе. Причина заключается в гидрокомпенсаторах, водяном насосе, появившейся выработке на распредвале. Хуже, если шумность вызывают коренные или шатунные подшипники.

Реже, но встречается перегрев двигателя. Источниками этой проблемы являются неисправный термостат или загрязненный радиатор системы охлаждения.

Ремонтопригодность

Неоспоримым достоинством двигателя ВАЗ-21214 является его высокая ремонтопригодность. Блок способен выдержать несколько капитальных ремонтов полного объема. Мотор можно восстанавливать в гаражных условиях ввиду его простого устройства.

С поиском запчастей для ремонта проблем не возникает. Их можно приобрести в любом специализированном магазине. Единственное предостережение – избегать незнакомых продавцов, так как очень высокая вероятность приобретения контрафактной продукции. Особенно в изготовлении контрафакта преуспел Китай.

В случае крайней необходимости мотор по лояльной цене можно легко приобрести на вторичном рынке.

В целом силовой агрегат ВАЗ-21214 заслуживает хорошей оценки при тщательном за ним уходе.

Особенности ДВС 21214

Инжекторный двигатель для «Нивы», является улучшенной, модернизированной версией 213 модели. Новый двигатель очень похож на свой прототип, многие детали и элементы 213 и 214 модели мало чем отличаются друг от друга. Однако внедрение на двигатель, инжекторного типа питания, потребовало изменения конструкции отдельных узлов и деталей связанных с системой питания силового агрегата.

К деталям, конструкция которых была изменена относятся:

конструкция головки БЦ;
конструкция схемы привода ГРМ: цепь привода ГРМ, натяжитель цепи ГРМ;
механизм газораспределения: кулачки, рычаги, клапана, были установлены гидрокомпенсаторы;

Данные изменения позволили выполнить соответствие экологическим европейским требованиям Евро 3 и Евро 2. Установка на » Ниву» гидроусилителя руля потребовала произвести изменения отдельных элементов блока цилиндров.

Инжекторный двигатель постоянно совершенствовался и дорабатывался. Так, если первые инжекторные модели оборудовались централизованным впрыском, то последующие модели, например 21214-20 была оснащена попарно параллельным впрыском горючего. Электронный БУ на этой модели стоял Bosch MP7.0, он соответствовал требованиям Евро 2. Для того чтобы мотор «Нивы» соответствовал Евро 3, пришлось произвести дальнейшую доработку двигателя. Которая заключалась в установке гидроопор фирмы INA, на рычаги клапанов.

Принцип работы

Принцип работы бензобака ВАЗ 21214 инжектор основан на следующих особенностях:

1. Хранение топлива: Бензобак имеет специальную конструкцию, позволяющую сохранять и хранить топливо без утечек и испарений. Внутренняя поверхность бензобака покрыта защитным слоем, который предотвращает коррозию и повреждения.

2. Фильтрация топлива: В бензобаке установлены фильтры, которые очищают топливо от механических примесей и загрязнений. Это позволяет предотвратить попадание примесей в инжектор и повреждение его элементов.

3. Подача топлива к инжектору: Бензобак оснащен насосом, который подает топливо к инжектору двигателя. Это обеспечивает надлежащую подачу топлива в нужное время и в нужном количестве.

4. Регулировка давления топлива: В бензобаке установлен регулятор давления, который контролирует и поддерживает оптимальное давление топлива в системе питания. Это позволяет обеспечить правильную работу инжектора и эффективное сгорание топлива.

ВАЗ 21214 инжектор обеспечивает бесперебойную подачу топлива и позволяет двигателю работать без сбоев. Особенности и надежность конструкции бензобака позволяют долго сохранять качество и свойства топлива, а также минимизировать риск его утечек и испарений.

Важно отметить, что для надлежащей работы бензобака ВАЗ 21214 инжектор необходимо регулярно проводить его техническое обслуживание и проверку состояния

Необходимый объем вмешательства

В случае неисправности электрооборудования ВАЗ нужно в сжатые сроки провести обязательную диагностику и ремонт. Делается это в сервисном центре, если транспортное средство находится еще на гарантии. Мастеру понадобится несколько часов, чтобы электропроводка восстановила свою работоспособность.

В противном случае нужно отправиться на станцию технического обслуживания. Опыт показывает, что больше всего проблем вызывает блок предохранителей ВАЗ.

Стоимость работы зависит от природы неисправности. В некоторых случаях изучение схем не приносит желаемого результата. Тогда требуется углубленная компьютерная диагностика. Короткое замыкание, попадание влаги, физический износ или неисправность стороннего агрегата — лишь небольшая часть причин, провоцирующих сбой в работе «железного коня».

Процедура ремонта ВАЗ 2131 или более ранних модификаций занимает не более 48 часов. Если речь идет о комплексной неисправности, то здесь необходима детальная схема электрооборудования. План размещения электрических цепей транспортного средства с инжекторным двигателем — графическое изображение, где видно местоположение элементов. Важная особенность документа — схема электрическая показывает взаимосвязь всех элементов.

Оценка технического состояния

Существующая электросхема Ваз 21214 Нива (ИЗОБРАЖЕНИЕ 1) построена таким образом, что каждый элемент влияет на работу последующего. На практике это значит, что сломавшиеся предохранители системы омывания стекол негативным образом скажутся на включении двигателя. Система динамического контроля состояния транспортного средства не даст включить карбюратор, если имеется подозрение короткого замыкания.

Именно поэтому перед началом любых действий, направленных на диагностику неисправности, нужно свериться с техническим описанием. После этого проводится стандартная проверка. Ее цель — правильно определить источник проблемы. Последовательность действий выглядит следующим образом:

Проверить целостность предохранителей. Следы физического износа, повреждений или короткого замывания — это явный признак того, что деталь настало время менять. Не лишним будет осмотреть проводку Нивы. В большей степени это касается проводов, подключаемых к предохранителям.
Дольше придется повозиться, если проблема связана с работой вентиляторов. Электродвигатель и реле расположены в конце цепи, поэтому неисправность могут вызвать множество факторов. К примеру, работу вентилятора нарушает неправильно подключенная сигнализация или проблемы со стартером.

Найти первоначальную причину помогает проведенная на СТО или в сервисном центре компьютерная расшифровка показаний.
Времени она занимает немного и позволяет на экране ПК увидеть, почему электрическая схема дала сбой. Если причиной стала незначительная поломка, то достаточно заменить вышедшие из строя предохранители. Медлить с этим не стоит, ведь по мере эксплуатации транспортного средства с неисправной электросхемой под удар попадают другие части автомобиля.

В большей степени под удар попадает карбюратор. Его замена или ремонт обойдутся в немалую сумму. На втором месте находится система внутреннего освещения. Контролирующая ее электропроводка в большей степени чувствительна к внешним воздействиям. Завершают приведенный список поворотники. Начинается все со снижения интенсивности светового потока. Затем подкорачивающая электрическая проводка спровоцирует «принцип домино».

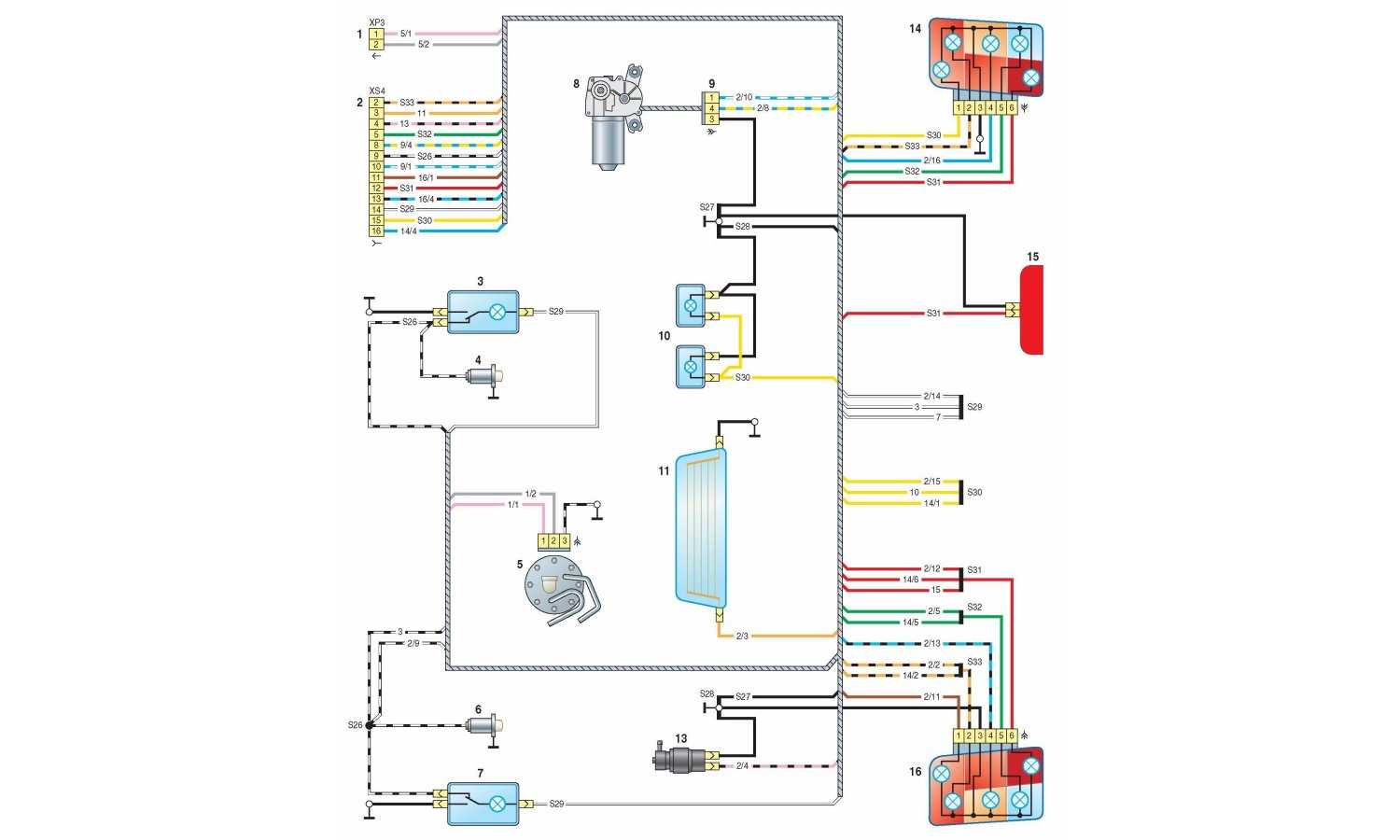

Основные электрические схемы Нивы 21214

Передний жгут проводов

правый передний фонарь;
правый боковой указатель поворота;
колодка соединения со жгутом проводов правого фонаря и бокового указателя поворотов;
правая фара;
колодка соединения со жгутом проводов правой фары;
стартер;
аккумулятор;
генератор;
левая фара;
соединение со жгутом проводов левой фары;
левый передний подфарник;
левый боковой указатель поворота;
соединение со жгутом проводов правого переднего фонаря;
звуковой сигнал;
датчик температуры наружного воздуха;
очиститель ветрового стекла;
датчик температуры охлаждающей жидкости для комбинации приборов;
датчик контрольной лампы аварийного давления масла;
омыватель ветрового стекла;
датчик контрольной лампы уровня тормозной жидкости;
реле блокировки стартера;
соединение со жгутом панели приборов

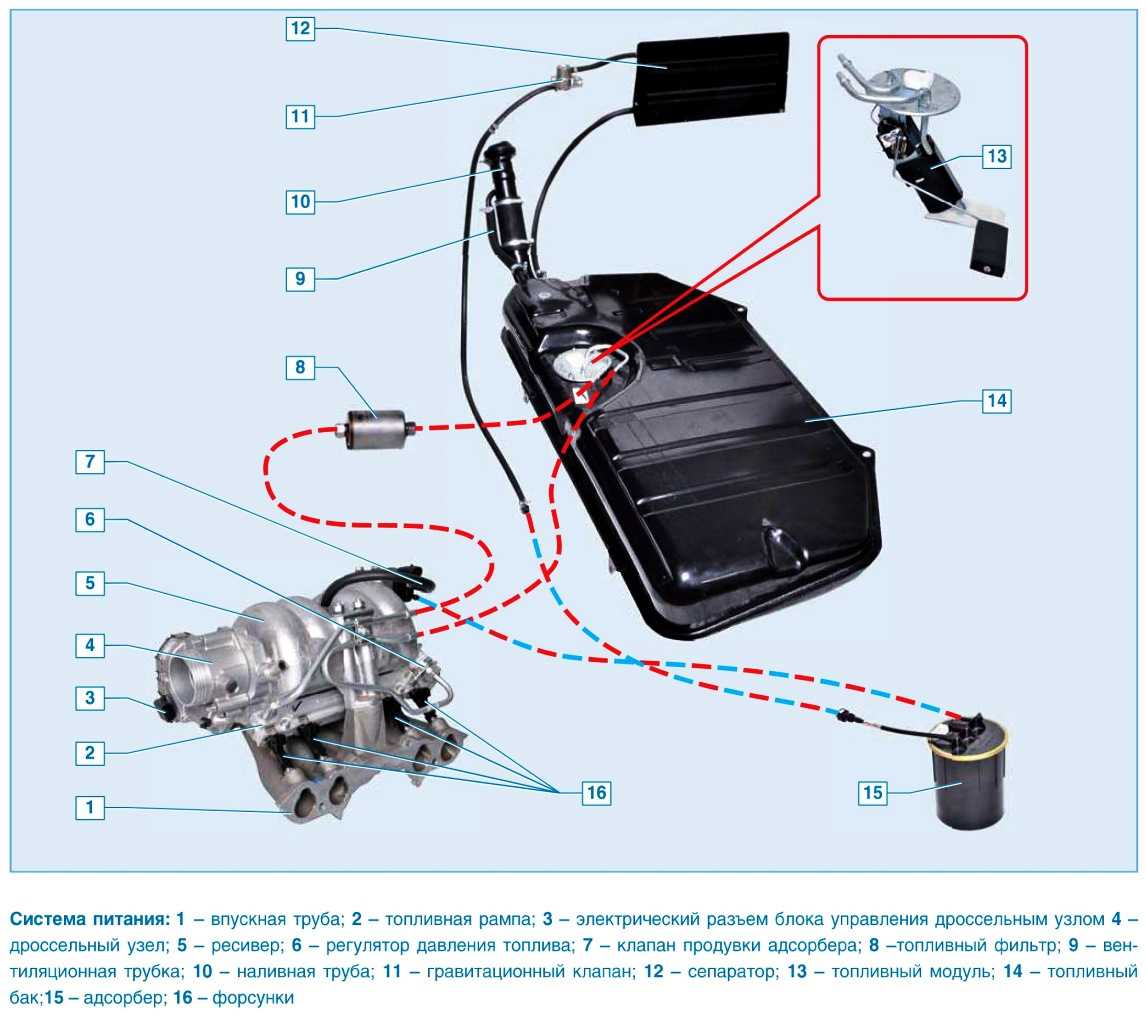

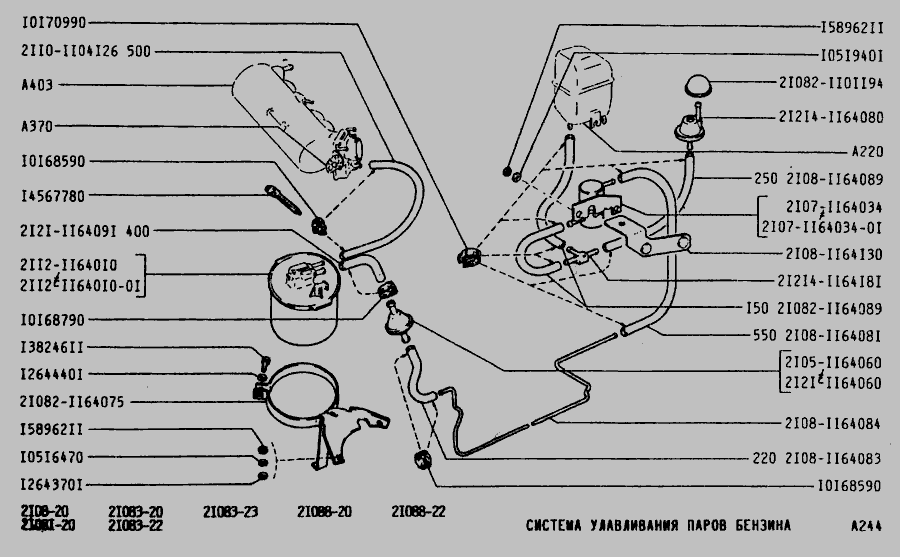

Топливная система. Топливный насос, топливный фильтр, бензобак, топливные форсунки, впрыск топлива.

Топливо

Система

Для работы всех двигателей внутреннего сгорания необходимы три вещи… Воздух, Топливо и Искра. Топливная система имеет решающее значение для хранения и подачи бензина или дизельного топлива, необходимого для работы двигателя.

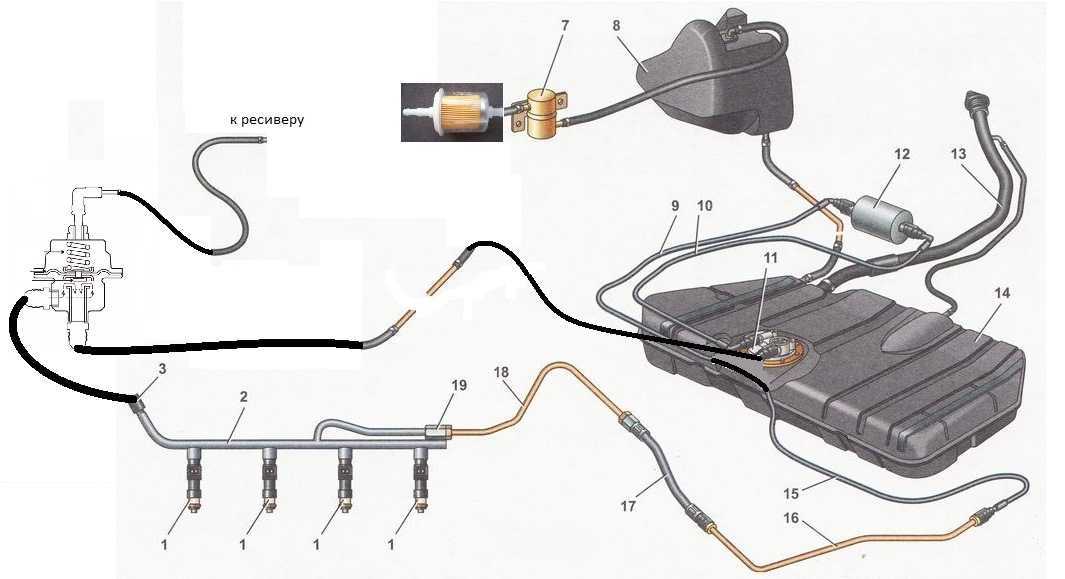

Топливный бак:

В основном бак для топлива. Когда вы заправляетесь на заправке, бензин проходит через заливную трубку и попадает в бак. В баке есть отправляющее устройство, которое сообщает газовому датчику, сколько газа в баке. В последние годы бензобак стал немного сложнее, так как теперь в нем часто находится топливный насос и больше средств контроля выбросов, чтобы предотвратить утечку паров в воздух.

Топливный насос:

На новых автомобилях топливный насос обычно устанавливается в топливном баке. В старых автомобилях топливный насос прикреплен к двигателю или на раме между баком и двигателем. Если насос находится в баке или на раме, то он электрический и работает от аккумулятора вашего автомобиля.

Топливный фильтр:

Чистое топливо имеет решающее значение для срока службы и производительности двигателя. Топливные форсунки и карбюраторы имеют крошечные отверстия, которые легко засоряются, поэтому фильтрация топлива является необходимостью. Фильтры могут быть до или после топливного насоса, иногда и то, и другое. Чаще всего они изготавливаются из бумажного элемента, но могут быть из нержавеющей стали или синтетического материала и в большинстве случаев предназначены для одноразового использования. Некоторые высокопроизводительные топливные фильтры будут иметь моющуюся сетку, что устраняет необходимость замены.

Большинство отечественных автомобилей после 1986 года выпуска и ранее иномарки шли с завода с впрыском топлива.

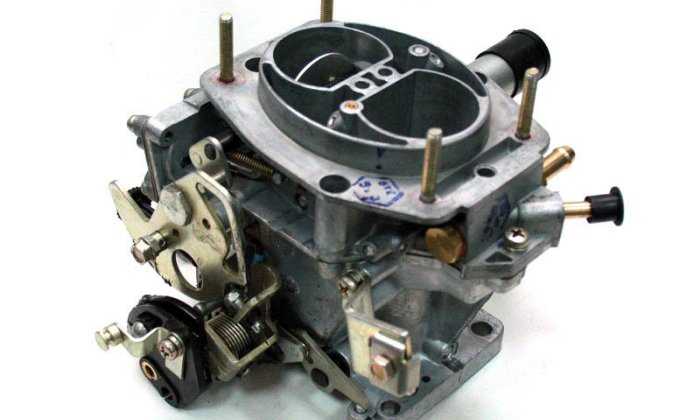

Карбюраторы:

Карбюратор забирает топливо и смешивает его с воздухом без вмешательства компьютера. Хотя они просты в эксплуатации, они, как правило, нуждаются в частой настройке и перестройке. Вот почему в новых автомобилях отказались от карбюраторов в пользу впрыска топлива.

Я бы сказал, что наиболее распространенной проблемой является забитый топливный фильтр.

Хотите верьте, хотите нет, но это может иметь значение.

Совет по октановому числу !!!!

Добавление Super в бак не улучшит производительность или расход топлива, если только это специально не рекомендовано производителем вашего автомобиля. Если в руководстве по эксплуатации написано, что нужно заливать бензин с октановым числом 87… СДЕЛАЙТЕ ЭТО. Вы выбрасываете деньги в окно, если заправляетесь на Super или Premium и вам нужен только Regular.

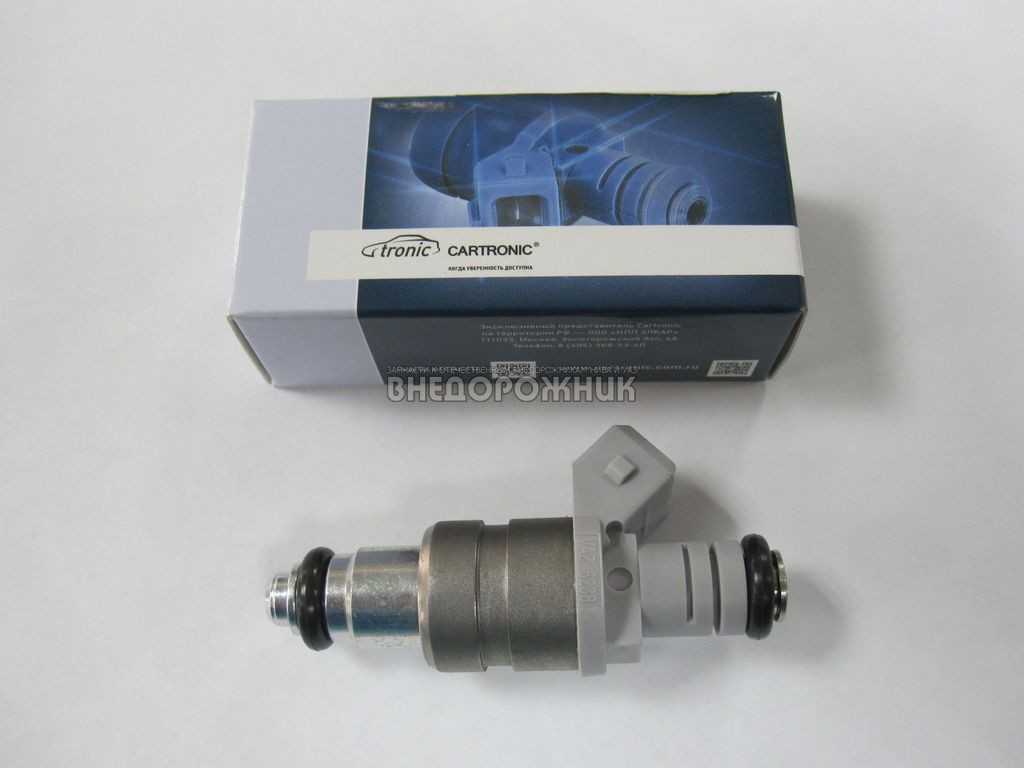

Снятие топливной рампы, проверка и снятие форсунок впрыскового двигателя ВАЗ-21214

Рампу снимаем для проверки форсунок, промывки от отложений, замены деталей уплотнений и при капитальном ремонте двигателя.

Перед тем, как снять рампу нужно обеспечить подход к ней, для этого снимаем топливный ресивер (снятие ресивера рассмотрено в статье – «Снятие и установка ресивера»).

Отсоединяем штекер электрического разъема управления форсунками.

Ключом на 24 откручиваем накидную гайку крепления сливной трубки к регулятору давления, постепенно стравливая давление.

Ключом «на 17», постепенно стравливая давление, отворачиваем гайку трубки подачи топлива, удерживая штуцер шланга ключом той же размерности.

Разъединив трубку и штуцер шланга, контролируем состояние резинового уплотнительного кольца – оно не должно иметь повреждений.

Крестообразной отверткой отворачиваем винт крепления прижимной скобы топливной трубки

Крестообразной отверткой отворачиваем винт прижимной планки трубки подачи топлива в рампу.

Вынимаем трубку из рампы.

Соединение уплотнено резиновым кольцом (рампа для наглядности снята)

Шестигранником «на 5» отворачиваем два винта крепления рампы к впускной трубе

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из посадочных мест и снимаем рампу с форсунками, регулятором давления топлива и жгутом проводов.

Устанавливаем рампу в обратной последовательности

Поврежденные резиновые уплотнительные кольца заменяем и, при установке смазываем моторным маслом. Момент затяжки винтов крепления рампы – 9–13 Нм, а гаек топливных трубок – 20–34 Нм.

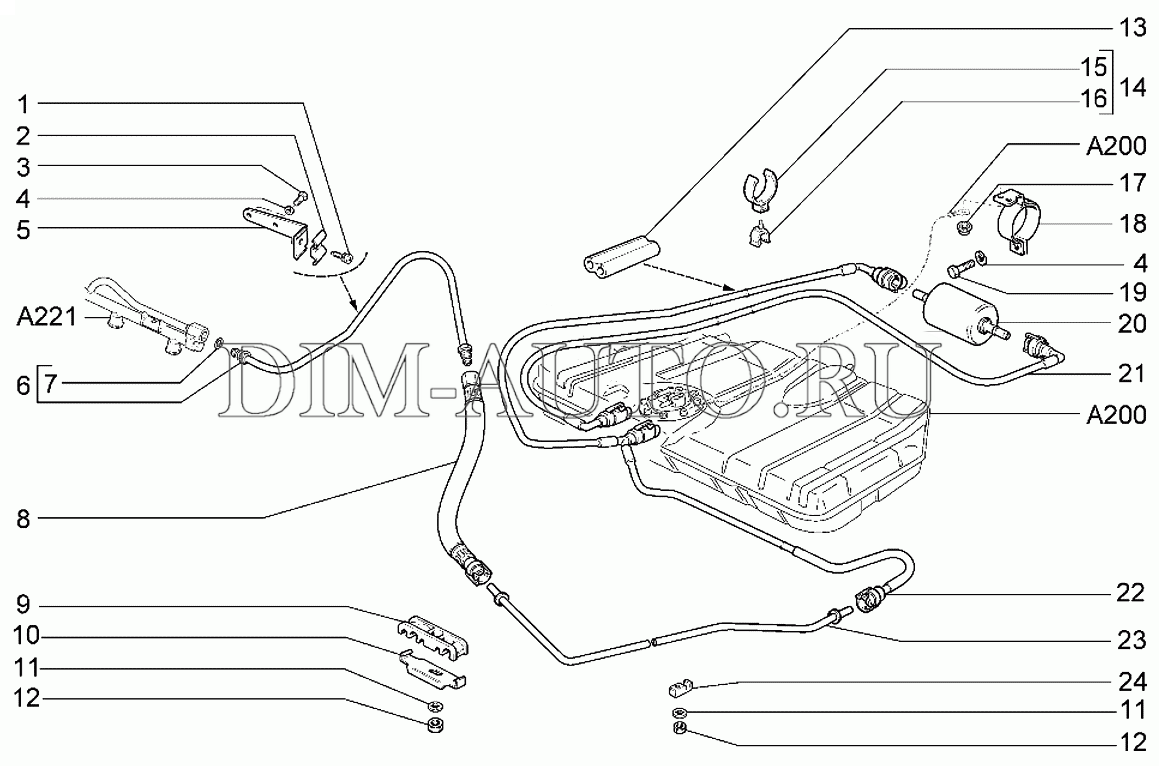

Основные компоненты

Бензобак ВАЗ 21214 инжектор состоит из следующих основных компонентов:

Сам бензобак, который представляет собой емкость для хранения топлива. Он изготавливается из металла и имеет специальное покрытие, чтобы защитить его от коррозии.
Топливная трубка, через которую топливо поступает в двигатель. Трубка изготавливается из специального материала, который устойчив к воздействию бензина.
Датчик уровня топлива, который позволяет определить количество топлива в бензобаке. Он установлен на дне бака и подключен к приборной панели автомобиля.
Прокладки и крепления, которые обеспечивают герметичность бензобака и его надежное крепление к автомобилю.
Топливный насос, который подкачивает топливо из бака в систему подачи топлива двигателя. Насос работает от электропитания и управляется с помощью электроники.

Все эти компоненты взаимодействуют друг с другом для обеспечения нормальной работы топливной системы автомобиля ВАЗ 21214 инжектор.

Замена блока

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

Отключить аккумулятор от бортовой сети.
Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
Записать маркировку и положение проводов на старом блоке.
Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
Проверить номиналы предохранителей и правильность установки проводов.
Зафиксировать замененный блок гайками.
Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа
Снятие со шпилек
Разъединение штекеров проводки

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Как заменить топливный фильтр ваз 21214 инжектор

Lada 4х4 (ВАЗ-21214) : Замена топливного фильтра

В соответствии с регламентом технического обслуживания замену топливного фильтра проводим через каждые 30 тыс. км пробега.

Если автомобиль эксплуатируется в условиях большой запыленности или при низком качестве топлива, замену фильтра необходимо проводить чаще, чем указано в регламенте. Работу выполняем на смотровой канаве или эстакаде. Топливный фильтр установлен снизу автомобиля в углублении днища над дополнительным глушителем системы выпуска отработавших газов.

Топливо в системе питания (при включенном зажигании и некоторое время после его выключения) находится под давлением. Поэтому, если замену фильтра выполняем сразу же после поездки или после включения зажигания, в системе питания необходимо сбросить давление топлива. Если же зажигание не включалось в течение суток и более, давление топлива в системе, как правило, отсутствует. Это можно проверить, отвернув колпачок штуцера топливной рампы и нажав на стержень золотника (см. «Система питания», с. 123).

При замене фильтра нужно учитывать, что он расположен ниже топливного бака и при демонтаже фильтра топливо может самотеком вытекать из бака через отсоединенную трубку. Поэтому подставляем под фильтр емкость для сбора топлива.

Для сброса давления в системе снимаем облицовку левой передней боковины (см. «Снятие контроллера», с. 115). Нажав на два фиксатора, разъединяем колодку соединения жгута проводов системы управления двигателем и заднего жгута проводов.

Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 2-3 с. После этого давление в системе питания будет сброшено. Ключом «на 10» ослабляем затяжку болта хомута крепления топливного фильтра. Придерживая ключом «на 19» корпус топливного фильтра за шестигранник, ключом «на 17» отворачиваем штуцер трубки подвода топлива к фильтру.

Выводим наконечник трубки из фильтра и во избежание утечки топлива из бака надеваем на наконечник колпачок штуцера прокачки тормозного механизма. Аналогично отворачиваем штуцер наконечника трубки подвода топлива к рампе. . и выводим наконечник трубки из фильтра. Сдвигаем фильтр вперед и вынимаем его из хомута.

Сливаем оставшееся в фильтре топливо в емкость.

Новый фильтр устанавливаем в обратной последовательности.

Стрелка на корпусе фильтра должна быть ориентирована по направлению движения топлива (к передней части автомобиля).

Перед соединением топливных трубок с фильтром проверяем состояние. .. .уплотнительных резиновых колец, расположенных на наконечниках трубок.

При повреждении кольца (разрывы, трещины, замятия) или потере им эластичных свойств заменяем кольцо. После установки фильтра соединяем колодку соединения жгута проводов системы управления двигателем и заднего жгута проводов. Включаем зажигание и проверяем герметичность соединений.

Внимание! Работу проводим на непрогретом двигателе. Отсоединяем «минусовой» провод от аккумуляторной батареи

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем кронштейн опоры запасного колеса (см. Снятие трубы и опоры запасного колеса).

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении.

Ключом «на 10» ослабляем стягивающий болт хомута.

. и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности.

Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля.

Смонтировав новый фильтр, проверяем герметичность соединений при работающем двигателе.

Снятие электробензонасоса с датчиком уровня топлива. ВАЗ 21213, 21214 (Нива)

Бак должен быть наполнен топливом не более чем наполовину.

Люк в крышке отсека топливного бака не позволяет снять электробензонасос,…

. поэтому необходимо демонтировать крышку отсека топливного бака. Снимаем заднее сиденье (см. Снятие заднего сиденья). Отгибаем вперед обивку багажника.

. пять саморезов по передней кромке крышки.

. и три по задней.

Сдвинув вперед, снимаем крышку отсека топливного бака.

Отсоединяем разъем электробензонасоса.

Помечаем краской трубки электробензонасоса и шланги подачи слива топлива.

Отворачиваем гайку сначала на небольшой угол, стравливая давление топлива.

Соединение уплотнено резиновым кольцом, которое при сборке заменяем новым.

Аналогично отсоединяем шланг от трубки подачи топлива электробензонасоса.

Топливный фильтр Niva

Фильтр является важной составляющей топливной системы транспортного средства – от качества очистки поступаемого топлива напрямую зависит срок и ресурс эксплуатации силового агрегата и прилегающих к нему систем автомобиля. Именно поэтому менять топливный фильтр необходимо своевременно, придерживаясь условий планового ТО и регламент автопроизводителя

Именно поэтому менять топливный фильтр необходимо своевременно, придерживаясь условий планового ТО и регламент автопроизводителя.

Как правильно, при замене старого фильтра водители выбирают варианты иностранного производства – оригинальный фильтр на Ниву обладает малым ресурсом и быстро забивается.

Наиболее популярные модели топливного фильтра для Нивы представлены на таблице ниже. Все детали соответствуют заявленным нормам официального производителя.

Румыния	ASAM	30524	260
Румыния	ASAM	30543	275
Италия	STARLINE	SF PF7012	350
Италия	STARLINE	SF PF7043	370
Франция	PURFLUX	EP163	370

По регламенту автопроизводителя топливный фильтр на Ниве должен меняться каждые 30 000 км пробега. Тем не менее необходимость в замене детали может возникнуть намного раньше – если в автомобиль заливается некачественное горючее или машина эксплуатируется по пыльных или грунтовых дорогах, то фильтр нужно менять каждые 15 000 км.

Помните, от своевременности замены данного элемента зависит ресурс эксплуатации двигателя, забитый фильтр существенно ускоряет выработку комплектующих мотора.

Обратите внимание! Строго не рекомендуется устанавливать на автомобиль фильтра тонкой очистки, особенно при заправке транспортного средства низкооктановым топливом. Фильтр тонкой очистки не обеспечивает должного качества фильтрации, в результате чего в камеры внутреннего сгорания двигателя могут попасть мелкие абразивные элементы и стружка, которые снизят ресурс эксплуатации мотора

Подобный вид тюнинга не совместим с отечественным автопромом!

Где находится топливный фильтр на Ниве

Расположение топливного фильтра на автомобиле зависит от экологических характеристик его двигателя:

Если автомобиль функционирует по требованиям Евро-2, то искать элемент необходимо под левым переднем брызговиком, в районе отсека двигателя;
Если автомобиль функционирует по требованиям Евро-3, то деталь будет находиться под днищем кузова внутри специального углубления. Ориентиром для поиска послужит дополнительный глушитель выхлопной системы.

Независимо от месторасположения, процедура замены топливного фильтра осуществляется по идентичному алгоритму действий.

Как заменить топливный фильтр своими руками: пошаговая инструкция

Алгоритм замены топливного фильтра на Ниве выполняется по интуитивно понятному сценарию – все расходные комплектующие на отечественном автопроме легко можно заменить своими руками без сторонней помощи. Для обслуживания топливной системы потребуется комплект гаечных ключей, ветошь для протирки, а также канистра для слива остатков топлива. Чтобы заменить топливный фильтр необходимо:

В первую очередь обесточить электропитание транспортного средства – для этого необходимо откинуть минусовую клемму от аккумуляторной батареи;
Затем необходимо снять крепление кронштейна, который фиксирует опору запаски на автомобиле;
Далее с помощью гаечных ключей откручиваем штуцер топливного патрубка

Обратите внимание, что при демонтаже патрубка начнет сливаться бензин, который находится в топливо проводе – необходимо поставить бутылку или канистру для слива;
После демонтажа первого патрубка от фильтра производим извлечение и второго элемента. При этом требуется помнить, что на концах каждого патрубка находится уплотнительное резиновое кольцо, которое требуется заменить после замены фильтра – в противном случае бензин будет протекать;
Теперь с помощью ключа на «10» откручиваем фиксирующий хомут, который держит сам фильтр, после чего деталь можно заменить новой.
Процедура установки нового фильтра и сборка система осуществляется по данной инструкции в строго обратном порядке

В момент установки фильтра требуется проверить полярность детали – элемент должен быть установлен стрелкой, направленной на заднюю часть автомобиля. В противном случае фильтр не будет корректно работать и процедуру обслуживания придется повторить.

При этом требуется помнить, что замена топливного фильтра должна производиться только на непрогретом двигателе.

После замены топливного фильтра обязательно требуется проверить герметичность системы при запуске силового агрегата – на работающем моторе не должен происходить подсос воздуха через магистральные патрубки или места контакта фильтра со шлангами.
