Дмрв ваз 2110

Замена ДМРВ у автомобилей ВАЗ 2110

Замена ДМРВ является одним из основных регулярных технических обслуживаний автомобиля ВАЗ 2110. Продолжительная эксплуатация может привести к появлению неисправностей, которые могут сказаться на работе двигателя. Признаками неисправности ДМРВ могут быть увеличенный расход топлива, неустойчивость работы двигателя на холостом ходу, потеря мощности, неравномерная работа двигателя, пропуски зажигания и другие подобные симптомы. В таком случае рекомендуется провести замену ДМРВ.

Для замены ДМРВ на автомобиле ВАЗ 2110 необходимо выполнить следующие шаги:

1. Отсоедините отрицательный клемму аккумулятора для безопасности.
2. Локализуйте ДМРВ, который обычно расположен на воздушном фильтре или впускном коллекторе.
3. Отсоедините электрический разъем ДМРВ, аккуратно отсоединив его от гнезда.
4. Отверните крепежные винты или гайки, которые держат ДМРВ.
5. Снимите старый ДМРВ и аккуратно поставьте новый, установив его на те же самые места и зафиксировав с помощью крепежных винтов или гаек.
6. Соедините электрический разъем ДМРВ с гнездом.
7. Подсоедините отрицательную клемму аккумулятора.

Важно помнить, что замена ДМРВ должна выполняться с большой осторожностью и только при выключенном двигателе и остывшем двигателе. После замены ДМРВ рекомендуется провести проверку его работоспособности. Для этого можно воспользоваться диагностическим оборудованием или обратиться к квалифицированному специалисту

Для этого можно воспользоваться диагностическим оборудованием или обратиться к квалифицированному специалисту

После замены ДМРВ рекомендуется провести проверку его работоспособности. Для этого можно воспользоваться диагностическим оборудованием или обратиться к квалифицированному специалисту.

Особенности чистки регулятора

Как почистить регулятор путем промывки? В некоторых случаях очистка действительно помогает продлить срок службы расходомера, этот процесс можно назвать составляющей ремонта. Для очистки можно использовать специализированные средства, предназначенные для конкретно этой цели. Также можно применять и жидкость WD-40 либо средство для очистки карбюратора.

Как промыть расходомер своими руками:

1. Для начала необходимо демонтировать ДМРВ, подробнее об этом мы рассказали выше.
2. Когда устройство будет у вас в руках, при помощи очищающего средства нужно будет произвести промывку всех чувствительных компонентов регулятора. В частности, речь идет о проволочной сетке, термосенсоре, а также контактах. При очистке будете максимально внимательны и регулярно следите за уровнем давления струи из баллона. Учтите, что сама струя не должна быть слишком сильной, лучше всего держать баллон на расстоянии примерно 5-10 см от устройства.
3. Подождите несколько минут, после чего нанесите очистительное средство еще раз, опять немного подождите. Процедура очистки должна осуществляться несколько раз, но как показывает практика, обычно трех раз вполне достаточно для того, чтобы получить необходимый результат.

4.  Затем, в медицинский шприц необходимо залить дистиллят со спиртом (найти можно в любой аптеке). При помощи шприца обработайте все чувствительные компоненты устройства, а также контакты, это позволит их тщательно очистить.

Как проверить ДМРВ на ВАЗ 2110 мультиметром

A. Проверка жгута проводов и контактов. На этом этапе тестируется взаимодействие ЭБУ и ДМРВ. Производится при снятом разъеме и положении ключа зажигания «ON». Необходимо знать распиновку коннектора датчика со стороны ЭБУ:

• Контакт № 1 не участвует в проверке.
• Контакт № 2 — питание 12 вольт. Отклонение даже на 0,5 вольта не допустимо.
• Контакт № 3 — «земля», масса.
• Контакт № 4 — питание датчика 5 вольт. Аналогично: отклонения не допустимы.

Б. Убедившись в целостности кабельного жгута и работоспособности ЭБУ, проверяем сигнальное напряжение на подключенном расходомере. Поворачиваем ключ зажигания в положение «ON», двигатель не заводим! Подключаем цифровой мультиметр к массе и контакту № 5 датчика расхода воздуха.

Мультиметр устанавливается в режим измерений 2 вольта с погрешностью 1/100 вольта. Данные показания точно свидетельствуют о состоянии расходомера, поэтому класс точности тестера должен быть высоким.

Если прибор показывает напряжение в пределах 0,99-1,02 В — ваш расходомер новый или в отличном состоянии.

Показания от 1,03 до 1,05 вольта допустимы, но ДМРВ скоро выйдет из строя. На таком датчике еще можно ездить, но качество топливно-воздушной смеси будет далеко от идеала.

Если напряжение отсутствует, или его уровень выше 1,05 В — расходомер неисправен, требуется замена.

Второй способ – с помощью мультиметра

Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.

Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжение

Если показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.

При каких ситуациях нужна проверка контролирующего устройства

О том, что контроллер вышел из строя, свидетельствуют следующие признаки:

• горит Check, появляются ошибки при самопроверке систем;
• увеличилось потребление топлива;
• автомобиль стал медленно набирать скорость;
• проблемы с горячим пуском двигателя;
• снижение мощности мотора.

Чаще всего поломка ДМРВ происходит после механического повреждения датчика или из-за халатности владельца ВАЗ-2110. В частности, нужно проверять состояние резинового уплотнителя. Если он будет изношен, то внутрь датчика будет попадать воздух с примесью посторонних частиц. В результате этого проволока загрязнится, и показания прибора исказятся. Для проверки этого устройства проще всего использовать мультиметр.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

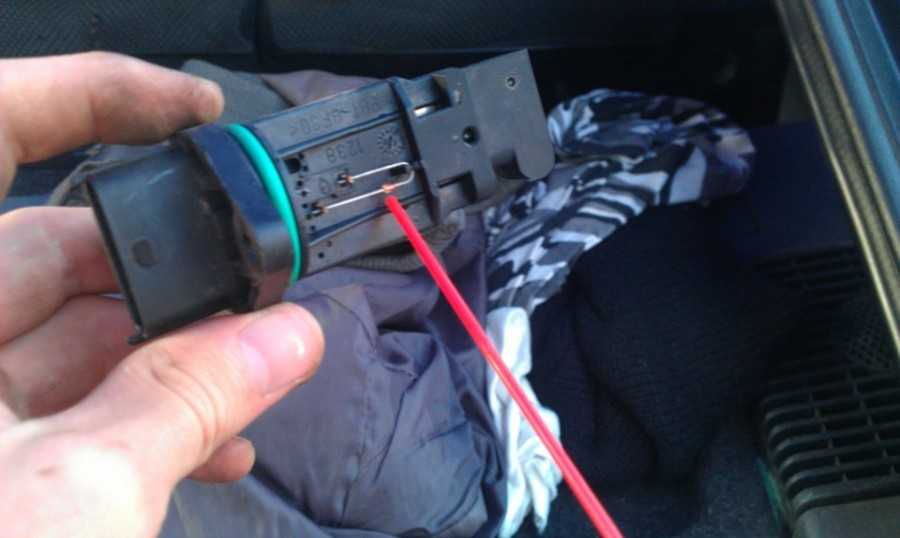

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные признаки неисправности, которые позволят определить поломку расходомера:

1. Повышенный расход бензина. В данном случае неполадку можно выявить по показаниям бортового компьютера, если последний вычисляет объем топлива. Если ДМРВ ломается, то расход бензина может возрасти на один литр или больше.
2. Понижение мощности двигателя по время работы.
3. Мотор автомобиля стал работать менее стабильно. Машине требуется больше времени для разгона, а иногда двигатель нехарактерно быстро набирает скорость.
4. Силовой агрегат «Десятки» не запускается либо запускается, но не сразу, через несколько попыток.
5. Плавающие холостые обороты.

Разумеется, таким симптомы неполадок могут быть связаны и с другими неисправностями, к примеру, свечей, трамблера и других компонентов системы зажигания. Поэтому для того, чтобы точно убедиться в неработоспособности расходомера, придется произвести проверку устройства. Что касается способов устранения неполадок, то сам ДМРВ обычно не подлежит ремонту, поэтому в большинстве случаев при неполадках в его работе устройство просто меняется. Бывает такое, что причины обусловлены плохим контактом девайса с бортовой сетью авто, поэтому перед заменой рекомендуем проверить цепь подключения, а также качество контакта устройства с разъемом.

Датчик положения дроссельной заслонки (ДПДЗ) типа 2112-1148200-00

ДПДЗ является резистором потенциометрического типа, на один из контактов которого поступает опорное напряжение 5 В с ЭБУ, а на второй масса с контроллера. С клеммы, связанной с подвижным контактом потенциометра, поступает выходящий импульс ДПДЗ на контроллер.

При перемещении педали акселератора ось дроссельной задвижки передает свое вращательное перемещение на датчик положения дроссельной заслонки, вызывая перемену напряжения выходящего импульса ДПДЗ.

При закрытой дроссельной заслонке выходящий сигнал ДПДЗ обязан быть в диапазоне 0,3…0,7 В. При открывании дроссельной заслонки выходящий импульс растет, и при полностью открытой дроссельной заслонке (на 76…81 % по диагностическому устройству) выходящее напряжение обязано быть 4,05…4,75 В.

ЭБУ применяет самое низкое напряжение импульса датчика дроссельной заслонки на режиме холостого хода в качестве точки отсчета (0% открывания дроссельной заслонки).

Определяя выходящее напряжение импульса ДПДЗ, ЭБУ определяет текущее состояние дроссельной заслонки. Данные о расположении дроссельной задвижки нужны контроллеру для определения угла опережения зажигания, продолжительности импульсов впрыска и состояния регулятора холостого хода.

Прослеживая изменение напряжения ЭБУ узнает открывается дроссельная заслонка или закрывается. Контроллер считывает быстро растущее напряжение импульса ДПДЗ как свидетельство растущей необходимости в бензине и потребности увеличить продолжительность импульсов впрыска.

Датчик положения дроссельной заслонки размещен сбоку на дроссельном патрубке напротив рычага управления воздушной задвижкой

ДПДЗ имеет следующие технические характеристики:

• Опорное напряжение — 5 В;
• Размер открытия на холостом ходу — 0%;
• Выходной сигнал при закрытой заслонке — 0,3…0,7 В;
• При открытии дроссельной заслонки на 76…81 % выходной сигнал датчика — 4,05…4,75 В;
• Вес (брутто): 0,057 кг;
• Габариты упаковки: 34x50x75 мм.

Согласно классификатору завода производителя датчику положения дроссельной заслонки (ДПДЗ) присвоено обозначение (Артикул) — 2112-1148200-00

Датчик положения дроссельной заслонки (ДПДЗ) модели 2112-1148200-00 автомобиля ВАЗ 2110, 2111, 2112 подсоединяется непосредственно к контроллеру. Для этого на нем имеется разъем из трех контактов. Клемма «1» датчика подключается к контакту «17» ЭБУ. Это масса контроллера. Контакт «2» ДПДЗ соединен с клеммой «16» контроллера. Сюда поступает сигнал от датчика положения дроссельной заслонки. Клемма «3» ДПДЗ подсоединяется к контакту «32» ЭБУ. Отсюда поступает электропитание на датчик.

Вероятные признаки неисправности

1. Возростание частоты вращения коленчатого вала на холостом ходу;
2. Меняющиеся (Плавающие) обороты движка на холостом ходу;
3. Р0121 — цепь датчика дроссельной заслонки, выход сигнала из допустимого предела:
4. Р0122 — линия ДПДЗ, слабый размер сигнала;
5. Р0123 — Ряд сенсора дроссельной задвижки, увеличенный уровень команды.

Проверка и ремонт расходомера воздуха в гаражных условиях

Для диагностики MAF-сенсора используют разные методы, простые и сложные. Каждый способ дополняет друг друга так как не факт, что первая же проверка даст результат.

Если есть под рукой авто сканер ЕLM327 или любой другой аналог, то рекомендуется начать проверку используя этот прибор. Это сразу даст общую картину про источники неисправностей, и не факт, что среди них будет ДМРВ.

В ином случае начните с: визуального контроля, отключения питания, проверки мультиметром, использование сканера или мототестера, провести диагностику автомобиля через ноутбук используя программу «Вася Диагност». В крайнем случае придется перепрошивать ЭБУ. Но обо всем по порядку.

Визуальный осмотр

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.

Для этого:

1. Снимите провод с минусовой клеммы АКБ.
2. Отсоедините разъем.
3. Выкрутите болты.
4. Открутите хомуты.
5. Аккуратно отодвиньте воздуховод и извлеките датчик.

Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.

Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.

Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.

Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.

Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.

Отключение

Коротко мы этот способ уже рассматривался выше. Теперь остановимся подробней.

Дело в том, что даже при отключенном ДМРВ мотор не заглохнет, а будет работать в аварийном режиме, условия функционирования которого прошиты в ЭБУ заводом изготовителем.

Не включая зажигания отсоедините разъем от расходометра. Запустите мотор

На панели приборов появится «Check», не обращайте внимание

Если двигатель до этого работал с перебоями, а сейчас работает стабильно, но обороты «плавают», значит проблема в самом датчике и последний передавал некорректные данные контролеру.

Не лишним будет проехать на автомобиле в таком режиме несколько сот метров.

Дальше проводим визуальный осмотр, как сказано в предыдущем разделе и проверяем прибором.

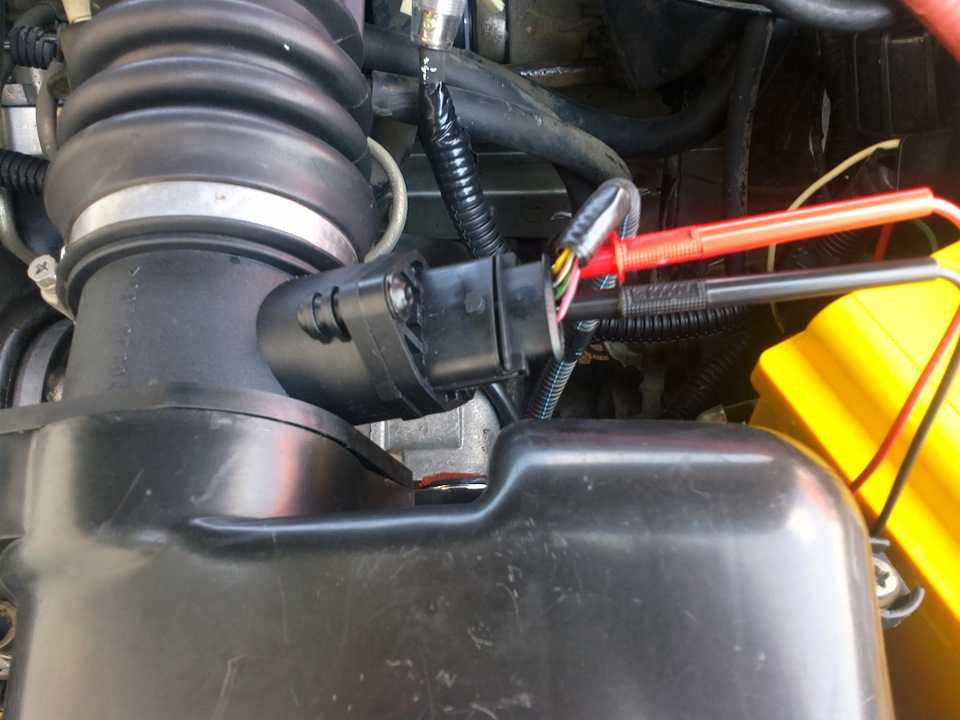

Проверка исправности ДМРВ мультиметром

Проверить расход воздуха в ВАЗ-2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.

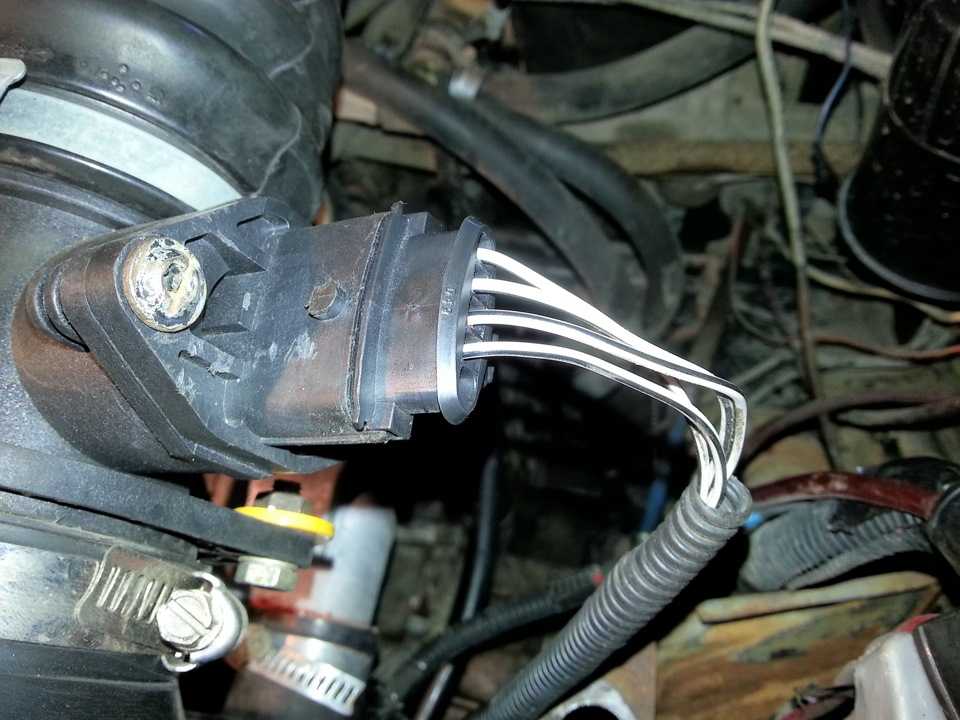

Каждый кабель в устройстве датчика ВАЗ-2110 обеспечивает отдельные функции:

• желтый – обозначает вход сигнала в установку;
• серо-белый – выводит напряжение питания из механизма;
• зеленый – определяет выход заземления;
• розовый с черным – осуществляет подход к главному реле.

Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в ВАЗ-2110 ниже представлена схема датчика.

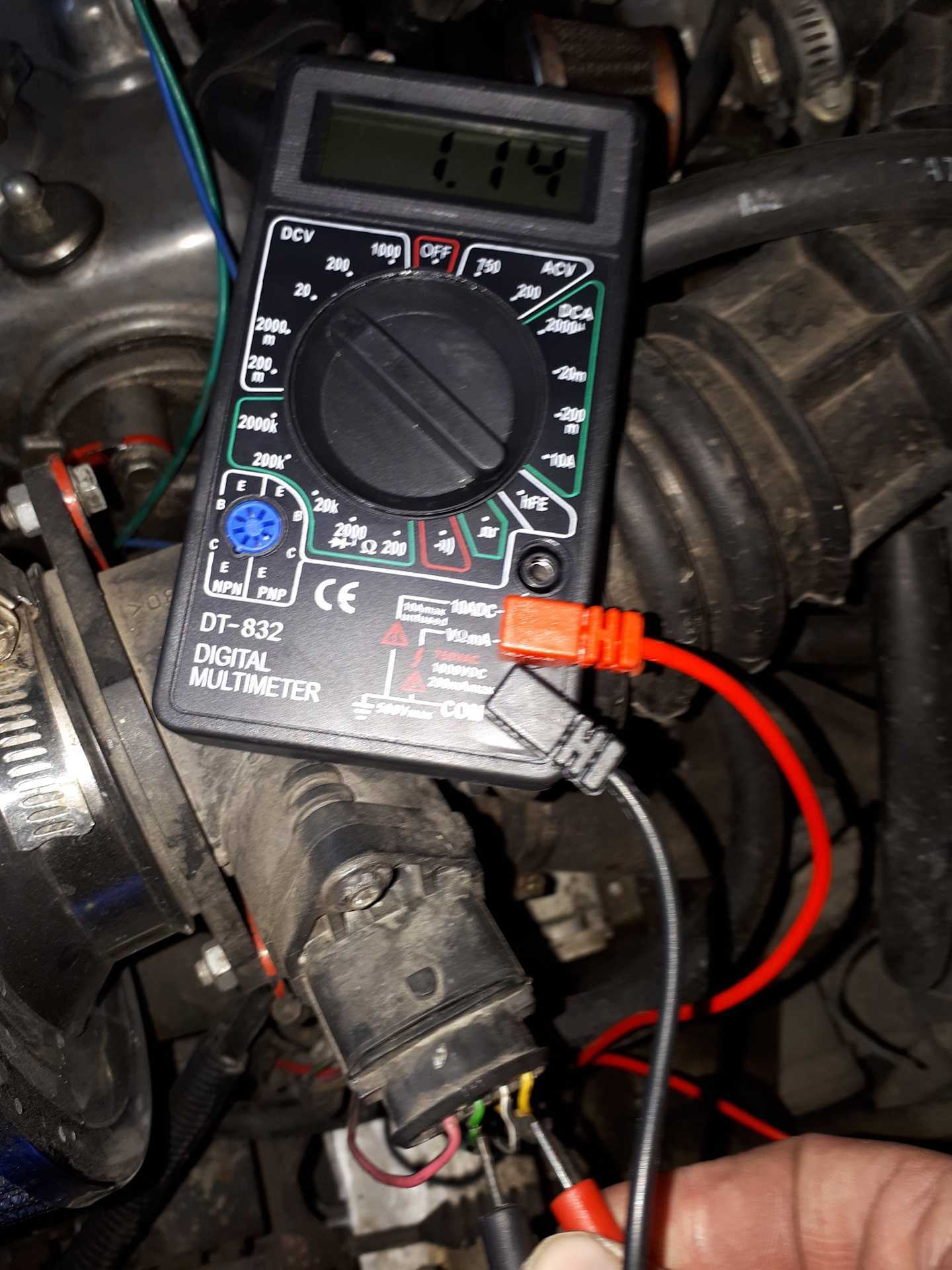

Пошаговая инструкция по проверке ДМРВ в ВАЗ-2110 мультиметром выглядит так:

1. Включите зажигание, но двигатель не заводите.
2. Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.
3. Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
4. Далее снимите с мультиметра показания.

Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:

• от 1,01 до 1,02 – датчик полностью исправный;
• от 1,02 до 1,03 – состояние не плохое;
• от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
• от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
• более 1,05 – датчик на ВАЗ-2110 пора заменить незамедлительно.

Как вам статья?

Мне нравитсяНе нравится

Проверка и регулировка ДМРВ на ВАЗ 2110

Для проверки и регулировки ДМРВ на ВАЗ 2110 следуйте следующим шагам:

1. Подготовьте автомобиль: убедитесь, что двигатель остановлен и остыл, отсоедините провод от аккумулятора.
2. Найдите расположение ДМРВ. Обычно он находится на топливном коллекторе, недалеко от дроссельной заслонки.
3. Отсоедините разъемы, подключающие ДМРВ, и снимите его с крепления.
4. Проверьте внешний вид ДМРВ на предмет повреждений или износа. Если обнаружены повреждения, замените деталь.
5. С помощью прибора для проверки давления топлива измерьте давление в системе. Оно должно быть в пределах рекомендуемых значений для данного двигателя.
6. Если давление не соответствует рекомендациям, регулируйте ДМРВ с помощью специального инструмента. Определенные значения и процедуры регулировки зависят от конкретной модели и двигателя ВАЗ 2110.
7. После регулировки проверьте давление в системе еще раз, чтобы убедиться, что оно соответствует рекомендуемым значениям.
8. Установите ДМРВ на место и подсоедините разъемы.
9. Подключите провод к аккумулятору и убедитесь, что все соединения надежные.
10. Запустите двигатель и проверьте его работу. В случае проблем обратитесь к специалисту для дальнейшей диагностики и ремонта.

Правильная проверка и регулировка ДМРВ на ВАЗ 2110 является важным моментом для обеспечения эффективной работы двигателя и улучшения его общей производительности. Рекомендуется проводить данную процедуру регулярно или при необходимости.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

• черно-красный или розовый контакт — это подключение к управляющему модулю;
• зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
• серо-белый контакт — выходное напряжение;
• желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Профилактика и проверка ДМРВ на ВАЗ 2110

В качестве профилактики можно порекомендовать своевременную замену воздушного фильтра. Использование спортивных «нулевок» сокращают жизнь расходомеру. В любом случае, не помешает регулярная чистка ДМРВ.

1. Отсоединяем разъем датчика, предварительно скинув массу с аккумулятора.
2. Аккуратно откручиваем корпус расходомера от фланца впускного коллектора.
3. При обнаружении пылевых отложений продуваем полости сжатым воздухом.
4. Разумеется, попутно надо прочистить воздуховод и короб воздушного фильтра.

Если загрязнения сильные (с попаданием масла и влаги), можно воспользоваться специальным очистителем для расходомеров или карбюраторов, производитель не имеет значения. Для этого необходимо направлять струю не только на видимые датчики, но и в скрытые полости, где расположен платиновый резистор (нить).

После этого расходомер устанавливается на штатное место и проверяется работоспособность электронной части.

Датчик вентилятора ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 инжектор

Датчик вентилятора охлаждения ВАЗ 2110, 2111, 2112 типа 21100-3828010-00 предназначен для включения вентилятора охлаждения двигателя, при нагревании его до 99 o C.

Ему присвоено, согласно классификации ВАЗ, следующее обозначение:

1. 21100-3828010-00;
2. 21100-3828010-10.

Датчик вентилятора обладает следующими техническими характеристики:

1. Потребляемая сила тока — 1А;
2. Температура включения — 99 oС;
3. Температура выключения 94 oС;
4. Масса (брутто) — 0,045 кг;
5. Ширина — 0.035 м;
6. Длина — 0.06 м;
7. Высота — 0.035 м;
8. Наружные размеры упаковки — блистер 81x125x35 мм.

Он имеет аналоги:

ТМ108-3808000-10

Цена датчика вентилятора охлаждения двигателя на 24.06.2022 года составляет 255 рублей.

Датчик включения вентилятора охлаждения двигателя на автомобилях семейства десятки устанавливаются на вертикальном корпусе радиатора охлаждения, с внутренней стороны, с лева по напралению движения машины.

Способы проверки, диагностики

Отключение

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

• Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
• Зеленый обозначает заземление;
• Провод розово- или красно-черного цвета идет от основного реле;
• Бело-серый провод отвечает за выход напряжения.

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

• При хорошем состоянии показатель будет 1.01… 1.02;
• При «нормальном» — 1.02… 1.03;
• Датчик скоро перестанет работать – 1.03… 1.04;
• Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
• Замена агрегата требуется при показании 1.05 и выше.

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.
