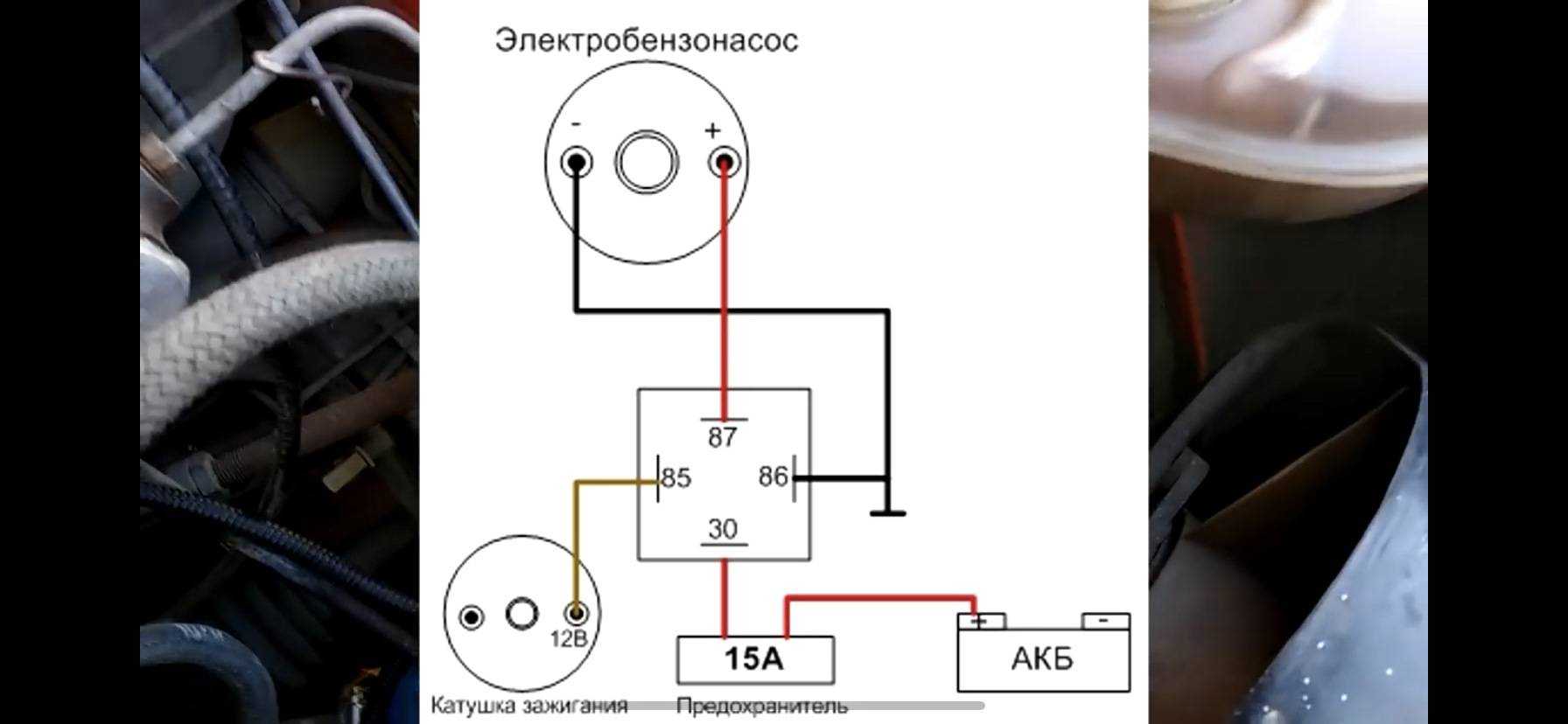

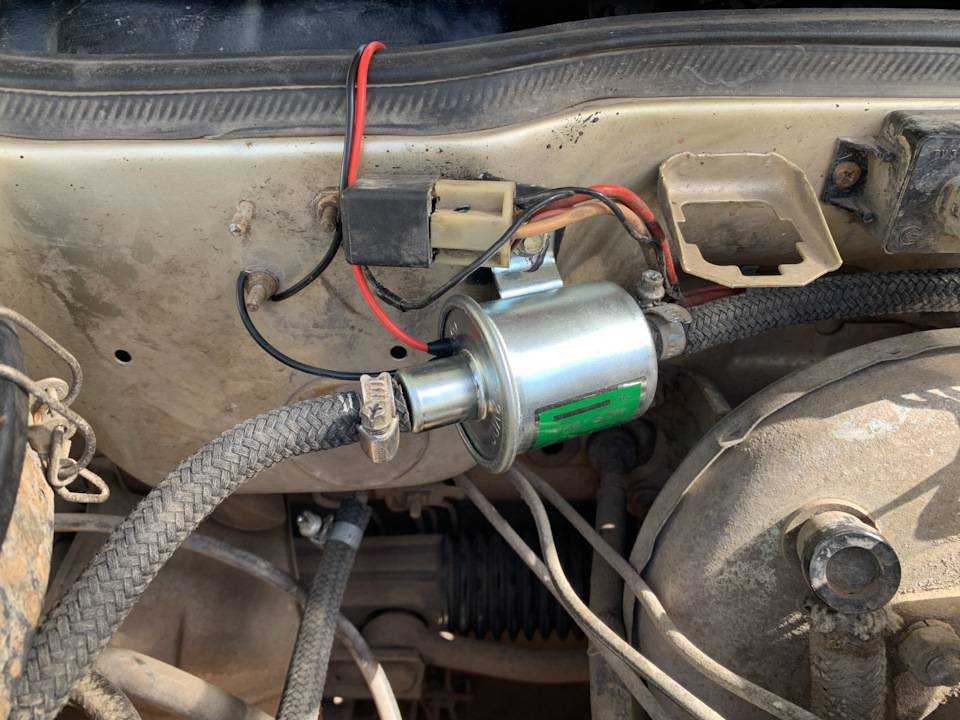

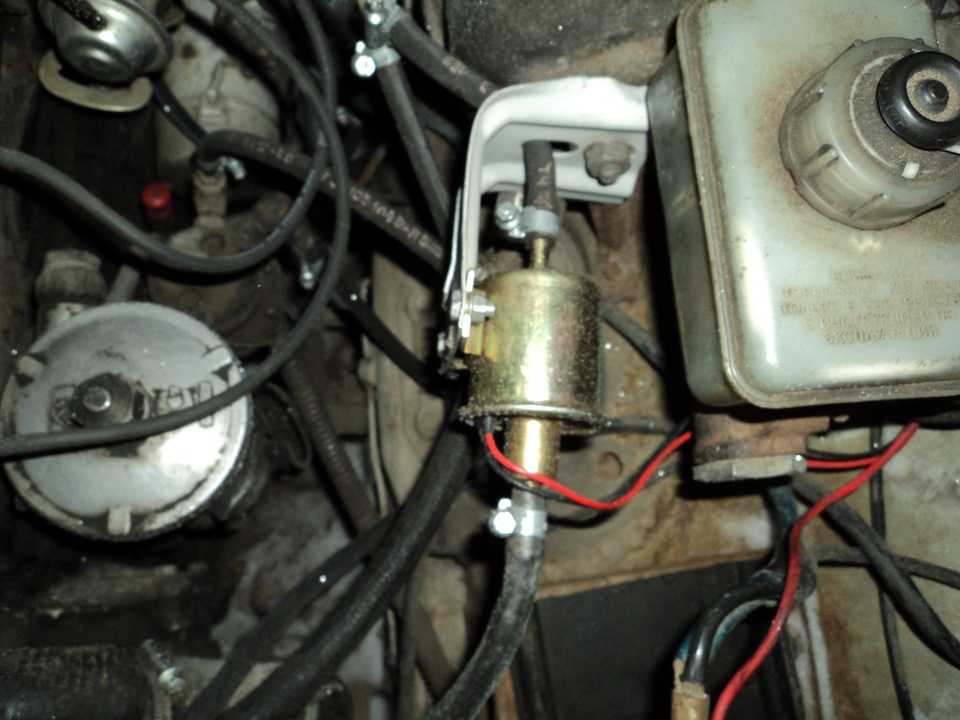

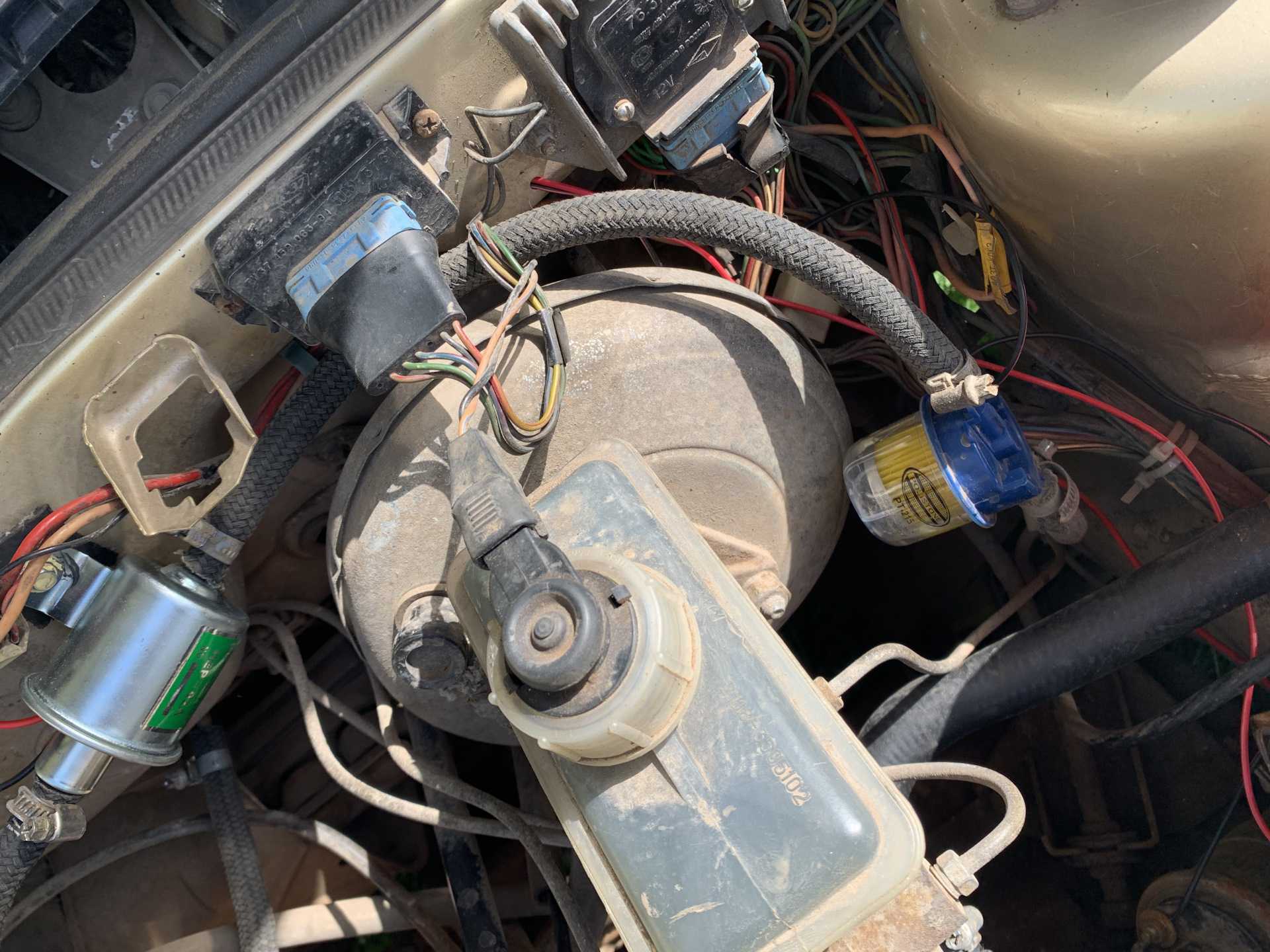

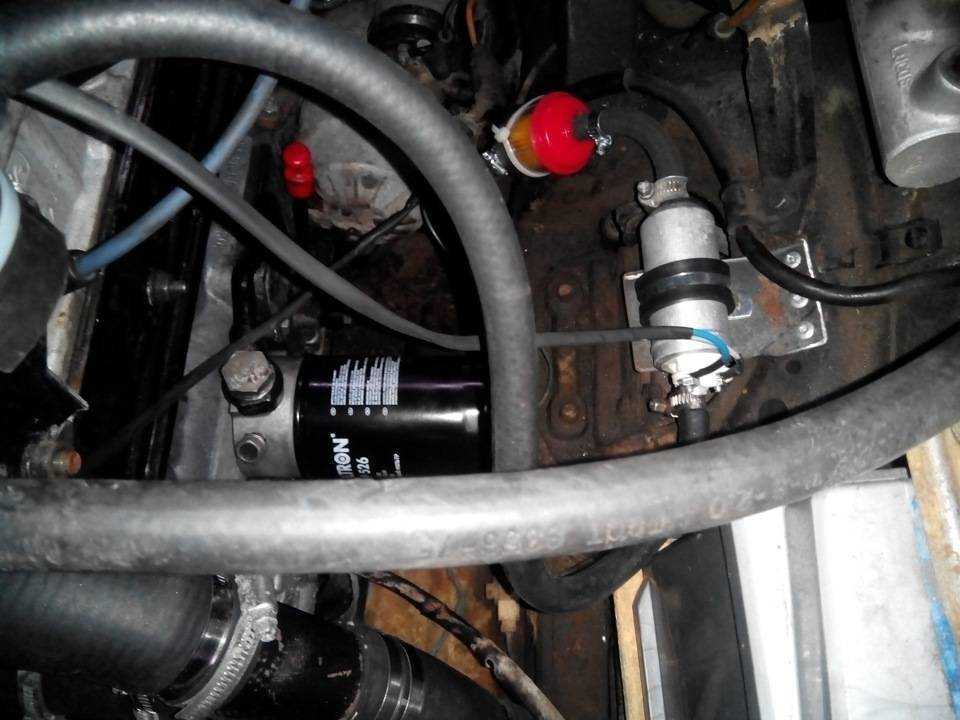

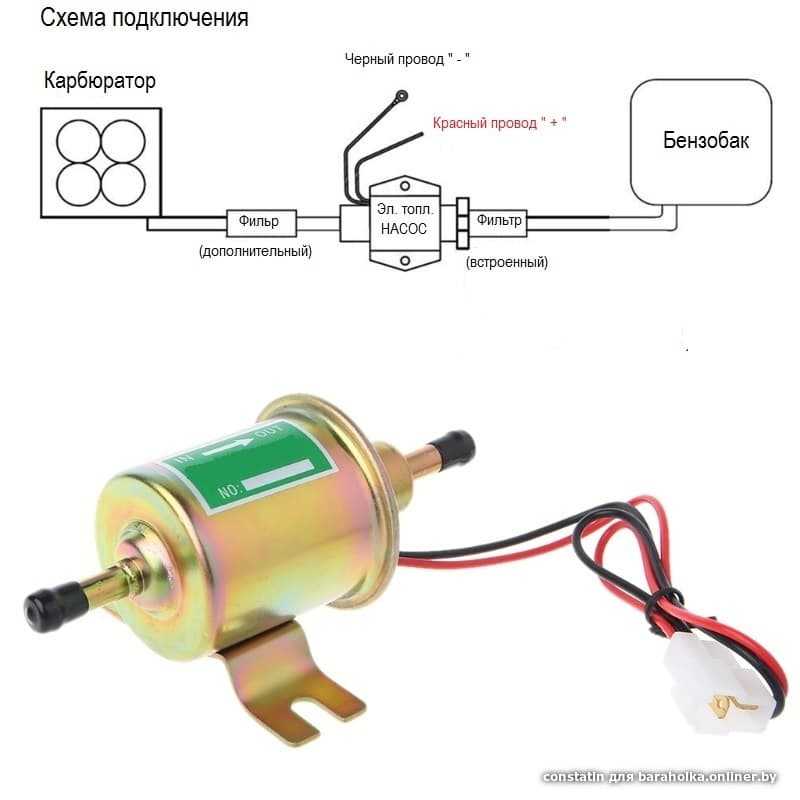

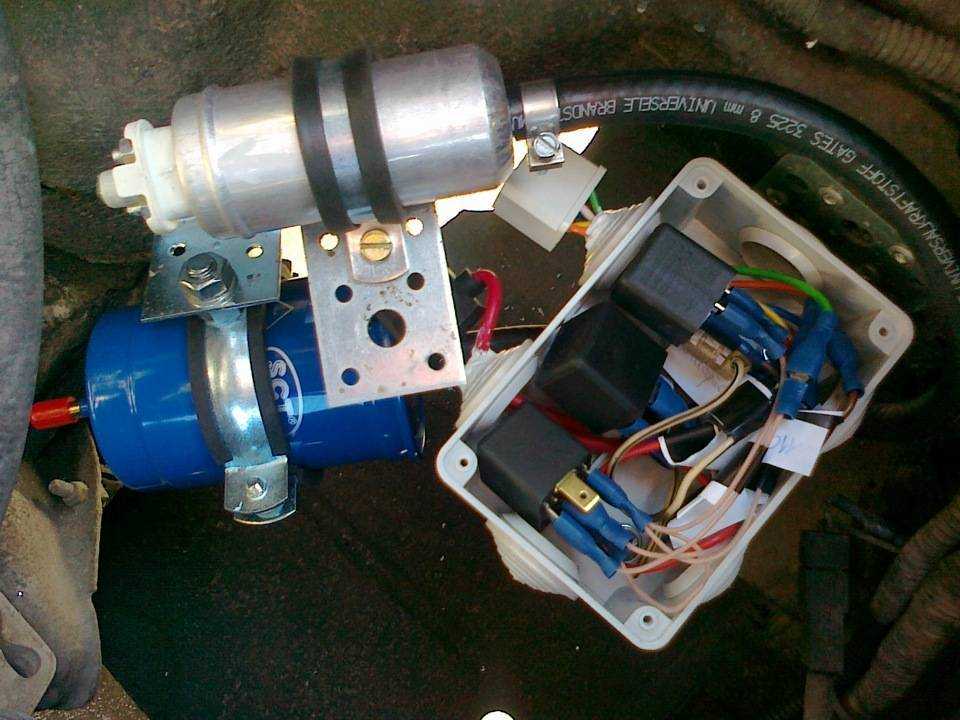

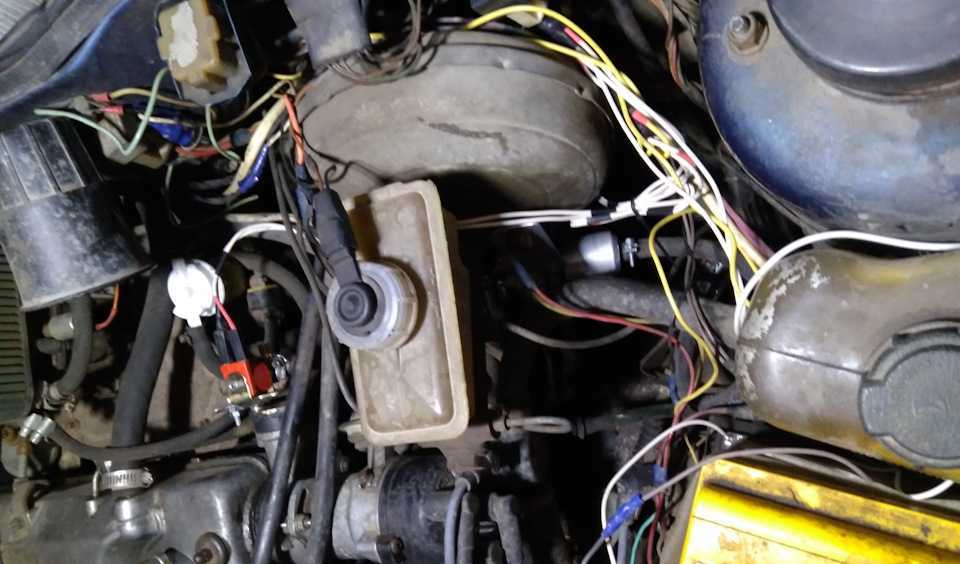

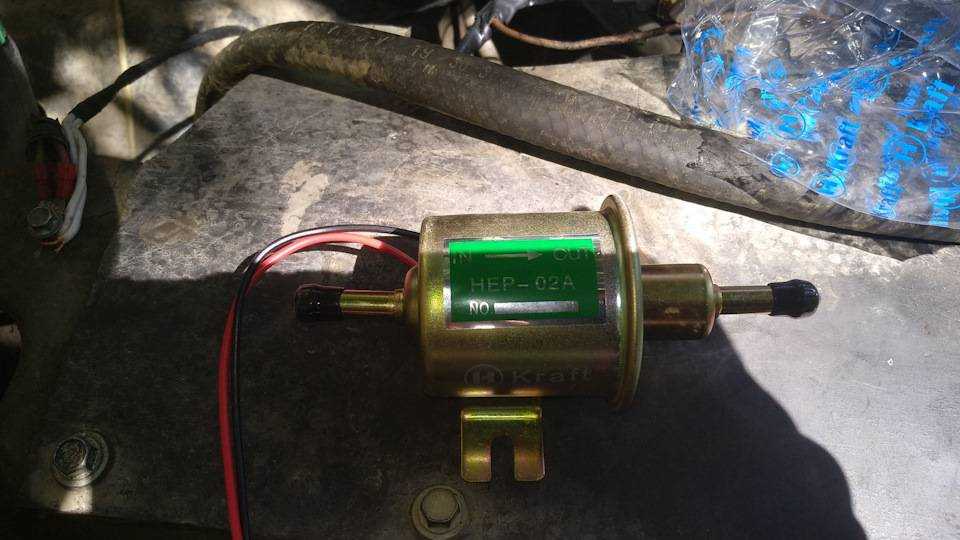

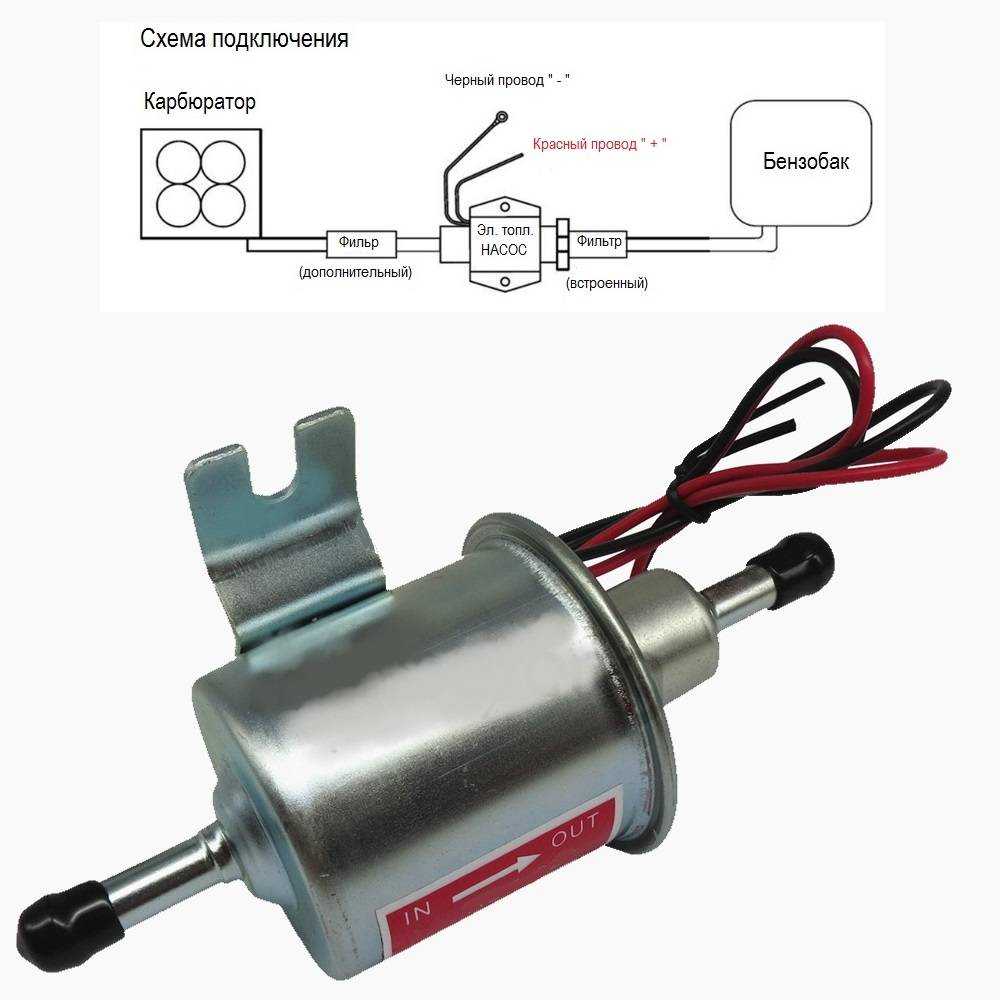

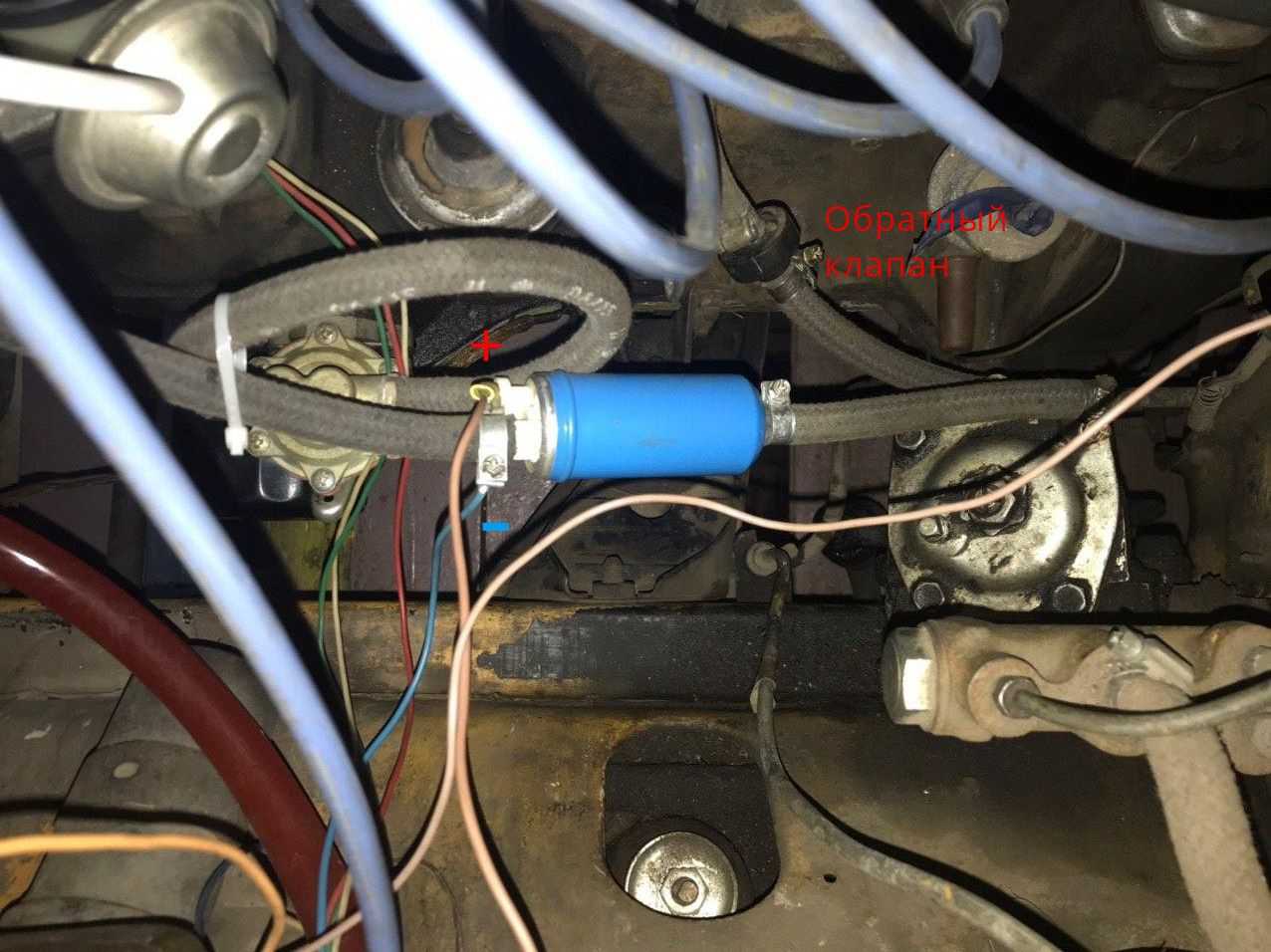

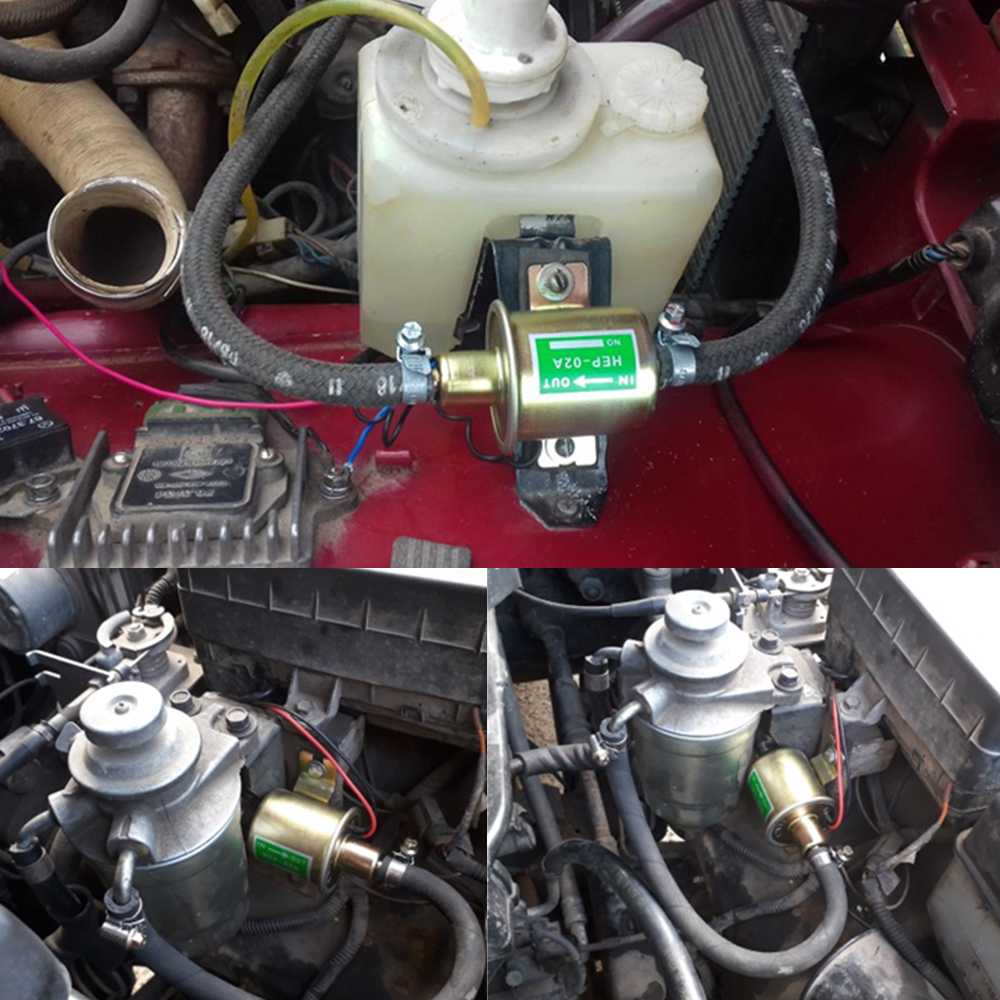

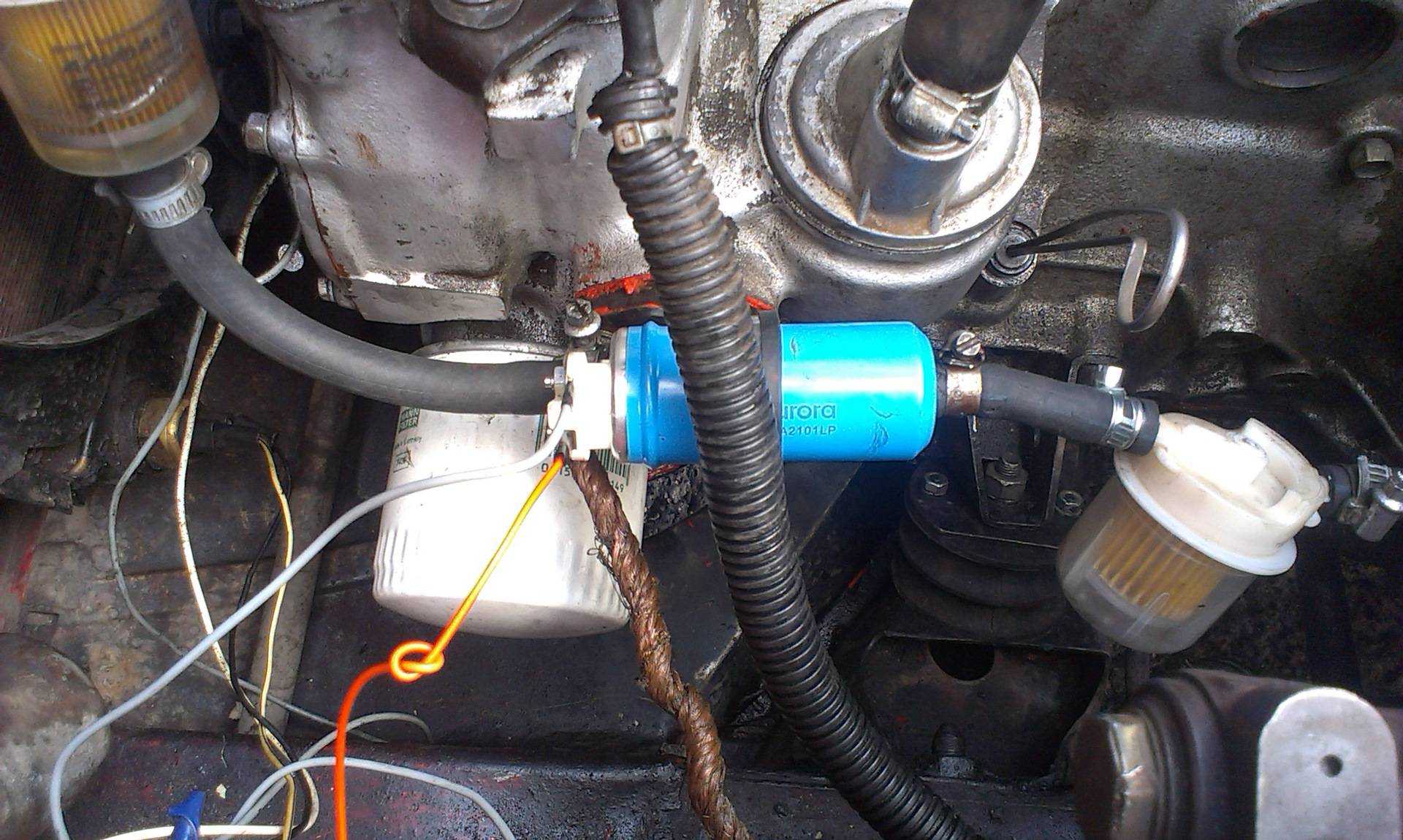

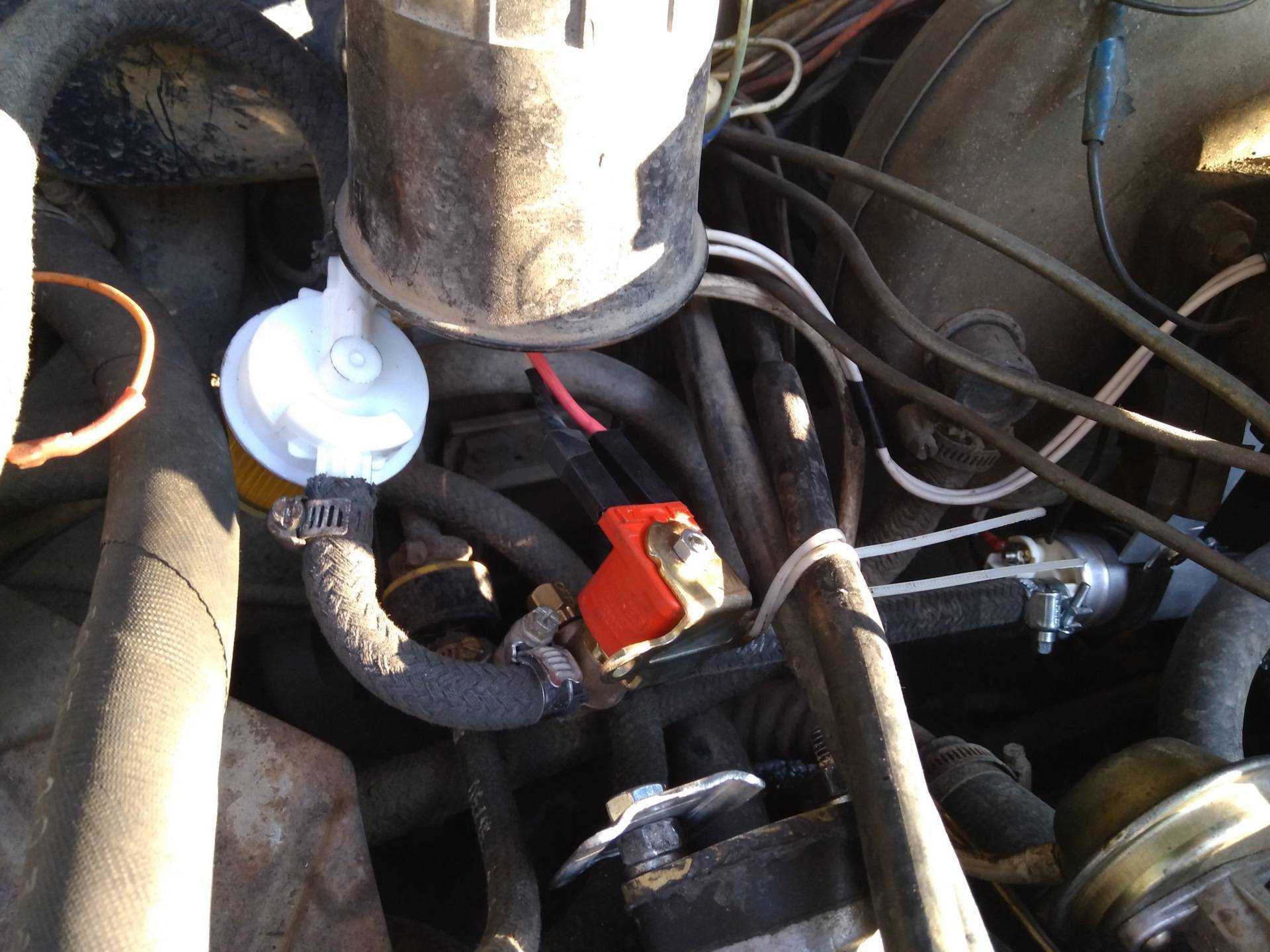

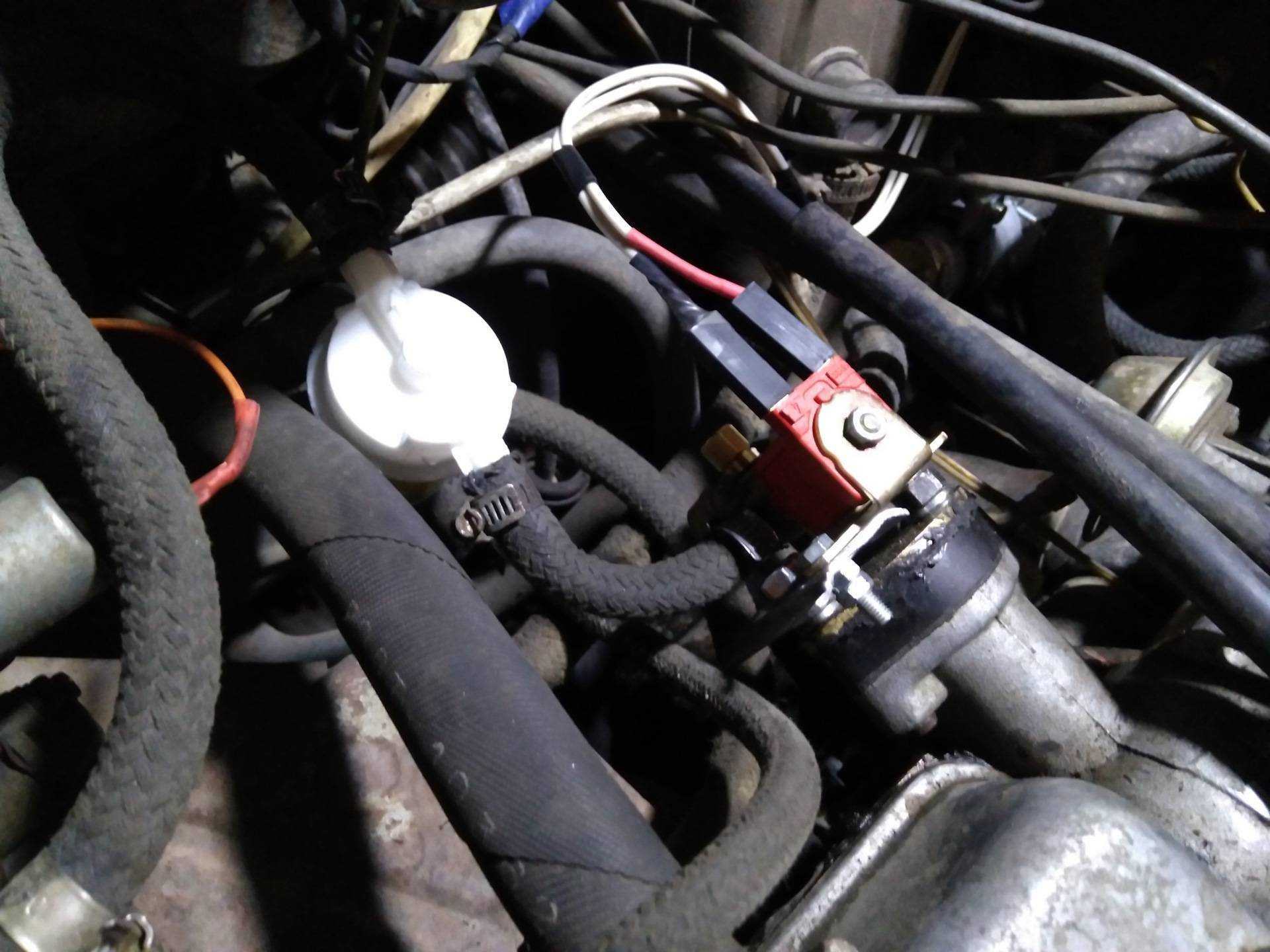

Электробензонасос на карбюратор: особенности установки

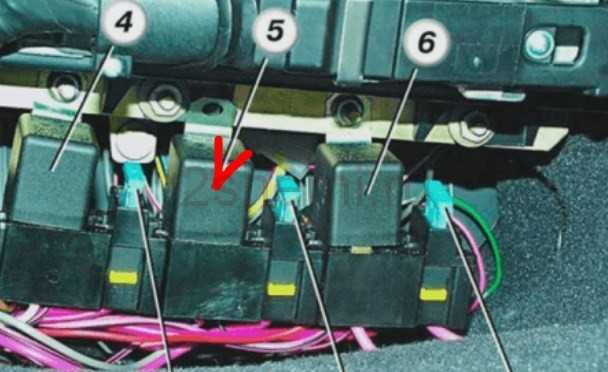

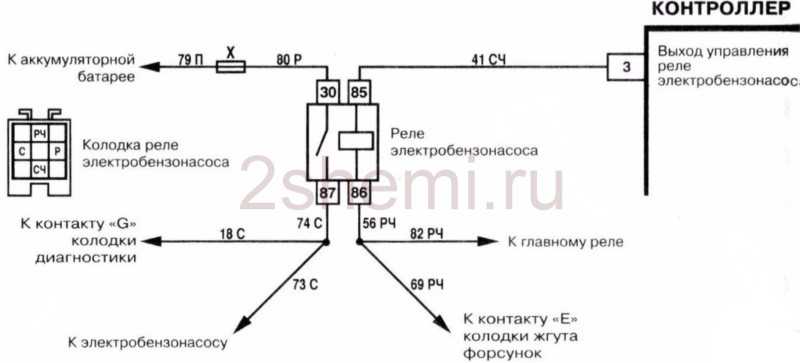

Где находится реле бензонасоса

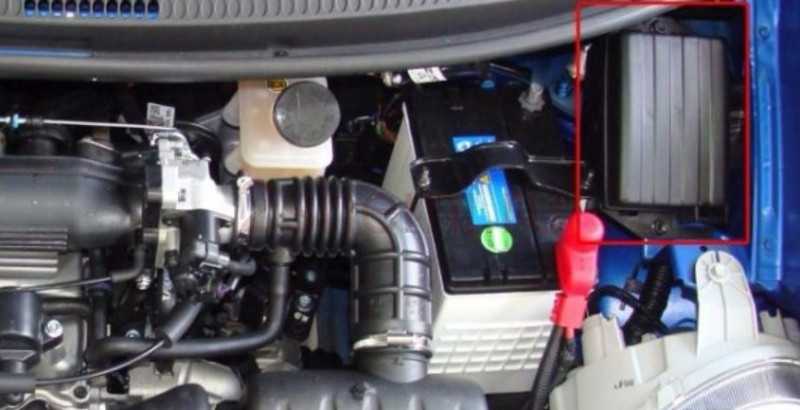

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

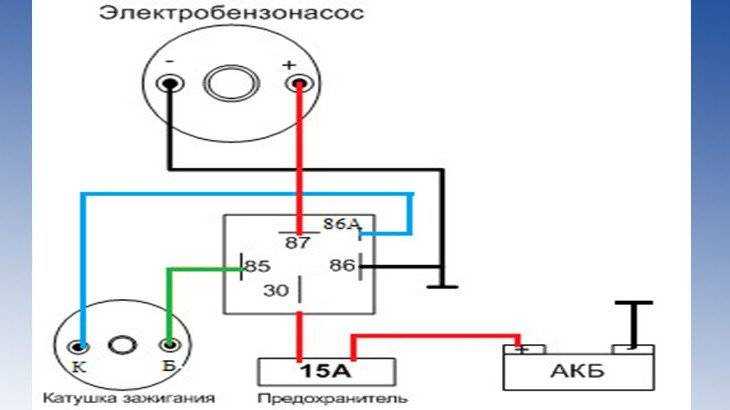

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Проверить работоспособность самого насоса просто, поэтому делаем так:

1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Почему не работает бензонасос ВАЗ-2115 и что делать

Многие называют сердцем машины ее силовую установку. Однако правильнее всего будет таковым считать именно топливный насос. Его функции, в чем совершенно нетрудно убедиться, очень схожи с теми, что выполняет сердце в человеческом организме.

В этом материале мы расскажем о том, как определить, что не работает именно бензонасос на ВАЗ-2115, и поведаем о путях устранения обнаруженных неполадок. В реальности отказ этого узла имеет очень характерные признаки, позволяющие легко отличить от других неисправностей, происходящих с машиной в процессе ее эксплуатации.

Чаще всего мотор авто при движении внезапно глохнет. При этом если запустить силовую установку повторно, из-под капота слышатся очень специфические звуки, но стартер крутится как ни в чем не бывало. Повторные попытки тронуться с места также заканчиваются неудачей.

Также иногда автомобиль перестает заводиться с первого раза. Такая проблема возникает обычно, если она какое-то время стояла на «нейтралке».

Наиболее типичные симптомы отказа топливного насоса следующие:

• силовой агрегат автомашины не желает заводиться;
• слишком низкий уровень давления в топливной системе;
• троение мотора;
• громкое «рычание» двигателя на маленьких оборотах.

Впрочем, первое может произойти и по другим причинам:

• проблемы со свечами;
• ошибка ЭБУ;
• неисправность какого-нибудь датчика.

Троение двигателя на 8 клапанов является достаточно характерным признаком поломки бензонасоса. Машина в этом случае едет рывками, ведь топливо поступает ненадлежащим образом, что приводит к плохой работе цилиндров.

Громкий «рык» двигателя в подавляющем большинстве случае говорит именно о выходе из строя бензонасоса. Гораздо реже это свидетельствует о засорении фильтров.

Почему еще электродвигатель насоса может не запуститься? Вот самые часто встречаемые причины:

• перегорание предохранителя;
• поломка реле;
• обрыв массы;
• отказ электромотора, установленного в насосе;
• загрязнение клемм питания.

В первую очередь потребуется измерить давление в системе подачи топлива. Если насос работает, как должен, – оно составляет около семи атмосфер. Для проверки манометр подключают к рампе, через имеющийся там штуцер. С него снимают колпачок и прикручивают измерительный прибор.

Если все в порядке, то показания будут такими:

• 2,5 кПа (холостой ход);
• 3 (включение зажигания);
• 7 (если пережать шланг оттока горючего);
• 2,5-3 (увеличение оборотов).

В той же ситуации, если после срабатывания зажигания манометр ничего не показывает – то, вероятнее всего, «полетел» регулятор давления.

Когда никаких изменений не происходит и после набора оборотов, то дело здесь совершенно однозначно в топливном насосе. Медленное изменение показаний свидетельствует о засорении сетки фильтра.

Основные сведения о схеме инжектора

Электросхема Ваз 2110 инжектора 8 клапанов

Инжекторная система ваз устроена довольно-таки просто и практически не содержит специфических для понимания нюансов. Автомобилист-новичок даже знает общий принцип функционирования инжекторных систем.Элементы инжекторной системы и их базовые функции:

• на форсунке располагается топливный регулятор, последний в свою очередь находится на раме к которой осуществляется подача топлива при помощи насоса (предварительно всё топливо проходит сквозь специализированный фильтр);
• давление топлива не должно превышать 300 мПА, потому излишек топлива если таков возникает, с помощью мембранного регулятора вновь отправляется обратно в бак;
• пропускной клапан контролирует положение диафрагмы, которая в свою очередь подвержена тройному давлению: давлению непосредственно самого топлива, а также всасываемого воздуха и соответствующей пружины;
• описанная выше схема топливной регуляции напрямую зависит не только от действующей нагрузки двигателя, но также и от положения дроссельной заслонки;

Электросхема Ваз 2110 инжектора 8 клапан

цилиндр заполняется топливом во время вращения коленчатого вала, объём поступающего топлива определяется положением форсунки(см.Форсунки ваз 2110 и их прочистка), которая напрямую управляется контроллером.

Роль форсунки и котроллера в общей схеме инжектора

• положение и время открытия форсунки определяет объём топлива, который поступит в цилиндры;
• на двигателе установлены специальные датчики, которые передают соответствующую информацию контроллеру;
• контроллер на основании поступившей информации из двигателя посылает электрический импульс определённой длины, который определяет длительность открытия форсунок;
• во время запуска двигателя контроллер находится в асинхронном режиме функционирования, до тех пор, пока непосредственно сам двигатель, не достигнет 400 оборотов за одну минуту;

Электросхема Ваз 2110 инжектора 16 клапанов

• форсунки временно могут не функционировать в случае торможения или если двигатель находится в режиме продува;
• если двигатель функционирует в режиме повышенной нагрузки, то информационные датчики дроссельной заслонки,воздуха передают соответствующий электрический импульс в контроллер, который в свою очередь, посылает соответствующий сигнал в форсунки с учётом текущей скорости автомобиля;
• таким образом, в схеме инжектора котроллер представляет собой регулирующее звено, а форсунки исполнительное.

Роль блока электронного управления в общей схеме инжектора

Спрактической точки зрения блок электронного управления состоит из нескольких высокотехнологичных составляющих: ПЗУ – устройства памяти, ППЗУ – устройства динамической памяти, ОЗУ – регулирующей памяти (все представленные выше элементы функционирует лишь в том случае, если есть в наличии напряжение).

• все параметры двигателя вместе с программой функционирования микропроцессора хранится именно в ПЗУ;
• ОЗУ представляет собой оперативную память, которая является временным источником хранения информации, и каждый новый запуск микропроцессора приводит к полной очистке промежуточной информации;

Ваз 2110 инжектор схема датчиков

• вся информация, поступающая из датчиков в контроллер, не только анализируется, но также сохраняется, вместе с этим, сам контроллер время от времени проводит диагностику информационных датчиков;
• зажигание и форсунки являются основными функциональными элементами системы впрыскивания, подчиняясь при этом контроллеру.

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Схема управления двигателем VAZ 2112

1 – реле зажигания; 2 – выключатель зажигания; 3 – аккумуляторная батарея; 4 – нейтрализатор; 5 – датчик концентрации кислорода; 6 – адсорбер с электромагнитным клапаном; 7 – воздушный фильтр; 8 – датчик массового расхода воздуха; 9 – регулятор холостого хода; 10 – датчик положения дроссельной заслонки; 11 – дроссельная заслонка; 12 – диагностический блок; 13 – тахометр; 14 – спидометр; 15 – сигнальная лампа «ПРОВЕРИТЬ ДВИГАТЕЛЬ»; 16 – блок управления иммобилайзером; 17- модуль зажигания; 18 – сопло; 19 – регулятор давления топлива; 20 – датчик фазы; 21 – датчик температуры охлаждающей жидкости; 22 – свеча; 23 – датчик положения коленчатого вала; 24 – датчик детонации; 25 – топливный фильтр; 26 – контроллер 2112; 27 – вентилятор на реле; 28 – электровентилятор системы охлаждения; 29 – реле включения электрического топливного насоса; 30 – топливный бак; 31 – электронасос топливный с датчиком уровня топлива; 32 – сепаратор паров бензина; 33 – гравитационный клапан; 34 – предохранительный клапан; 35 – датчик скорости ВАЗ-2112; 36 – двухходовой клапан.

На двигателях ВАЗ-2112 и деталях двигателей ВАЗ-2111 установлена ​​система распределенного фазированного впрыска: топливо подается из форсунок поочередно в порядке цилиндров, что снижает токсичность выхлопных газов. В этом случае датчик ГРМ устанавливается на головку блока цилиндров, а на шкив распределительного вала устанавливается диск с прорезью в ободе.

Схема инжектора ВАЗ 2112

1. инжекторы;
2. свечи воспламенения;
3. модуль поджигания;
4. диагностическая колодка;
5. эбу (с 2000 г. ставится M1.5.4N или Январь 5.1) ВАЗ 2112;
6. моторчик вентилятора системы охлаждения;
7. клеммник подключения к жгуту проводов панели приборов;
8. главная релюха;
9. предохранитель цепей главной релюшки;
10. релюха электрического вентилятора;
11. предохранитель цепей релюхи вентилятора;
12. релюха бензиновой помпы;
13. предохранитель цепей бензиновой помпы;
14. дмрв ВАЗ 2112;
15. дпдз;
16. дтож;
17. СО-потенциометр (на машинах с модифицированной системой управления неставится, регулировка СО производится с применением устройства DST-2 через диагностическую колодку);
18. регулятор порожнего движения;
19. ДД;
20. ДПКВ;
21. сенсор скорости машины;
22. ЭБУ противоугонной системой ВАЗ 2112;
23. индикатор состояния АПС;
24. бензиновая пампа с измерителем уровня бензина;
25. сенсор контрольки давления масла;
26. измеритель указателя тепла тосола;
27. измеритель уровня масла;
28. ДД (монтируется на машинах с модифицированной системой управления);

Клеммные колодки для подключения дополнительных электричеких схем:

1. A — клеммник, подсоединяемый к салонной группе АБС);
2. B — контакты, подсоединяемые к жгуту проводов кондиционера;
3. С — клеммник к блоку релюх и предохранителей;
4. Д — к плюсу накопителя электричества;
5. Е — провода, подключаемые к выключателю поджигания (лампочка освещения);
6. F — клеммник, подсоединяемый к голубым проводам с белой полосой, отключенным от замка зажжения;
7. G1, G2 — точки минуса.

Вместе с буквенным обозначением цвета проводов на схеме инжектора легковушки ВАЗ 2112 применяется обозначение номера элемента схемы, к которому подключается данный провод. Например «-7-«. В других случаях кроме обозначения номера элемента, приводится через косую дробь и номер клеммы, например «-5/30». На схеме не представлены точки подключения розово-черных, красных и зеленого с красной полоской проводов.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

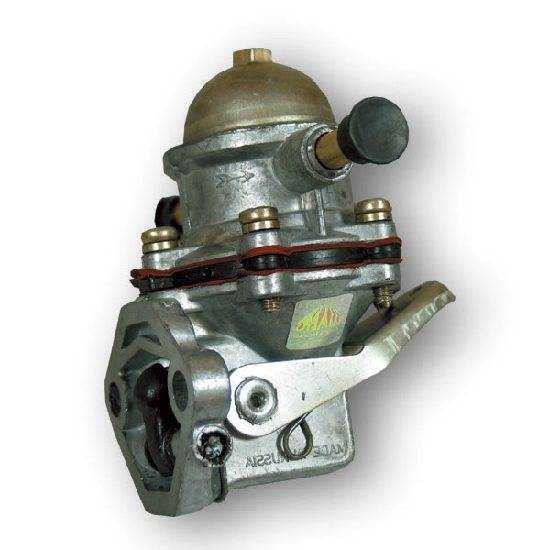

Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое. Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом

Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов: Текущее расположение дросселя; Содержание выхлопа; Соотношение воздуха и топлива и пр

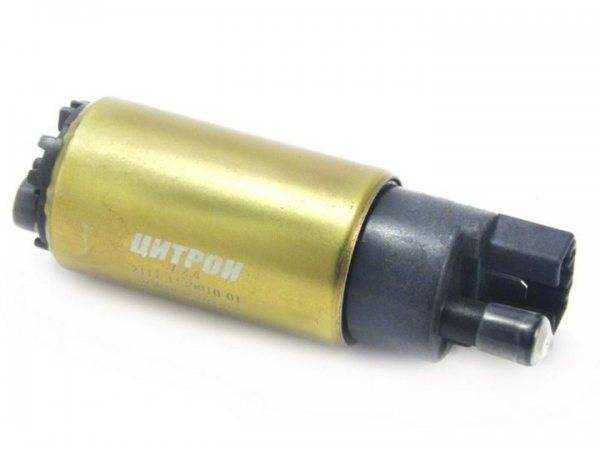

Электронный топливный насос для ВАЗ 2110

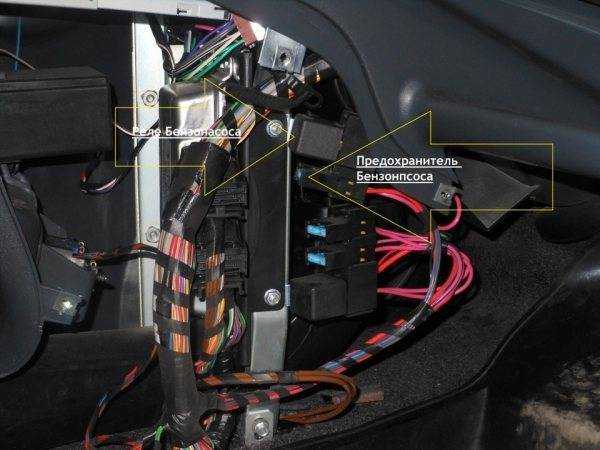

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Тематическая статья про замену топливного насоса на ВАЗ 2114;

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.
