Устройство двигателя 4216 газель схема

Диагностика ЭБУ

Для того чтобы понять, какой из датчиков или узлов повлиял на нестабильную работу мотора, стоит провести комплексную диагностику, бортовому компьютеру. Для этого потребуется кабель OBD II, планшет и портативный ПК, а также программное обеспечение.

Рекомендуется обратиться к профессионалам за помощью, которые быстро и качественно выполнят диагностические операции и устранят проблему.

Расшифровка кодов ошибок

Если автолюбитель, все же, решил самостоятельно устранить неисправность, то ему потребуется расшифровка кодов ошибок, которые выскочат на экран диагностического компьютера. Итак, рассмотрим, все коды ошибок и их расшифровку для двигателя УМЗ 4216:

Блок в салоне

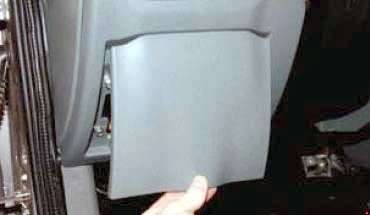

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото – схема

Описание предохранителей

F1	10А Лампа габаритного света в левой блок – фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10А Лампа габаритного света в правой блок – фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15А Лампа ближнего света левой блок – фары, сигнализатор включения ближнего света
F4	15А Лампа ближнего света правой блок – фары
F5	15А Лампа дальнего света левой блок – фары, сигнализатор включения дальнего света
F6	15А Лампа дальнего света правой блок – фары
F7	10А Лампы противотуманного света в задних фонарях
F8	10А Реле указателей поворота в режиме указания поворотов
F9	15А Реле указателей поворота в режиме аварийной сигнализации
F10	10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20А Лампы противотуманных фар (опция
F12	15А Блокировка дифференциала (опция)
F13	10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10А Блок управления ABS
F15	20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5А Электропривод зеркал (опция)
F18	25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20А Электро двигатели стекло подъемников (опция)
F19	15/20А Отопитель
F20	20А Электро стекло подъемники (опция)
F21	20А Реле звукового сигнала, прикуриватель, розетка
F22	15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10А Головное устройство звуковоспроизведения
F24	5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5А ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27	15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28	5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

1 и 2 – запасные.

Назначение реле

К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

Датчик кислорода

Датчик кислорода обнаруживает количество кислорода в отработавших газах и передает информацию об этом в электронную систему управления двигателем. Это позволяет системе контролировать и корректировать смесь топлива и воздуха, чтобы обеспечить оптимальную работу двигателя.

Датчик кислорода обычно располагается на выпускном коллекторе двигателя, где он может мониторить отработавшие газы непосредственно перед тем, как они покидают двигатель. Он состоит из нагревательного элемента и двух электродов, разделенных керамическим элементом. При нагревании датчика электрический ток проходит через нагревательный элемент, создавая нагретый кислород и прогревая один из электродов. Когда отработанные газы проходят через керамический элемент, кислород реагирует с одним из электродов, что приводит к появлению между ними разности потенциалов. Это создает сигнал, определяющий концентрацию кислорода в отработанных газах.

Информация, полученная от датчика кислорода, позволяет системе управления двигателем корректировать параметры работы двигателя, включая подачу топлива. Если датчик обнаруживает недостаточное содержание кислорода в отработанных газах, система увеличит количество подаваемого топлива для обогащения смеси. Если же датчик обнаруживает избыток кислорода, система уменьшит подачу топлива для обеднения смеси. Это позволяет системе поддерживать оптимальное соотношение топлива и воздуха в цилиндрах для наилучшей эффективности и низких выбросов.

Преимущества датчика кислорода:	Особенности датчика кислорода:
— Улучшает экологические характеристики двигателя	— Расположен на выпускном коллекторе
— Повышает эффективность сгорания топлива	— Состоит из нагревательного элемента и электродов
— Позволяет снизить уровень выбросов	— Оптимизирует смесь топлива и воздуха

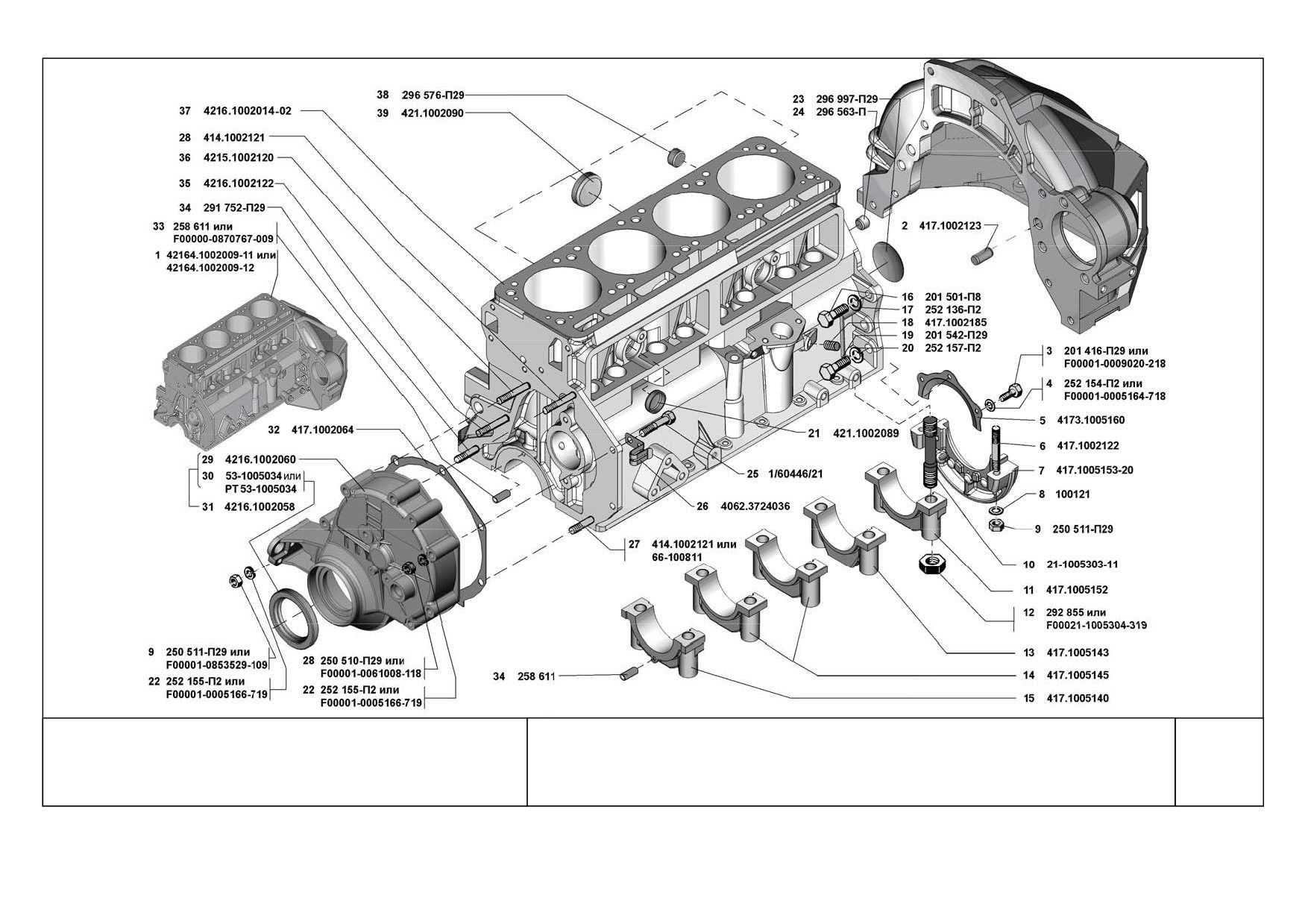

Технические характеристики

Технические характеристики силового агрегата:

ПАРАМЕТР	ЗНАЧЕНИЕ
Годы выпуска	1993 — наши дни
Вес двигателя, кг	170
Материал блока цилиндров	алюминий
Система питания	карбюратор/инжектор
Тип	рядный
Рабочий объем	2890 литра
Мощность	98 лошадиных сил при 4000 оборотах
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	100
Степень сжатия	8.2
Крутящий момент, Нм/об.мин	220/2500
Экологические нормы	ЕВРО 4
Топливо	92
Расход топлива	11.0 л/100 км в смешанном цикле
Масло	5W-30, 5W-40, 10W-30, 10W-40, 15W-40 и 20W-40
Сколько масла в двигателе	5.8
При замене лить	5 литров
Замена масла проводится, км	10 тысяч
Ресурс двигателя, тыс. км
— по данным завода	250
— на практике	250+

Двигатели УМЗ устанавливаются на ГАЗ , Соболь, УАЗ Буханка, Барс, Симбир, Хантер и УАЗ 31519.

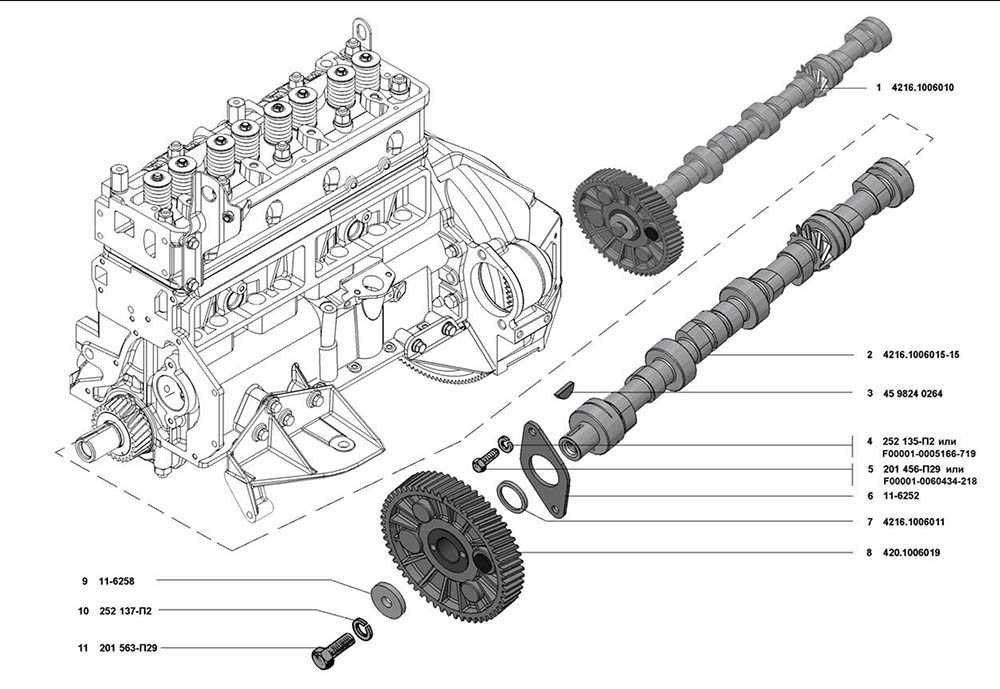

Задачи датчика положения распределительного вала

В то время как в прошлом достаточно было запускать искру исключительно в зависимости от положения коленчатого вала и одновременно впрыскивать топливо в цилиндры при помощи форсунок, этот метод устарел с введением стандарта Euro 4 с 1 января 2005 года.

У ДВС, работающего по четырехтактному принципу, есть проблема: рабочий цикл впуска, сжатия, рабочего хода и выпуска происходит за два оборота коленчатого вала. Но как должен вычислить ECU (бортовой компьютер), в каком положении находится каждый из поршней в цилиндрах? Распредвал может помочь. Поскольку он делает только один оборот за все четыре такта, в соответствии с его вращением может быть считано соответствующее положение поршня в цилиндре в данную единицу времени, т. е. когда должно быть подано напряжение на свечу зажигания или когда точно должно произойти срабатывание форсунок.

Если желаете углубиться в теорию, настоятельно рекомендуем посмотреть данное крайне информативное видео:

Видео взято с YouTube-канала GrunBaum

Определение этого положения как раз и осуществляется датчиком распредвала (устройством CMP). На практике и распределительный вал, и его коллега, датчик коленчатого вала, сообщают о верхней мертвой точке (от) первого цилиндра на блок управления. Это должно происходить одновременно, в противном случае в приводе распределительного вала появится проблема.

Если произойдет разночтение в датчиках, то, скорее всего, как и в случае провисания цепи привода или перепрыгнувшего на несколько зубов ремня, желтая сигнальная лампа двигателя появится на приборной панели в качестве оповещения, включив управление двигателем в аварийном режиме.

То же самое применимо мутатис мутандис к дизельному двигателю, за исключением того, что в нем нет никакой искры, поджигающей топливную смесь, и в нем требования к точности времени впрыска намного выше, чем в бензиновом двигателе.

Модификации

В зависимости от своей модификации силовой агрегат предназначался для работы на низкооктановом бензине или газобензине у мотора серии УМЗ 4218.

Последние инжекторные модификации мотора УМЗ 4213 Evotech предполагали использование высокооктанового топлива А-92. Следует сказать, что этот мотор критичен к качеству бензина, что приводит к проблемам с топливной системой и необходимостью очистки и замены топливного фильтра и бензонасоса.

• Мотор УМЗ 4215 не отличался устойчивостью к перегреву, что приводило к необходимости дорогостоящего ремонта головки блока цилиндров.
• Первоначально данная разновидность силовых агрегатов оснащалась карбюраторной системой подачи топлива, и лишь в последних генерациях мотора УМЗ 4213 и УМЗ 4218 применялись инжекторы, которые позволили улучшить показатели топливной экономичности.
• Однако проблема недостатка мощности так и не была решена. Силовой агрегат УМЗ 4213 с инжектором и объемом в 2,9 литра выдавал 125 лошадиных сил, что было недостаточно для обеспечения качественной динамики микроавтобусов и тяжелых автомобилей повышенной проходимости.
• Двигатель УМЗ 4218 агрегатировался с механической коробкой передач, а сами автомобили получили систему полного привода. Модернизированные версии силовых агрегатов этой серии отличались улучшенными техническими характеристиками и по отзывам владельцев оказались более надежными, нежели чем первое поколение двигателя.
• Силовой агрегат УМЗ 4218 имеет тонкие сухие гильзы, что положительно сказывается на прочности блока, в котором используются цилиндры с диаметром в 100 миллиметров. Поршни в УМЗ 249 выполнены с технологией смещения пальца, что обеспечивает долговечность мотора при его эксплуатации в тяжелых условиях.
• Необходимо сказать, что несмотря на попытки инженеров УАЗа усилить конструкцию силового агрегата УМЗ 4218, обеспечить двигателю необходимую температурную устойчивость не удалось. Объяснить это можно устаревшей конструкцией силового блока, которая, по сути, не менялась с 1956 года, когда был разработан 402 двигатель. Базу этого двигателя используют моторы 421 семейства и силовые агрегаты УМЗ 341 серии.
• В целом можно сказать, что сервисное обслуживание не представляет особой сложности, что позволяет ремонтировать двигатель УМЗ 4218 в большинстве сервисных мастерских. Самостоятельный ремонт этого двигателя также не представляет какой-либо существенной сложности.
• Используемая на последних модификациях мотора УМЗ 4215 инжекторная система впрыска, по отзывам владельцев, не отличалась надежностью, что приводило к частым проблемам с форсунками, замена которых в силу конструктивных особенностей этого силового агрегата представляла определенную сложность.

У автовладельцев большей популярностью пользуются простые карбюраторные версии двигателя, которые отличаются надежностью и простотой обслуживания. Отметим, что карбюраторные версии двигателей не столь критичны к качеству используемого топлива, что позволяет заправлять машину низкооктановым бензином.

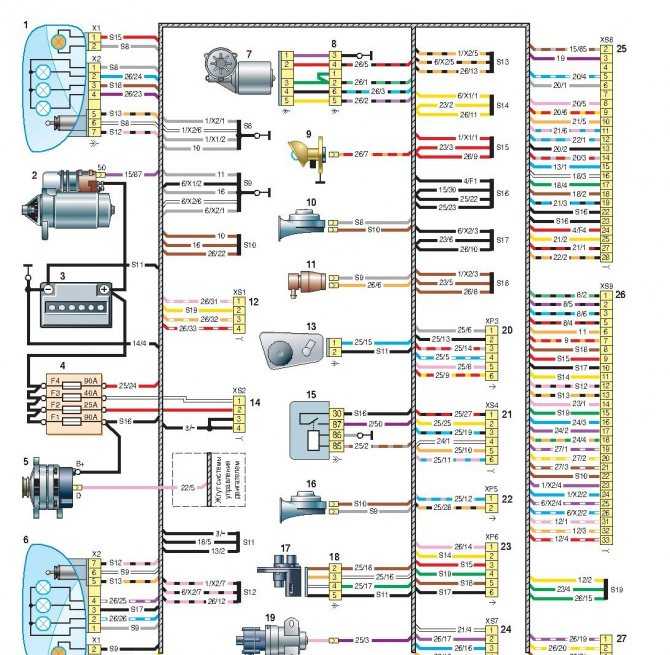

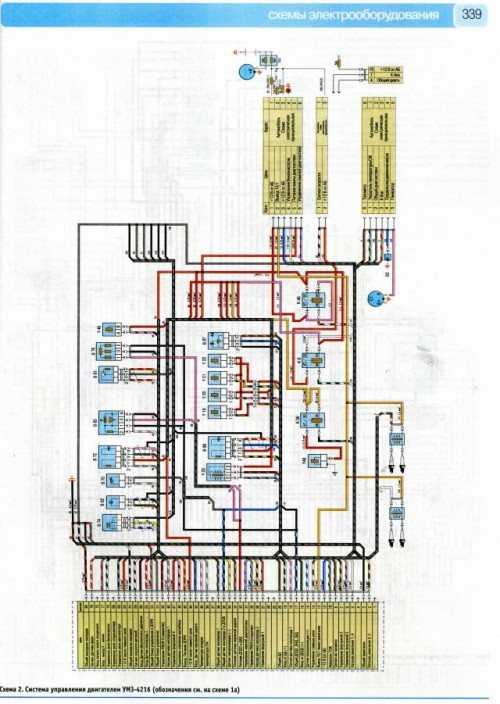

Электрическая Схема Газель Бизнес 4216

Другие изменения связаны с расположением органов управления и на них, пожалуй, не стоит останавливаться. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей , электропроводка имеет свои уникальные особенности.

У данного авто красным выкрашена даже рама, а все навесные детали и колесные диски хромированы.

Выше уже упоминался блок реле и предохранителей, в котором сейчас размещаются все реле, а не крепятся под рулевой колонкой как на предыдущих моделях. А без знаний принципов их работы это сделать непросто. Газель бизнес Замена электро муфты включения вентилятора

Для корректировки топливоподачи в зависимости от температуры воздухапоступающего на вход двигателя, служит датчик температуры, который совмещен с датчиком абсолютного давления. В частности, электропроводка Газель для каждой модификации устанавливается своя.

Похожие материалы. Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

При этом в одном из цилиндров каждой пары будет конец такта сжатия, в другом — конец такта выпуска. Сигнал от указанного датчика используется также для регулирования частоты вращения на оборотах холостого хода через воздействие на регулятор хода. Другие изменения связаны с расположением органов управления и на них, пожалуй, не стоит останавливаться.

Тоже самое касается в принципе и катушек.

Свап Газели: супер быстрое охлаждение

Техническое описание и расшифровка ошибки P0221

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0221 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Датчик положения дроссельной заслонки (TPS) реагирует на движение педали акселератора. Он представляет собой тип потенциометра. Который преобразует положение дроссельной заслонки в выходное напряжение и подает сигнал напряжения на модуль управления двигателем (ECM). Кроме того, определяет скорость открытия и закрытия дроссельной заслонки и подает сигнал напряжения на ECM.

Код P0221 означает, что компьютер автомобиля обнаружил напряжение TPS (датчик «B» положения дроссельной заслонки), выходящее за пределы нормального рабочего диапазона. Когда дроссельная заслонка закрыта, сигнал составляет около 0,45 вольт, а нижний предел в открытом состоянии составляет 0,17 — 0,20 вольт.

Признаки неисправности

Автомобилисты часто интересуются, как влияет датчик распредвала на расход топлива и может ли привести к перерасходу? Это действительно возможно, но только в том случае, если датчик работает некорректно. Заметный перерасход топлива – это первый и один из основных признаков неисправности ДПРВ.

К другим признакам относится:

• Нестабильная работа двигателя. Это выражается в рывках при езде, возможны случаи, когда мотор глохнет «на ровном месте».
• Фиксация коробки передач в одном положении. Исправляется перезапуском мотора. Если возникает регулярно, то проблема в ДПРВ.
• Пропадание искры зажигания.
• Сбои и нарушения при самодиагностике системы.
• Загорается индикатор на приборной панели “check engine” на холостом ходу.

Удобнее всего остаточно определить неисправность датчика положения распредвала с помощью компьютерной диагностики. Специализированное программное обеспечение позволяет считать данные с электронного блока управления и вывести коды ошибок, которые помогают локализировать проблему.Если при диагностике вы столкнулись с ошибками формата P03XX (где вместо ХХ могут быть числа 00, 40-44, 65), то это проблемы именно в ДПРВ. Сигнал от датчика может не поступать, быть прерывистым или слабым. В документации к блоку управления вы можете узнать, что означает каждая конкретная ошибка.Тип впрыска при наличии датчика распредвала с неправильной регистрацией данных переходит в попарно-параллельный. Форсунки выполняют впрыск одновременно в пару цилиндров, находящихся в разных тактах. К примеру, поршни второго и четвертого цилиндров двигаются вниз, однако второй находится в такте рабочего хода, а четвертый выполняет впуск. Проблема в том, что форсунки для обоих цилиндров будут открыты, поэтому в один из цилиндров попадет слишком обогащенная смесь. При следующем вращении получится идентичная проблема, но цилиндры поменяются.Такое поведение опасно для конструкции мотора, а в перспективе может обернуться рядом серьезных проблем.

Газель Бизнес Двигатель Умз 4216 Троит Причины

«Чек» мигает при включении и выключении двигателя UMZ 4216 в бизнесе «Газель»: предпосылки

UMP 4216, сталкиваются с проблемами при запуске устройства, и здесь мигает сигнальная лампа Check Engine. Как устранить этот сбой и какова причина его возникновения.

Характеристики

Прежде чем подробно рассмотреть неисправности, связанные с эксплуатацией и перепрошивкой «ЧЭК» на приборной панели автомобиля «Газель Бизнес

», необходимо рассмотреть технические характеристики УМЗ 4216:

Ошибка и способы устранения

Предпосылки для тройного и мигающего «Проверка» практически идентичны для всех единиц. Основной причиной является неправильное формирование воздушно-топливной консистенции

, так как это называется поломкой в ​​системе зажигания. Но все в порядке.

Плохое топливо

Бедный бензин и обычные ягодицы забивают топливные элементы, а сама система впрыска образует скудную смесь. Сопла должны быть проверены на диагностику и устранение неисправностей. Нашему клиенту лучше всего выполнить эту операцию на специальном щите. Если обнаружено, что элементы забиты, значит, автомобиль работал на плохом топливе.

Еще одним условием является засоренный топливный фильтр, который рекомендуется менять каждые 20000 км. Также стоит изучить характеристики топливного насоса, который может выйти из строя.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз -3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Различные модификации

Типичные неисправности

Завод УМЗ заявляет о ресурсе двигателей линейки 4216 в 250 тыс. до необходимости капремонта. На практике неисправности проявляются раньше.

Основные проблемы, с которыми приходится сталкиваться владельцам коммерческих авто с двигателем УМЗ из рассматриваемой серии:

• высокий расход масла на угар через поршневые кольца;
• подтекания масла;
• стук клапанов двигателя;
• отказ электронных датчиков;
• перегрев двигателя по разным причинам.

К преждевременным поломкам обычно приводят:

• нарушения правил эксплуатации – водитель излишне «крутит» двигатель и перегружает его, или превышает максимально допустимую загрузку машины;
• езда в тяжелых условиях трассы;
• неправильное, неквалифицированное или несвоевременное техническое обслуживание;
• использование плохого топлива, смазки или охладителя.

Брак в серии 4216 относительно редок, поэтому неисправность чаще всего бывает связана с действительной поломкой, а не заводской недоработкой, хотя и такие случаи имеются.

Другие возможные проблемы:

Двигатель «сопливит» маслом, жидкость появляется на деталях.

Возможная причина – износ заднего сальника коленвала. Проблема часто проявляется при долгой езде на оборотах более 2500, 4216-й не предназначен для работы на очень высоких оборотах. Замена сальников проблему полностью устраняет.

Вибрации двигателя, мотор «дергает» на холостом ходу или в движении.

Проблема возникает из-за неравномерности попадания горючей смеси в цилиндры. Ее причинами могут быть неисправности в системе зажигания (свечи, катушки и т.д.) или впрыске (например, засоренная форсунка). Машина потребляет много топлива, на приборной панели может загораться лампочка Check, а в ЭБУ записывается ошибка пропуска зажигания. В этом случае требуется комплексная диагностика.

Двигатель стучит.

Чаще всего причиной становятся разрегулированные клапаны. Для решения проблемы следует провести регулировку. Эта процедура относится к штатным и в норме должна проводиться каждые 15 тысяч пробега. Помимо клапанов, проблему можно частично решить путем установки гидрокомпенсаторов.

Если клапаны в порядке, следует проверить состояние шатунных вкладышей и распредвала.

Вибрация двигателя.

Обычно мотор начинает вибрировать из-за проблем с зажиганием или физическим износом подушек. Возможна также разбалансировка кривошипно-шатунного механизма.

Перегрев двигателя.

Возможные причины того, что двигатель начал греться – поломка помпы или термостата, или образование воздушной пробки в охладительной системе.

Неисправности

Технические характеристики

Неисправности и ремонт двигателя Хантера / Буханки / Газели УМЗ-421

Двигатель УМЗ-421 самая современная генерация мотора ГАЗ-21, по линии УМЗ. Логическое развитие модели УМЗ-417 , с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм),последние версии 421-го, имеют инжекторную систему подачи топлива. Для понимания, нужно внести ясность, моторы семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421. Все эти двигатели значимых конструктивных отличий между собой не имеют.
В отличие от
ЗМЗ-402 , УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92мм на 402-м), поршни со смещением пальца на 7мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали. Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума.
В моторе нет гидрокомпенсаторов и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.

Модификации двигателя УМЗ 421

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

Неисправности двигателей УМЗ 421

Неисправности двигателя УМЗ-421 полностью повторяют проблемы и недостатки мотора ЗМЗ-402 ибо моторы, по большому счету, одни. Решена только проблема с набивкой, в остальном, все те же вибрации, дергания, все та же склонность к перегреву, стуки, постоянная возня с регулировкой клапанов и т.д. Долго говорить здесь не о чем — конструкции 60 лет, мотор тяговитый, это хорошо, но за окном XXI век…
О неисправностях читаем
.

Описание

К 1996 году был разработан и внедрен в серийное производство двигатель новой модели с рабочим объемом цилиндров 2890 куб.см., который соответствовал новым требованиям. Проект получил название УМЗ 421. Фактически УМЗ 421 стал последней версией мотора ГАЗ 21, который пошел в серию в 1957 году. Благодаря увеличенному рабочему объему, увеличенным выпускным клапанам (диаметр вырос на 3 мм — до 39 мм) и ряду других доработок удалось повысить крутящий момент до 22,6 кгс/м и мощность до 125 л.с. (прежние модели имели момент не более 17 кгс/м и мощность не выше 80-90 л.с.).

В рамках проекта УМЗ 421 существовало несколько десятков двигателей, отличающихся друг от друга степенью сжатия, системой питания, навесными агрегатами, типом привода навесных агрегатов и другими узлами. Система смазки всех моторов — комбинированная, от шестеренчатого насоса. Для замены требуется около 6 литров масла, масло рекомендуется полусинтетическое с допусками от 5W-30, 10W-40, 5W-40 или 20W-40. Система охлаждения мотора жидкостная, с принудительной циркуляцией жидкости от насоса.

Ремонт двигателя УМЗ 4216

Во время эксплуатации «Газели» с двигателем УМЗ 4216 возникают различные поломки, одна из самых распространенных проблем – перегрев мотора. Если система охлаждения «воздушит», из расширительного бачка начинает выкидывать тосол (антифриз). В результате перегрева нередко пробивает прокладку головки блока – менять ПГБЦ в целом несложно, и часто водители самостоятельно производят подобный ремонт.

Но проблема в случае перегрева состоит в другом – нередко от высокой температуры на поршнях лопаются перегородки, «залегают» поршневые кольца. Чтобы произвести замену поршней или колец, движок снимать не обязательно, достаточно только скинуть головку блока и масляный поддон.

Капремонт УМЗ 4216 необходим в случаях, когда:

• изношены или повреждены гильзы блока цилиндров;
• стучит (изнашивается) коленчатый вал;
• низкое давление масла в системе, а замена масляного насоса не дает положительных результатов.

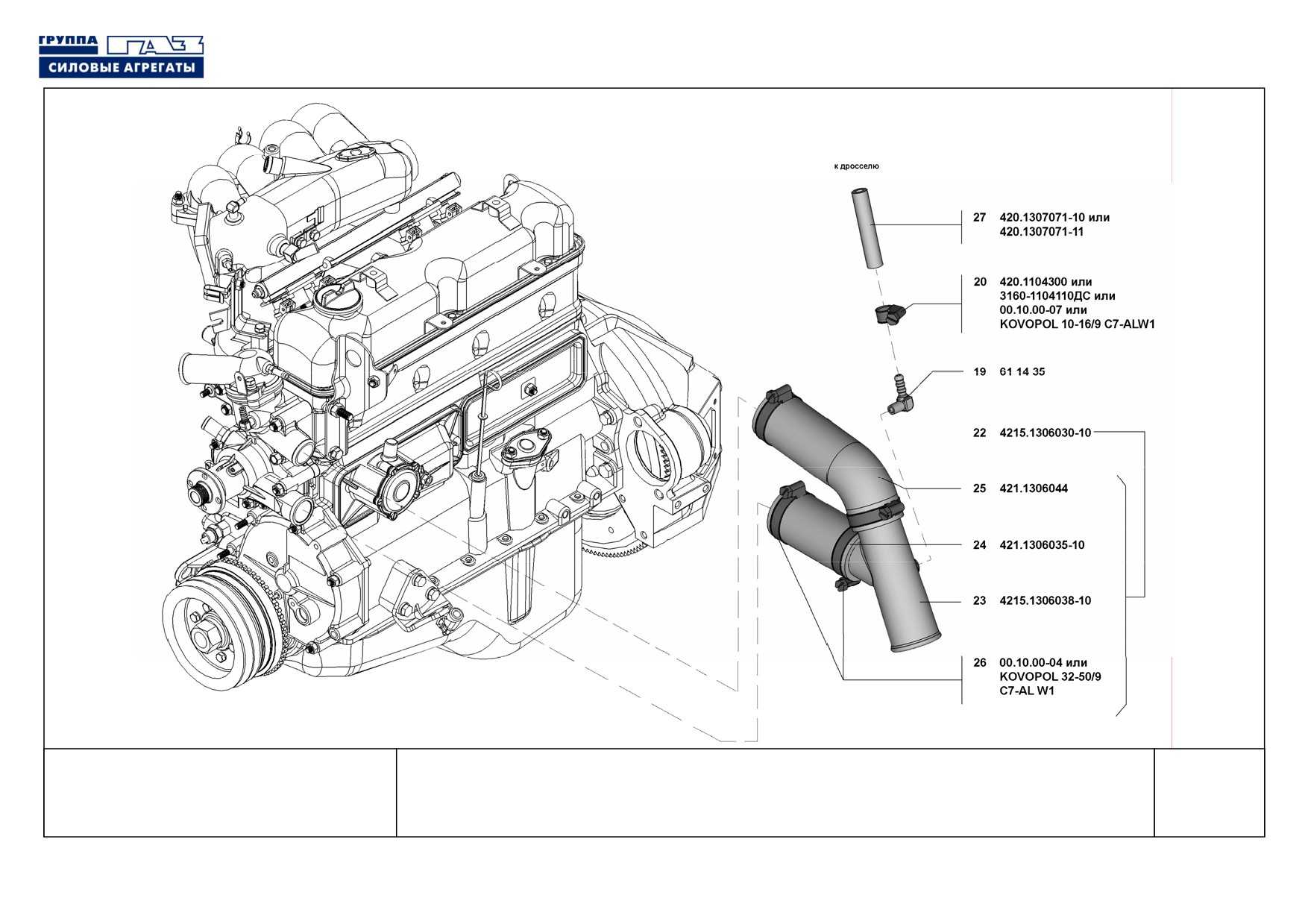

Часто ульяновский движок подвергается перегреву, и водители принимают различные меры, чтобы избавиться от этого неприятного и опасного для ДВС явления. Многие хозяева «Газелей» устанавливают вместо штатного алюминиевого медный трехрядный радиатор охлаждения – медь эффективнее остужает антифриз. Еще один метод борьбы с перегревом – установка электровентилятора охлаждения с тумблером, который находится в кабине у водителя. В момент, когда на панели приборов стрелка датчика начинает показывать критическую температуру охлаждающей жидкости, водитель принудительно включает вентилятор, и температурный режим приходит в норму.

SKODA RAPID – любая поездка в удовольствие

Шкода Рапид – самый доступный автомобиль, из всей линейки SKODA представленной в России, однако он оснащён самыми современными опциями, обычно предлагаемыми для автомобилей классом выше. Внешность дорогого европейского автомобиля, в дизайне которого нет случайных деталей в сочетании с удобством и функциональностью, превзойдёт все ваши самые смелые ожидания. Всё продумано – до мелочей.

И дело не только в удовольствии, которое вы получите при скоростном прохождении связки поворотов – хотя и его SKODA RAPID с лёгкостью вам обеспечит. Множество деталей, которые способны сделать каждую поездку максимально удобной и комфортной – вот за что ценят автомобили SKODA более чем в сотне стран мира.

В целом, его можно назвать «горожанином» компактного класса. В то же время, Шкода Рапид — это семейный автомобиль, его просторный салон и вместительный багажный отсек отлично подойдёт для путешествий всей семьёй. Поместится практически всё и даже больше! А если места всё-таки окажется мало — багажную полку легко снять, а сиденья второго ряда — сложить.

Под капотом – тоже есть чем впечатлиться. Двигатели SKODA RAPID – это воплощение всей инженерной мощи автоконцерна «Volkswagen». Их экономичность и надёжность, проверенная временем, гарантирует вам годы бесперебойной работы в условиях самого напряжённого графика в самых сложных дорожных условиях.

Семейный автомобиль должен быть по-настоящему комфортным, причём не только на первом ряду, но и на втором. Ведь в настоящей семье должно быть одинаково удобно всем. SKODA RAPID – полностью отвечает этим требованиям, ведь это автомобиль, в котором каждый найдёт для себя удобное и комфортное место. Даже в самой длительной поездке.
