Что такое реле бензонасоса и зачем оно необходимо

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей.

Во втором случае причины поломок обычно заключаются в следующем:

• Использование плохого топлива, которое не соответствует стандартам качества.
• Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
• Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
• Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
• Выход из строя реле или предохранителя.

ВАЗ 2107 оснащается инжекторным насосом – это достаточно надежное приспособление, редко выходящее из строя.

В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

1. При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
2. Поставить заглушка при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
3. Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать достаточно сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
4. Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
5. На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
6. При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

В отличие от более старых моделей, ВАЗ 2107 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа. Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь.

Сделать это довольно просто:

• Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
• Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
• Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
• При наличии напряжения 12В необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Почему бензонасос ВАЗ 2110 не включается

Желая запустить двигатель при полной исправности всех систем (стартер вращает мотор, на свечи подаётся искра, а в баке достаточно бензина) можно столкнуться с проблемой в подаче топлива. Причина – на вашем ВАЗ 2110 не работает бензонасос. Либо он сломался и переставал поддерживать необходимое давление, либо на него не поступает электропитание. Также, поломка может произойти на ходу, что повлечёт остановку работы двигателя.

Рис.1. Схема подачи топлива двигателя с системой впрыска топлива: 1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

Не работает бензонасос на ВАЗ 2110 инжектор 8 клапанов причины

В том случае, если звук работающего моторчика помпы не слышен, то это означает, что на узел не поступает питание или он выработал свой ресурс. Плохой контакт – частая причина неисправности.

Кроме этого, на ВАЗ 2110 топливный насос может отказать в работе по следующим причинам:

• вышло из строя реле;
• сгорел предохранитель;
• обрыв обмотки моторчика;
• окисление контактов;
• механическое повреждение (удар по бензобаку снизу).

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

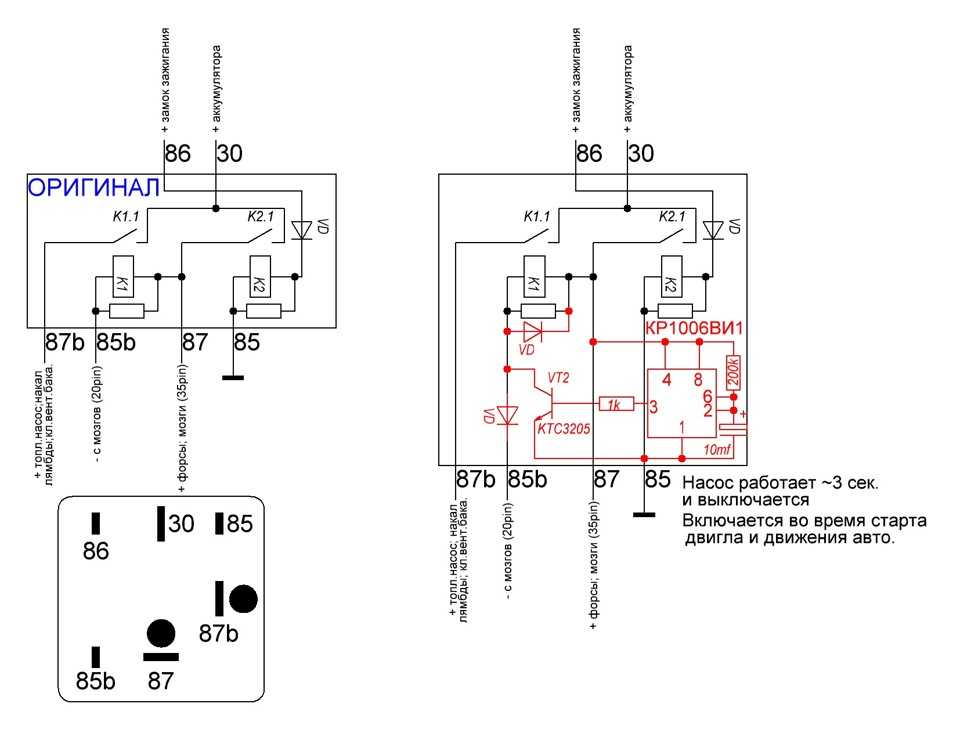

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Схема электропроводки Ваз 2107 инжекторная проводка

В середине 90-х годов начался массовый переход российских моделей с карбюраторной на инжекторную систему питания. Эта переквалификация коснулась и автомобилей ваз 2107, 21074. В результате модель получила новые элементы, конструктивно отличающие ее от предшественника:

• электрический бензонасос. Осуществляет забор топлива из бака, поддерживая постоянное давление в топливной магистрали. Вариация с карбюратором имела механический бензонасос;
• топливные форсунки, которые осуществляют впрыск непосредственно в камеру сгорания. Поэтому бензовоздушная смесь образуется непосредственно в камере сгорания. На предыдущей модификации смесь образовывалась вследствие открытия воздушной заслонки карбюратора;
• новые блок управления двигателем, который определяет момент впрыска и принудительно совершает его. Топливная смесь попадает в цилиндры принудительно с инжекторной системой, в то время как в карбюраторе подача топлива осуществляется за счет разреженного давления после открытия клапана.

Соответственно, электрическая схема Лады несколько изменилась:

• добавилась колодка жгута проводов к топливной рамке;
• были подведены свои провода от контроллера к жгуту системы зажигания;
• появились датчики радиатора и вентилятор;
• электробензонасос тоже был подключен в схему;
• сам ваз 21074 инжектор получил датчики массового расхода воздуха, кислородный показатель, положения коленвала, а также специальный клапан в самой магистрали.

У ВАЗа с двигателем типа инжектор возникает меньше проблем. Множество электронных реле управления оборудованием вполне надежны. Однако система все же не лишена недостатков. С аккумулятором некоторые зарядные устройства не дружат, блок управления электропневмоклапаном иногда сбоит, не срабатывает включатель света при открытии передней двери.

Помочь разобраться с описанием и ремонтом поможет электросхема ваз 2107 с инжектором. Далее указана цепь для моделей, оснащенных генератором 37.3701.

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Его месторасположения в автомобиле ВАЗ 2107 под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене предохранителя цепей противотуманных фар следует выполнить следующую последовательность операций:

1. Выключить питание автомобиля;
2. Требуется с помощью отвертки отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ;
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, откроется доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену предохранителя.
5. Собрать все элементы и выключатели в обратной последовательности, убедится в работоспособности противотуманных фар.

Почему бензонасос не качает бензин

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

плохо качает бензонасос и не создает нужного давления; бензонасос не качает при включении зажигания; С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Что такое бензонасос и для чего он нужен

Итак, первое о чем хочу поговорить — это о том, что такое бензонасос и для чего он предназначен. Как уже можно понять из названия, бензонасос происходит от двух слов: бензин и насос, то есть это насос, который качает бензин, тут вроде все понятно, и ничего сложного в этом нет. В топливной системе бензонасос — если сравнивать с человеческим организмом можно назвать сердцем, поскольку наше сердце тоже — своего рода насос или помпа, которая качает кровь, обеспечивая организм всем жизненно важным. Без сердца (бензонасоса) жизнь невозможна, это касается и машины с нерабочим бензонасосом. Автомобиль превращается в статическую груду металла, которая ни на что не способна.

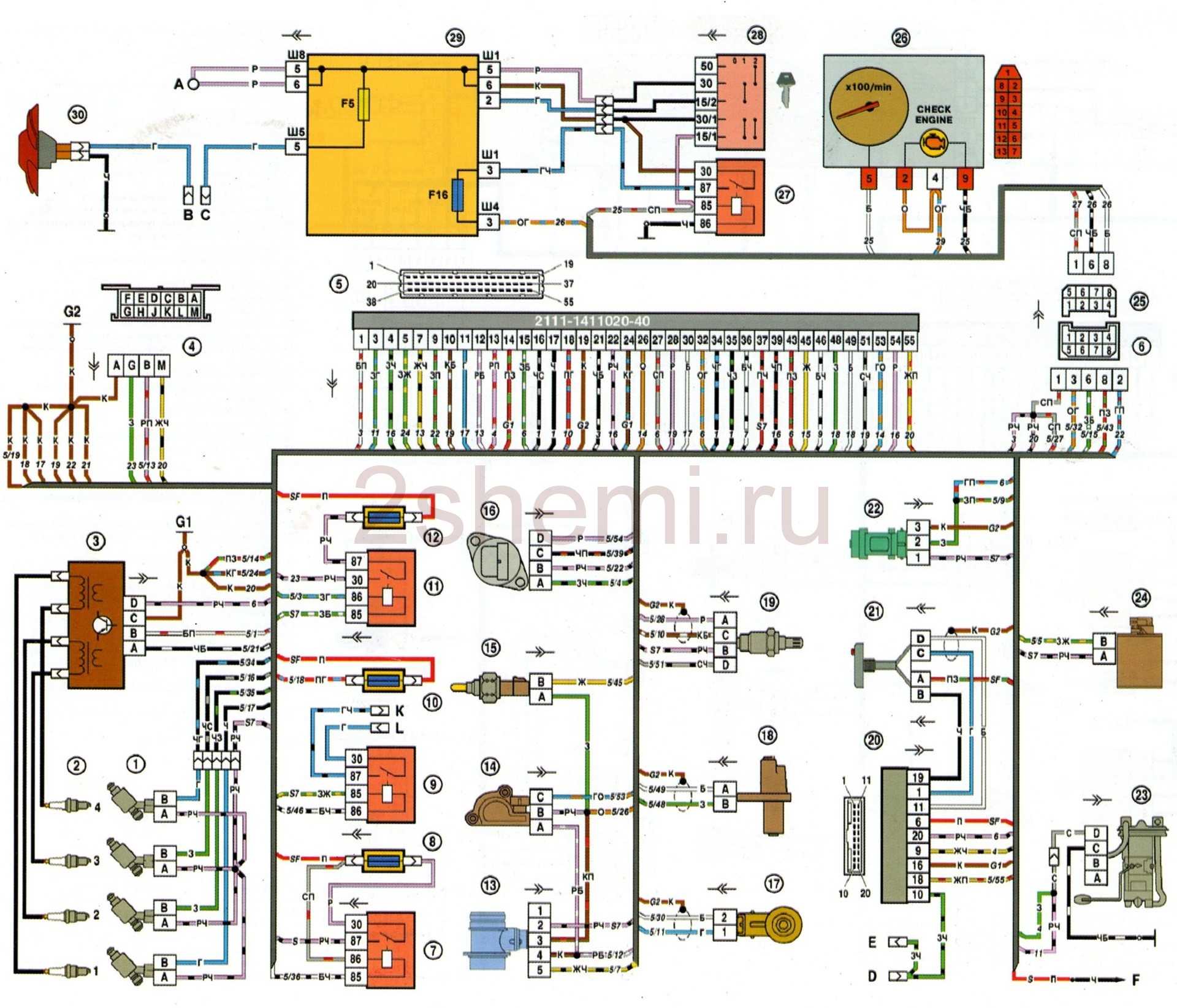

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

А — к клемме «В+» генератора; В — колодка, присоединяемая к колодке К жгута системы зажигания; С — колодка, присоединяемая к колодке L жгута системы зажигания; D — провод, присоединяемый к выключателю плафона освещения салона; Е — провод, присоединяемый к бело-чёрным проводам, отсоединённым от выключателя плафона освещения салона; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; К — колодка, присоединяемая к колодке В жгута переднего; L — колодка, присоединяемая к колодке С жгута переднего.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Неисправен бензонасос или топливный насос ваз 2114

Снимаем фишку топливного насоса, подключаем контольку 12в, либо мультиметр на средние провода фишки (черно-белый провод и темно-серый), включаем зажигание, контролька должна загореться на 3 сек. Значит проблема в топливном насосе (либо в их фишках и соединениях внутри бака).

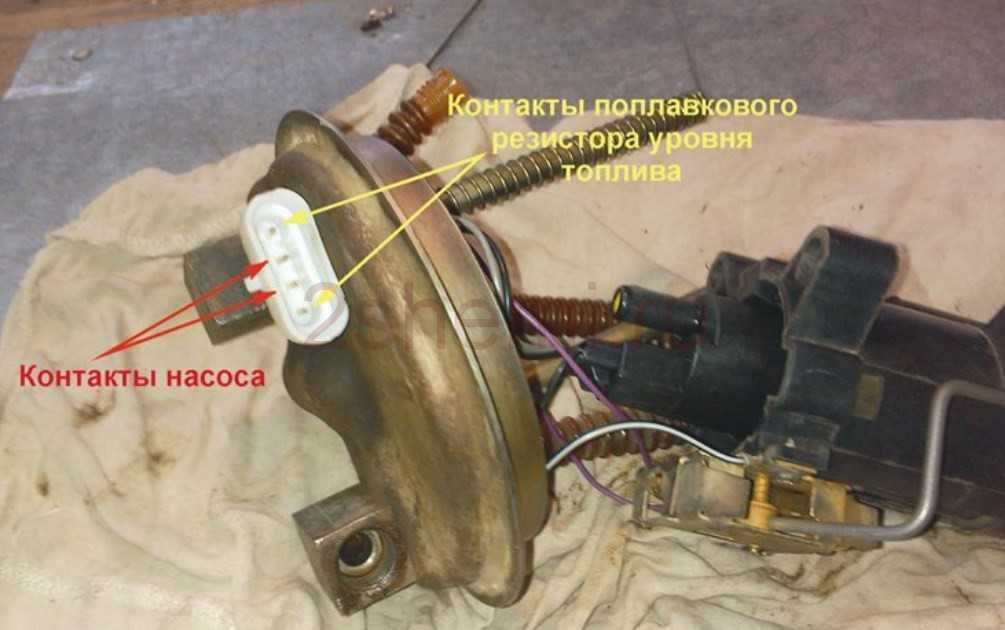

У меня идет 3 провода, хотя их 4.

Слева красно-синий не задействован

Черно-белый это минус топливного насоса (он постоянный, возле ручника прикручен)

Темно-серый + топливного насоса

Справа красный – на показание топлива в приборке

Если не приходит с фишки + или -.

Проверяем минус.

Контрольку на бело-черный провод и на +АКБ. Должна загореться. Минус есть. Он от кузова постоянный, если его нет, то он прикручен возле ручника.

Проверяем +.

От темно-серого контрольку кидаем на корпус авто или минус АКБ, включаем зажигание, контролька должна загореться на 3 сек (прокачка насоса), если нет, смотрим реле и предохранители под панелью со стороны пассажира.

Предохранители и реле. Первое — это посмотреть предохранитель главного реле и само реле, т.к. из за него тоже не будет прокачки (я проверял включив зажигание и вытаскивал, втаскивал реле туда сюда, сразу слышно рабочий реле).

Далее предохранитель бензонасоса и само реле (которое при исправном, включив зажигание слышно как через 3 сек. отщелкивается).

Выбор топливного насоса

Конструкции насосов для ВАЗ-2107 у разных производителей отличаются. Специалисты и любители автомобильной классики за годы эксплуатации машин выработали свою точку зрения на состояние рынка запчастей.

Для инжектора

Многие владельцы ВАЗ классической линейки предпочитают ставить на свои авто подходящие детали от импортных машин.

Бензонасос на “семерку” (21073-113909-02 ВАЗ-2107 инж 7246 TSN) можно заменить, например, узлом от Honda Оригинал и других марок.

Номера замены:

• 17040S50930;
• 17040S3A000;
• 17708SFB013;
• 17040S2R000;
• 17040S2K000.

Стоимость аналогов часто ниже цены российских производителей и выше качеством. Электронасос для Хонды можно купить за 800-900 руб., а родной узел стоит 1250-1390 руб.

Для карбюратора

С карбюраторными вариантами машин можно выбрать отечественного производителя ДААЗ – дочернего предприятия ВАЗ из города Димитровград. Но большинство автолюбителей считают наиболее соответствующими показателю цена/качество бензонасосы фирмы ПЕКАР.

Владельцы классики ВАЗ отмечают, что топливные узлы от ДААЗ отличаются инженерными ошибками – часто образуются паровые пробки, в холодное время не работает подкачка, а летом греются.

Насосы ПЕКАР стоят дороже – около 1000 руб. Продукт компании ДААЗ можно купить за 600 руб. Отличается, соответственно, и цена ремкомплекта: ПЕКАР – 350 руб., ДААЗ – 120 руб.

Замена электробензонасоса на ВАЗ

1. Уменьшить давление в системе подачи топлива.
2. С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
3. Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
4. К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
5. Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
6. Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
7. Монтаж насоса производить в обратной очередности.

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

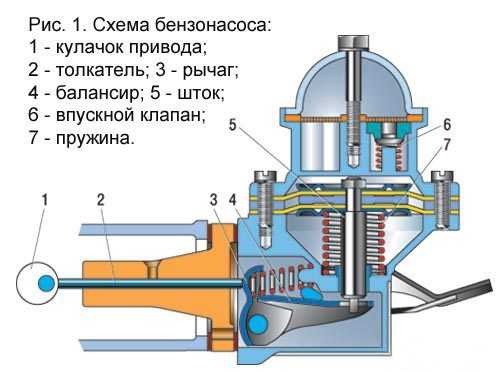

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
2. Снимите воздушный фильтр вместе с его корпусом.
3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
4. Открутите крепежные гайки, которые удерживают сам насос.
5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
12. Поменяйте прокладки насоса, если в этом также есть необходимость.
13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

 Загрузка …

Распиновка БН ВАЗ 2113, 2114, 2115

– блок-фары; – моторедукторы очистителей фар*; – противотуманные фары*; – датчик температуры окружающего воздуха; – звуковые сигналы; – выключатель лампы освещения моторного отсека; – электродвигатель вентилятора системы охлаждения двигателя; – генератор; – датчик сигнализатора недостаточного уровня масла; – датчик уровня омывающей жидкости; – датчик износа колодок передних тормозов; – наконечники проводов, подключаемые к общему насосу омывателя стекол**; – насос омывателя ветрового стекла; – насос омывателя фар*; – наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; – датчик сигнализатора недостаточного давления масла; – лампа освещения моторного отсека; – наконечник провода для подключения к жгуту проводов системы управления двигателем; – моторедуктор очистителя ветрового стекла; – стартер; – колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; – датчик указателя температуры охлаждающей жидкости; – выключатель фонарей заднего хода; – датчик сигнализатора недостаточного уровня тормозной жидкости; – аккумуляторная батарея; – датчик сигнализатора недостаточного уровня охлаждающей жидкости; – реле включения противотуманных фар; – монтажный блок; – выключатель стоп-сигнала; – штепсельная розетка для переносной лампы; – лампа подсветки шкалы гидрокорректора; – выключатель лампы сигнализатора включения стояночного тормоза; – колодка для подключения лампы подсветки; – выключатель ламп освещения приборов; – подрулевой переключатель; – выключатель аварийной сигнализации; – реле элемента обогрева передних сидений; – выключатель зажигания; – предохранитель цепи фонарей заднего противотуманного света; – предохранитель цепи элементов обогрева передних сидений; – предохранитель цепи блокировки замков дверей; – лампа подсветки передней пепельницы; – реле зажигания; – прикуриватель; – лампа освещения вещевого ящика; – выключатель лампы освещения вещевого ящика; – электродвигатель вентилятора отопителя; – дополнительный резистор электродвигателя отопителя; – переключатель вентилятора отопителя; – лампа подсветки переключателя отопителя; – лампа подсветки рычагов отопителя; – моторедукторы электростеклоподъемников передних дверей; – переключатель электростеклоподъемника правой передней двери(расположен в правой двери); – моторедукторы блокировки замков передних дверей; – провода для присоединения к правому переднему громкоговорителю; – моторедукторы блокировки замков задних дверей; – провода для присоединения к правому заднему громкоговорителю; – блок управления блокировкой замков дверей; – провода для присоединения к радиоаппаратуре; – выключатель очистителей фар*; – выключатель элемента обогрева заднего стекла; – реле включения фонарей заднего противотуманного света; – колодка для подключения к элементу обогрева правого переднего сиденья; – выключатель фонарей заднего противотуманного света; – выключатель элемента обогрева правого переднего сиденья; – выключатель противотуманных фар*; – выключатель ламп наружного освещения; – выключатель элемента обогрева левого переднего сиденья; – колодка для подключения к элементу обогрева левого переднего сиденья; – провода для присоединению к левому переднему громкоговорителю; – переключатель электростеклоподъемника левой передней двери(расположен в левой двери); – переключатель электростеклоподъемника правой передней двери(расположен в левой двери); – провода для присоединения к левому заднему громкоговорителю; – боковые указатели поворота; – выключатели плафона на стойках передних дверей; – выключатели плафона на стойках задних дверей; – плафон; – плафон индивидуального освещения салона; – колодка для подключения к жгуту проводов электробензонасоса; – выключатель лампы освещения багажника; – комбинация приборов; – лампа освещения багажника; – блок индикации бортовой системы контроля; – маршрутный компьютер*; – колодка для подключения жгута проводов системы управления двигателем; – задние наружные фонари; – задние внутренние фонари; – колодки для подключения к элементу обогрева заднего стекла; – фонари освещения номерного знака; – дополнительный сигнал торможения, расположенный на спойлере.

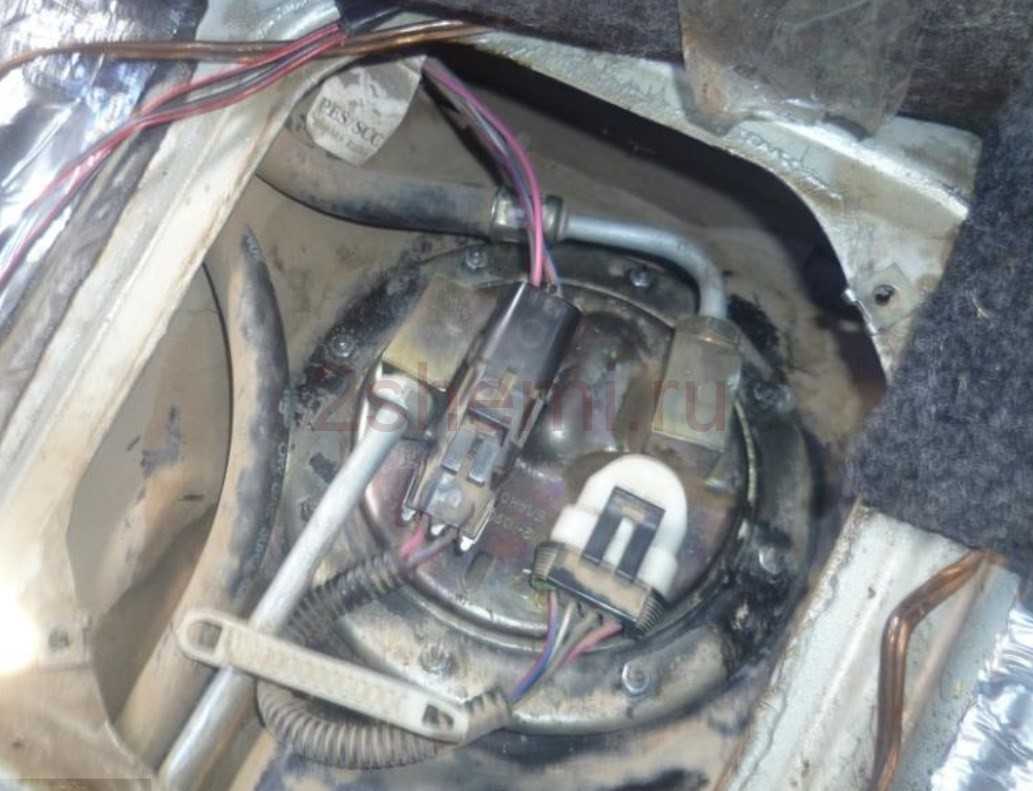

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Где находится блок предохранителей и реле?

На автомобилях ВАЗ 2107 блок предохранителей(БП) и реле состоит из корпуса с крышкой, с комплектом из плавких вставок расположенных на электронной плате. Каждый предохранитель отвечает за работу определённой электрической цепи или группы.

Дополнительно на плате размещена группа реле объединённая в блок электромагнитных реле, обеспечивающая включение или отключение электрооборудования и приборов.

Фото. Расположение блока предохранителей ВАЗ 2107

Для удобства пользования и обслуживания блок предохранителей (БП) на автомобилях размещается не зависимо от выпуска моделей 2107, с правой стороны автомобиля под капотом, напротив сиденья для пассажира (см. фото выше).

В случаях отказа или неисправности в работе электрооборудования автомобиля ВАЗ 2107 каждый автовладелец должен знать место расположение блока реле и предохранителей.

Старые и новые модели блоков предохранителей немного отличаются, по этому рассматривать их лучше отдельно.

Как поменять сеточку на бензонасосе ваз 2110

Сеточка на заборнике топлива – это фильтр грубой очистки. Благодаря действию этого элемента в крыльчатку топливного насоса не попадают: крупные частицы грязи, льда, ошмётки отложений смол и ржавчины. Первый признак того, что сеточку надо менять, это дергание машины при разгоне и плохая тяга при уровне топлива в баке, менее 20%.

Допустим, модуль подачи топлива вы уже сняли, как это было описано в руководстве выше по тексту.

Далее следует сделать следующие шаги:

• Отсоединить разъем бензонасоса (очень ломкий на ВАЗ 2110);
• Снять с двух направляющих шпилек стопорные кольца;
• Разъединить модуль на две, о затем на три части;
• На дне стакана, гарантировано будет скопление грязи. Её надо очистить;
• Сама сеточка крепится к центральной части модуля на фиксатор;
• Снимаем её и чистим посадочное место;
• Устанавливаем новый фильтр грубой очистки;
• Собираем топливный узел в обратном порядке и устанавливаем в бензобак.

Перед установкой лючка, необходимо несколько раз включить зажигание и проверить моторчик с датчиком уровня горючего на работоспособность. А также, проконтролировать герметичность топливных штуцеров после демонтажа. Если всё в порядке, значит сетка бензонасоса ВАЗ 2110 поменяна успешно.

Замена блока предохранителей ВАЗ 2107. Видео

Работа по замене блока предохранителей и реле выполняют только в случае невозможности ремонта старого блока и необходимости установки нового.

Видео замены блока предохранителей ВАЗ 2107

Последовательность операций следующая:

1. Отсоединяется от АКБ клемма массы
2. Снимается корпус воздушного фильтра
3. Отстыковывают все жгуты, которые подходят к блоку предохранителей
4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, далее отсоединяется жгут с разъёмом от блока предохранителей.
5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем Крепления блока предохранителей и реле ВАЗ 2107

Откручиваем болты

Монтируется новое устройство в обратной последовательности.

Предназначение

Бензонасос электрический ваз 2110

Принципиальная работа электрического бензонасоса основана на проталкивании топлива под давлением в двигатель. Обычные бензонасосы ваз засасывают бензин из бензобака, незначительный промежуток от насоса до карбюратора позволяет работать при низком давлении. Электрические бензонасосы первых выпусков ВАЗов работали с одинаковой скоростью. Промышленностью налажен выпуск насосов соответствующих растущим требованиям автомобилестроения, теперь работа их полностью зависит от скорости работы двигателя.

Примечание. Электронная система автомобиля осуществляет контроль над работой бензонасоса. Она соответствует нескольким факторам: температуре окружающей среды, в каком положении дроссель заслонки, состав выхлопных газов.

Работа электрических бензонасосов осуществляется под давлением, поэтому повышается шум и быстрое нагревание. По этим причинам устанавливаются они в бензобаке. Бензин охлаждает и глушит звук работающего насоса.
