Диагностика и замена топливного насоса на автомобилях ваз 2110/2112

На видео все этапы диагностики бензонасоса

Пример на видео: берём питание с разъёма главного реле

Если не правильно показывает примерно + — 3 литра, то это погрешность, а так лучше поставить бортовой компьютер, он более точные даёт показатели, не нужно сразу лезть в дебри.

У меня бензонасос перестал работать когда вышел из строя блок управления двигателем )).

меня уже задрал этот моторчик. включаю зажигание,реле щёлкает,насос не качает. лузу рукой в ноги пассажира,шевелю провода,не помогает.буру отвёртку и постукиваю по реле.после этих действий,насос при очередном включении зажигания начинает качать.

дальше хуже,теперь насос отказывает при движении!

всё там обшарил,менял местами реле,предохранители,прощупывал на сколько под панель уходят провода,ни чего нет!

как меня достала уже эта машина! глохнет ещё от того,когда на 3 скорости внатяг подкатываешься к светофору и выдёргиваешь передачу,мотор как не может обороты удержать и глохнет! менял ДПДЗ,ХХ,чистил дроссель и тд и тп,проблема не решается!

на форуме драйв2 ру,разговорился,меня заверили,что не я один такой,таких как я тысячи!и ни кто не может найти причину,почему мотор не держит планку низких оборотов и проваливается.

так же,как вибрация на 100км/ч в руле.

и балансировал колёса в разных СТО и диски менял и ступ. подшипники и торм. диски,всю подвеску полностью поменял,проблема НЕ РЕШИЛАСЬ! как било в руль на 100 км,так и продолжает!

а датчики,это отдельная тема! постоянно ездил с горящим чеком. мне надоело платить по 450 руб за комп. диагностику. купил БК ОРИОН 10. теперь он мне выдаёт сам ошибки. то низкое напряжение на ДПДЗ,то датчик детонации и тд.что это за датчики,которые так мало работают и нужно бежать за новым?

утром заведёшь,обороты хх 1500 и сами собой поднимаются до 2000! заглушил-завёл-нормально стало. прогрел,поехал,где то на перекрёстке останавливаешься,обороты 1300-1500 при 90С!

и это ПОСТОЯННО так,вечно что то мешает просто ездить,эти мелочи уже бесят!

спустило колесо,отвёз его на СТО,тебе заклеили,накачали и поехал дальше.тут всё понятно. а эта электрика,она высушила весь мозг,какое всё сырое и не приспособленное к эксплуатации.

какая нибудь старая тойота,80х годов,с архаичным инжектором таких проблем не доставляет,всё как часы работает.

а ВАЗ,это машина из АДа и для чертей.

Проверьте датчик массового расхода воздуха. у меня было такое на калине он не корректно работал. напряжение на нем должно быть о,96-1.01 а у меня выдавал 1,06. поменял его и перестала глохнуть.

Да у меня тоже самое было , купил на разборе за 1000 , все ъорошо работает .

У меня наоборот, включаю зажигание, насос работает и не выключается, выключаю зажигание, выключается через секунд 30.

мозги прошивка настройки

Проверь контакты массы эбу, у меня проблема после чистки ушла, а биение из за изношенных приводов

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также о том, как диагностировать его поломки на ранних стадиях. Если вдруг все вышесказанное симптомы начали проявляться, необходимо пережать топливный шланг обратки, чтобы определить, есть ли в системе давление. При этом необходимо совершать это действие как можно резче. Как правило, максимальное значение давления в топливной рампе составляет около 7 кгс/см2. В среднем же более-менее нормальный бензонасос показывает давление на выходе около 5 кгс/см2. В инструкции по эксплуатации автомобиля можно прочитать, что минимально допустимое значение давления составляет около 4 кгс/см2. Но это в теории, практика показывает, что при условии, если насос развивает такое давление, он еще может достаточно долго прослужить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

Предотвращение проблем с бензонасосом

Регулярная замена топливного фильтра

Чтобы избежать неприятностей с бензонасосом, регулярно меняйте топливный фильтр. Это поможет избавиться от частиц грязи и других загрязнений, которые могут забить фильтр и мешать нормальной работе бензонасоса.

Использование высококачественного топлива

Чем лучше качество топлива, тем меньше вероятность его загрязнения. Использование высококачественного топлива поможет избежать некоторых проблем с бензонасосом и продлить срок его службы.

Избегайте заправки топливом с низким уровнем

Если уровень топлива ниже, чем нужно, это может привести к работе бензонасоса на сухую. Это значит, что бензонасос не будет иметь возможности смазываться и охлаждаться, что может привести к его поломке.

Не допускайте обезвоживание топливной системы

Обезвоживание топливной системы может произойти, если пустить топливо до полного исчезновения в баке. Это может привести к образованию коррозии в бензонасосе и его поломке. Поэтому, следите за уровнем топлива и не допускайте его полного исчезновения в баке.

Что делать

Следует сначала определить конкретную причину поломки. Из всего вышесказанного можно сделать вывод, что причин бывает достаточно много, поэтому работу придется проделать не маленькую, но она всем будет под силу. Задачей второй необходимости будет устранение неисправности. Начинать самостоятельную диагностику лучше с проверки питания. Затем проверяем диафрагму. Первое для электрических, а второе для механических.

На заметку!

Помимо всей конструкции бензонасоса важно не забыть про составляющие его детали, которые тоже обязательны к проверке. Есть много способов, как проверить топливный насос

Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса

Есть много способов, как проверить топливный насос. Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса.

Сам бензин попасть в машину не сможет, поэтому бензонасос – одна из главных деталей машины. Проводить его диагностику нужно постоянно, а не только когда уже поломка приведет к остановке автомобиля где-нибудь на трассе или что еще хуже в поле без проезжающих мимо машин. Следить за состоянием своего авто нужно точно так же, как и за своим здоровьем, если вы любитель машин. Желательно устраивать «поддерживающую терапию». Она будет актуальна для тех, кто хочет продлить жизнь насоса.

Старайтесь следить за качеством используемого топлива. Исключайте и предотвращайте попадание воды в бак автомобиля. Когда наступает время технического осмотра, то не поленитесь заменить топливные фильтры. Если заметили повреждение на топливном баке, демонтируйте топливный насос. Следите за своей машиной и чистите топливный бак. Передвигаться с почти пустым бензобаком не стоит.

Всем известно нахождение насоса в бензине, за счет которого он охлаждается, так вот если ездить с пустым баком, то он может нагреваться, а в дальнейшем и совсем сгорать. Все материалы, представленные выше, помогут починить топливный насос, или хотя бы понять причину поломки, если нет плюса или при других признаках.

Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

Новый топливный насос ВАЗ 2110, выбор изготовителя (Bosch)

Несомненно, преимущество отечественного автопрома в богатом разнообразии дешевых деталей для замены. Тем не менее, среди около двух десятков производителей топливных насосов рекомендуется покупать бензонасос ВАЗ 2110 Bosch, отличающегося высокими эксплуатационными и техническими показателями.

Цена на бензонасос для 2110 серии от Bosch будет варьироваться в пределах от 1200 рублей и больше. При покупке слишком дешевого аналога велик риск натолкнуться на низкокачественную подделку. Потому желательно покупать в магазинах, представляющих официального дилера Bosch.

Устройство и принцип работы реле

Вначале нужно разобраться, как работает данное устройство и какие функции выполняет. Реле – это электромагнитный выключатель, соединяющий и разъединяющий цепь при создании определенных условий. По внешнему виду он представляет собой короб с вилкой, имеющей выходы американского вида.

У реле есть 9 выводов, каждый из которых обозначен особой маркировкой:

• Напряжение + 12 В имеют три вывода – независимо от зажигания данное напряжение имеет вывод 30, при работе стартера – имеющий маркировку 50, при работающем зажигании – обозначенный цифрой 15.
• Сигналы от системы зажигания передает TD.
• Информацию о температуре мотора от блока, управляющего впрыском KE, передает TF.
• Масса – вывод 31.
• Также есть три выхода: за включение пусковой форсунки отвечает 87V, 87H идет на обогрев кислородного датчика, подачу электропитания к топливному насосу или БН производит 87.

Схема реле топливного насоса

Все вышеперечисленные функции должно выполнять реле, если он не справляется хотя бы с одной, значит, произошла поломка. Чтобы разобраться, что привело к выходу из строя, нужно разобраться, по какому принципу работает данный механизм.

Когда водитель включает зажигание в положение «ON», срабатывает реле, и насос начинает нагнетать давление в трубках, по которым идет топливо. В некоторых авто ТН активируется в момент открытия водительской двери. Реле на несколько секунд включает бензонасос, внутри которого находится электродвигатель, поднимающий давление до рабочего. В дальнейшем насос будет запускаться только при определенных условиях. Для этого должен работать мотор, либо это возможно при прокрутке мотора стартером.

Реле бензонасоса

Когда включается ТН, слышен характерный щелчок, а если его нет, машина не заводится

Во время проведения проверки важно учитывать, что даже сломанное реле может функционировать при включении стартера и исправном управляющем транзисторе

При пуске «холодного» мотора пусковая форсунка и стартер работают в течение одного и того же промежутка времени. Длина временного промежутка зависит от температуры движка. Время работы форсунки устанавливает реле на основе температурных показателей, полученных от блока управления впрыском. На старых авто не было обогрева датчика кислорода, а на новых он запускается различными способами. В некоторых моделях реле предусмотрено, чтобы датчик включался одновременно с насосом.

Самостоятельное устранение неисправностей реле

Ваз 2110 реле электробензонасоса

Основные причины, которые могут привести реле в неисправное состояние:

• срок эксплуатации превысился значительно;
• низкокачественный материал катушки реле и его контактов;
• неправильное соединение электропроводки реле и т.п.

Ваз 21102 реле бензонасоса

Как правило, причин выхода реле — бесчисленное множество, а исход один – автомобиль просто не заводится. Следовательно существует два возможных варианта: поломка реле или бензонасоса(см.Ваз 2110: проблемы бензонасоса и все про это). Если слышен хоть какой-либо электрический звук во время попытки завести автомобиль, значить реле функционирует исправно, а проблема кроется в бензонасосе.

Ваз 21104 реле бензонасоса

Главной и наиболее распространённой причиной невозможности привести двигатель в активное состояние, является засорение сеточки бензонасоса. В связи, с чем её необходимо заменить, чтобы ликвидировать данную сложившуюся проблему:

• Первостепенно, следует отключить аккумулятор, тем самым временно обесточив автомобиль с целью соблюдения мер безопасности.
• Затем необходимо сбросить давление, для этого сбоку алюминиевой лампы нужно открутить пластмассовый колпачок.
• Затем, в центре будет расположен штуцер, на который необходимо будет надавить каким-либо твёрдым тупым предметом. После чего из него потечёт жидкость (бензин), таким образом будет сброшено давление внутри бензонасоса.
• После сбрасывания давления, штуцер необходимо будет закрутить ранее снятым из него колпачком.

Маркировка реле электробензонасоса

Признаки неисправности

По названию этой детали можно определить, зачем именно она нужна. Насос является одним из главных элементов любой машины. Его принцип работы не зависит от размеров и модели. Отвечает он за перекачку бензина из топливного бензобака в карбюратор, или инжектор, смотря какая модель. Раньше в автомобилях были механические насосы, сейчас же все чаще встречаются машины с электрическими. Они вообще встречаются там, где есть инжектор, механические соответственно наоборот. Эл. Насосы так же выполняют функцию создания оптимального давления для более правильной и эффективной циркуляции смеси.

Что касается работы, все довольно просто. Бортовой компьютер подаёт команду насосу, и он в свою очередь начинает перекачивать бензин. Чтобы понять, что насос перестал работать, вначале придется немного ознакомиться со структурой ТС.

На заметку!

Поломка может находиться в любой части, как самого насоса, так и прилежащих к нему деталей.

Основные признаки неисправностей:

1. Ослабление мощности. Первая причина и не единственная, почему не качает бензонасос – потеря мощности. Машина не всегда реагирует на работу педалью акселератора, начинает медленнее ездить, странно дергается во время передвижения. Всеми этими действиями она даёт понять, что упало давление подачи топлива в рампе. Эффективность работы насоса может упасть из-за снижения давления. Особенно заметной будет топливного насоса при поднимании в гору (если причиной является потеря мощности).
2. Изменяющаяся тональность мотора при запуске. Смена тональности будет следствием еще не прогрессирующей неисправности. Если при прогреве двигателя слышится странный неестественный звук (высокий сменяющийся низким). Но других отклонений не заметно.
3. Различная вибрация и нестабильность оборотов. По причине все той же неисправности можно заметить подтраиванием оборотов и, конечно же, сильную вибрацию. Это означает, что: 1 – нарушились электрические контакты. 2 – износились отдельные составляющих насоса. Довольно часто такая неисправность может проявляться частично, то есть, то появляться, то исчезать.
4. Что-то протекает. А именно масло. В такой ситуации следует проверить, надежно ли прикреплен насос. Не лишней будет проверка теплоизолирующих прокладок.

Машина может издавать непонятные звуки. Такое может происходить, только если случай достиг критической точки и насос отказал. При передвижении на автомобиле можно услышать писк, скрип и даже звук похожий на гул. Это может говорить, что бензонасос сильно механически изношен или загрязнена фильтрующая сетка.

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый «трудный» дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

Монтажный блок под торпедо

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

• Шнур «+» контачит с массой;
• Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

• Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
• Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

Разъёмы под люком, их отключение

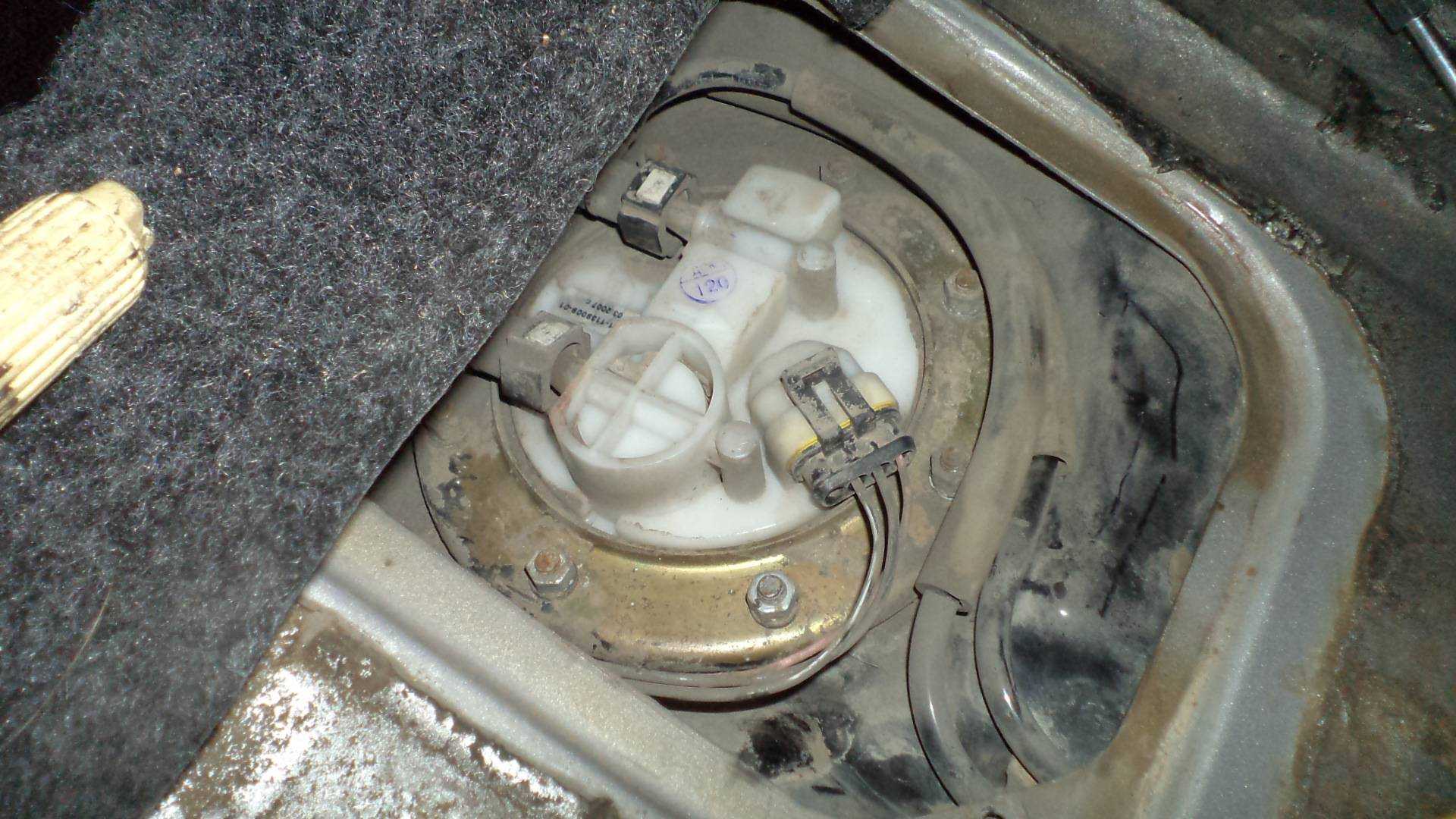

Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо.

Сначала отключаем бензонасос!

Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение. А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:

• Два крайних шнура – датчик ДУТ;
• «Чёрный» – минус питания;
• «Серый» – плюс.

«Чёрный провод» иногда теряет контакт с массой. На последнем шаге мы проверили как раз эту версию.

Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото).

Внутренний разъём – жёлтый

Добраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают.

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

• Внешний разъём отключён;
• Завести мотор нельзя, хотя бортсеть не обесточена;
• Лучше, если бак будет заполнен меньше, чем на 50%.

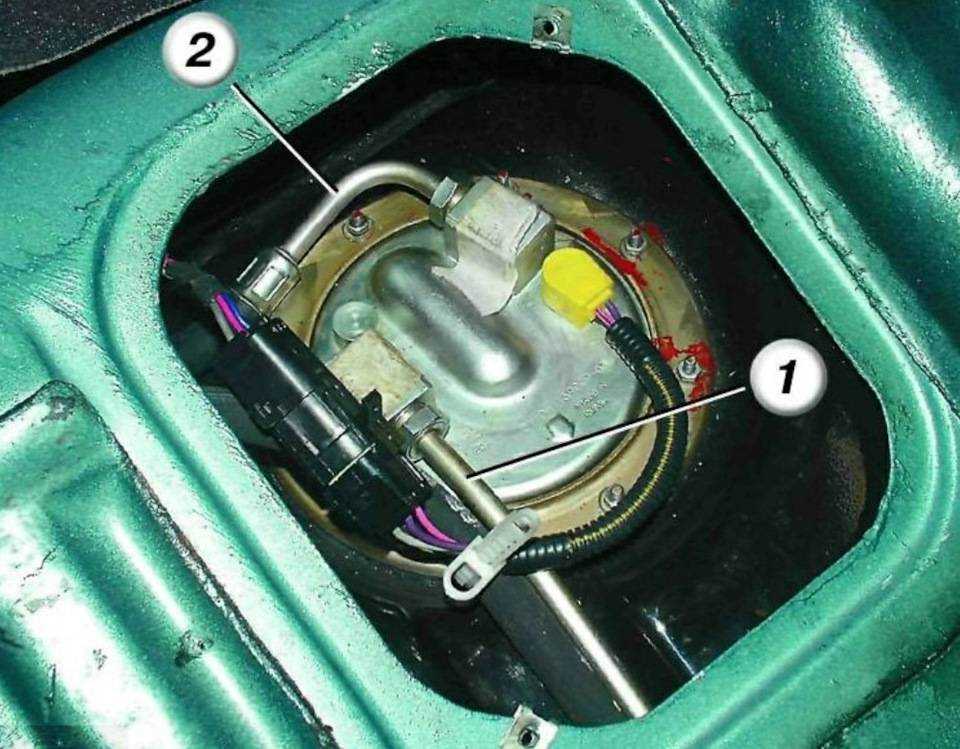

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо.

До внутреннего разъёма осталось совсем чуть-чуть

Получив доступ к внутреннему разъёму, надо почистить его контакты. Сборку проводят в обратной последовательности. Успехов!

Окисление клемм внутреннего разъёма – типичная болезнь бензонасоса ВАЗ-2112, и не работает при этом только один из контактов. Чаще окисляется клемма «+».

Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

Описание работы регулятора давления топлива

Перед тем как перейти к вопросу о том, как проверить датчик давления топлива, необходимо разобраться с принципом его работы. Это даст полноту понимания данного процесса. Как указывалось выше, ДДТ состоит из двух частей — механической и электрической. Механическая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Следует отметить, что на датчиках, рассчитанных под разное давление, толщина мембраны также будет разной. В частности, чем толще мембрана — тем на большее давление рассчитан датчик. Также стоит отметить, что в некоторых машинах используется два датчика — в контуре высокого давления и в контуре низкого давления. Называются они соответственно.

Электрическая часть датчика давления топлива состоит из четырех тензорезисторов, которые изменяют значение своего электрического сопротивления в зависимости от оказываемого на них механического давления. Тензорезисторы соединены по электрической схеме «мостик Уинстона», и к ним через усилитель к ним подается напряжение. Соответственно, его выходное значение будет меняться в зависимости от того, как сильно изогнется мембрана. По сути, проверка датчика давления топлива заключается в измерение выходного напряжения из датчика давления топлива.

По информации от датчика ЭБУ дает команду на открывание топливного клапана, в результате чего его давление сбрасывается за счет того, что оно перепускается из рейки. Это актуально как бензиновых двигателей с инжектором, так и для современных дизельных систем Common Rail, которые управляются с помощью электронных систем.

Топливо подается под давлением в рампу, элементом которой является и датчик с мембраной. При этом мембрана изгибается, вследствие чего изменяется сопротивление резисторов. Указанное входное напряжение может колебаться в пределах от 0 до 80 мВ (соответственно, 0 показывает, что давления нет вовсе, а 80 мВ указывают, что значение давления является максимально допустимым). С помощью электронного усилителя диапазон выходного напряжения увеличивается до 0…5 Вольта, которые и передаются на электронный блок управления двигателем (ЭБУ).

Значение выходного напряжения одинаково, однако давление у бензиновых и дизельных двигателей, как известно, различаются. Для справки:

• У дизельного двигателя значение выходного напряжения составляет 1,3 Вольта при давлении 250 Бар, и оно увеличивается до 4,5 Вольта при давлении 2500 Бар (1 Бар = 100 кПа).
• У бензиновых двигателей напряжение 1,3 Вольта будет при давлении 50 Бар, а значение 4,5 Вольта при давлении 200 Бар.

Приведенные данные являются приблизительными, и взяты в качестве примера для датчика от компании BOSCH, устанавливаемые на некоторые модели автопроизводителей BMW, Alfa Romeo и многих других. Аналогичные характеристики могут отличаться у конкретных марок автомобилей, в том числе использующих различные регуляторы давления топлива.

На старых дизельных двигателях используется механический регулятор давления топлива. Однако в силу того, что на современных автомобилях он практически не используется, рассматривать его устройство мы не станем.

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

• затруднённый запуск мотора;
• нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
• провалы при разгоне в движении;
• снижение мощностных и тяговых качеств мотора;
• отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
• наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

• засорение топливного фильтра;
• неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
• засорения одной или нескольких форсунок;
• выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

НЕ РАБОТАЕТ БЕНЗОНАСОС ВАЗ 2110, 2111, 2112

Входите Погостить В ГРУППУ В КОНТАКТЕ Либо СТАНЬТЕ УЧАСТНИКОМ, Стенка ГРУППЫ ОТКРЫТА. ДЛЯ ВОПРОСОВ .

Разборка: 1) Пока приступить к разборке, соответственно сам насос нужно снять для этой цели для вас пригодятся гаечные ключи и одна отвёртка, подробную аннотацию по снятию данного насоса смотрите по тексту статьи: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забывайте заглянуть в бак автомобиля когда снимите насос, просто в самой одной из его части находиться стакан-накопитель его вы ещё сможете созидать на большенном фото ниже, его выпускают отсоединяется от модуля насоса и остаётся в баке, потому его необходимо будет оттуда вытащить и установить назад на насос на своё место (Он держится на фиксаторах), увы вы собираетесь разбирать насос потому устанавливать его не надо, если он остается здесь, то здесь потянув за него вниз, отсоедините и тем снимите его!

4) Сейчас когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые укрепляют датчик уровня горючего к модулю насоса, после выворачивания возможно снять датчик с модуля и отложить его в сторонку. (В основании датчика установлен поплавок его вы ещё на небольшом фото ниже сможете созидать, потому посмотрите на Такой поплавок он бывает цел не иметь износа, иначе например если в нём будет дырка, то верно демонстрировать уровень горючего Такой датчик уже не будет и его придётся для вас поменять на новый)

Примечание! И аналогично сам датчик не деформируйте и с тягой которая держит поплавок будьте аккуратны, так как при её поломки горючее так же не будет показываться, а при её изгибании уровень горючего будет показываться ошибочно, потому с датчиком будьте аккуратней!

3) Потом разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Точнее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые для них находятся, потому пока тянуть за их со всей силы, посмотрите ни их фиксаторы и отожмите их и тем отсоедините обе колодки, чтоб они не мешали разборке.

4) Следом приступите к снятию сеточки бензонасоса (Это тот фильтр о котором речь шла выше), для этой цели вам подденьте её отвёрткой как показано на фото ниже, а когда она незначительно переместиться вниз, отложите отвёртку в сторонку и рукою аккуратненько отсоедините её, когда она будет отсоединена вытащите отвёрткой стопорную шайбу которая там находиться (Указана красноватой стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.

5) Дальше нужно снять корпус снутри которого находиться электродвигатель самого насоса (Корпус выполнен в чёрном цвете, см. фото ниже), для этой цели рукою отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и вытащите шплинт который фиксирует насос и тем снимите корпус с электродвигателем.

Не работает бензонасос ваз 2112 16 клапанов.

6) После этого отверните два винта (Указаны стрелками на первом фото), которые укрепляют крышку и вследствии этого снимите её (см. фото 2.4), когда крышка будет снята снимите следом за ней резиновую втулку (см. фото 3) и тем после этих операций, извлеките сам электродвигатель топливного насоса из корпуса (см. фото 4) и поменяйте его на новый, если он вдруг пришёл в негодность.

Примечание! Снутри корпуса где находиться электродвигатель топливного насоса, так же вытащите руками резиновую втулку, если на ее поверхности вы найдёте деформацию, например трещинкы, разрывы то здесь поменяйте данную втулку на новейшую!

Сборка: Нашему клиенту остается детали собираются точь-в-точь как и разбираются, но исключительно в оборотном порядке снятию.

Дополнительный видео-ролик: Изучите в добавок два увлекательных видео-ролика чуток ниже, здесь разборка насоса особо не показана, однако разъясняется как его можно проверить (Работает ли он либо нет), ну и дополнительно сильно много нужных советов вы как для себя в данных роликах найдёте. (В ролике ниже употребляется автомобиль ВАЗ 2109, однако вы на что так же не смотрите, так как и инжекторные движки 8 клапанные, ставились одинаковые что на девятки и что на 10-ки)

Примечание! Если хотите поменять сеточку (Фильтр можно утверждать) у бензонасоса, однако вам не известно как её снять, ознакомьтесь здесь с роликом размещен который ниже:

Привод бензонасоса

Механический бензонасос ВАЗ 2107 приводится в действие толкателем и эксцентриком. Среди водителей принято называть толкатель штоком, хотя шток — это другая деталь топливного насоса. Эксцентрик расположен на промежуточном валу, который работает от газораспределительного механизма.

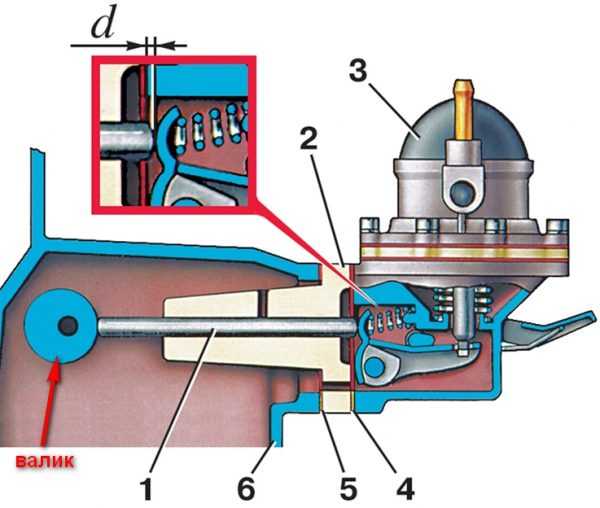

Привод бензонасоса включает (см. рисунок):

• 1 — толкатель;
• 2 — теплоизоляционную проставку;
• 4 — регулировочную прокладку;
• 5 — уплотнительную прокладку;
• валик (кулачок).

Толкатель приводится в движение эксцентриком, расположенном на валу вспомогательных механизмов

Устройство и принцип действия

Работа привода механического бензонасоса основана не том, что:

• вал масляного насоса приходит в движение через цепь от ГРМ;
• кулачок (или эксцентрик) начинает циклично надавливать на толкатель;
• толкатель передаёт усилие на рычаг и бензонасос начинает качать топливо.

Неисправности привода

Неполадки с приводом механического бензонасоса ведут к перебоям в работе системы подачи топлива. Неисправности привода чаще всего связаны с деформацией или чрезмерным износом толкателя или кулачка.

Гнёт шток бензонасоса

Толкатель бензонасоса часто изготовлен из недостаточно прочного металла. Нередки случаи, когда уже после 2–3 тысяч км пробега такой толкатель гнёт и плющит постоянное воздействие кулачка. Длина толкателя должна составлять 82,5 мм. Если толкатель вашего бензонасоса не соответствует этому размеру и расплющен со стороны кулачка, его нужно заменить.

Если толкатель бензонасоса расплющен со стороны кулачка, его нужно заменить

Проверка давления в топливной системе

Дать более точное заключение о причине поломки удается, если проверить давление в магистрали. При этом любое отклонение от положенной нормы означает наличие той или иной проблемы. Нормальные показатели выглядят так:

• на х. х. оно должно быть не менее 0,23-0,25 кПа;
• в момент пуска двигателя оно достигает показателя в 0,3 кПа;
• в промежуточных режимах его значение колеблется в диапазоне 0,28-0,3 кПа.

Если при запущенном стартере горючее в систему не поступает и манометр ничего не показывает – следует проверить электронику (смотрите выше). Когда в переходных режимах агрегат не обеспечивает нужного давления – это значит, что засорился фильтр.
