Видео «Подробная инструкция по замене регулятора на ВАЗ 2110»

1. Датчик – электронный компонент движка, к нему подсоединяются провода, поэтому перед началом работы обесточьте бортовую сеть у автомобиля: скиньте клемму минус с АКБ (процедура описана в статье: «Замена аккумулятора на автомобилях »).

2. Теперь отожмите рукой фиксатор, крепящий проводку на датчике, и отсоедините его (фото 1). Действуйте аккуратно, на практике достаточно случаев поломки фиксатора из-за чрезмерного воздействия. Далее с помощью ключа отверните болт, благодаря которому датчик крепится на кронштейне (фото 2) и снимите датчик.

На приборе включите функцию вольтметра с пределом измерения до 200 мВ и подсоедините провода, идущие от него, на выводы датчика (фото 4). Взяв отвёртку с плоским лезвием, очень быстро попытайтесь проносить её над лицевой части датчика. Прибор начнет выдавать показания в районе 0,3 В. Ничего не происходит? – осуществите замену датчика.

Примечание!

Правильнее проверять датчик на исправность, когда он установлен на машине К выводам датчика подсоединяется спец. прибор, заводите машину и наблюдайте за скачками на приборе. Учтите, машина не заведётся, аккумулятор сильно не сажайте.

3. Если окажется, что датчик подлежит замене, обязательно берите точно такой же: идентичной формы и длины. После установки, проверьте набором специальных щупов расстояние между лицом датчика и зубьями шкива коленвала, данное расстояние должно быть в пределах 1±0,41 мм.

Омметром (мультиметром).

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Проверка и замена датчика синхронизации ЗМЗ-406

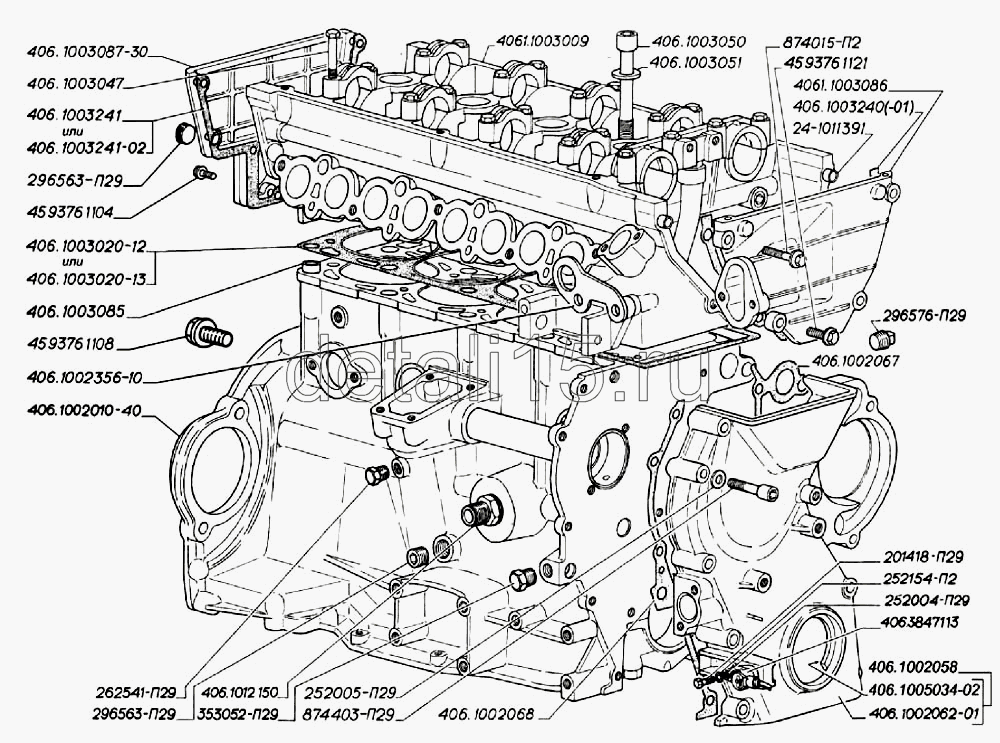

Датчик синхронизации — индуктивного типа (2612.1.113 ВОSСН или 406.3847113) установлен на переднем торце двигателя внизу, с правой стороны и предназначен для синхронизации работы блока управления с рабочим процессом двигателя.

Датчик представляет собой стержневой магнит с намотанной поверх него обмоткой и заключенный в корпус из высокопрочной пластмассы.

При прохождении зубьев диска синхронизации, мимо торца сердечника на выводах датчика возникает сигнал, несущий информацию о частоте вращения коленчатого вала, а отсутствующие на диске синхронизации два зубца вызывают импульс сигнала, по которому блок управления определяет верхнюю мертвую точку (ВМТ) первого цилиндра.

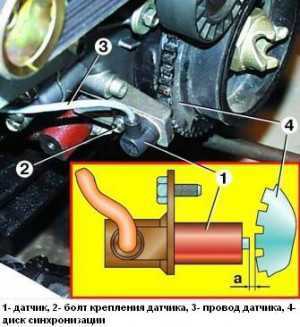

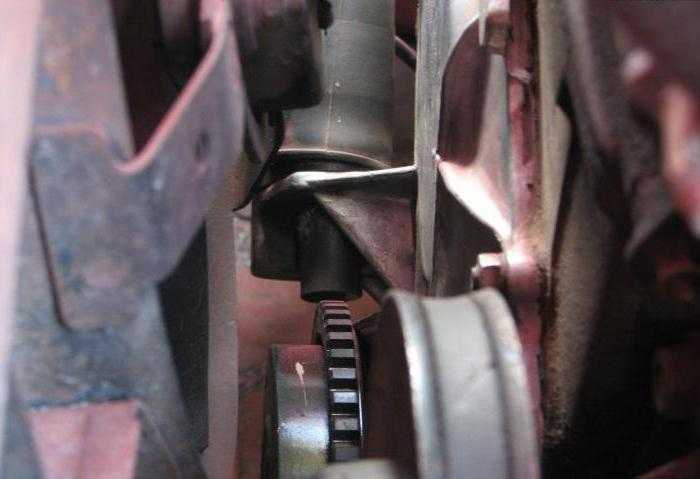

рис. 1

При выходе из строя датчика синхронизации и его цепей работа двигателя невозможна.

Блок управления занесет в память код неисправности и включит лампу сигнализации КМСУД на приборной панели.

Проверка датчика синхронизации

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Тонкой отверткой или шилом снимаем пружинный зажим колодки.	Отсоединяем разъем датчика синхронизации.
Подсоединяем омметр к центральному и одному боковому выводу.	Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.
Для дальнейшей проверки исправности датчика снимаем его с двигателя. В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр.	Быстро подносим, металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения. Неисправный датчик заменяем.

Снятие датчика синхронизации

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя.

Вынимаем датчик из отверстия. Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз. Устанавливаем датчик в обратной последовательности.

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.

Зазор должен быть в пределах 1—1,5 мм.

Устройство датчика положения коленвала двигателя

Датчик коленвала состоит из:

• Корпус — пластиковый или алюминиевый с восприимчивой частью
• Сенсорная доля — из магнитной сердцевины и соленоида из медной проволоки на изоляционной бобине
• Фланец — овальной формы с отверстием под болт М6
• Провод связи — экранированный, длинной 610 мм
• Соеджинительная вилка провода — трех контактная, опрессованная с проводом.

• Выход провода отечественного датчика положения коленвала развернут на 90 0 по отношению к линии монтажной дырки.
• Выпуск провода импортного прибора ориентированный в другую сторону от отверстия крепления.

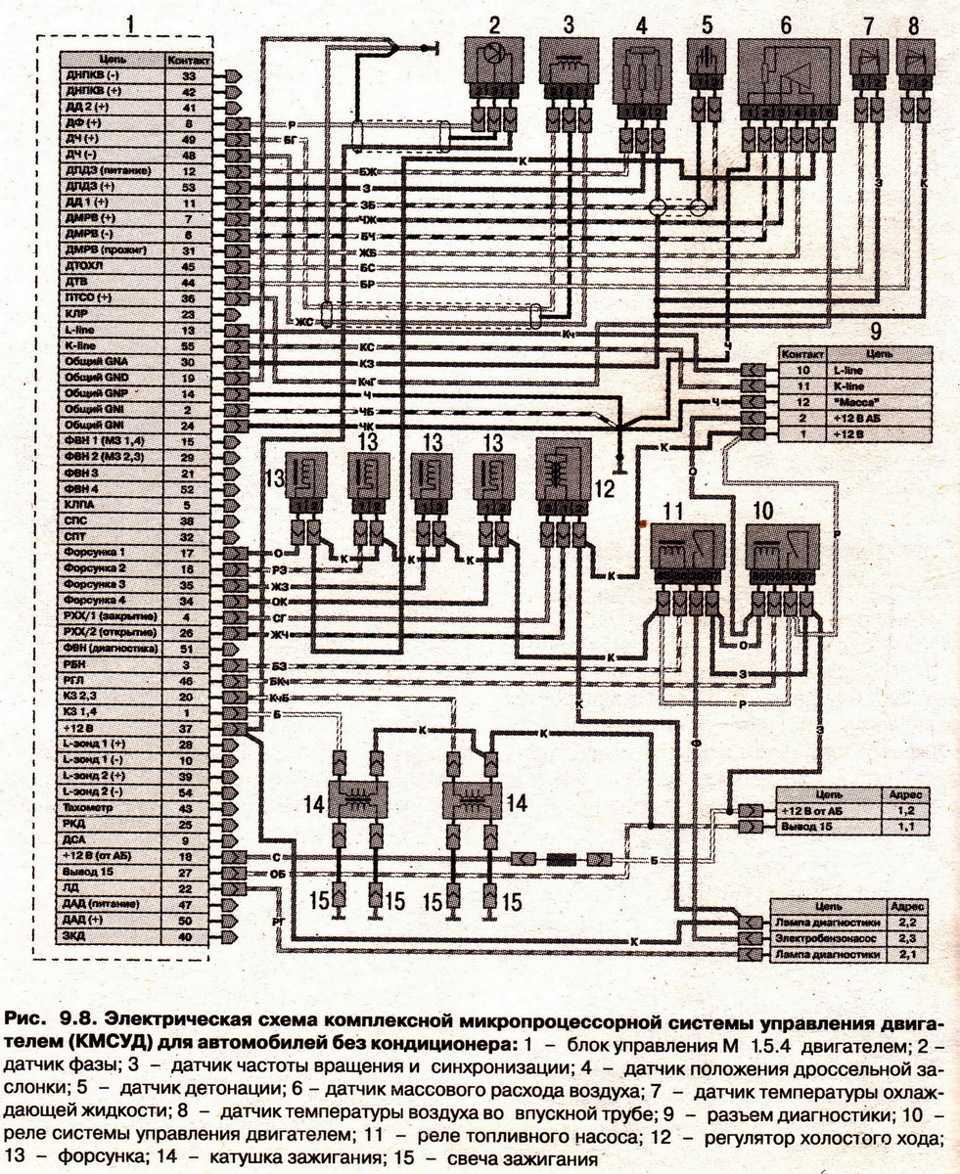

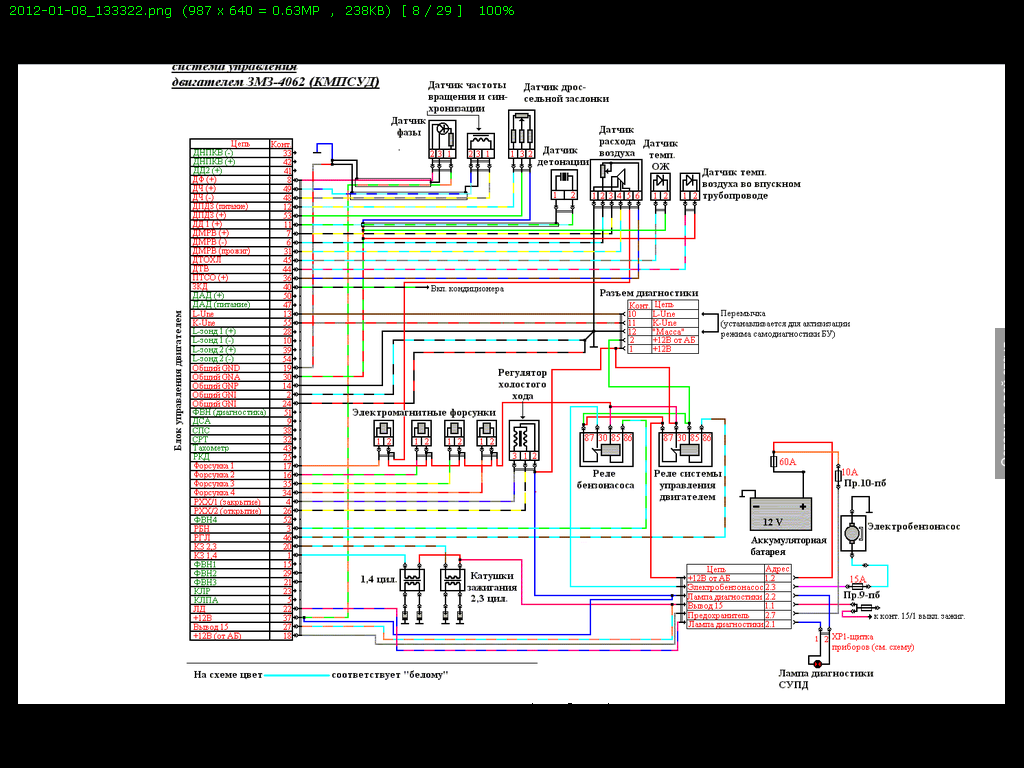

Электрическая схема подключения ДПКВ 23.3847

На рисунке сверху представлена схема подключения датчика положения коленвала двигателя 405, 406, 409, 4213 и 4216 к ЭБУ автомобиля.

Датчики микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063, расположение, назначение, устройство, принцип действия, проверка исправности.

Получая сигналы от датчиков, блок управления МИКАС 5.4 209.3763.004 корректирует угол опережения зажигания. Это позволяет получить оптимальные мощностные и экономичные показатели во время работы двигателя.

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113. — 406.3847050-05. — 406.3847050-04. — 406.3847050-03. — 406.3847050-01. — 406.3847113 — ДС-1. — 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя. — Синхронизации работы блока управления с рабочим процессом двигателя. — Определения частоты вращения двигателя.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером.

При детонации на выходе датчика генерируются импульсы напряжения. Они увеличиваются с ростом интенсивности детонационных ударов. Блок управления по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

При выходе из строя датчика или его электрических цепей блок управления сигнализирует водителю включением сигнальной лампы. Затем переходит на резервный режим управления двигателем с поздним углом опережения зажигания. Этот режим характеризуется пониженной мощностью двигателя и увеличенным расходом топлива. Поэтому при первой возможности датчик нужно заменить. Для проверки датчик детонации нужно снять с автомобиля.

Для корректировки угла опережения зажигания в зависимости от температурного состояния двигателя блок управления получает информацию от полупроводникового датчика температуры охлаждающей жидкости 19.3828 или 42.3828, или 405226.

Датчик установлен в бобышке корпуса термостата. Включен в электронную схему блока управления, который (в зависимости от температуры охлаждающей жидкости) корректирует угол опережения зажигания. При возникновении неисправности в датчике или его цепях блок управления сигнализирует включением сигнальной лампы. Исправность датчика проверяют прибором DST-2. При его отсутствии исправность определяют по величине падения напряжения в цепи датчика при различных значениях температуры.

Для проверки необходимо собрать схему. Сопротивлением 1 по миллиамперметру 4 установите ток в цепи 1-1,5 мА. При температуре +25 градусов вольтметр 3 должен показывать напряжение 2,957-3,022 В. Изменяя окружающую температуру датчика, измерьте значение падения напряжения вольтметром 3. Оно должно укладываться в следующие пределы:

+40 градусов — 2,287-2,392 В. +90 градусов — 3,642-3,737 В.

Датчик абсолютного давления Bosch 0261230037, Bosch 0261230004 или 45.3829 преобразует разрежение во впускной трубе двигателя в электрическое напряжение. По нему блок управления определяет нагрузку двигателя и в зависимости от нее изменяет опережение зажигания. Сам датчик установлен на щите передка под капотом и соединен шлангом с впускной трубой.

Выходное напряжение датчика изменяется в соответствии с разрежением во впускной трубе от 4,9 В (при полностью открытых дроссельных заслонках) до 0,3 В (при закрытых заслонках). При неработающем двигателе блок управления по напряжению датчика определяет атмосферное давление и адаптирует параметры регулирования зажигания к конкретной высоте над уровнем моря.

Видео:Замена датчика детонации на ЗМЗ 406Скачать

Значения атмосферного давления, хранящиеся в памяти, периодически обновляются при равномерном движении автомобиля. И во время полного открытия дроссельных заслонок. Исправность датчика проверяют с помощью прибора DST-2 непосредственно на автомобиле.

Демонтаж и установка

Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.

1. Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
2. Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
3. Отключите колодку с проводкой из соответствующего разъема.
4. С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
5. Извлеките поврежденное устройство.
6. Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
7. Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
8. Зачистите при необходимости место установки ДПКВ.
9. Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
10. Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
11. С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
12. Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

Соблюдайте зазор

Цена вопроса

Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.

На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.

Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.

Газель глохнет и плавают обороты на холостом ходу – Защита должников

Почему на холостом ходу плавают обороты на ваз-2112 инжектор 16 клапанов

ДМРВ) Лада 2110 Он, как и клапан вентиляции картера, может в процессе длительной эксплуатации покрываться грязной масляной пленкой, что, в конце концов, приводит к его поломке.

Довольно редко в ДМРВ ломается термоанемометр — элемент, ответственный за измерения объемов воздуха, поступающих в камеру сгорания двигателя.

ЭБУ в этом случае не получает корректных данных о массовом расходе воздуха и требует его подачи в цилиндры, что отзывается на скачках оборотов мотора.

Пятая причина – некорректная работа дроссельной заслонки, функция которой состоит в регулировании давления воздуха, подающегося в цилиндры мотора. дроссельная заслонка Она может заклинивать по двум причинам: на внутренней поверхности «пятака» заслонки появляется масляный налет, не дающий заслонке нормально закрываться и открываться, а также из-за неисправности привода дроссельной заслонки.

Не стоит исключать проблемы в системе охлаждения. Если машина глохнет на холостых оборотах, проверьте состояние термостата. При неисправном клапане механизм не дает двигателю быстро прогреться до рабочих температур. В летнее время машина часто кипит.

Подробно о впускной системе Поскольку двигателю для работы нужен не только бензин, но и кислород, проблемы с оборотами касаются впускного воздушного коллектора. Такие неприятности происходят из-за подсоса воздуха в месте, что идет после фильтра.

В результате датчик расходомера воздуха не в состоянии контролировать процесс, и машина глохнет на холостых оборотах. Инжектор часто оборудуется ДМРВ

Не стоит обходить его вниманием

403 — доступ запрещён

Внимание

Если в машине нет тахометра, то плавающие обороты можно уловить на слух: рокот двигателя то возрастает, то уменьшается. А еще – по нарастающим и ослабевающим вибрациям, проникающим в салон машины из моторного отсека.

Как правило, нестабильные обороты двигателя проявляются на холостом ходу. Но и на промежуточных оборотах работы мотора можно зафиксировать провалы или взлеты стрелки тахометра – это характерно для дизельных двигателей.

Рассмотрим эти два случая отдельно, чтобы понять, по каким причинам эти явления происходят. Скачки оборотов на холостом ходу Плавающие обороты на холостом ходу наиболее часто проявляются на инжекторных двигателях.

Связано это с особенностью регулирования работы системы холостого хода электронным блоком управления двигателя (ЭБУ).

Авто-помощь

Важно

В этом случае рекомендуем не заклеивать ее изолентой, а заменить изношенный шланг на новый. 2. Замена регулятора холостого хода. Состояние РХХ проверяется при помощи мультиметра, которым замеряем его сопротивление.

Если мультиметр показывает сопротивление в диапазоне от 40 до 80 Ом, то регулятор вышел из строя и его придется заменить. 3. Чистка клапана вентиляции картера. Здесь не обойтись без разборки масляного картера – только так можно добраться к его вентиляции и извлечь клапан. Промываем его в керосине или любом средстве для очистки деталей двигателя от следов масляного шлама. Затем просушиваем клапан и устанавливаем его на место. 4. Замена датчика массового расхода воздуха. ДМРВ – деталь деликатная и в большинстве случаев ремонту не подлежит. Так что если причиной плавающих оборотов на холостом ходу стал именно он, его лучше заменить, а не ремонтировать.

Плавают обороты на газу — причины и способы их устранения

Электронные «мозги» автомобиля постоянно считывают информацию о работе холостого хода, и если она нарушается, то дают команду ответственным за корректное функционирование системы датчикам исправить положение.

Нарушаться работа холостого хода может по причине попадания лишнего воздуха в топливную систему, а конкретно – в цилиндры двигателя. В таком случае датчик массового расхода воздуха сигнализирует ЭБУ о поступлении в камеру сгорания излишка воздуха.

Волга газ клуб

У всех перечисленных выше причин появления нестабильных оборотов двигателя имеется несколько последствий: повышенный расход топлива, выброс в атмосферу выхлопных газов с высоким содержанием СО, износ элементов топливной системы и системы подачи воздуха двигателя.

Чтобы не допустить этого, необходимо периодически проверять работу перечисленных выше систем и датчиков, а если беда все же случилась, и обороты «лихорадит» — немедленно чинить все поломки. Исправляем плавающие обороты мотора 1. Подсос воздуха в цилиндры двигателя.

Для этого можно снимать каждый шланг в отдельности и продувать его при помощи компрессора или насоса (трудоемкий процесс), а можно обработать шланги WD-40. На том месте, где «вэдэшка» быстро испарится, можно будет обнаружить трещину.

Определение неисправности датчика коленвала

Если двигатель перестал заводиться нужно, проверить наличие искры и питания на форсунки. Снять высоковольтный провод со свечи зажигания и поднести к двигателю, а затем покрутить стартер. Отсутствие искры косвенно говорит о неисправности датчика коленвала. Но нужно быть внимательным, если искра все таки есть, сильный разряд тока на массу автомобиля может вызвать выход из строя электронного блока управления двигателем.

Шкив должен плотно сидеть на носке коленвала, и если разбивает шпонку или раскручивается храповик, шкив болтается, сигнал от датчика коленвала идет не правильный, ЭБУ не в такт подает искру и питание на форсунки.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
4. Нарушение контакта в разъеме от окисления или разбалтывания.
5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Как хозяин автомобиля может определить симптомы неисправности датчика:

1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
3. Потеря мощности силового агрегата, провалы в процессе разгона.
4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода.

Также несложно переставить подкапотный жгут проводов в случае замены ДВС 3М3 402 на ЗМ3 406 карбюратор или ЗМЗ 405 инжектор.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

• Подкапотный жгут проводов;
• Электрический бензонасос;
• Блок управления двигателем.

Причины и признаки неисправности

Неисправность датчика коленвала на Газели 406 может быть вызвана различными причинами. Вот некоторые из них:

• Износ или поломка самого датчика.
• Неправильная установка датчика.
• Повреждение проводки, подключенной к датчику.
• Сбой в работе системы управления двигателем.

Основными признаками неисправности датчика коленвала могут быть:

1. Проблемы при запуске двигателя.
2. Неравномерная работа двигателя.
3. Снижение мощности двигателя.
4. Появление ошибок в системе диагностики автомобиля.
5. Потеря сигнала от датчика коленвала на приборной панели.
6. Работа двигателя «на троих цилиндрах».
7. Повышенный расход топлива.

Если вы заметили указанные признаки, рекомендуется провести диагностику и при необходимости заменить датчик коленвала на Газели 406.

В чем заключаются функции датчика коленвала?

можно выразить в генерации синхроимпульсов напряжения таким образом, чтобы они были синхронны прохождению зубьев мимо торцов датчика . Получаемая форма осциллограммы напряжения близка к синусоиде. Получаемая же амплитуда напряжения, а также частота следования импульсов прямо пропорциональна частоте вращения сердца автомобиля – его двигателя. Поэтому, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не меньше 6 Вольт. А во время прокрутки движка с помощью стартера это значение должно быть более 5 Вольт.

Функции датчика коленвала заключаются в определении положений газораспределительного механизма и коленчатого вала движка. А информация, поступающая от него на систему управления двигателем, непосредственно влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно контролировать его работу, однако, зная, как работает датчик коленвала, мы можем периодически проводить его диагностику самостоятельно.

Можно это осуществить не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если же это не так, следовательно, деталь неисправна и нуждается в срочном ремонте либо же вовсе замене

Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием

Это устройство позволяет определять угловое положение и частоту вращения коленчатого вала, а также отвечает за синхронизацию работы силового агрегата и блока управления. Он находится в правой передней части мотора.

По своей конструкции этот элемент является индуктивной катушкой, внутри которой расположены сердечник и магнит. Он функционирует во взаимодействии с зубчатым диском, который находится на шкиве коленвала.

Зубцы диска, проходящие около торца сердечника, провоцируют внутри ДПКВ изменение магнитного потока. Это приводит к тому, что в устройстве возникает переменный электроток. Возникающее напряжение вместе с сигналами от других датчиков поступает в ЭБУ. После обработки полученных данных блок управления формирует параметры электроимпульсов, необходимых для функционирования катушек зажигания, а также форсунок. Утрата работоспособности ДПКВ ведет к прекращению работы механизма зажигания, а значит, и силовой установки.

Для проверки состояния датчика используется омметр. Показатель сопротивления индуктивной катушки должен составлять 850-900 Ом. Для нормального выполнения устройством своей функции зубцы диска и сердечник элемента должны находиться друг от друга на расстоянии 1-1,5 мм.

Чтобы провести проверку исправности ДПКВ с более высокой точностью, следует, прокручивая мотор стартером, воспользоваться прибором DST-2.

Как проверить датчик коленвала? Три способа проверки датчика коленвала (ДПКВ)

Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.

В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.

• Признаки неисправности
• Устройство датчика
• Способы проверки

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

Датчик коленвала который будет давать сбой из-за большого количества металлической стружки

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

• Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
• Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
• Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Далее перейдем к рассмотрению неисправностей.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Итак, переходим к рассмотрению диагностики.

Проверка OBD-2 сканером

В дороге, быстрее всего выявить сбой поможет диагностический сканер. Самым доступным и популярным является корейский Scan Tool Pro Black Edition.

Как выглядит диагностический сканер

Ошибка датчика коленвала при диагностике

Если при визуальном осмотре вы не заметили грязи и стружки на торце ДПКВ, то стоит подключить OBD2 сканер к автомобилю и любым гугл приложением подключится по Wi-Fi или Bluetooth с телефона к ЭБУ автомобиля. Диагностические коды неисправности (DTC) датчика коленчатого вала — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика и удается ли обнаруживать на задающем зубчатом диске синхронизирующий выступ. Также в режиме реального времени можно посмотреть количество оборотов двигателя и есть ли синхронизиронизация фаз зажигания по периоду импульса сигнала напряжения.
