Регулировка сцепления на ваз 2101-ваз 2107

Рекомендации по регулировке сцепления

1. Проверьте состояние деталей: перед началом регулировки необходимо внимательно осмотреть все детали сцепления. Убедитесь, что они находятся в хорошем состоянии и не имеют видимых повреждений.
2. Проверьте высоту сцепления: сцепление должно быть правильно отрегулировано, чтобы исключить проблемы с передачей мощности. Измерьте высоту свободного хода сцепления, используя специальный инструмент или предмет с известной толщиной.
3. Регулируйте высоту сцепления: если измерения показывают, что высота сцепления не соответствует рекомендациям производителя, необходимо произвести регулировку. Это делается путем изменения положения регулировочного винта на диске сцепления.
4. Проверьте игру в тарелке диска сцепления: убедитесь, что тарелка диска сцепления имеет достаточную игру. Для этого сожмите сцепление до конца и проверьте, смещается ли тарелка диска сцепления от оси вала коробки передач.
5. Проверьте работу выключателя сцепления: убедитесь, что выключатель сцепления работает должным образом и активируется при нажатии педали сцепления.

После регулировки сцепления ВАЗ 21214 инжектор произведите несколько тестовых пробегов, чтобы убедиться, что сцепление функционирует правильно и не возникают никакие проблем. Если во время пробегов возникнут проблемы, повторите регулировку или обратитесь за помощью к специалисту.

Распространенные неисправности

• Стук или вибрация при отпускании педали. Проблема возникает при деформации ведомого диска или износе его шлицов.Также неисправность проявляется, если двигатель плохо закреплен на опорах или деформировалась диафрагменная пружина корзины.
• Педаль проваливается при нажатии. Это случается при поломке главного или рабочего цилиндров, завоздушивании гидропривода, поломке возвратной пружины либо нажимной вилки.
• Сцепление не выключается, когда водитель нажимает педаль. Причиной этого может служить засорение либо повреждение трубопровода и цилиндров гидропривода, деформация ведомого диска, наличие задиров на его шлицах, поломка либо изменение формы нажимной вилки, диафрагменной пружины.
• Сцепление буксует. Проблема появляется при замасливании или износе фрикционных накладок, закрепленных на ведом диске, засорении гидропривода, заедании или неправильной регулировке нажимной вилки.
• Шум при нажатии педали. Скрежет, вой или свист при размыкании дисков возникает из-за неисправности выжимного подшипника.

Для устранения большинства поломок необходимо заменить отдельные детали или сцепление в целом.

Провалилась педаль сцепления на Ниве Шевроле. Замена бачка, прокачка и регулировка сцепления.

Такие дела — стал замечать, что сцепление на моей Ниве Шевроле ведет себя очень нестабильно — уже несколько раз педаль проваливалась практически в пол и ехать было очень сложно. Первая, вторая, третья включались, а задняя уже нет, скрежетало будь здоров. Однако каким-то чудесным образом сцепуха восстанавливалась и все опять работало. Однако в этот раз оно уже не восстановилось и подождав пару дней, я решил залезть под капот и глянуть там чего-нибудь )) И что же я там увидел? Бачок сцепления с тормозной жидкостью лопнул. Такие дела, брат.

Внутри тормозухи вообще не было, получается, что те миллиметры, которые я мог нажимать на педаль, держались только за счет жидкости в самой системе сцепления — в цилиндрах.

Кстати, откручивать сам бачок ключом на 10:

Сам шланг от бачка до цилиндра сцепления настолько излохматился, что его по идее тоже нужно было заменить:

Надо чинить )) Еду в магаз и покупаю бачок, шланчик и пару хомутов. По деньгам вышло рублей 200. Ах да, чуть не забыл, нужно еще тормозную жидкость — еще порядка 100 рублей за маленькую фляжку.

Новые запчасти выглядят вот так и радуют глаз ))

Шланг длинноват, поэтому обрезаю его по длине старого и чуть с запасом:

Ну и ставим всё это дело на место:

Хомуты не берите дешевые, они совсем не держат. Стоимость нормального крепкого и надежного хомута рублей 20.

Итак, новый бачок установлен, в него долита тормозная жидкость. Крышечку я поставил от старого, поскольку на новой не было внутренней резинки, а она важна. Осталось только прокачать сцепление и для этого ко мне приехал помочь мой напарник по рыбалке. И скажу вам, гемора мы испытали немало ))

Итак, собственно, как происходит прокачка сцепления. Один садится за руль, а второй берет ключ на 10 и готовится спускать давление и жидкость, выталкивая тем самым воздух из системы сцепления.

Сидящий за рулем начинает прокачивать сцепление и ноги )) Нажимает на педаль сцепления раз 10-20 и потом держит педаль выжатой. Мой напарник откручивает на пару миллиметров сначала гайку на главном цилиндре (в который идет шланчик с бачка, гайка перед шланчиком). Должна начать пузыриться жидкость (выходит воздух и тормозуха) — чуть выпустили, гайку закрутили. Накачали, опять спустили. И так раза 3-4. Тормозуха идет с пузырьками воздуха, значит все делаем правильно. Первая часть прокачки была простой, ибо главный цилиндр на виду и прокачать его было просто.

Самый гемор начался, когда нужно было прокачать рабочий цилиндр, находится он слева и в самом низу движка. Там есть такой штуцер, который служит именно для прокачки. на штуцер надета резиновая шляпка для защиты его от загрязнения.

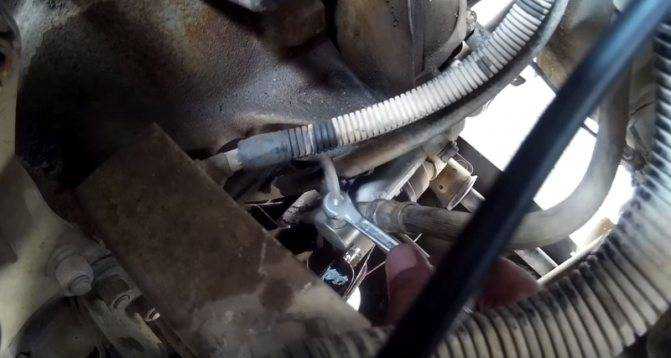

Снимаем резиновую шляпку и видим штуцер с гайкой. И вот теперь главное — этот самый штуцер может очень сильно прикипеть, если он долго не используется. Что у нас и произошло. Поэтому когда мы начали крутить его обычным гаечным ключом, то резьба начала сворачиваться. Так что первое правило — используйте накидной ключ с меньшим количеством граней. У нас такого ключа не было, пришлось ехать покупать ))

Ключ на 10 накидной, внутри 6 граней. Меньше граней — чтобы было меньше шансов ему провернуться. И даже тогда открутить штуцер было сложно, очень уж сильно он прикипел. Получилось только вдвоем, я залез под машину, а напарник давил сверху. Вместе мы справились, гайка подалась.

Далее работаем точно также, как в первом эпизоде. Я сажусь за руль, качаю сцепуху, зажимаю, а напарник ослабляет гайку, жидкость льется, закручивает. Педаль сцепления проваливается опять в пол, я качаю раз 30 и она становится твердой. Напарник опять ослабляет штуцер, выпускает еще немного тормозной жидкости, закручивает. Педаль опять проседает, я опять качаю. И так раза 3-4.

Прокачали. Сажусь, завожу, пробую поехать и чувствую, что педаль сцепления чуть тверже, чем обычно и ход у нее более малый. Непривычно, приходится чуть жечь сцепление, чтобы стартануть. Значит, нужно чуть спустить жидкости. Напарник стравливает совсем чуть-чуть жидкости и сразу закручивает. Пробую теперь — самое оно, педаль стала как прежде. Значит, все сделано идеально.

Автомобили «Москвич» и ИЖ

Снабжены однодисковыми механизмами сцепления с гидравлическим приводом. При полном ходе педали сцепления 150-155 мм ход толкателя вилки выключения сцепления должен составлять 19 мм. Если ход толкателя меньше установленной длины, следует прокачать систему гидравлического привода с целью удаления воздуха. Зазор между графитовым подшипником и опорной пятой обеспечивается свободным ходом конца вилки выключения сцепления, который должен быть в пределах 4,5-5,5 мм. При большем, чем указано, свободном ходе вилки выключения сцепления увеличивается зазор между графитовым подшипником и опорной пятой и, следовательно, сцепление выключается не полностью. Перемещение толкателя вилки выключения сцепления должно быть равным 19 мм при полном ходе педали сцепления 150-155 мм. При меньшем перемещении толкателя нужно прокачать систему гидравлического привода сцепления для удаления воздуха, проникшего в систему через неплотности.

Замена сцепления. Снятие ведомого и ведущего дисков сцепления

На автомобилях до 2009 г. и после 2009 г. — работы аналогичны.

Снимаем коробку передач (см. тут). Для того чтобы болты крепления кожуха сцепления легко отвернулись, обстукиваем их головки медным молотком.

Если планируется устанавливать прежний нажимной диск, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения баланса).

Вворачиваем болт крепления картера сцепления в отверстие блока цилиндров двигателя. Для того чтобы удержать маховик от проворачивания, опираемся монтажной лопаткой о болт и вставляем ее конец между зубьев венца маховика.

Головкой «на 13» отворачиваем шесть болтов крепления кожуха сцепления к маховику.

Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать кожух сцепления.

Снимаем ведомый и ведущий диски сцепления.

Так выглядит ведомый диск автомобилей до 2009 года выпуска.

Осмотрите рабочие поверхности трения маховика и нажимного диска Б. на отсутствие глубоких рисок, задиров, явных следов износа и перегрева. Замените дефектные детали

На автомобилях выпуска до 2009 года дополнительно осмотрите три соединительные пластины упорного фланца нажимного диска. Они не должны иметь повреждений. Фибровая противошумная накладка фланца не должна иметь сильного износа или повреждений.

Убедитесь, что концы лепестков пружины плотно прилегают к упорному фланцу.

Устанавливая сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска, и вставляем центрирующую оправку в отверстие ступицы.

Вместо оправки для центрирования ведомого диска можно использовать старый первичный вал от коробки передач.

Вводим оправку в отверстие внутреннего кольца подшипника коленчатого вала и в этом положении закрепляем ведущий диск сцепления,…

…равномерно (по одному обороту за проход) затягивая болты требуемым моментом (см. тут).

Вынимаем центрирующую оправку из отверстия.

Автомобиль КамАЗ–5320 и его модификации

Механизм сцепления двухдисковый, с пневмогидравлическим усилителем привода выключения. Регулировка привода осуществляется проверкой и установкой свободного хода педали сцепления в пределах 185-195 мм, свободного хода муфты выключения сцепления 3,2-4,0 мм и полного хода толкателя пневмогидравлического усилителя не менее 25 мм. Свободный ход педали сцепления до момента начала работы главного цилиндра должен составлять 6-12 мм. Замеряют его в средней части площадки педали сцепления. Если свободный ход педали не соответствует указанной величине, необходимо отрегулировать зазор между поршнем главного цилиндра 9 (рис. 3) и толкателем 7 поршня эксцентриковым пальцем 6, который соединяет верхнюю проушину толкателя 7 поршня с рычагом 5 педали сцепления. При этом педаль должна быть прижата оттяжной пружиной 8 к верхнему упору 4. Нужно повертывать эксцентриковый палец до тех пор, пока перемещение педали от верхнего упора до касания толкателем поршня составит 6-12 мм, после чего затянуть и зашплинтовать корончатую гайку. Полный ход педали сцепления должен находиться в пределах 185-195 мм. Свободный ход муфты выключения сцепления проверяют перемещением рукой рычага вала вилки выключения сцепления от регулировочной сферической гайки 18 толкателя 17 (при снятой пружине 8).

Рис. 3. Пневмогидравлический усилитель привода сцепления автомобилей КамАЗ: 1 – педаль; 2 – нижний упор; 3 – кронштейн; 4 – верхний упор; 5 – рычаг; 6 – эксцентриковый палец; 7 – толкатель поршня; 8 – оттяжная пружина; 9 – главный цилиндр; 10 – гидравлический трубопровод; 11 – передний корпус пневмогидроусилителя; 12 – задний корпус пневмогидроусилителя; 13 – пробка; 14 – клапан выпуска воздуха; 15 – трубопровод; 16 – защитный чехол; 17 – толкатель поршня пневмогидроусилителя; 18 – сферическая регулировочная гайка; 19 – редукционный клапан

Если свободный ход рычага выключения сцепления, замеренный на радиусе 90 мм, недостаточный, т.е. меньше 3 мм, следует отрегулировать его сферической гайкой, установив ход 4-5 мм, что будет соответствовать свободному ходу муфты сцепления 3,2-4,0 мм. Проверить полный ход толкателя пневмогидравлического усилителя привода, для чего выжать педаль сцепления до упора, при этом полный ход толкателя должен быть не менее 25 мм. Если ход толкателя меньше указанной величины, сцепление полностью не выключается. Необходимо проверить свободный ход педали сцепления и уровень жидкости в главном цилиндре привода, который должен быть на высоте не ниже 25 мм от верхней кромки наливного отверстия. Затем удалить воздух из гидросистемы привода сцепления.

Система сцепления Нива Шевроле

Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.

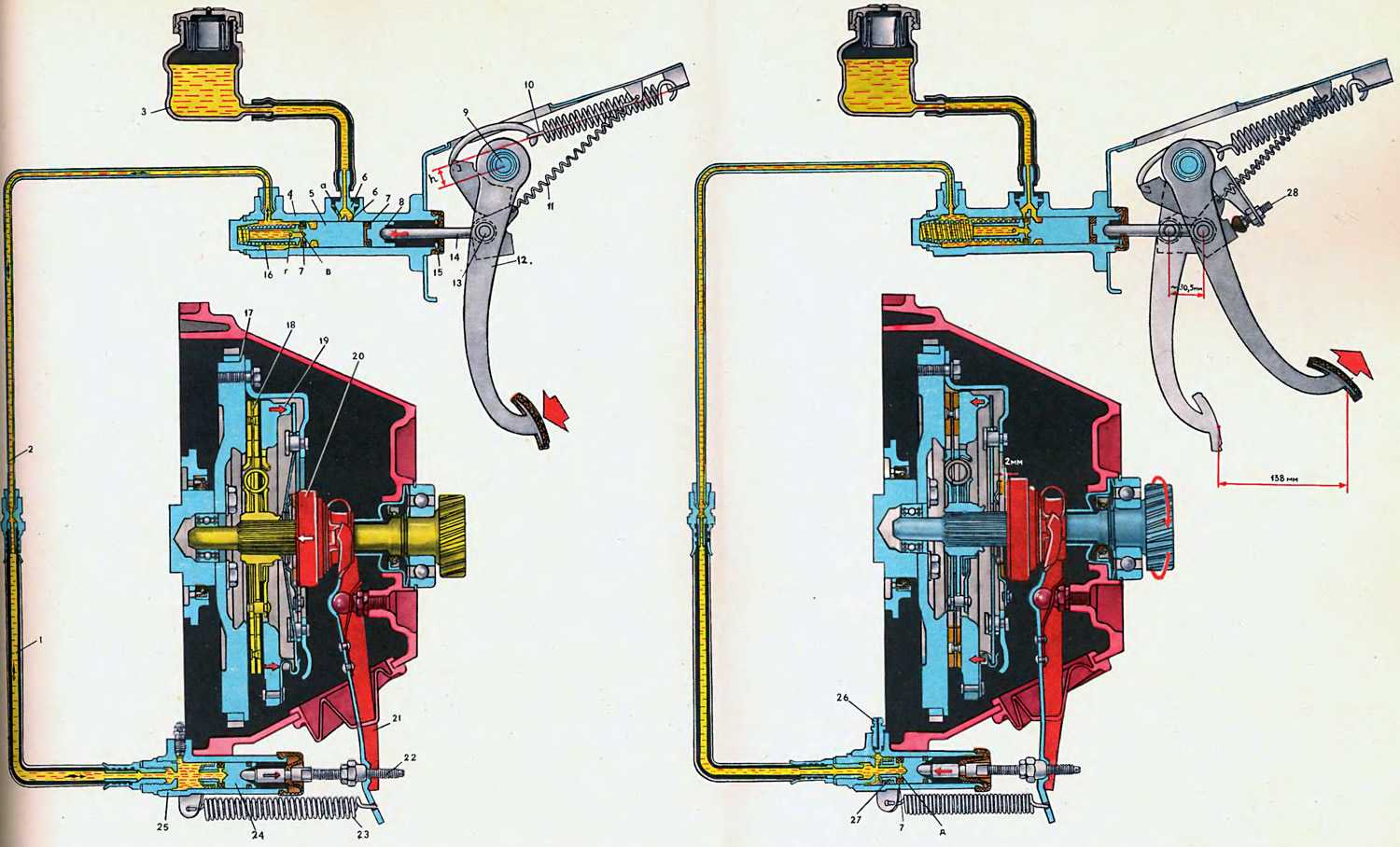

Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.

Проверка технического состояния сцепления Нива Шевроле

Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Прокачка сцепления Нива Шевроле

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.

Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой

Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».

Снятие и установка бачка гидропривода сцепления Нива Шевроле

Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.

Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости

Выньте бачок из кронштейна и слейте из него жидкость

Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.

Снятие и установка главного цилиндра сцепления Нива Шевроле

Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

• главный цилиндр,
• рабочий цилиндр,
• педаль,
• трубка,
• шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Процедура регулировки сцепления

Регулировка должна проводиться без воздуха в системе

Если он попал внутрь гидропривода после замены узла или другой неосторожности, его следует удалить путём продувания. Суть метода настройки муфты — установить зазоры между поршнем рабочего цилиндра и штоком, а также выставить необходимые расстояния между фрикционным кольцом диска и выжимным подшипником.

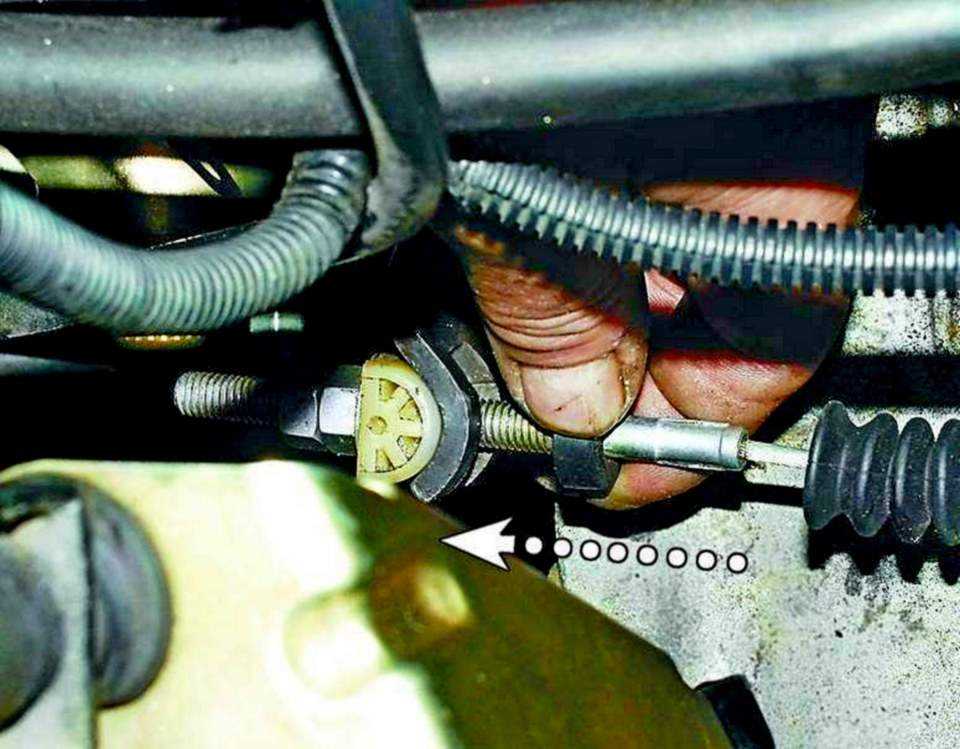

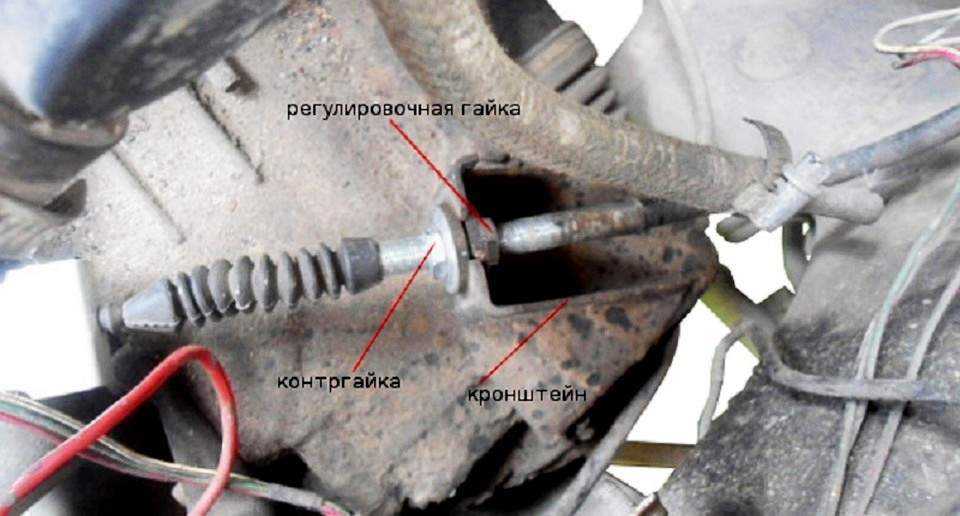

Механическое сцепление регулируется специальной гайкой в рулевой колонке, рядом с концом приводного троса. Вращая её влево или вправо ключом, можно менять свободный ход педали. После окончания работ с регулировочной гайкой педаль 3 раза выжимается до упора, затем снова производится замер. Если результат неудовлетворительный, настройка повторяется. В случае положительного результата на кронштейне затягивается контргайка, не дающая регулировочному механизму расслабиться.

Среднее нормальное значение люфта — 160 мм, но у некоторых моделей нормы могут быть иными. Например, у педалей сцепления ВАЗ 2108, 2109 и 2199 данная величинаравна 180–200 мм, а у Лады Приоры — 123 мм.

Показатель рассчитывается по формуле X‐Y:

• для начала с помощью линейки измеряется величина X от полностью отжатой педали муфты до пола;
• потом аналогично замеряется Y на педали, выжатой рукой до упора вниз;
• полученное значение вычитывают из первого.

Чтобы отрегулировать гидравлическое устройство, нужно замерить расстояние от штока толкателя до вилки. Допустимое отклонение — 5 мм. Если отклонение больше, проводится корректировка. Для этого нужно отсоединить от кронштейна рабочего цилиндра пружину, обеспечив доступ к регулировочному механизму.

Поворот регулировочной гайки оказывает воздействие на ход вилки. Нужно поворачивать, пока не установится необходимое значение.

Для настройки ведущего диска надо снять крышки люков картеров и маховика. Затем отвернуть регулировочные винты на один оборот и законтрить. Это даст гарантированные зазоры между ведомыми дисками и поверхностью маховика при выключении сцепления. Механизмы проверяются на отсутствие «ведения» при нажатой до упора педали муфты, на работающем моторе.

На завершающем этапе нужно обязательно проверить работу механизма. Двигатель заводится, включается первая передача, муфта аккуратно отпускается. Если регулировка проведена правильно, автомобиль плавно тронется с места на середине хода педали. Если машина трогается раньше или позже, лучше заново всё повторить.

Ремонт или замена механизма сцепления обойдётся куда дороже, чем регулировка. Поэтому проводить регулировку нужно периодически, при первых симптомах поломки. При этом нужно не забывать о своевременной заправке авто технической жидкостью.

Регулировка механизма сцепления НИВА 21213

Регулировка механизма сцепления НИВА 21213

Ослабляем ключом на 10 контргайку хода сцепления, одновременно удерживаем ограничитель ключом, такого же размера. После этого снимаем наконечник штуцера цилиндра и надеваем на штуцер шланг его конец которого, опускается в ёмкость с тормозной жидкостью.Отворачиваем штуцер на три четверти оборота. При этом человек в кабине быстро жмет на педаль сцепления и спокойно отпускает до того что б исчезли пузырьки воздуха, выделяемые из шланга. При нажатой педали сцепления заворачиваем штуцер и снимаем шланг, надеваем колпачок.Далее ключом на 10 выкручиваем гайки крепления хомута бочка кузова и снимаем бачок.Устанавливаем бачок в обратной последовательности. Заливаем тормозную жидкость и заново прокачиваем привод сцепления.Снимаем бачок привода сцепленияОтворачиваем крышку бачка и резиновой грушей из бочка откачиваем всю жидкость.Ослабив хомутик крепёж шланга, снимаем трубку со штуцера бачка.Снимаем главный цилиндр привода сцепленияСначала снимаем трубку с пластикового штуцера основного цилиндра.Жидкость из бочонка сливаем в ёмкость подставленную заранее или закупориваем отверстие шланга заглушкой.Ключом на 13 откручиваем наконечник трубки. Нижнюю гайку тоже отворачиваем головкой с удлинителем.Снимаем главный цилиндр со шпилек.Если нужно произвести замену сначала снимаем штуцер или его уплотнение, отвёрткой поддеваем и вынимаем стопорную шайбу. Потом пластиковый штуцер снимаем вместе с резиновым уплотнительным кольцом.Устанавливается штуцер в последовательности обратной сборке.Работу производим в смотровой яме или на подъёмнике.

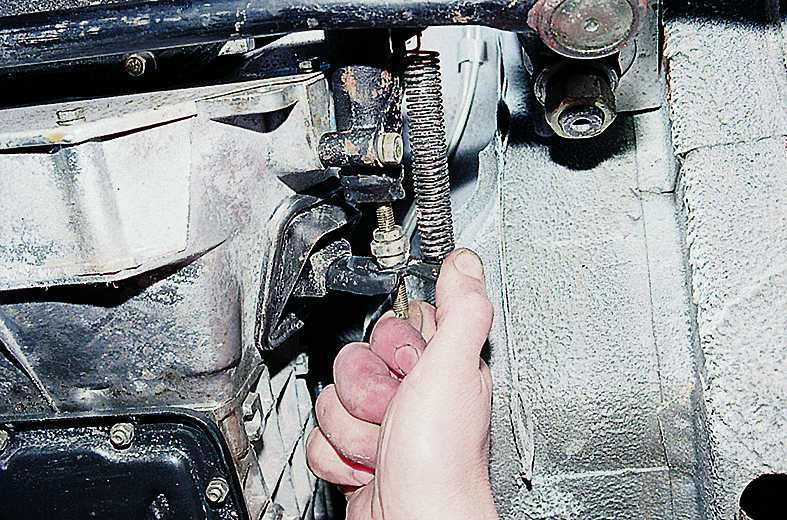

Снятие оттяжной пружины.

Плоскогубцами вытягиваем шплинт из отверстия в толкателе.Головкой на 13 снимаем болты которые крепят цилиндр к картеру сцепления.Ключом на 22 выворачиваем цилиндр за крышку корпуса и удерживаем ключом на 17 конец шланга.Ключом на 13 откручиваем трубку, удерживая верхний конец трубки ключом на 19 мм.Плоскогубцами снимаем фиксирующую скобку наконечника шланга и вынимаем верхний конец трубки.Ключом на 17 снимаем окончание шланга от крышки рабочего цилиндра, придерживая его от проворачивания цилиндра, после чего шланг снимается.Сборка шланга производиться в обратной последовательности.

Каталог дисков и продажа шин в интернет магазине Шелест Шин. У нас вы подберете резину на автомобиль любого типа. Большой выбор резины от отечественных производителей, а также ведущих иностранных. В нашем магазине вы легко подберете нужный размер колеса.

ВАЗ 21213 | Регулировка привода выключения сцепления

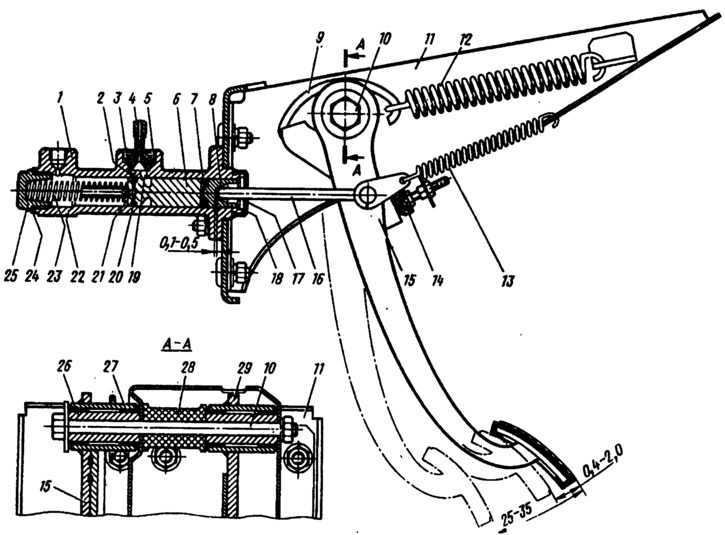

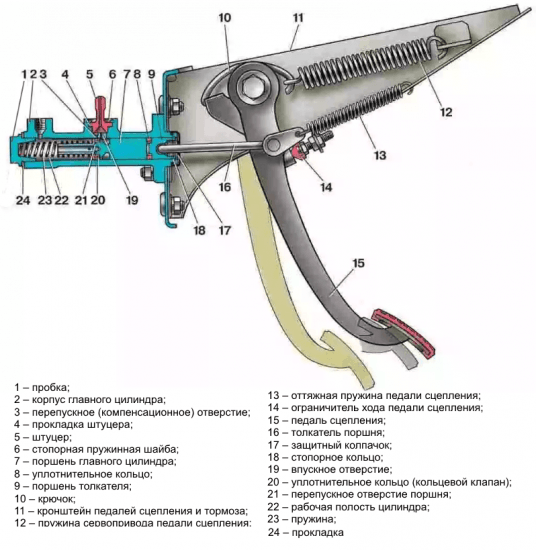

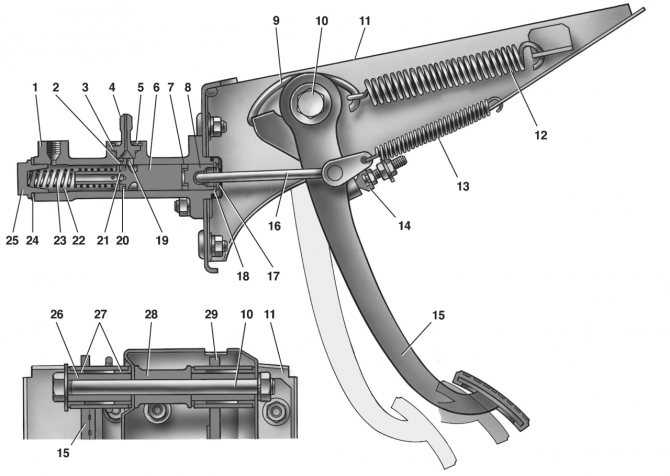

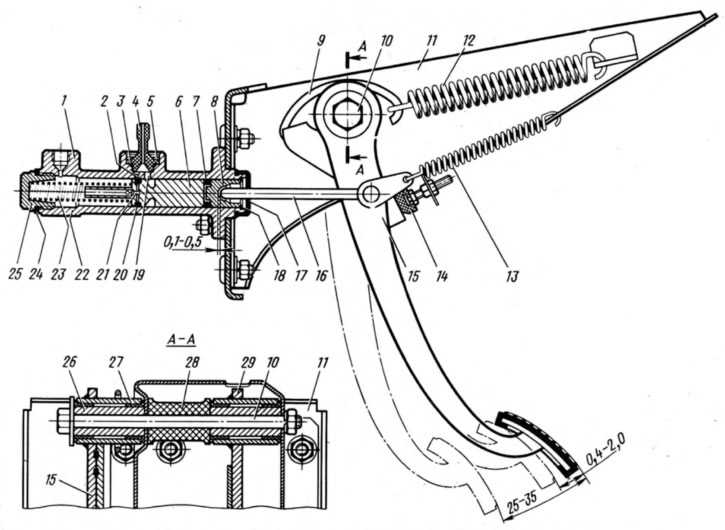

Зазор между толкателем и поршнем главного цилиндра, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм. Для регулировки…

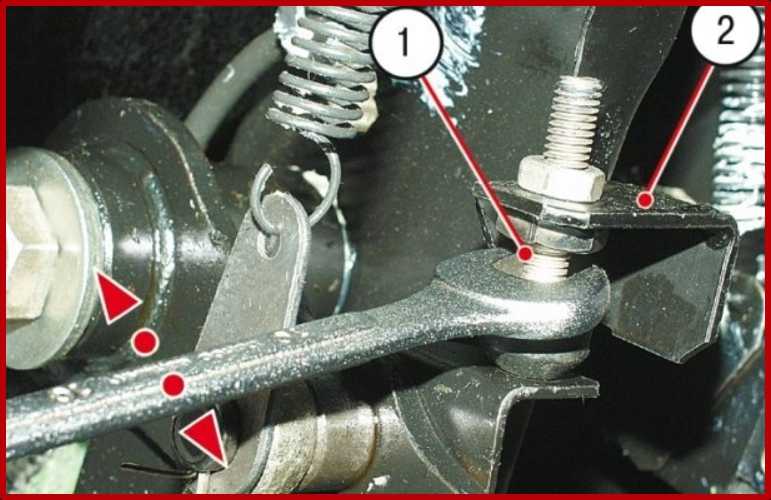

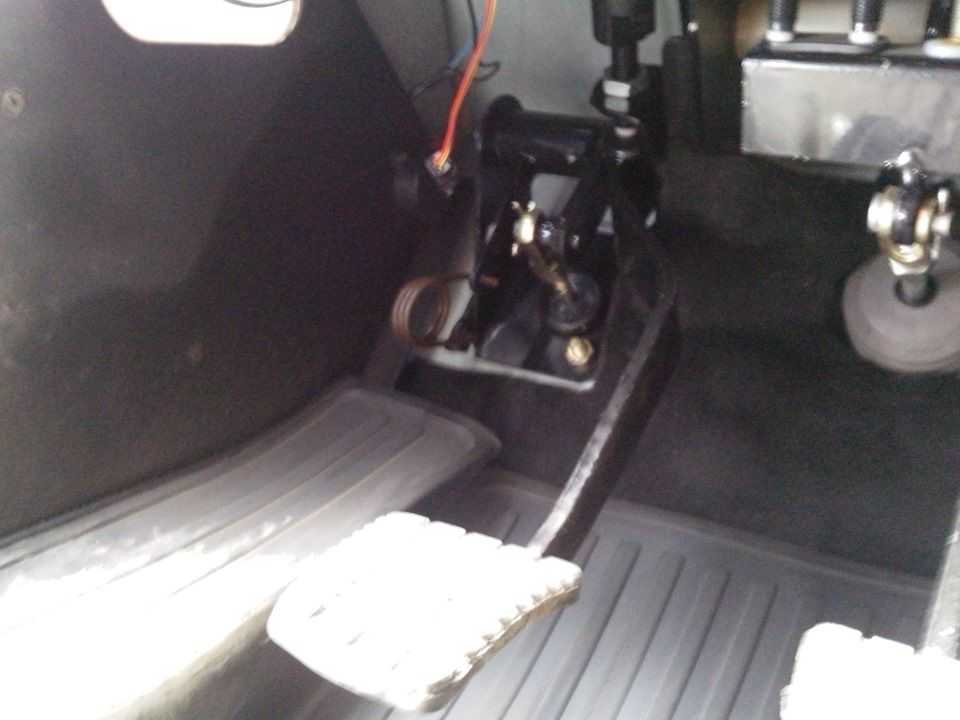

…ключом на 10 ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Вращая ограничитель, добиваемся требуемого зазора.
При этом свободный ход педали сцепления составляет 0,4–2,0 мм.

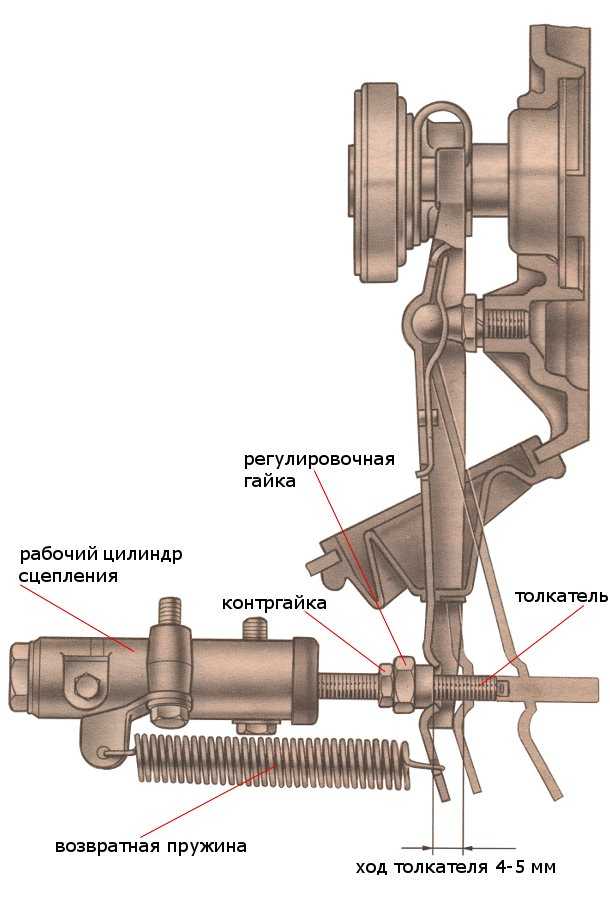

Свободный ход толкателя рабочего цилиндра должен быть 4–5 мм. Для его определения применяем простой шаблон, в качестве которого используем, например, карандаш.

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину и упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления. На карандаше наносим одну метку напротив конца вилки (прижатой к регулировочной гайке), а вторую метку – правее, на расстоянии 5 мм от первой.

Отводим вилку выключения сцепления назад до упора, то есть выбираем свободный ход толкателя рабочего цилиндра (передний карданный вал для наглядности снят).

При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка:

ключом на 13 отворачиваем контргайку, удерживая регулировочную гайку ключом на 17;

удерживая пассатижами толкатель, вращаем регулировочную гайку, добиваясь нормального свободного хода толкателя. Законтриваем соединение.
После регулировок свободный ход педали сцепления до момента начала его выключения должен составлять 25–35 мм.
Окончательно проверяем работу сцепления при работающем двигателе: при выжатом сцеплении передачи должны переключаться легко, а автомобиль – трогаться при отпускании педали от пола на одну-две трети ее хода.
