Предохранители и реле газель соболь

Ремонт ГАЗ Волга (31105) : Реле топливного насоса

1. Руководства по ремонту
2. Волга 31105 2004-2009
3. Реле топливного насоса

Реле топливного насоса установлено в подкапотном пространстве на том же кронштейне, что разъем диагностики и главное реле.

Вам потребуется торцовый ключ (головка) «на 10».

1. Выключите зажигание и снимите «минусовую» клемму аккумуляторной батареи.

2. Выверите болт крепления и снимите реле.

3. Снимите колодку проводов с выводов реле.

4. Устанавливайте реле в последовательности, обратной снятию.

Скачать информацию со страницы

↓ Комментарии ↓

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Раздел 2. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Правила техники безопасности и рекомендации Проверка автомобиля перед выездом Обкатка автомобиля Инструменты и принадлежности Пользование домкратом Буксировка автомобиля

Раздел 3. НЕИСПРАВНОСТИ В ПУТИ

Двигатель не заводится Неисправности системы впрыска топлива Перебои в работе двигателя Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. ДВИГАТЕЛЬ

Полезные советы Снятие и установка брызговика двигателя Замена масла и фильтрующего элемента масляного фильтра Снятие, установка и регулировка натяжения ремня привода вспомогательных агрегатов Замена опор силового агрегата Снятие и установка двигателя Замена уплотнений двигателя Ремонт привода газораспределительного механизма Снятие и разборка гидронатяжителей цепей Сборка («зарядка») и установка гидронатяжителей цепей Снятие, ремонт и установка распределительных валов Снятие и установка головки блока цилиндров Ремонт головки блока цилиндров Снятие, ремонт и установка промежуточного вала Снятие, ремонт и установка шатунно-поршневой группы Снятие, ремонт и установка коленчатого вала Дефектовка и ремонт блока цилиндров Система смазки Система охлаждения Система питания Система выпуска отработавших газов

Раздел 5. ТРАНСМИССИЯ

Сцепление Коробка передач Карданная передача Задний мост

Раздел 6. ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 7. РУЛЕВОЕ УПРАВЛЕНИЕ

Проверка технического состояния рулевого управления Регулировка зазора в рулевом механизме Рулевая колонка Механизм рулевого управления без гидроусилителя Рулевая трапеция Механизм рулевого управления с гидроусилителем

Раздел 8. ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Прокачка гидропривода тормозной системы Снятие и установка педали тормоза Главный тормозной цилиндр Вакуумный усилитель Регулятор давления Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 9. ЭЛЕКТРО-ОБОРУДОВАНИЕ

Аккумуляторная батарея Предохранители и реле Генератор Стартер Система управления двигателем Освещение и световая сигнализация Замена выключателей Звуковой сигнал Стеклоочиститель Омыватель ветрового окна Снятие и установка комбинации приборов

Раздел 10. КУЗОВ

Полезный совет Замена буферов Снятие и установка облицовки радиатора Капот Снятие и установка переднего крыла Передняя дверь Задняя дверь Крышка багажника Снятие и установка наружного зеркала заднего вида Снятие и установка панели приборов Снятие и установка центральной консоли Сиденья Снятие и установка навесного оборудования салона Отопитель Замена ветрового и заднего стекол Снятие и установка ремней безопасности Снятие и установка задней полки Уход за кузовом Антикоррозионная защита кузова

Раздел 11. УХОД ЗА АВТОМОБИЛЕМ

Проверка автомобиля перед выездом Мойка автомобиля

Раздел 12. ПОКУПКА ЗАПАСНЫХ ЧАСТЕЙ

Моторное масло Трансмиссионные масла Пластичные смазки Охлаждающие жидкости Тормозная жидкость

Раздел 13. ПОЕЗДКА НА СТО

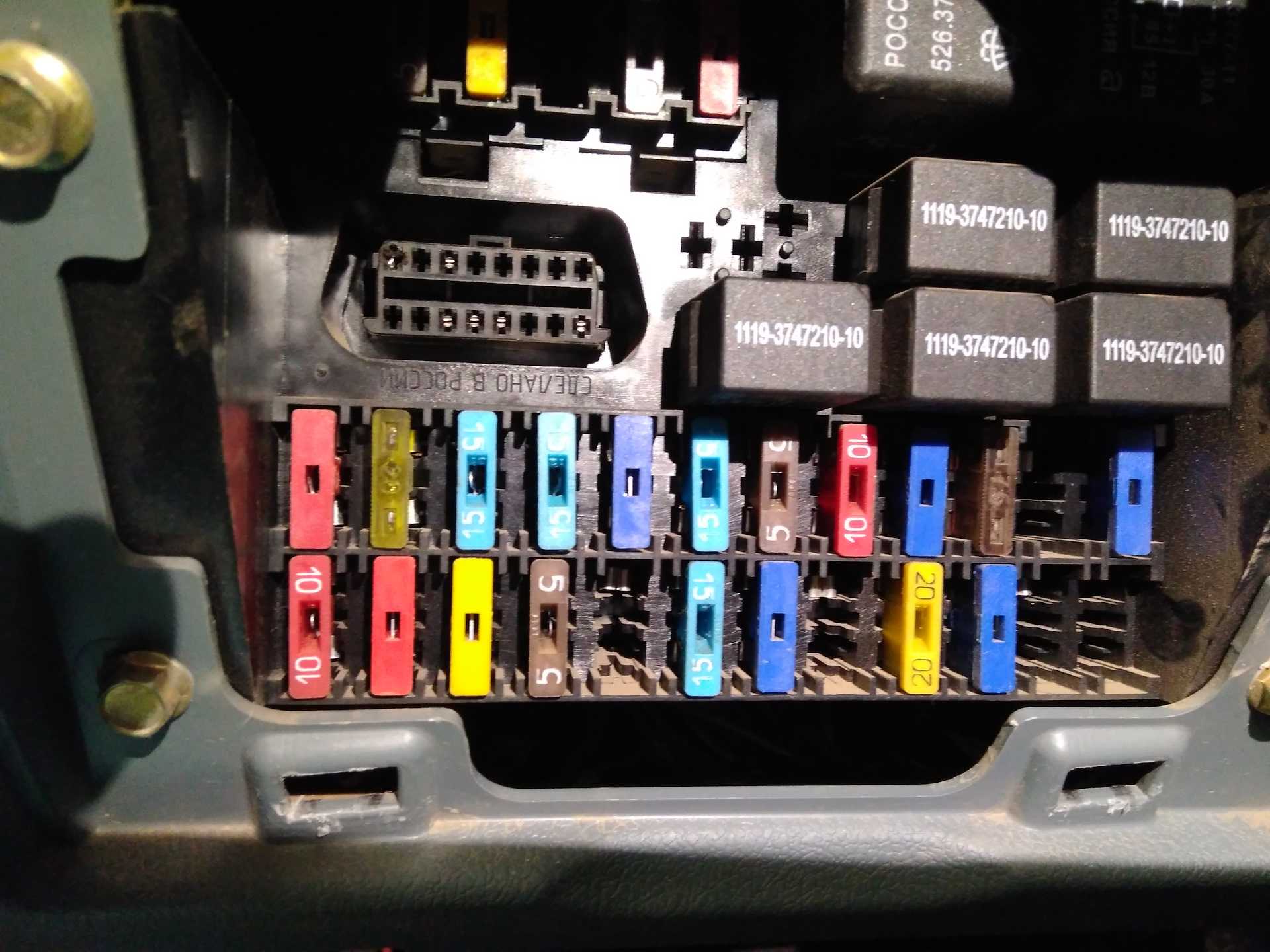

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

№ — А — Защищаемая цепь

F1 – 20 – Стеклоочиститель, стеклоомыватель

F2 – 10 – Модуль управления светотехникой, подсветка приборов

F3 – 5 – Электропривод зеркал

F4 – 25 – Электропривод стеклоподъемников

F5 – 10 – Обогрев наружных зеркал

F6 – 10 – Обогрев сиденья водителя

F7 – 15 – Дополнительный отопитель

F8, F11, F12 – Резерв

F9 – 10 – Блокируемый дифференциал

F10 – 15 – Розетка второго ряда сидений

F13 – 7,5 – Лампы дневных ходовых огней

F14 – 5 – Лампы задних противотуманных фонарей

F15 – 10 – Указатели поворотов

F16 – 7,5 – Комбинация приборов, датчик скорости, пульт отопителя

F17 – 5 – Система управления двигателем

F18 – 5 – Антиблокировочная система тормозов

F19 – 20 – Прикуриватель, розетка

F20 – 15 – Аварийная световая сигнализация

F21 – 15 – Модуль управления светотехникой, подсветка

F22 – 10 – Внутреннее освещение

F23 –15 – Центральный замок, аудиосистема

F24 – 5 – Комбинация приборов, диагностический разъем, пульт управления предпусковым обогревателем

Реле

K1 — Стеклоочиститель

K2 — Отопитель

K3 — Силовая цепь выключателя приборов и стартера

K4 — Догреватель охлаждающей жидкости

Реле бензонасоса змз 406 инжектор

Машина при движении на большой скорости заглохла и не заводится. Стартер крутит, а ответа ноль. После долгих мучений автомобиль все-же завелся, но в движении машина дергается, троит, не тянет, а через какое-то время глохнет. Такое очень часто проявляется в жаркую погоду на трассе. Причин может быть несколько: -перегрелся бензонасос, -не срабатывает регулятор давления топлива РДТ(то-же перегрев), что приводит к повышенному давлению в топливной системе, -обрыв на датчике коленвала,

Для решения этих проблем можно попробовать несколько действий. 1. Ключом зажигания включить топливный насос, до полной обработки, три раза. 2. Нажать педаль акселератора в пол и включить замок зажигания на старт. 3. Под капотом, снимешь один из бензиновых шлангов(предварительно подготовить пустую емкость для слива топлива). Нельзя, что-бы бензин попал на выпускной коллектор, может произойти возгорание. Шланг снимаем с трубки постепенно, спуская таким образом лишнее давление. Регулятор давления топлива должен держать на х.х. 2,7атм., а при перегазовке до 3 атм. Если РДТ будет держать 4 атм. и выше, то ЭБУ может отключить форсунки из-за слишком богатой смеси и слишком высокого давления.

Проверить РДТ можно обычным насосом для подкачки шин. Сброс воздуха на 3-х атмосферах, говорит о нормальной работе РДГ. (показать видео измер.давл.) 4. Водой или холодной тряпкой охладить топливный насос. 5. Если не слышно работу насоса, то возможно к нему не подходит питание или сгорел предохранитель номер 9 в правом блоке предохранителей.

Возможно не работает реле и не подает напряжение на ЭБН. В таком случае снять реле, оно находится в правой задней части подкапотного пространства, блока реле-управления двигателем. Реле может быть коричневым или оранжевым. Замкнуть контакты «30» и «87». Если насос заработает то заменить реле ЭБН. В противном случае проверить зелено фиолетовый провод на ЭБН. При целостности провода заменить насос.

Можно проверить работоспособность самого реле включения ЭБН: а) Проверяем предохранитель №9 и #10, в правом блоке предохранителей. б)Снимаем реле в)замеряем напряжение на контакте «+30» и «-85» U=12v г) Если нет напряжения то замеряем на «+30» и массе автомобиля. При наличие U=12v необходимо проверить не оборван ли провод (коричнево-зеленый и красный) 6. Проверить на обрыв датчик положения коленвала. Это единственный датчик, при неисправности которого машина не заводится.

P/S Совет. Наши топливные шланги лучше не брать. Покупайте т.ш. «СИМПИРИТ». Эти шланги очень долго ходят, их применяют так-же для газового оборудования.

Стартер не крутит

Если при включении зажигания тухнут приборы (зажигание берет на себя порядка 100 ват), то причин может быть несколько: 1.Плохая масса на двигателе. Можно проверить включением света в салоне или габаритов, а затем нажать на гудок. Свет совсем потухнет или станет тусклым. В этом случае можно попробовать кинуть массу с АКБ на двигатель и на кузов. 2.Севший аккумулятор. 3.Плохой контакт на клеммах аккумулятора.

Тяговое реле включается, а стартер не вращается

— подгорели контакты выключателя стартера на тяговом реле. — износ щеток стартера. — износ втулок стартера. — вышла из строя обмотка статора.( видео как горит обмотка записать) — вышла из строя обмотка якоря или прогорели дорожки на коллекторном узле. фото или видео — Очистить и протянуть клеммы аккумулятора. — с другой стороны плюсового провода очистить клеммный наконечник стартера, предварительно отключив клемму на АКБ и проверить затяжку.

Если причина в неисправности втягивающего реле стартера, то можно при включенном зажигании перемкнуть напрямую контакты стартера отверткой.

Вышло из строя реле стартера.

Не путать с тяговым реле находящимся на стартере. Реле стартера на 406 ЗМЗ находится в блоке реле возле левой ноги водителя и имеет маркировку 711.3747-01. Снять пластиковую накладку около левой ноги, увидите блок реле. Реле стартера размещено чуть ниже реле переключения света РС711. Там 7 реле, 4 маленьких, 3 больших, к одному из маленьких подходит масса проводом у которого посередине разъём папа-мама, вот оно и есть реле стартера. На реле стартера подходит три провода 1 толстый фиолетовый, и 2 тонких серый и оранжевый.

Вышел из строя замок зажигания.

Отсоединить провода от замка и соединить их на прямую, предварительно выявить по эл. схеме нужные провода, как правило это 30 и 50. На 30 подается плюс с АКБ, а c 50 уже идет на катушку реле стартера. Возможен вариант доработки с установкой отдельной кнопки(на удержание) в этот разъем.

Норма расхода какие цифры заверил производитель

Линейка силовых агрегатов «Волга» включает в себя пять различных сборок с рабочим объёмом от 2.3 до 2.5 литров. Наиболее популярными стали версии авто с легендарным 402-м движком, которым оснащали не только автомобили семейства «Волга», но и семейства «Газель», микроавтобусы «Латвия». Мощность двигателя составляет 100 лошадиных сил, что позволяет транспортному средству развивать скорость 100 км/ч за 15 секунд. Для того времени это был действительно выдающийся показатель. Спустя некоторое время ГАЗ-3110 стали комплектовать инжекторным ЗМЗ-406.

Официальная норма расхода топлива в городском/загородном цикле:

• ЗМЗ-402 – 13/9 литров;
• ЗМЗ-4021 – 12/8 литров;
• ЗМЗ-406 – 11.5/7.5 литров.

ЗМЗ-4021 характеризуется меньшей мощностью – 90 лошадиных сил. За счет технических преобразований 2.4-литровый мотор стал потреблять меньшее количество бензина, однако официальная норма всё также была на довольно высоком уровне, что не устраивало многих отечественных водителей. Турбо дизельные силовые агрегаты ГАЗ-560 и ГАЗ-5601, выпускаемые по лицензии «Stery», были менее популярными. Недоверие людей к качеству дизтоплива наложило свой отпечаток на количестве продаж модификаций ГАЗ-3110 с дизелем под капотом. За счет небольшого уровня потребления солярки – 8 литров по городу, небольшой спрос на них всё же был.

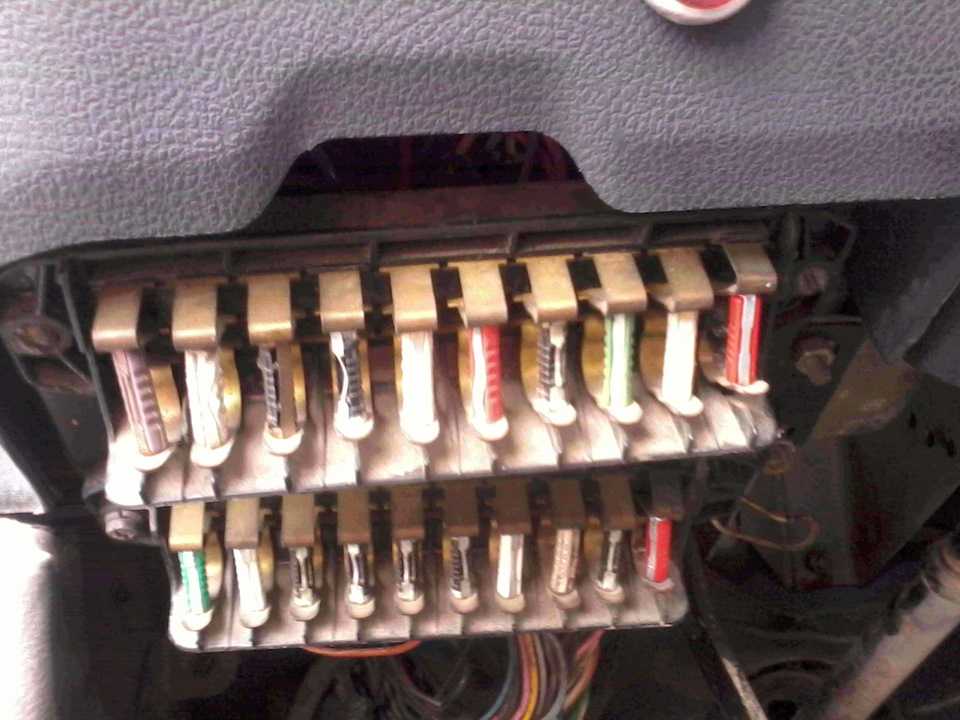

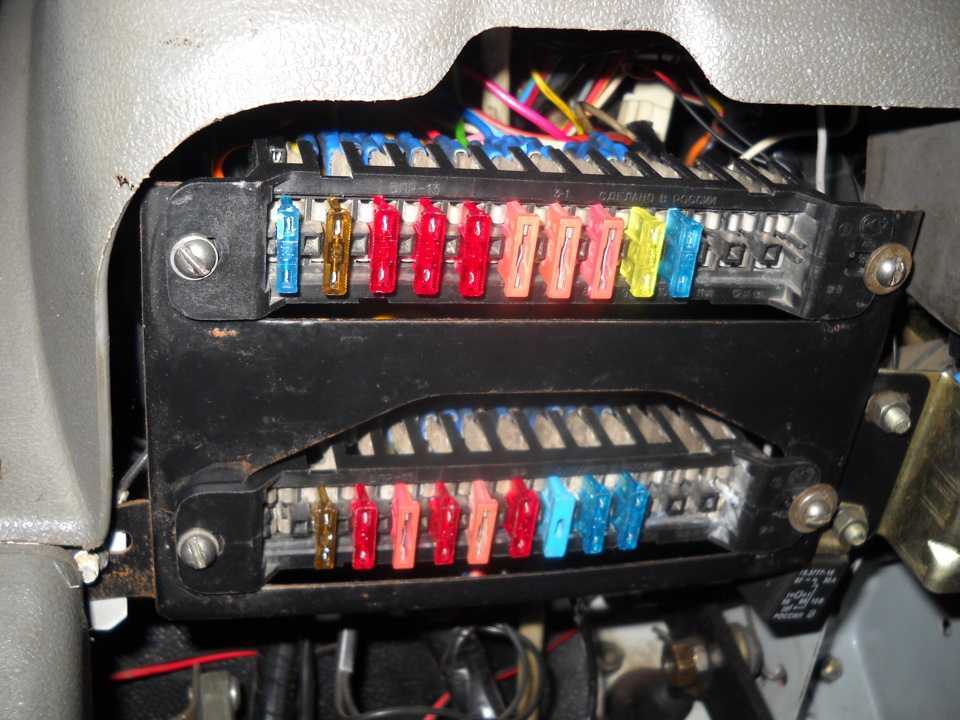

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

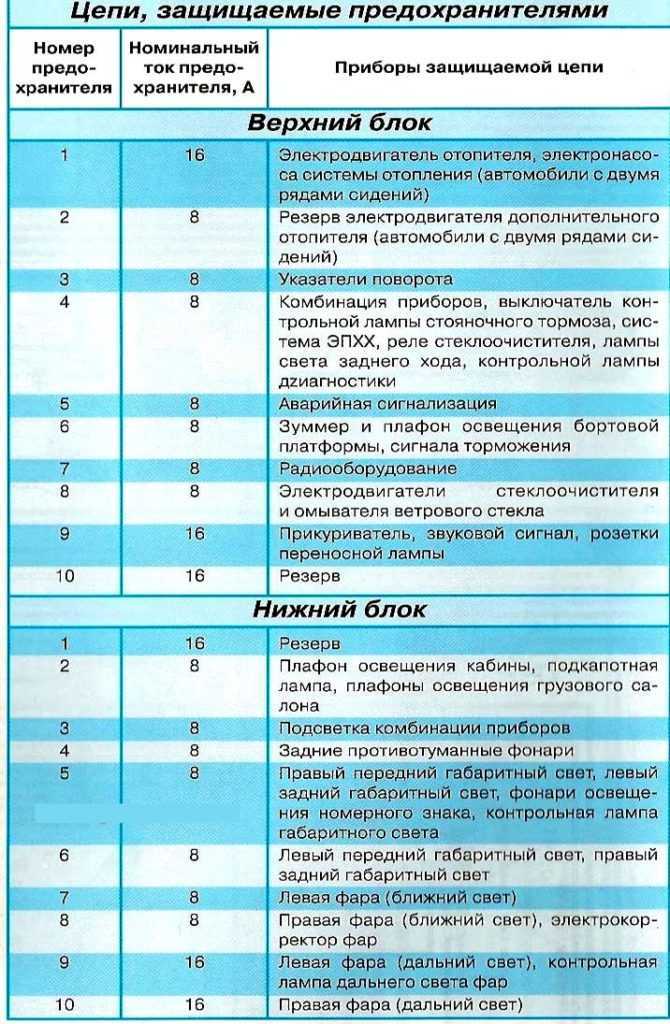

Электрические цепи, защищаемые плавкими предохранителями
Верхний блок предохранителей
№ предохранителя (номинальный ток)
	Электродвигатель отопителя, электронасос системы отопителя*
	Электродвигатель дополнительного отопителя*
	Указатели поворота
	Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
	Аварийная световая сигнализация
	Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
	Дистанционный выключатель аккумуляторной батареи, радиооборудование
	Звуковой сигнал, прикуриватель, розетка переносной лампы
	Резервный
Нижний блок предохранителей
№ предохранителя (номинальный ток)	Наименование оборудования защищаемых электрических цепей
	Резервный
	Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
	Освещение приборов, подогреватель — отопитель
	Задний противотуманный свет
	Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
	Габаритный свет (правый передний, левый задний фонари)
	Ближний свет (левая фара), электрокорректор фар
	Ближний свет (правая фара), сигнализатор дальнего света
	Дальний свет (левая фара)
	Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Карбюраторный двигатель

Сначала несколько слов об известном всем механическом бензонасосе. Он качает топливо в автомобилях с карбюратором. Ключевым элементом является мембрана, которая, совершая поступательные движения вверх и вниз, обеспечивает доставку топлива от бака к карбюратору. В конструкции предусмотрена система клапанов, благодаря которым обеспечивается закачка бензина и предотвращается его возврат в топливную магистраль.

Движение механических частей осуществляется непосредственно от самого двигателя, для этого там, где находится бензонасос, в блоке цилиндров предусмотрен его привод. Закачка топлива может осуществляться вручную, с помощью предусмотренного рычага. Насос не требует автономной системы смазки, так как включен в общую с двигателем магистраль.

Питание топливного насоса и схемы

К сожалению, проблемы в работе топливной системы возникают и на современных инжекторах, модернизированных, казалось бы, до предела. Линия, передающая напряжение от аккумуляторной батареи до насоса нуждается в заботе так же, как и другие системы автомобиля.

Проблема с питанием: просадка

Случается, что некоторые автомобилисты решают поставить мощный бензонасос. Таким образом, они модернизуют систему, однако забывают о главном. Увеличение мощности скажется в первую очередь на расходе топлива и электроэнергии.

По закону физики величина расходуемого тепла в проводнике находится во власти показателя напряжения и импеданса. Чем выше значение тока и импеданс, тем больше проводник подвергается нагреву. А говоря точнее, тем больше энергия расходуется впустую и снижается КПД.

Величина импеданса определяется сечением проводника. Чем оно больше, тем ниже импеданс. Проводником в случае с топливной системой выступает проводка. На штатном обычном бензонасосе она с нормальным, небольшим сечением. Оно достаточно для нормального функционирования устройства, тока ему хватает. И ставить проводку с большим сечением экономически невыгодно, и ничем не обосновано.

Можно проверить напряжение на выводах источника и самого потребителя. Линия питания топливной системы автомобиля начинается с аккумулятора и заканчивается на насосе. Поэтому снять показатели тока надо с клемм АКБ и фишек электронасоса.

Делать это рекомендуется на заведённом моторе, сразу. Обычно получается такая картина: на АКБ 13,6 В, на фишках насоса – 12,5 В. Получается падение в режиме ХХ, когда ещё потребление насосом горючего не слишком высокое. А что будет, если увеличатся обороты двигателя. Естественно, повысится потребление. Насколько сильно зависит производительность от тока можно посмотреть на графике.

При проседании напряжения, к примеру, на один вольт, производительность насоса упадёт на целых пятнадцать процентов от номинального своего значения. Чем выше потребляемость, тем всё становится намного хуже.

Все процессы взаимосвязаны. Так, если проседает его производительность, то одновременно падает давление, обедняется ТВС, вырастает температура, изменяется скорость сгорания смеси. Одним словом, одно, казалось бы, незначительное проседание напряжения способно привести к ряду проблем, которые в итоге выливаются в детонацию и сработку поршней двигателя.

Если посмотреть внимательно на график, то можно заметить, что потребляет бензонасос ток в ампераже 14-15. Штатный предохранитель потребляет 7,5 ампер. Получается, что элемент может в любой момент сгореть, даже в дороге.

Так что, для бензонасоса нужны другие провода. Однозначно, хватит с сечением и на шесть квадратов. Обязательно установить реле, управление которым доверить стоковой проводке.

Сложность установки толстых проводов может быть связана с родной фишкой. Она не позволит запихать шесть квадратов вместо двух, поэтому надо прикупить заодно и клеммы, обжимая ими возможное сечение. Уже непосредственно к клеммам подключать толстый кабель.

После такой переделки можно осуществить проверку заново. Если всё было сделано правильно, то на выходах аккумулятора прибор покажет 13,7 В, а на насосе – 13,6. Потребление и отдача практически одинаковы, в режиме увеличения оборотов двигателя за критическую просадку можно не беспокоиться.

Внешняя проводка

Питание на бензонасос проверяется либо специальным измерительным прибором, либо самодельным. В качестве последнего может стать обычная 12-вольтовая лампочка, на которую подаётся сигнал с внешнего разъёма бензонасоса. Если после включения зажигания индикатор загорается, это свидетельствует о нормальном состоянии питания, если нет – во внешних цепях проблема.

Однако загорание индикатора вовсе не значит, что всё в порядке с внутренними контактами. По этой причине рекомендуется осуществить их полноценную диагностику.

Тестирование внешней проводки подразумевает поочерёдное подключение плюса и минуса насоса. Таким же способом осуществляется проверка реле бензонасоса. Например, вот как диагностируется проводка. Минусовая клемма соединяется с массой (любой частью кузова автомобиля), затем включается зажигание. Если индикатор загорается, значит, в минусовом проводе имеется обрыв или неисправен контакт. Если не загорается, возможна проблема с плюсом.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

предохранителя	Сила тока,	Защищаемые цепи
Предохранители верхнего блока
		Система управления двигателем
		Аварийная сигнализация
		Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
		Электродвигатели очистителя и омывателя ветрового стекла
		Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
		Стоп-сигналы
		Прикуриватель, звуковые сигналы
		Реле звуковых сигналов, комбинация приборов, часы
		Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
		Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
		Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
		Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
		Указатели поворота
Предохранители нижнего блока
		Дальний свет правой фары, контрольная лампа включения дальнего света фар
		Дальний свет левой фары
		Ближний свет правой фары
		Ближний свет левой фары
		Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
		Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
		Лампы подсветки комбинации приборов, переключателей, прикуривателя
		Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
		Лампы левого габаритного огня, сигнальная лампа включения

Электрические цепи автомобиля, потребляющие большой ток, защищены плавкими вставками.

Вставки установлены в общем блоке (ВПР-4.10), закрепленном в моторном отсеке с правой стороны и закрытом пластиковой крышкой.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя не имеет.

Для замены сгоревшей планкой вставки сожмите два фиксатора крышки блока и снимите крышку.

Запасные вставки разных номиналов закреплены под пластиной крышки блока.

Отверните две гайки сгоревшей вставки и замените вставку.

Слаботочные электрические цепи также защищены плавкими вставками, которые находятся в монтажных блоках в салоне автомобиля и в моторном отсеке.

Для доступа к монтажному блоку в салоне, тянем за края двух углублений в нижнем декоративном щитке и снимаем щиток.

На внутренней стороне щитка нанесена схема расположения реле и предохранителей

Предохранители Газ 31105 крайслер и реле со схемами блоков и описанием

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102«волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.. Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера

Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Читать дальше: Тойота королла 2012 фото салона

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).
