Проверка работоспособности ДТОЖ
Для того чтобы проверить работоспособность вышеуказанного датчика, необходимо:
Завести автомобиль и обратить внимание на приборную панель. Если стрелка температуры показывает максимальное значение, в то время как двигатель все еще холодный, следует отсоединить все имеющиеся контакты от температурного измерителя
Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик. Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля. Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители. В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры.
Существует и еще один проверенный метод, следуя которому нужно произвести такие действия:
- мультиметр выставляется в режим омметра;
- запасаемся термометром, способным показать температуру, превышающую 100 градусов по Цельсию и емкость, выдерживающую горячий антифриз;
- щупы мультиметра закрепляются к выходу и корпусу датчика;
- датчик температуры отсоединяется и кладется в тару, в которую предварительно была налита охлаждающая жидкость;
- наблюдаем за показателями термометра и омметра.
Они должны сочетаться таким образом:
Показатель температуры: Показатель омметра:
30 1300-1900
50 580-850
70 270-400
90 150-200
110 85-110
В том случае, если данные показатели не сочетаются, можно смело утверждать, что ДТОЖ находится в неисправном состоянии.
Если ДТОЖ не показывает температуру двигателя ВАЗ-2114, конечно же, можно попытаться заменить его своими руками. Но сделать это можно лишь в том случае, если вы хотя бы немного разбираетесь в автомобилях. В ином случае лучше всего обратиться в специализированный сервис.
Дело в том, что причины поломки этой детали могут скрываться в других, более серьезных проблемах вашего автомобиля. Например, при проверке работоспособности ДТОЖ вы случайно сняли модуль зажигания. А для того чтобы правильно установить его на свое место, необходимо не только хорошенько постараться, но и быть настоящим мастером своего дела.
Проведя замену ДТОЖ в сервисе, вы получите не только качественно сделанную работу, но и гарантию на нее. Каждая деталь автомобиля, к которой прикасалась рука мастера, будет поставлена на полагающееся ей место, а также надежно закреплена. При попытке сэкономить и провести замену ДТОЖ самостоятельно, можно только обеспечить себе дополнительные затраты. Помните, скупой платит дважды.
https://youtube.com/watch?v=EEgdLFFD6Ck
Как вам статья?
Мне нравитсяНе нравится
Принцип действия
Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.
Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:
В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.
Россия, Пенза 2015г
Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.
Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.
Монтажный блок Lada 4×4
Расположение предохранителей штатной проводки
Предохранители КСУД Лада НИВА
Датчик температуры двигателя Нива 21214

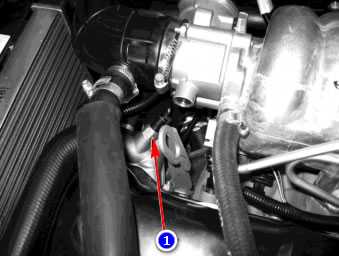

Датчик температуры двигателя на Нива 21214 обычно располагается на блоке цилиндров двигателя, рядом с термостатом. Он подключается к проводам, которые идут от блока управления двигателем.
Проверить работоспособность датчика температуры можно с помощью мультиметра. Сначала необходимо выключить двигатель и ожидать его полного остывания. Затем отсоедините разъем от датчика и подключите мультиметр к контактам разъема.
Установите мультиметр в режим измерения сопротивления (омметр) и проверьте сопротивление между контактами датчика. Если значений сопротивления не соответствует спецификациям производителя, то датчик температуры неисправен и требуется замена.
При замене датчика температуры двигателя рекомендуется очистить и проверить контакты разъема на наличие коррозии или повреждений. Если обнаружены повреждения, необходимо выполнить их ремонт или замену.
Важно отметить, что неисправность датчика температуры двигателя Нива 21214 может вызвать неполадки в системе охлаждения и привести к перегреву двигателя. Поэтому рекомендуется регулярно проверять работу датчика и при необходимости заменять его
Предохранители системы управления двигателем
| F1 (30A) | Контакты реле правого электровентилятора |
| F2 (30A) | Контакты реле левого электровентилятора |
| F3 (15A) | Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания |
| F4 (15A) | Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера |
| №1 | Реле зажигания |
| №2 | Главное реле |
| №3 | Реле правого вентилятора охлаждения |
| №4 | Реле левого вентилятора охлаждения |
| №5 | Реле бензонасоса (топливного) |
| №6 | Предохранитель топливного насоса F5, 15A |
На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.
| F1 (30A) | Контакты реле правого электровентилятора |
| F2 (30A) | Контакты реле левого электровентилятора |
| F3 (15A) | Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания |
| F4 (15A) | Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера |
| Номер элемента | Обозначение |
| 1 | Лампочки передних габаритов. |
| 2 | БП. |
| 3 | Лампы наружного света. |
| 4 | Освещение приборной панели. |
| 5 | Лампы наружного света. |
| 6 | Лампы номерного освещения. |
| 7 | Лампочки задних габаритов. |
| 8 | Лампы заднего хода. |
Благодаря этой схеме можно вовремя найти нужный элемент, если он по каким-то причинам выйдет из строя. Так, например, при подаче сигнала на стеклоподъемники они начнут двигаться, очищая стекло.
А еще интересно: Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)
-
Замена ремня грм ваз 219410 лада калина 2 двигатель 11186
-
Настройка часов лада гранта фл
-
Доработка вентиляции салона гранта седан
-
Генератор 3701 ваз схема
- Где находится реле стартера ваз 2109
Устройство охладительной сети автомобиля
Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:
- Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
- Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
- Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
- Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
- Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.
- Теплообменник отопителя салона, снабженный краном.
Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.
Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:
- на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
- патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.
В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.
Устройство охладительной сети автомобиля
Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:
Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.
Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:
- на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
- патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.
В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.
Принцип действия
Проблемы с другими компонентами системы охлаждения
Причиной неработоспособности датчика температуры на Ниве 21214 инжектор может быть аварийное состояние или неисправность других компонентов системы охлаждения. Они должны функционировать правильно, чтобы обеспечить нормальную работу датчика температуры и системы охлаждения в целом.
Радиатор: Засорение радиатора может привести к неправильной циркуляции охлаждающей жидкости и перегреву двигателя. Проверьте радиатор на предмет загрязнения и, если необходимо, промойте его или замените.
Термостат: Неисправный термостат может вызвать перегрев двигателя или отсутствие достаточной температуры для работы датчика. Проверьте термостат на работоспособность и замените его при необходимости.
Вентилятор охлаждения: Если вентилятор охлаждения не работает правильно, двигатель может перегреваться. Проверьте работу вентилятора и замените его, если необходимо.
Насос охлаждения: Неисправный насос охлаждения может привести к неправильной циркуляции охлаждающей жидкости и перегреву двигателя. Проверьте его на работоспособность и замените при необходимости.
При возникновении проблем с датчиком температуры на Ниве 21214 инжектор необходимо не только проверить сам датчик, но и убедиться в исправности других компонентов системы охлаждения. Регулярное обслуживание и контроль состояния данных компонентов могут помочь избежать возникновения проблем и обеспечить нормальную работу системы охлаждения автомобиля.
Что делать при неисправности датчика температуры на Ниве 21214
1. Проверьте датчик на работоспособность
При возникновении проблем с температурой двигателя на Ниве 21214, первым делом следует убедиться в исправности датчика. Для этого достаточно проверить его на наличие сигнала. В зависимости от маркировки датчика, на выходе с него должен быть определенный уровень напряжения.
2. Замените неисправный датчик на новый
Если датчик оказался неисправным, то лучшим решением будет его замена. В настоящее время существует множество компаний, которые производят датчики для Нивы 21214
Важно приобрести качественный и проверенный датчик, который будет долго и надежно работать
3. Обратитесь к специалисту
Если вы не уверены в своих навыках ремонта автомобиля, то лучшим решением будет обратиться к профессиональному механику или автосервису. Они смогут быстро и качественно заменить неисправный датчик, а также произвести дополнительную диагностику автомобиля.
Возможные неисправности
Следует чаще проверять уровень антифриза в расширительном бачке. Ввиду надежности охлаждения неисправностей в ней случается не так много:
- Когда автомобиль греется до максимума в любую погоду, а патрубки основного радиатора холодные, то сломался термостат. Элемент не ремонтируется, только меняется.
- Электрические вентиляторы включаются как попало, в том числе на холодном двигателе, а при перегреве могут и не запуститься. Это значит, что вышел из строя и подлежит замене датчик, передающий данные о температуре контроллеру.
- Когда указатель на панели выдает неточные данные или не показывает температуру, надо поменять второй датчик, стоящий в головке цилиндров.
- Постоянно снижается уровень жидкости в бачке. Надо искать и устранять протечку на патрубках или в одном из радиаторов.
Важно периодически проверять наличие люфта оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно быстрее поменять помпу
Как известно первый российский внедорожник Нива появился на свет еще во времена Советского Союза. В то время в СССР еще даже и не думали об электронной системе управления двигателем, весь процесс работы ДВС был механическим. Двигатель снабжался топливом через карбюратор. В настоящее же время Ниву по-прежнему продолжают выпускать, но со своими предками у современной Нивы остался только кузов и тот подвергся небольшим доработкам.
Карбюратор заменили инжектором, поменяли салон и преобразили внешний вид автомобиля, но все же Нива осталось Нивой. Легендарная нивовская проходимость после данных доработок не ухудшилась, а стала намного комфортнее.
В данной статье речь пойдет об датчиках системы управления двигателя в инжекторной Ниве, а именно подробно рассказывается о каждом из датчиков, где он расположен и за какую функцию отвечает, а так же подробно описаны признаки неисправности датчиков.
Замена
Для замены датчиков не требуется большого количества инструмента и знаний в автомобильной механике.
Есть два способа замены: со сливом ОЖ и без слива. Рассмотрим второй вариант.
Работы необходимо выполнять на холодный двигатель, чтобы не обжечь руки!

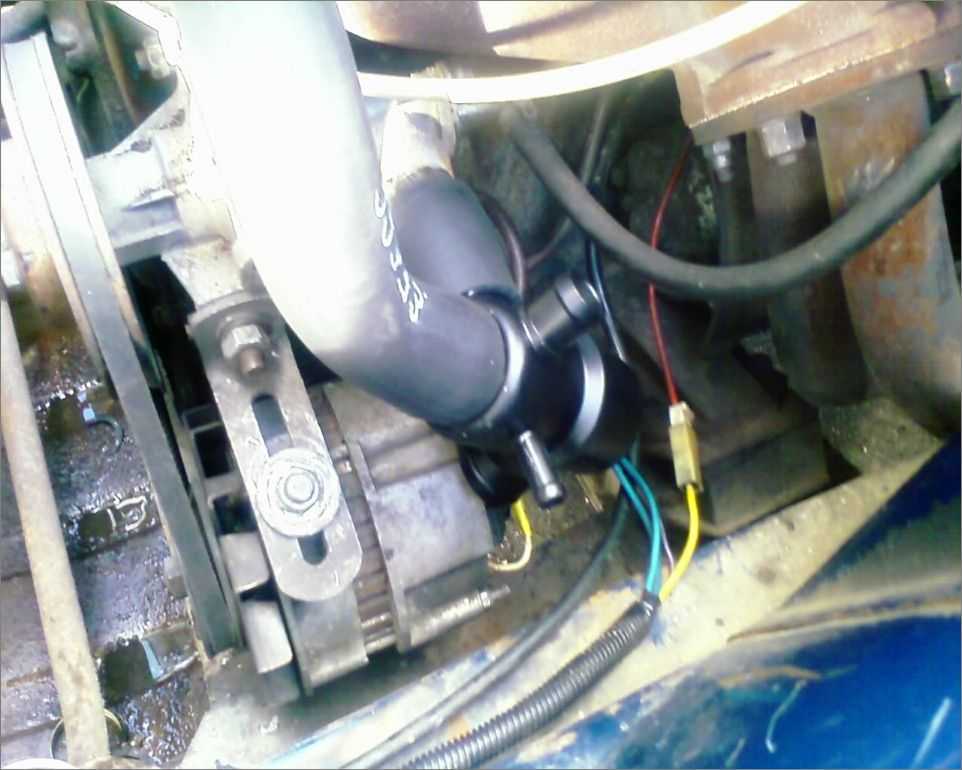

- Находим необходимый датчик, который нужно заменить;

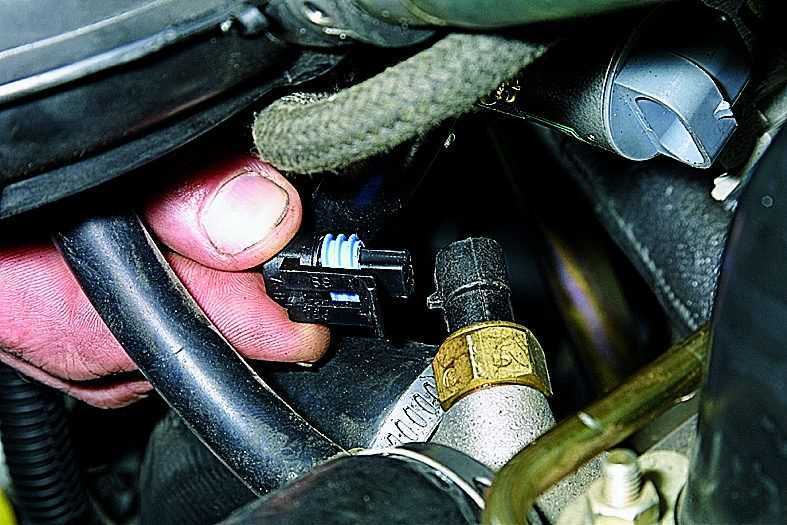

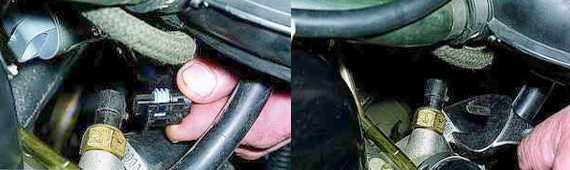

- Снимаем разъем с датчика.

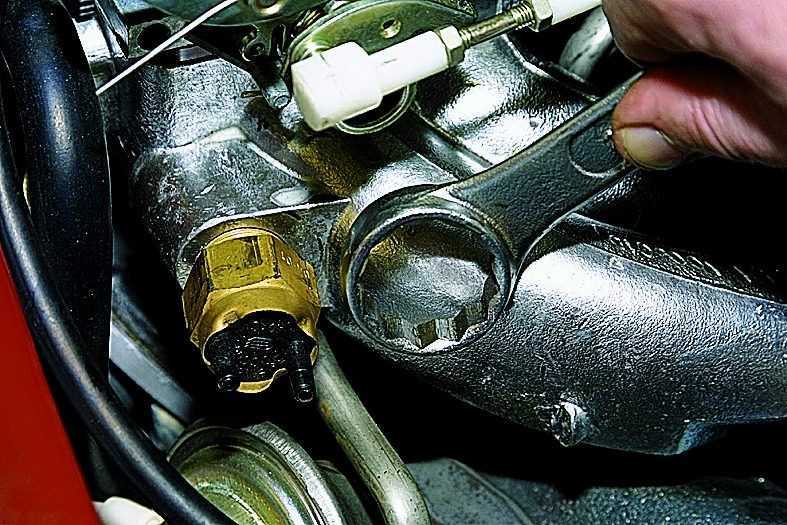

Откручиваем датчик с помощью ключа.
Вынимаем датчик и затыкаем отверстие пальцем;
- Подготавливаем новый датчик и устанавливаем его на место;
- Все нужно делать быстро, чтобы потерять как можно меньше ОЖ;
После замены необходимо проверить уровень антифриза и при необходимости долить.
Интерактивная электросхема ваз 21214 нива инжектор
Общая схема электрооборудования Нива 21214 Евро-5 электронная педаль
1. Перечень элементов СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44 1 – реле дополнительное; 2 – реле-прерыватель указателей поворота; 3 – реле стеклоочистителя; 4 – выключатель зажигания; 5 – выключатель аварийной сигнализации; 6 – реостат; 7 – переключатель света фар и указателей поворота; 8 – переключатель очистителя и омывателя ветрового стекла; 9 – блок предохранителей основной; 10 – блок предохранителей дополнительный; 11 – комбинация приборов; 12 – выключатель наружного освещения; 13 – выключатель очистителя заднего стекла; 14 – выключатель обогрева заднего стекла; 15 – выключатель заднего противотуманного огня; 16 – переключатель электродвигателя отопителя; 17 – дополнительный резистор электродвигателя отопителя; 18 – электродвигатель отопителя; 19 – реле дальнего света фар; 20 – реле ближнего света фар; 21 – реле обогрева заднего стекла; 22 – реле заднего противотуманного огня; 23 – прикуриватель; 24 – датчик включения дифференциала; 25 – выключатель сигнала торможения; 26 – выключатель лампы света заднего хода; 27 – выключатель контрольной лампы ручного тормоза; 28 – осветитель; 29 – осветитель; 30 – колодка жгута панели приборов к жгуту переднему; 31 – колодка жгута панели приборов к радиоаппарату; 32 – колодка жгута панели приборов к жгуту системы зажигания; 33 – колодка жгута панели приборов к жгуту заднему; 34 – контрольная лампа включения дифференциала; 35 – контрольная лампа обогрева заднего стекла; 36 – выключатель сигнала положения педали сцепления; 37 – датчик скорости. А1, А2 – точки заземления жгута проводов панели приборов. А3 – точка заземления электродвигателя отопителя.
2. Перечень элементов СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44 1 – фара правая; 2 – реле стартера; 3 – колодка жгута переднего к колодке жгута панели приборов; 4 – датчик температуры воздуха; 5 – датчик температуры охлаждающей жидкости; 6 – датчик контрольной лампы давления масла; 7 – сигнал звуковой; 8 – датчик уровня тормозной жидкости; 9 – фара левая; 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота правого; 11 – колодки жгута переднего и электродвигателя стеклоочистителя; 12 – электродвигатель стеклоочистителя; 13 – колодки жгута переднего и провода соединительного стартера; 14 – стартер; 15 – батарея аккумуляторная; 16 – генератор; 17 – колодка жгута переднего и провода соединительного генератора; 18 – боковой указатель поворота правый; 19 – подфарник правый; 20 – электродвигатель омывателей; 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота левого; 22 – подфарник левый; 23 – боковой указатель поворота левый. А1, А2 – точки заземления жгута проводов переднего. А3 – точка заземления провода массы капота. А4, А5 – точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.
3. Перечень элементов СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44 1 – контроллер; 2 – колодка диагностики; 3 – датчик массового расхода воздуха; 4 – датчик температуры охлаждающей жидкости; 5 – датчик фаз; 6 – модуль электробензонасоса; 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего; 8 – катушки зажигания; 9 – свечи зажигания; 10 – педаль акселератора электронная; 11 – дроссельный патрубок с электроприводом; 12 – электровентилятор системы охлаждения двигателя правый; 13 – электровентилятор системы охлаждения двигателя левый; 14 – датчик детонации; 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 16 – форсунки; 17 – электромагнитный клапан продувки адсорбера; 18 – датчик кислорода управляющий; 19 – датчик кислорода диагностический; 20 – датчик положения коленчатого вала; 21 – блок управления АПС; 22 – индикатор состояния АПС; 23 – блок предохранителей ЭСУД; 24 – предохранитель цепи питания электробензонасоса; 25 – реле электробензонасоса; 26 – реле электровентилятора системы охлаждения двигателя левого; 27 – реле электровентилятора системы охлаждения двигателя правого; 28 – реле зажигания; 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов.
Видео по замене датчиков
Минут через пятнадцать все приходит в норму, как будто и не было ничего. Так и ездил в сумме около двух недель (успел, кстати, купить новый датчик ТОЖ, менять только лень было). После того, как потеплело до -23С, глюк самоликвидировался и проблема ушла.
Вернулась она совсем недавно, в октябре месяце. Теперь, правда, в плюсовую сторону начались приключения. Температура по БК доходила до 75С и зависала. Дальнейшее изменение показателей начиналось, когда Тож переваливала за 100С (опять включался секундомер, температура быстренько переваливала за сотню, включались вентиляторы и дальше все заново).
Ожидаемо выскочила ошибка 0117, катаемся несколько дней в аварийном режиме с работающими вентиляторами.

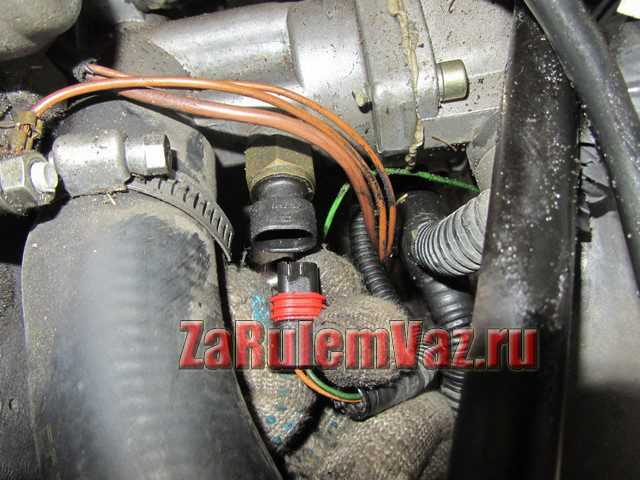

Далее начал смотреть как сращивать провода. Места очень мало, хвост, выходящий из жгута, достаточно короткий. Скрутки на изоленте и пайку сразу отмел, остались гильзы. Опять же из-за недостатка места термоусадку заранее не одеть (если, конечно, не вскрывать жгут проводов в гофре, мне было лень вскрывать и прикидывать). Поэтому ищем что-то другое…И натыкаемся на изолированные муфты Bosch с термоусадкой снаружи и слоем клея-герметика внутри. История стандартная: опрессовываем и усаживаем. На выходе имеем надежное и герметичное соединение.Заказываем несколько штук в «Автодоке», через пару дней забираем и заканчиваем монтаж.Артикулы:Bosch 1 987 532 035 — 0,5-1,0 мм кв.Bosch 1 987 532 000 — 0,5-1,5 мм кв.Bosch 1 987 532 001 — 1,5-2,5 мм кв.Bosch 1 987 532 002 — 4,0-6,0 мм кв.
Делал все на улице, поэтому не заморачивался с удлинителем и строительным феном. Зажигалкой нормально усадить не получилось. Хрен с ним, берем напарника, газовую горелку, обрезок доски сороковки в качестве экрана. Быстренько усаживаем заготовки, попутно три раза тушим доску. Далее все это дело в изоленту и собираем обратно.
Все. Температурный режим в норме, с датчиками более менее угадал: стрелка на приборке показывает с хорошей точностью.
По деньгам:1. Разъем датчика ТОЖ АХ-316 Cargen: 40 руб. («Би-Би», частично бонусами)2. Соединитель стыковой Bosch арт. 1 987 532 000 — 2 шт.: 40 руб. («Автодок»)3. Датчик температуры двигателя 21214 21120-3851010-00-0: 162 руб. (декабрь 2017 г.)4. Датчик температуры двигателя 21010-3808600-00-0: 138 руб. (октябрь 2018 г.)Итого: 380 руб.
Сливаем охлаждающую жидкость из блока цилиндров (см. Замена охлаждающей жидкости).

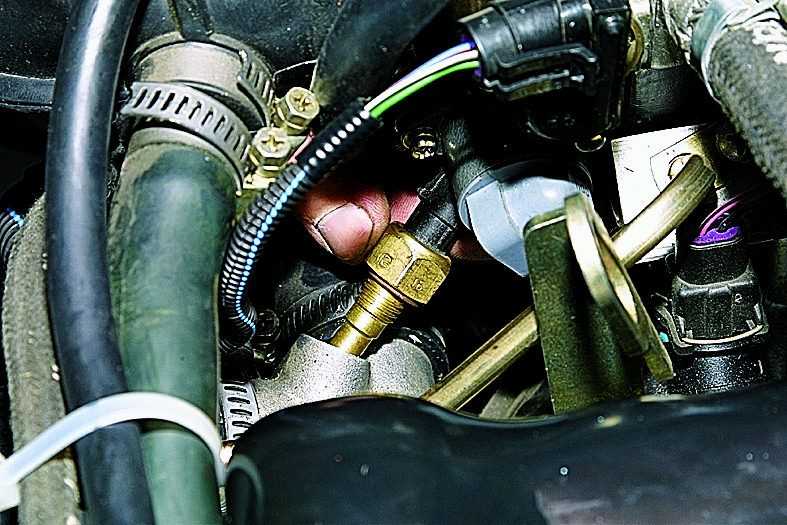

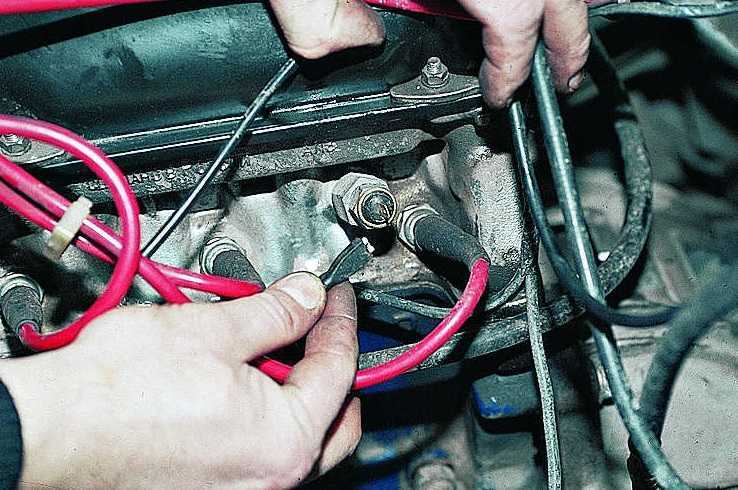

Снимаем с датчика провод.
Смазываем резьбовую часть нового датчика герметиком и заворачиваем датчик моментом 15–20 Н·м (1,5–2 кгс·м).
Продолжительность эксплуатации двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый враг силового агрегата, ведущий к дорогостоящему ремонту.
Вот почему так важна исправность узлов и элементов охладительного контура. Чтобы уметь их обслуживать и выявлять неисправности, нужно разобраться, из чего состоит схема и как функционирует охлаждение Нивы.
Эксплуатация вентилятора охлаждения в инжекторных автомобилях
Функционирование вентиляторной установки для охлаждения температуры в инжекторных моторах возлагается на контроллер мотора электронного типа. Его программное обеспечение настроено на срабатывание системы защиты двигателя от перегрева в диапазоне температур в пределах от 100 до 105 градусов Цельсия. В случае появления дефекта в эксплуатации датчика включения вентилятора ваз с инжектором контроллер «запоминает» код ошибки и при включенном моторе вентилятор начинает работать.
Однако существует отдельные прецеденты, когда электроника в виде контроллера на «читает» дефект и установка вентилятора может не начать функционировать по достижению экстремальных значений температурного режима, т.е. выше 105 градусов по Цельсию. Тогда для теста схемы и прибора требуется отсоединить контакт датчика включения вентилятора охлаждения при включенном моторе.
Если схема функционирует, то должно произойти включение вентиляторной установки и его выключение при обратном действии. Если схема не функционирует, то следует провести тест на годность предохранительного устройства и техническую готовность проводки и реле.
Быстрая проверка системы проводится следующим образом: перемыкаем два контакта реле вентиляторной установки. Если в этом положении изделие сработает, то, не рассоединяя реле с проводной колодкой, перемкнуть с помощью «контрольки» корпусную часть реле и его контакт. В этой позиции реле должно функционировать, как и вентиляторная установка, что означает неисправность контроллера или соединительного провода реле с контактом этого устройства.
При отсутствии звука инициации реле, вывод один — деталь требует замены. Если при замыкании выводов реле вентиляторная установка не начнет работать, необходимо протестировать предохранитель на целостность и подачу электропитания на клеммы вентиляторной установки. Если электропитание поступает на один контакт и отсутствует на другом, то это может свидетельствовать о дефектах ЭДГ вентиляторной установки.
Плохие подключения
При плохом контакте или окислении контактных площадок может возникнуть сбой в работе системы, что приводит к неправильному отображению температуры.
Чтобы исправить эту проблему, следует выполнить следующие шаги:
В первую очередь, необходимо проверить состояние разъема указателя температуры. Если он окислен или поврежден, то его следует заменить.
Также стоит проверить состояние проводов, подключающих указатель температуры
Если провода имеют повреждения или обрывы, то их следует заменить или восстановить.
При подключении проводов следует обратить внимание на качество контакта
Важно убедиться, что контактные площадки хорошо прилегают друг к другу.
После выполнения данных действий рекомендуется проверить работоспособность указателя температуры. Если проблема остается, возможно потребуется обратиться к специалисту для выполнения более детальной диагностики и ремонта.
Датчик температуры (для приборной панели)
Назначение данного датчика снимать показания о температуры жидкости охлаждения в двигателе. Он имеет один контакт, который передает показания сопротивления, на приборную панель автомобиля, преобразуя ее на шкале индикатора температуры в градусы.
Функциями этого датчика является лишь измерения температуры для приборной панели.

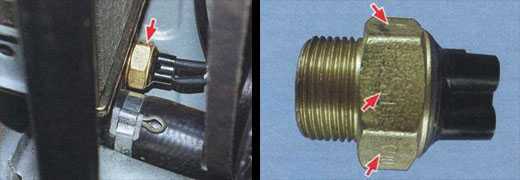

Ниже на картинке представлен датчик температуры.
Данный датчик расположен в корпусе ГБЦ и устанавливается с помощью резьбового соединения между свечами зажигания.
Признаки неисправности
Поломка у данного датчика может быть только одна, это отсутствие показаний на приборной панели о значениях температуры жидкости охлаждения двигателя.
Основные признаки неисправности датчика температуры
1. Не изменяется значение температуры на приборной панели
Если датчик температуры неисправен, его значений на приборной панели может быть постоянным и не меняться даже при изменении температуры двигателя. Это может указывать на проблему с датчиком или его соединением с приборной панелью.
2. Неправильная работа системы управления двигателем
Датчик температуры отвечает за передачу информации о температуре двигателя в систему управления. Если датчик неисправен, система управления может неправильно рассчитывать параметры работы двигателя, что может привести к неравномерной работе двигателя или его полной остановке.
3. Повышенный расход топлива
Неисправный датчик температуры может влиять на работу системы впрыска топлива, что может привести к повышенному расходу топлива. Это происходит из-за неправильного сигнала о температуре, который приводит к некорректному расчету состава топливной смеси.
4. Проблемы с запуском двигателя
Некорректные значения температуры на датчике могут вызвать проблемы с запуском двигателя. Если датчик передает неверные данные, система может неправильно рассчитывать необходимые параметры для запуска двигателя, что может привести к заеданию или неправильному функционированию системы пуска.
Если вы заметили подобные симптомы, рекомендуется провести диагностику датчика температуры и, при необходимости, заменить его на новый.
Модуль зажигания (МЗ)
Модуль зажигания установлен в левой части двигателя на кронштейне. Данный датчик участвует в формировании зажигания. Именно он вырабатывает высоковольтное напряжение необходимое для создания искры в камере сгорания ДВС. В модуле имеется две катушки, они же автотрансформаторы, которые вырабатывают искру попарно, каждая катушка на два цилиндра. При выходе из строя одной из катушек отказывают сразу два цилиндра.
-
