Рессоры уаз патриот

Что такое шкворневый узел

Новый шаровый шкворень автомобиля УАЗ Патриот

Если коротко, то шкворни в автомобиле УАЗ Патриот — это большие шарниры, назначение которых состоит в том, чтобы дать ещё одну степень свободы передним колёсам. То есть шкорневые узлы позволяют значительно улучшить управляемость автомобиля.

Находятся они непосредственно за передними колёсами, под сошками рулевой тяги. Увидеть их снаружи не представляется возможным, поскольку каждый шкворень запрессован в корпус переднего рулевого кулака.

Чтобы увидеть шкворень, его придётся выпрессовывать оттуда (о том, как это сделать, речь пойдёт ниже).

Признаки неисправности шкворней на УАЗ Патриот

Посторонние звуки при езде по неровной дороге. Это может быть стук, который усиливается, когда машина преодолевает неровности, или скрип, который автовладелец слышит либо периодически, либо постоянно (постоянный скрип говорит о крайней степени изношенности шкворня).
Нарушение положения переднего колеса. Если шкворень неисправен, колесо стоит неровно. Как правило, его нижний край выдвинут наружу, намного дальше верхнего (хотя возможен и обратный случай: нижний край колеса словно подогнут под автомобиль).
На колесе с изношенным шкворнем появляется ощутимый люфт, заметить который просто: достаточно поддомкратить машину и руками подёргать колесо от себя и к себе.

Причины поломки

Шаровые шкворневые узлы обычно выходят из строя из-за разрушения ободка одной из чашек, закрывающих шарик.

В какой-то момент этот ободок может просто расколоться, и происходит это либо от сильного удара (возникшего вследствие наезда на неровность дороги), либо от так называемой усталости металла.

Как только ободок чашки разрушается, появляется люфт шарика, из-за которого в шкворневом узле возникает стук и скрип. Понять, что неисправен именно шкворень, можно, лишь полностью разобрав передний рулевой кулак.

Изношенный шкворень автомобиля УАЗ Патриот

Инструменты для замены

Комплект рожковых ключей.
Комплект торцовых головок с воротком.
Съёмник (он может быть как заводским, так и самодельным).
Комплект новых шкворней.
Смазочный шприц (заправленный литолом или солидолом).
Молоток.

Причины и последствия износа рессор

Причины износа рессор могут быть различными:

Неправильная эксплуатация. Длинные поездки по неровной местности, сильные нагрузки при перевозке груза могут привести к перегрузке рессор и износу.
Износ элементов системы подвески. Плохое состояние амортизаторов, стоек стабилизатора и других компонентов подвески может вызвать повышенную нагрузку на рессоры и их износ.
Повреждение дороговоздушной смазки. При попадании влаги или грязи в элементы рессор, дороговоздушная смазка может потерять свои свойства, что приведет к износу.
Низкое качество рессор. При покупке некачественных рессор, износ может происходить быстрее.

Последствия износа рессор могут быть серьезными:

Повышенный расход топлива.
Неправильная работа подвески.
Вибрация и дискомфорт при движении.
Ухудшение управляемости автомобиля.
Повышенный износ других компонентов подвески.

Чтобы предотвратить проблемы, связанные с износом рессор, рекомендуется регулярно осматривать подвеску и признаки износа обратиться к специалистам для замены рессор.

Замена и ремонт рессоры задней подвески на УАЗ Патриот

Отличным отечественным вариантом в качестве внедорожника выступает UAZ Patriot. Этот автомобиль хорошо справляется с преодолением сурового внедорожья. Благодаря большому салону можно перевозить крупногабаритные грузы, а если его недостаточно, на помощь приходит дополнительный прицеп. Подвеска внедорожника разрабатывалась с учетом всех этих требований, именно поэтому было установлено такое дополнение как рессора.

Устройство и назначение

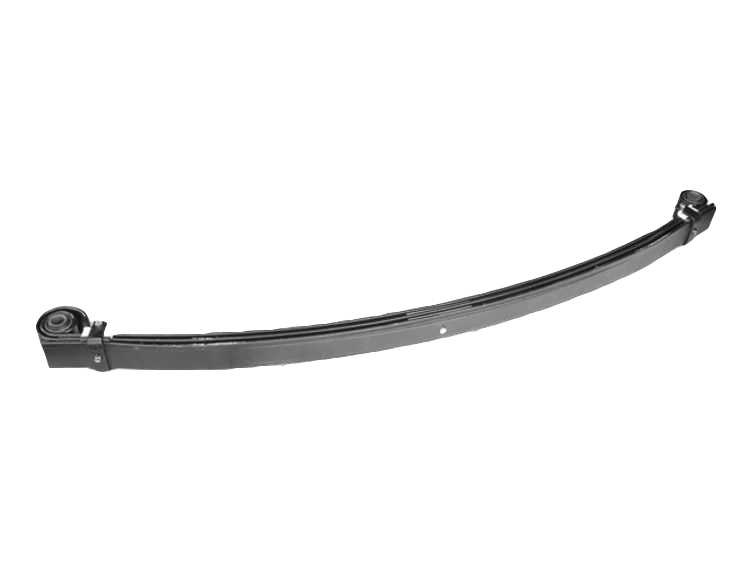

Рессоры УАЗ Патриот входят в систему задней подвески, и имеют листовой тип. Их основной задачей является гашение силы, которая появляется во время движения автомобиля при ударе колес, о различные неровности, при этом на кузов не поступает никаких посторонних колебаний. Конструкция рессоры представляет собой три металлических листа разной длины, соединенные при помощи специальных хомутов, крепятся они к мосту внедорожника за счет двух основных креплений, при помощи серьги и шарниров.

Очень актуальная такая конструкция у внедорожника УАЗ Патриот в кузове Пикап, так как его основная задача заключается в перевозке крупно габаритных грузов. Довольно часто Пикап загружается по полной, и в этом случае стандартных рессоров может быть недостаточно, и они могут дать слабину, что очень негативно скажется на подвеске. Для таких случаев самостоятельно устанавливают дополнительный лист, благодаря которому жесткость автомобиля увеличивается в несколько раз.

Усиление рессоры

Несмотря на простую конструкцию, рессора имеет некоторые конструктивные особенности. Для того чтобы происходило сглаживание ударов рессоров о мост, устанавливают специальные проставки. Без этой детали внедорожник был бы как паровоз, так же одной из основных функций проставки это лифтовка подвески, благодаря которой увеличивается дорожный просвет. Полиуретановое устройство имеет специальные кронштейны, благодаря которым проставка закрепляется к мосту. Первые варианты проставок производились из пластика, но из-за небольшого срока эксплуатации их заменили на полиуретановые благодаря этому у них увеличился срок службы, они стали мягче и более устойчивые.

Возможные проблемы

Через некоторое время как правило это примерно на пробеге в 10 000 километров, у внедорожника в задней части в районе рессора появляется скрип. Этот неприятный скрип появляется по причине того что на заводе между листами рессор не устанавливают никаких дополнительных подкладок, в результате этого туда попадает влага, пыль, что приводит к появлению скрипа, плюс ко всему рессора со временем начинает проседать. Эту проблему можно решить установкой специальных пластиковых подкладок.

Еще одной из причин по которой может появится неприятный скрип это когда на УАЗе Патриот выходит из строя сайлентблок рессоры.

За счет этой детали изделие крепится к кузову, а между ними используется серьга. Когда резиновое изделие изнашивается появляется скрип, в этом случае деталь нужно менять. Замена сайленблоков происходит следующим образом:

Демонтируется рессора;
При помощи специального ключа вырисовывается сайлентблок;
Очищается отверстие, смазывается Литолом-24 или графитовой смазкой, и при помощи специального ключа запрессовывается новая деталь;

На этом все работы по замене завершены, сложности могут возникнуть только процессе выпрессовки и запрессовки, в остальном сложностей возникнуть не должно.

Замена

В результате сильного износа рессоры, или когда у коренного листа центральный стяжной болт имеет неисправности, то требуется замена.

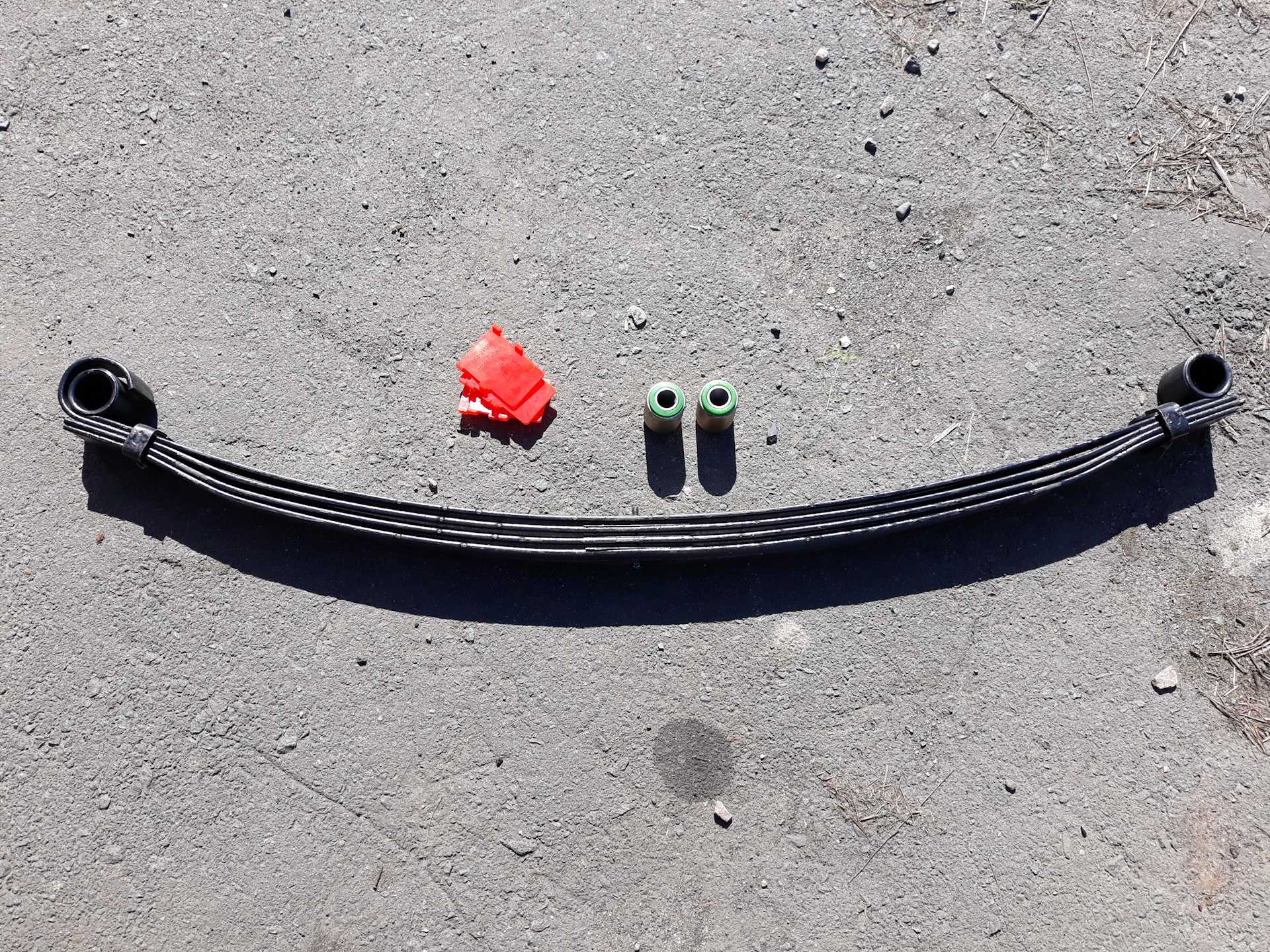

Во время замены рекомендуется вместо стандартных листов устанавливать усиленные четырех листовые элементы.

Процесс замены выглядит следующим образом:

При помощи домкрата поднимается задняя часть автомобиля, таким образом чтобы колеса немного отрывались от земли;
Рессора задняя УАЗ Патриот к мосту крепится при помощи гайки, ее необходимо выкрутить;
После того как гайка выкручена, снимается упорная шайба;
При помощи отвертки с болта снимается рессора.

После этого производится замена или осуществляется ремонт детали. Собирается все в обратном порядке.

Полезное видео

https://youtube.com/watch?v=VCBAvl4r0HQ

Ремонт заключается в замене сайлентблоков, проставок и установку подкладок. Лист добавляется не сложно, труднее на место установить всю пачку.

Ликвидация рессорной безграмотности

Внимательный читатель в курсе, что рессоры на УАЗ Патриот — это больная тема. Ещё летом в Монголии Романтика осталась без рессор. За одну поездку лопнули сразу две. Обе штатные, обе трёхлистовые. Левую рессору мы под пиво поменяли на озере Хяргас, а на вторую забили, мол, она удачно сломалась, до дома доедешь. Так я и катался до самой зимы, всё как-то руки не доходили. Слева — четыре листа, справа — два. Но долго так продолжаться не могло, на носу зимние поездки, у меня задний мост с одной стороны почти не закреплён, а обломок листа почти пропилил обойму сайлентблока. Надо ремонтировать.

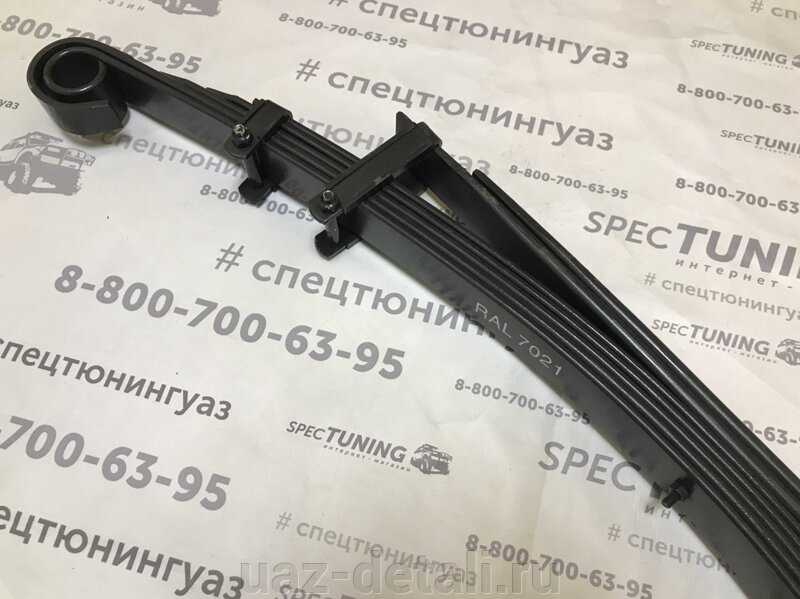

Выбор прост, надо ставить испытанный на первой машине вариант — рессоры от Барса, эдакого длинного УАЗика с портальными мостами. Самих Барсов сейчас днём с огнём не сыщешь, а рессоры полюбились народу и расходятся, по словам продавцов, приличными тиражами.

Сама тема рессоры на УАЗ Патриот давным-давно разжёвана на форуме Всероссийского клуба. Казалось бы, никаких подводных камней, всё предельно ясно и понятно любому форумчанину. Но беглый мониторинг интернета показал просто колоссальную безграмотность населения в данном вопросе. Продавцы, не разобравшись с артикулами, впаривают населению рессоры от Пикапа. Люди негодуют. Те, кому повезло выхватить «барсики», мечутся в поиске решения, как же их поставить. — На втулки? — На сайлентблоки? — На резину? — На полиуретан? — Какой вариант больше соответствует УАЗ-Дао?

Почитал. Посмеялся. Поехал в магазин. В хороший проверенный магазин.

— Здрасьте. Мне нужны барсовские рессоры. — Вам на втулках или сайлентблоках? — о_О Барсорессор не бывает на сайлентблоках, это от Пикапа. — У нас есть такие и такие.

Блин, как так-то? Любимый магазин, опытные сотрудники…

В принципе, оно не удивительно. Единственное, по какому признаку их идентифицируют — накарябанная надпись белым маркером. Кто её написал? Где?

Мочи моей больше нет терпеть такое. Задолбало. Буду писать инструкцию. С картинками, со ссылками, пошаговую

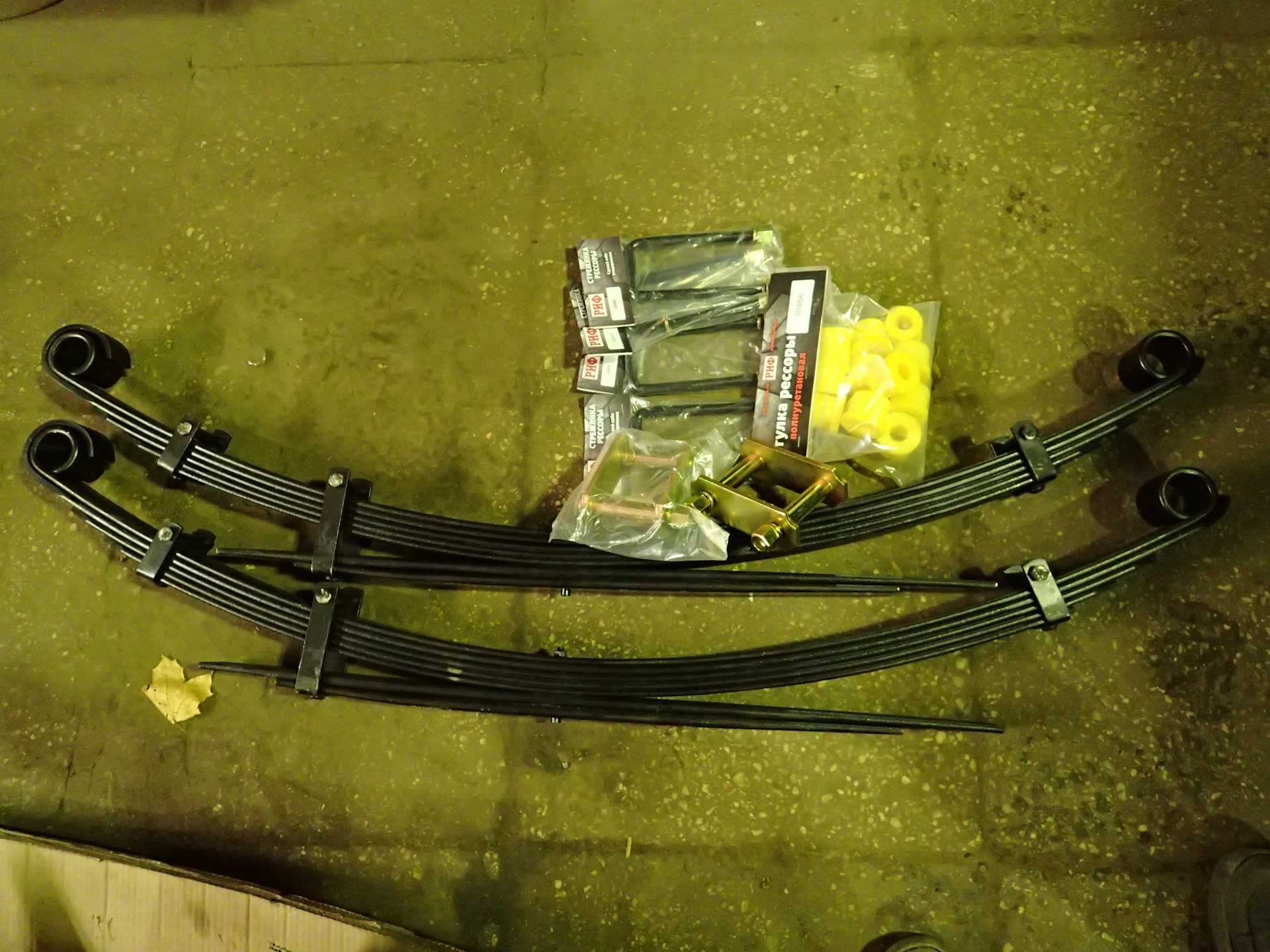

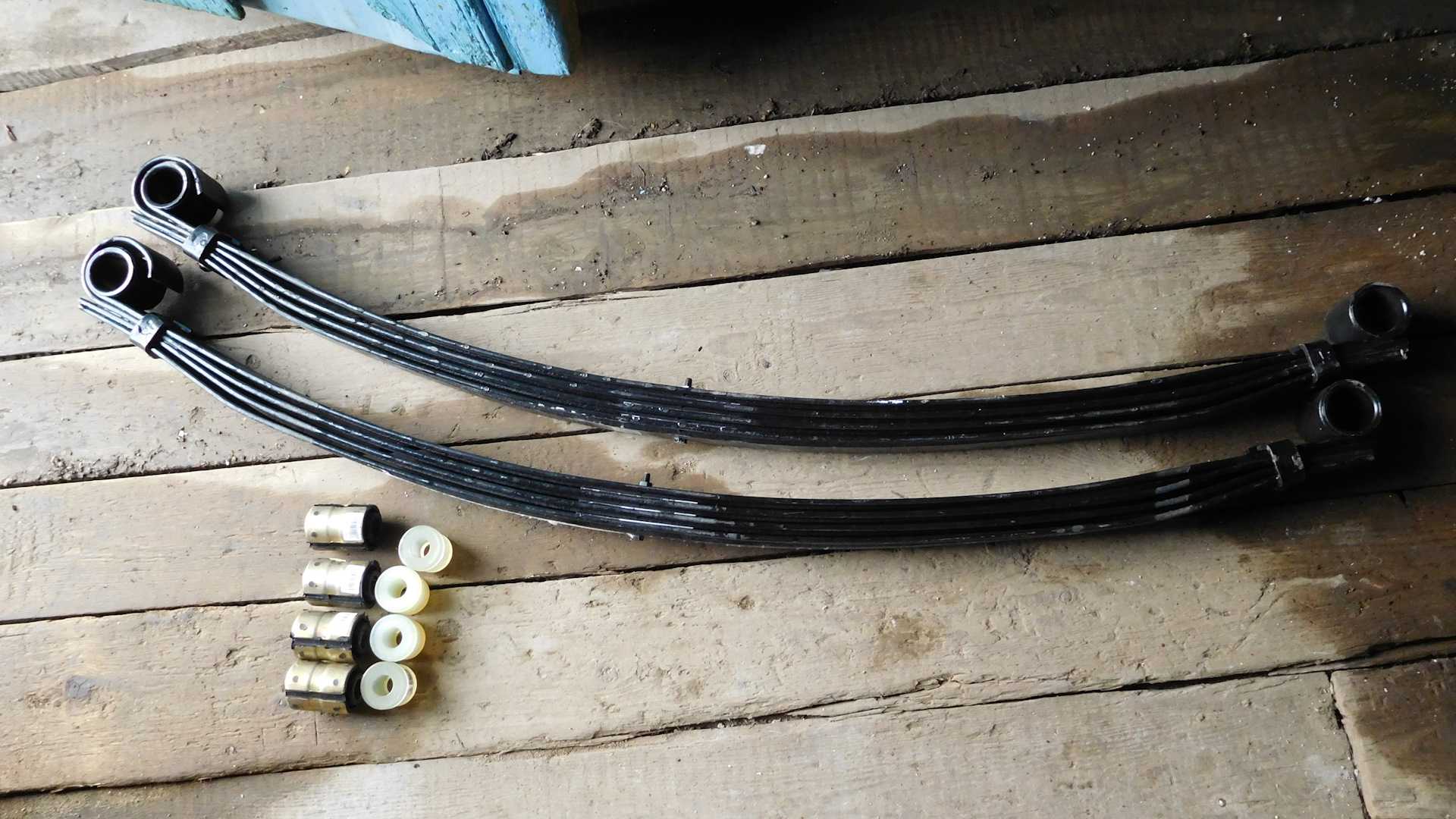

В общем, какие бывают варианты рессоры на УАЗ Патриот: 1. Штатные трёхлистовые. Просаживаются, ломаются. В ушах рессор — резиновые сайлентблоки. 2. Штатные трёхлистовые + добавленный 1 лист. Колхозятся ручками в гараже. Сделал сразу, пока штатные листы не устали — будут ходить. Попытаешься реанимировать уже в хлам уставшие — быстро сядут. Должны быть мягче, чем вариант № 4. 3. Четырёхлистовые от Пикапа. Владельцы Пикапов говорят, что просаживаются. Не так быстро, как вариант № 1, но тоже за обозримое время. В ушах — резиновые сайлентблоки. 4. Четырёхлистовые от УАЗ-3159 «Барс». Просадка при эксплуатации — минимальная. Жёсткость — максимальная из всех четырёх вариантов. В ушах — металлические втулки, никогда и никаких сайлентблоков. Мой самый любимый вариант.

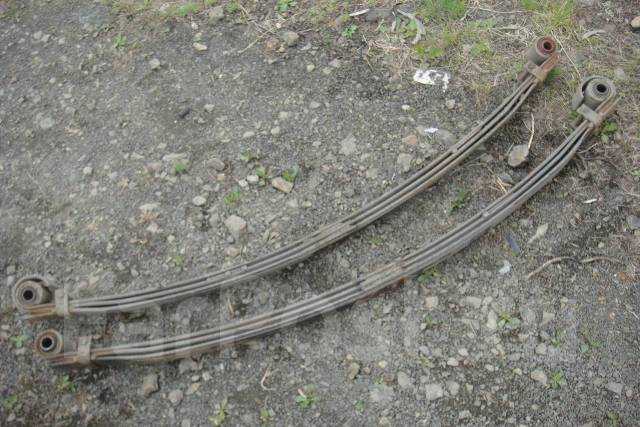

Вот они на фото. Верхняя — штатная, со сломанным листом. Средняя — штатная с добавленным листом, от Пикапа точно такая же. Нижняя — от Барса.

Особое внимание на уши. Слева — штатная с сайлентблоком. В центре — вариант №2-3 с сайлентблоком

Справа — барсорессора с втулкой-обоймой

В центре — вариант №2-3 с сайлентблоком. Справа — барсорессора с втулкой-обоймой.

Всё. Это всё, что требуется знать о рессорах на Патриот. Шлите нафиг продавцов и специалистов, утверждающих обратное. Правильных вариантов, не считая экзотику, всего три: — поставить сток и страдать сразу; — вкинуть лист и страдать потом; — поставить барсорессоры, пусть страдают пассажиры заднего сиденья.

Экзотики тоже не много: — рессоры от УАЗ «Симбир». Считаю лютой редкостью, как и самого Симбира. По каталогу Чусовского завода, они один-в-один с барсовскими, но по одному клубному отзыву, у него сильно меньше прогиб, лифтануть ими машину не получается. Сам не видел, судить не берусь. — рессоры от фирмы Ironman. Лишь единожды видел своими глазами. Листов семь там было, вроде бы. Цена была кусачая даже при баксе за тридцатник, но одноклубнику очень нравились. — рессоры от фирмы РИФ. В глаза не видел, в руках не держал, опыта не имел. Может быть, они того стоят, может быть — нет. Не знаю, агитировать не буду.

Особенности конструкции

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Равновесие рычага

На рисунке выше показан типичный рычаг и отмечены силы, которые на него действуют. Далее в статье будет сказано, что это — рычаг первого рода. Здесь буквами F и R отмечены внешняя сила и некоторый вес груза соответственно. Также видно, что опора смещена относительно центра, поэтому длины плеч dF и dR не равны друг другу.

В статике показано, чтобы рычаг не двигался как целый механизм, должна нулю равняться сумма всех сил, которые на него действуют. Мы отметили только две из них. На самом деле существует еще и третья, которая этим двум противоположна и равна их сумме — это реакция опоры.

Чтобы рычаг не совершал вращательные движения, необходимо, чтобы сумма всех моментов сил была равна нулю. Плечо силы реакции опоры равно нулю, поэтому момента она не создает. Остается записать моменты сил F и R:

Записанное условие равновесия рычага в виде формулы, также приводится:

Это равенство означает, что для того, чтобы рычаг не совершал вращение, внешняя сила должна быть во столько раз больше (меньше) веса поднимаемого груза, во сколько раз плечо этой силы меньше (больше) плеча, на которое действует вес груза.

Приведенная формулировка означает, что во сколько раз мы выигрываем в пути с помощью рассматриваемого механизма, во столько же раз проигрываем в силе.

Неисправности и ремонт подвески УАЗ Хантер

Она нередко подвергается экстремальным нагрузкам. Это может влечь за собой износ или поломку деталей полноприводной машины. Долговечность и нормальные эксплуатационные свойства подвески УАЗ Хантер обеспечиваются регулярным техобслуживанием и качественным ремонтом.

Основные проблемы и диагностика передней подвески

Чаще всего выполняется ремонт или замена следующих узлов и деталей ПП УАЗ Хантер:

Буфера сжатия.
Шаровых опоры рычага.
Ступиц передних колес.
Шаровых шкворней.
Витых пружин передней подвески.
Гидропневматических амортизаторов.
Опор стоек амортизаторов.
Стабилизатора устойчивости.
Поперечной тяги.
Продольных штанг.

Для осуществления проверки техсостояния ПП нужно установить авто на ремонтной яме или подъемнике. Следует тщательным образом осмотреть детали на присутствие деформация или трещин, оценить состояние резинометаллических шарниров, а также резиновых подушек. Не допускаются повреждения или заметные признаки старения на резиновых элементах, а на резино-металлических – отрыв резины или ее выкручивание, трещины, ветхость.

Шкворни нужно проверять на предмет люфта покачиванием колес. При обнаружении люфтов необходима установка новых шкворней вместе с вкладышами. Также нужно выполнять осмотр сайлентблоков и резиновых втулок.

Частые поломки и диагностика задней подвески

Детали ЗП Хантера, которые чаще всего ломаются и нуждаются в ремонте или замене:

рессоры;
стабилизаторы;
амортизаторы;
сайлентблоки;
буфер сжатия;
задняя балка;
ступицы задних колес;
зданий мост.

Проверка состояния ЗП УАЗ Хантер производится на ремонтной яме. Нужно основательно осмотреть элементы ходовой на предмет деформация или трещин. Начиная с рессор, их серег и кронштейнов передних рессорных концов. Также стоит взглянуть на амортизаторы (масляные протекания недопустимы), резиновые втулки рессор, подушки шарниров амортизаторов на буфер сжатия. Все элементы из резины с дефектами или признаками ветхости требуют замены.

Зачастую перед осуществлением того или иного ремонта подвески УАЗ 315195 надо выполнить работы по демонтажу. Для этого авто устанавливается на ремонтную яму или эстакаду, производится демонтаж колес и наконечников рулевой тяги. Пружины демонтируются с помощью специализированного инструмента для их сжатия. Некоторые детали подвесок можно отрегулировать или отремонтировать (например, амортизаторы или ступицы колес). Другие, как, например, любые резиновые элементы, в случае поломки необходимо заменять.

Ремонт передней подвески УАЗ Хантер

Для замены пружин (18 на схеме) и буферов ПП нужно отсоединить кронштейны переднего моста (24) от проушин амортизаторов (3). Произвести установку передней части авто на подставку. Снять пружины (18) и подушки (1), отвернуть болты креплений буферов. Сборка осуществляется в том же порядке. Пружины, подлежащие замене, должны быть одного типа. Если вынуть или вставить пружину не получается, следует дополнительно открутить один конец поперечной тяги.

Устройство передней подвески автомобиля

Для выполнения замены подушек (1), шарниров (4), опорных втулок (12), продольных штанг (15), а также стойки (26) стабилизатора, нужно выполнить соответствующую последовательность действий:

Зафиксировать машину в неподвижном положении.
Достав болты, отсоединить низ амортизаторов.
3.Открутить продольную штангу от моста.
Расшплинтовать и отвернуть гайки (10).
Открутить стабилизатор от штанги.
Произвести демонтаж продольных штанг.
Открутить стойку стабилизатора.
Осуществить замену шарниров.
Снять и заменить подушки (7) стабилизатора.
Выполнить замену подушки (8) у стойки стабилизатора, после чего прикрепить стойку стабилизатора к кронштейну.
На задний край штанги (15) надеть шайбу с опорной втулкой (12) и поместить штангу в кронштейн, после надеть шайбу (11) и другую втулку (12) наживить гайку.
Выполнить установку переднего конца штанги в кронштейн (16), разметить болты и наживить гайки (5).
Таким же образом произвести установку 2-й штанги.
Произвести установку машины на колеса.
Осуществить закручивание гаек (5) моментом 150 Нм, закрутить гайки (10) и зашплинтовать.
Выполнить установку стремянок (6) на штангу и прикрутить.
Произвести монтаж нижних проушин амортизаторов на кронштейны (24) и прикрутить.

Для замены резинометаллических шарниров следует открутить поперечную тягу (22) от моста и снять ее. Осуществить замену шарниров. Установить на место тягу, используя в случае потребности новые болты. Произвести затягивание гаек моментом 150 Нм.

Подробная схема

Описание передней подвески помогает понять ее устройство.

Она включает следующие узлы:

шаровые шкворни с обеих сторон;
2 продольные штанги и 1 поперечную;
витые пружины на опорах с буфером сжатия сверху;
гидравлические телескопические амортизаторы с втулками крепления;
стабилизатор поперечной устойчивости, зафиксированный стремянками;
ступицы и поворотные кулаки.

Фиксацию переднего моста обеспечивают реактивные штанги — поперечная и 2 продольные. Одним концом они крепятся к раме, другим — к мосту. Каждый рычаг имеет крепление шарнирного типа, с кронштейнами и неразборными сайлентблоками. Тяги могут двигаться только вертикально, поэтому автомобиль застрахован от поперечного перемещения.

На подвесках установлены разные амортизаторы (передние сжимаются больше), поэтому для взаимозамены они не подходят. Максимальная длина ненагруженных пружин — 470 мм, сжатых — 300 мм. На оси устанавливают амортизаторы 1 типа и от 1 производителя. Крепятся они через проушину штока. Детали гасят вертикальные колебания, ограничивают ход в нижнем направлении.

Ступицы установлены на поворотных кулаках, вращаются на 2 подшипниках. Регулировка осуществляется гайками на цапфе, которые фиксируются шайбами с замком и контргайками.

Ремонт

Если на большинстве легковых авто конструкция передней подвески является независимой, то на Патриоте и многих других внедорожниках она является зависимой. Чтобы осуществить ремонт подвески на УАЗ 3163 Патриот, первым делом необходимо осуществить выяснение причины неисправности. Причин, как вы понимаете, может быть много, но частые поломки уже известны владельцам данного автомобиля.

Прежде чем осуществить ремонт подвески, следует провести демонтажные работы, которые состоят из следующих действий:

осуществляется постановка автомобиля на смотровую яму;
демонтируются колеса, а также наконечники рулевой тяги;
снимаются также суппорта передних колес;
осуществляется снятие шкворней и проводится их ремонт или замена шаровых опор;
демонтируется пружина посредством специального инструмента для ее сжатия;
демонтируются амортизаторы, и проводится их ремонт или замена.

В зависимости от неисправности, проводится соответствующей ремонт узла или механизма. Некоторые устройства подлежат замене, а другие можно отремонтировать, например, шаровые опоры нужно заменять, а амортизаторы ремонтируются. Пружины со временем проседают, поэтому чтобы не осуществлять их замену, осуществляется установка специальных полиуретановых проставок.

https://youtube.com/watch?v=cizQ6AeTVOM

Подводя итог, важно отметить, что подвеска УАЗ Патриот представляет собой сложный механизм, который предназначен для эксплуатации в условиях бездорожья, но если планируется эксплуатация его в суровых условиях, то не избежать проведения модернизации данного устройства. О модернизации передней подвески можно узнать из данного материала
