Один амортизатор или два? Вспенивание масла в амортизаторах.
В старые-добрые времена на всех мотоциклах стояло по два задних амортизатора. В ходе эволюции конструкцию из двух амортизаторов сменил моноамортизатор. Вопрос: почему?

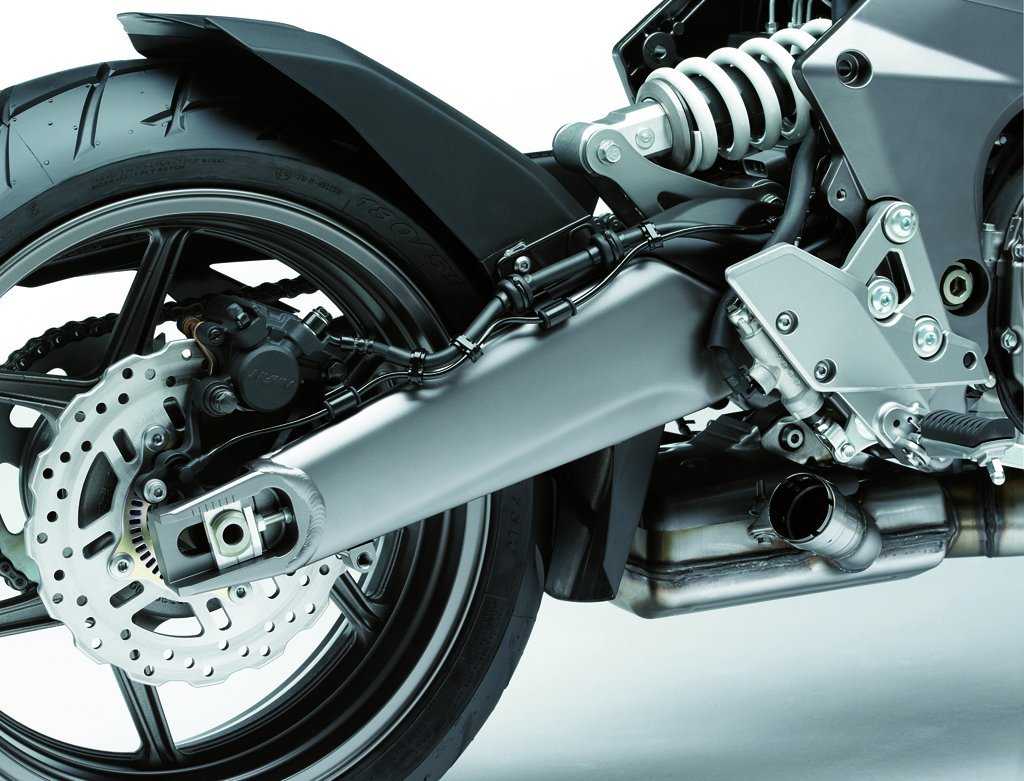

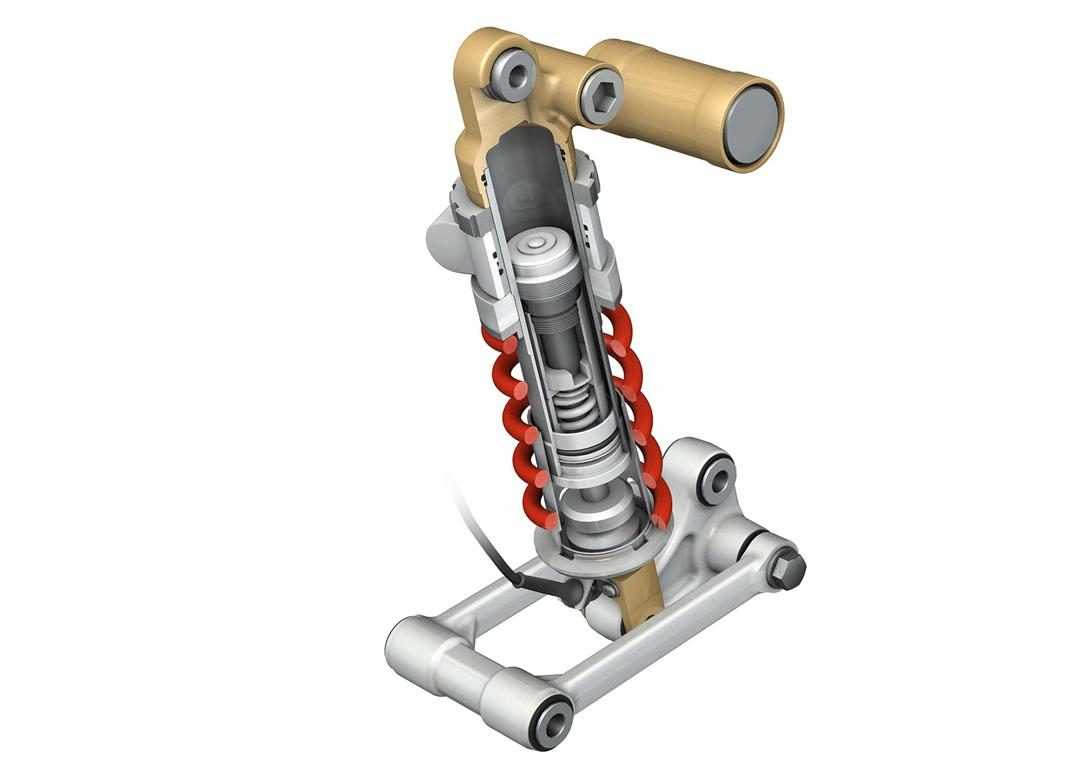

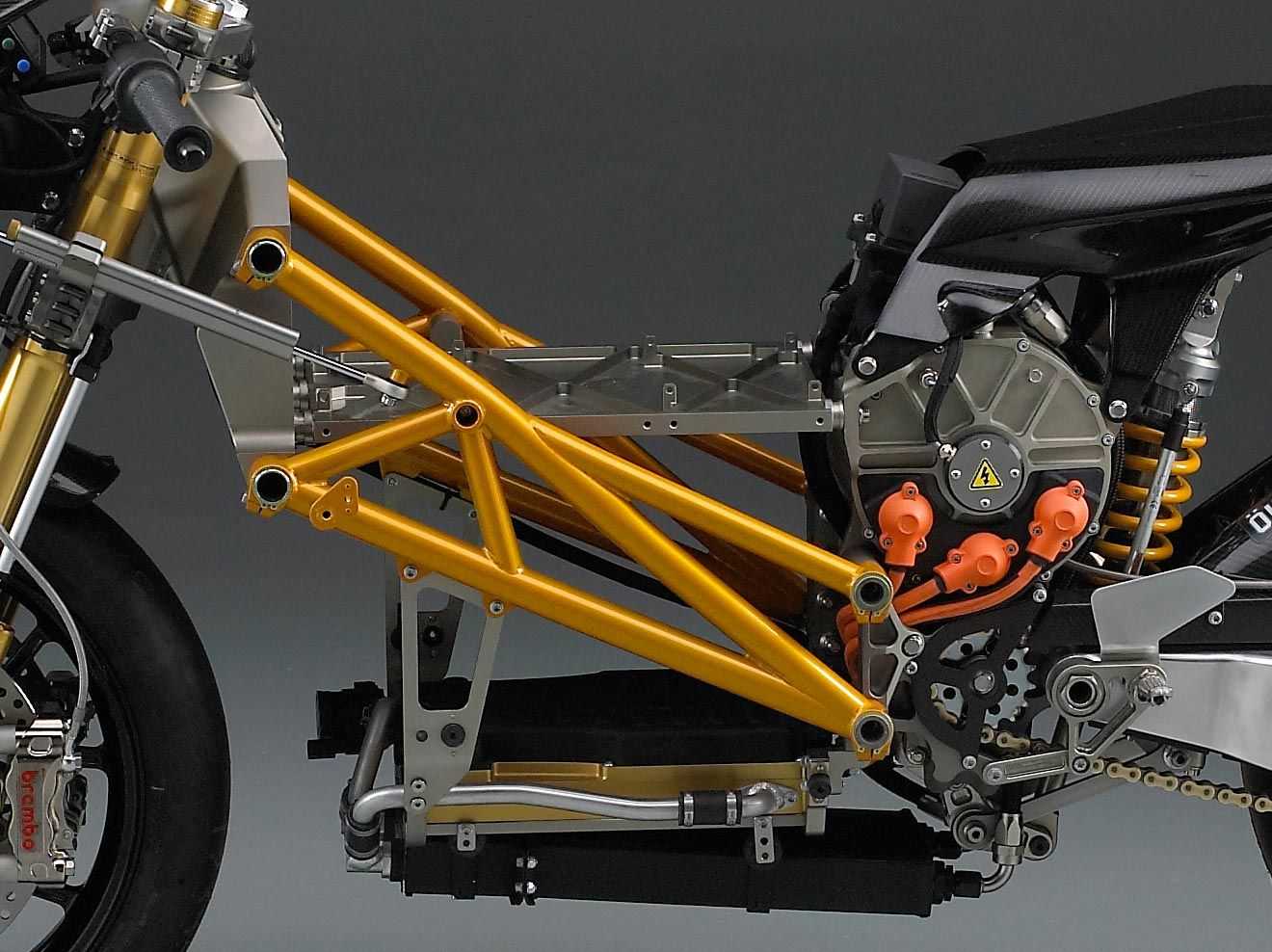

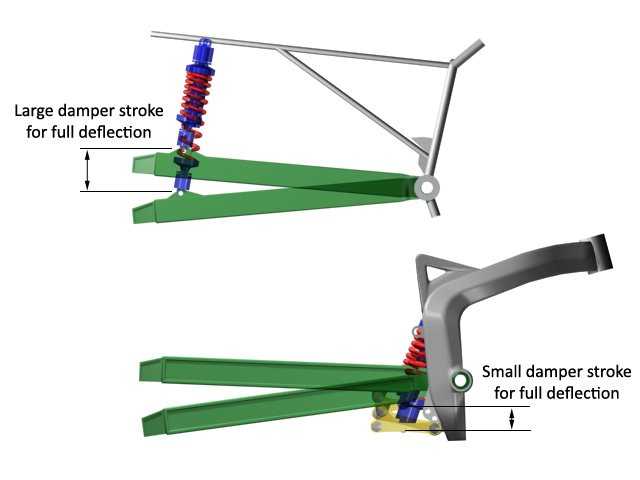

А ответ достаточно прост. В системе из двух амортизаторов они расположены достаточно близко к заднему колесу. Это означает, что поршень внутри амортизатора сдвигается практически на то же расстояние, которое проходит маятник. Крупные кочки заставляют поршень пройти расстояние в 10 сантиметров вверх, а потом вниз, что дает эффект вспенивания масла внутри амортизаторов. Когда масло по своей консистенции начинает напоминать фраппучино, амортизаторы начинают отрабатывать неровности гораздо хуже.

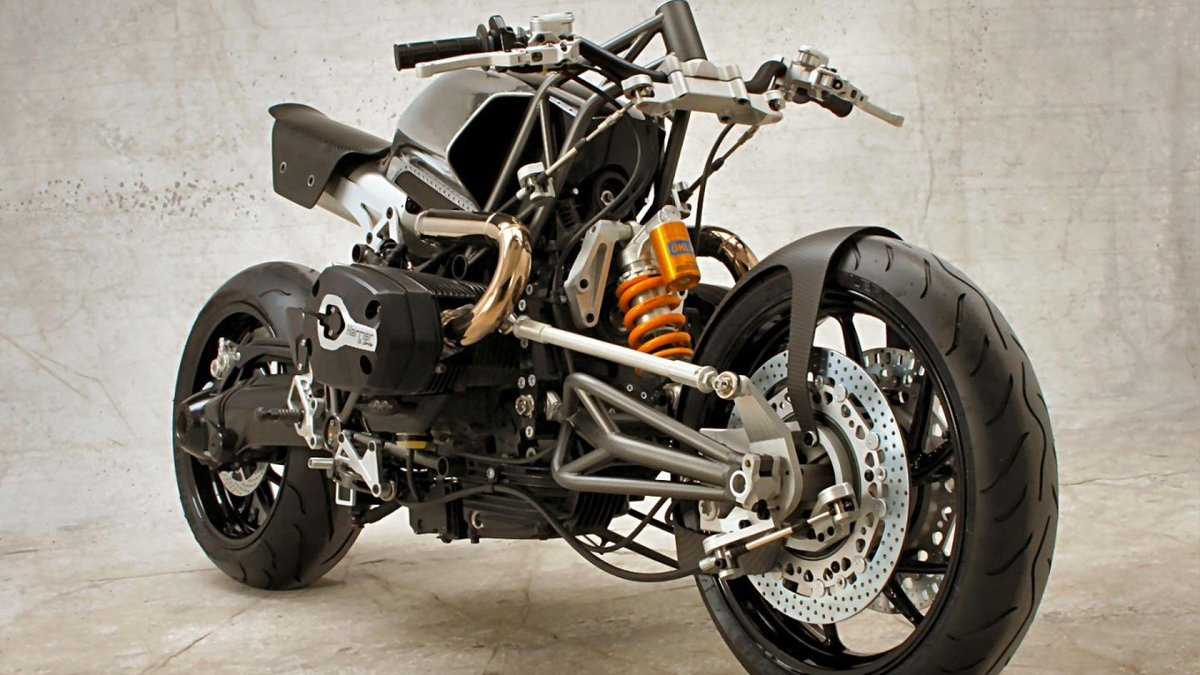

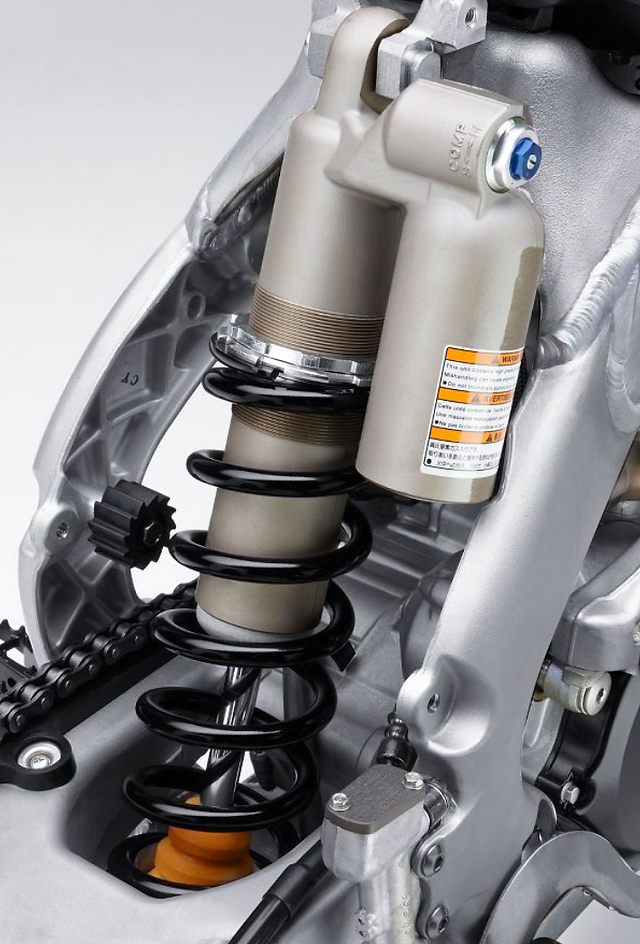

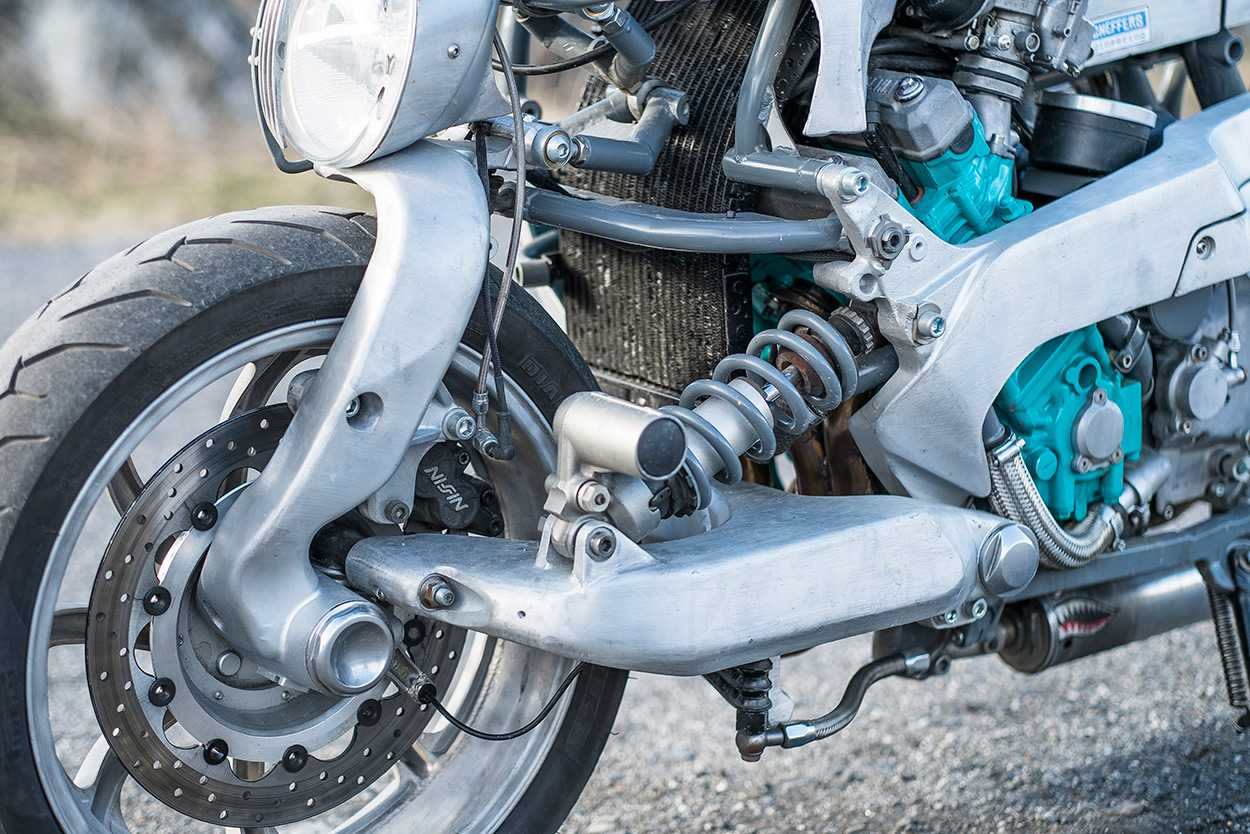

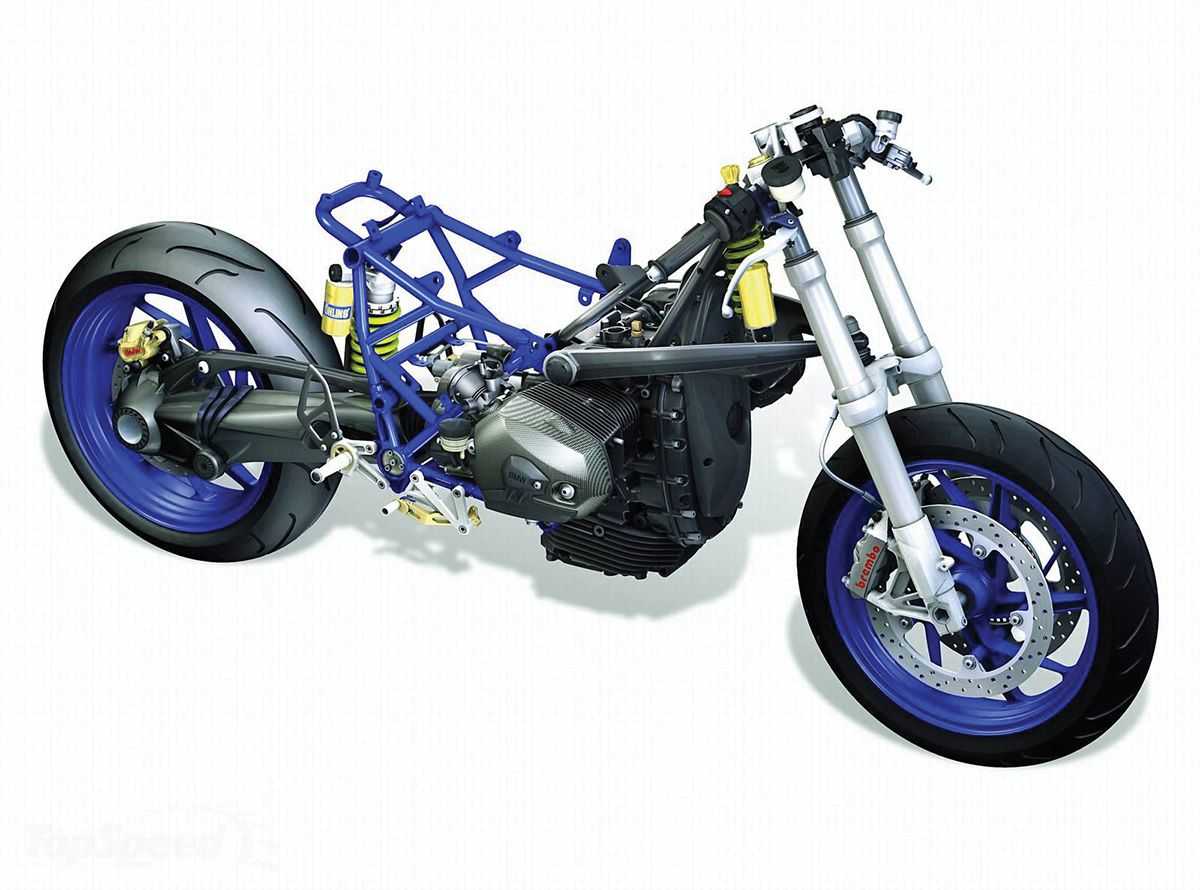

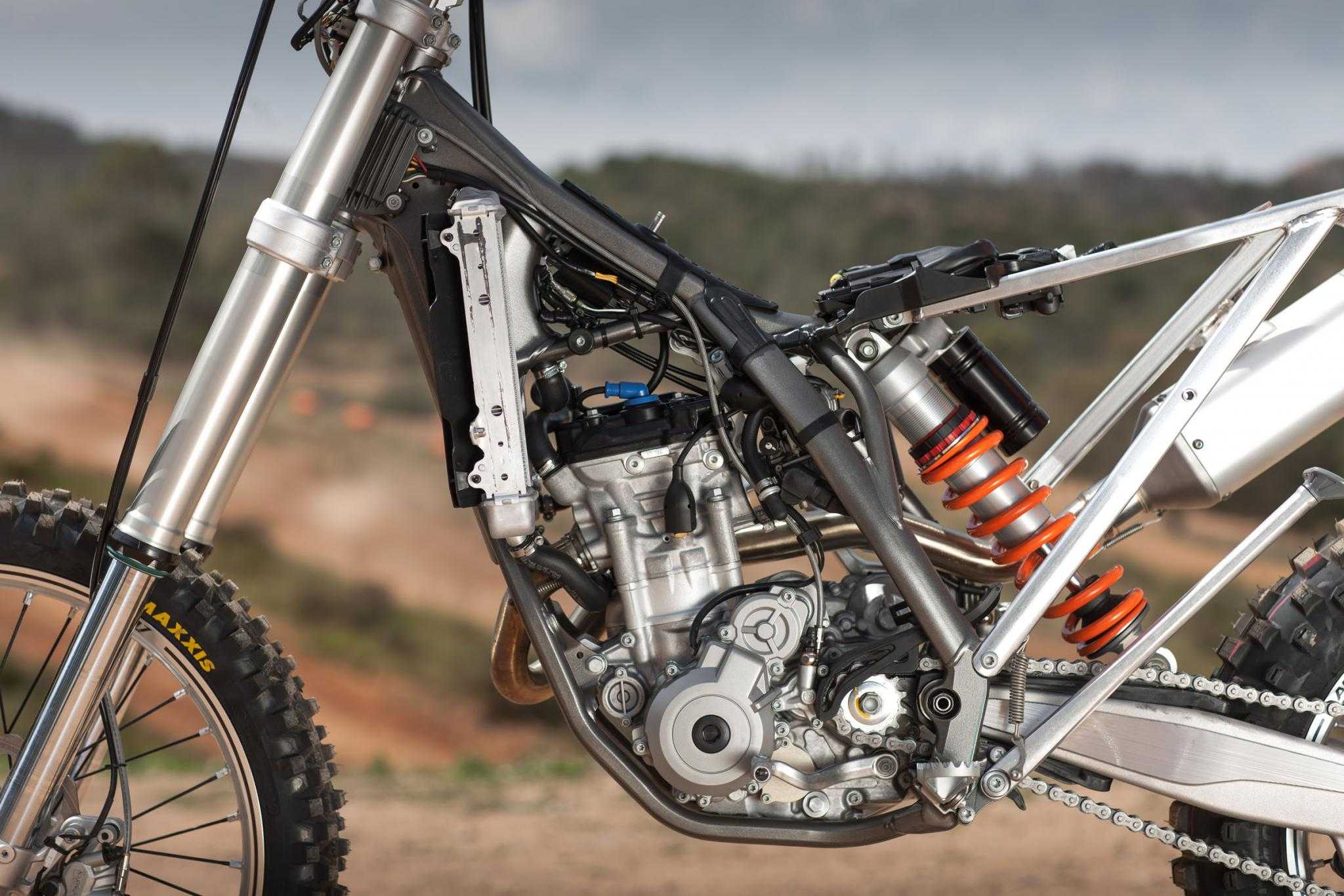

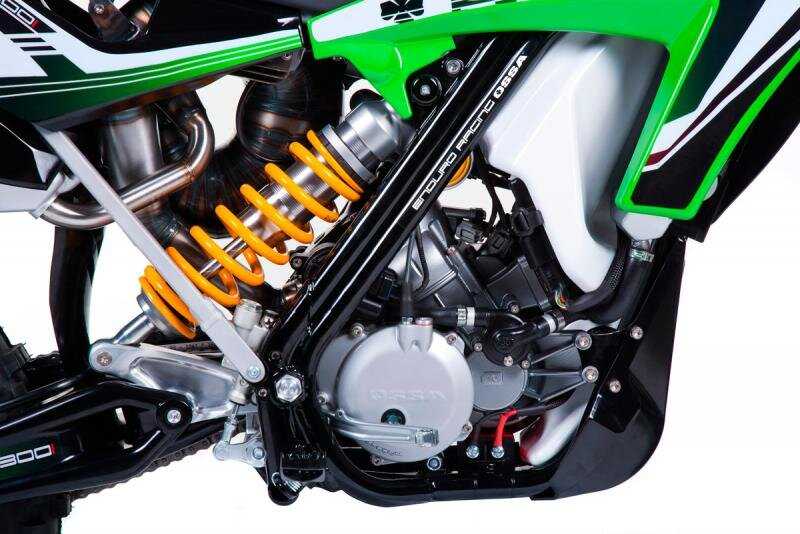

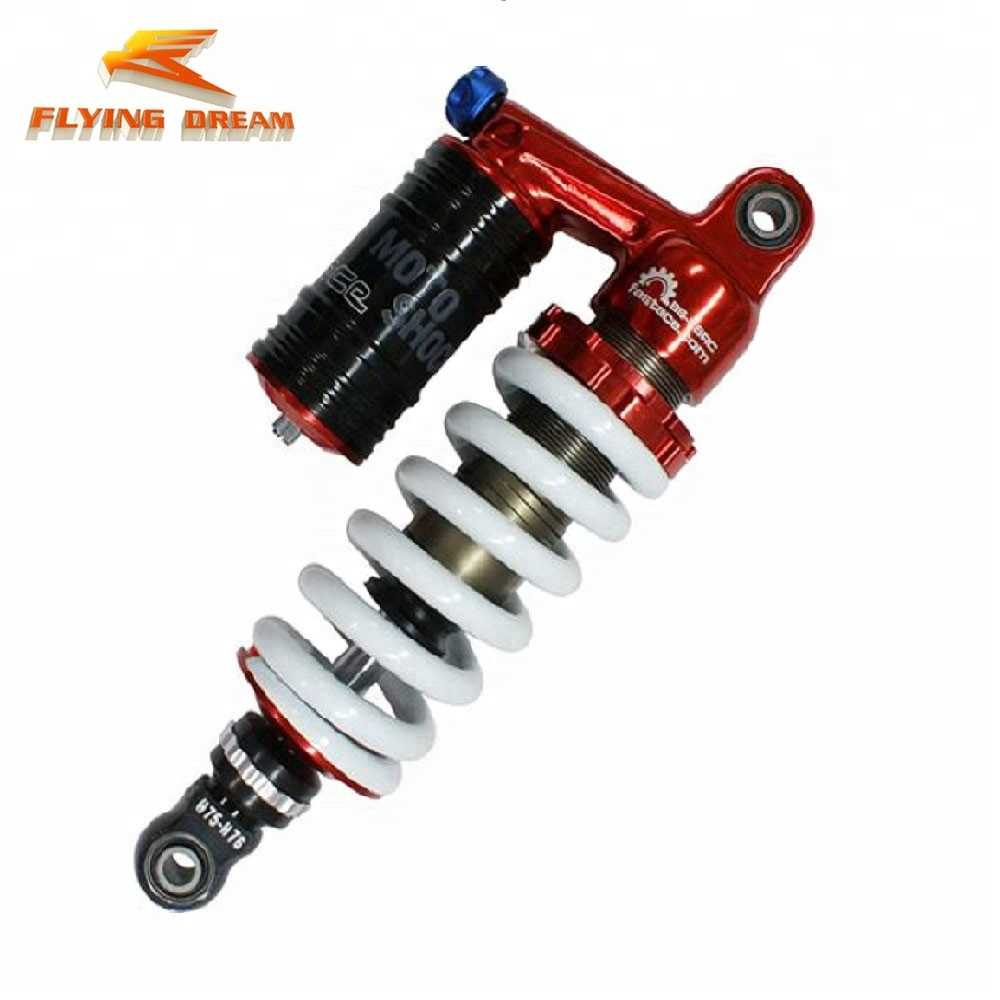

Система с моноамортизатором подразумевает крепление прямо у основания маятника. Маятник ходит вверх-вниз на то же расстояние, но поршень амортизатора проходит гораздо меньшее расстояние, чем в случае с парой амортизаторов. А современные системы прогрессий дополнительно смягчают нагрузку на амортизатор. Таким образом, моноамортизатор легче стправляется с крупными кочками и быстрее отрабатывает мелкие. Забегая вперед, хочется отметить, что, читая параграф о подвесках BMW вы поймете, почему крепеж амортизатора на первом Паралевере в последствии сместили к самому основанию маятника — именно потому, что первоначальная конструкция с креплением у заднего колеса не давала никаких преимуществ перед такой же конструкцией подвески с двумя амортизаторами.
Рулевые демпферы.

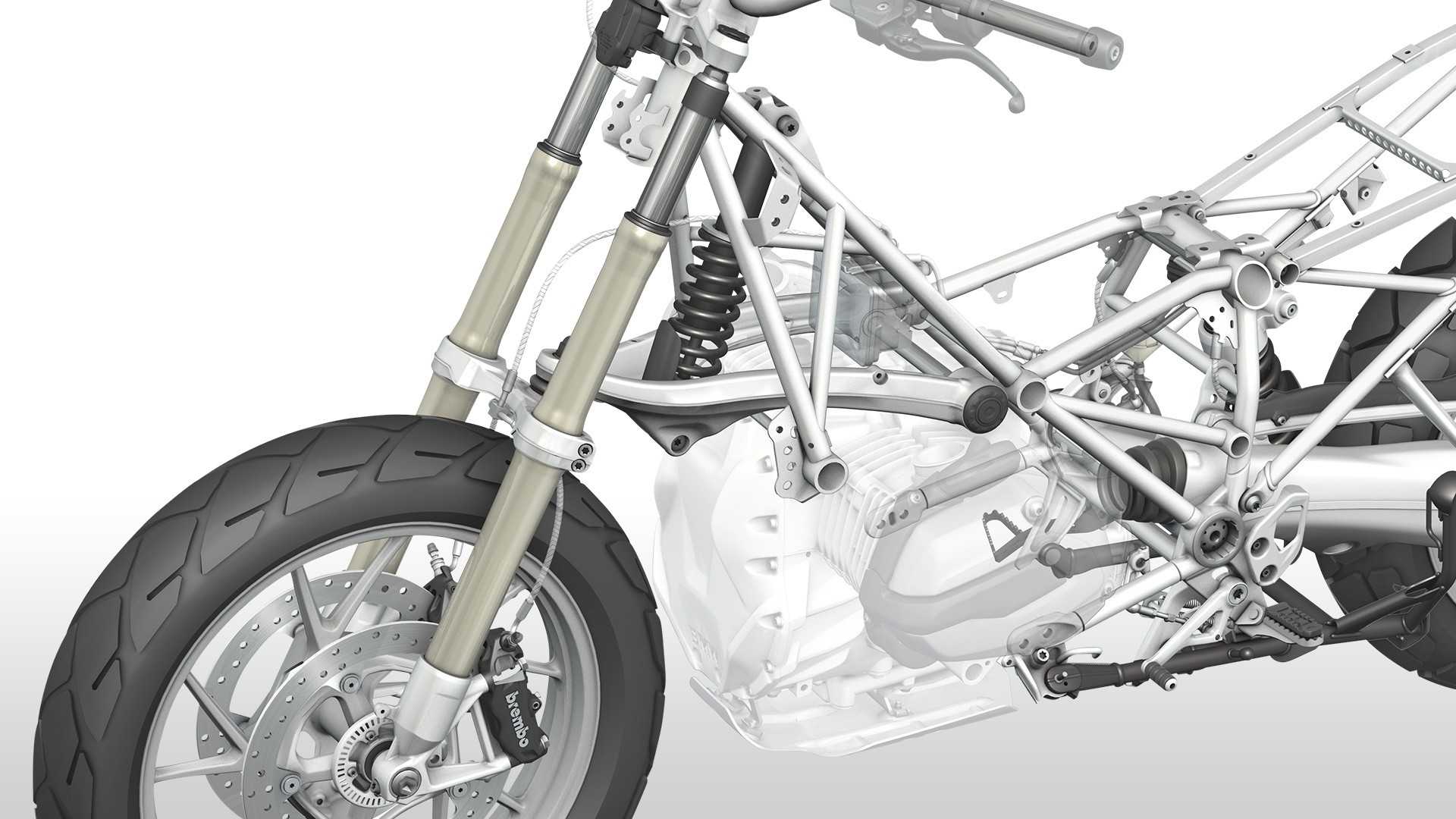

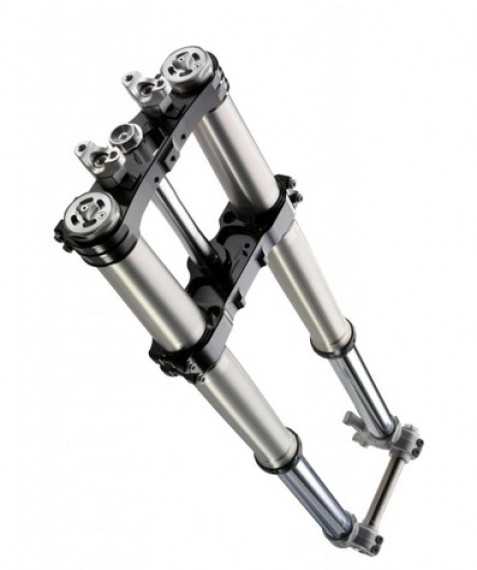

Как уже было сказано, при небольших значениях рейка вилки, мотоцикл легко и быстро рулится, но страдает отсутствием стабильности на малых скоростях. Это не является большой проблемой на спортбайках, которые требуют точного управления, и при этом передвигаются довольно быстро. Проблемы начинаются, когда вы наезжаете на достаточно большую кочку. Вилка мотоцикла сжимается, колесная база уменьшается, мотоцикл теряет стабильность, переднее колесо пляшет из стороны в сторону. И так до того момента, как вилка не разожмется, и колесная база не вернется к своей первоначальной длине.
Как только это происходит, гироскопический эффект, возникающий на переднем колесе, заставляет мотоцикл «мотать головой». Гироскопический эффект заставляет переднее колесо мотоцикла болтаться из стороны в сторону. В ряде случаев руль болтается так сильно, что задевает грипсами бензобак мотоцикла. Обычно все это заканчивается хайсайдом, когда мотоцикл выбрасывает ездока вперед, через себя.

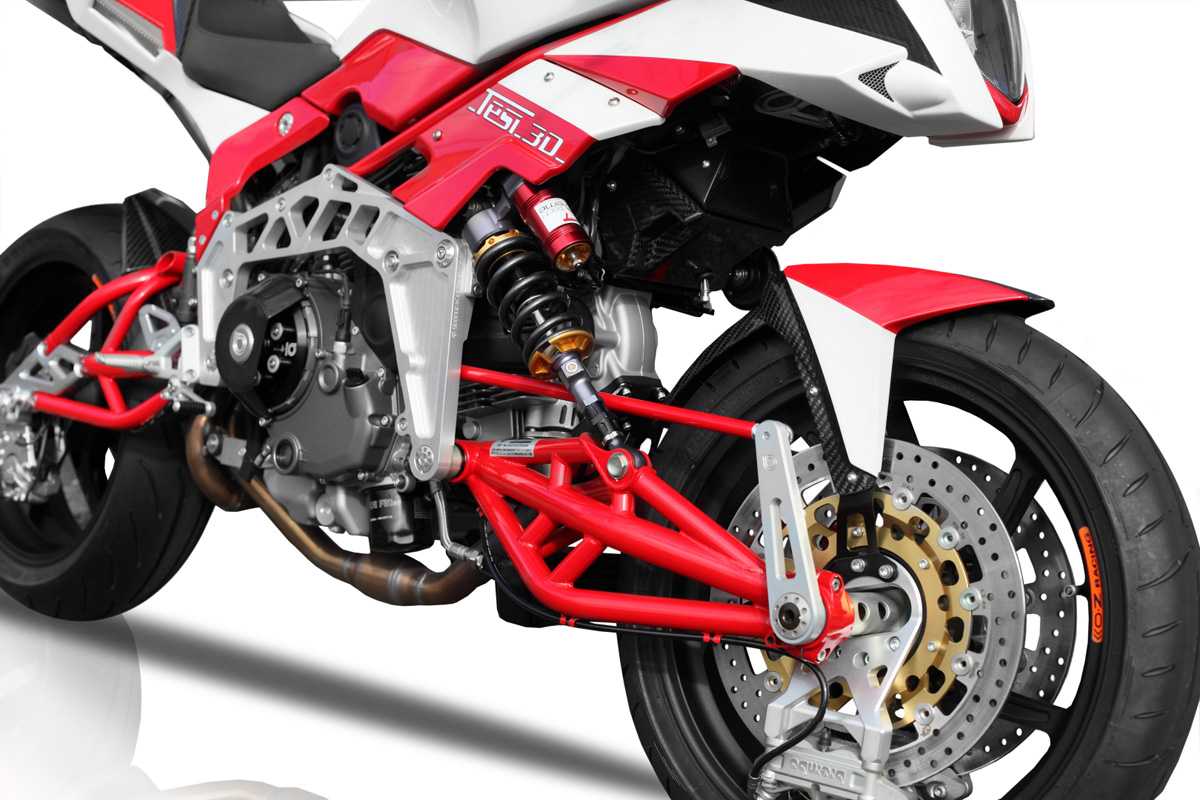

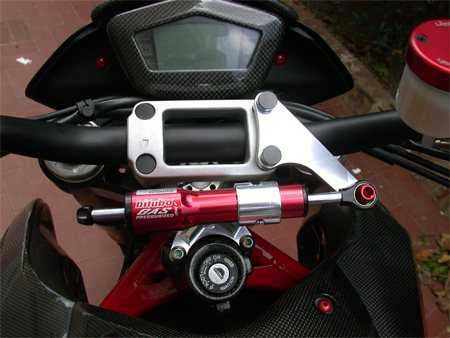

В свое время такое поведение мотоцикла послужила причиной для отзыва партии Suzuki TL 1000S по окончании пары недель после того, как они попали на витрины мотосалонов. И эта же причина заставила инженеров заняться разработкой рулевых демпферов для мотоциклов.Рулевой демпфер — отличная вещь для использования на треке и если вы не до конца доверяете своему мотоциклу. Всего существует два основных вида рулевых демпферов: линейный и роторные. Линейные демпферы представляют из себя гидравлический цилиндр и шток с поршнем, онда из сторон крепится к рулю мотоцикла, другая — к раме. Такие демпферы по своему внешнему виду походи на амортизаторы и не включаются в работу при нормальной езде, но, как только начинается расколбас, демпфер принимает на себя большую часть нагрузки.

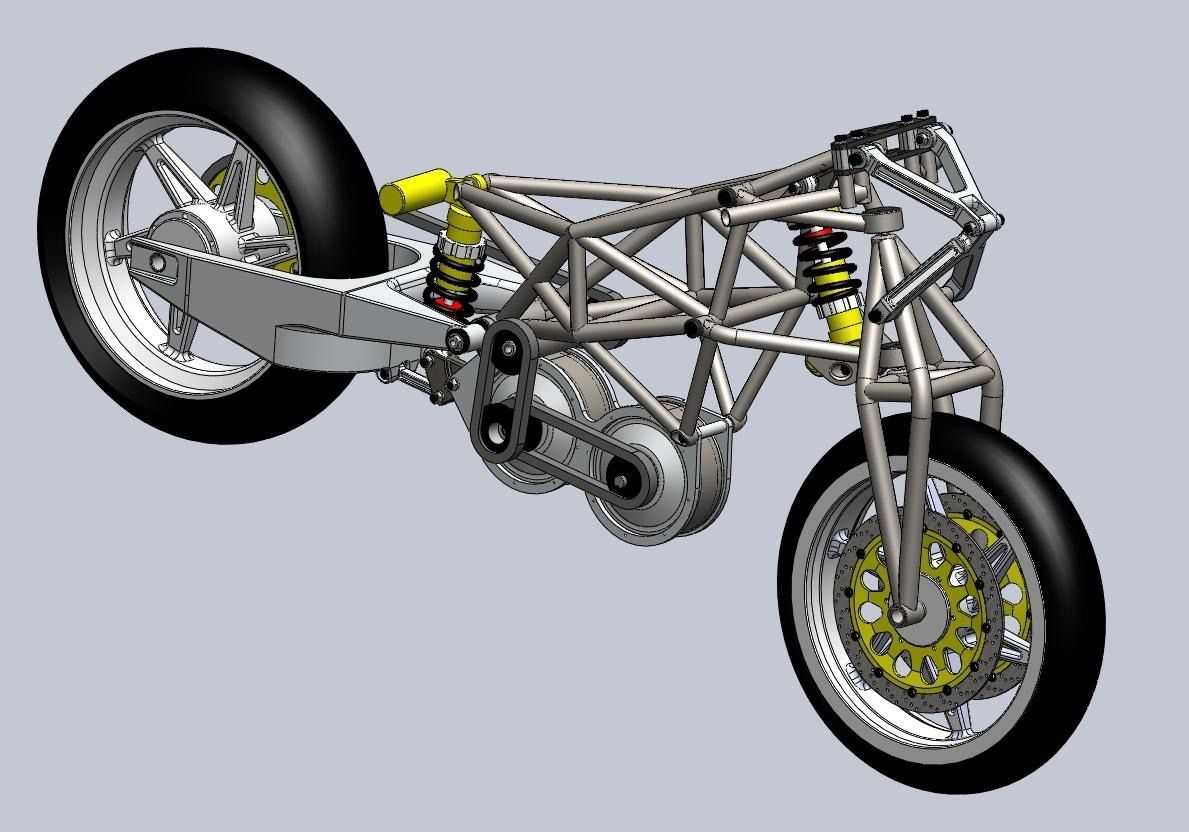

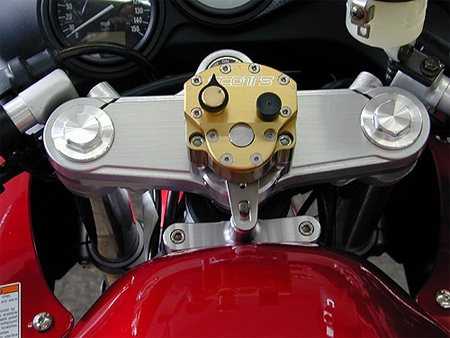

Также встречаются роторные рулевые демпферы. Они крепятся на рулевую колонку мотоцикла над подшипником и работают за счет увеличения силы сопротивления рулевой колонки резким движениям влево-вправо. Сопротивление достигается гидравликой демпфера. Просто попробуйте ударить кулаком по одной из ручек руля при установленном рулевом демпфере — и поймете принцип его работы.

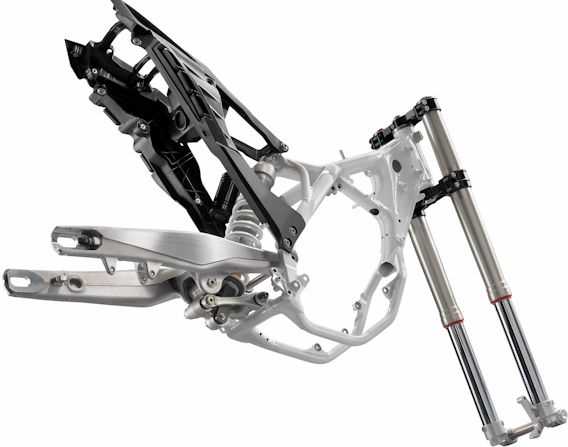

В двух словах о геометрии мотоцикла.

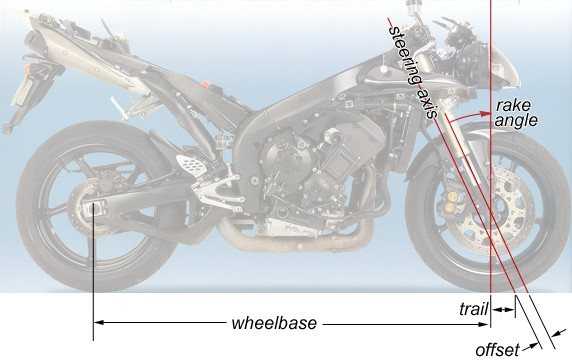

Прежде чем вы окунетесь в мрачный мир технических терминов, изложенных в данной статье, нелишним было бы уяснить базовую логику работы подвески любого мотоцикла. Следующая иллюстрация отображает основные термины, с которыми вам придется столкнуться.
Steering Axis — ось управления;Rake Angle — «рейк», угол наклона вилки;Trail — «трейл», расстояние на земле между осью колеса и линией, продленной от оси рулевой колонки;Wheelbase — колесная база, расстояние между осями переднего и заднего колес мотоцикла.
На спортбайках небольшой рейк, из за которого трейл также не велик. Маленький трейл дает меньше устойчивости и стабильности, но зато позволяет сделать мотоцикл более легкоуправляемым и маневренным. Напротив, чопперы, круизеры и кастомы имеют большой рейк. Больше рейк — больше трейл, что делает такие мотоциклы стабильными и устойчивыми на прямой, но зато они тяжело рулятся.
Обычно на мотоциклах рейк колеблется в промежутке 5 градусов. К примеру, спортбайк Yamaha R1 имеет угол наклона вилки в 24 градуса, тогда как у круизера BMW K1200LT он составляет 26,8 градусов.
Задняя подвеска мотоцикла.

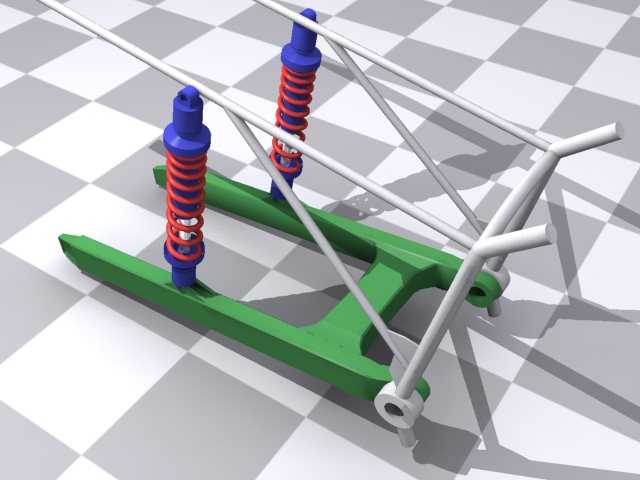

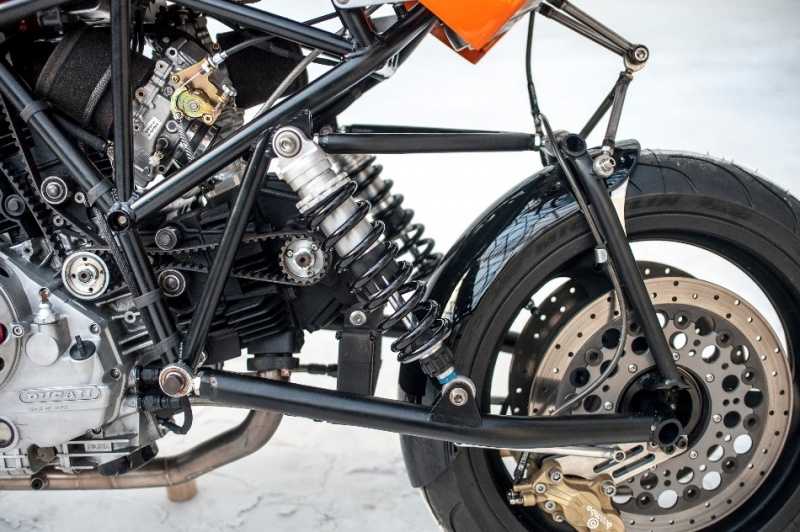

Два амортизатора, обычный маятник.
Вариант подвески мотоцикла, который стал классическим. Н-образный маятник, прикрепленный одним концом к раме мотоцикла, амортизаторы с пружинами крепятся напрямую к маятнику. Это все, на что вы могли рассчитывать при покупке практически любого мотоцикла в течение долгих лет его эволюции. Этот вид подвески стал оттесняться другими видами только в 80-х годах, когда стали доступны высокопрочные материалы, позволившие перейти к другой геометрии задней подвески. Но этот немного устаревший дизайн до сих пор встречается на многих современных мотоциклах. Минусом такой подвески является ее гибкость при экстремальной езде. Этот недостаток может быть устранен только увеличением жесткости всей конструкции, следовательно, увеличением неподрессоренной массы, мешающей полноценной работе подвески.
Моноамортизатор, старая конструкция, обычный маятник.
Первая система подвески с моноамортизатором появилась на гоночных мотоциклах в 1977 году. Вообще-то в качестве экспериментов такой вид подвески то возникал, то пропадал аж с 1930-х годов, но в массовое производство пошел только в начале 1980-х.

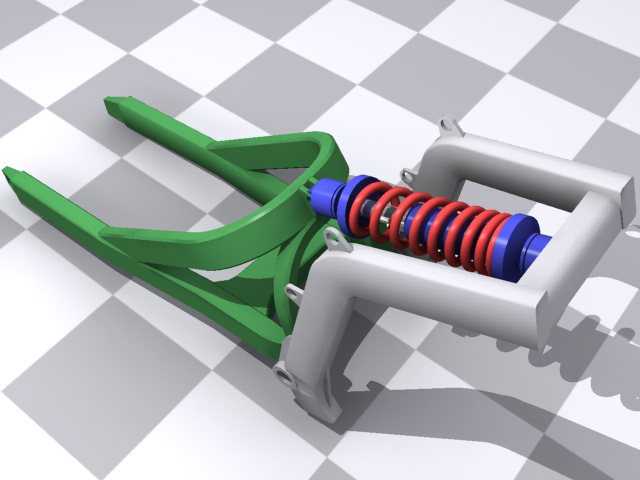

Авторство самого термина «моноамортизатор» принадлежит Ямахе (Хонда, к примеру, использовала термин «Про Линк»). Основное преимущество заключалось в возможности уменьшить вес мотоцикла путем перестройки геометрии задней подвески мотоцикла и устранения одного из амортизаторов. Сам амортизатор по-прежнему крепился напрямую к маятнику, но располагался по центру, почти горизонтально.

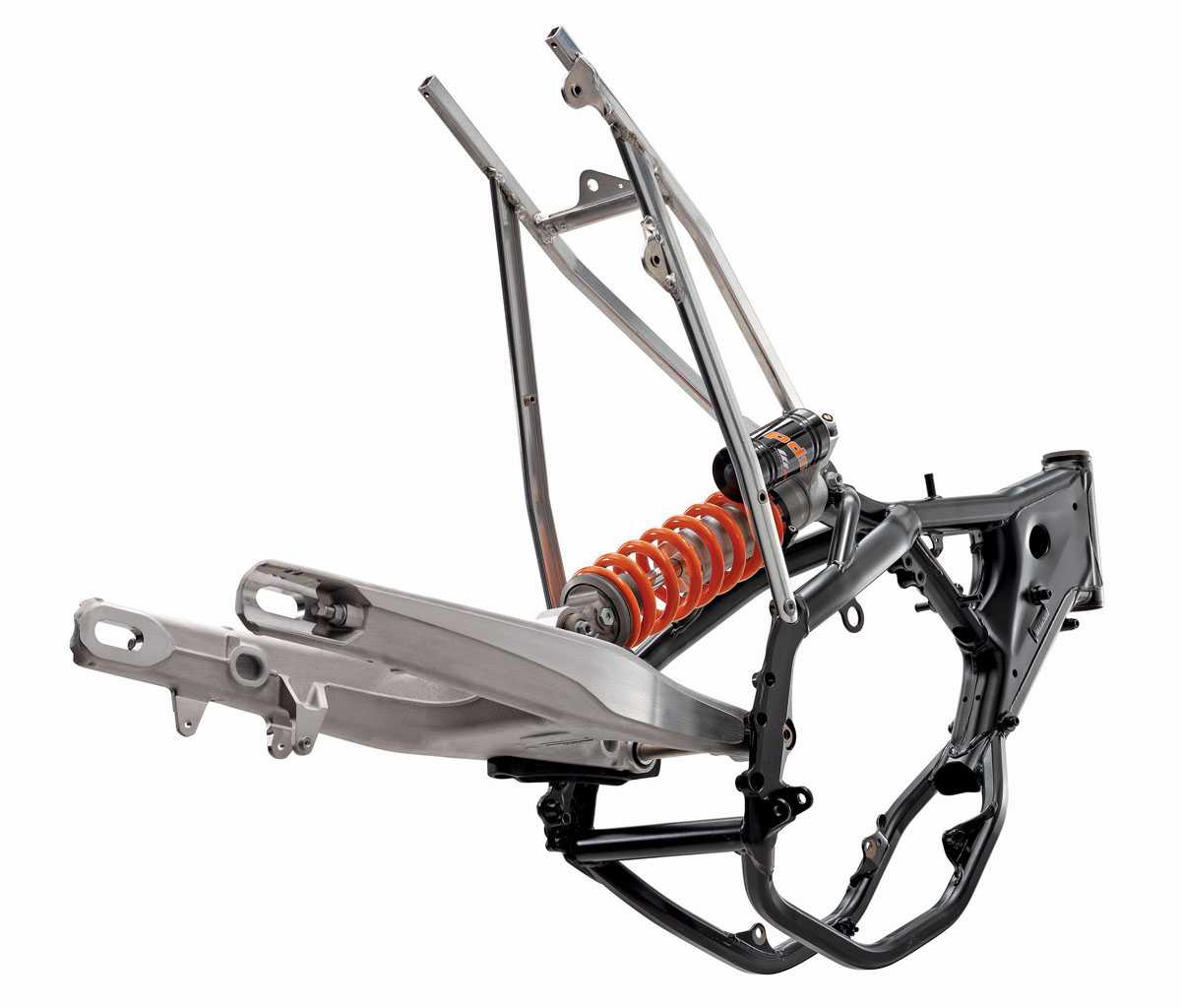

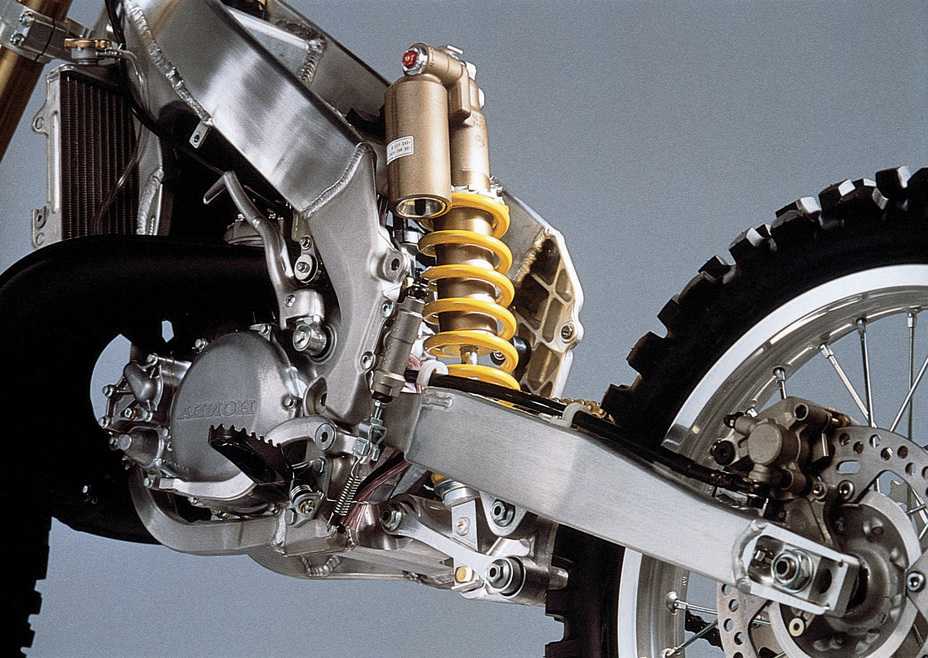

Моноамортизатор, новая конструкция, обычный маятник.

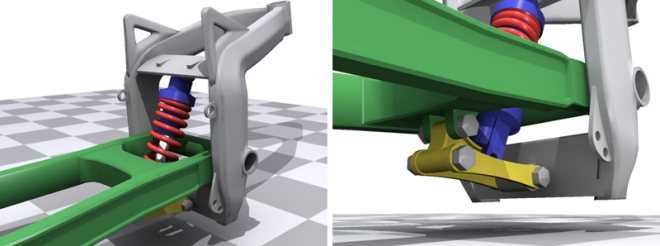

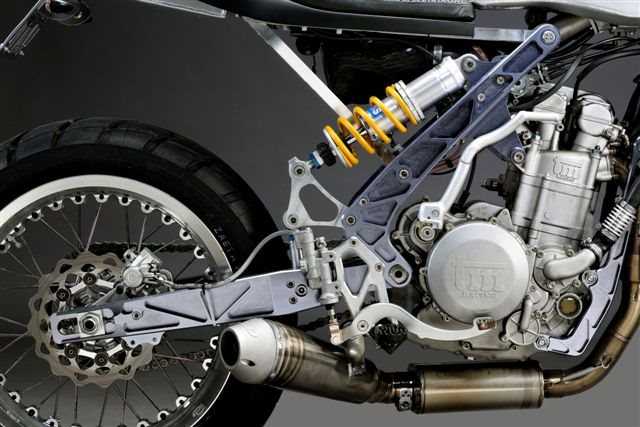

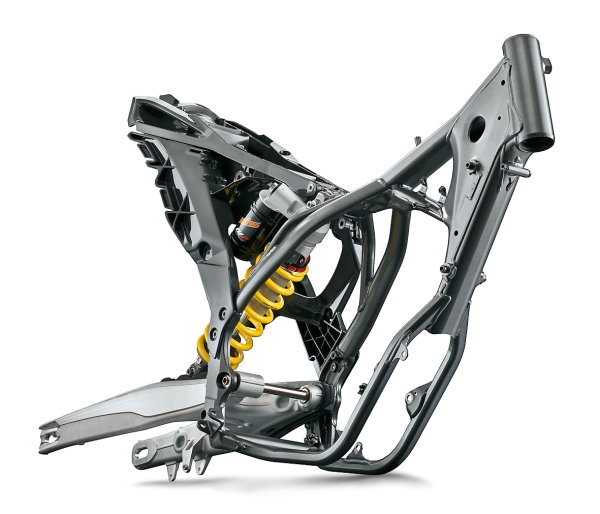

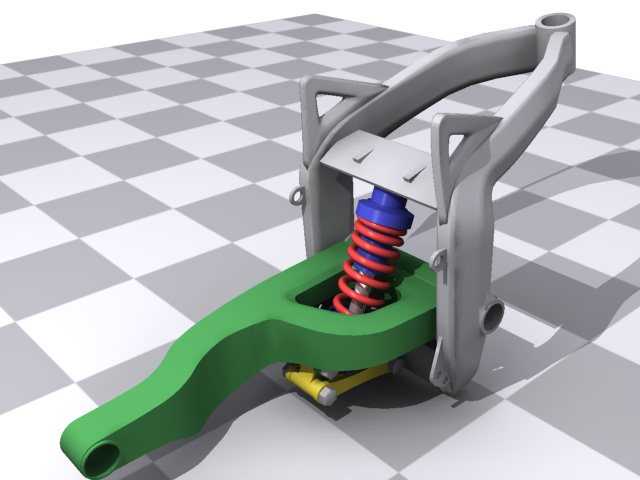

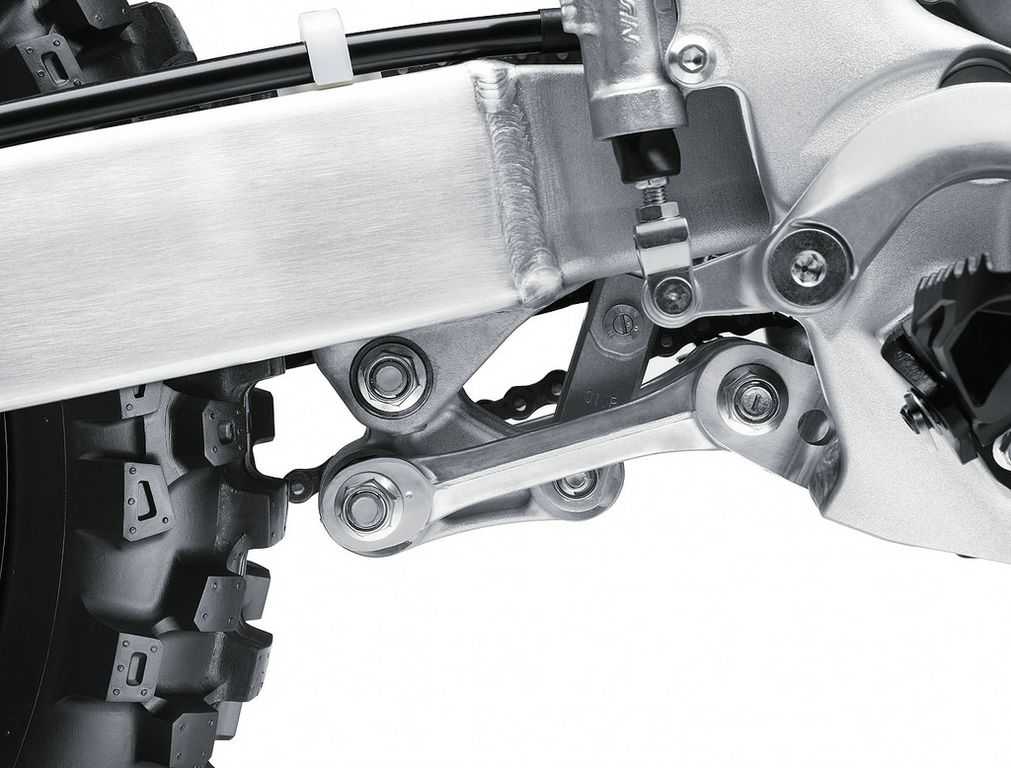

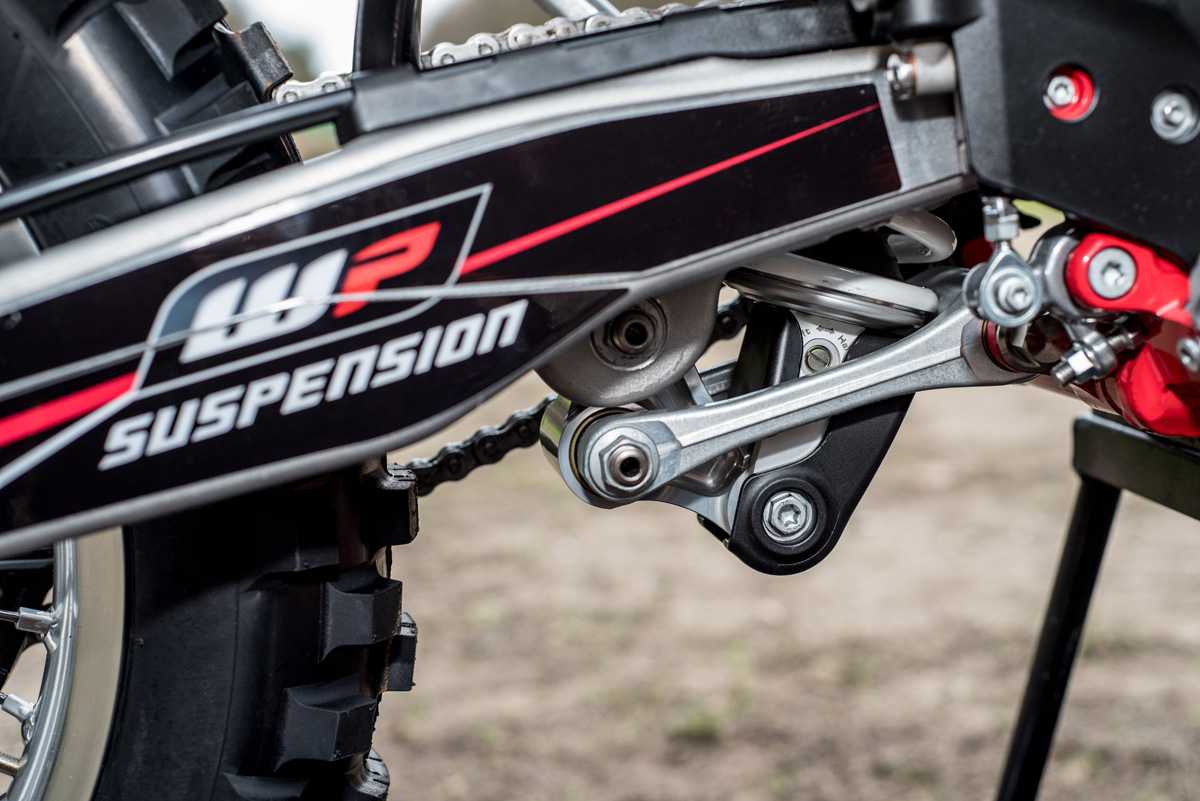

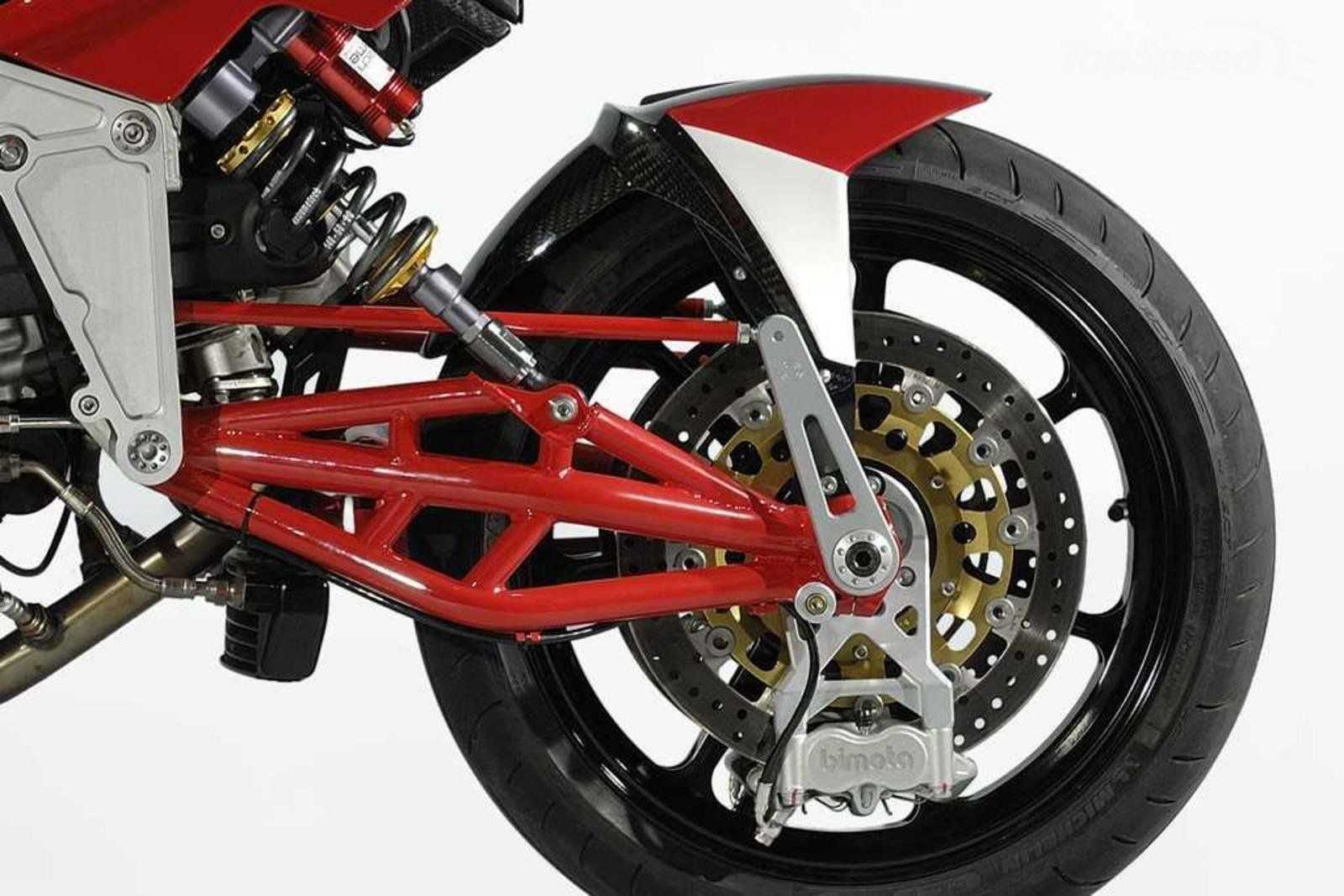

Новая конструкция задней подвески предусматривала крепление моноамортизатора не напрямую к маятнику, а через систему соединений.
В конструкцию добавилась прогрессия, а сам амортизатор стал располагаться более вертикально, что положительно сказалось на его функциях, а «клетка» сложной конструкции была заменена на обычный Н-образный маятник. Для разработки такой конструкции инженерам понадобилось лишь немного больше сварки и более крепкий материал.

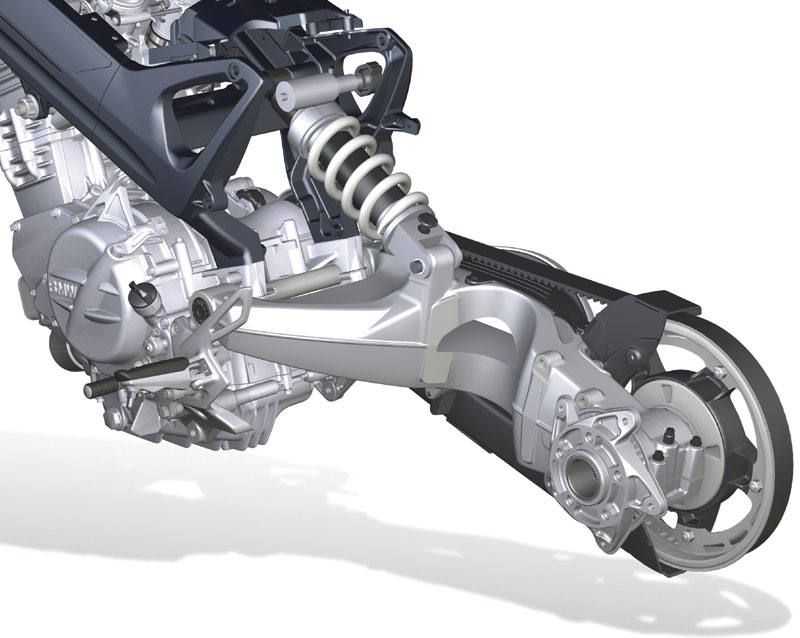

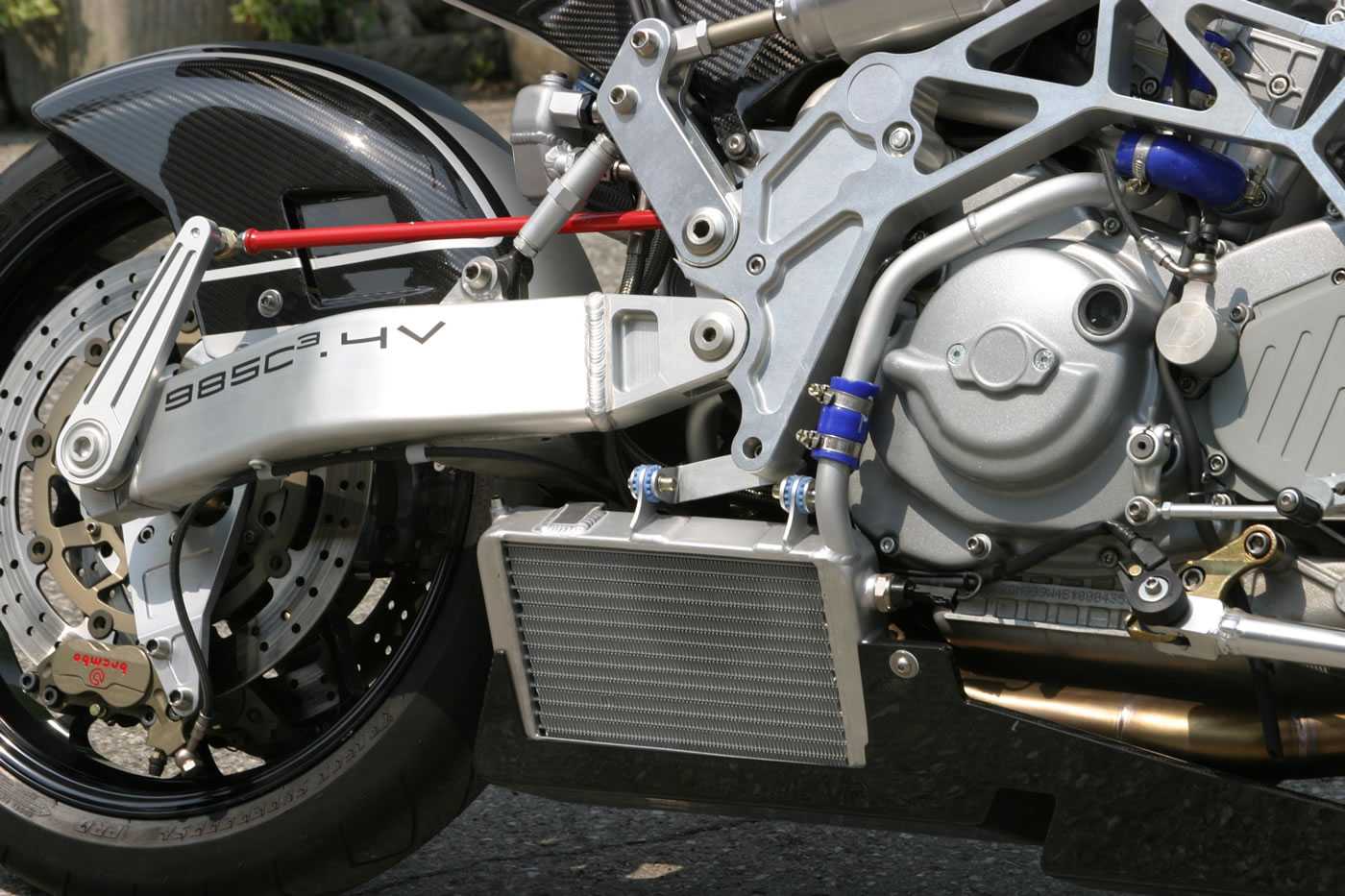

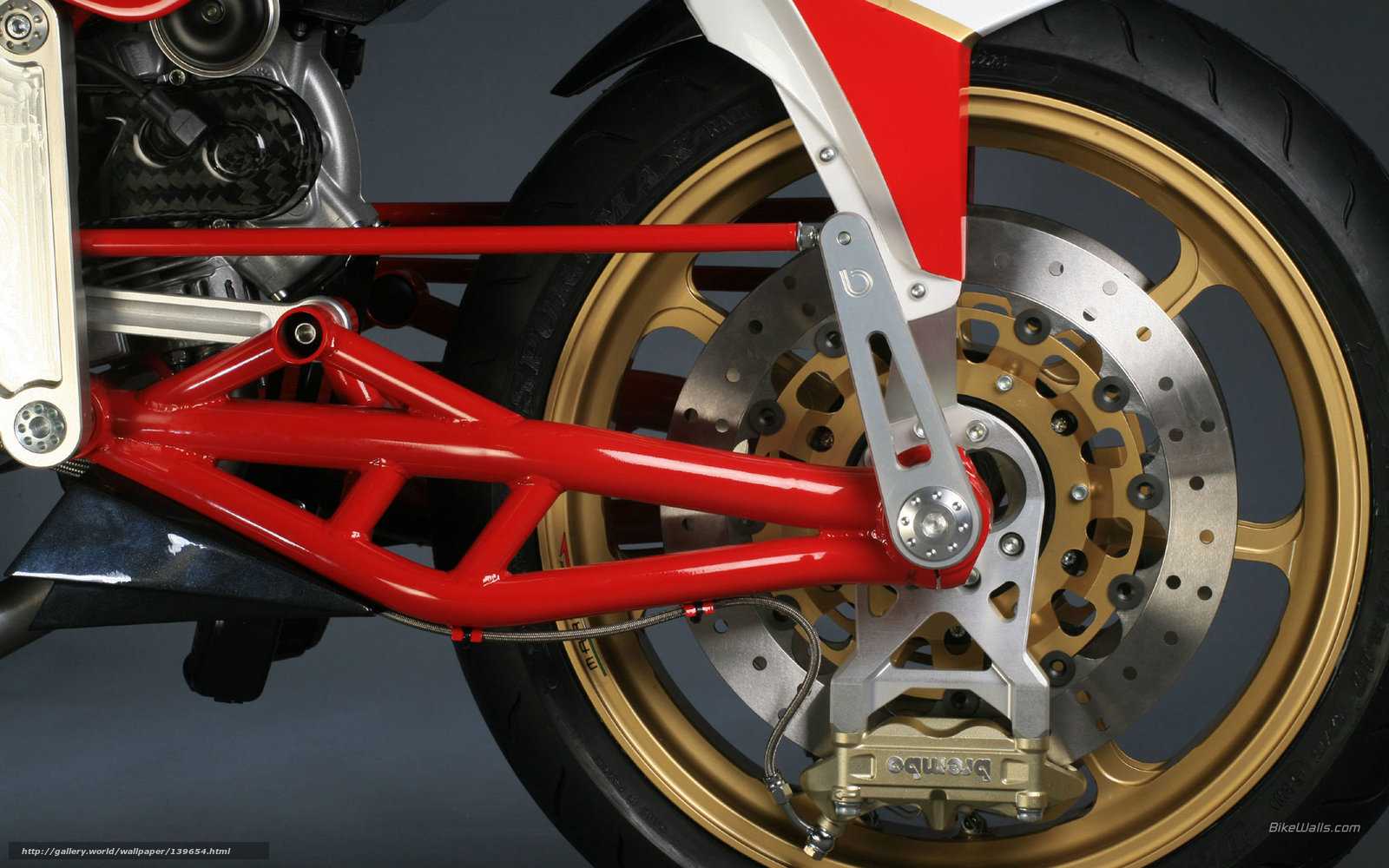

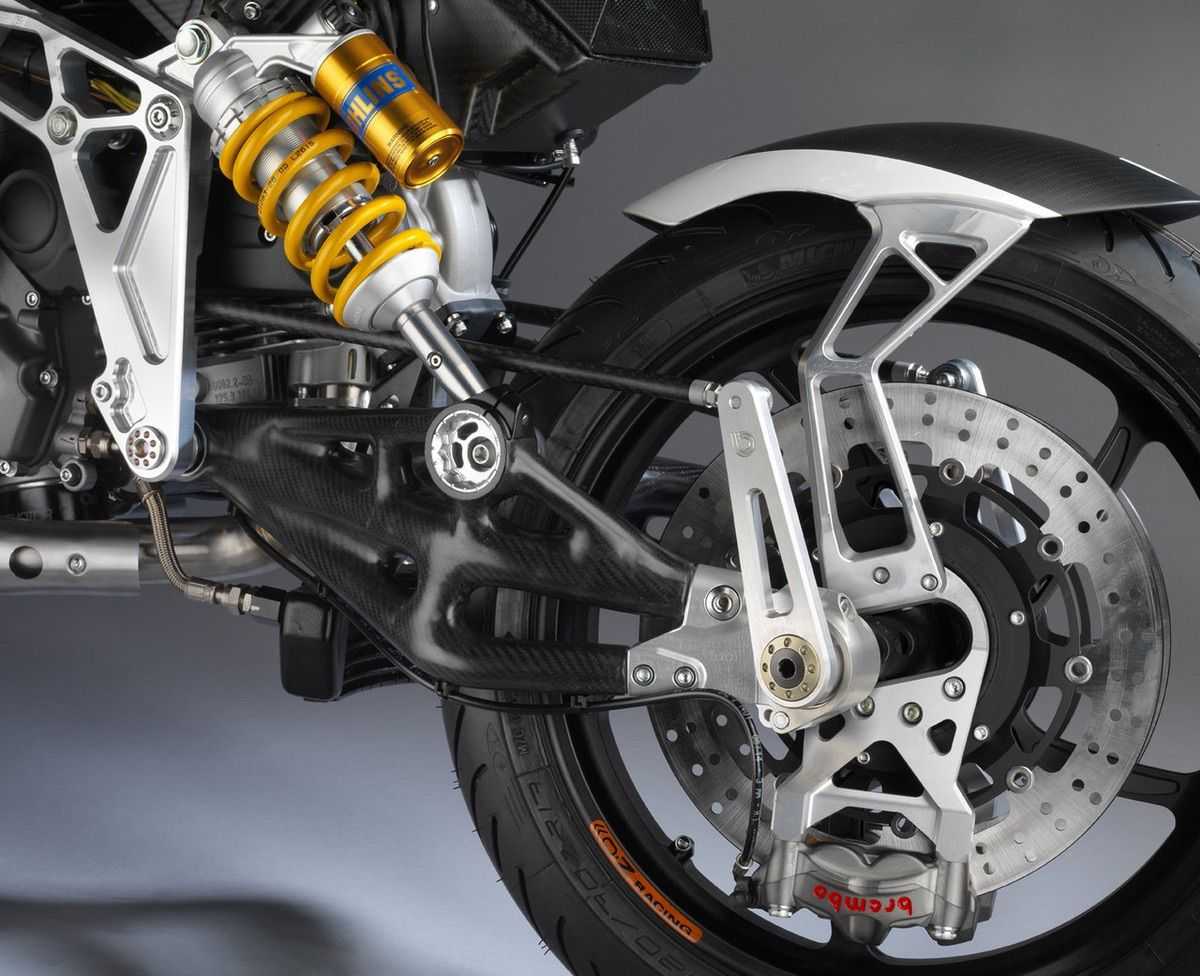

Моноамортизатор, маятник с консольным креплением заднего колеса.
Вершина эволюции задних подвесок мотоциклов на сегодняшний день — это моноамортизатор с консольным маятником. Это суперлегкая и супержесткая конструкция, которая используется, к примеру, на Honda VFR800.
Основным преимуществом такой конструкции является возможность быстрой замены заднего колеса мотоцикла. Это преимущество не так заметно, если вы выезжаете на своем мотоцикле покататься только по выходным, но механики гоночных команд Moto-GP оценили экономию времени на эту процедуру. Консольный маятник должен быть изготовлен из высокопрочных материалов и иметь выверенную конструкцию, поскольку вся нагрузка ложится на одно единственное плечо. Если классические маятники должны, в основном выдерживать нагрузки на изгиб, то консольный маятник также должен держать нагрузки на скручивание. Именно поэтому маятники такой конструкции по своей форме достаточно массивные и имеют несколько ребер жесткости.
