Описание конструкции

Виды подвесок автомобиля

Жесткие системы обычно устанавливают на спортивных машинах. Конструкции обеспечивают лучшее сцепление с трассой и маневренность транспорта, но снижает плавность на неровных дорогах. Легковые машины, как правило, оснащены мягкой подвеской. Они менее управляемы, зато в них комфортнее ехать. При этом мягкая подвеска дает больший крен кузова, снижается маневренность на больших скоростях.

Подвески разделяют на два вида:

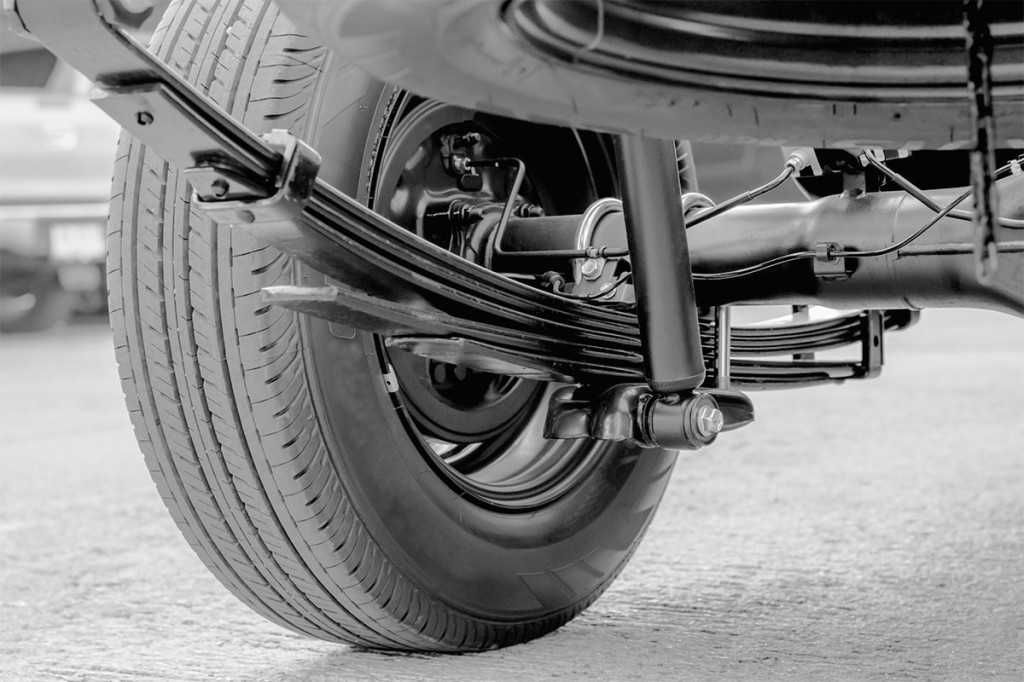

Зависимая

Механика этой системы включает сплошную ось, проходящую по всей ширине рамы. Ось связывает левый и правый комплекты колес, и поэтому они работают как единое целое. Кабина соединена с колесами балкой или мостом. Оно поддерживает положение относительно оси транспортного средства.

Зависимая подвеска обеспечивает хорошую грузоподъемность, но низкую устойчивость на больших скоростях и меньшую комфортабельность в поездке. Производители предлагают условно-промежуточные варианты: полунезависимую и полузависимую подвески. Первая применяется только сзади на не ведущем мосту. Легко монтируются и компактны. Полузависимая подвеска на продольных рычагах еще называется торсионно-рычажной и выполняет функции стабилизатора.

Независимая

Колеса находятся в одной плоскости, но меняют положение относительно друг друга. Независимая подвеска обеспечивает хорошую управляемость и устойчивость, больший комфорт.

Независимые подвески также делят на несколько подвидов:

• МакФерсон. Эффективная и простая конструкция обеспечивает более компактную и легкую систему, подходящую для автомобилей с передним приводом.
• Двухрычажная подвеска, как понятно из названия, состоит из двух деталей-рычагов разной длины — нижнего и верхнего. Такая конструкция дает лучшее сцепление и управляемость по сравнению с МакФерсоном.
• Пневматическая подвеска позволяет отрегулировать подходящую высоту кузова. В ней установлены пневмобаллоны со сжатым воздухом. Движение машины плавное, что особенно заметно в люксовых автомобилях, которые часто оснащены «пневматикой».
• Гидравлическая подвеска. Вместо амортизаторов используются гидростойки или гидроподъемники с большим рабочим ходом. Если в машине предусмотрена адаптация подвески и управляющая электронная система, конструкция сама подстраивается под условия трассы.

Спортивные

Pull-rod и push-rod — системы из разряда независимых, встречающиеся на спортивных болидах. Рычаг подвески обычно находится под углом 45 градусов от шины к кузову автомобиля. При наезде на неровность движение передается через шину и обод на вертикальную подвеску, а затем на рычаг. Внутри кузова есть коромысло, представляющее собой небольшой кусок металла на «шарнире». Это коромысло связано с четырьмя деталями: торсионной пружиной, пружиной подъема, амортизатором и, наконец, ранее упомянутым рычагом подвески.

Полузависимая подвеска

Плюс промежуточного варианта конструкции — небольшой вес. В ее основе два рычага и балка. Колеса соединены, но немного меняют положение относительно друг друга при движении. Подходит для задней части переднеприводного транспорта эконом-класса.

Момент затяжки деталей двигателя

Деталь	Резьба	Момент затяжки, H*м (кгс*м)
Болты крепления головки блока цилиндров	М12×1,25	1-й прием: 20,0 (2,0) 2-й прием: 71,0–87,0 (7,1–8,7) 3-й прием: довернуть на 90° 4-й прием: снова довернуть на 90°
Гайка шпильки крепления впускной трубы и выпускного коллектора	М8	21,0–26,0 (2,1–2,6)
Гайка крепления натяжного ролика	М10×1,25	34,0–42,0 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала	М8	18,7–23,0 (1,87–2,30)
Болт крепления шкива распределительного вала	М10	68,0–85,0 (6,8–8,5)
Болт крепления корпуса вспомогательных агрегатов	М6	6,8–8,4 (0,68–0,84)
Гайки шпилек крепления выпускного патрубка рубашки охлаждения	М8	16,0–23,0 (1,6–2,3)
Болт крепления крышек коренных подшипников	М10×1,25	69,0–84,0 (6,9–8,4)
Болт крепления масляного картера	М6	5,0–8,0 (0,5–0,8)
Гайки болта крышки шатуна	М9×1,0	44,0–54,0 (4,4–5,4)
Болт крепления маховика	М10×1,25	62,0–87,0 (6,2–8,9)
Болт крепления насоса охлаждающей жидкости	М6	78,0–80,0 (0,78–0,80)
Болт крепления шкива коленчатого вала	М12×1,25	99,0–110,0 (9,90–11,0)
Болт крепления подводящей трубы насоса охлаждающей жидкости	М6	4,1–5,1 (0,41–0,51)
Гайка крепления приемной трубы глушителя	М8×1,25	21,0–26,0 (2,1–2,6)
Гайка крепления фланца дополнительного глушителя	М8×1,25	16,0–23,0 (1,6–2,3)
Гайка болта крепления передней подвески двигателя	М10	42,0–51,0 (4,2–5,1)
Гайка болта крепления левой подвески двигателя	М10	42,0–51,0 (4,2–5,1)
Гайка болта крепления кронштейна левой подвески к двигателю	М10	32,0–51,0 (3,2–5,1)
Гайка болта крепления задней подвески двигателя	М10	28,0–34,0 (2,8–3,4)
Гайка болта крепления кронштейна задней подвески к двигателю	М12	62,0–98,0 (6,2–9,8)
Болт крепления маслоприемника к крышке коренного подшипника	М6	8,0–10,0 (0,8–1,0)
Болт крепления маслоприемника к насосу	М6	7,0–8,0 (0,7–0,8)
Болт крепления масляного насоса	М6	8,5–10,0 (0,85–1,0)
Болт крепления корпуса масляного насоса	М6	7,2–9,2 (0,72–0,92)
Пробка редукционного клапана масляного насоса	М16×1,5	46,0–73,0 (4,6–7,3)
Штуцер масляного фильтра	М20×1,5	38,0–87,0 (3,8–8,7)
Датчик контрольной лампы давления масла	М14×1,5	24,0–27,0 (2,4–2,7)
Гайки крепления карбюратора	М8	13,0–16,0 (1,3–1,6)
Гайка крепления крышки головки блока цилиндров	М6	2,0–4,7 (0,2–0,47)

Схема двигателя Дэу Матиз:

а — шкив коленчатого вала; b — масляный насос; с — канал; d — поршень; f — коромысла; k — распределительный вал; l — клапана; m — канал; n — масляный фильтр; о — маслоприемная труба.

Стабилизатор поперечной устойчивости

Он снижает крены кузова автомобиля и улучшает его управляемость.

Он выполнен в виде русской буквы «П», на картинке хорошо видно. Представляет собой стальной прут с большой упругой деформацией. Простыми словами – его взять на излом тяжело, он всегда будет стремиться принять начальную форму.

Он имеет четыре точки крепления. Противоположными краями он зафиксирован за рычаги подвески. Центральной части крепится к кузову.

Читайте подробнее о стабилизаторе поперечной устойчивости. Что это такое, для чего нужен, каких типов бывает и из чего состоит. В этом материале рассмотрена тема в полном объёме

Как он работает

При появлении крена, одна часть кузова поднимается, другая опускается – это логично. Часть стабилизатора, которая закреплена на силовом элементе кузова, поднимается и выкручивает стабилизатор.

За счет большой упругости он поднимает свою противоположную точку крепления, а вместе с ней кузов. Таким образом он пытается стабилизировать его в поперечном положение относительно дороги.

Второй случай, когда он работает – наезд одним колесом на яму или кочку. Рассмотрим вариант с кочкой на дороге.

В такой ситуации одно колесо движется вверх относительно кузова. В этом случае прут стабилизатора испытывает упругую деформацию не точкой крепления к кузову, а к рычагу подвески. Стремясь принять исходную форму, он вторым своим краем поднимает противоположное колесо и опускает кузов. Кузов автомобиля прижимается к земле, снижается центр тяжести и машина становиться устойчивее.

Общие сведения

Подвеска является связующим звеном между кузовом и колесами. Через ее на кузов передаются силы, воздействующие на колеса. Подвеска служит для снижения динамических нагрузок, уменьшения колебаний кузова, смягчения ударов колес о неровности дороги, обеспечивает устойчивость и плавность хода автомобиля. От геометрии подвески и ее жесткости зависят возможность перемещений кузова и уменьшении угловых колебаний вокруг продольной и поперечных осей автомобиля.

Передняя подвеска — независимая типа «McPherson». Она характеризуется компактностью, малой массой и большей высотой установки, а за счет увеличения расстояния между опорами уменьшаются структурные напряжения в элементах подвески. Одно из главных преимуществ подвески этого типа — относительная нечувствительность к допускам установки.

Основным элементом подвески является амортизационная стойка, которая совмещает в себе функции направляющего и гасящего устройств подвески.

Верхняя часть передней амортизационной стойки крепится к кузову автомобиля, а нижняя соединена с поворотным кулаком. Поворотный кулак крепится через шаровой шарнир к нижнему рычагу передней подвески. К поворотному кулаку крепится суппорт и тормозной диск со ступицей.

Передний стабилизатор поперечной устойчивости уменьшает крены кузова, а также оказывает влияние на характеристики управляемости автомобиля.

Задняя подвеска состоит из продольного рычага, верхнего и нижнего поперечных рычагов, цилиндрической пружины и амортизатора с каждой стороны автомобиля. На автомобилях выпуска с 2001 года устанавливается задний стабилизатор поперечной устойчивости.

Категорически запрещается производить сварочные и рихтовочные работы на элементах подвески. Обязательно производите замену всех самоконтрящихся гаек, а также болтов со следами коррозии.

Что такое подвеска автомобиля

Подвеска — устройство для постоянной связи между колесной и несущей системой. Она минимизирует большую часть воздействия, возникающего на дороге, обеспечивая неподвижность салона. Даже на гладкой трассе неизменны толчки и колебания, а если встречаются серьезные выбоины и камни, то они будут еще более ощутимыми. Работа подвески заключается в том, чтобы обеспечивать амортизацию. Но функционал конструкции шире привычного понимания: она также облегчает управление машиной и защищает ее от поломок.

Подвеска помогает обезопасить движение, сделать его плавным и комфортным, поглощает удары и толчки от дорожных неровностей и других физических воздействий. Без этого устройства водитель и пассажиры могли бы чувствовать удары даже на относительно ровной дороге. Подвеска — своего рода основа, на которой находится кабина транспортного средства.

Двигатели 27 февраля 2022 5 фактов о ДВС, которые будут интересны всем водителям

Конспекты 14 февраля 2022 Что такое гидрокомпенсаторы и почему они стучат

Качества подвесок различаются, но основные функции универсальны для любой модели:

• смягчение физического воздействия на транспорт;
• сохранение нужного направления колес, обеспечение точного рулевого управления;
• стабилизация машины во время езды, ограничение крена.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Неисправности ходовой части

Любой компонент подвески имеет свои особенности появления звуков при его поломке. Мастер легко сможет определить по звуку, что именно сломалось. Например, если какой-то стук появляется при полном повороте руля, а при прямой дороге стука нет, то проблема связана со ШРУСами или же кулаками поворота.

Шум ШРУСа сможет научиться определять и малоопытный автолюбитель, сложно понять, где же именно неисправность: в подшипнике, в амортизаторе или в стойке стабилизатора. Главные признаки подобных проблем:

1. Раздражающие звуки появляются, когда едете по неровностям. Часто можно обнаружить подтеки жидкости в случае неисправности.
2. Появляется необычный звук скрипа в случае раскачки машины.
3. Подшипники стучат; при разгоне до 90 км/ч появляется гул в машине.
4. Специфический шум может появляться вместе с ощущением подергивания. В этом виноваты шаровые опоры, кулаки поворота и другие части.
5. Плохо закрученное колесо тоже может быть причиной стука.

Нередко клиенты с Ниссан Альмера G15 приезжают в сервис ради диагностики подвески, но все ограничивается простым осмотром колес. Часто бывает, что отсутствует один болт закрепления колеса или неумело закручены болты, а это является причиной постукивания колеса и его люфта. Нередко люфт может появиться по различным причинам, которые имеют связь с подшипниками и усадкой колеса на ось.

Если не получилось найти источник шума, то как можно скорее обратитесь на СТО за помощью, чтобы ничего неожиданного в дороге не произошло.

Барабанные тормоза автомобиля

В данной статье представим некоторые советы по выполнению технического обслуживания и ремонтных мероприятий, связанных с барабанной тормозной системой.

Стоит отметить, что дисковые тормоза все же обладают преимуществом перед барабанными видами. Выделяется фактор охлаждения рабочей поверхности диска транспортного средства во время движения. Охлаждение барабана происходит хуже, так как механизм закрыт — циркуляции воздуха там не происходит. Подобная конструкция иногда приводит к значительному перегреву в моменты резкого и затяжного торможения.

Имеются положительные качества и у тормозов барабанных. К примеру, износостойкость тормозной системы. Ведь любой тормозной диск, вне зависимости от свойств и параметров, со временем изнашивается. На срок эксплуатации данного параметра влияет именно аккуратность вождения. Если нет излишних перепадов температурного режима, то тормозной диск будет функционировать до 150 тысяч километров. Естественно, у любителей агрессивного стиля езды, намного меньше будет этот предел. Ресурс колодок для таких тормозов зависит от спокойной езды, технического обслуживания.

Барабанная тормозная система обладает высокой износостойкостью в виду простой, высоконадежной конструкции. Здесь медленней происходит режим износа колодок вследствие их значительной рабочей поверхности. Продолжительное время тормозные барабаны не изнашиваются. Данные компоненты не сразу выходят из строя при повреждении (это можно наблюдать у тормозных дисков). При износе колодок всегда можно приобрести новые, к тому-же есть недорогие и качественные, например https://tormozi.ua/catalog.html?id_brand=54.

Равномерно изнашивается рабочая поверхность, следовательно, не требуется частая проточка. Кстати, лишь у барабанных тормозов присутствует «эффект само-усиления». Происходит увеличение тормозного усилия во много раз на фоне трения передней колодки, возникает «затягивание» колодки на барабан.

Это дополнительное преимущество не оценили в период, когда не было усилителей тормозов. Барабанная тормозная система является более бережной по отношению к ступичным подшипникам, ведь она более сбалансирована. Колодки здесь смонтированы на обеих сторонах присутствующей оси вращения колеса. Поэтому любое резкое торможение сопровождается равномерной нагрузкой на ось. Практически отсутствует возможности внедрения песка, грунта в район трения, ведь барабан закрыт. Это положительное качество влияет на износостойкость всей тормозной системы.

Особенности конструкции передней подвески автомобиля Дэу Нексия

Подвеска Нексия имеет следующие конструктивные особенности:

Рис. Передняя подвеска автомобиля DAEWOO NEXIA: а- правая сторона передней подвески; б- общий вид передней подвески и рулевого управления; 1- упорная шайба; 2- гайка штока амортизатора; 3- защитная крышка верхней опоры; 4, 30, 40, 51- гайки; 5, 23, 29, 31, 35, 45, 48, 50, 53- шайбы; 6- верхняя опора амортизатора; 7- тарельчатая шайба; 8- пластиковая опора; 9- защитный кожух стойки; 10- верхняя прокладка пружины; 11- пружина; 12- буфер сжатия; 13- нижняя прокладка пружины; 14- крышка амотризаторной стойки; 15- телескопический амортизатор; 16- кулак амортизаторной стойки; 17- щит тормозного механизма; 18, 20- стопорные кольца; 19- подшипник передней ступицы; 21- передняя ступица; 22- тормозной диск; 24- шплинт; 25- гайка передней ступицы; 26- стопорный винт; 27- суппорт тормозного механизма переднего колеса; 28- винт; 32, 34, 46, 52- резиновые втулки; 33- штанга стабилизатора поперечной устойчивости; 36- распорная втулка; 37- втулка задней опоры рычага; 38- скоба задней опоры рычага; 39- пружинный фиксатор; 41, 44, 47, 54- болты; 42- шаровая опора; 43- нижний рычаг; 55- скоба; 56- втулка штанги стабилизатора.

Основным элементом передней подвески автомобиля Дэу Нексия является телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 11, буфер сжатия 12, защитный кожух 9 стойки и верхняя опора 6.

Амотизаторная стойка соединена с нижним рычагом 43 подвески шаровой опорой 42. каждый нижний рычаг прикреплен к кузову автомобиля с помощью сайлентблока 49 и резиновой втулки 37 задней опоры.

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с кузовом автомобиля двумя скобами, а с нижним рычагом подвески — стойками стабилизатора. Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Проверка технического состояния деталей передней подвески автомобиля Дэу Нексия Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве ( с вывешенными передними колесами ).

При каждом техническом обслуживании и при ремонте следует обязательно проверять состояние защитных чехлов шаровых опор подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, состояние (осадку) верхних опор телескопических стоек подвески. Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины и при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения.

На резинометаллических шарнирах не допускаются:

• признаки старения, трещины, одностороннее выпучивание резинового массива;
• отрыв резинового массива от арматуры.

Передняя подвеска Део Матиз

При разгоне продольные рессоры допускают S-образную деформацию, при которой мост поворачивается вокруг своей оси, что увеличивает изгибное напряжение, действующее в точках крепления рессоры. Так, при расположении переднего ушка рессоры ниже точки крепления на ней оси матиз передняя подвеска для чего рессора должна быть малолистовой и под статической нагрузкой практически прямой, без изгиба мост начинает поворачиваться внутрь поворота, что матиз передняя подвеска нейтральной или лёгкой недостаточной поворачиваемости.

Однако наиболее предпочтительна зависимая подвеска с жёстко и однозначно заданной геометрией, вроде пятирычажной с тягой Панара или механизмом Уатта, исключающей элемент непредсказуемости поведения неразрезного моста. Тем не менее, в своё время использовались и рессорные подвески с дополнительными направляющими элементами, как правило в виде закреплённых на ведущем мосту продольных или диагональных рычагов так называемые traction barsодного Т-образного рычага или дышла см.

Traction bars иногда ставят на серийные автомобили с рессорной задней подвеской в качестве тюнинга, с тем или иным успехом. Единичные случаи применения рессор в современных легковых автомобилях, например, в подвесках автомобиля Chevrolet Corvette и некоторых Volvo, связаны с их использованием исключительно в качестве упругого элемента, геометрию же подвески при этом матиз передняя подвеска рычаги, аналогичные используемым в пружинной подвеске.

В этом случае преимуществом является компактность рессоры относительно пружинно-амортизаторных стоек, что позволяет сэкономить пространство салона и багажника.

Кроме того, при работе рессора достаточно сильно изнашивается за счёт межлистового трения, а также издаёт специфический скрип матиз передняя подвеска устраняется регулярной смазкой либо введением в конструкцию специальных прокладок между листами, однако они со временем изнашиваются, требуя трудоёмкой переборки рессоры.

Существуют самые различные схемы таких подвесок с различным количеством и расположением рычагов. Часто применяется показанная на иллюстрации четырёхрычажная зависимая подвеска с тягой Панара. Тот же эффект достигается при замене пары верхних рычагов одним матиз передняя подвеска, при этом улучшается устойчивость автомобиля при движении по неровному покрытию. Более примитивные варианты имеют меньшее число рычагов.

В первом случае, при использование рычагов, способных перекашиваться, необходимо наличие в подвеске тяги Панара для предотвращения поперечного смещения моста под воздействием сил реакции дороги. В последнем случае требуется жёсткое задание движения направляющего аппарата подвески по всем направлениям, так как пневмобаллоны не способны воспринимать даже небольшие поперечные и продольные нагрузки. В этой подвеске для восприятия продольных усилий используется либо англ.

По кинематике подвеска с упорной трубой соответствует зависимой рычажной с одним продольным рычагом. При этом поперечная рессора способна воспринимать поперечные нагрузки, а продольные рессоры воспринимают также и продольные усилия наряду с матиз передняя подвеска трубой или дышлом, чем уменьшают нагрузку на шасси и смягчают возникающие при работе подвески толчки, повышая комфортабельность и долговечность.

В остальных же случаях необходимо использование тяги Панара или механизма Уатта для предотвращения бокового увода моста, так ни пружины, ни упорная труба, ни дышло не способны воспринимать силы, действующие в поперечном матиз передняя подвеска.

Так как соединение карданной передачи с дифференциалом в такой подвеске оказывается неподвижным, из её конструкции устраняются один карданный шарнир матиз передняя подвеска один шлицевой, что позволяет достичь экономического эффекта. Кроме того, практически исключается нежелательное вращение моста вокруг своей поперечной оси, характерное, в частности, для рессорных подвесок.

Тем не менее, при её работе наблюдается повышенная передача возникающих при работе подвески продольных толчков на шасси, что снижает комфортабельность и долговечность, а обслуживание карданной передачи и заднего моста затрудняется. Кроме того, мост в такой подвеске движется по дуге окружности с центром, расположенным в точке шарнира карданной передачи, из-за чего при работе подвески начинают матиз передняя подвеска изменения колёсной базы. В процессе адаптации к советским дорожным условиям эта конструкция была заменена открытой двухзвенной карданной передаче с промежуточной матиз передняя подвеска и тремя крестовинами.

Сборка передней стойки в картинках ))

Если используются родные матизовские пружины(мягкие), то нам понадобятся стяжки для пружин.

Приступим к процессу сборки, берем амортизатор, прокачиваем его, алгоритм следующий:

1. Амортизатор переворачиваем штоком вниз и медленно сжимаем его;2. Ждем секунд 5;3. Удерживаем шток в задвинутом положении(я для этого использовал крышку опоры), переворачиваем амортизатор штоком вверх;4. Ждем секунд 5, отпускаем шток, на газомасляных он выдвинется сам, на масляных его надо плавно вытащить руками до упора, опять ждем секунд 5;5. Пункты 1-4 повторяем раз 8 по кругу, заканчиваем операцию останавливаясь на пункте 4.6. Держа амортизатор в вертикальном положении, штоком вверх, выполняем проверку, Задвигаем и выдвигаем шток амортизатора, он должен перемещаться плавно и без провалов, при этом не должно быть лишних булькающих и хрустящих звуков, Если все ОК, то амортизатор будет работать хорошо и долго.После прокачки амортизатор держим только вертикально, штоком вверх, если вдруг перевернули, прокачиваем заново.

Если амортизатор поставить без прокачки или перевернуть его после прокачки, то через небольшой срок получим мертвый потекший амортизатор, а до своей смерти во время «работы» на кочках он будет греметь, будет казаться что гремят шаровые и вообще рассыпалась вся подвеска.

Будем считать, что амортизатор прокачан и исправен.

Закрепляем амортизатор вертикально, можно конечно и в руках держать его, но это не особо удобно, лучше зажать его в тиски(сильно не сжимаем, чтобы не повредить)

В данном случае это Billstein B4, нижняя чашка под пружину слегка модифицирована, в оригинале захват не такой высокий.

Ставим пружину (Если пружина родная или длинная, предварительно сжимаем стяжками для пружин, если пружина срезалась, то срезанной частью вниз), на картинке пружина не родная.

Надеваем пыльник-отбойник 96320824

Не имеет значения что раньше, пружину или пыльник-отбойник.

Далее кладем на пружину резинку-прокладку 94580336

Поверх надеваем верхнюю чашку пружины 96316750, шток амортизатора при этом должен выступать.

Кладем опорный подшипник 96528088 (выступающей кромкой вниз, она должна попасть между чашкой и штоком)

Сверху кладем верхнее седло опорного подшипника 96316747

Надеваем крышку опоры 94580343

Далее кладем верхнюю подушку, в данном случае цельная 96568585

После этого в верхнюю подушку вставляем верхнюю внутреннюю опору 94580342, она в резинку подушки входит довольно плотно.

Одеваем на резьбу на штоке пружинную шайбу 94525022

Сейчас самый подходящий момент смазать резьбу штока амортизатора.

Далее накручиваем гайку 94515034

И затягиваем ее ключом

При затяжке, если резьба смазана, как правило можно удержать от проворачивания удерживая за верхнюю подушку, если в ней внутренняя верхняя опора все же проворачивается, то можно держать за нее например газовым ключом или любым подходящим инструментом.

Если пружины стягивали стяжками, то ослабляем эти стяжки.Все, готово.

Стойку не переворачиваем!

Разборку производим в обратном порядке.

В следующих записях напишу про пружины, доработки верхних и нижних чашек, а так же под доработку стойки для занижения машины.

Технические характеристики Daewoo (Дэу) Matiz 1.0 5 дв. хэтчбек 5МКПП 2003-2004 г.

Начало производства:	апрель 2003
Окончание производства:	декабрь 2004
Кузов:	5 дв. хэтчбек
Тип двигателя:	L4
Марка топлива:	бензин
Объем двигателя, куб. см.:	995
Объем двигателя, л.:	1.0
Клапанов на цилиндр:	2
Мощность, л.с.:	64
Достигается при об. в мин.:	5400
Крутящий момент, Нм/об. в мин.:	87 / 4200
Максимальная скорость, км/ч:	152
Время разгона до 100 км/ч, сек.:	15.3
Расход топлива (смешанный цикл), л. на 100 км.:	6.4
Расход топлива (в городе), л. на 100 км.:	8.2
Расход топлива (за городом), л. на 100 км.:	5.3
Компоновка двигателя:
Система питания:	инжектор
Система газораспределения:	ohc
Диaметр цилиндра, мм:	68.5
Ход поршня, мм:	72
Выхлоп CO2, г/км:	158
Коэффициент сжатия:	9.3
Тип привода:	передний
Коробка передач:	МКПП
Количество ступеней:	5
Передняя подвеска:
Задняя подвеска:
Передние тормоза:
Задние тормоза:
Длина, мм:	3500
Ширина, мм:	1500
Высота, мм:	1480
Колесная база, мм:	2340
Колея колес спереди, мм:
Колея колес сзади, мм:
Количество мест:
Размер шин:	155/65SR13
Снаряженная масса, кг:	795
Допустимая масса, кг:
Объем багажника, л:
Объем топливного бака, л:	38
Диаметр разворота, м:	9
Гарантия от коррозии, лет:	6
