Подвеска квадроцикла

Необходимые материалы и инструменты

Целей, для которых будет использоваться самодельный квадроцикл, достаточно много:

1. Охота.
2. Рыбалка.
3. Выезд на пикник или просто прогулку по пересеченной местности.
4. Перемещение грузов и не очень больших по габаритам предметов.

От принципа и региона применения зависит мощность мотора, подвеска, наличие багажника и его размер, дополнительные функции. Например, двигатель, снятый с мотороллера, хоть и маленький, но очень легкий, поэтому, застряв в песке либо грязи, агрегат можно вытащить без особых проблем. Но если необходимо перевозить тяжелые предметы, то его объема и мощности не хватит для этих действий.

Чертеж можно выполнить самому, в зависимости от ваших желаний, или же найти в интернете готовые, которых там бесчисленное множество.

Для выполнения работ не обойтись без следующих инструментов:

1. Аппарата для сварки.
2. Болгарки или электрического лобзика.
3. Дрели и шуруповерта.
4. Комплекта гаечных ключей.
5. Штангенциркуля для точного замера.
6. Молотка и отвертки.
7. Ножа.
8. Плоскогубец и других мелких приспособлений.

Если планируется изготовить раму самостоятельно, нужно озаботиться находкой оборудования, сгибающего трубы. При неуверенности в собственных силах выполнение этих действий лучше доверить специалистам.

Квадроцикл состоит из следующих частей:

1. Мотора. Подойдет как от автомобиля, так и от мотоцикла. Чем меньше по объему двигатель, тем больше снижается расход топлива. Если агрегат будет эксплуатироваться в жаркую погоду, то выбрать стоит деталь, имеющую охлаждение.
2. Рамы. Нужно на ней хорошо закрепить двигатель при помощи болтов подсоединить привода и трансмиссию.

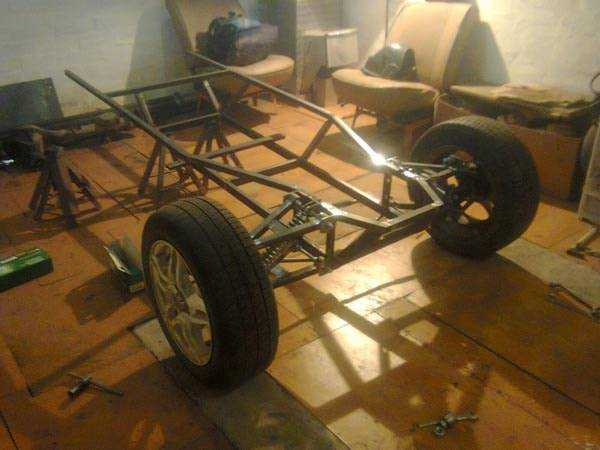

Если рама изготавливается самостоятельно, берутся трубы и сваркой соединяются в определенном порядке. Сразу привариваются ушки, служащие креплениями для амортизаторов и рычагов, а также кронштейны.

Когда происходит переделывание готовой рамы, следует оставить только каркас и присоединить при помощи сварки необходимые узлы. Далее крепят багажники и красят:

1. Подвески спереди и сзади. Можно взять задний мост машины, при этом будет присутствовать дифференциал, или использовать кардано-редукторную конструкцию. Рычаги крепят к раме сайлентблоками, присоединяют стойки под наклоном и амортизаторы.
2. Рулевого управления. Бывает как в виде автомобильного колеса или мотоциклетного руля. Некоторые совмещают оба варианта. Зубчатую передачу лучше заменить цепной, что поможет сэкономить на обслуживании. КПП обычно делают механической, что улучшает маневренность агрегата.
3. Системы тормозов и охлаждения.
4. Аккумулятора и приборов освещения дороги.
5. Основного корпуса. Изготавливают из стекловолокна. Следует сначала вырезать и скрепить по чертежам из пенопласта основу. Затем нанести несколько слоев стекловолокна, вставляя крепления из металла, чтобы присоединить к раме. После чего просушить устройство, обработать грунтовкой, зачистить и покрасить.
6. Глушителя, который нетрудно сделать самому.

Воплотите в жизнь от самых легких до самых тяжелых моделей квадроцикла

https://youtube.com/watch?v=QUFWIogUkUU

Рычаги для детского квадроцикла

Найдено: 41 товара на 3 страницы

Фото		Код		Артикул		Наименование		Цена
		00086510		12090		Рычаг передней подвески нижний ATV AVANTIS 125cc (Арт.12090) (пр-ль AVANTIS)		1940 руб.		Временно отсутствует
Увеличить		00051647		4627072920133		Рычаг передней подвески нижний ATV 70U (Арт.4627072920133) (пр-ль ИРБИС)		2260 руб.		Добавить в корзину
		00086506		11516		Рычаг передней подвески нижний ATV AVANTIS Hunter 7.8 Mirage 7+/8+/8 Lux 2015 (Арт.11516) (пр-ль AVANTIS)		1100 руб.		Временно отсутствует
		00086507		11272		Рычаг передней подвески нижний ATV AVANTIS Hunter 8,8+,8 Lux(большие колеса) (Арт.11272) (пр-ль AVANTIS)		1250 руб.		Временно отсутствует
		00110291		01110.0		Рычаг передней подвески нижний багги KA5 (Арт.01110.0) (пр-ль AVANTIS)		2530 руб.		Добавить в корзину
		00086500		10701		Рычаг передней подвески нижний левый ATV AVANTIS Hunter 7 (Арт.10701) (пр-ль AVANTIS)		1200 руб.		Временно отсутствует
		00112679		ML13989		Рычаг передней подвески нижний левый ATV WILD 125 (Арт.ML13989) (пр-ль AVANTIS)		2100 руб.		Добавить в корзину
		00099002		15367		Рычаг передней подвески нижний левый ATV 200 Hunter NEW (Арт.15367) (пр-ль AVANTIS)		1036 руб.		Временно отсутствует
		00106662				Рычаг передней подвески нижний левый ATV YACOTA Cabo 200 (пр-ль Yacota)		4130 руб.		Добавить в корзину
		00086501		10765		Рычаг передней подвески нижний правый ATV AVANTIS Hunter 7 (Арт.10765) (пр-ль AVANTIS)		1200 руб.		Временно отсутствует
		00112680		ML13989		Рычаг передней подвески нижний правый ATV WILD 125 (Арт.ML13989) (пр-ль AVANTIS)		0 руб.		Временно отсутствует
		00106661				Рычаг передней подвески нижний правый ATV YACOTA Cabo 200 (пр-ль Yacota)		4130 руб.		Добавить в корзину
		00109983		ML11072		Рычаг передней подвески нижний правый ATV WILD 125 (Арт.ML11072) (пр-ль MOTOLAND)		2500 руб.		Добавить в корзину
		00109984		ML13985		Рычаг передней подвески нижний правый ATV WILD TRACK (Арт.ML13985) (пр-ль MOTOLAND)		2375 руб.		Временно отсутствует
		00103014		ML14158		Рычаг передней подвески нижний правый ATV250S (Арт.ML14158) (пр-ль MOTOLAND)		0 руб.		Временно отсутствует
		00086509		11565		Рычаг передней подвески нижний с шаровой опорой ATV AVANTIS (ширина 190мм длина 280мм) (производите (Арт.11565) (пр-ль AVANTIS)		1200 руб.		Временно отсутствует
		00086508		11568		Рычаг передней подвески нижний с шаровой опорой ATV AVANTIS (ширина 210мм длина 350мм) (Арт.11568) (пр-ль AVANTIS)		5500 руб.		Временно отсутствует
Увеличить		00046287		312620014		Рычаг передний верхний левый ATV Sagitta Orso 200 (Арт.312620014) (пр-ль Sagitta)		4610 руб.		Добавить в корзину
Увеличить		00046288		312630006		Рычаг передний верхний правый ATV Sagitta Orso 200 (Арт.312630006) (пр-ль Sagitta)		4610 руб.		Добавить в корзину
Увеличить		00041225		312640018		Рычаг передний нижний левый ATV Sagitta Orso 200 (Арт.312640018) (пр-ль Sagitta)		5320 руб.		Добавить в корзину

2

Коробка передач и тормоза

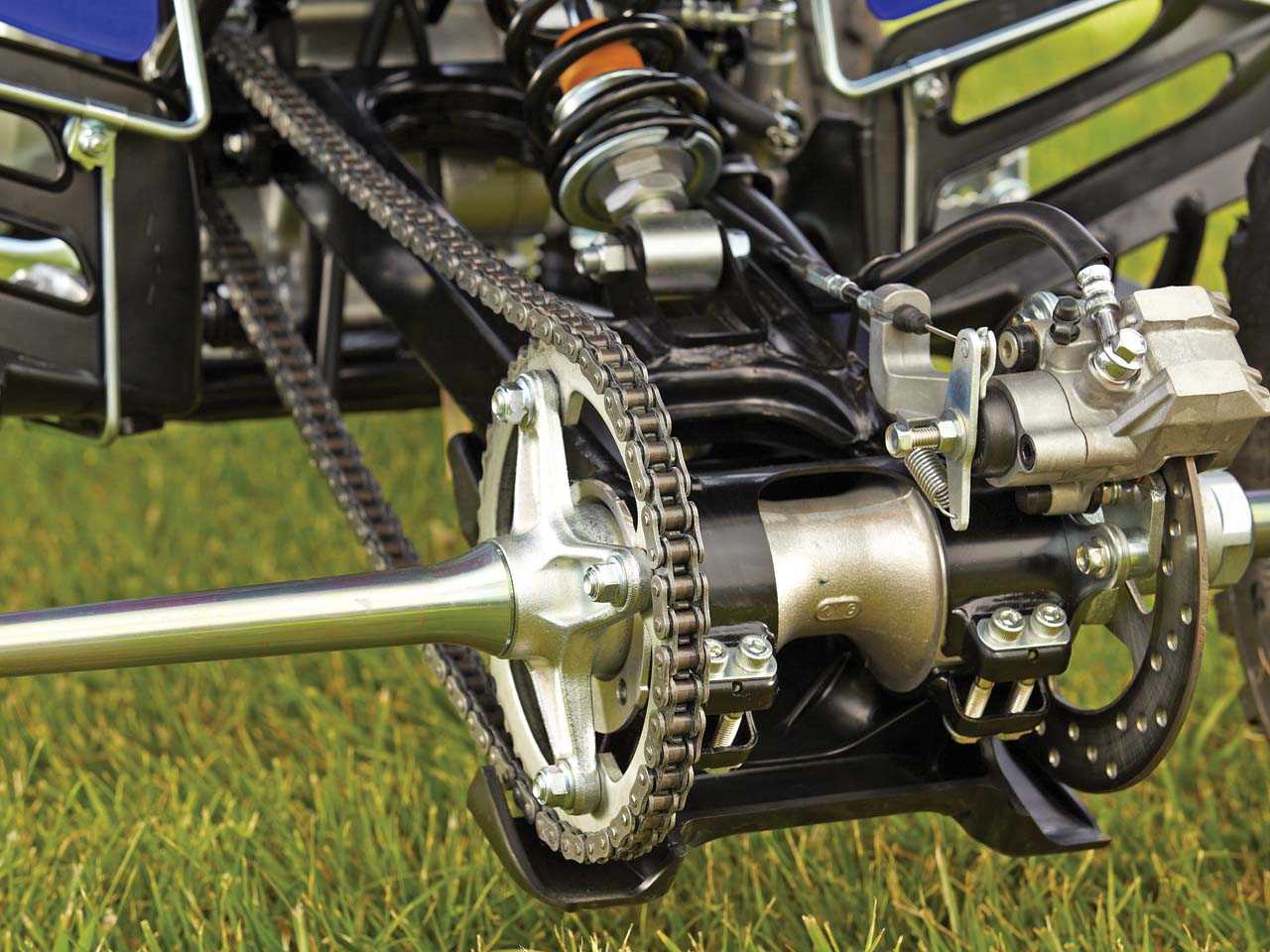

Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.

Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.

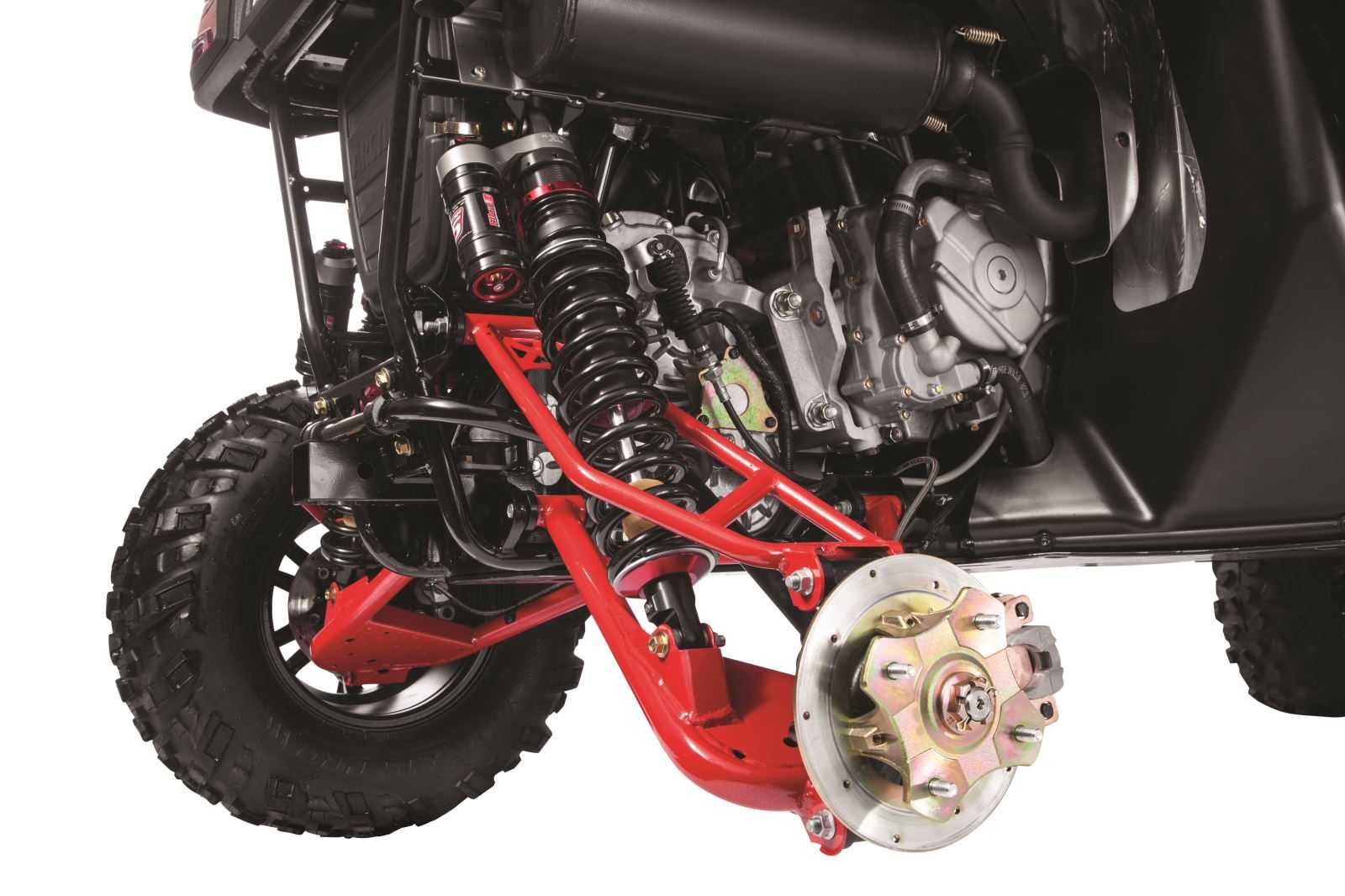

Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.

Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.

Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.

Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.

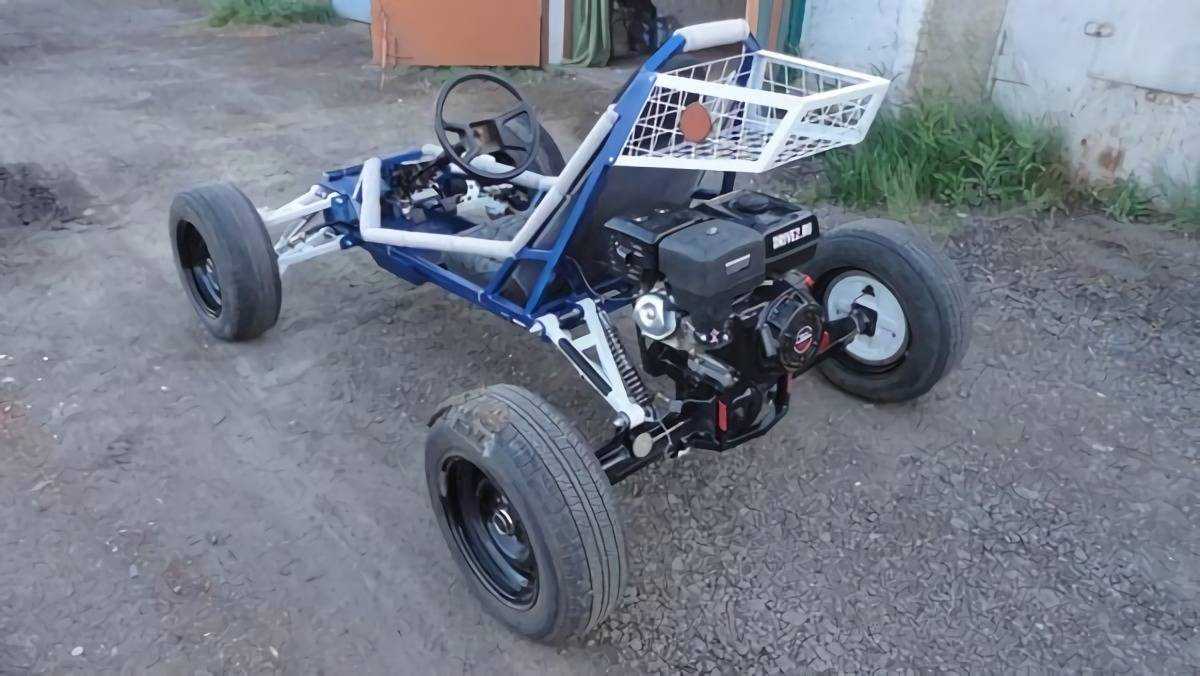

Самодельный багги с двигателем Lifan 15 л/с

Багги -это отличная техника на которой можно обучиться экстремальному вождению по бездорожью и в заносе, а так же собрать себе ее самостоятельно из узлов от Отечественной техники и бензинового двигателя Лифан 190 F-R мощностью 15 л/с. Пошаговые фото сборки прилагаются. Данный багги отличается своей надежностью и в меру простой конструкцией, которая будет понятна обывателю (без заморочек) Рама машины сварена из проф трубы (квадрат) рассчитана на одного человека.

Передняя подвеска двухрычажная на амортизаторах от мотоцикла «Восход» Ступицы и шаровые опоры ВАЗ 2108, А-образные рычаги подвески самодельные сварены из квадратного профиля.

Задняя подвеска имеет 4 рычага 2 из них А-образных и 2 расположены в нижней части, подвеска маятникого типа. Двигатель установлен на специальной площадке в задней части машины. Мост с редуктором заимствован от Отечественного автомобиля ВАЗ, крутящий момент с ДВС и понижающим редуктором передается через цепную передачу. Колеса и рулевое управление в сборе, а так же тормоза ВАЗ. Сидение пилота так же автомобильное. Части рамы где возможен удар отделаны поролоном.

Материалы

1. ДВС «Lifan» бензиновый 15 л/с с понижающим редуктором и автоматом сцепления
2. Амортизаторы от мотоцикла «Восход» 4 шт
3. проф труба (квадрат)
4. колеса,ступицы,шаровые, тормоза ВАЗ
5. задний мост (классика)
6. рулевое управление ВАЗ
7. сидение «восьмерка»
8. грунт и краска

Инструменты

1. сварочный инвертор
2. дрель
3. набор гаечных ключей
4. УШМ (болгарка)
5. измерительный и слесарный инструмент
6. умелые руки и светлая голова)

Пошаговые фото сборки багги своими руками. Амортизаторы мотоцикл «Восход» 4 шт Ступицы ВАЗ Расчет редукции передаточного числа. А-образные рычаги подвески. Подвеска багги А-образная двухрычажная (самодельная) с ступицами и шаровыми ВАЗ Установка подвески на раму. Рулевое управление ВАЗ Задняя подвеска маятникого типа. Крепление сидения пилота к раме машины. Днище проварено листовым металлом. Площадка под установку ДВС Грунтовка и покраска рамы и элементов подвески багги.

Источник

Оптимальный набор параметров

Подытожив все вышесказанное, можно сделать следующие выводы.

1. Для детей оптимально подойдет модель с электрическим или бензиновым двигателем. Объем движка – 100 кв.см, мощность не более 7 л.с., скорость – максимум 45 км. Зажигание – электронное, тормоз – ручной с удаленным доступом. Охлаждение оптимально воздушное. Экономить бензин особенно не требуется, поэтому подойдет карбюратор. Модель может быть с кабиной, чтобы ребенок не выпал в случае столкновения. Высота сидения – 60 см.
2. Охотникам и рыболовам подойдет движок с объемом 149 см, переключением передач типа вариатор, подвеска – маятник, карбюратор для перекачивания бензина, скорость не более 70 км/ч, 13 лошадиных сил. Бак на 7 литров, колеса – 17 см, дорожный просвет – 10 см. Для перевозки грузов достаточно запаса в 150 кг. Как вариант, можно рассмотреть комбинированные модели гидроцикл+квадроцикл или снегоход+квадроцикл, очевидно, что стоимость данных модификаций существенно выше, чем у обычных утилитарных квадриков.
3. Туристы с экстремальными увлечениями могут остановиться на следующих параметрах: мощность – от 30 до 50 л.с, объем движка от 400 см/куб, независимая подвеска, инжекторная подача топлива, карданный привод, комбинированное зажигание, система охлаждения при помощи жидкости, сидение – от 80 см, перевозимый вес – 300 кг, бак на 22 литра и более, колеса – 25 см. Для регулировки оборотов может подойти как вариатор, так и коробка автомат.
4. Для спортивных трюков требуется легкое устройство с объемом двигателя около 176 см/куб., мощность от 17 лошадиных сил, максимальная скорость – не более 75 км/ч. Зажигание можно выбрать электронное, карбюратор для подачи топлива, маленький бак (7 литров) для снижения веса конструкции, задний и передний тормоз. Нужна хорошая гидравлическая подвеска на все колеса, покрышки от 180 мм, седло – 70 см, высота от поверхности до дна квадроцикла – 12,5 см.
5. Чтобы с ветерком прокатиться по асфальту, потребуется двигатель объемом 246 кубических сантиметров, скорость – от 100 км/ч, 16 л.с, инжекторный впрыск, ручное переключение оборотов двигателя, бак на 6 литров. Для охлаждения лучше остановиться на жидкостной системе, колеса – 27 см, расстояние до дна – 95 см.

Квадроциклы, сконструированные на базе мотоцикла «Урал»

На данный момент еще несколько десятилетий назад популярные в России отечественные «Уралы» сменены куда более юркими и экономными зарубежными моделями. В связи с этим у многих в гаражах еще недавний лучший «друг» стоит без дела и гниет. Но ни один русский человек не способен допустить того, чтобы добро пропадало зря.Поэтому «Уралы» все чаще используются для создания сравнительно нового для русского человека вида транспорта. Мотоцикл этот единогласно признан народными умельцами оптимальной основой для создания квадроцикла. Самодельные квадроциклы из него получаются на порядок более экономичными и обладают большей тягловой силой, чем их фабричные аналоги.

Создание квадроцикла на базе «Урала» состоит из двух этапов: конструирование задней части и передней. Использование редуктора «Урала» при создании задней части квадроцикла обеспечит конструкции не только прочность, легкость, но и простоту. Готовое средство в итоге и не будет оборудовано дифференциалом, чем, в сущности, можно и пожертвовать во имя сокращения временных затрат на его создание. Что касается конструирования передней части будущего транспортного средства, то оно займет куда больше сил и времени, чем предыдущий этап. Большая часть работы заключается в доведении до ума передних рычагов квадроцикла. Связано это с тем, что они должны быть менее жесткими, чем у автомобиля, но мощнее мотоциклетных.

Своими руками

Квадроцикл многие мастера решают сделать самостоятельно. Для этого нужны минимальные навыки автомеханика, сварщика и иных мастеров, в принципе любой мужчина может справиться с задачей при наличии смекалки и хорошего набора инструментов. Именно самодельная подвеска для квадроцикла вызывает самое большое количество вопросов. Эту часть можно полностью изготовить самостоятельно или же просто вмонтировать элемент от другой техники.

Для работы в этой области необходимы детали от какого-либо старого средства передвижения. В большинстве случаев квадрацикл монтируется из Урала, оттуда без изменений можно взять двигатель, коробку и раму. Для задней подвески можно использовать редуктор и кардан от мотоцикла, а передняя также может установиться от Урала без каких-либо изменений. Небольшим нюансом становится лишь то, что рычаги передней подвески от Урала рассчитаны на меньшую нагрузку, а от Жигулей на большую, поэтому необходимо будет произвести небольшую модернизацию.

Что такое квадроцикл

Квадроцикл — четырехколесное транспортное средство, относящееся к классу мототехники, предназначенное для езды по пересеченной местности в условиях частичного или полного бездорожья, но также может ездить погрунтовым и асфальтированным дорогам. Имеет повышенные характеристики проходимости, снабжается двигателем с повышенной мощностью и преимущественно автоматической КПП (вариатор), реже механической.

В западных странах к названию квадроцикла добавляют аббревиатуру «ATV», которая расшифровывается, как «All Terrain Vehicle» (транспортное средство для всех видов поверхности) или SSV — «Side-by-side Vehicle» (что в корректном переводе означает «движущиеся бок о бок»). Универсальность эксплуатации — один из главных принципов, заложенных в концепцию создания внедорожной техники, именуемой также мотовездеходами или снегоболотоходами.

На квадроцикле возможно ездить и в городе, однако технические параметры, включая структуру двигателя, ходовую часть с независимой подвеской и четыре колеса с большими протекторами, свидетельствуют о том, что квадроцикл изначально создавался для езды по бездорожью. Поэтому покупать такую технику для передвижения в городе — идея, лишенная смысла и логики. Если только речь не идет о спортивных моделях, предназначенных для езды преимущественно по ровным поверхностям.

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

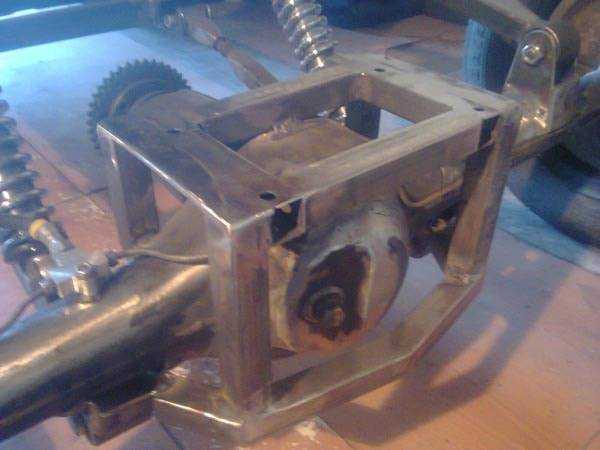

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

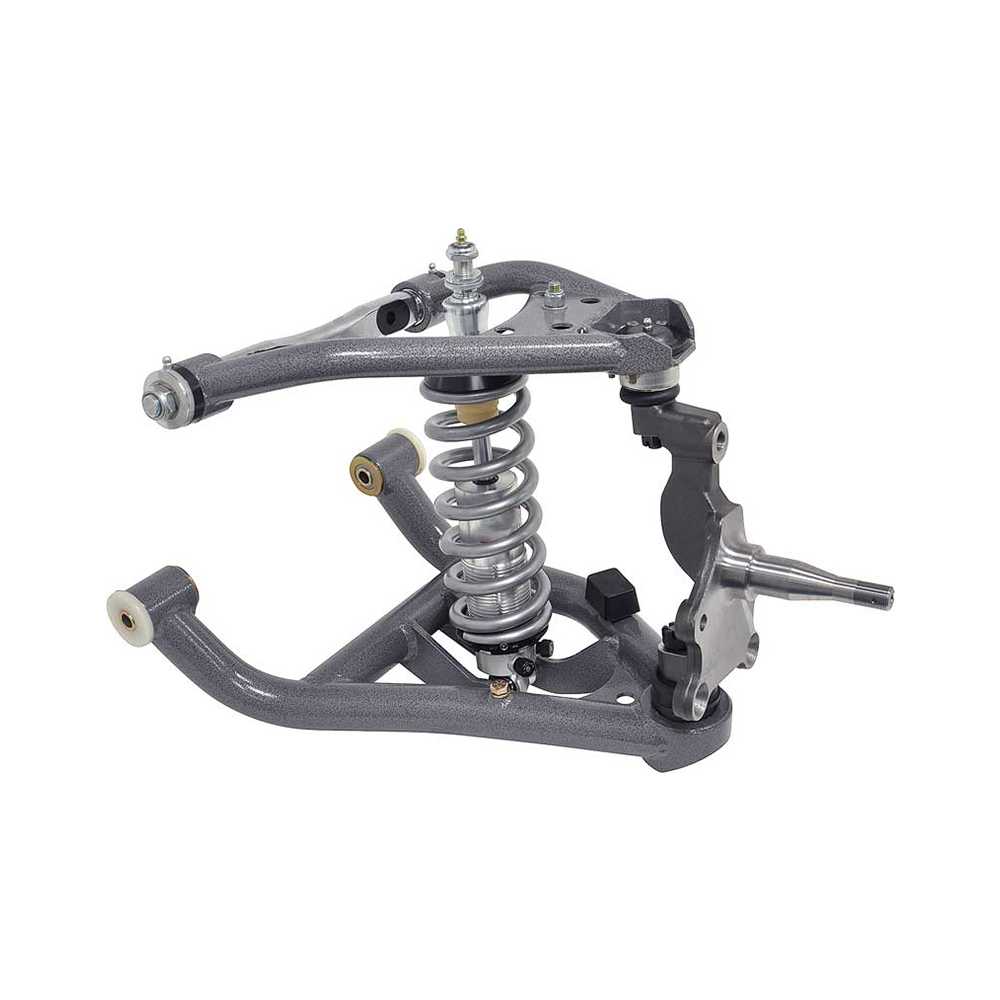

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Какой гараж для квадроцикла лучше

Человеческая фантазия – это неистощимый ресурс, так как благодаря небольшим размерам квадроцикла есть возможность создать невероятные гаражи для хранения из самых необычных материалов и схем.

Простейшие схемы

Помимо тех широко распространенных конструкций гаража в виде пенала, для хранения квадроцикла можно использовать множество интересных решений из дерева, стекла и металлопрофиля. К примеру, для любимого средства передвижения вы можете собрать стеклянный бокс в виде пристройки к даче или же к дому.

Для тех, кто ленив, но переживает о своей технике и хочет сделать гараж для квадроцикла своими руками, есть вариант возведения простого гаража разборного типа из сбитых из деревянных реек щитов. Несмотря на то, что приведенный на фото способ хранения кажется примитивным, он лучшего всего подойдет для небольших участков.

При этом есть ряд достоинств:

Стены из древесины и регулируемая в высоту крыша, которая к тому же и откидная, даст возможность обеспечить лучшие условия для сушки и проветривания квадроцикла. Размеры небольшие, и по этой причине стоимость материал, которые будут использованы для постройки, а также трудозатраты будут в разы меньше, чем при возведении аналогов

И самое важное – такой гараж для квадроцикла на дачу своими руками сможет построить каждый, кто хотя бы единожды держал в руках молоток

Обратите внимание, что в таком гараж не войдет ничего более, чем сам квадроцикл, но есть и плюсы – состояние техники при таком хранении в разы лучше, чем если бы ваше транспортное средство хранилось в стальном коробе из профнастила

Мини гараж каркасного типа

Обычно фирменные конструкции гаражей для хранения квадроциклов и всего подобного предусматриваю создание бокса, который выполнен из листового металла. Хотя это дорого, вы получите отличный уровень безопасности, и никакой злоумышленник не сможет украсть вашего железного коня. Лучшего всего для этого подойдет каркасный тип постройки, выполненный из облицовочных панелей и деревянного бруса.

Для самого простого варианты вам нужно будет собрать каркас, размеры которого равны 1.6*3 метра. При стандартных размерах квадроцикла этого более, чем достаточно, чтобы вы могли упаковать машины, но вот для работы с инструментами места маловато, и по этой причине специалисты советуют ставить стенку-панель, которую легко откидывать наверх. Она будет играть роль навеса перед помещением  и сможет увеличить свободное пространство. Если в такой же гараж поставить скутер, то места будет много. По этой причине, если у вас много техники, или же вы пользуетесь и скутером, и квадроциклом, то можно оборудовать дополнительное помещение. Но в этом случае не рекомендуется хранить топливо в таком месте.

В этом типе гаража такие особенности устройства, что есть открывающееся окно на крыше постройки. Благодаря такому нехитрому приспособлению вы сможете обеспечивать отличный приток воздуха, и в этом случае подвески будут хорошо просыхать.

Полноразмерное помещение

Если вы же замыслили сделать гараж для квадроцикла своими руками не в миниатюрном размере, а просторным, чтобы было удобно хранить и обслуживать технику, то это тоже хорошее решение

Такой гараж мало чем отличается от последнего вышеописанного варианта, но в этом случае размер помещения намного больше, есть теплый пол, стены утеплены и самое важное – места вполне достаточно, чтобы проводить полноценное техническое обслуживание, ремонт и даже крупноузловую разборку

Самый простой вариант создания фундамента – это срезание плодородного слоя земли и засыпание небольшого котлована слоем щебенки. Гараж сделан по типу контейнера, а значит, имеет независимый от земли пол. В нижней части постройки каркасного типа делают дополнительно вентиляционные окна, которые можно зашить стальной мелкой сеткой. Стены и крышу забывают ОСБ плитами и слоем теплоизоляционного материала. А вот наружным поверхностям хватаем одного покрытия слоем эмалевой краски и облицовки сайдингом и пластиковыми панелями, которые защитят гараж от снега и дождя.

Для домашних стационарных конструкций иногда вместо облицовки используют такой материал, как песчано-цементная штукатурка, но так как деревянный каркас считается относительно нежестким, то даже при условии использования арматурной сетки будут появляться трещины, и материал будет отслаиваться. В таком гараже делают ворота откидного типа, что облегчает заезд транспортных средств внутрь помещения.

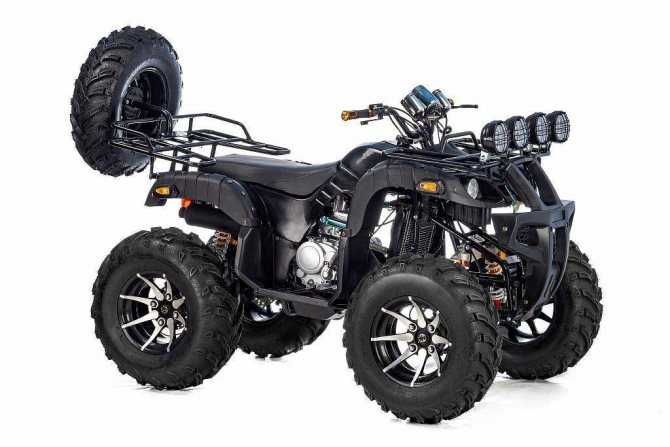

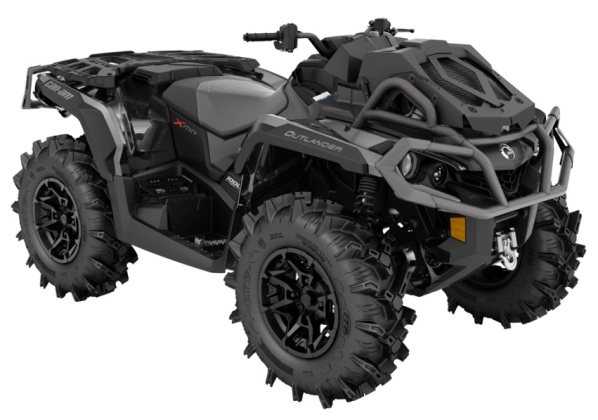

Лучшие квадроциклы с бензиновым двигателем свыше 250 кубов

В этой категории выпускают взрослые двухместные квадроциклы, большие одноместные модели с повышенной проходимостью. Мотовездеходы легко справляются с гружеными прицепами, способны передвигаться на высокой скорости, преодолевать бездорожье в плохую погоду. Технику используют егеря, спасатели, профессиональные рыбаки, охотники, мототуристы. Функциональность – главное преимущество машин с мощными мотором.

Stels ATV 650YL Efi Leopard

За динамику квадроцикла отвечает двигатель, объемом 622 куб.см., развивающий мощность 42 л.с. Мотор работает в паре с механической трансмиссией на базе клиноременного вариантов. Коробка имеет три режима работы – 2WD, 4WD и передвижение с блокировкой дифференциала. Для запуска используется электрический стартер, продублированный ручной системой.

Прочность конструкции обеспечивает стальная сварная рама, способная выдерживать высокую динамическую нагрузку. Передняя двухрычажная подвеска и задние пружинно-гидравлические амортизаторы делают комфортным передвижение по бездорожью. Дисковые гидравлические тормоза сделают поездку безопасной. У квадроцикла высокий клиренс, днище имеет защиту из ударопрочного пластика. Багажники установлены с двух сторон, а пассажирское сидение комфортно при длительных переездах.

Достоинства:

• Лебедка;
• Фаркоп под квадрат;
• Автоматическое сцепление в масляной ванне;
• Управление тормозами педалью и с помощью ручного рычага;
• Вместительный топливный бак.

Недостатки:

Не обнаружены.

Promax Wild 300 lux

Одноместная модель с экономичным мотором 22 л.с. и жидкостной системой охлаждения способна перевозить до 250 кг груза. Электронная система зажигания продублирована ручным стартером. Вариатор точно реагирует на команды водителя, обеспечивая хорошую динамику разгона. Наличие ограничителя скорости позволяет использовать машину для обучения подростков и новичков.

Подвеска надежная, ремонтопригодная, обеспечивает высокий уровень комфорта во время поездки. Гидравлические дисковые тормоза оперативно срабатывают, обеспечивая безопасность на сложных трассах. Широкая грязезащита полностью выполняет возложенные на нее функции. Глубокий протектор колес хорошо зарекомендовал себя в плохих погодных условиях.

Достоинства:

• Дистанционный автозапуск;
• Подогрев руля;
• Вместительный передний багажник;
• Фаркоп;
• Хорошая комплектация.

Недостатки:

Нуждается в регулярном техобслуживании.

Grizzly 300cc

Особенностью является привод с карданным валом, который обеспечивает заднеприводной модели хорошую проходимость. Четырехтактный бензиновый мотор развивает мощность 22 л.с., что позволяет перевозить до 220 кг груза. Водяная система охлаждения не дает перегреваться, отличается простым обслуживанием. Электронный стартер запускает машину в любую погоду.

Механическая коробка передач позволяет опытному водителю выбирать наиболее экономичные режимы работы. Колеса легкосплавные с хорошей резиной, которая отличается глубоким протектором и агрессивным рисунком. Независимая передняя подвеска точно передает команды рулевого управления, а двойные тормоза легко останавливают тяжелую груженую машину.

Достоинства:

• Яркий, запоминающийся дизайн;
• Вместительный задний багажник;
• Хорошая оптика;
• Стальной бак;
• Небольшой вес.

Недостатки:

Нет полного привода.

Квадроцикл какой фирмы выбрать

CF Moto

Это китайский бренд, продукцию которого можно приобрести во множестве стран мира, в том числе и в России. Однако это не какая-то мелкая компания, ютящаяся в двухэтажном здании, поэтому переживать по поводу китайской родословной всех изделий не стоит. Квадроциклы CF Moto обладают большой популярностью — редкий покупатель жалуется на недостаток мощности и прочие неприятности. Ассортимент компании состоит как минимум из десятка моделей, обладающих разными двигателями и другими комплектующими.

Honda

Японская компания Honda основана в 1948 году, дабы поднять экономический уровень страны, находившийся после окончания Второй Мировой войны в кризисе. Производитель тут же вышел на автомобильный рынок, добившись на нём немалых успехов. Не меньшей популярностью на азиатском континенте пользуются и мотоциклы с квадроциклами Honda. Последние отличаются великолепным качеством сборки, благодаря чему вывести их из строя можно только в результате ДТП.

Kawasaki

Японская компания Kawasaki начала своё существование в 1896 году. Сперва она занималась судостроением, после чего перешла на создание самолетов и даже космических аппаратов. Однако наибольшие деньги японцам сейчас приносят их моторы, мотоциклы и велосипеды. Пользуются приличным спросом и квадроциклы Kawasaki. Их основной отличительной особенностью является максимальная проходимость. Даже наименее мощные модели способны увязнуть только в настоящем болоте, из которого не выбрался бы и танк.

Stels

Многим россиянам бренд Stels знаком только по велосипедам. Однако компания «Веломоторс» уже достаточно давно специализируется не только на них. Ею успешно производятся снегоходы, мотоциклы, скутеры и квадроциклы. Техника российской компании радует своим низким ценником. Хотя на особо мощные квадроциклы Stels придется ощутимо потратиться — их стоимость может достигать более полумиллиона рублей! Зато с таким монстром вы сможете выбраться из любой тайги, лишь бы в бензобаке присутствовало достаточное количество топлива.

Yamaha

Так уж повелось, что лучшие мотоциклы производятся на территории Японии. В этой стране находятся сразу несколько крупных компаний, специализирующихся на двухколёсных железных конях. Одним из таких производителей является Yamaha.

Бренд основан в 1897 году. Сначала предприятие занималось производством музыкальных инструментов. Интересно, что этим делом оно занимается и поныне, попутно переключившись на акустическое оборудование. Что касается мототехники, то её проектирует и собирает отдельное подразделение.

Мотоциклы, скутеры и квадроциклы Yamaha хорошо известны не только в Японии, но и в подавляющем большинстве всех остальных стран.

Выбираем допоборудование

Ни один владелец квадроцикла не обходится базовой комплектацией своего ATV, практически всегда приходится докупать один или несколько аксессуаров, которые производители не включают по умолчанию, чтобы не увеличивать стоимость техники.

Разные бренды предлагают различные виды дополнительного оборудования, но почти всегда для путешествий и выездов становится необходим багажный ящик или кофр, лебедка, а также металлическая защита днища. Многие заменяют базовую «резину» и диски, устанавливают дополнительное освещение в виде светодиодных фонарей, передний и задний бамперы. Для перевозки крупных грузов целесообразно приобрести прицеп для квадроцикла. Есть и другие опции, повышающие комфорт водителя и пассажиров: обогревы рукояток, ветровое стекло, сумки на переднюю площадку, ружейные кофры. Сложность установки дополнительного оборудования зависит от производителя. Например, в моделях от BRP присутствует система быстрого крепления LinQ, позволяющая снять и установить «родные» аксессуары быстро и без использования инструментов.
