Как сделать опрокидыватель для автомобиля своими руками?
Безопаснее и правильнее всего, опрокидывать машину набок с помощью специального приспособления, которое можно соорудить и своими руками. Опрокидыватель — весьма дорогостоящее приобретение, так что, если он нужен вам на один — два раза, рациональней всего будет взять его просто в аренду.
Ну а теперь я предложу вам план, как соорудить самодельный опрокидыватель для автомобиля.
Самодельный опрокидыватель для автомобиля – чертежи в помощь
Сами чертежи я приведу в конце этого раздела, а начнём мы с перечня нужных материалов для сборки домкрата-опрокидывателя своими руками.

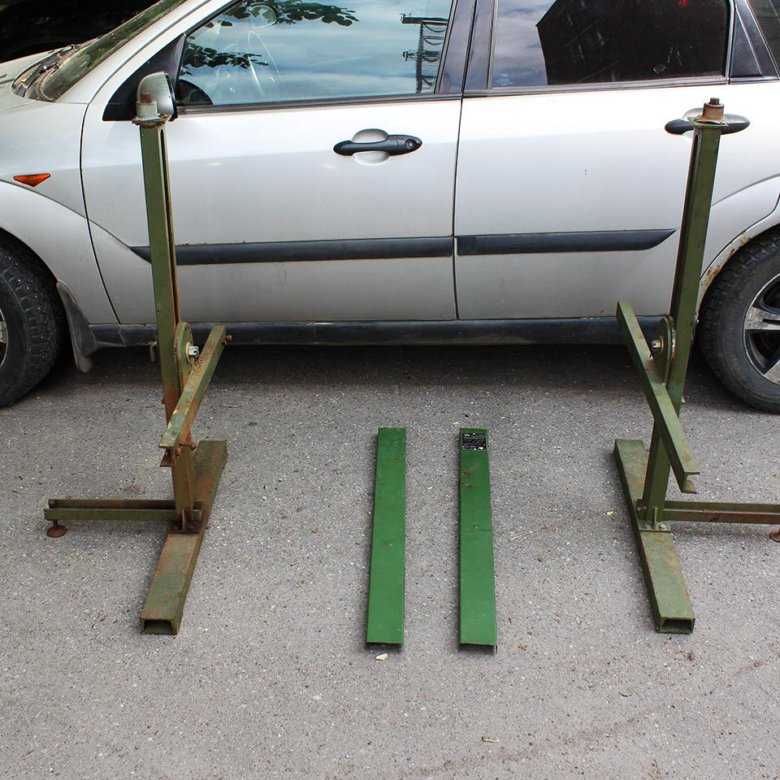

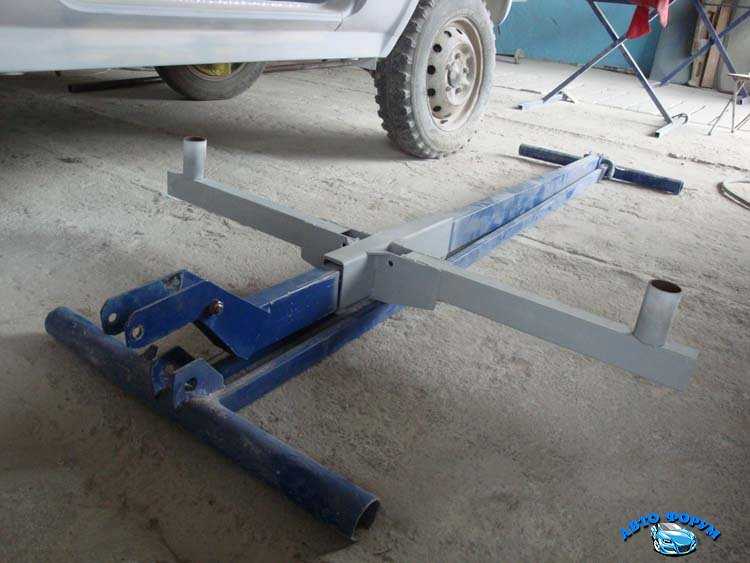

1. Труба прямоугольной конфигурации с параметрами 40×80×3 мм, понадобится мастеру для изготовления балки расположенной горизонтально и вертикальной стойки.
2. Траверса: труба 40×20×2 мм.
3. Опоры: обычная труба с диаметром в пять сантиметров.
4. Труба, с которой стыкуются колёса машины: примерный диаметр — пять сантиметров, длина — три метра. Она должна легко входить в опорные элементы.
5. Для рычага выбрали длину в один метр.

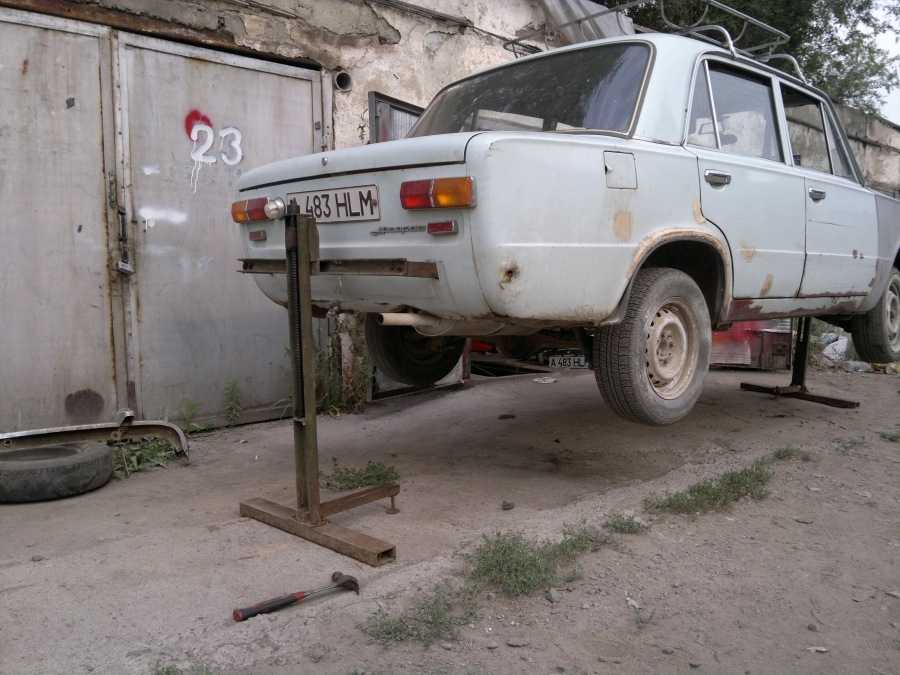

Как работает приспособление?

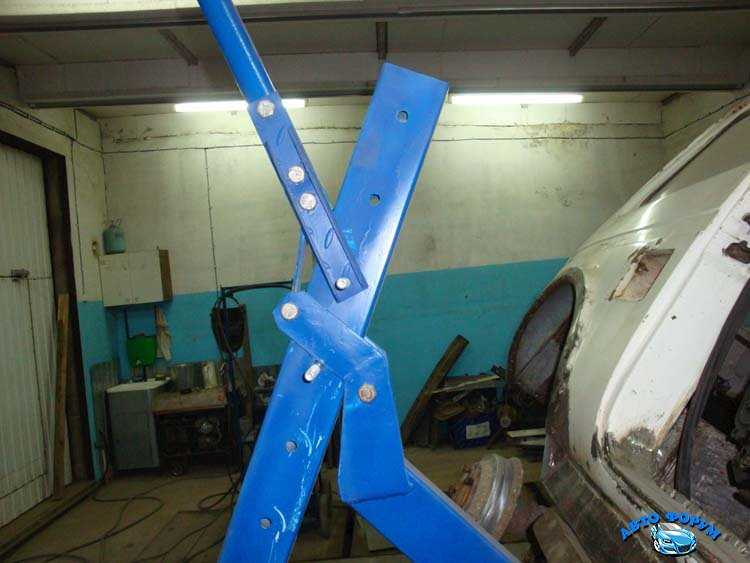

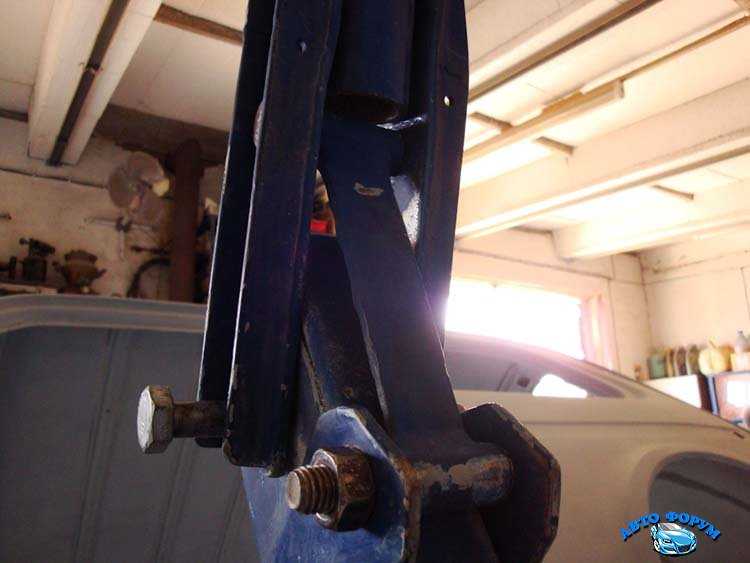

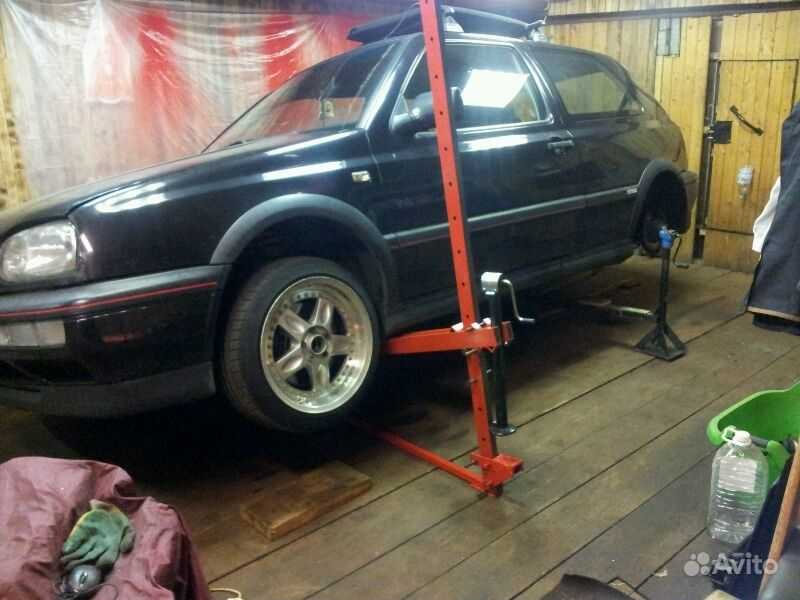

В вертикальной стойке просверлены отверстия, в которые внедряется пара болтов. Первый болт дислоцируется под перекладиной, на которой покоится автомобиль, а второй ответственен за фиксацию рычага. Гайками фиксировать их не нужно!
Чтобы поддомкратить авто на десять сантиметров, а это промежуток между отверстиями в вертикальной стойке, нужно извлечь болтик стопорящий рычаг, переставить последний на следующую позицию и застопорить рукоятку всунув болт в новое отверстие, расположенное выше предыдущего.
Теперь начинаем манипуляции рычагом: поднимая его, потянется и балка с машиной, а когда она будет находиться над следующим отверстием, не попуская плечо вставляем туда болт. Такими вот нехитрыми манипуляциями, мы постепенно и вознесём одну сторону авто на нужную высоту. Данный процесс отнимет у вас считаные минуты.

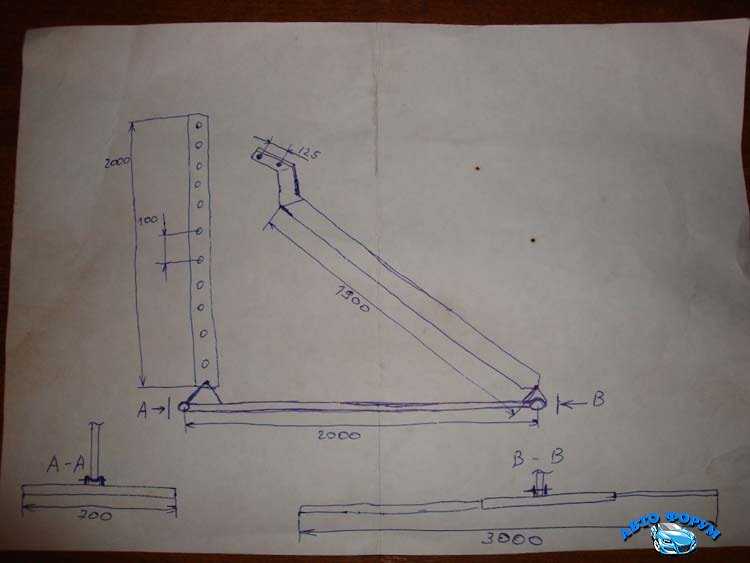

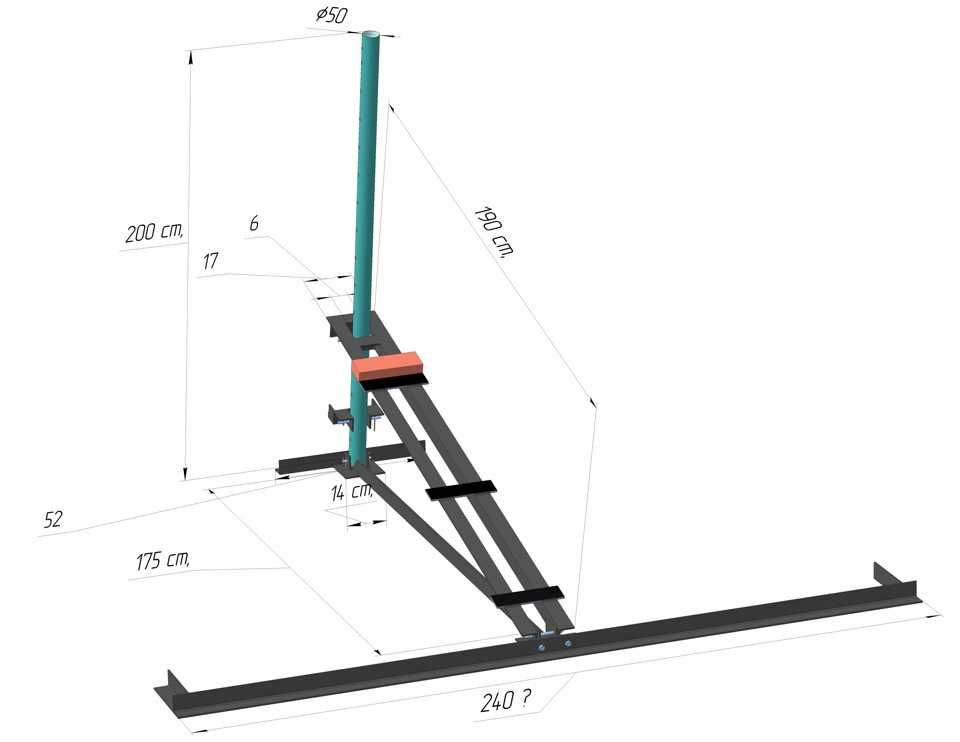

Вот вам нехитрые чертежи опрокидывателя легкового автомобиля, который вполне можно изготовить и собственными руками:

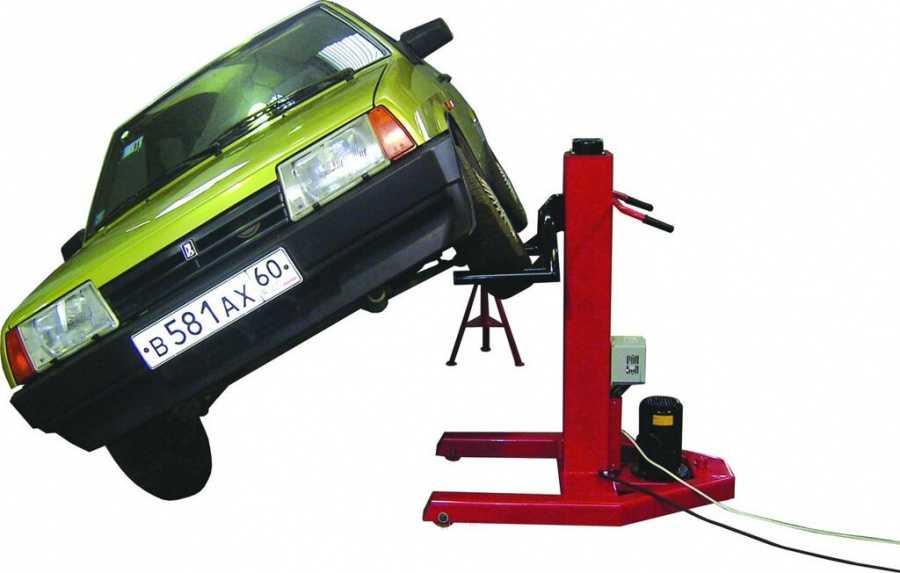

Разновидности подъемников, их стоимость
Винтовая электромеханическая система, изготовленная в Китае, обойдется от ста до ста двадцати тысяч рублей. Самостоятельная сборка такого аналога потребует расходов на двигатель, винты, редуктор и силовой каркас, что в сумме составить ничуть не меньше.От самостоятельно собранного опрокидывателя эффект возможен в том случае, если мы создаем довольно простую конструкцию из тех материалов, которые уже давно лежат без применения. Нам остается только разработать чертежи, по которым и будет выполняться сборка.
Подъемные устройства разделяются на следующие виды:
- вилочный винтовой;

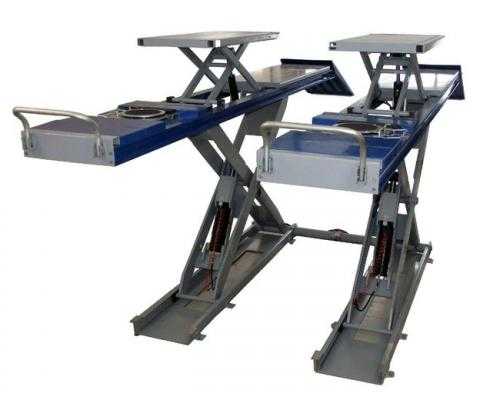

- ножничный;
- опрокидыватель;

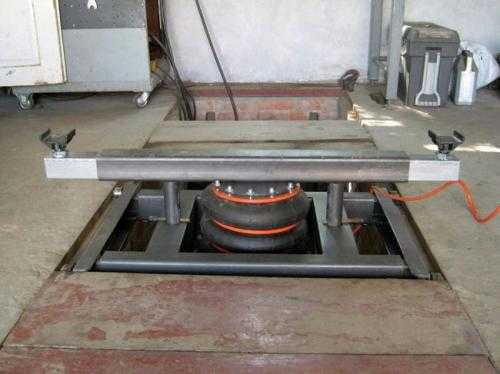

- платформенный;
- плунжерный.
Для простых автолюбителей, имеющих стандартных размеров гаражи, такие системы малоинтересны. Они слишком объемные, занимают много свободного места:
Как правильно подготовить гараж
Если вы задумали собрать опрокидыватель для машины самостоятельно, убедитесь в том, что ваш гараж будет отвечать необходимым условиям. Иначе использовать свою конструкцию в помещении вы не сможете – не хватит свободного пространства. Тогда придется работать на открытом воздухе, что не очень приятно в холодную погоду, да и не всегда безопасно. Но об этом чуть позже. Одним словом, если высота гаражного помещения не превышает высоту машины на полтора, а лучше целых два метра – серьезный опрокидыватель лучше не мастерить. Да и по периметру подъемного устройства должно быть свободное место, чтобы имелась возможность для нормального обслуживания машины. А если вы задумали облегчить себе работу и создать опрокидыватель, работающий от электрического тока, то напряжение в гараже должно иметь три фазы. Итак, подготовка места должна зависеть от следующих факторов:
- конструкции опрокидывателя;
-
размеров машины и ее веса.
Стойка
Изготавливаем ее из уголка 32 мм длиной 1540 мм (всего понадобится 4 штуки). Также понадобится 4 уголка 36 мм такой же длины. Уголок собираем в квадрат при помощи сварочных швов длиной 30-40 мм. При сборке используем струбцины. После соединения уголков нужно высверлить в нижней части отверстия 26 мм в диаметре, отступив по 31 мм от края. Таким образом, у вас останется 5 мм для приваривания металлического стержня внутри конструкции. Далее высверливаем 13-миллимитровые отверстия:
- одно на расстоянии 100 мм;
- следующее через 80 мм;
- третье и все последующие через 190 мм.

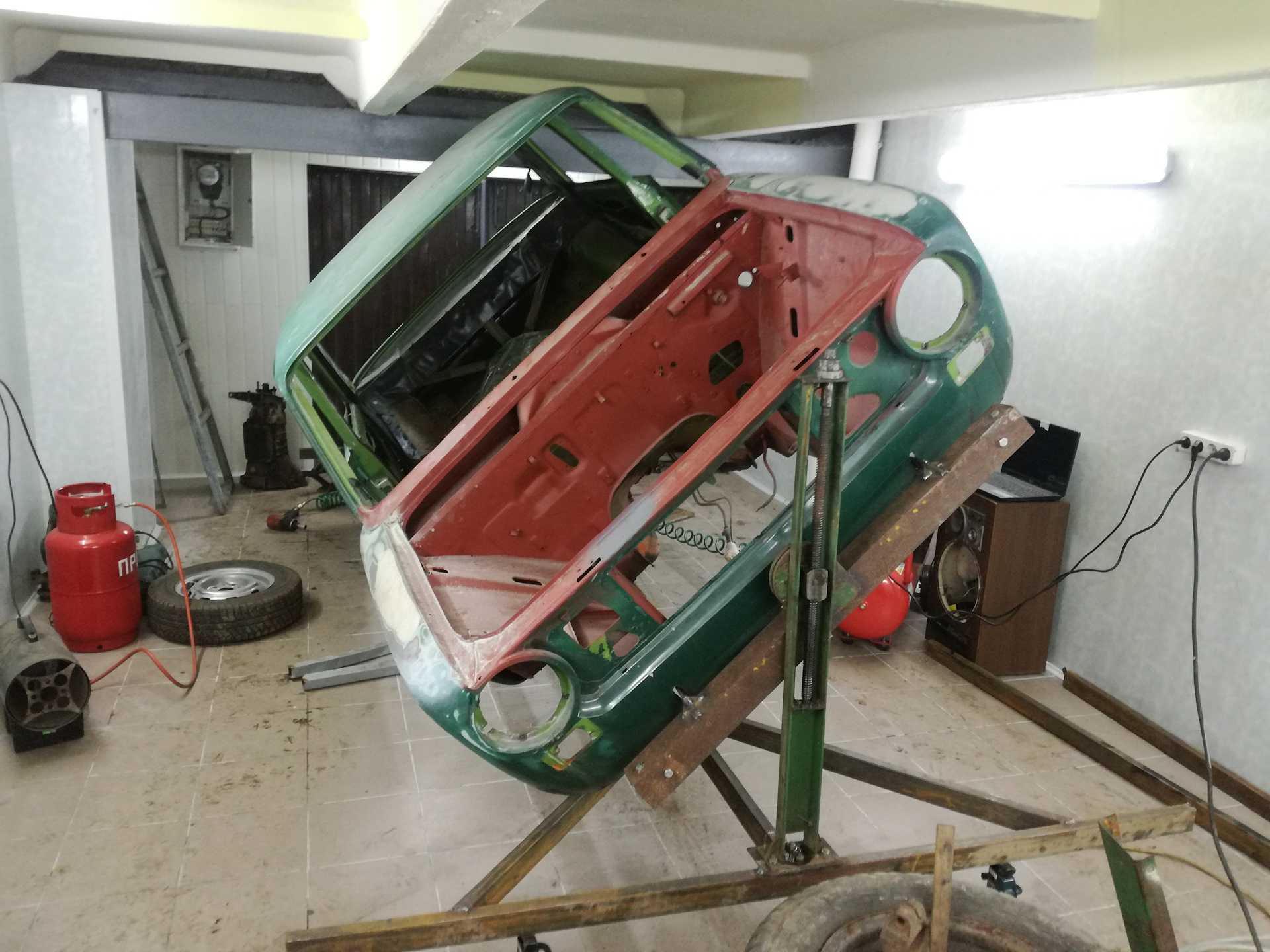

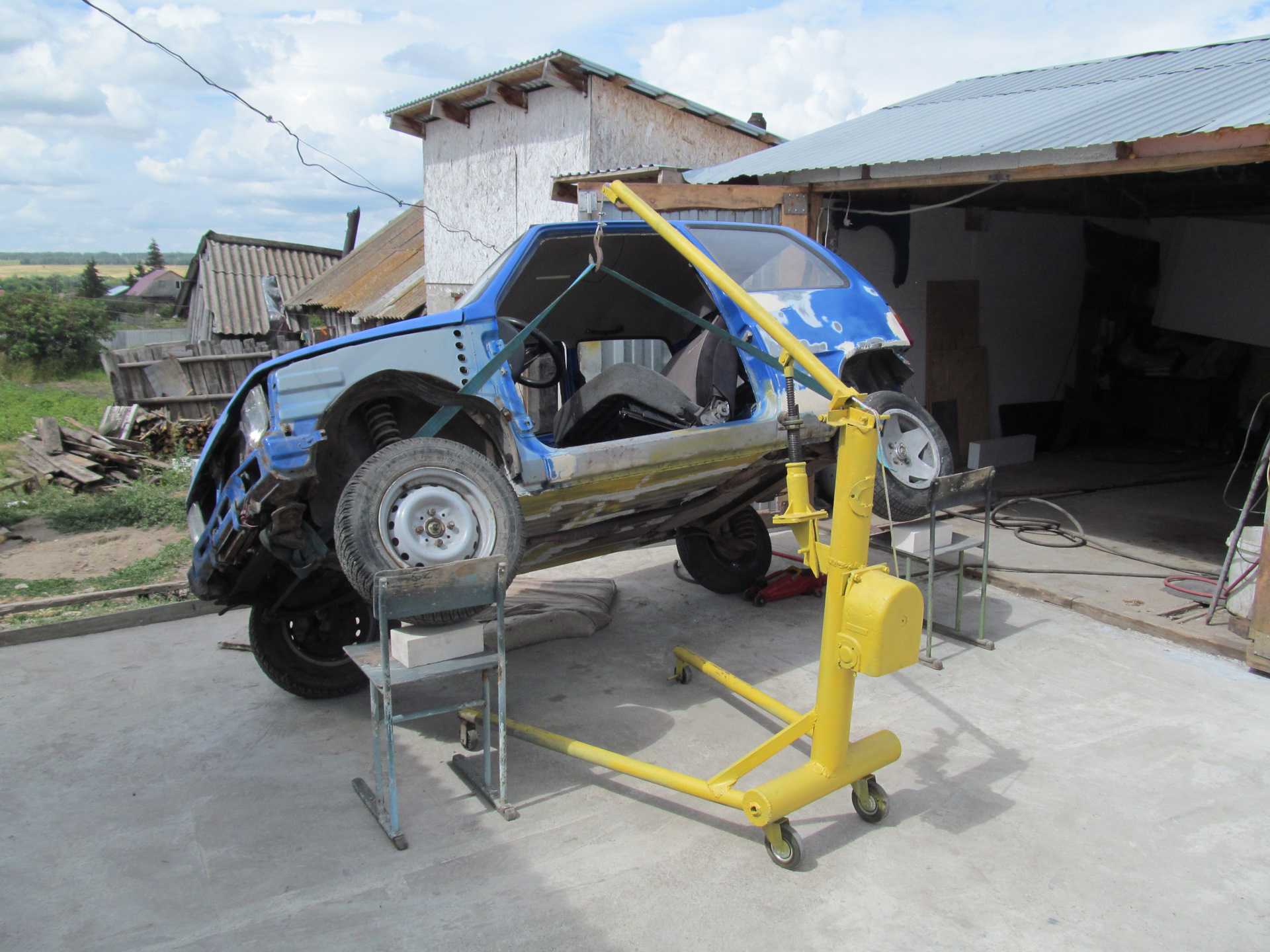

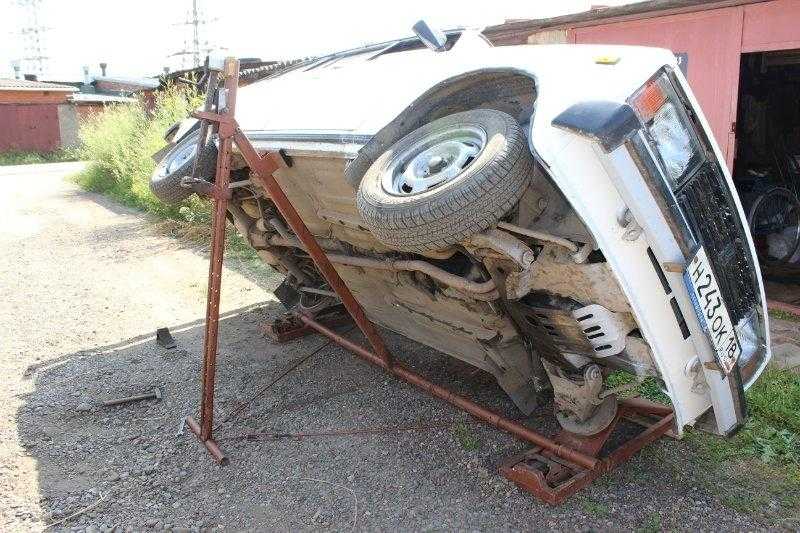

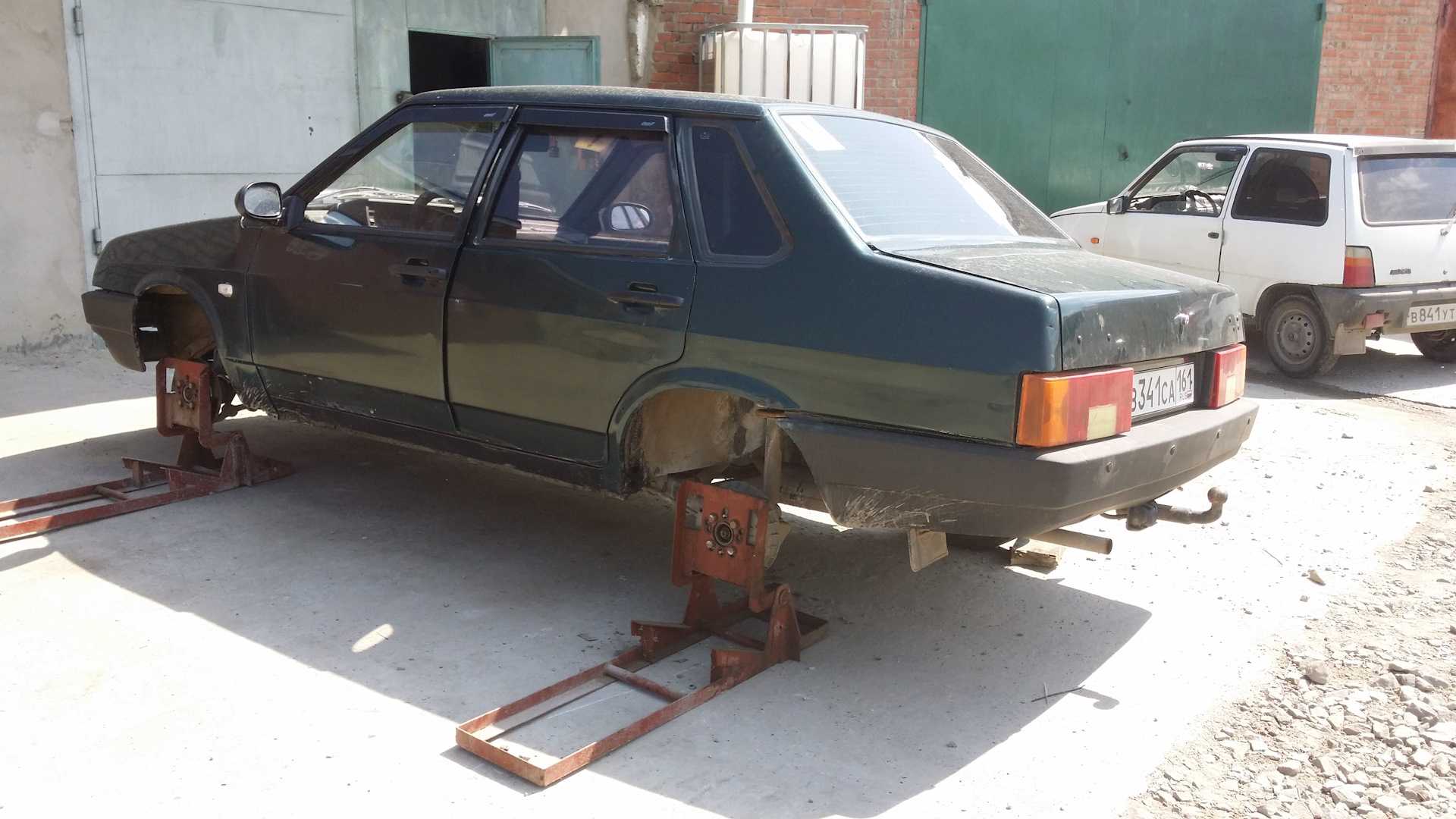

Опрокидыватель в действии
Отверстия нужны для металлических пальце, которые нужны для фиксации башмака и верхней балки. После сборки квадратного профиля и просверливания его необходимо соединить отрезками уголков, собранных также в квадратный профиль.
При сборке нужно вставлять между профилями распорки такого же размера, то есть по 36 м или готовую верхнюю балку. После сварки нужно позволить детали остыть, не вынимая распорок. Проверьте, чтобы верхняя балка легко проходила между квадратных профилей.
Описание конструкции
Автомобильный опрокидыватель для авто, чертеж, видео и фото которого представлены ниже, работает она за счет домкрата:
- Реечного.
- Гидравлического.
- Червячного.
Можно взять любой подъемник, который найдется в гараже. Максимально возможный угол безопасного поднятия борта машины – 45 градусов.
Пятка для домкрата должна иметь как можно больше ребер жесткости, что придаст ей дополнительную прочность. Это важный момент, так как деталь в процессе эксплуатации опрокидывателя передвигается по рейке, испытывая нагрузки в районе 2,5 тонн. Варится пятка из листового металла (5 – 7 мм).

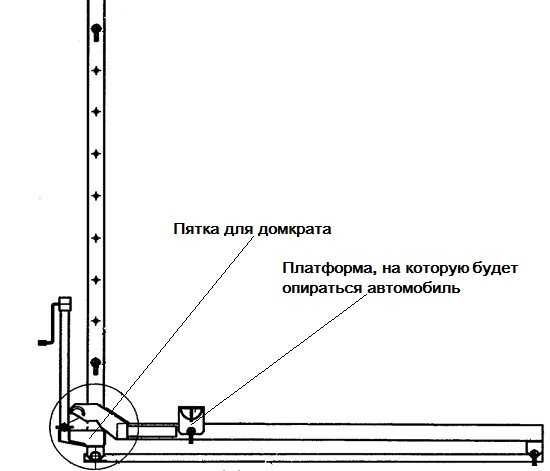

Делаем опрокидыватель для автомобиля своими руками: чертеж описываемой далее конструкции
То же касается платформы, которая будет упираться в дно автомобиля – делаем больше ребер жесткости, металл используем толщиной 5 – 7 мм. Дополнительно понадобится металлический уголок и профиль квадратного сечения. Из этого же профиля изготавливаются нижняя площадка, опорный уголок и опорная балка.

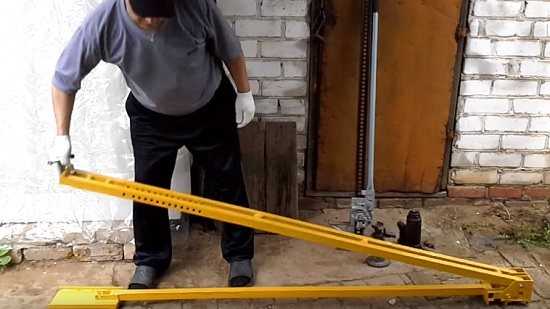

Нижняя площадка – это неподвижная деталь из одного металлического профиля, которая будет лежать на земле. Опорный уголок состоит из двух элементов, соединенных между собой короткими отрезками металлопрофиля и двигается вверх-вниз по направляющей рейке. Последняя имеет ряд отверстий для фиксации опрокидывателя под нужным углом.

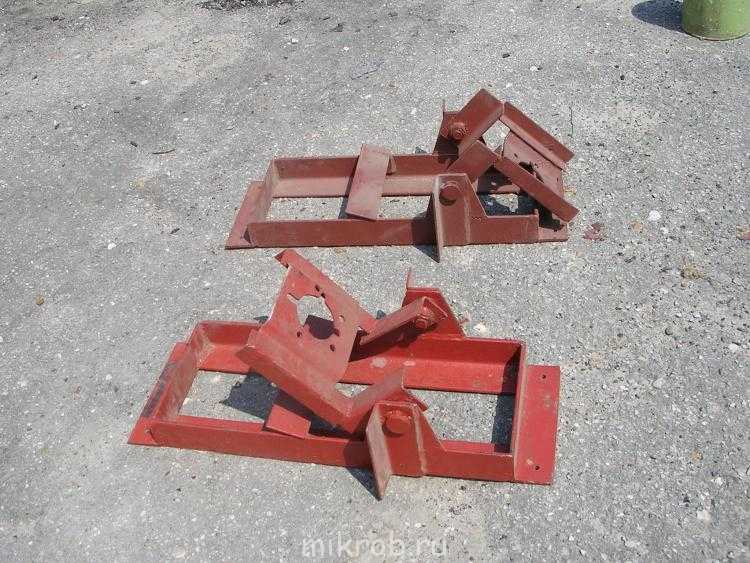

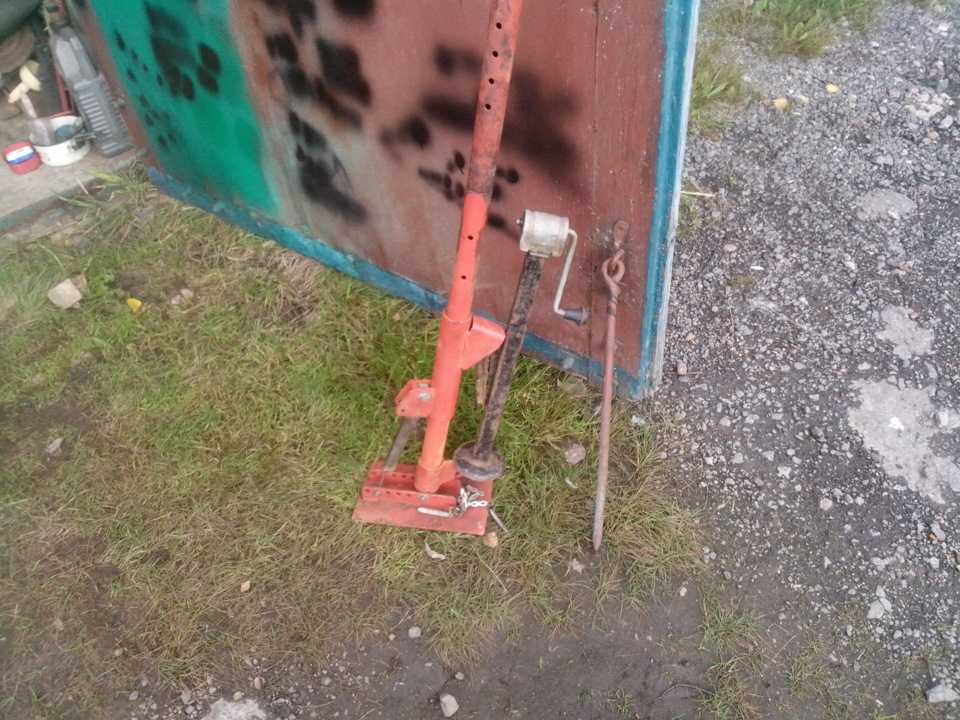

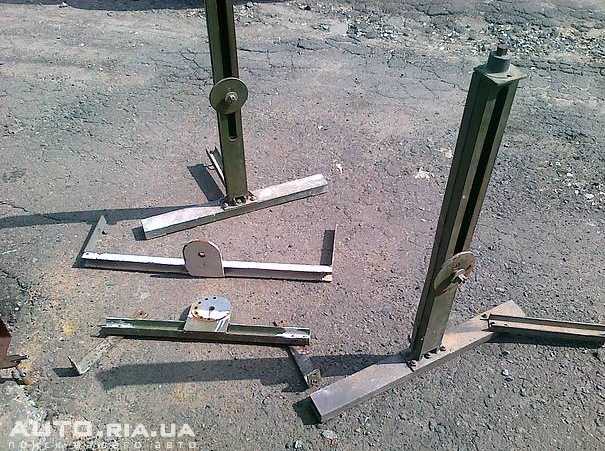

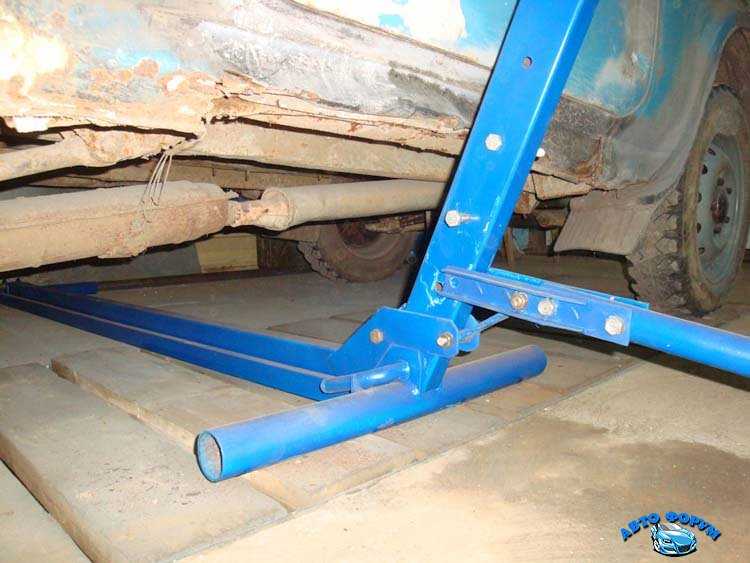

Нижняя площадка и опорный уголок в сборке
Ряд отверстий, который вы видите на боковых частях опорного уголка, служит для фиксации платформы, на которую будет опираться дно машины. Во время подъема/опускания автомобиля она передвигается по детали в ту или иную сторону. На высшей точке, когда подъем окончен, платформа фиксируется болтом. Болтом же скрепляются между собой площадка и опорный уголок.
Важно:

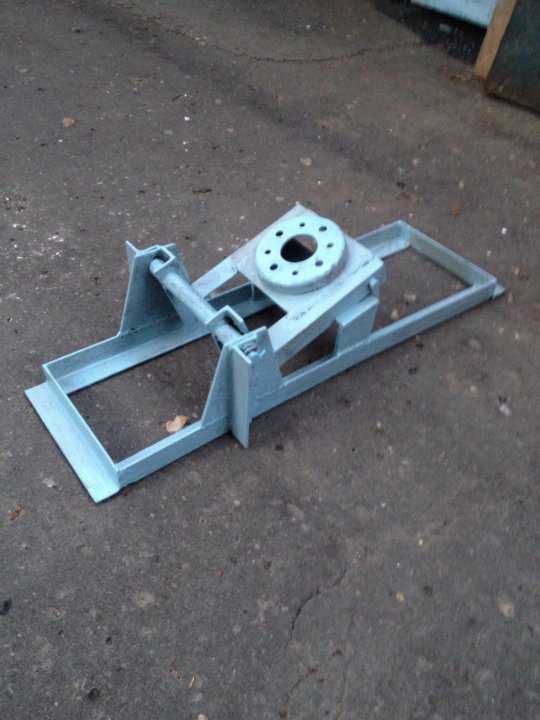

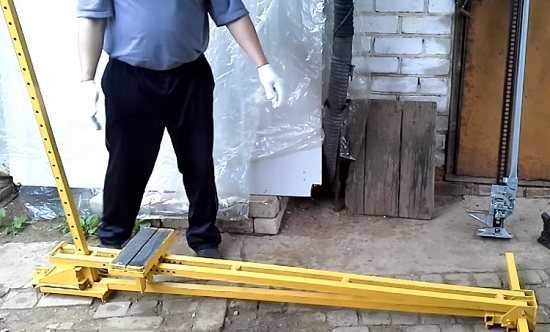

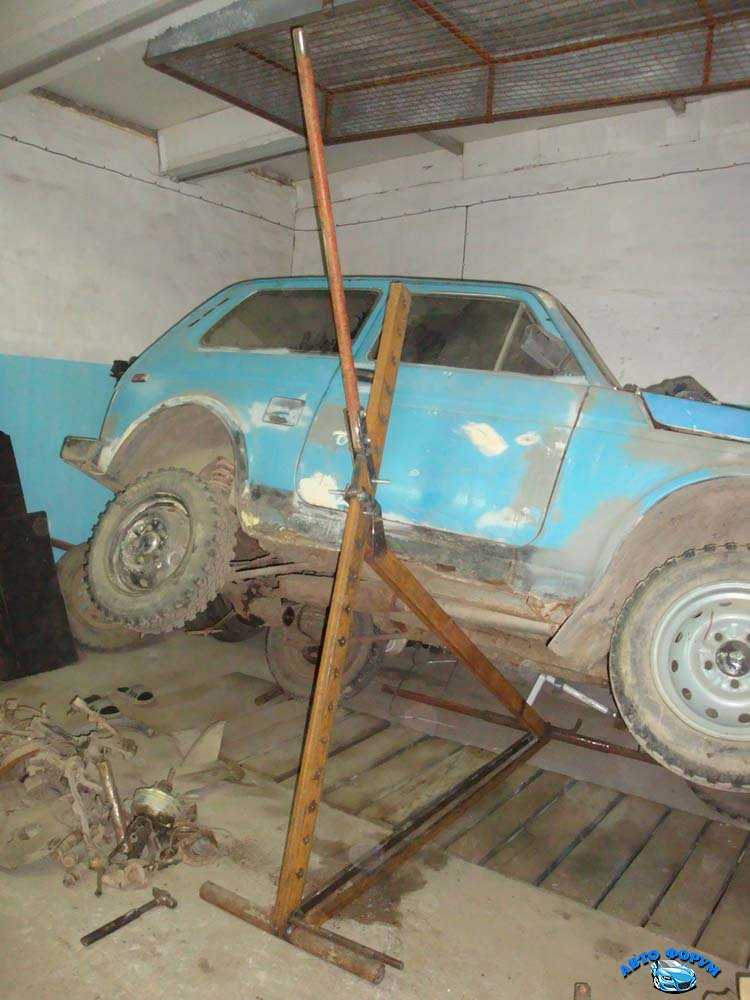

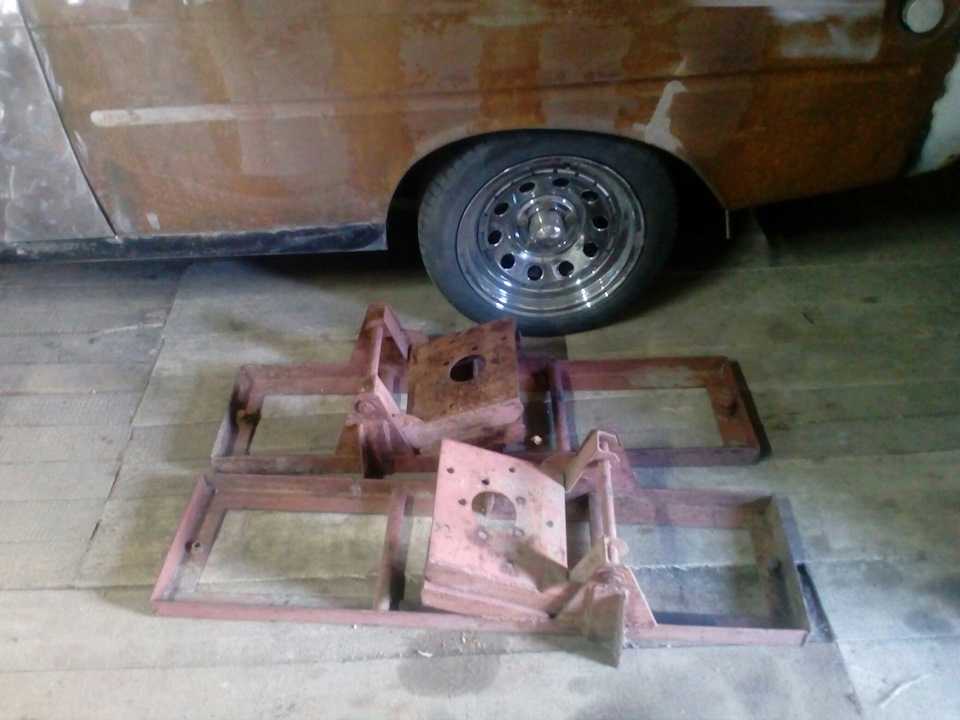

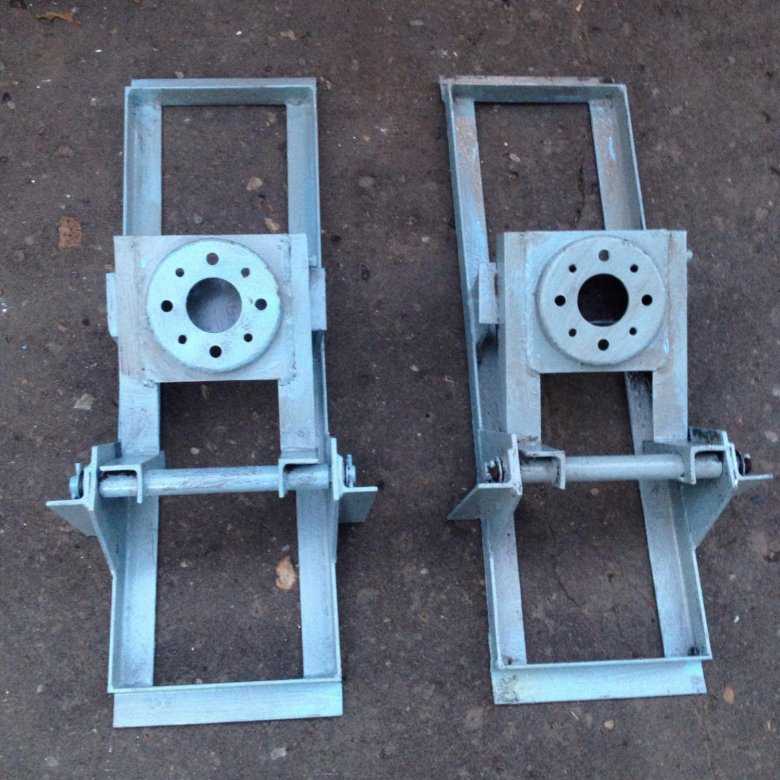

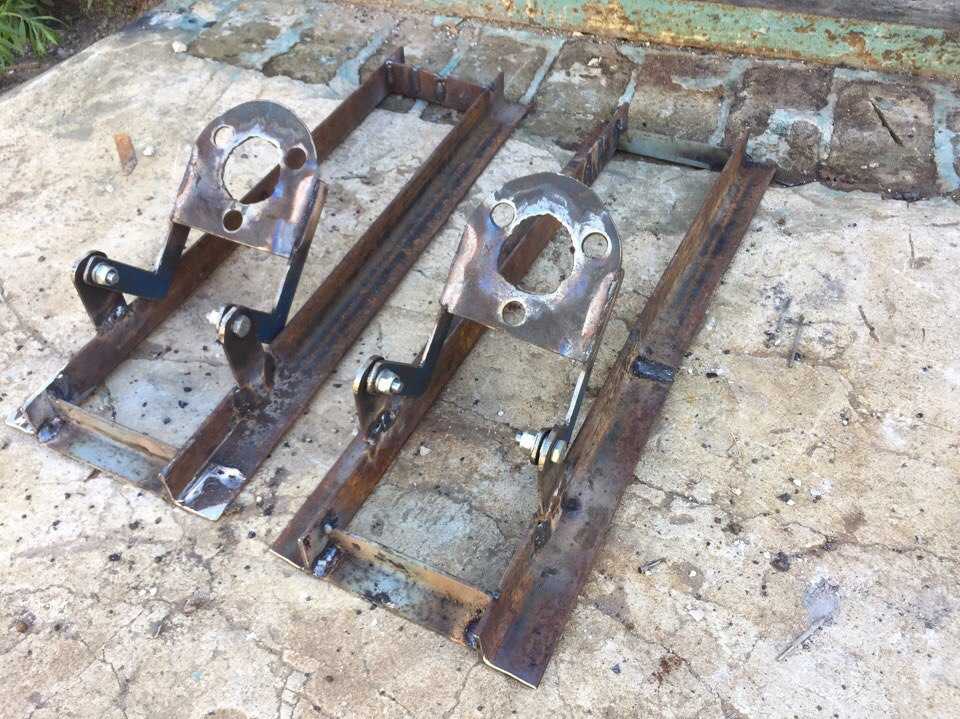

Собранный подъемник
Сборка опрокидывателя

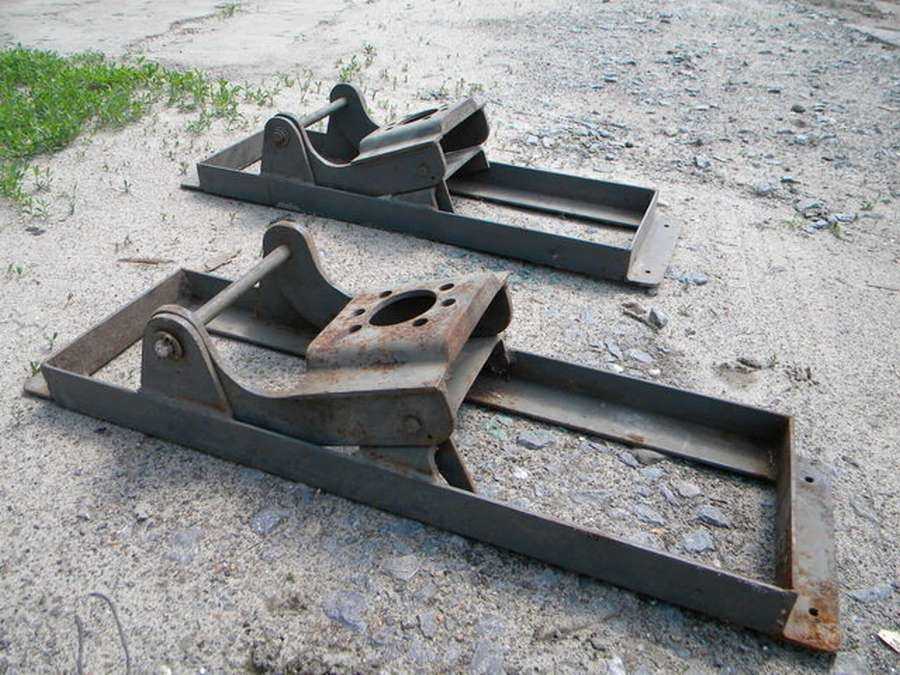

Такая конструкция считается не только простой, но и универсальной. С ее применением можно выполнить много работ, связанных с ремонтом машины. Вся система до такой степени проста, что не нуждается в подробных комментариях. Вам следует всего лишь определить размеры профилей, их оптимальную длину. Для подобных систем лучше всего использовать профили квадратных форм, сечением двадцать на двадцать. А если автомобиль весит около двух тонн – размер профиля должен быть в два раза больше. Для примера показано, какие исходные материалы следует подготовить:

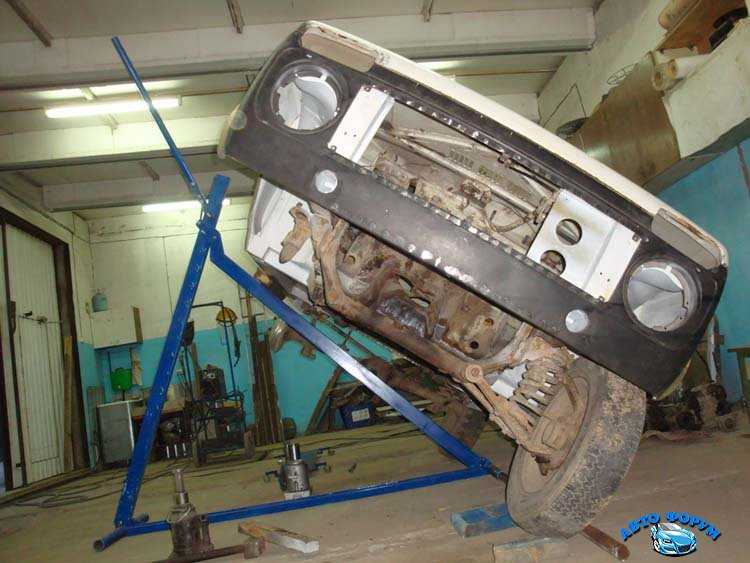

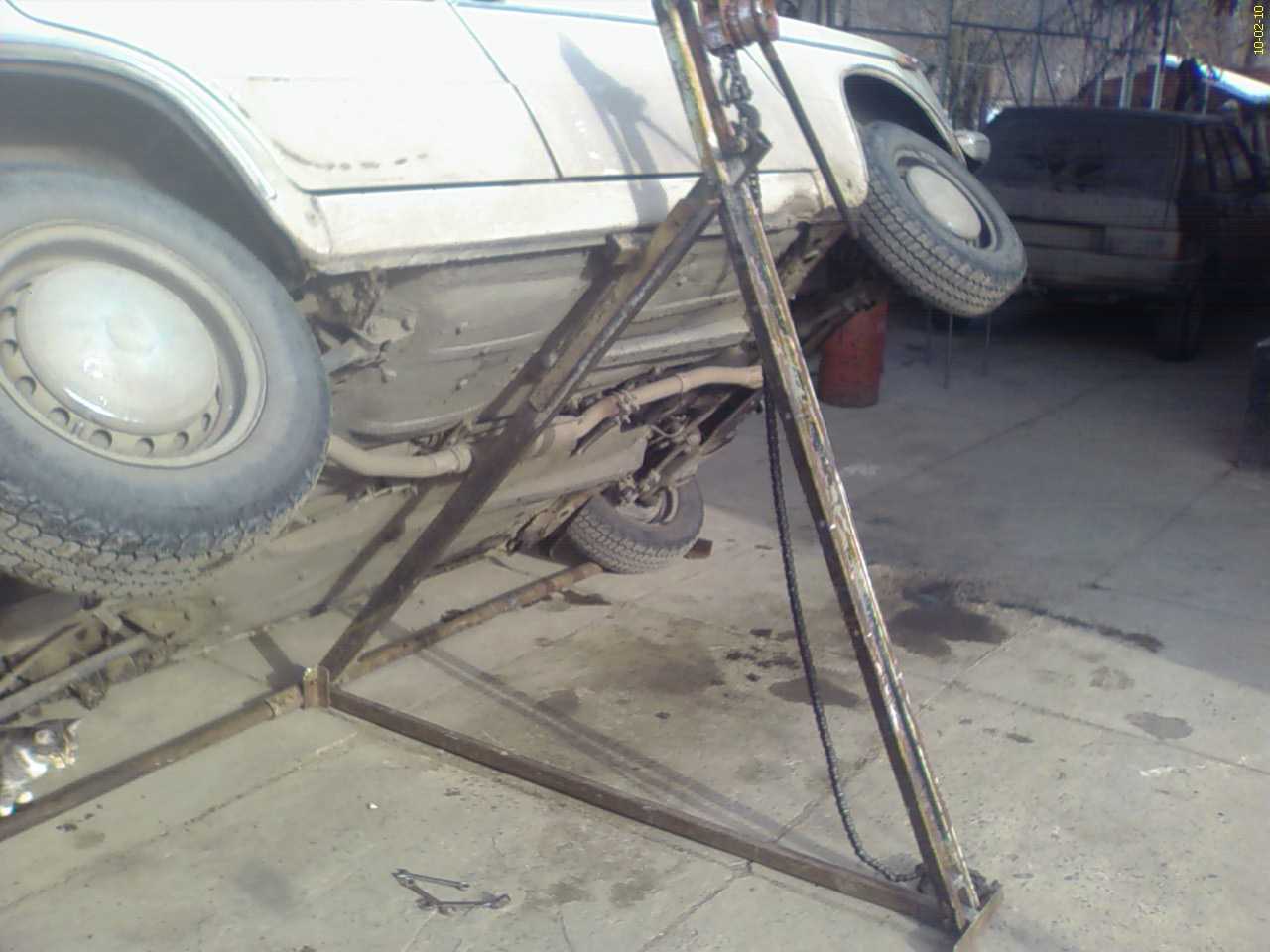

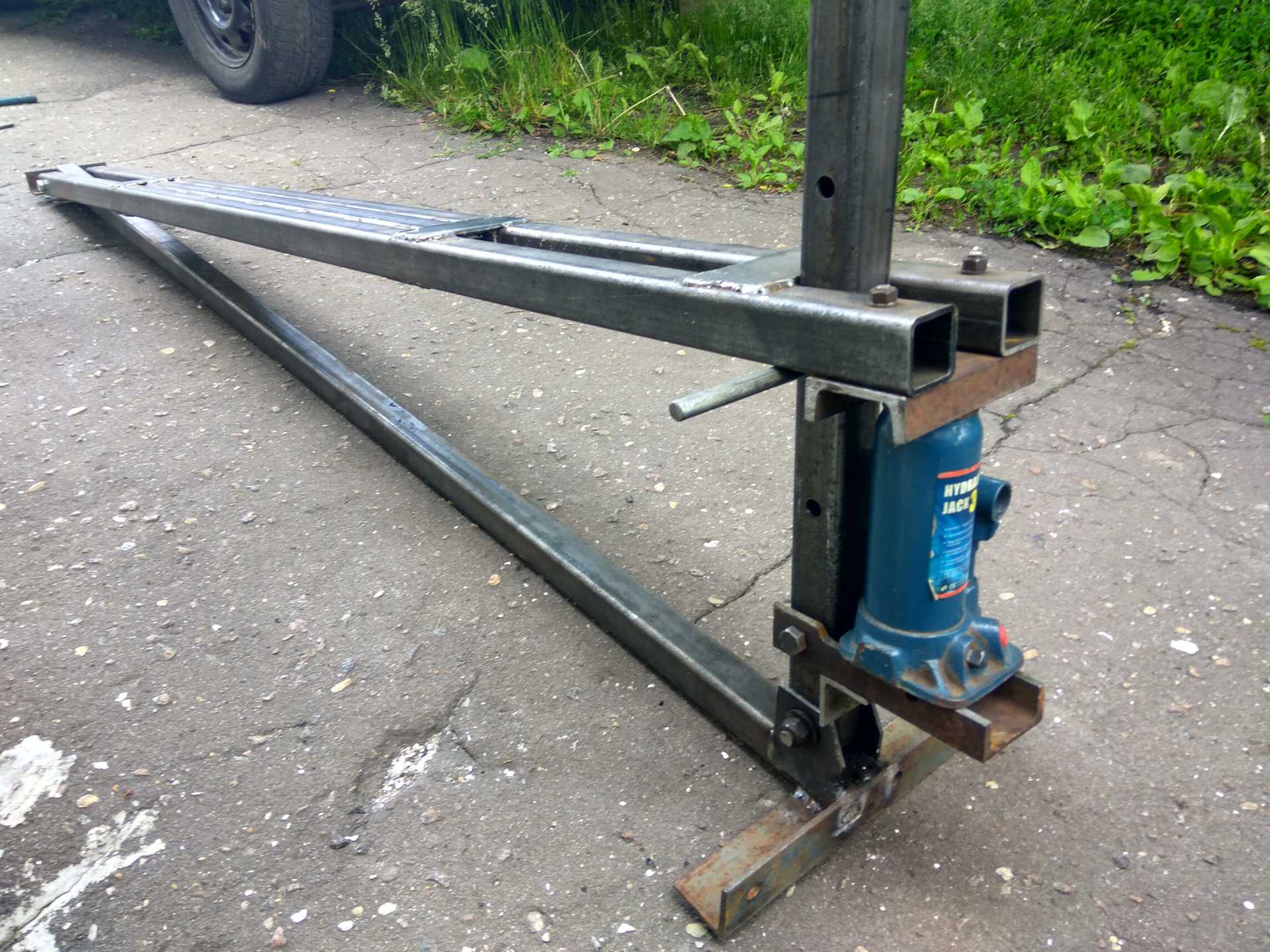

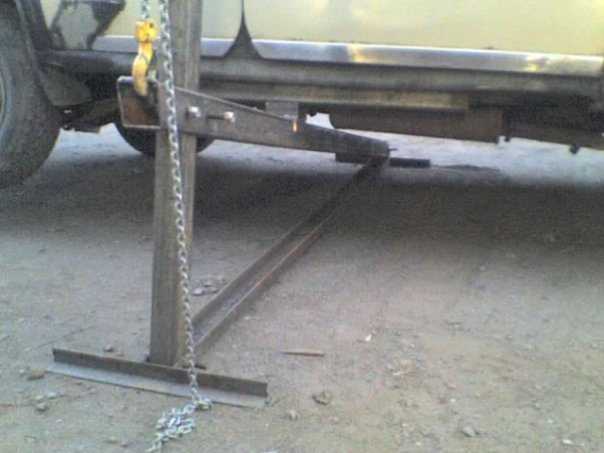

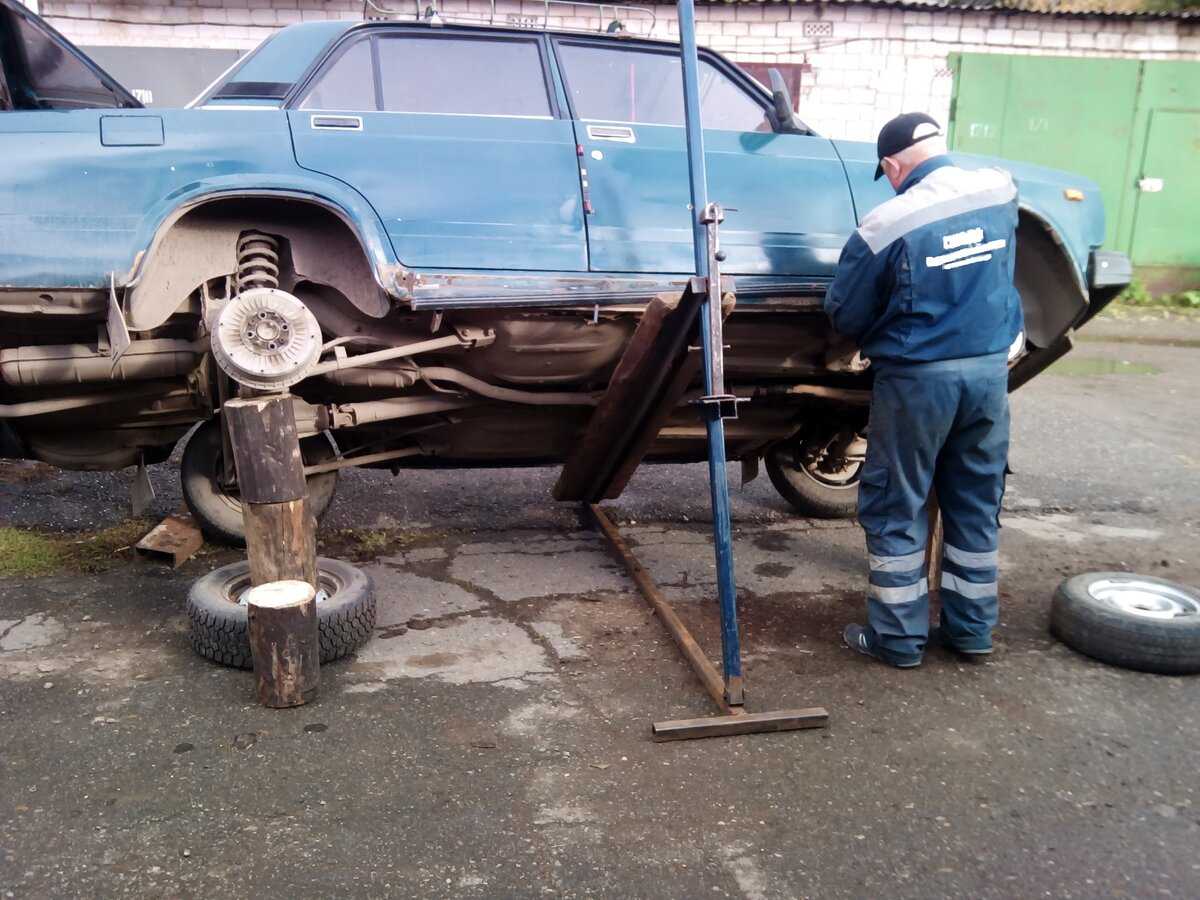

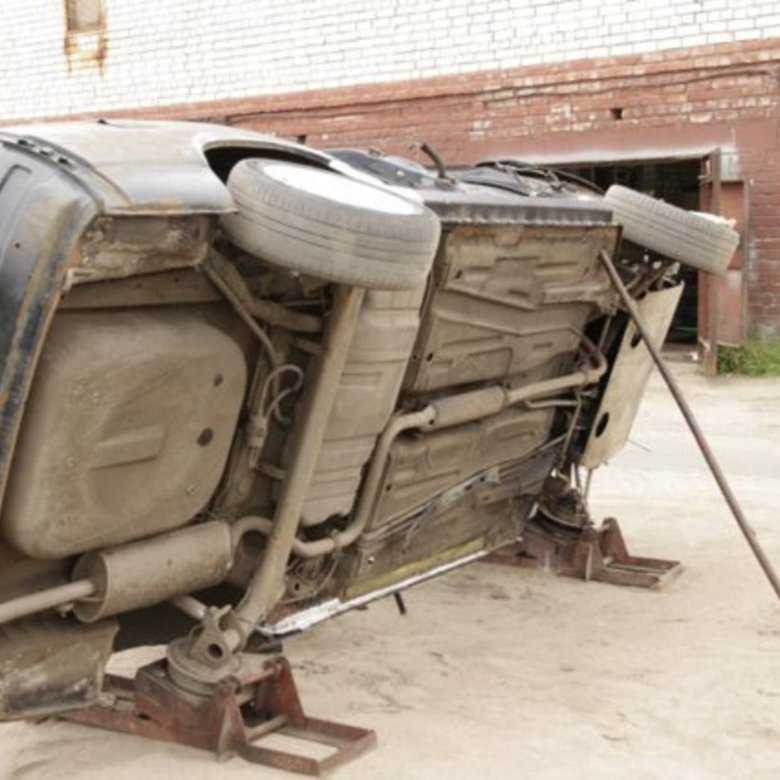

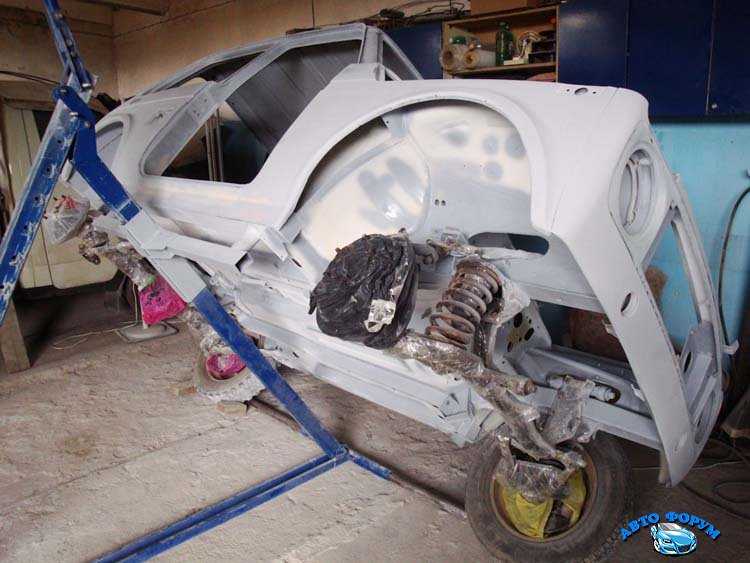

Вся система опрокидывателя размещается на жесткой конструкции, имеющей треугольную форму. Основная цель – изменять длину одной из сторон треугольника, чтобы машина поднималась на нужный угол. Работать при этом можно при помощи домкрата или простой лебедки, поднимая авто, как показано на фото:

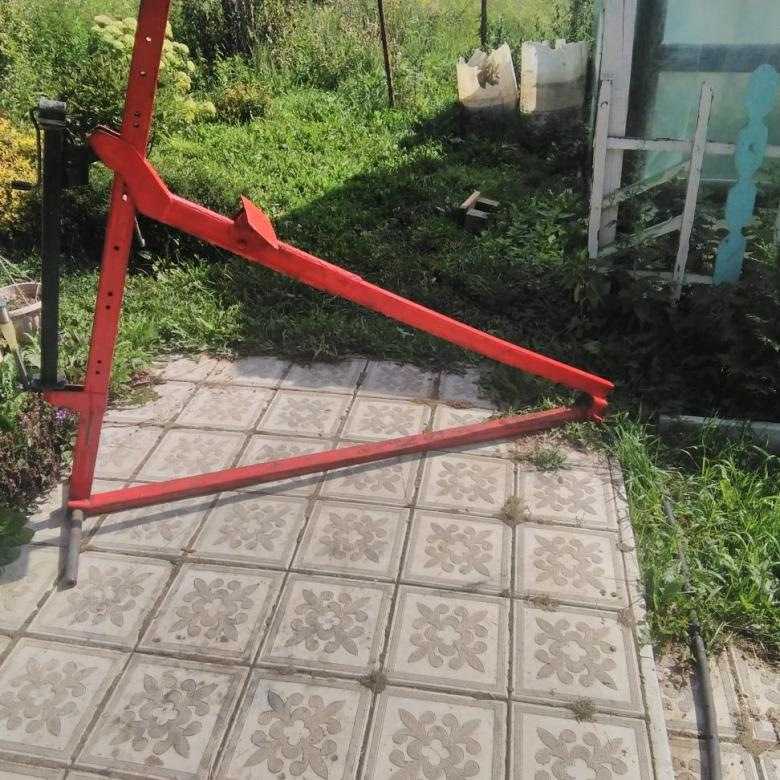

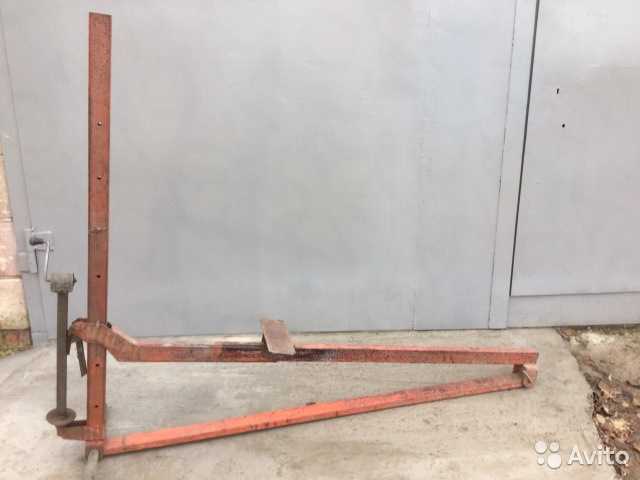

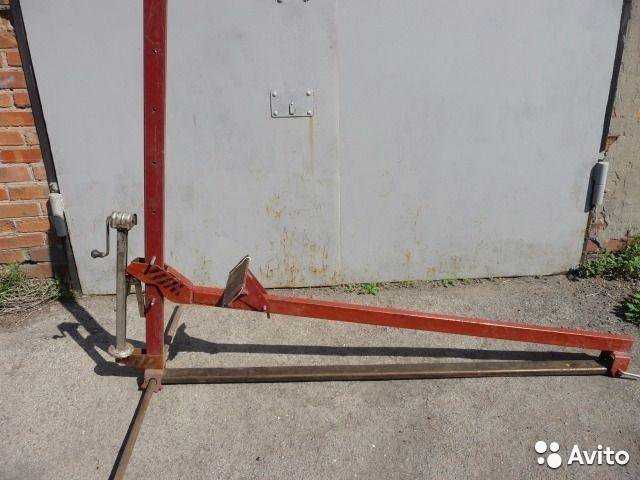

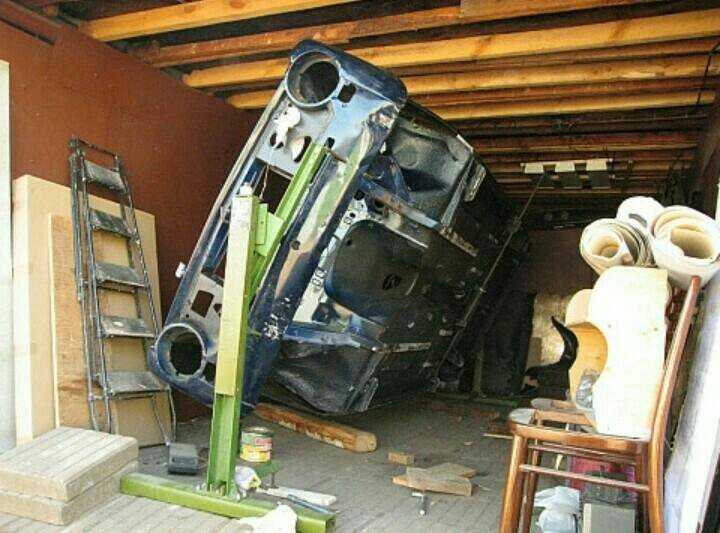

Регулируемая рейка имеет разметку и засверленные отверстия, с помощью которых есть возможность фиксировать транспортное средство под нужным углом. Но помните, что такие системы изготавливаются с учетом размеров и веса именно вашей машины:
Как опрокинуть машину на бок для ремонта днища без спецприспособлений?
А эта вариация для тех, кто привык всё делать «голыми руками». Это в основном ВАЗовской классики касается. Опасно конечно, но изложу кратко суть. Сразу собираем либо толпу друзей, либо людей готовых вам помочь, например, за символическое денежное вознаграждение. Потом делаем следующее: опускаем с той стороны, на которую будем опрокидывать авто, окно на передней двери и вставляем в открытый проём колесо! Запаска должна быть установлена в вертикальное положение и дислоцироваться поближе к дверной стойке.
Далее, действо развивается по такому правилу: несколько человек, с одной стороны, будут поднимать машину удерживая её от резкого переворачивания, параллельно, с другой стороны, кто-то должен удерживать запаску, пока та не коснётся земли и не установится стабильно-вертикальное положение автомобиля. Запаска также на протяжении всего времени должна находиться в строго вертикальной позиции.
Для тех кто не понял как правильно осуществляется данное мероприятие, предлагаю просмотреть видеоматериал, который должен для многих прояснить ситуацию:
В заключении
В интернете выложено превеликое множество разработок собственноручно изготовленного опрокидывателя. Однако нужно при этом помнить, что все детали из которых будет собираться устройство, должны быть высочайшего качества, никакие деревянные либо пластмассовые включения — недопустимы, только металл! Самоделка может выйти из строя в любой момент, повредив при этом как сам автомобиль, так и мастера, который его поднимает. Так что, бережём самих себя, а также подстраховываем свою машину от падения, соорудив для этого специальные механизмы, которые в каждом индивидуальном случае будут иметь разное исполнение.
И ещё, перед тем как ставить авто для ремонта в «интересное положение», стоит несколько раз подумать, а может сгодятся более безопасные и незатейливые — традиционные яма, эстакада, подъёмник или тот же вездесущий домкрат?
