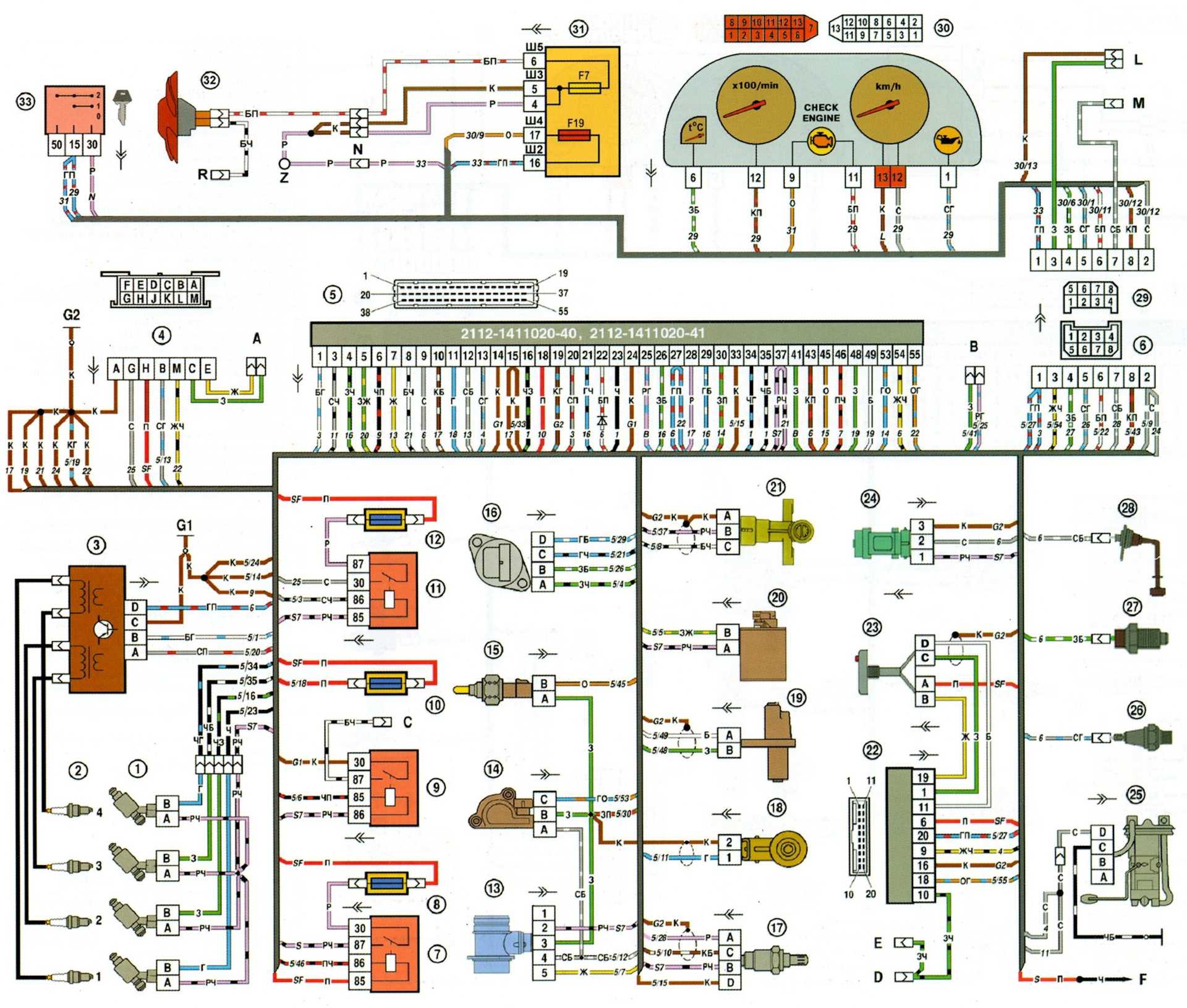

Схема проводки на ваз 2114 и ваз 2115. распиновки

Содержание

Торпеда в салоне автомобиля является его ключевым моментом, на который сразу уделяешь внимание. Практически все автомобили отечественного происхождения имеют не привлекательный стиль оформления торпеды

В данном случае рассмотрим особенности тюнинга торпеды автомобиля ВАЗ 2105 подробнее.

Одним из наиболее популярных методов изменения приборной панели является установка новой подсветки, которая существенно изменит не только дизайн конструкции, но и повысит читаемость всей важной информации. Процесс по установке новой подсветки следующий:

Для начала следует приобрести 12 маленьких и 4 больших светодиода. Сочетание маленьких и больших источников света позволяет создать довольно необычный эффект.
Следующий шаг заключается в демонтаже панели приборов. Для того чтобы провести полную замену источников света придется выполнить разбор конструкции, что лучше всего делать в комфортной обстановке.
Проводим снятие с панели спидометра и тахометра. Если была установлена родная панель приборов, которая ранее не демонтировали и не подвергали изменениям, под спидометром и тахометром можно найти 4 светофильтра и 2 заслонки, которые изготавливаются из различной пластмассы.
Кроме этого изначально конструкция также имеет лампочки, при помощи которых подсвечивается устройство на момент движения в темное время суток.
Светофильтры и заслонки выламываем, так как в дальнейшем они попросту не понадобятся.
Крепление диодов проводится при помощи обычного герметика. При этом рекомендуется проводить крепление так, чтобы исключить вероятность снижения степени светоизлучения конструкции.
Следующий шаг заключается на создании двух маленьких дырочек для проводков. Проводки следует припаять к дорожкам, которые питают стандартные лампочки.
Дорожки рекомендуется очистить, так как за длительный период эксплуатации конструкции дорожки могут окисляться, на поверхности появляется нагар. Если провести чистку, то можно снизить вероятность появления проблемы с панелью приборов.

После этого проводим обратную сборку конструкции.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 — Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Включатель габаритов
Ближний свет фар
Кнопка передних противотуманок
Задние противотуманки
Обогрев заднего стекла

Модификации автомобиля

ВАЗ-2105. Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21050. Та же самая модель пятёрки, но с 5-ступенчатой коробкой передач.

ВАЗ-21051. Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053. Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20. Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054. Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЗ-21054-20. Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055. Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

ВАЗ-21057. Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1.

ВАЗ-21058. Тот же самый праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.

Lada Nova. Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059. Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ.

LADA-2105-VFTS. Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

Ремонт БСК (бортовая система контроля) — Лада 2114, 1.6 л., 2008 года на DRIVE2

Привет всем! Сегодня речь пойдёт у нас о простенькой поломки наверное, даже не знаю как это и назвать то. В общем то уже давно перестал работать БСК, честно не сразу заметил, но со временем понял что чего то не хватает и до меня дошло что он молчит, опечалился, попробовал пару самых простых вариантов и отложил в долгий ящик…

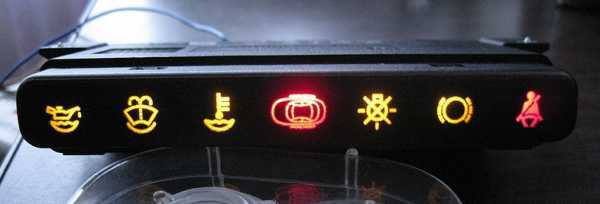

Полный размер

2 3 4 5 6 718 9 10 11 12 13

1 — (зажигание) _ + 12 _ постоянно2 — уровень масла — масса3 — охлаждающая жидкость — масса4 — стеклоомыватель — масса5 — НЕТ6 — тормозные колодки — масса (НЕ ИСПОЛЬЗУЕТСЯ)7 — дверь водителя — масса8 — НЕТ9 — общий — масса10 — реле контроля ламп + 1211 — от замка зажигания ключ в замке + 1212 — плафон освещения — масса13 — двери пассажиров — масса

все необходимое было, а именно кусочек провода и пару мамок

Полный размер

Цена вопроса: 10 ₽
Пробег: 95 000 км

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113.2115 Значения показаний маршрутного компьютера Как обнулить.

изучить инструкцию при включенном информационном табло бортового компьютера

Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

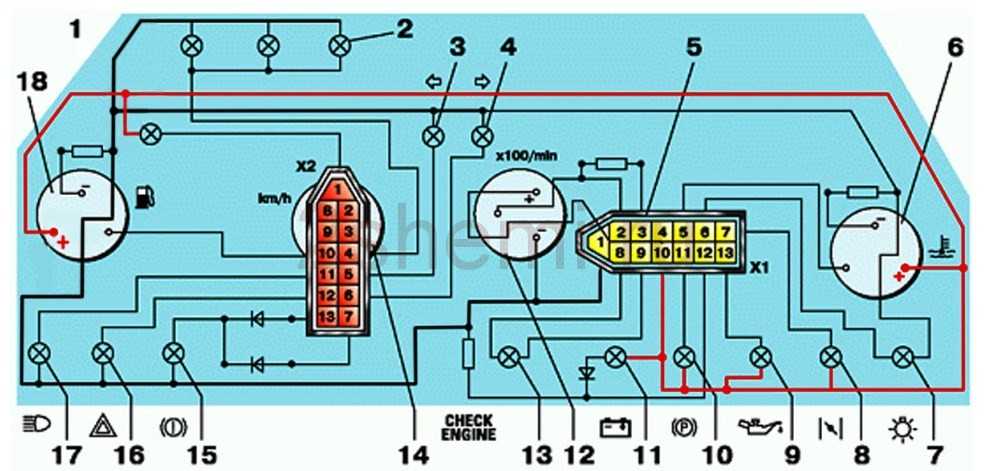

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

контрольная лампа топливного резерва;
лампы освещения приборной панели;
контрольная лампа правого повторителя;
контрольная лампа левого повторителя;
колодка штекеров ВАЗ;
датчик температуры охлаждающей жидкости;
контрольная лампа наружного освещения;
контрольная лампа воздушной заслонки карбюратора;
контрольная лампа масляного давления;
контрольная лампа ручника;
контрольная лампа заряда аккумулятора;
ВАЗ тахометр;
контрольная лампа «CHECK ENGINE»;
спидометр щитка;
контрольная лампа уровня тормозной жидкости;
контрольная лампа аварийной сигнализации;
контрольная лампа дальнего света фар;
указатель уровня топлива.

Белая колодка (Х1)	Красная колодка (Х2)
1	Корпус (масса)	1	К клемме «W» датчика указателя уровня топлива
2	Тахометр (низковольтный вход с ЭБУ)	2	Предохранитель F19 + 12В питание
3	Тахометр (высоковольтный вх. с катушки)	3	Корпус (масса)
4	Const +12В от аккумулятора (через 6-й предохранитель)	4	Выключатель освещения приборов
5	Датчик температуры охлаждающей жидкости.	5	Указатель поворота ПРАВЫЙ
6	Предохранитель F1 (габаритное освещ.)	6	Указатель поворота ЛЕВЫЙ
7	Дроссельная заслонка (“подсос”)	7	Уровень тормозной жидкости
8	Лампа Check Engine	8	К маршрутному компьютеру
9	Предохранитель F19 + 12В питание	9	Датчик скорости
10	Предохранитель F19 + 12В питание	10	Клемма “Т” указателя топлива
11	Стояночный тормоз, клемма “ВК”	11	Предохранитель F3 (дальний свет)
12	Вывод “D” генератора	12	Выключатель аварийной сигнализации
13	Датчик давления масла	13	К клемме “50” выключателя зажигания

Настройка бортового компьютера

Подключать электронное устройство к внутренней сети автомобиля своими руками необходимо при отсоединенной аккумуляторной батарее, по завершении инсталляции водителю важно проверить наличие контакта с отрицательной клеммой. При правильной установке маршрутного аксессуара одним из вышеописанных способов должен загореться жидкокристаллический дисплей, после чего БК перейдет в режим ожидания

Автовладелец должен запустить мотор и дождаться автоопределения протокола электронного блока управления инжектором, при неудаче в ходе выполнения такой операции его необходимо настроить вручную.

Маршрутный компьютер «ВАЗ 2115» в работе

Для самостоятельной настройки бортового компьютера владелец может использовать несколько кнопок, основными из них являются:

«START» — применяется для идентификации начала движения авто, сброса значений, фиксации и сохранения выбранных параметров;
«+», «-» — служат для перелистывания сведений о результатах диагностики и модификации характеристик.

Подробная информация о функциях и назначении кнопок конкретной модели маршрутного устройства обычно представлена в инструкции пользователя, поставляемой в комплекте с оборудованием или размещенном на официальном портале производителя в формате электронного документа.

Пропала подсветка панели приборов, что делать?

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

Лампочки подсветки и их электроцепь.
Проводка.
Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Рекомендуем: Можно ли ездить на липучке летом?

Лампочки

Лампочка в патроне.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Предохранительный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Повреждена плата

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Панель приборов ВАЗ 2115

Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.

Не работает

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

На вопрос, почему не работает подсветка приборов, можно дать множество ответов. Наиболее распространенные:

— перегорание ламп накаливания или выход из строя светодиодной группы;

— окисление разъемов;

— неисправность электропроводки;

— выход из строя блока предохранителей;

— повреждение общей контактной платы;

— отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Замена лампочек

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

отвертка под крест новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края. Когда нижний край отсоединится, нужно немного потянуть его на себя

Теперь отсоединяем верхний край. Далее:

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

— Отключаем провод, направленный к прикуривателю.

— Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.

— Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).

— Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.

— Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.

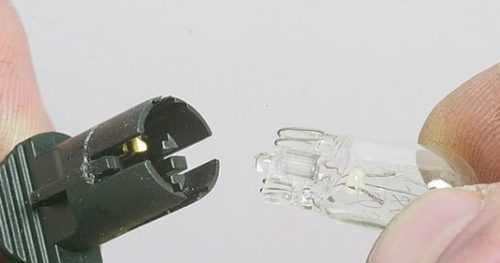

— Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Особенности щитка 2107

Особенность семерочной приборной панели в том, что у неё свой особенный способ крепления к приборной панели. На шестёрке можно снять панель довольно просто — там достаточно отсоединить фишки жгутов проводов от выводов на щитке и отстегнуть защёлки. В пятёрке схема демонтажа приборки похожа на семерочную, но там тоже все происходит несколько проще из-за изменённой формы передней панели и довольно неплохого доступа к крепёжным винтам.

Щиток ВАЗ 2107 получил совершенно другую архитектуру и обзавёлся новыми функциями, которые были недоступны на той же 2105

К примеру, теперь перед глазами водителя имелся циферблат экономайзера, который примерно показывал оптимальный режим движения для экономии горючего, хотя мало кто на него обращает внимание. Гораздо более полезной штукой стал амперметр, который пропал в пятёрке. В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате

В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате.

Распиновка приборной панели ВАЗ2108, 2109, 21099

Схема соединений комбинации приборов до 1996 г.

1 — реле-прерыватель контрольной лампы стояночного тормоза; 2 — тахометр со стабилизатором напряжения; 3 — лампа освещения комбинации приборов; 4 — указатель температуры; 5 — блок управления БСК; 6 — указатель уровня топлива; 7 — резистор 50 Ом, 5 Вт; 8 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 — контрольная лампа дальнего света фар; 10 — контрольная лампа габаритного света; 11 — резервная контрольная лампа; 12 — контрольная лампа не пристегнутых ремней безопасности; 13 — контрольная лампа левых указателей поворота; 14 — резистор 470 Ом, 0,25 Вт; 15 — электронный вольтметр; 16 — контрольная лампа правых указателей поворота; 17 — контрольная лампа аварийного давления масла; 18 — контрольная лампа резерва топлива; 19 — контрольная лампа воздушной заслонки карбюратора; 20 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 — контрольная лампа стояночного тормоза.

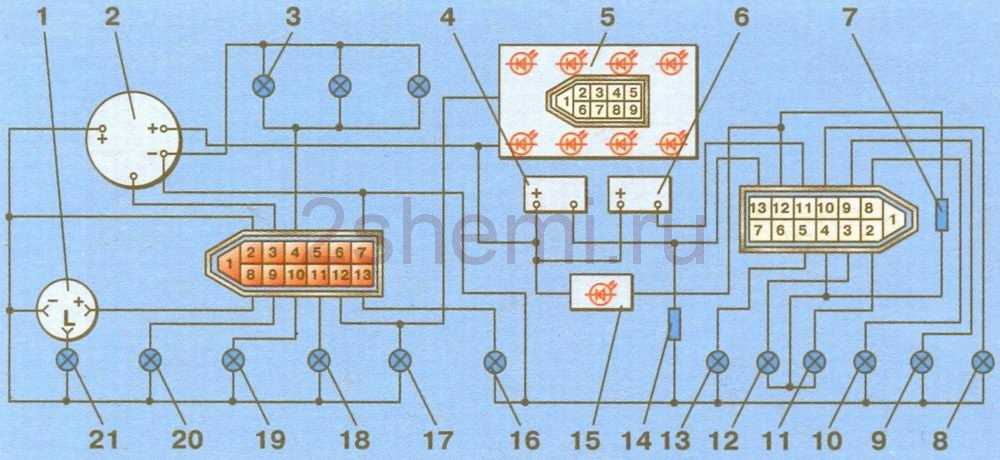

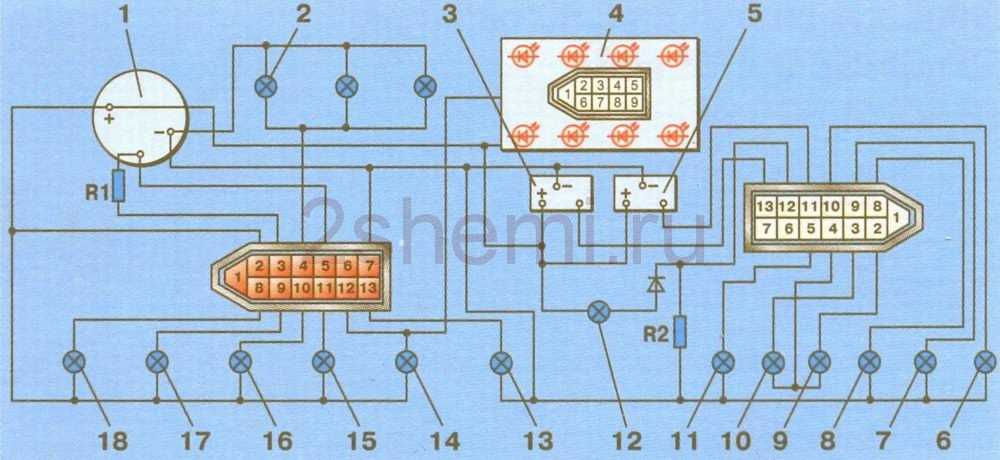

Схема соединений комбинации приборов после 1996 г.

1 — тахометр; 2 — лампа освещения комбинации приборов; 3 — указатель температуры; 4 — блок управления БСК; 5 — указатель уровня топлива; 6 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 — контрольная лампа дальнего света фар; 8 — контрольная лампа габаритного света; 9 — резервная контрольная лампа; 10 — контрольная лампа не пристегнутых ремней безопасности; 11 — контрольная лампа левых указателей поворота; 12 — контрольная лампа заряда аккумуляторной батареи; 13 — контрольная лампа правых указателей поворота; 14 — контрольная лампа аварийного давления масла; 15 — контрольная лампа резерва топлива; 16 — контрольная лампа воздушной заслонки карбюратора; 17 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 — контрольная лампа стояночного тормоза; В1 — резистор 91 кОм; В2 — резистор 50 Ом, 5 Вт.

Распиновка приборной панели ВАЗ2105, 2106, 2107

Старая панель (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

Датчик уровня бензина
Контрольная лампа указателей поворота
Датчик заряда АКБ (вольтметр -)
Контрольная лампа уровня бензина
Общий плюс (+)
Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

Контрольная лампа противотуманных фонарей
Контрольная лампа дальнего света
Контрольная лампа габаритов
Пустой
Контрольная лампа заряда АКБ
Контрольная лампа уровня тормозной жидкости
Пустой
Контрольная лампа стояночного тормоза

Оранжевая 6-клеммовая колодка X3:

Общий минус (-)
Тахометр ВАЗ
Подсветка приборов
Датчик давления масла
Контрольная лампа давления масла
Датчик температуры охлаждающей жидкости

Новая панель приборов (с эконометром)

Здесь же всё наоборот – указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости – лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей – лампа давления масла.
