Отсутствует искра на ваз-2112 инжектор 16 клапанов

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
   • свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
3. свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
4. свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

Как убедиться что действительно нет искры

Чтобы убедиться есть искра на бензопиле или нет, нужно выполнить простой порядок действий:

1. Снимается верхняя крышка на корпусе.
2. Аккуратно, с захватом под самый низ, чтобы не оторвать свечной провод, со свечи снимается колпак.
3. Торцовым ключом на 19, входящим в комплект, свеча откручивается против часовой стрелки.
4. Колпак одевается на место, на свечу.
5. Резьбу или гайку свечи «замыкают на массу», то есть прижимают к металлической головке цилиндра. Чтобы обеспечить уверенный контакт, свечу прижимают к цилиндру электрическими пассатижами, отверткой с изолированными ручками или рукой в диэлектрических перчатках. Голой рукой этого делать не следует. При пробое колпака можно получить болезненный удар высоковольтного разряда (до 40 000 В при слабой силе тока до 80 миллиампер).

Бензопилу ставят на землю, прижимают ногой к земле и слегка тянут шнур стартера. В это время будет видно, есть искра или нет.

Причины

Почему не заводится Ваз 2110? Причиной этому может послужить неисправность:

• Топливного насоса
• Датчиков коленвала и распредвала
• Свечей зажигания
• Катушек зажигания.

Причины рассмотрены, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начать проверку стоит с топливного насоса. Если он перестает работать, то в мотор не поступает бензин в необходимом количестве, поэтому запуск невозможен.

Чтобы в этом убедиться, необходимо проверить искру у свечей зажигания. Если искра есть, тогда проблема должна решиться после замены топливного насоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму аккумулятора.

2. Затем открутить крышку бензонасоса.

3. На следующем этапе нужно демонтировать разъемы с насоса.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливной магистрали.

5. На данном этапе понадобится ключ. Тут нужно открутить магистрали, но перед этим стравить давление. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях

6. Открутить болты уплотнительной крышки в количестве 8 шт., а затем снять ее.

7. Теперь нужно снять неисправный бензонасос и установить новый в обратном порядке.

Не заводится на прогретом моторе

Если на горячую плохо заводится ВАЗ 2110, то проблема, скорее всего, связана с форсунками. Для проверки необходимо произвести попытку запуска двигателя. Если при этом стартер крутит, бензонасос исправен, а свечи заливает, то значит, форсунки забились. Их необходимо промыть. Однако сначала нужно снять форсунки. Вот инструкция:

• Сначала нужно демонтировать форсунки. Для этого подождать остывания мотора, затем отсоединить разъемы топливного насоса;
• Запустить мотор и повторять до тех пор, пока на повороты ключа не будет никакой реакции. Так можно снизить давление в системе питания;
• Снять минусовую клемму с аккумулятора, а также с рампы нужно отсоединить патрубки и разъемы;
• Демонтировать впускной коллектор вместе с дроссельной заслонкой и патрубком;
• Теперь уже можно приступить к снятию топливной рампы вместе с форсунками;
• С нее нужно отсоединить крепежные скобы и демонтировать форсунки.

• Первым делом необходимо снять резиновые кольца. Потом лучше всего установить на их место новые;
• Теперь нужно прочистить сопла, а также воронкообразные поверхности;
• Далее необходимо сымитировать работу форсунок в двигателе, подсоединив к ним 2 провода от аккумулятора, а также кнопку;
• Для промывки форсунок нужно подготовить очищающую жидкость, которую можно залить в баллон для чистки карбюраторов. Его необходимо подсоединить к форсункам максимально плотно и герметично;
• Теперь надо подавать средство для промывки и вместе с этим нажимать на кнопочку. Это стоит продолжать до того момента, пока из распылителя средства жидкость будет выходить равномерно. После этого процесс можно считать завершенным.

Непрогретый мотор не заводится

Что же делать, если ВАЗ 2110 холодная плохо заводится? Если при этом стартер крутит, аккумулятор исправен, но запуск все равно не происходит, то необходимо обратить внимание на свечи зажигания. Что делать? Свечи нужно открутить, а затем новые нагреть и установить

После этого запустить мотор

Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

Что делать? Свечи нужно открутить, а затем новые нагреть и установить. После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика.

Мотор запускается и глохнет

Некоторые владельцы ВАЗ 2110 инжектор 8 клапанов также сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком. Это указывает на то, что необходима замена стартера, так как он пришел в негодность.

• Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также обязательно нужно отсоединить минусовую клемму с АКБ;
• Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем тягового реле
• При помощи ключа на 13 надо открутить провод с плюсовой клеммы стартера, а затем отсоединить провод

Источник

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
3. свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
4. свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
5. свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

Пожалуй, на этом наиболее важная информация по сегодняшнему вопросу подошла к концу. Надеемся, представленный материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Что же делать, если не заводится автомобиль? С этим вопросом сталкивался практически каждый автомобилист. На самом деле все очень просто. Следует проверить воздух, искру и топливо. Если вы уже знаете причину проблемы, а именно, нет искры на инжекторе ВАЗ 2109, то читайте эту статью.

Итак, на ВАЗ 2109 установлена бесконтактная система зажигания.

Другие неисправности

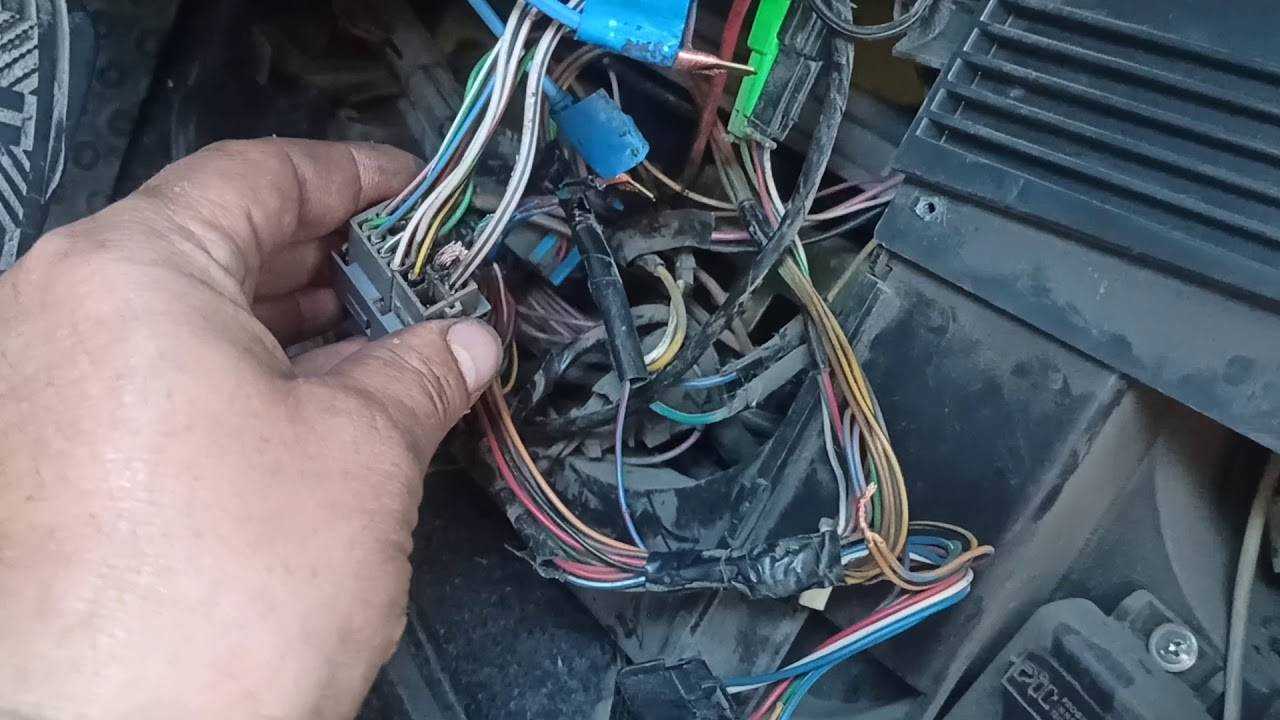

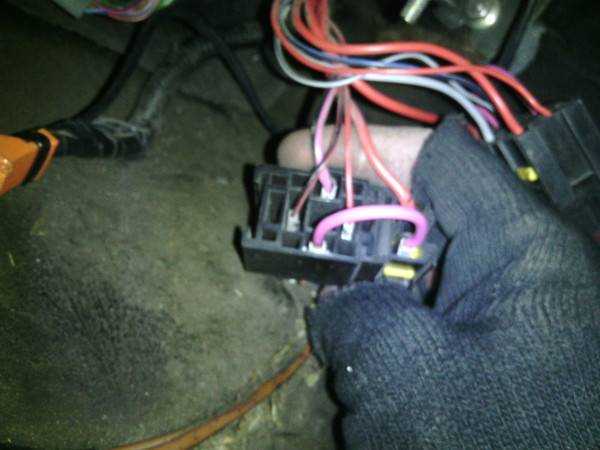

Если стартер не крутится, то искра исчезает меж замком зажигания и данным элементом. Нередко это бывает при разряженном либо неисправном аккуме. Обычная АКБ при проверке указывает примерно 11,8 В. Неисправная личинка зажигания проявится сходу как раз когда шофер вставляет и проворачивает ключ. Если поворот ключа очень легкий либо тяжкий, нужно поменять замок. Реле стартера либо бухгалтерской системы зажигания тоже является одной из вероятных обстоятельств отсутствия искры. Но проверить эти узлы без помощи других нет возможности. В стартере может заклинивать «втягивающее» устройство. В данном случае искра теряется по пути. Автовладельцы с опытом ударяют по стартеру ключом иначе говоря молотком, чтоб вернуть искру. Однако это животрепещуще только на месте поломки.

Что делать, если пропала искра в автомобиле ВАЗ-2110? Проверить стартер в гараже при помощи аккума. Если придавить корпус устройства к «минусу» аккума, а провод «плюса» протянуть к «втягивающему», тогда устройство оживает. Нередко искра может пропадать там, где к стартеру подается питание. Эту цепь желательно инспектировать мультиметром. Одному тут не совладать – ассистент работает ключом в момент выполнения замеров.

Проблемы топливной системы

Из элементов топливной системы на запуск мотора влияют следующие факторы:

• наличие бензина в баке;
• целостность топливопроводов под «брюхом» машины;
• чистота фильтров: грубой очистки (находится в баке) и тонкой очистки (находится под машиной, справа от отделения под запасное колесо).

Также в эту категорию стоит отнести электрические компоненты, которые напрямую связаны с подачей топлива. Это электрический бензонасос и реле бензонасоса.

Прежде чем проверять другие способы, вы должны быть полностью уверены, что ВАЗ 2114 с инжектором заправлена. «Да там еще литров пять» по указателю на приборке или «я вчера заливал, не мог столько потратить» не подходят. Приборка может врать, а в баке или топливопроводах могут быть течи. Тщательно проверьте машину на предмет утечки топлива, на всякий случай залейте 5-7 литров бензина из канистры.

Сеточка в баке забивается редко, оставьте этот вариант напоследок, а вот фильтр тонкой очистки стоит попробовать поменять, если исключены проблемы по электрической части.

Работа бензонасоса проверяется на слух (после поворота ключа должна быть слышна его работа, если нет – насос «умер», или реле насоса, или обрыв проводки). По мануалу нужно подключить к топливной системе манометр. Если давление не держится в пределах 2-2,5 атм, ВАЗ 2114 не схватывает из-за недостаточного давления топлива.

Нет искры ВАЗ (инжектор, 8 клапанов)

На днях ни с того ни с сего машина (Калина 1.6, 8 клапанов) жутко тронулась. Диагностика показала пропуски зажигания в цилиндрах 1 и 4. После небольшой проверки (как правильно проверить здесь) я пришел к выводу, что искры нет. И только в 1-4 цилиндрах.

Также, чтобы выяснить причину пропадания искры, пойду по порядку.

Первое, что нужно проверить — это свечи. Свеча зажигания выглядела нормально, поэтому я не особо надеялся, что замена исправит ситуацию. Так и случилось: новая свеча по-прежнему отказывалась зажигаться.

Второй — проверить высоковольтные кабели. Их проверяют обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Нити тоже оказались полезными.

Третья и, наверное, самая важная — это катушка зажигания. Она, как никто другой, отвечает за искру. Его работу также проверяют мультиметром в режиме измерения состава и сопротивления. Сначала вам нужно проверить сопротивление между 1-4 и 2-3 контактами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность, катушка сломана и ее необходимо полностью заменить. Далее проверяется сопротивление между контактами 1а и 1b. Здесь не должно быть скал. И последнее — проверить центральный контакт на наличие неисправностей в корпусе. Тестер должен показывать бесконечность.

Моя катушка прошла испытание отлично. Вроде все основные детали в хорошем состоянии, так почему же нет искры? Немного покопавшись в интернете, я понял, что мне еще нужно проверить цепь от ЭБУ до самой катушки.

На катушку зажигания ставится 3-х контактная микросхема, поэтому нужно проверить эти 3 провода. Центральный контакт + 12В, на который постоянно подается питание при включении зажигания. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в момент, когда нужна искра. Как все это могло случиться? Все очень просто: используйте обычную лампочку.

Вам понадобится лампа мощностью 1-2 Вт или светодиод с дополнительным сопротивлением 500-700 Ом.

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного провернуть двигатель (сначала вынимаем предохранитель бензонасоса и сбрасываем давление в рейке). При прокрутке с дросселем лампочка должна мигать. Эту же процедуру нужно проделать с контактом 1b — лампочка тоже должна мигать.

У меня при включении зажигания лампа начала гореть, просто горела постоянно (контакт 1б и середина). Это означает, что провод управления где-то замкнут на массу или сломан транзистор (VT1) в ЭБУ. Чтобы выяснить это, нужно найти ЭБУ, отсоединить от него проводку, найти нужные нам провода (1б) и прозвонить их на предмет целостности.

Определив схему контактов, я обнаружил, что контакт 1b подходит к контакту 5 блока управления двигателем, 1a — к контакту 2, 3 — это земля цепи зажигания. Я призвал их к порядку — все целы. Звоню в звонок — тоже все нормально. Поэтому необходимо проверить транзистор в самом контроллере.

На моей машине стоит контроллер Январь 7.2. Внутри находятся 2 транзистора, передающие управляющие сигналы на выводы 1а и 1b катушки зажигания. Значит, один из этих транзисторов был сломан, т.е постоянно находился в открытом положении.

Как проверить транзистор на предмет технического обслуживания? Имеет 3 контакта, 2 из которых припаяны. Каждый крайний вывод необходимо разыграть со средним. В любом случае тестер не должен подавать звуковой сигнал. Контакты не должны быть замкнуты.

Теперь остается припаять сломанный транзистор (маркировка gb10nb37lz), припаять на его место новый и наслаждаться появившейся искрой.

Ваз 2109 инжектор не заводится нет искры

Настройка угла опережения зажигания автомобиля ВАЗ 2109

Прежде чем приступить к проверке, не помешает разобраться с теми узлами, которые участвуют в процессе искрения. Это включает:

В этом разделе нашей статьи мы предлагаем понятную и доступную большинству автомобилистов инструкцию, как настроить систему зажигания «девятки». Он включает в себя следующие мероприятия:

Первым делом нужно проверить топливо, искру и воздух.

Я бы рекомендовал сначала проверить воздухозаборник (компрессию и фазу газораспределения), вы также можете начать с проверки системы зажигания.

Отметки на шкивах могут совпадать, но компрессия может немного отсутствовать, например: 10 атм на одном цилиндре, 9,5 атм на втором, 7 атм на третьем и 8 атм на четвертом, это можно исправить только с помощью ремонт двигателя. К ремонту двигателя, конечно, стоит отнестись серьезно, но пока его нужно отложить, так как нам придется заводить машину. С такой компрессией двигатель будет работать и тоже неплохо, но на холостом ходу будет меньше.

ВАЗ 2109 не заводится — метод поиска причин

ВАЗ 2109 не заводится — запускает проверку с искры, датчика Холла и состояния свечей зажигания. Затем измерьте компрессию, проверьте метки ГРМ, топливный насос и стартер. Подробнее

Поскольку предыдущие варианты неисправностей не подтвердились, проблему нужно искать в системе зажигания. Для рутинной проверки пригодятся простые приспособления, которые легко приобрести в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

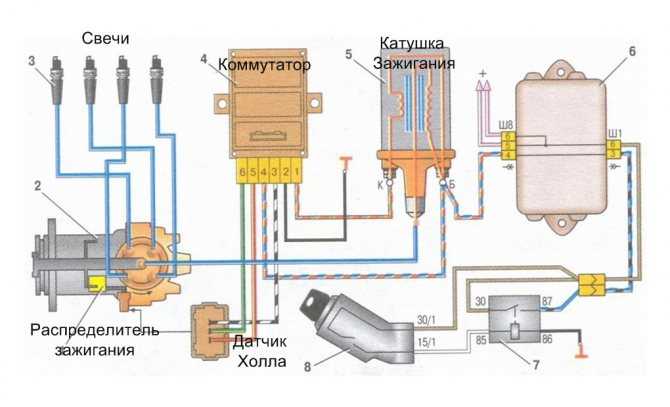

И так, в нашем случае на ВАЗ 2109 установлена ​​бесконтактная система зажигания. Эта система включает:

Одна клемма соединяет катушку с аккумулятором, а другая — с переключаемым выходным транзистором. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В это время во вторичной обмотке катушки появляется высоковольтный ток, около 25 кВ, а в первичной — ток больше 300 В. В результате на свечах возникает высоковольтное напряжение, как в результате на свечах появляется искра.

Кроме того, он делает это таким образом, что время перезарядки катушки остается примерно неизменным. В противном случае катушка будет перегружена. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих с датчика Холла. Другими словами, все зависит от скорости мотора, чем выше скорость, тем раньше коммутатор начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно приступить к тестированию. В первую очередь нужно проверить искру на свечах — для этого можно использовать специальный разрядник. Безрезультатно.

АЗ-1 — устройство аварийного розжига, его можно использовать под дождем, при движении по лужам. Другими словами, мы можем назвать это заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезная для проверки работоспособности катушки зажигания, датчика Холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо выключателя, как только он подключен, нужно включить зажигание, бесконтактной системой зажигания с завода они не комплектуются. Конструктивно он состоит из следующих элементов:

Если какой-либо из первых четырех пунктов неисправен, система зажигания перестает работать и двигатель не запускается. Исправить ситуацию можно, запустив диагностику и сбросив неисправность.

Если в машине нет искры, можно найти причины по другому. Эта техника не требует использования специального приспособления или инструмента. В этом методе проверяется вся цепь зажигания, за исключением датчика Холла. Для выполнения этой работы нам понадобится небольшая проволока с изолированными концами и гвоздь или скрепка.

Первым делом отсоединяем от распределителя высоковольтный кабель. При проверке он должен располагаться примерно в 10 миллиметрах от минуса автомобиля. Далее следует включить зажигание. Отсоедините разъем от датчика Холла и подсоедините его конец к центральному контакту, к которому подключен зеленый провод.

Другим концом нашего провода несколько раз замыкаем землю накоротко. В момент короткого замыкания между массой и концом провода искры должны пройти. Если в автомобиле с карбюратором ВАЗ-2109 возникла искра, можно сделать вывод о неисправности датчика Холла или об отсутствии контакта. Часто внутри самого трамблера провода перетираются пластиной или просто откручивается разъем.

Перед проведением проверки необходимо подготовить следующий набор инструментов:

Как проверить силу искры на модуле зажигания

Большинство автовладельцев понимают, что в случае, когда «движок» начинает троить или плохо заводиться, проблема часто заключается в отсутствии искры. Поэтому проверка искры на инжекторе – эта такая манипуляция, которая не должна вызывать какого-либо затруднения у водителя, которому часто приходится сталкиваться с необходимостью ремонта в полевых условиях. Естественно, при себе следует всегда иметь набор из нескольких новых, или просто исправных свечей.

Поскольку отсутствие искры является наиболее частой причиной троения или трудного пуска мотора, а также неустойчивой его работы на холостом ходу, проверка искры на свечах проводится автомобилистами в первую очередь. Чтобы не выворачивать сразу все свечи, можно проверять их поодиночке – извлекая одну за одной с ГБЦ, одевая на них колпаки с проводом от катушки и заземляя каждую свечу на массу. Вращение стартера должно вызывать образование хорошей и яркой искры. При ее отсутствии можно заменить провод (желательно возить с собой запасной) или использовать тот, который заведомо является рабочим.

Снимая высоковольтные провода с модуля, имеет смысл предварительно их пронумеровать – это позволит избежать путаницы в дальнейшем. Проблемы, вызванные свечой или проводами таким образом становятся очевидными. Если же искра на свече так и не появилась, проблема кроется в самом модуле. Для того, чтобы точно определить это, поможет метод «подмены» – рабочий модуль можно на время «позаимствовать» с другого авто этой же модели. Если замена устраняет проблему, можно смело отправляться в автомагазин за новым.

Как проверить свечи зажигания самому

Проверить наличие искры и, вообще работоспособность, можно несколькими способами:

1. Завести двигатель и поочередно выдергивать высоковольные провода от свечей. Если свеча не работает, то звук и вибрация ДВС не изменятся. А, если отсоединить провод от работающей свечи, то сразу почувствуются изменения в работе мотора.
2. Заглушить двигатель. Открутить свечу, положить резьбой на корпус, например, на клапанную крышку, и, второй человек поворачивает ключ зажигания. Тому, кто держит свечу, лучше держать ее в резиновых перчатках или вообще отпустить. Его задача смотреть, есть ли искра, и какая она.
3. Спецустройство для проверки свечей — пистолет. В пистолет вставляется свеча и определяется есть или нет искры.
4. Самодельное устройство для проверки свечей — пьезозажигалка с проводом. Провод от модуля пьезозажигалки соединить со снятой свечой и сам блок пьезозажигалки положить на «массу», после чего нажать на кнопку на блоке.
5. Есть еще способ проверки давлением. Но, зачем использовать разного рода усложненные способы, когда первые два метода проверки свечей зажигания самые эффективные.

Как проверить искру

Время от времени приходится проверять работоспособность свечей, чтобы выяснить некоторые причины нестабильной работы. Есть 3 способа проверки искр свечей зажигания:

1. Проверяем на массу.
2. Проверяем электронным измерительным инструментом (мультиметром).
3. Ручной механический армейский способ проверки искры. Суть метода в том, чтобы сделать зазор на 4 мм. Если искра бьет точно по середине, то это отлично работающая свеча. Если при таком зазоре искра бьет в бок, то это уже плохо работающая свеча.

• перебои на холостых оборотах;
• троение ДВС;
• подергивание во время движения;
• увеличился расход топлива.

Почему нет искры, причины:

• залило свечи;
• пробитые высоковольтные провода;
• нарушен контакт;
• датчик коленвала вышел из строя;
• модуль зажигания вышел из строя;
• катушка зажигания (бобина) вышла из строя;
• коммутатор вышел из строя;
• неисправный трамблер;
• ресурс эксплуатации закончился (обычно ресурс до 50 тысяч км пробега);
• большие слои сажи на электродах свечей (из-за некачественного топлива и пересоса);
• наличие масла на электродах (избыток масла и изношены кольца);
• лаковые и шлаковые отложения на электродах (из-за различных присадок в маслах и топливе);
• расплавленные свечи;
• механическое повреждение составной свечи;
• контакт «массы» плохой;
• электронный блок управления (ЭБУ) работает с ошибками.

Заключение

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, в этом случае скорее всего пропала искра на инжекторе. Для определения неисправности надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на неё высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведёт к повреждению контроллера или модуля зажигания. Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи.

Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров.

Проверка приборов зажигания.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените её на любую исправную с любого цилиндра. Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещё и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика положения коленвала. Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнём проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определённых оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать. Если датчик исправен, то неисправен контроллер или провода, соединяющие его с катушками зажигания или модулем. Доказательством работы датчика положения коленвала, могут служить сырые свечи, вывернутые из цилиндров двигателя. Неисправность контроллера в 99% случаев связана с пробоем управляющего ключа (транзистора), который соединяет первичную обмотку катушек зажигания с минусом. Эта же основная причина неисправности модуля зажигания. Но если модуль зажигания залит компаундом и практически не подлежит ремонту, то контроллер в этом случае отремонтировать можно. В некоторых случаях с этим может справиться любой имеющий навык работы паяльником и немного разбирающийся в электронике. Неисправность датчика довольно редкое явление и зачастую связано с потерей контакта в штекерном соединении с датчиком, в следствии его загрязнения и замасливания, и обрыв или замыкание проводов, в следствии не правильной их укладки при ремонте.

Если при проверке будет установлено, что искра на свечи поступает, а двигатель при этом не заводится, то прочитайте статью «Не заводится инжекторный двигатель»
