Двигатель автомобиля ока: описание, характеристики и тюнинг

История двигателей ВАЗ 1111/11113

Перед разрабатывавшими автомобиль «Ока» инженерами стояла достаточно непростая задача – сделать компактное и доступное транспортное средство, выполненное из распространенных комплектующих и обладающее хорошей ремонтопригодностью. Аналогичные требования выдвигались и к двигателю – он должен был стать простым, надежным и легко чинящимся в случае поломки вне специализированных СТО с квалифицированным персоналом.

ВАЗ «Ока»:

В первых вариантах «Оки» разработчики применяли двухцилиндровый силовой агрегат от Daihatsu Quore на 30 лошадиных сил. С этим двигателем изготовили несколько прототипов. Но, хотя двигатель обладал отлаженной и надежной конструкцией, от его копирования отказались, поскольку иностранный силовой агрегат требовал высокого качества деталей мотора и культуры сборки. Кроме того, копирование требовало сборки двигателей «с нуля» и освоения соответствующего техпроцесса, а это сделало бы машину неприемлемо дорогой и серьезно сдвинуло время выпуска серийных образцов.

Тогда инженеры обратились к существующим в отечественном автопроме решениям моторов.

Мотор «восьмерки» был уже полностью отработан, поэтому для оснащения нового компактного молодежного авто было принято решение создать двухцилиндровый двигатель на базе «восьмерочного», который на тот момент был основным в производстве ВАЗа. Путем ряда технических манипуляций получился мотор 1111, которым и стали оснащать «Оку».

Недостатки, поломки и проблемы двигателя

К недостаткам Окинского силового агрегата можно отнести следующие неисправности:

Распределительный вал и коленчатый вал более надежны. Даже если они иногда терпят неудачу. Главное — соблюдать сроки обслуживания.

Сервисное обслуживание проводится каждые пятнадцать тысяч километров. При прохождении К масло меняют, в основном используют синтетическое. Потому что так надежнее. Если в силовой агрегат залить полусинтетику, замену смазки проводят через 8 тысяч километров пробега. Поскольку он быстро теряет свои свойства, в отличие от синтетики.

Через 50 тысяч километров необходимо заменить кулер. А зазоры клапанов нужно регулировать каждые 30 тысяч километров.

Цилиндро-поршневая группа

Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.

Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.

Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.

Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.

Тюнинг двигателя «Ока» и свап

Существует группа автолюбителей, для которых модель Ока благодаря ряду особенностей представляет особый интерес в плане тюнинга. Так как эта машина маленькая и легкая, при этом имеет слабый двигатель, не удивительно, что увеличение мощности такого мотора становится вопросом номер один.

Не трудно догадаться, что куда более эффективным решением в данном случае будет свап, то есть полная замена ДВС, а не попытка увеличить мощность имеющейся заводской версии. Чтобы понять, какой двигатель можно поставить на Оку, нужно проанализировать информацию о тех агрегатах, которые ставились на данную модель, но по тем или иным причинам в серию так и не попали.

Когда автопроизводство в России переживало кризис и АвтоВАЗ отказался выпускать моторы для Оки, для сохранения производства и соответствия двигателей экологическим требованиям на эту модель предпринимались попытки ставить агрегаты других производителей. В 2004 году была выпущена пробная партия из 15 машин с двигателем от Hyundai Atos, также на модель ставились украинские двигатели МеМЗ 245 и МеМЗ 247.1

В качестве итога отметим, что как и в случае с дизельной Нивой, автомобиль Ока также при желании можно оснастить другим мотором. Самым легким путем будет поставить такой мотор, который в качестве пробной версии уже устанавливал на данную модель сам производитель.

Если же говорить о настоящем свопе и установке такого ДВС, который на этой модели никогда не стоял, на практике на Оку хорошо подходят компактные 3-х цилиндровые дизельные двигатели Volkswagen. Еще в единичных экземплярах тюнеры устанавливали МеМЗ 245 или МеМЗ 247.1, после чего этот двигатель получал дополнительный турбонаддув.

Установка дизельного двигателя на внедорожник Нива вместо бензинового. Что нужно знать при замене родного двигателя Нивы, подходящие дизельные моторы и КПП.

Преимущества установки дизельного силового агрегата вместо бензина или ГБО. Выбор подходящего дизеля для ГАЗели и УАЗ (UAZ) на замену бензиновому мотору.

Линейка двигателей на Лада Икс Рей, доступные силовые агрегаты. Особенности и эксплуатационные показатели моторов на Lada Хray, инновации, надежность.

Рестайлинговый Фольксваген Поло седан с новым двигателем. Главные особенности нового мотора российской сборки CFN Е211 на Polo Sedan из Калуги.

Лада Веста: какое масло лучше заливать в двигатель данного автомобиля и как правильно выбрать смазочную жидкость. Рекомендации, полезные советы.

Тюнинг мотора Лада Веста, доступные способы увеличения мощности и улучшения характеристик силового агрегата Весты. Чип-тюнинг Лада Веста, что нужно знать.

Двигатель ока характеристики вес — Все о Лада Гранта

Технические характеристики ВАЗ 1111, 11113

Двигатель	0.65 л	0.75 л
Длина, мм	3200	3200
Ширина, мм	1420	1420
Высота, мм	1400	1400
Колесная база, мм	2180	2180
Колея передняя, мм	1210	1210
Колея задняя, мм	1200	1200
Клиренс, мм	150	150
Объем багажника минимальный, л	210	210
Объем багажника максимальный, л	650	650
Тип кузова/кол-во дверей	Хэтчбек/3
Расположение двигателя	Спереди, поперечно
Объем двигателя, см 3	649	750
Тип цилиндра	Рядный
Количество цилиндров	2	2
Ход поршня, мм	71	71
Диаметр цилиндра, мм	76	82
Cтепень сжатия	9.9	9.6
Количество клапанов на цилиндр	2	2
Система питания	Карбюратор
Мощность, л.с./об. мин.	29/5600	35/5600
Крутящий момент	44.1/3400	52/3200
Тип топлива	АИ-92	АИ-92
Привод	Передний	Передний
Тип КПП / кол-во передач	4	4
Передаточное отношение главной пары	4.54	4.3
Тип передней подвески	Амортизационная стойка
Тип задней подвески	Винтовая пружина
Тип рулевого управления	Шестерня-рейка
Объем топливного бака, л	30	30
Максимальная скорость, км/ч	120	130
Снаряженная масса автомобиля, кг	635	645
Допустимая полная масса, кг	975	975
Шины	135/80 R12
Время разгона (0-100 км/ч), с	30	24
Расход топлива в городском цикле, л	6	7
Расход топлива в смешанном цикле, л	4	4.3

Краткий обзор ВАЗ 1111

Автомобиль ВАЗ 1111 «Ока» — это микролитражный малогабаритный автомобиль, выпускавшийся с 1988 по 2008 год на нескольких отечественных автозаводах, в том числе и на АвтоВАЗе. Стоит заметить, что, как и многие советские автомобили, ВАЗ 1111 имеет свой прототип — модель, на базе которой он разрабатывался и производился. Но, «Ока» позаимствовала лишь дизайн кузова и небольшой набор технических решений. Двигатель и подвеска были разработаны уже советскими инженерами.

Технические характеристики ВАЗ 1111 были следующие: изначально модель оснащалась двухцилиндровым двигателем, который выдавал 29.7 лошадиных сил. В дальнейшем были разработаны двигатели мощностью 33 и 53 л.с. Модель завоевала свою популярность благодаря тому, что была одним и самых дешевых в обслуживании автомобилей, что делало её доступным для большего круга населения и способствовало распространению модели за рубеж. Среди множества модификаций стоит отметить некоторые наиболее значительные — это различные социальные версии автомобиля для инвалидов, а так же спортивные версии, имеющие более мощный двигатель и усиленную подвеску. На базе этого автомобиля были так же выпущены снегоходы и пикапы.

Производство модели было закрыто в 2008 году. К тому времени автомобиль выпускался СеАЗом. Одна из последних модификаций была оснащена инжекторным двигателем объемом 1 литр.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной пружиной, привод выключения сцепления — тросовый, с без зазорной установкой подшипника выключения сцепления. Коробка передач — 4-ступ., с синхронизаторами на передачах переднего хода. Передат. числа: I — 3,7, II — 2,06, III — 1,27, IV — 0,90, ЗХ — 3,67. Главная передача — цилиндрическая, косозубая, передат. число — 4.54. Привод колес осуществляется валами с шарнирами равных угловых скоростей.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 30 л, бензин АИ-93. Система охлаждения — 4.8 л. тосол А-40;

Система смазки двигателя — 2,5 л. Применяемые масла: М-6/10Г, при температурах от плюс 20 до минус 25 грС; М-6/12Г, при температурах от плюс 45 до минус 20 грС; М-5/10Г, при температурах от плюс 30 до минус 30 грС;

Картер коробки передач — 1,8 л, см. масла для двигателя;

Система гидропривода тормозов- 0,55 л, жидкости «Нева», «Томь», «Роса»; Гидравлические стойки передней подвески 2×0.27 л, МГП-10; Задние амортизаторы 2×0,143 л. МГП-10; Бачок омывателя ветрового стекла — 2,0 л, жидкость НИИСС-4 и смеси с водой.

Двигатель

Чем больше объём двигателя, тем мощнее машина, и тем, как правило, она больше. Нет смысла ставить малокубатурный мотор на большой автомобиль, двигатель просто не сможет справится с его массой, так же бессмысленно и обратное — ставить большой мотор на лёгкий автомобиль. Поэтому производители пытаются подобрать мотор. к цене машины. Чем дороже и престижней модель, тем большего объёма на ней двигатель и тем он мощнее. Бюджетные версии редко могут похвастать кубатурой свыше двух литров.

Объём двигателя выражается в кубических сантиметрах или в литрах. Кому как удобней.

Объем двигателя Лада 1111 Ока составляет от 0.6 до 1.0 л.

Мощность двигателей Лада 1111 Ока от 30 до 53 л.с.

o-ladagranta.ru

Описание

Перед моторостроителями АвтоВАЗа была поставлена довольно сложная задача – создать компактный мотор для новой модели концерна Лада 1111 «Ока».

К двигателю предъявлялись строгие требования – он должен быть простым в устройстве, надежным в эксплуатации и обладать высокой ремонтопригодностью.

После не совсем удачных попыток копирования иностранных микролитражных силовых установок инженерами завода было принято решение о создании мотора на основе своих двигателей.

Для экономичности производства и удешевления самого агрегата за базовую модель был взят уже выпускаемый ВАЗ-2108.

В 1988 году конструкторы предъявили первый экземпляр созданного двигателя ВАЗ-1111. Руководством образец был одобрен и поступил в серийное производство. Выпуск мотора продолжался до 1996 года. За это время агрегат неоднократно модернизировался, но схема конструкции оставалась прежней.

ВАЗ-1111 представляет собой двухцилиндровый бензиновый атмосферник объемом 0,65 литра, мощностью 30 л. с и крутящим моментом 44 Нм.

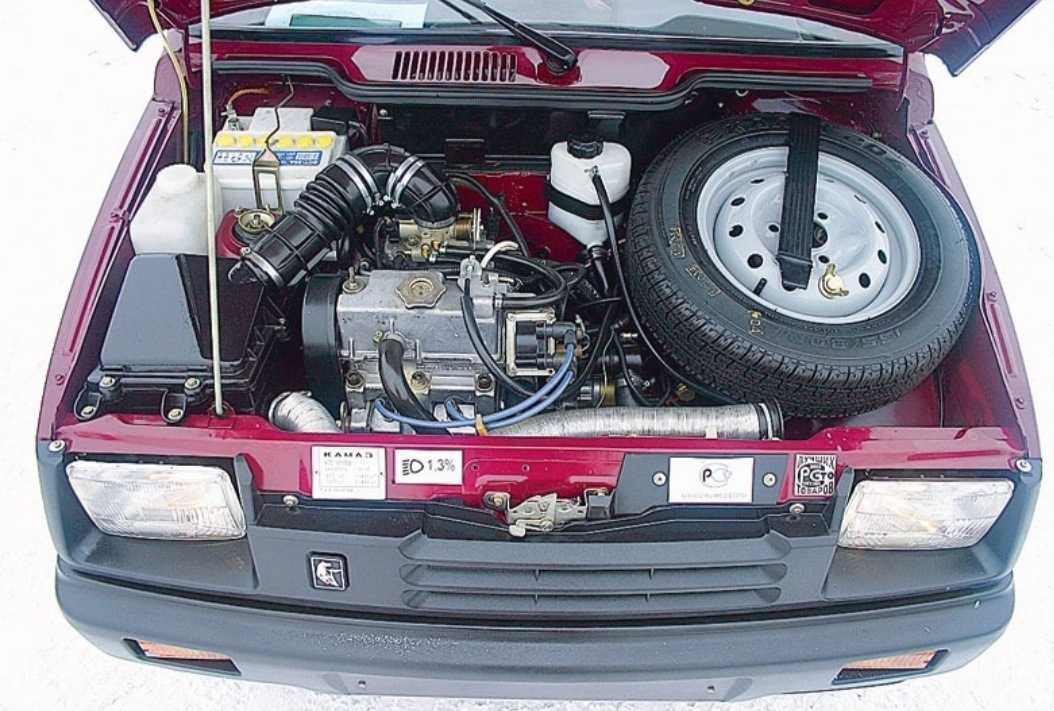

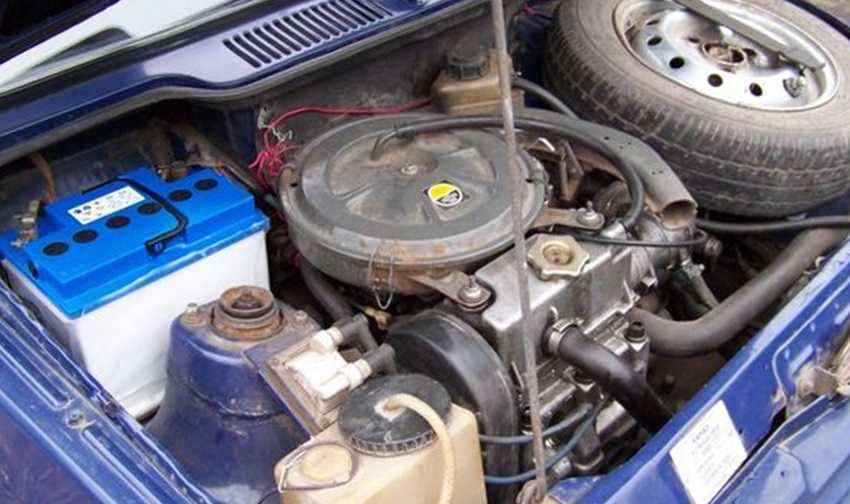

ВАЗ-1111 под капотом Оки

По сути является половиной 1,3 литрового двигателя ВАЗ-2108. С 1988 по 1996 годы устанавливался на Лада Ока.

Блок цилиндров отлит из высокопрочного чугуна. Не гильзованный. Цилиндры расточены в теле блока. В нижней части имеются три опоры коленчатого вала.

Коленвал изготовлен из магниевого чугуна. Включает три коренных и две шатунных шейки с их высокоточной обработкой.

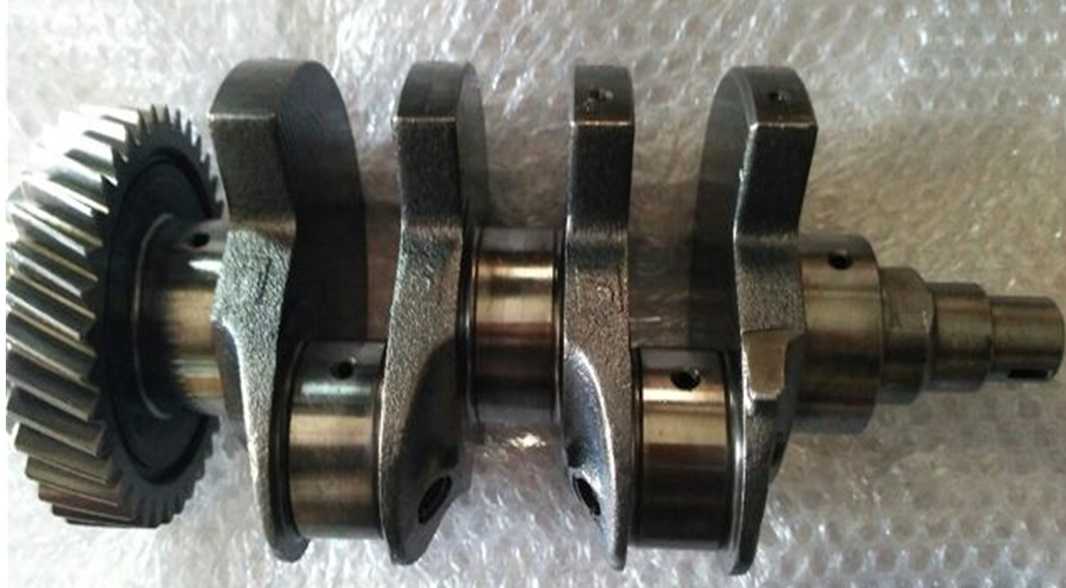

Коленвал ВАЗ-1111

Четыре щеки вала выполняют роль противовеса с целью снижения инерционных сил второго порядка (гашение вибрации крутильных колебаний). Дополнительно для этой же цели служат уравновешивающие валы, вмонтированные в двигатель и получающие вращение от коленчатого вала.

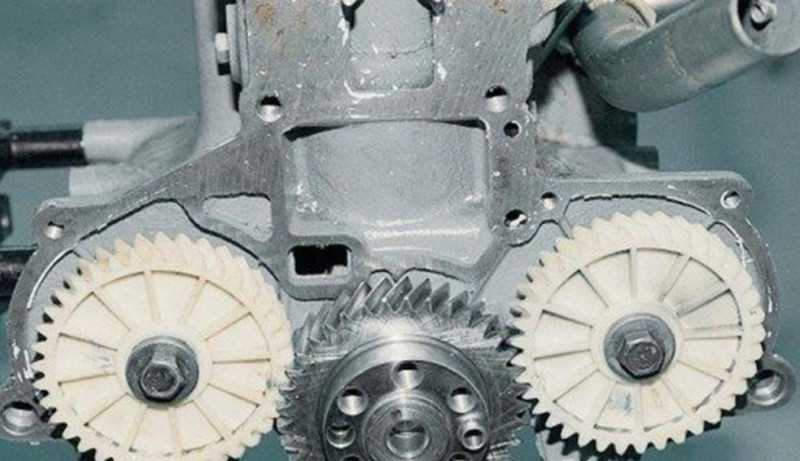

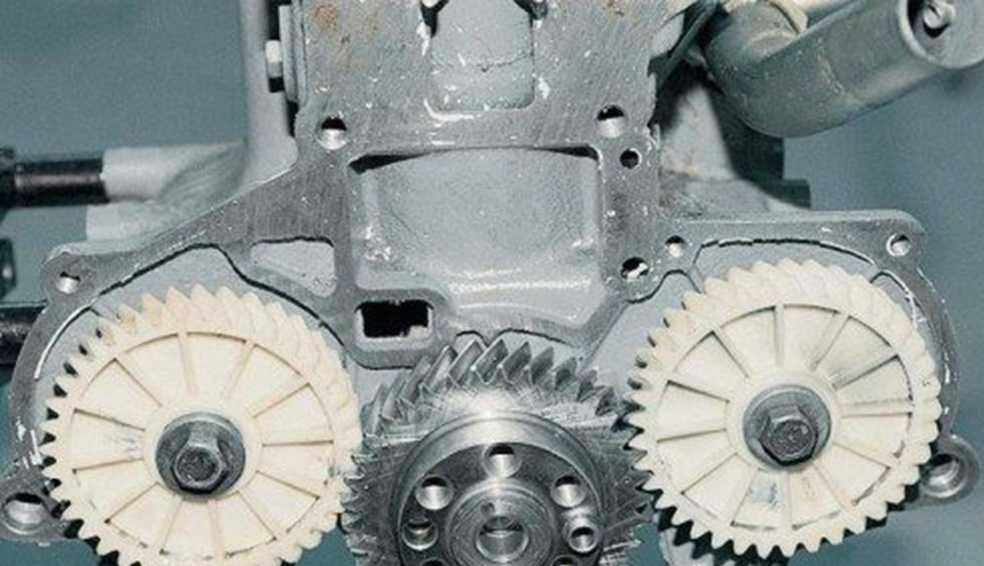

Шестерни привода уравновешивающих валов

Еще одна особенность заключается в возможности переворота маховика. При износе зубьев венца с одной стороны появилась возможность использовать неизношенную часть.

Поршни алюминиевые, выполнены по традиционной схеме. Имеют три кольца, два из которых компрессионные, одно маслосъемное. Палец плавающего типа. Днище не имеет специальных углублений под клапаны. Поэтому при контакте с последними их загиб неизбежен.

Головка блока алюминиевая. В верхней части расположены распредвал и клапанный механизм. Каждый цилиндр имеет два клапана.

Особенностью механизма ГРМ является отсутствие подшипников распредвала. Их заменяют рабочие поверхности постелей крепления. Таким образом при их предельном износе приходится заменять всю ГБЦ.

Привод ГРМ ременный. Ресурс ремня не высокий – после пробега 60 тыс. км его необходимо заменять.

Система смазки комбинированная. Маслонасос взаимозаменяем с насосом от ВАЗ-2108, а масляный фильтр – от ВАЗ-2105. Особенность системы состоит в строжайшем запрете перелива масла выше нормы (2,5 л).

Система питания топливом карбюраторная на ВАЗ-1111, но была и инжекторная (на ВАЗ-11113). Топливный насос отличается от базовой модели направлением и диаметром штуцеров. Кроме того, получил изменение его привод – вместо электрического стал механическим.

Зажигание электронное, бесконтактное. Характерная особенность – напряжение подается на обе свечи одновременно.

В целом ВАЗ-1111 получился компактным, достаточно мощным и экономичным. Такие показатели достигнуты благодаря усовершенствованной камеры сгорания, повышенной степени сжатия, оптимальному подбору регулировок систем питания топливом и зажигания.

Дополнительно снижены механические потери за счет сокращения количества цилиндров.

Размеры поршневой

Дефектовка деталей двигателя

При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по диаметру и массе, а также поршневые пальцы к поршням по диаметру и шатуны по массе.

На днище поршня выбиты следующие данные:

1 — класс поршня по отверстию под палец (1, 2, 3)2 — класс поршня по диаметру (А, B, C, D, E)3 — стрелка, показывающая направление установки поршня4 — группа по массе (нормальная — «Г», увеличенная на 5 г — «+», уменьшенная на 5 г — «-«)5 — ремонтный размер (диаметр увеличен на 0,4 мм — D, на 0,8 — Е)

Класс цилиндров (А, B, C, D, E) выбит на нижней плоскости блока (привалочной плоскости под масляный картер).

Подбор поршней

Для удобства подбора поршней к цилиндрам по диаметру те и другие делятся на пять классов: A, B, C, D, E (через 0,1 мм). В запасные части поставляются поршни номинального размера трех классов A, C, E и двух ремонтных размеров. Первый ремонтный размер – увеличенный на 0,4 мм, второй – на 0,8 мм.

По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы.

Для поршней ремонтных размеров в запчасти поставляются кольца ремонтных размеров, увеличенных на 0,4 и 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.

Номинальные размеры диаметров цилиндров и поршней, мм

При подборе поршней к цилиндрам определите зазор между ними как разность между замеренными диаметрами поршня и цилиндра.

Номинальный зазор установлен 0,025- 0,045 мм, предельно допустимый — 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Под ремонтный размер растачивают оба цилиндра, даже если зазор между поршнем и цилиндром превышает предельно допустимый только в одном цилиндре.

Поршневые пальцы делятся по диаметру на три класса (1, 2, 3) через 0,004 мм. Класс пальца маркируется на его торце краской. Класс поршня по пальцу выбит на днище поршня, а класс шатуна по пальцу – на крышке шатуна.

Размерные классы поршневых пальцев и поршней

Подбор вкладышей коленчатого вала

Номинальный диаметр шеек коленчатого вала, мм:

коренных   50,799-50,819шатунных   47,830-47,850

Шейки коленчатого вала можно прошлифовать до одного из четырех ремонтных размеров с уменьшением номинального диаметра шеек, мм:

первого   на 0,25   третьего   на 0,75второго   на 0,5   четвертого   на 1,00

Номинальная толщина вкладышей, мм:

коренных   1,824-1,831шатунных   1,723-1,730

Вкладыши поставляются в запасные части также четырех ремонтных размеров, увеличенной толщины, мм:

первого   на 0,25   третьего   на 0,75второго   на 0,5   четвертого   на 1,00

Зазоры между вкладышами и шейками коленчатого вала, мм:

для коренных подшипников: номинальный — 0,026-0,073, предельно допустимый — 0,11;для шатунных подшипников: номинальный — 0,02-0,07, предельно допустимый — 0,1.

Биение коленчатого вала должно составлять, мм:

по средней коренной шейке и посадочной поверхности под ведущую шестерню масляного насоса — не более 0,03;по посадочной поверхности под маховик — не более 0,04;по посадочной поверхности под шкивы и сальники и под шестерню привода уравновешивающих валов — не более 0,05.

Размеры полуколец, поставляемых в запчасти: номинальный — 2,31-2,36 мм и ремонтный (увеличенный на 0,127 мм) — 2,437-2,487 мм.

Осевой зазор коленчатого вала: номинальный — 0,06-0,26 мм, предельно допустимый — 0,35 мм.

Типичные поломки ВАЗ 11113 ОКА

• Проблемы со стартером
• Неисправности карбюратора
• Проблемы холостого хода
• «Выстрелы» из выхлопной трубы
• Запах бензина
• Повышенный расход топлива
• Повышенный расход масла
• Горит контрольная лампочка давления масла
• Перегрев двигателя
• Посторонние шумы при движении
• Проблемы с тормозной системой

Салон

Как вы понимаете, это бюджетная машина и в ней нет ничего удивительного. Здесь очень мало свободного места, все обшито однотонной тканью. Руль может быть разным, он максимально простой. Панель приборов выполнена в старинном стиле, такая же присутствует на ВАЗ 2101.

В салоне есть несколько кнопок для управления светом, обогревом окон и так далее. Есть место для магнитолы, есть и прикуриватель. К тому же наличие перчаточного ящика доставляет удовольствие.

В целом интерьер максимально простой, вам нравятся и простые вещи. Качество явно на слабом уровне, но с этим ничего не поделаешь. Безопасность просто отвратительная, в подкапотном пространстве есть запаска, которая при ударе спереди летит водителю в лицо. Багажник — важная часть для такой машины, его объем составляет 210 литров, но если сложить сиденья, то получится 630 литров.

Этот автомобиль теперь без проблем можно приобрести в любом городе. В среднем эту модель можно без проблем найти при бюджете 40 000 рублей. Я должен сделать это? Да, если вам нужна машина, но у вас нет денег, у вас нет выбора, с этим ничего не поделать.

Ока — очень экономичная машина, у нее такие же поломки, как у ВАЗ 2108, она не удобна и от нее не ждешь скорости, у нее только одно преимущество, у нее небольшой расход топлива и очень низкая цена.

Обслуживание

В данный раздел входит не только замена масла, но и регулировка зазоров в клапанном механизме.

Первым делом стоит рассказать про самое простое, замена моторного масла.
Для этого вам потребуются следующие инструменты:

• ключ на 17;
• небольшая емкость под отработавшую жидкость;
• новое масло;
• отвертка.

Перед началом работ нужно заглушить мотор автомобиля и установить опоры под колеса. Это нужно для безопасности, чтобы во время работ не приключилось неожиданностей.

Замена масла

Если вы хотите полностью заменить тип масла (если тип масла остается прежним, то ниже указанные действия проводить не нужно):

• сначала промойте всю систему промывочным маслом;
• Для этого нужно немного влить жидкость до нижней отметки и запустить двигатель от Оки. Специалисты рекомендуют дать ему поработать в течение 10 минут. За это время специальная жидкость пройдет несколько раз по всей системе и соберет весь шлак.
• После этого можно слить ее и заменить масляный фильтр. Это нужно для того, чтобы новое масло не получило неизвестных веществ во время прохождения фильтра.
• Заливать моторное масло следует до верхней отметки, до максимума. Далее ждем около 10 минут и при необходимости доливаем моторную жидкость.

ПЕРЕЧЕНЬ РАБОТ:

1. Повернуть крышку горловины и снять ее;
2. Убрать пробку сливного отверстия под двигателем автомобиля. Это нужно для того, чтобы старое масло слилось в специальную емкость;
3. Завернуть пробку обратно;
4. Стоит помнить, что во время сливания масло очень горячее. Далее можно отвернуть масляный фильтр и убрать его в сторону. Больше он не понадобится;
5. Для откручивания фильтра лучше использовать специальный ключ;
6. Заполняем новое масло в полость фильтра до середины;
7. Не нужно забывать про смазывание уплотнительного кольца, которое располагается на фильтре;
8. Заливаем новое моторное масло в горловину до максимума и заворачиваем крышку;
9. Запускаем мотор и даем ему поработать в течение нескольких секунд. За это время можно проверить наличие подтеканий и уровень масла. При необходимости его можно увеличить.

Регулировка зазора

Для компенсации расширения деталей во время работы конструкторы предусмотрели специальный зазор между стержнем клапана и самим кулачком. При увеличении зазора клапана могут не открываться, а при уменьшении не закрываться. За этим нужно следить практически каждый день.

Проверять зазор нужно только на холодном двигателе, когда все детали находятся в стандартном состоянии. Минимальный зазор впускного клапана должен быть 0,2 миллиметра, а выпускного 0,35 миллиметра. Если этого не соблюдать, то двигатель Ока будет работать нестабильно, с некоторым шумом и свистом.

Клапана нужно считать от ремня распределительного вала: 1-й и 4-й клапаны выпускные, а 2-й и 3-й впускные. Стоит отметить, что порядок регулировки не важен. То есть проводить регулировку можно в любой последовательности.

Для данной работы вам потребуется ключ на 10, набор отверток, щупов и приспособления для регулировки зазоров. Если прокрутить коленчатый вал не получается, то можно использовать следующий совет. Включите четвертую передачу и очень медленно прокатите транспортное средство до того момента, пока кулачок не займет свое положение.

ПЕРЕЧЕНЬ РАБОТ:

Снять воздушный фильтр;
Прикрыть карбюратор специальной тряпкой, чтобы ничего туда не попадало;
Открутить крышку головки блока цилиндров;
Несколько раз провернуть коленчатый вал специальным ключом. Для упрощения данного действия можно включить передачу и вывернуть свечи зажигания;
Метки шкива генератора и передней крышки должны совпасть. Если этого не случилось, значит, вы не до конца провернули колесо. Во время данного действия можно приступать к регулировке клапанов автомобиля

Стоит обратить свое внимание на то, что на крышке находятся две метки. Ориентироваться надо только на длинную метку;
Далее следует измерить тепловой зазор при помощи плоского щупа

Эти значения можно записать в тетрадку и сравнить с номинальными в специальном руководстве;
Прикрепить на крышку специальное устройство;
Надеть шайбы и провернуть их;
Нажать на рычаг и утопить толкатель. Вставить фиксатор под распределительный вал так, чтобы выступ зафиксировал толкатель;
Далее можно поддеть регулировочную шайбу и вынуть ее. Записать толщину шайбы;
Рассчитываем толщину новой шайбы по формуле: H = B + A — C,
где H — толщина новой шайбы;
B — толщина старой шайбы;
A — значение измеренного зазора;
C — номинальный зазор;
Устанавливаем ее в толкатель и производим действия в обратном порядке;
Проворачиваем коленчатый вал на 360 градусов и регулируем тепловой зазор;
Устанавливаем детали в обратном порядке, чтобы двигатель Оки был в прежнем состоянии.

Мотор ВАЗ 11113

Этот двигатель появился позднее как доработка того же мотора от «восьмерки», когда последний довели до объема в 1.5 литра (ВАЗ-21083). Двигатель снова был «располовинен», и в итоге получился агрегат на 750 кубов. Внешний вид моторов 1111 и 11113 одинаков, изменения коснулись только внутренней части. Автомобиль с этим мотором получил название LADA OKA.

Так, был увеличен до 81 мм. диаметр поршня мотора (с 76). Инженеры установили дополнительную охлаждающую систему для камеры сгорания и сделали толще межцилиндровые перегородки.

Дополнительное охлаждение оказалось необходимым из-за повышенного тепловыделения нового двигателя: без него поршни часто клинили, задирались стенки цилиндров, возникали другие неисправности, типичные для перегрева мотора.

Обновленный мотор сделался мощнее на 3-5 лошадиных сил, хотя и остался по-прежнему карбюраторным. В остальном двигатель ВАЗ 11113 технические характеристики получил почти не отличающиеся от «младшего брата», в частности, экостандарт остался Евро-0, прежним осталось и устройство системы топливоподачи (карбюратор). Основные параметры:

• рабочий объем – 749 кубов;
• развиваемая мотором мощность: 33 силы;
• штатный крутящий момент: 50 Нм на 3200 оборотах;
• горючее: 92 бензин:
• расход топлива: до 6.2 л. на «сотню».

Так выглядит заводской инжектор-кит для 11113-го мотора:

Существуют и «самодельные» проекты установки инжектора с последующими доработками мотора – компрессором, перепрошивкой ЭБУ инжектора, и т.д. Кроме того, на заводе СеАЗ до прекращения производства «Оки» выпускалась модель с двигателем 11116 – лицензированным трехцилиндровым инжекторным мотором китайского происхождения TJ 376 QE. Этот мотор развивает до 53 сил и соответствует нормам Евро-2.

Блок цилиндров

Картер силовой установки вылит из чугуна. Как и на всех ВАЗ-овских моделях, цилиндры не вставные, а расточены в блоке. По всему блоку проходят каналы системы охлаждения (так называемая «рубашка).

Поскольку силовой агрегат – двухцилиндровый, рядный, то в нижней части блока располагается только три опоры для коренных шеек коленвала. В процессе производства высокоточная обработка рабочих поверхностей этих опор выполняется заодно с крышками.

В результате каждой опоре соответствует своя крышка и менять их местами нельзя, иначе возможен разрыв коленчатого вала во время эксплуатации авто. Чтобы исключить вероятность установки крышки на не свое место при ремонте силового агрегата, на них нанесены метки.

Головка блока цилиндров – цельнолитая, алюминиевая. Поскольку ГРМ у мотора – с верхним размещением распредвала, то в ГБЦ предусмотрены постели для вала. Для установки распредвала сделано три постели с крышками. Подшипники вала отсутствуют, их роль играют рабочие поверхности постели и крышки (поэтому при сильном износе опор замене подлежит головка целиком).

В ГБЦ также располагаются и клапаны ГРМ (по 2 на каждый цилиндр). Как обычно, впускной клапан, для обеспечения лучшей наполняемости цилиндра горючей смесью, обладает большим диаметром, чем выпускной.

Фиксация ГБЦ к блоку осуществляется 6-ю болтами. При затяжке крепежей используется определенная схема, что исключает вероятность «перекоса» головки.

Болты требуют этапного закручивания с повышением момента затяжки. Усилие на болтах крепления ГБЦ имеет строго определенные величины, поэтому затягивание необходимо выполнять динамометрическим ключом.

Распределительный вал изготовлен из чугуна, имеет высокую степень обработки рабочих поверхностей – опорных шеек и кулачков. Помимо воздействия на клапана, распредвал также приводит в действие вакуумный бензонасос, для чего на задней его части имеется эксцентрик.

Регулировка тепловых зазоров на моторах «Ока» осуществляется специальными шайбами, устанавливаемыми между кулачками распредвала и клапанами.

Коленчатый вал представляет собой отливку из магниевого чугуна с последующей высокоточной обработкой рабочих поверхностей. Он имеет 3 коренных шейки и 2 – шатунных. 4 щеки вала, находящиеся между шейками, выполняют роль противовесов, снижающих вибрацию мотора при работе. Смазка рабочих поверхностей коленвала осуществляется посредством масляных каналов, проделанных внутри вала.

В передней части коленвала предусмотрены посадочные места под шестерню привода ГРМ и приводного шкива генератора. Сзади помимо фланца для крепления маховика располагается шестерня уравновешивающих валов.

Маховик – отлит из чугуна, зубчатый венец на него посажен «на горячую».

Особенностью маховика является возможность его «переворота». То есть, при сильном износе венца с одной стороны, маховик можно перевернуть, чтобы начать использовать неизношенную часть зубьев.

Подшипники трения коренных и шатунных шеек изготовлены из мягких оловосодержащих сплавов. У опорных элементов коренных шеек на рабочей поверхности проделаны специальные канавки для подачи смазки. Для правильной установки подшипников на их краях имеются специальные засечки.

Уравновешивающие валы предназначены для снижения вибрации силовой установки (а вибрирует он значительно из-за синхронного хода поршней). Представляют они собой два вала, установленные параллельно коленвалу и взаимодействующие с ним посредством шестерен.

Примечательно, что шестерни изготовлены не из металла, а из текстолита или пластика. Поскольку особой нагрузки при работе эти шестерни не испытывают, то особая прочность им не требуется. К тому же использование текстолита и пластика позволило снизить общий вес силового агрегата.

Нижние головки шатуна, как и опоры коленвала, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки и не установить их неправильно, имеются метки.
