Самостоятельный съем датчика

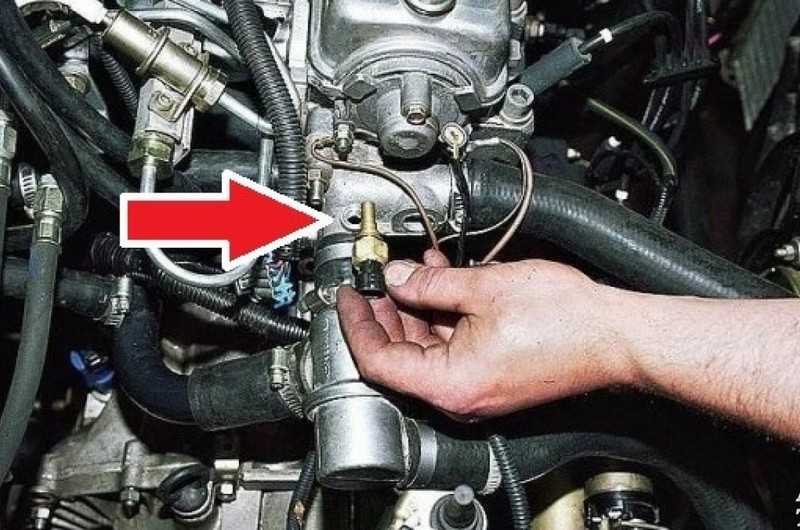

Прежде чем снимать ДТОЖ с ВАЗ-2114, нужно демонтировать воздушный фильтр, чтобы он не мешал при работе. Далее предстоит сделать следующее:
- Слить охлаждающую жидкость. Следует обязательно учесть, что сливать тосол или антифриз нужно лишь с холодного двигателя и перед работой подготовить тару, в которую будет сливаться жидкость. Емкость нужно подставить под низ радиатора, аккуратно отвинтить пробку для слива и выждать около 15 минут, чтобы жидкость полностью стекла.
- Резиновый защитный слой аккуратно снимается с датчика.
- Используя ключ на 21, выкручивается прибор.
- Осматривается маркировка измерителя, чтобы новый датчик удалось установить согласно основной системы.
- На место пришедшего в непригодность прибора устанавливается новый, учитывая при этом маркировку. Перед установкой специалисты рекомендуют нанести на резьбу качественный герметик, чтобы предотвратить утечку тосола или антифриза.
- Охлаждающая жидкость заливается до нужного уровня в радиатор и в блок цилиндра двигателя.
На этом этап замены пришедшего в непригодность ДТОЖ ВАЗ-2114 будет считаться оконченным, и, как многие могут убедиться, такая работа довольно проста. Но если все же при замене или при выяснении причины неисправности ДТОЖ возникнут трудности, на помощь автолюбителю придет обучающее видео, которое посмотреть на веб-ресурсе можно в самое удобное для себя время.
Как вам статья?
Мне нравитсяНе нравится
Возможные поломки ДТОЖ
Мы назовём самые часто встречающиеся неисправности, которые связаны с нарушениями в работе прибора: сбой в контактах или разрывы, при которых теряется изоляция, вентилятор не функционирует по требованию.
Среди признаков поломки можно выделить следующие неисправности:
- При непрогретом двигателе вентилятор начинает включаться в работу;
- Двигатель достаточно разогрет, но его работу можно считать неудовлетворительной;
- Наблюдается чрезмерный расход топлива.
Среди распространённых ошибочных убеждений существует одно: молодые и неопытные автомобилисты не видят разницы межу двумя понятиями: ДТОЖ и датчиком указателя температуры ОЖ.
Загорается лампочка на ваз. С чего начать диагностику, если горит лампочка инжектора? Горит лампочка инжектора: что говорят датчики
- выключен – когда ключ отсутствует в замке зажигания;
- режим ожидания — бск ваз 2114 переходит в него когда ключ в замок зажигания вставлен,но остается в позиции «Выключено», если открыть дверь, будет выдаваться ошибка о забытом ключе. Необходимо закрыть дверь или вынуть ключ для остановки звукового сигнала;
- тест – включается, когда ключ в замке зажигания поворачивают в позицию «Зажигание». Звуковой сигнал и включение всех лампочек системы сигнализируют о исправности прибора. После производится тестирование всех систем, датчики при этом находятся в выключенном состоянии;
- предварительный тест — после окончания тестирования блок индикации ваз 2114, если присутствуют неисправности, то диод отвечающий за определенный параметр начинает мигать в течении 8 секунд, после чего равномерно горит, пока ключ не будет возвращен в позицию «Выключено». Мигание индикатора сопровождается ритмичным звуковым сигналом;
- тест при работающем двигателе – данный режим для бск 2114 является завершающей стадией контроля. Контроль параметров датчиков переходит в спящий режим. Он осуществляет лишь периодический дополнительный контроль работоспособности автомобиля. Все неисправности, возникшие в этом режиме, запоминаются до конца поездки и лампочки горят ровным светом.
Датчик температуры ВАЗ 2114: где находятся, замена
Блок индикации бортовой системы контроля ваз 2114 – является контрольной электронной схемой со звуковыми сигналами и световыми индикаторами в количестве 7 штук.
Признаки неисправности датчика температуры охлаждающей жидкости
Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.
Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:
- На приборной панели ТС горит Check Engine или появился значок термометра;
- Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
- Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
- Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.
Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.
Причины поломки датчика температуры ОЖ
Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.
В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:
Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры.
Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи.
Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали.
Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения
Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха.
Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.
Можно ли ездить со сломанным датчиком или без него
Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.
Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.
Модуль зажигания (МЗ)
Модуль зажигания устанавливается на 8-ми клапанных двигателях на площадке, которая крепится к блоку цилиндров. В 16-ти клапанных двигателях ВАЗ 2114 используются индивидуальная катушки зажигания. Предназначен модуль для формирования мощной высоковольтной искры необходимой для воспламенения топливовоздушной смеси в камере сгорания автомобиля. Имеет две катушки каждая, из которых отвечает за два цилиндра. При выходе из строя одной из катушек перестают работать сразу 2 цилиндра.
Признаки неисправности МЗ:
- Не работает несколько цилиндров (чаще всего два);
- Увлечённый расход топлива;
- Вибрации ДВС;
- Потеря мощности и тяги;
Категория: Датчики
Как менять датчика температуры охлаждающей жидкости
Когда датчик уже не отремонтировать, приходит время его замены, как это сделать читайте ниже.
Что потребуется для замены
Если производить замену датчика то нужно в первую очередь иметь при себе все необходимые инструменты в которые должен входить в обязательном порядке гаечный ключ на 19 и хороший герметик, для того чтобы при любых обстоятельствах при замене и при заливании жидкости из места где устанавливаются приборы, может быть небольшая течь и в этом случае придется снова снимать датчик или устранять эту проблему по другому.
Как происходил замена: пошаговый процесс
В первую очередь нужно выключить зажигание и отсоединить провод от аккумуляторной батареи.
Слить жидкость из радиатора но не обязательно сливать ее полностью, можно оставить до того места чтобы уровень находился ниже датчика
Для удобной работы при замене датчика снимается воздушный фильтр и выворачивается из системы патрубка.
Следует всегда проверять датчик температуры охлаждения для того что в нее может попасть воздух в термостат из-за которого возможен перегрев двигателя и при этом возможно изменение показания температурного датчика.
Режим датчика температурной жидкости охлаждения влияет на многие технические показатели которые подлежат контрольному управлению и нужно помнить что этот прибор является не самым последним элементом в работе автомобиля.
Также при замене датчика если у него внутреннее сопротивление его можно проверить с помощью вольтметра или омметра, и датчик не показывает никакого сопротивление здесь тоже должна произойти замена.
В заключении датчик температуры охлаждения должен проверяться на наличие утечек жидкости , при которых если случается такая необходимость , то необходимо полностью проверить радиатор .Если все таки не выходит устранить такую утечку жидкости , то в таких вариантах следует переустановить датчик температуры, при том что большая часть герметика желательно термостойкого наносится на резьбовую часть краников или можно поменять медную шайбу.
Когда датчик охлаждающей жидкости достигает определенной температуры он закрывается или открывается, измерить его можно также вольтметром и поймать эти резкие колебания в напряжении во время прогрева датчика охлаждающей жидкости.
Работая с датчиком охлаждения нужно соблюдать полную осторожность, при повреждении этого прибора нарушается вся нормальная работа системы управления, при этом пока не остынет двигатель не рекомендуется его снимать.
Проверка термистора на работоспособность
Когда уже результат нашего труда находится перед нами, можно проверить всю работоспособность и правильность показаний. Сделать это можно при помощи:
- Градусника.
- Емкости с водой.
- Омметра.

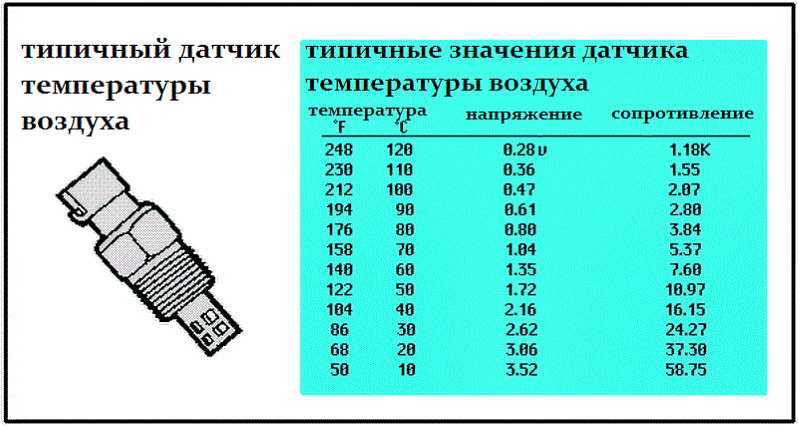

- Таблицы соответствия теплоты электрическому сопротивлению. В основе работы элемента стоит принцип измерения сопротивления в зависимости от температуры.
Если показания ДТОЖ вашего ВАЗ 2114 отличаются от ниже представленных, то этот элемент необходимо заменить. Ведь отремонтировать прибор практически невозможно. При двадцати градусах электрическое сопротивление должно быть на уровне 3520 Ом, при сорока градусах – 1459 Ом, а при кипятке – 177 Ом. Если везде порядок, то проблема может таиться в другом месте, как термостат.
Как самостоятельно подключить датчик температуры воздуха
Сам механизм имеет два контакта, один из которых необходимо подключить к «массе» автомобиля, а второй к ЭБУ. Но, перед началом проведения всех работ необходимо убедиться в том, что бортовой компьютер поддерживает совместную работу с конкретным типом датчика. Информацию можно посмотреть в документации.
Что касается самой установки, то здесь нет никаких сложностей. Необходимо всего следовать инструкции по подключению ДТНВ. После подключения датчика следует убедиться в том, что на дисплее панели приборов отображается корректная температура.
Если же по-прежнему высвечивается неправильный показатель температуры наружного воздуха, следует «перезапустить» бортовой компьютер. Стоит всего лишь снять плюсовую клемму на 5-10 минут, после чего обратно подсоединиться. После проделанной операции ДТНВ должен начать показывать соответствующую действительности температуру окружающей среды.
Как проверить ДТОЖ?
При проявлении признаков выхода из строя ДТОЖ следует проверить его работоспособность. В некоторых случаях некорректная работа системы охлаждения может быть связана с повреждениями проводки.Проверить ДТОЖ можно самостоятельно в бытовых условиях. Для этого понадобится мультиметр и термометр для воды. Для диагностики устанавливают переключатель мультиметра в режим измерения сопротивления. После этого помещают рабочую поверхность детали в ёмкость с водой.
В процессе проверки важно следить за тем, чтобы жидкость не попадала на клеммы изделия. Несоблюдение этого правила приведёт к получению неверных данных. С помощью мультиметра измеряют сопротивление между контактными площадками
При повышении температуры жидкости в емкости показатели сопротивления должны изменяться. На фото ниже представлена таблица зависимости. Следует учитывать, что показатели могут незначительно отличаться индивидуально для каждого случая
С помощью мультиметра измеряют сопротивление между контактными площадками. При повышении температуры жидкости в емкости показатели сопротивления должны изменяться. На фото ниже представлена таблица зависимости. Следует учитывать, что показатели могут незначительно отличаться индивидуально для каждого случая.
Если в процессе диагностики удалось определить, что датчик рабочий, необходимо проверить целостность проводки. В некоторых случаях происходит замыкание контактов между собой. Это приводит к нарушениям в работе системы охлаждения. Вышедший из строя датчик подлежит замене. Ремонт детали в домашних условиях невозможен.
Ремонт
Если вы обнаружили подтёки на входе и выходе шлангов в бачок, нужно просто заменить их зафиксировав новыми хомутами. При этом желательно посадить новые шланги на герметик. Заметив подтёки жидкости из-под крышки бачка её нужно заменить. Но что делать если вы обнаружили неисправность в пути и поблизости нет автомагазина? Попробовать на время устранить неисправность нужно своими силами и для этого:
- Подождать когда охлаждающая жидкость остынет и упадёт давление в расширительном бачке.
- Открутить крышку бачка.
- При помощи отвёртки или ножа вынуть из крышки резинку и пружину клапана
- Пружину нужно укоротить на несколько витков, откусив их плоскогубцами или просто обломав.
Такого ремонта должно хватить на какое-то время, даже если резиновый уплотнитель крышки изношен.
При первой возможности купите крышку бачка. Как отмечалось ранее на моделях семейства ВАЗ 08 -15 эта деталь идентична.
В том случае если расширительный бачок получил механическое повреждение: лопнул, протёрся, то можно отремонтировать и его, заклеив. Но такой ремонт нежелателен по причине ненадёжности, да и замена не вызовет больших проблем, ни технических, ни финансовых.
Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

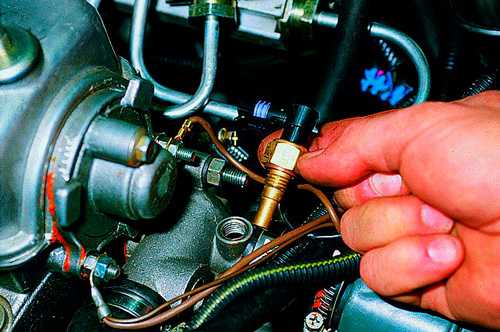

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.
Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.
Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
| Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
| 5 | 7 280 | 45 | 1 188 |
| 10 | 5 670 | 50 | 973 |
| 15 | 4 450 | 60 | 667 |
| 20 | 3 520 | 70 | 467 |
| 25 | 2 796 | 80 | 332 |
| 30 | 2 238 | 90 | 241 |
| 40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Проверка работоспособности ДТОЖ
Для того чтобы проверить работоспособность вышеуказанного датчика, необходимо:
Завести автомобиль и обратить внимание на приборную панель. Если стрелка температуры показывает максимальное значение, в то время как двигатель все еще холодный, следует отсоединить все имеющиеся контакты от температурного измерителя
Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик.
Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля.
Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители.
В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры.
Существует и еще один проверенный метод, следуя которому нужно произвести такие действия:
- мультиметр выставляется в режим омметра;
- запасаемся термометром, способным показать температуру, превышающую 100 градусов по Цельсию и емкость, выдерживающую горячий антифриз;
- щупы мультиметра закрепляются к выходу и корпусу датчика;
- датчик температуры отсоединяется и кладется в тару, в которую предварительно была налита охлаждающая жидкость;
- наблюдаем за показателями термометра и омметра.
В том случае, если данные показатели не сочетаются, можно смело утверждать, что ДТОЖ находится в неисправном состоянии.
Если ДТОЖ не показывает температуру двигателя ВАЗ-2114, конечно же, можно попытаться заменить его своими руками. Но сделать это можно лишь в том случае, если вы хотя бы немного разбираетесь в автомобилях. В ином случае лучше всего обратиться в специализированный сервис.
Дело в том, что причины поломки этой детали могут скрываться в других, более серьезных проблемах вашего автомобиля. Например, при проверке работоспособности ДТОЖ вы случайно сняли модуль зажигания. А для того чтобы правильно установить его на свое место, необходимо не только хорошенько постараться, но и быть настоящим мастером своего дела.
Проведя замену ДТОЖ в сервисе, вы получите не только качественно сделанную работу, но и гарантию на нее. Каждая деталь автомобиля, к которой прикасалась рука мастера, будет поставлена на полагающееся ей место, а также надежно закреплена. При попытке сэкономить и провести замену ДТОЖ самостоятельно, можно только обеспечить себе дополнительные затраты. Помните, скупой платит дважды.
О системе ВАЗ 2114
Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.
Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.
Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.
В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.
Заключение
- В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
- Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
- К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.
