Всё о задних фонарях ваз 2115

Как изготовить накладки

Чтобы изготовить светодиодные накладки на фары ВАЗ 2114 своими руками, вам потребуются следующие инструменты, приборы и расходные материалы:

Рекомендуемая литература по ремонту и обслуживанию ВАЗ 2114:

Если у вас есть все необходимое, можно начинать тюнинг. Эта инструкция подойдет в случае установки светодиодных накладок как собственного изготовления, так и покупных. Порядок действий такой:

• полностью покрыть задние фары липкой лентой для малярных работ;
• на эту же клейкую ленту нанести стеклоткань (именно в нее будут монтироваться светодиодные накладки);
• обработать стеклоткань эпоксидной клейкой жидкостью (наносить ее следует 2-3 тонкими слоями);

Заготовки для накладок

Заготовки для накладок до и после шлифовки и грунтовки

Неисправность самих фонарей

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

1. Выход из строя предохранителя.
2. Обрыв проводов на одном из участков цепи.
3. Неисправность концевого выключателя.
4. Перегорание лампочек.
5. Окисление контактов в патронах ламп.
6. Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.

Блок предохранителей ваз 2114

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Срабатывает он автоматически при нажатии на педаль. Для того, чтобы проверить его исправность — достаточно посмотреть, подходит ли питание к его контактам (на одном из контактов наличие питания должно быть постоянным). Кроме этого, если нажать педаль и включить таким образом концевик, то на его разъемах можно будет измерить напряжение.

В случае, если на контактах выключателя ток отсутствует, то следует проверить провод, идущий к концевику от блока предохранителей. Если прозвонка показала, что провод неисправен (есть разрыв), то его следует заменить на новый и повторить проверку.

В противном случае (если с проводом все в порядке) следует отсоединить его (а также другой провод, подходящий ко второму разъему) от выключателя и соединить напрямую. Если после такой операции стоп-сигнал заработал, значит вышел из строя сам концевик, и его следует заменить.

Провода стоп сигналов

Если в ходе проверки от блока предохранителей и до концевика проблем не обнаружено, то следует двигаться дальше. Теперь следует прозвонить тестером проводку от второго разъема концевого выключателя до разъемов стопов. Если она исправна, то нужно проверить плату. Печатная плата, на которой монтируются задние фонари, не идеальна, и является одной из самых больших проблем всех ВАЗовских автомашин.

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

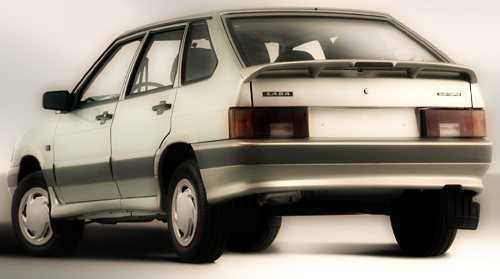

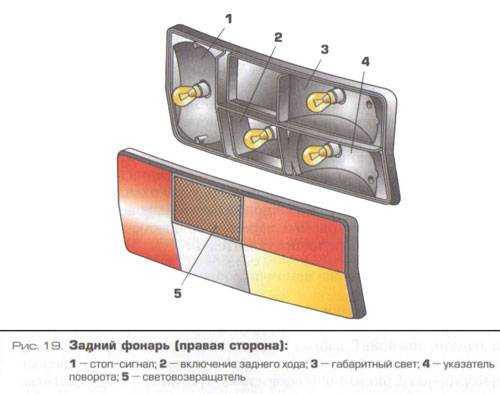

Задние фонари ваз 2114

Еще одной причиной того, почему не работают стоп сигналы ваз 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

• наждачной бумагой небольшой зернистости;
• раствором WD-40;
• керосином;
• очищенным бензином («калоша»).

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Лампочка в стопы ваз 2114

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

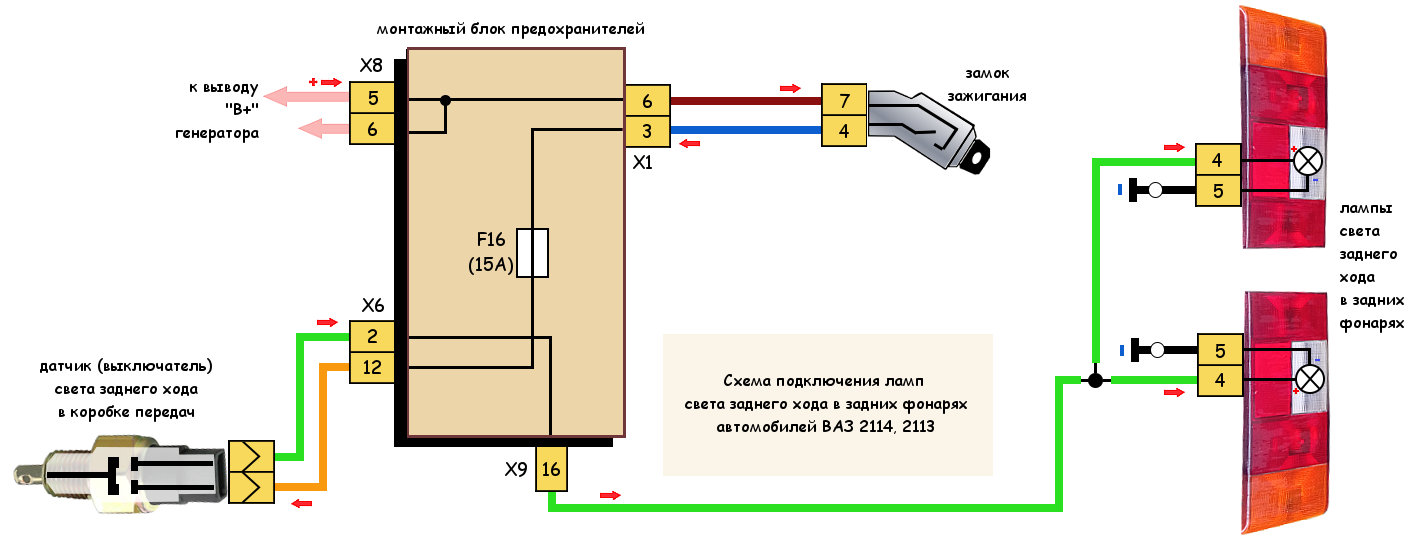

Предохранители и реле ВАЗ-2115, электрические схемы

ВАЗ 2115 — довольно распространённая модель автомобиля, которую часто можно встретить на улицах российских городов. Когда что-то выходит из строя и перестаёт работать электрический прибор, это доставляет неудобства водителю и пассажирам. При серьёзных неисправностях движение может стать невозможным или опасным. Например, если ночью перестанут работать фары или машина перестанет заводиться.

Большинство причин подобных проблем кроются в блоке предохранителей. Нужно периодически проверять предохранители и реле ВАЗ-2115, очищать и заменять пришедшие в негодность детали. О том, какие предохранители за что отвечают в «пятнадцатой» и как решить многие проблемы с электрикой, пойдёт речь в этой статье.

Самостоятельная замена фар

Замена фар на ВАЗ 2114 не требует дорогостоящих инструментов. Для работ понадобится набор гаечных ключей и отвертки.

Для удобства следует подготовить автомобиль и материалы:

1. Отмыть кузов и подкапотное пространство.
2. Приобрести сухие салфетки.
3. Приготовить наждачную бумагу для очистки контактов или новые фишки с защитой от попадания влаги.

Чтобы поменять фару спереди, нужно выполнить действия:

1. Отключить клемму аккумулятора.
2. Открутить четыре болта и снять пластик перед радиатором.
3. Отключить фишки с оптики и поворотника.
4. Отжать удерживающую пружину уголка указателя поворотов.
5. Нажать на пластиковые крепежи и потянуть уголок по ходу автомобиля.
6. Открутить винты, удерживающие фару.
7. Повернуть тягу корректора против часовой стрелки и отсоединить его.
8. Чтобы снять реснички под оптикой, нужно ослабить винты бампера около фонаря, отогнуть уголок и открутить крепеж.

Существует метод снятия передней фары в сборе с «ресничкой». Для этого нужно дополнительно открутить три винта, удерживающих «ресничку», и вытащить блок в сборе.

Демонтаж задних фонарей своими руками:

1. Отключить клемму батареи.
2. Открыть багажное отделение и освободить пространство от лишних деталей.
3. Отогнуть мягкую обшивку.
4. Отключить штекеры.
5. Открутить гайки со шпилек.
6. Снять датчик заднего хода.
7. Аккуратно вытащить фару наружу.

Варианты для замены

На конвейере автомобили ВАЗ комплектуются фарами «Бош» или «Киржач». Главное отличие — измененная конструкция, за счет которой обеспечивается точечное освещение оптикой от Bosch. Несмотря на все плюсы немецкая оптика недостаточно освещает дорогу непосредственно перед автомобилем. Поэтому такие фары лучше использовать совместно с противотуманками.

Тайваньские производители предлагают линзованные фары со светодиодными «ресничками», темной маской и улучшенным внешним видом. Линзы, настроенные под ксенон, имеют широкий пучок и увеличенную яркость. Для монтажа такой фары потребуется внедрение в штатную проводку. Посадочные места и крепеж доработке не подвергаются.

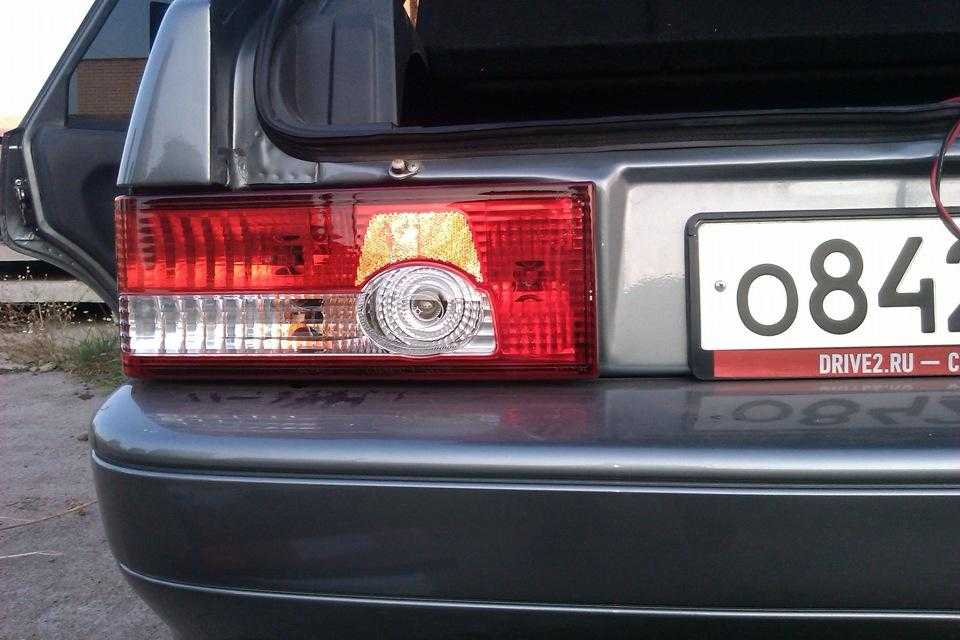

Заводские задние фонари ВАЗа быстро выцветают и выходят из строя. На прилавках магазинов можно найти достойную замену из Тайваня. Светодиодные фонари подключаются к штатной бортовой сети и работают под управлением электрической платы в водонепроницаемом корпусе. К плюсам доработки автовладельцы относят улучшение яркости, а также отсутствие проблем из-за попадания воды. Установка освещения не требует вмешательства в крепеж или электрические колодки.

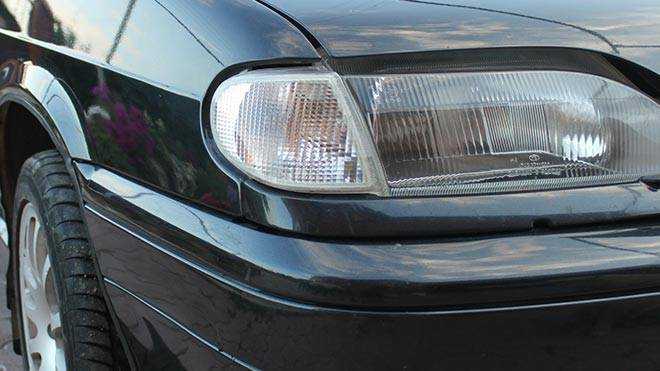

Передние

Простое снятие фар с помощью подручных средств не занимает много времени. Деталь промывают мыльным раствором, оценивают состояние отражателя и при необходимости отклеивают защитный щиток.

Для замены стекла на фаре:

1. Снять деталь.
2. Поместить фару в закрытую коробку с отверстием для фена.
3. Нагревать коробку в течение 15-20 минут.
4. Достать деталь и аккуратно оторвать расплавившийся герметик.
5. Разобрать прикипевший щиток можно с помощью плоской отвертки.

Перед обратной сборкой очищается поверхность, наносится новый клей и аккуратно прикладывается стекло.

При установке новой оптики следует воспользоваться прилагаемой в комплекте электросхемой и правильно соединить провода.

Задние

Замена задних фонарей ВАЗ 2114 не требует переподключения штекеров и питания. Готовые диодные фонари предлагаются в разном оформлении, однако соответствуют заводскому методу крепежа.

Проверка штекеров на наличие коррозии предупредит возможное возникновение неисправностей и исчезновение контакта.

При включении задних противотуманных огней на панели приборов отображается оранжевая пиктограмма, как и в случае с заводской оптикой.

Противотуманные

При отсутствии противотуманных фар в переднем бампере их можно установить самостоятельно. Для этого потребуется:

• кнопка на панель от комплектации ВАЗа с ПТФ;
• новые фонари с хорошими показателями, например Bosch, Киржач;
• медный кабель;
• пластиковая гофра;
• изолента;
• нож;
• затягивающиеся хомуты.

Схема подключения противотуманных фар, пластиковые ободки, лампы идут в наборе. Дополнительно придется приобрести реле и плавкую вставку в блок предохранителей.

Установка противотуманных фар:

1. Снять защиту двигателя.
2. Отметить места крепления шаблоном из набора.
3. Вырезать отверстия.
4. Установить внутренний крепеж и внешние очки.
5. Прикрутить оптику.
6. Проложить питание согласно схеме.
7. Подключить контакты и кнопку в салоне.
8. Аккуратно спрятать провода в гофру.

Монтаж ксенона в ПТФ требует установки дополнительных блоков. Газоразрядные лампы в противотуманках ВАЗа способны лучше освещать дорогу, однако слепят встречных водителей. Штатный рефлектор не способен справляться с кустарно установленными лампами.

Как снимается монтажный блок – все шаги на одном видео

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Задняя оптика В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

ВАЗ 2115 | Проверка стоп-сигналов

Проверка стоп-сигналов

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной
сигнализации не включается, то причиной этого обычно является неисправный выключатель
аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель,
то чаще всего он начинает работать нормально. Если этого не произошло, то снимите
выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте
контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре
педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на
включатель. Для безупречной работы должна быть правильно подсоединена штырьковая
колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах
безопасности.

• Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете
  на педаль тормоза.
• При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах
  фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

Включатель стоп-сигналов

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он
укреплен в держателе подвески педали тормоза) нажимает на штифт управления.
Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям
стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления
в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является
ли причиной этого выключатель стоп-сигналов.

Отсоедините наконечники проводов. Замкните концы проводов канцелярской скрепкой или куском провода. Если при этом стоп-сигналы горят, то значит, неисправен включатель стоп-сигналов.

Замена включателя стоп-сигналов

Отсоедините наконечники проводов включателя. Поверните включатель на 90° и выньте его из крепления. При установке вставьте включатель в держатель и следите за тем, чтобы шейка переключателя плотно прилегала к педали тормоза. Поверните включатель на 90° против часовой стрелки. После установки нового включателя присоедините провода и проверьте его работу. При нажатии ногой на педаль тормоза включатель регулируется автоматически. Для проверки: включатель стоп-сигнала должен быть установлен таким образом, чтобы при нажатии ногой на педаль тормоза сигнал торможения загорался не раньше, чем после 5 мм хода педали. При любых условиях после 20 мм хода педали сигнал торможения уже должен гореть. Это расстояние измеряется начиная от центра педали тормоза.

Устранение неисправностей

Стоп-сигналы

Неисправность	Ее причина	Устранение неисправностей
A. Один из стоп-сигналов не горит.	1. Перегорела лампа накаливания. 2. Нет контакта с массой. Горят ли остальные лампы накаливания в этом фонаре? Если нет: 3. Неисправна проводка.	Замените. Проверьте контакт с массой. Проверьте провода.
B. Не горят оба стоп-сигнала.	1. Неисправен плавкий предохранитель. 2. Неисправен переключатель тормозных сигналов. 3. Смотри А 1 и 3.	Замените. Проверьте, при необходимости замените.
C. Стоп-сигналы горят постоянно.	1. Смотри В 2. 2. Провода переключателя тормозных сигналов имеют прямой контакт.	Проверьте провода.

Почему не горят стоп сигналы: как быстро найти и устранить причину

Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно. Если только один стоп сигнал не горит, то наиболее вероятна неисправность лампы или плохой контакт в патроне. В этом случае нужно ваз 2115 не работают стоп сигналы обшивку багажника с той стороны автомобиля, где выявлен не горящий сигнал.

При необходимости снять блок ламп, вынуть их из патронов или держателей, внимательно осмотреть контакты в патроне и на цоколе лампы. Наличие ржавчины, следов окисления белый или зеленоватый налетзакопчения, а также пыли или влаги подтверждает, что стоп-сигнал не горит по причине отсутствия или плохого контакта в цепи.

Очистка указанных мест поможет устранить неисправность. Для снятия ржавчины и окислов понадобится острый предмет, например, отвертка. Также необходимо проверить исправность лампы. Для этого можно воспользоваться мультиметром или напряжением бортовой сети, подведенным к лампе проводами через предохранитель. Перегоревшую лампу заменяют аналогичной новой. Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Короче, фары горят, тока сила тока там идет настока мизерная, что это незаметно.

Если нет проблем ваз 2115 не работают стоп сигналы проводами, замена концевика должна помочь по ваз 2115 не работают стоп сигналы. Не должен рабочий концевик с проводами и без работать по-другому. Так у тебя коротышь по проводам значит в салоне, раз на 0 падает. Все правильно. Так и должно быть на исправном авто.

Вот только падение напряжение не должно быть совсем ваз 2115 не работают стоп сигналы 0. Поменял концевик Между двумя контактами концевика, или между одним из контактов концевика и кузовом? Проверить легко: берем тестер в режиме прозвонки, и при отпущенной педали и выкрученных лампочках стопов прозваниеваем плюсовую шину стопов и кузов.

Если пищит, то это либо ток через доп.

Неисправность светодиодных стоп-указателей

1. указателей поворота;
2. габаритного свечения;
3. сигнализирования (стоп-сигналы);
4. противотуманки;
5. обозначения движения задним ходом.

Ищите коррозию или мусор Проблемы работы отопителя. Если печка работает только на 3-ей скорости, а на первых двух не включается, скорее всего сгорел добавочный резистор, через который на мотор печки подаётся напряжение, или пропал контакт на его разъёме. Резистор расположен над педалью газа и выглядит в виде пластины.

Видеорегистратор — поможет доказать вашу невиновность

• Залог уверенности на дороге!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Не работают габариты на Ваз 2114

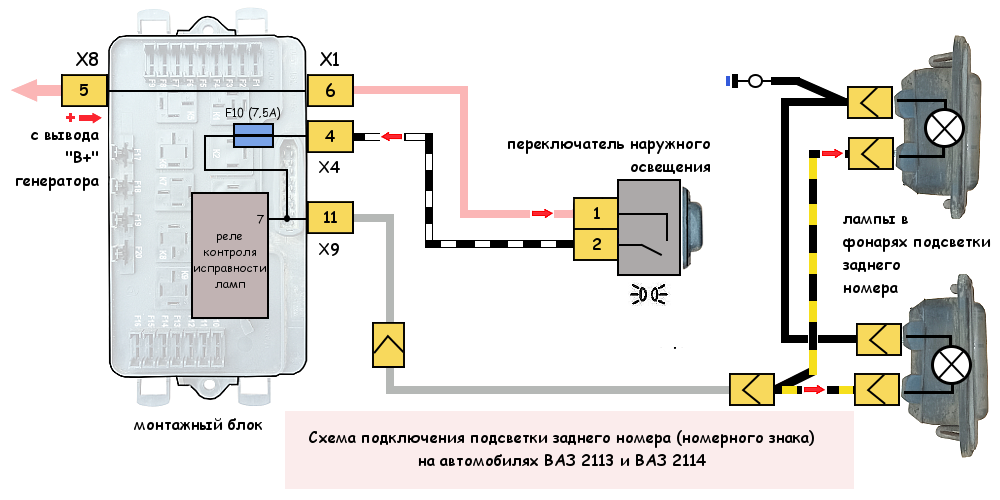

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны. Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания. Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней. Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.

Когда не горит только одна из ламп габаритных огней, тогда проверяем, не перегорела ли она. Если перегорела, то заменяем её на новую, аналогичной мощности, а вот если она цела, тогда придётся смотреть состояние контактов патрона, в которой она вставляется. В задних фонарях, из-за попадания в них влаги, возможно окисление, как дорожки, так и колодки, по которым передаётся напряжение на клеммы лампы габаритных огней.

Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:

• не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
• не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
• не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
• не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

Если прекращают работу обе лампы по правому или левому борту автомобиля, тогда поиск неисправности нужно начинать с проверки соответствующих предохранителей, расположенных в монтажном блоке под капотом автомобиля ВАЗ-2114, так как одновременное перегорание сразу двух ламп габаритов, мало вероятно. Перегорание предохранителя F10, определяется очень легко, так это приведёт к прекращению горения, ламп подсветки выключателей приборов. Также, причиной отключения ламп габаритов, может стать выход из строя реле К4.

3 комментария

При нажатии на педаль тормоза, включаются задние поворотники . При включении поворотников , задние габориты начинают переключатся и светить ,как гирлянды ?

При подключении к плате в фишке (разъёме) провода не правильно подцепили. А сама фишка видать не родная, а кем-то неграмотно, несмотря схемы, прицепленна. У вас провод, что отвечает за поворотки — на месте габаритов. Лечется легко. Нужно перекинуть провода от проводки на фишке. Нужно найти на плате задних стопаре массу (на плате зелёная полоска, которая проходит под каждым патроном — лампочкой); посмотреть, через какой провод конектися через фишку и подключать к чёрному проводу от задней проводки. Потом берём провод на фишке ниже и соединяем в такой последовательности: 1 провод в фишке с черным (масса), 2 — голубым (поворотник), 3 — красным (стопак), 4 — жёлтым (габарит)

По пр. борту не горят габариты, предохранители целые, лампочки тоже. Может ли дело быть в К4?

Снятие, разборка и тюнинг

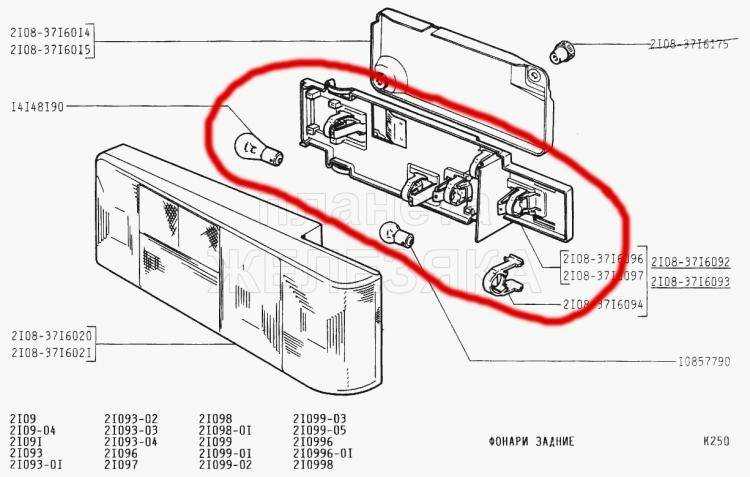

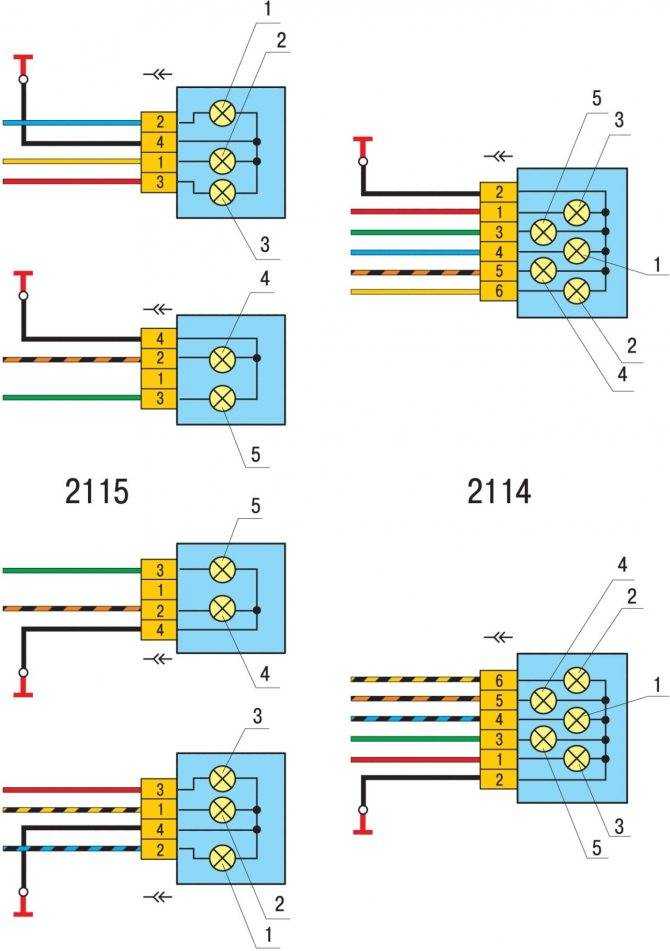

С конструкцией фонаря и его схемой мы разобрались, менять лампочки умеем, теперь попробуем произвести небольшой тюнинг этих световых приборов. Но сначала научимся снимать фонарь, разбирать (точнее, ломать) и собирать (т. е. чинить).

Снятие заднего фонаря

Открываем крышку багажника, находим в обивке карман, закрывающий тыльную часть фонаря, открываем его. Снимаем колодку питания, вынимаем плату с лампами. Все эти действия подробно описаны в разделе «Как заменить лампы». Отгибаем обивку по краям фонаря, находим 4 гайки, расположенные по периметру. На фото ниже две из них отмечены стрелками.

Отворачиваем их ключом на 8. Тянем фонарь по направлению стрелки на фото ниже, вынимаем его из кузова.

Разборка

Как и на большинстве предыдущих моделей ВАЗ, задний фонарь у 2115 неразборный, так что будем ломать. Самый обычный вариант – просто отрезать стекло по периметру. Автор следующего фото использовал для этого болгарку.

Прошлись по периметру, где отрезным кругом не подлезть, используем обломок полотна ножовки по металлу. Аккуратно отверткой поддеваем стекло и с небольшим усилием (в одном месте оно приклеено к ребру корпуса, до которого пилой не добраться) рассоединяем.

Полезно. Вместо болгарки с огромным диском лучше использовать циркулярные насадки на бормашину, закрепленные в обычной дрели. Стоят такие насадки в районе 300 рублей и в хозяйстве всегда пригодятся.

Сборка

Собирать фонарь, конечно, мы будем после тюнинга, но поместим этот пункт рядом с разборкой. Собираем при помощи паяльника и герметика. Прикладываем стекло к корпусу, прихватываем их между собой разогретым паяльником в десятке точек – просто, чтобы конструкция не развалилась.

Теперь тщательно проходим паяльником по периметру, спаивая обе части фонаря между собой так, чтобы было не только прочно, но по возможности и герметично.

Ну и чтобы влага не попала внутрь фонаря наверняка, промазываем шов герметиком.

Как только герметик высохнет, сборку заднего фонаря можно считать оконченной.

Тюнинг

Рассмотрим несложный, но весьма интересный способ тюнинга задних фонарей. Прелесть его не только в простоте, но и в широком выборе внешнего вида светового прибора и одновременно в предельно низкой цене работ. Тюнинговать будем только стоп-сигналы/габариты, но при желании то же можно проделать и с указателями поворотов или противотуманками (разобрать внутренние задние фонари можно по тому же алгоритму).

Суть метода сводится к следующему: из плотного картона вырезаем накладку, повторяющую размер окна габаритного света. В принципе, таких окон в каждом фонаре на ВАЗ 2115 два, но мы из двух сделаем одно, срезав разделяющую их алюминиевую перегородку на отражателе корпуса.

В этой накладке вырезаем все, что нам заблагорассудится. Посмотрите несколько способов и при желании повторите их или вырежьте свой.

А дальше у нас есть два пути – прихватить эти маски к стеклу клеевым пистолетом или закрасить стекло изнутри по шаблону непрозрачной красной краской. Красной – чтобы снаружи маску при потушенных лампах не было видно. Красить можно как прорезанные части, используя картонный шаблон в качестве трафарета, так и наоборот – отметить вырезанные места маркером, убрать шаблон и закрасить все остальное. Если будем оставлять маски, а не красить, то, естественно, они должны быть красного цвета, чтобы не просвечивали.
