Как правильно отрегулировать карбюратор на ниве

Самостоятельная регулировка

1. ОтключитеминусовуюклеммуотАКБ. Сэтогодействияначинаютсявсеманипуляциисдвигателемилиэлектроникойавто.
2. Далееоткрутитекрышкуголовкиблокацилиндровипереходитекдемонтажукрышкираспределителя. Послеэтогонужновыкрутитьсвечизажигания.
3. Теперьоткрылсядоступкколенчатомувалу. Егонужнонеспешапроворачиватьпоходувращения, домоментасовпаденияметок, расположенныхнакорпусеподшипниковираспредвале.
4. Меткивыставлены, иможнопереходитьккорректировкена6-ми8-мклапанах. Щуптолщиной0,15ммнужнопросунутьмеждукулачкомраспределительноговалаирокером.
5. Еслиработавыполненаправильно, щупбудетвходитьснебольшимусилием. Длятогочтобыначатьрегулировку, нужноотжатьконтргайкуключомна17. Регулировкаосуществляетсяключомна13.
6. Послетогокакрегулировкавыполнена,нужноповторновсепроверить. Еслионсоответствуетнорме, можнофиксироватьболтрегулировкиизажиматьконтргайку.
7. Далеепроворачиваемколенвална180градусовипереходимкрегулировкеследующейпары4и7, адалее1и3.

Видео: Регулировка Клапанов Нива 21214 Инжектор

В дополнение к датчикам используется ключ на 17 и 13, а также ключ на 10 для снятия крышки клапана.

Процедура регулировки клапана

Вы можете посмотреть видео, чтобы наглядно увидеть, как регулируются клапаны для Chevrolet Niva.

Все автомобилисты, которые приспосабливаются, попадают в две категории. Первые делают всю работу с пониманием. Они понимают, почему именно тот или иной клапан на данный момент диагностируют разрыв. Второй хорошо справляется с поставленной задачей, выучив схему управления наизусть, даже не углубляясь в работу двигателя внутреннего сгорания с различными мерами.

На подготовительном этапе крышку клапана снимают, сначала отпустив ее. Сначала нужно установить 4 цилиндра в верхней мертвой точке, что соответствует концу такта сжатия. Для этого вращайте коленчатый вал по часовой стрелке, пока отметка на звездочке не выровняется с приливом на корпусе распределительного вала.

При таком положении синхронизации устанавливаются зазоры в 8-м и 6-м клапанах.

Клапаны регулируются ключом 13, но сначала нужно ослабить гайку ключом 17.

Это требует ловкости, так как сжатие зазора немного уменьшается. Поворачивая коленчатый вал на пол-оборота, проверьте и дополнительно отрегулируйте зазоры на клапанах 4 и 7. После еще одного поворота на 180 градусов отрегулируйте клапаны 1 и 3, и конечное время, которое отличается от предыдущего поворота коленчатого вала на 540 градусов, предназначено. для регулировки. 2 и 5 клапанов.

Прежде чем складывать снова, проверьте пробелы

Важно помнить, что один оборот коленчатого вала соответствует двум оборотам коленчатого вала

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля.

В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Как отрегулировать зазоры в клапанах на Ниве Шевроле и 2121?

Регулировка производится на холодном моторе.

Разбираем, все что мешает снять клапанную крышку. Головкой на 8 отверните гайки крепления клапанной крышки. Снимите ее, чтобы получить доступ к клапанному механизму.

Выверните свечи. Это нужно для облегчения поворота коленчатого вала.

Храповиком вращайте коленчатый вал, до совпадения метки:

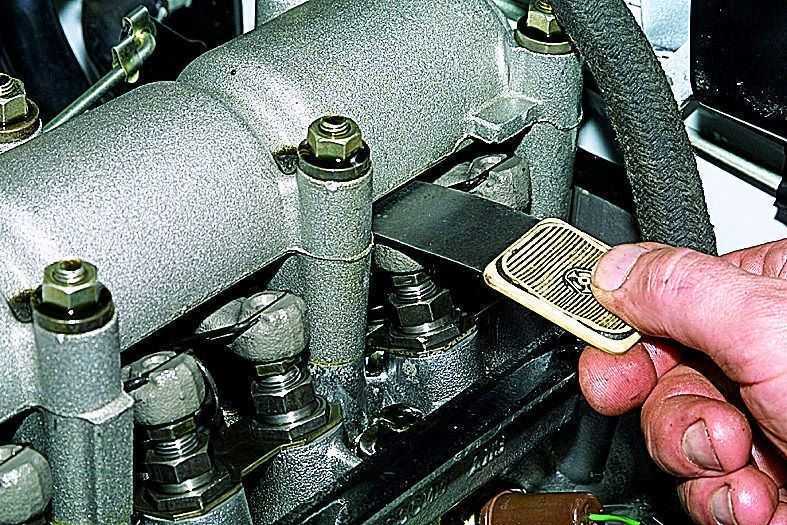

Отрегулируйте зазоров в 6 и 8 клапане. Проверьте зазор при помощи щупа. Он должен входить с легким защемлением.

Если зазор не соответствует норме, ослабьте контргайку на 17 и при помощи ключа на 13 регулируйте положение регулировочного болта таким образом, чтобы зазор стал правильным. Затем затяните контргайку и снова проверьте зазор.

Регулировка 1 и 3 клапана

Поверните коленчатый вал на 90 градусов. Отрегулируйте зазор в 4 и 7 клапане аналогичным образом. Повторите процедуру для оставшихся четырех, используя таблицу:

После этого поставьте клапанную крышку на место с заменой прокладки.

На этом регулировка клапанов на Ниве завершена.

Как проводится регулировка клапанов ВАЗ 21213

Если вам необходима инструкция «регулировка клапанов ВАЗ 21213», то этот материал будет вам достаточно полезен.

Итак, как осуществляется регулировка клапанов ВАЗ 21213? Зазоры проверяются и настраиваются на холодном моторе. Для впускных клапанов зазор должен быть равен 0,15 миллиметра, а для выпускных – 0,2 миллиметра. Помнить наизусть номера выпускных и впускных клапанов не нужно, для этого достаточно просто посмотреть на соответствующие коллекторы. Напротив труб впускного коллектора располагаются впускные клапаны, а напротив труб выпускного – соответственно, выпускные.

Зазор нужно поставить максимально точно. При большом зазоре будет более сильный износ рокера, торца клапана и кулачка распределительного вала, а вот при небольшом зазоре – могут прогореть тарелки клапанов.

До того, как у вас начнется регулировка клапанов ВАЗ 21213, нужно проверить крепление корпуса подшипников распределительного вала, натянуть цепь, совместить метки на шкиве коленчатого вала со звездочками распределительного вала. Сама регулировка может происходить либо при помощи щупа, либо при помощи прибора с микрометром. Регулировка щупами неточная и длительная операция, тут не учитывается неровность поверхности, так что зазор будет не совсем точным. Собственно по этой причине рекомендуют настраивать клапаны при помощи планки с микрометром. С ней все пройдет быстрее, точнее и легче. С этой процедурой сможет справиться даже новичок.

—

Незаменимым атрибутом современного человека, какой всегда ценит скорость и заботиться об окружающей среде станет новое моноколесо IPS 111. Большая дальность хода, симпатичный дизайн, а также небольшие размеры делают модель IPS 111 оптимальной ежедневного использования повседневной жизни.

Регулировка клапанов на ВАЗ-2101-07 – видео бонус

Для чего нужно регулировать клапана?

Клапаны обеспечивают герметичность камеры сгорания. От их работы зависит показатель компрессии в двигателе. Если клапана настроены неверно, то это приводит к нарушениям в работе двигателя и его скорейшему износу.

2 — тот самый тепловой зазор

Пока мотор колодный, между рокером и кулачком распредвала должен быть зазор. По мере прогрева двигателя, металл расширяется и зазор становится меньше. Именно поэтому пока мотор холодный, можно услышать хаpaктерный стук клапанов «та-та-та».

Настройка понадобится в двух случаях:

• Зазор большой. На клапанах появляется ударная нагрузка. Она уменьшает срок службы деталей.
• Зазор меньше положенного. Клапан остается открытым слишком долго, из-за этого теряется компрессия. Уменьшается мощность двигателя. Выпускной клапан может быстро прогореть.

Зазор в клапанном механизме Нивы должен соответствовать 0,15 мм.

Пошаговая инструкция с фото.

Когда инструменты готовы, а двигатель остыл, можно приступать к работе.

Порядок действий следующий:

➥Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается практически любой ремонт силовой установки и электроники автомобиля. ➥Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства. ➥Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут. ➥Установите нужный ключ на храповик и вращайте вал двумя руками.

➥Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,2 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:

➥Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.

➥После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.

➥В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6). ➥Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.

Инструкция по регулировке клапанов на ВАЗ 2121

Перед тем, как приступать к настройке тепловых зазоров, необходимо полностью убедиться в том, что газораспределительный механизм исправен, двигатель холодный, а температура окружающего воздуха в гаражном боксе или помещении находится на отметке не ниже 20 градусов Цельсия. Следует запомнить, что регулировка клапанов на Ниве выполняется только на двигателе, который не запускали в течение 8-10 часов, то есть — холодном!

Нормы зазоров:

• впускные – 0,15 мм;
• выпускные – 0,20 мм;

Впускными считаются 1, 4, 5 и 8 клапаны, а выпускными – 2, 3, 6 и 7.

Порядок действий:

1. Демонтируйте корпус воздушного фильтра. Для этого открутите три «барашка» крепления крышки, снимите ее и открутите четыре гайки крепления корпуса.
2. Снимите клапанную крышку, открутив несколько гаек крепления. Старую прокладку необходимо выбросить. Перед сборкой нужно зачистить привалочные поверхности и использовать только новое уплотнение.
3. Поворачивая коленчатый вал или одно из ведущих колес на 4-ой передаче, предварительно поддомкратив его, до совпадения меток на крышке сальника коленвала и риски с меткой распределительного вала.
4. Отрегулируйте зазоры 8 и 6 клапана (отсчет от цепи ГРМ). Для этого ослабьте контргайку регулировочного болта на 17 и поворачивайте болт ключом на 13 до тех пор, пока между рокером и кулачком распредвала не будет соответствующий зазор. Щуп должен входить с легким защемлением. Следует также учитывать, что при затяжке контргайки клапан может поджаться, поэтому следует оставить запас.
5. Поверните коленчатый вал по часовой стрелке на 180 градусов. Распределительный вал должен повернуться, при этом, на 90 градусов. Произведите регулировку следующей пары клапанов согласно таблице.
6. Повторите цикл для остальных клапанов.
7. Произведите контрольную проверку тепловых зазоров.
8. В случае изменения зазоров после поворота коленвала, следует заменить рокера, болты или распредвал. В этом случае понадобится повторная регулировка.
9. Произведите сборку в обратной последовательности.

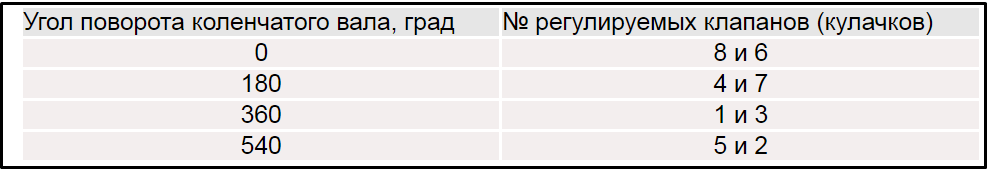

Порядок регулировки клапанов на Ниве 2121 обозначен в следующей таблице:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номер цилиндра	Номера регулируемых клапанов
4, 3	8, 6
180	90	2, 4	4, 7
360	180	1, 2	1, 3
540	270	3, 1	5, 2

Как только зазоры будут выставлены, можно производить запуск двигателя. Легкий стук клапанов на холодном моторе – это норма. По мере прогрева он должен полностью исчезнуть. Если двигатель работает неустойчиво или стучит, то процедура была выполнена неправильно. В этом случае следует искать ошибку.

Регулировка клапанов ВАЗ 21213 своими руками

Нива – полноприводный автомобиль, который получил признание не только на родине, но и за рубежом. Это надежная неприхотливая машина, самостоятельный ремонт которой доступен большинству автолюбителей. Поэтому без лишних расходов можно вовремя проводить профилактические мероприятия. Регулировка клапанов на ВАЗ 21213 с карбюраторным двигателем может производиться своими руками и не потребует чрезмерных трудозатрат и особых навыков.

1. Зачем нужно проводить регулировку
2. Инструменты и подготовительные работы
3. Инструменты и материалы
4. Предварительная подготовка

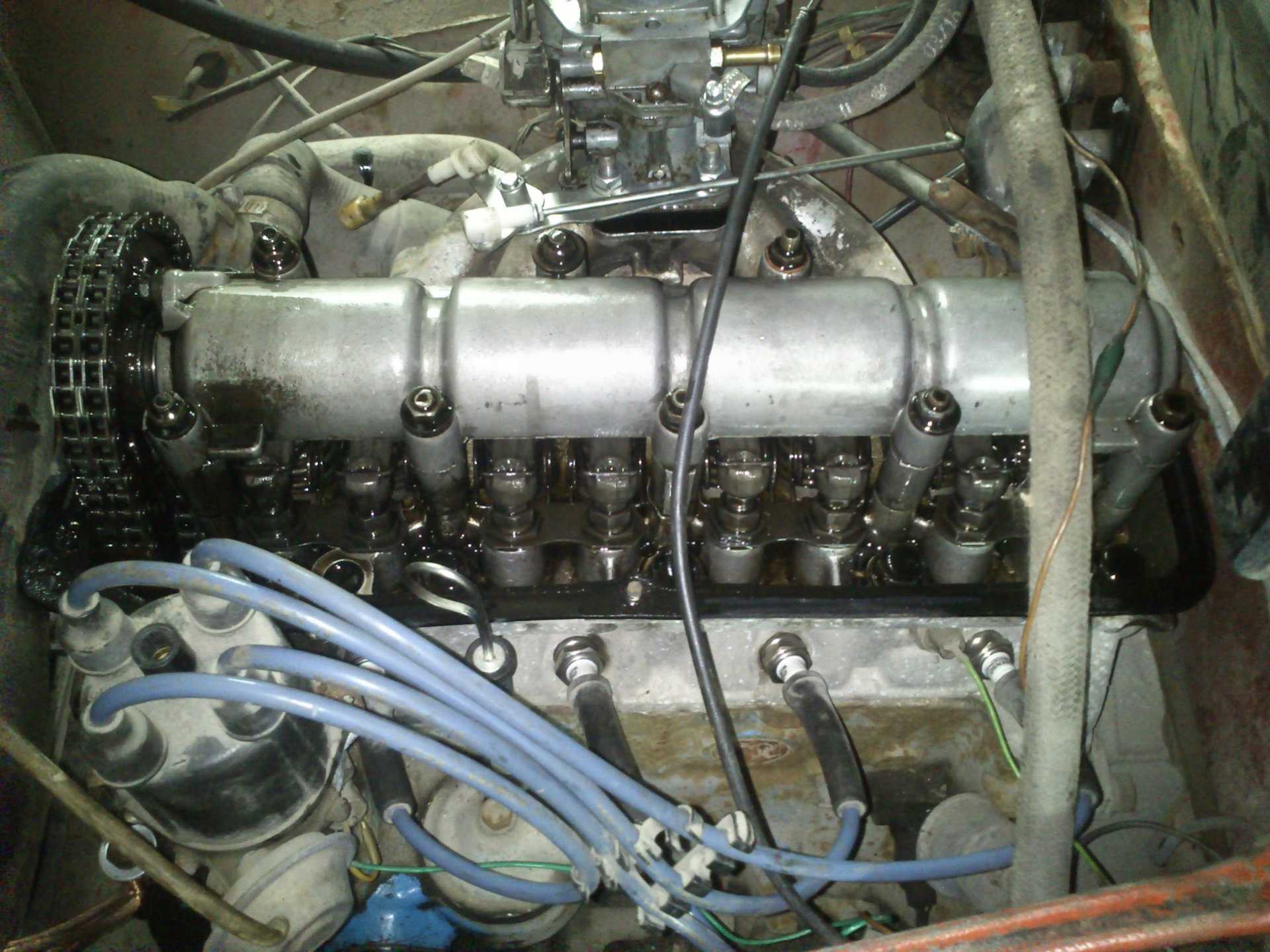

5. Получение доступа к клапанам
6. Пошаговая инструкция регулировки клапанов с фото
7. Заключительная проверка зазоров
8. Полезные советы

Регулировка зазоров клапанов своими руками

Каждому бывалому автовладельцу Нивы наверняка приходилось самостоятельно выполнять такую процедуру, как регулировка тепловых зазоров клапанов. От качества проведения данной процедуры напрямую зависит, насколько хорошо будет работать двигатель вашей машины. Ведь если зазор будет меньше положенного, то разумеется, клапана будут зажаты и мотор не будет развивать максимальной мощности и это скажется на динамических характеристиках автомобиля. С другой стороны, если величина зазора наоборот будет больше допустимой, то при работе ДВС Нивы будет слышен довольно неприятный стук.

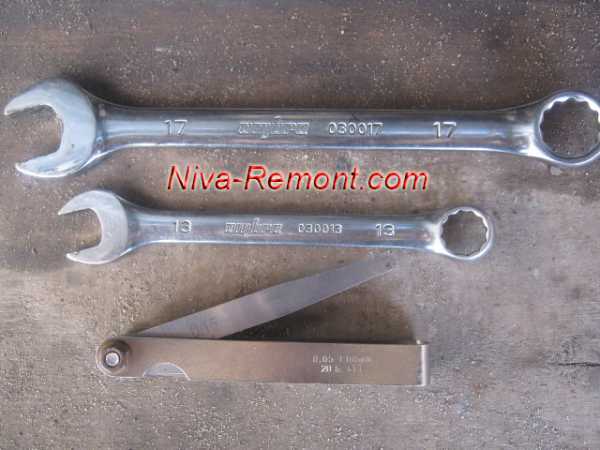

Чтобы провести данную процедуру самостоятельно, потребуется не так уж много инструментов. Все необходимое я приведу ниже в списке:

1. Рожковые ключи на 17 и 13
2. Набор щупов или один щуп толщиной 0,15 мм

Инструкция по регулировке клапанов на Ниве

Обратите внимание, что данная процедура выполняется только на холодном двигателе, то есть примерная его температура должна быть около 20 градусов. Первым делом необходимо снять клапанную крышку с двигателя. После этого потребуется выставить коленчатый вал и распределительный по меткам, чтобы 4-ый цилиндр находился в верхней мертвой точке

Для этого совмещаем метку на шкиве коленвала с центральной риской на передней крышке двигателя. Для наглядности все это показано на фотографии ниже:

Первым делом необходимо снять клапанную крышку с двигателя. После этого потребуется выставить коленчатый вал и распределительный по меткам, чтобы 4-ый цилиндр находился в верхней мертвой точке. Для этого совмещаем метку на шкиве коленвала с центральной риской на передней крышке двигателя. Для наглядности все это показано на фотографии ниже:

Вращать вал можно либо за храповик подходящим ключом, двумя руками, плотно его обхватив (при выкрученных свечах зажигания). Точно также устанавливаем положение распредвала, чтобы метка на звезде совместилась с выступом на корпусе:

После того, как метки выставлены, можно приступать к регулировке  6-го и 8-го клапанов (счет ведется слева направо). Для этого берем щуп 0,15 мм и вставляем его между кулачком распредвала и рокером. Примерно это выглядит так, как продемонстрировано на картинке:

Обратите внимание, что щуп должен входить с небольшим усилием. Если зазор отличается от рекомендованного, его необходимо отрегулировать

Для этого ключом на 17 слегка ослабляем контргайку, а ключом на 13 производим регулировку:

Также стоит отметить, что при окончательной затяжке контрящей гайки, зазор может слегка уменьшится, так что следует его еще раз проверить после того, как гайка будет закручена.

Теперь немного о том порядке, в котором следует проводить регулировку. Ниже будет приведена инструкция, которой необходимо строго придерживаться.

1. Итак, если коленвал выставлен по меткам, то производим регулировку 6 и 8 клапан
2. Прокручиваем коленчатый вал на 180 градусов (пол оборота) — выставляем зазор 4 и 7 кл.
3. Полный оборот  — в этот момент выполняем процедуру с 1 и 3 клапаном
4. 540 градусов (полтора оборота) — соответственно 2 и 5 клапана

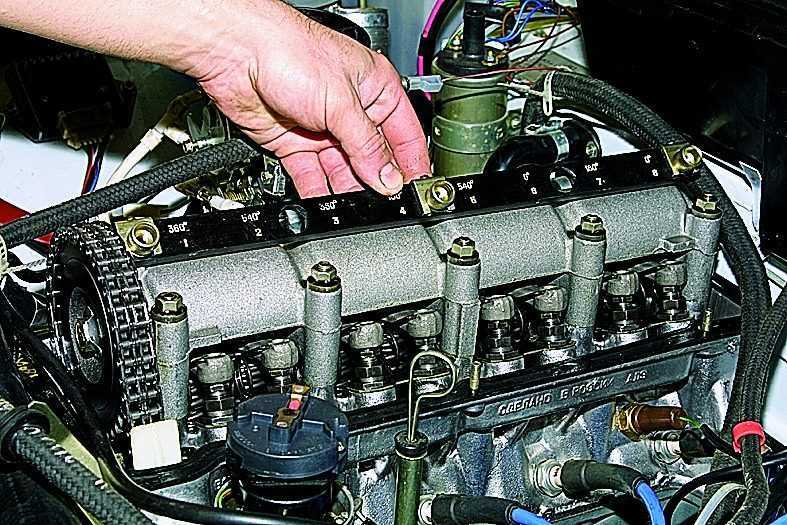

Чтобы удобнее было считать обороты коленвала, можно разделить его меткой, к примеру провести по центру шкива черту мелом или маркером.  Либо можно вместо коленвала считать обороты бегунка трамблера. Только там каждые два следующих клапана регулируются после 90 градусов поворота.

На инжекторных системах данный тип обслуживания производится практически аналогично, и в целом по этому руководству можно все сделать не напрягаясь.

Зачем нужно проводить регулировку

Силовой агрегат нуждается в подстройке примерно один раз на двадцать тысяч километров. Если этого не делать, то зазор в клапанном механизме может стать слишком маленьким или слишком большим. Это приведет к неприятным последствиям.

• Чрезмерно большой зазор приводит к неполному открытию клапанов. Это становится причиной плохой наполняемости камеры сгорания, нарушает работу системы газораспределения и, как следствие, приводит к сильному снижению мощности двигателя. Это верно как для карбюраторного, так и для инжекторного силового агрегата.
• Кроме того, увеличение зазора приводит к характерному стуку («клапаны стучат»), который опытные водители определяют, даже находясь в салоне машины Нива 2121. Этот звук помогает вовремя диагностировать неполадку и принять меры по ее устранению.
• Уменьшенный зазор характерен для выпускных клапанов. Вследствие износа седла происходит сближение деталей. Воздействие кулачка на клапан происходит раньше, он дольше остается открытым. Это нарушает работу газораспределительной системы и силового агрегата в целом.
• Другая проблема маленького зазора появляется из-за уменьшения времени контакта с седлом – ухудшается теплообмен. Клапан перегревается, что, в итоге, становится причиной его прогорания.

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками : 3 комментария

Я читаю и мне грустно. Почему люди пишут как делать в принципе то несложные вещи но допускают при этом ошибки которые могут в лучшем случае свести на нет всю их работу, а в худшем привести к дорогостоящему ремонту. Это ведь не совет соседа по гаражу дяди Коли, это статья претендующая на технически грамотное руководство к действию. Народ читайте книги известных авторов если хотите что-то сделать своими руками. Для регулировки клапанов используются СПЕЦИАЛЬНЫЕ щупы, это достаточно просто знать, если вы не хотите задумываться над вопросом — “почему“. Специальный щуп имеет ширину превышающую ширину пары трения, что гарантирует выставление требуемого зазор по всей ширине контакта рокера с кулачком распредвала. Если вы по рекомендации автора пользуетесь обычным (узким) набором щупов то вы не будете иметь никакой уверенности в том что рокер стоит ровно, а измеренный вами зазор не является зазором с одной стороны контакта рокер — кулачек, тогда как с другой стороны зазора в этот момент может не быть вовсе.

В тексте ошибка. Для ВПУСКНЫХ клапанов зазор 0.15 по книжке, а для ВЫПУСКНЫХ 0.2

Зачем нужно проводить регулировку

Силовой агрегат нуждается в подстройке примерно один раз на двадцать тысяч километров. Если этого не делать, то зазор в клапанном механизме может стать слишком маленьким или слишком большим. Это приведет к неприятным последствиям.

• Чрезмерно большой зазор приводит к неполному открытию клапанов. Это становится причиной плохой наполняемости камеры сгорания, нарушает работу системы газораспределения и, как следствие, приводит к сильному снижению мощности двигателя. Это верно как для карбюраторного, так и для инжекторного силового агрегата.
• Кроме того, увеличение зазора приводит к характерному стуку («клапаны стучат»), который опытные водители определяют, даже находясь в салоне машины Нива 2121. Этот звук помогает вовремя диагностировать неполадку и принять меры по ее устранению.
• Уменьшенный зазор характерен для выпускных клапанов. Вследствие износа седла происходит сближение деталей. Воздействие кулачка на клапан происходит раньше, он дольше остается открытым. Это нарушает работу газораспределительной системы и силового агрегата в целом.
• Другая проблема маленького зазора появляется из-за уменьшения времени контакта с седлом – ухудшается теплообмен. Клапан перегревается, что, в итоге, становится причиной его прогорания.

Какой карбюратор стоит на Ниве изначально?

Автомобиль нива комплектуются карбюраторами от классики «Озон», который представляет собой не самый лучший двухкамерный агрегат с экономайзером холостого хода. Экономайзер представляет собой автономную систему с электромагнитным клапаном, который автоматически входит в работу с включением зажигания. При наборе оборотов свыше

1000, он отключается, а поддержание работы двигателя обеспечивается при помощи воздушной заслонки.

Обновленная модель получила французскую конструкцию Solex. Мотор объемом 1,7 литра потребовал увеличения количества топливовоздушной смеси, в связи с чем, «Озон» более не применялся.

Для уменьшения стоимости проекта, было принято использовать детали и узлы используемые на других моторах, которые на момент 1994 года находились в серийном выпуске.

Так блок цилиндров был взят от 03 модели Жигулей. Высота 03 блока 214,58 миллиметров. Расстояние между центрами цилиндров 95 миллиметров. Цилиндры имеют пять классов, обозначающиеся латинскими символами. Соответствующая маркировка находиться внизу каждого цилиндра.

Для нового мотора разработали новую поршневую группу. Поршень 213 модели имеет уникальную конструкцию. На дне находится овальная лунка, специфической формы. Размер диаметра поршней, имеет пять классов. Отверстие для поршневого пальца имеет диаметр 22 мм. Длинна пальца 67 мм. Конструкция установки пальца, плавающая. Палец свободно перемещается в головке шатуна и бобышках поршня. От осевого смещения пальца, предохраняют стопорные кольца. Маркировка поршня по диаметру отверстия и диаметру поршня, наноситься на дно поршня. Поршень имеет вес 0.347 кг.

Шатун 213 модели новой конструкции. Он имеет длину 136 мм. Отверстие для шатунной шейки равно 47.8 мм. Диаметр отверстия для пальца поршневого 22 мм. Для крышки шатуна, сконструированные новые, одноразовые болты. Повторное использование болтов запрещено.

За основу коленчатого вала, взят коленвала от ВАЗ 2103, кривошипный механизм имеет радиус 40 мм. Для лучшей динамики и предотвращения вибрации, коленвал оборудован дополнительными противовесами. Для улучшенной смазки, в шатунных шейках просверлены масляные магистрали, а размер их диаметров увеличили на 0.02 миллиметра.

Головка БЦ взята от 011 модели Жигулей. Камеры сгорания претерпели изменения, их увеличили до 30 куб., см., каждую.

Привод ГРМ цепной, выполнен двухрядной, роликовой цепью, взятой от 03 модели.

Для нового мотора спроектировали новый распредвал 21213-1006010. На нём изменили форму кулачков, это нужно было сделать, чтобы увеличить ход впускного клапана. Клапанный механизм и клапаны позаимствованы у ВАЗ 2101.

На ВАЗ 21213 используется система зажигания бесконтактная с коммутатором, катушкой и распределителем зажигания.

Усовершенствованная система смазки, имеет наличие пробок, для накопления и последующего удаления грязи.

Часто задаваемые вопросы

1. Как произвести регулировку клапанов на Ниве 21214?

Для того чтобы произвести регулировку клапанов на Ниве 21214, следуйте следующим шагам:

1. Снимите крышку головки блока цилиндров.
2. Поверните коленвал до положения ВМТ (верхняя мертвая точка) первого цилиндра.
3. Проверьте зазоры клапанов при помощи шаблона или измерительного пробки.
4. При необходимости, отрегулируйте зазоры клапанов, используя регулировочные гайки.
5. Проверьте зазоры еще раз и установите крышку головки блока цилиндров обратно.

Обратите внимание, что регулировка клапанов должна проводиться согласно рекомендациям производителя и с учетом конкретной модификации Нивы 21214

2. Как часто рекомендуется производить регулировку клапанов на Ниве 21214?

Рекомендуется производить регулировку клапанов на Ниве 21214 каждые 20 000-30 000 километров пробега или раз в два года, в зависимости от условий эксплуатации. Если вы замечаете необычные звуки в работе двигателя или ощущаете ухудшение мощности, регулировка клапанов может потребоваться и раньше срока.

3. Какие инструменты требуются для регулировки клапанов на Ниве 21214?

Для регулировки клапанов на Ниве 21214 вам понадобятся следующие инструменты:

• Ключ для снятия крышки головки блока цилиндров.
• Мерительный шаблон или измерительная пробка для проверки зазоров клапанов.
• Регулировочные гайки для регулировки зазоров.
• Ключ для установки крышки головки блока цилиндров обратно.

4. Какие последствия могут быть при неправильной регулировке клапанов?

Неправильная регулировка клапанов на Ниве 21214 может привести к следующим последствиям:

• Перегрев двигателя и его поломка.
• Потеря мощности и ухудшение динамики автомобиля.
• Ускоренный износ клапанов, клапанных седел и других деталей головки блока цилиндров.

Инструмент

Есть два способа регулировки по типу инструмента. По щупам и по стрелочному индикатору. Для полупрофессионального использования подойдет первый вариант. В фиатовской методичке рекомендовались следующие зазоры, при температуре двигателя 20 градусов (то есть нормальной). Впускные клапана 0,15 мм. Выпускные чуть больше 0,17-0,20 мм. Мое личное мнение после 20 лет практики, следующее. Выставляемый зазор очень сильно зависит от производителя и материала клапана. Если это клапан среднего качества, то зазоры можно делать по методичке. Если и на впуске, и на выпуске клапана Kolbenschmidt, то можно по кругу делать 0,15. Теперь по щупам. Конечно все определяется словом опыт и первые два, три раза можно такое нарегулировать… «что ни в сказке сказать, ни пером описать». Поэтому я вспомнил одну замечательную вещь для слесарей, токарей и фрезеровщиков, которую сделали в СССР, для технического контроля. Называлось это калибр-пробка. То есть это калиброванный инструмент, с двумя «хвостами», один проходной, второй непроходной. По аналогии с этим чудом, я предлагаю два инструмента. Первый, это щуп для регулировки зазоров размером 0,15 мм и набор щупов, в котором есть щуп 0,2 мм. Теперь все «чудеса» регулировки сводятся к простой вещи. Один должен пролезать, другой уже не должен. Таким образом попадаем в нужное поле допуска.

набор щупов, «веер»
