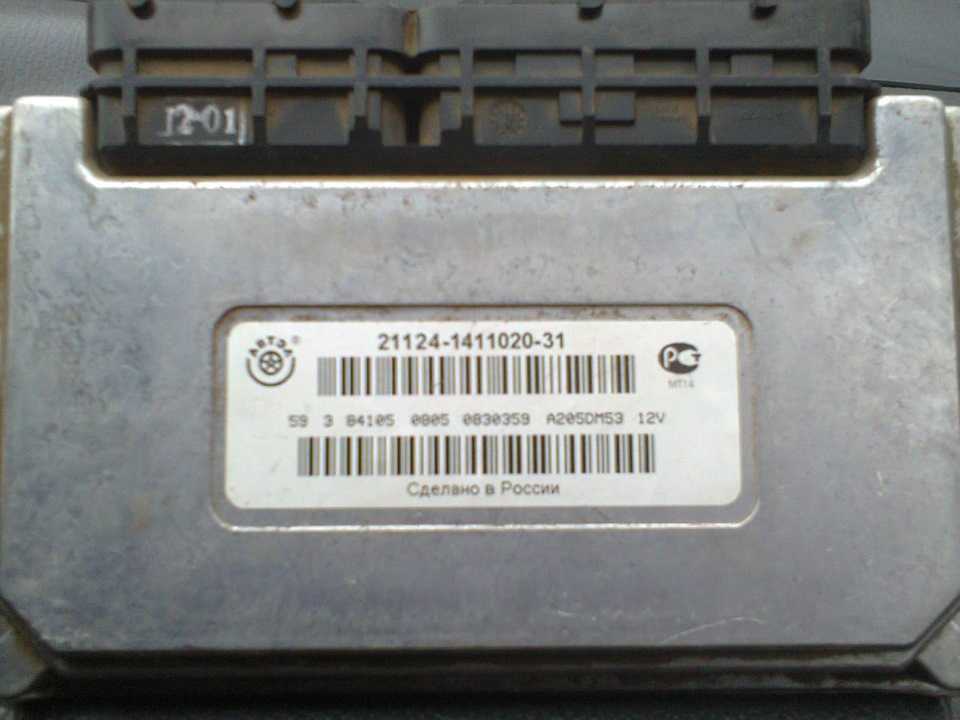

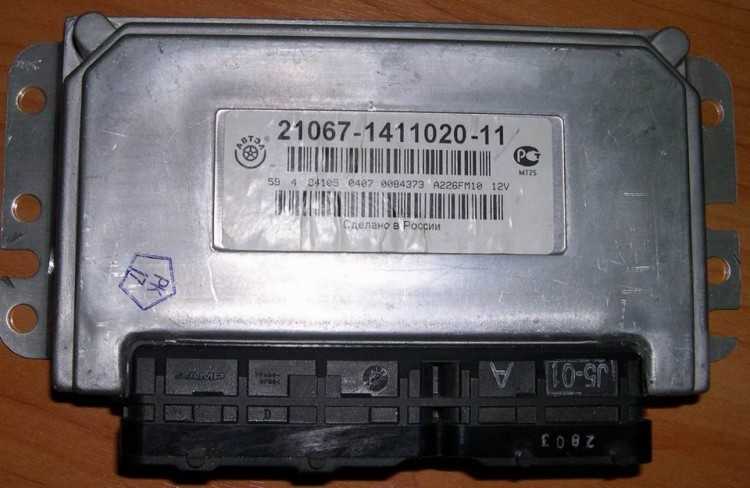

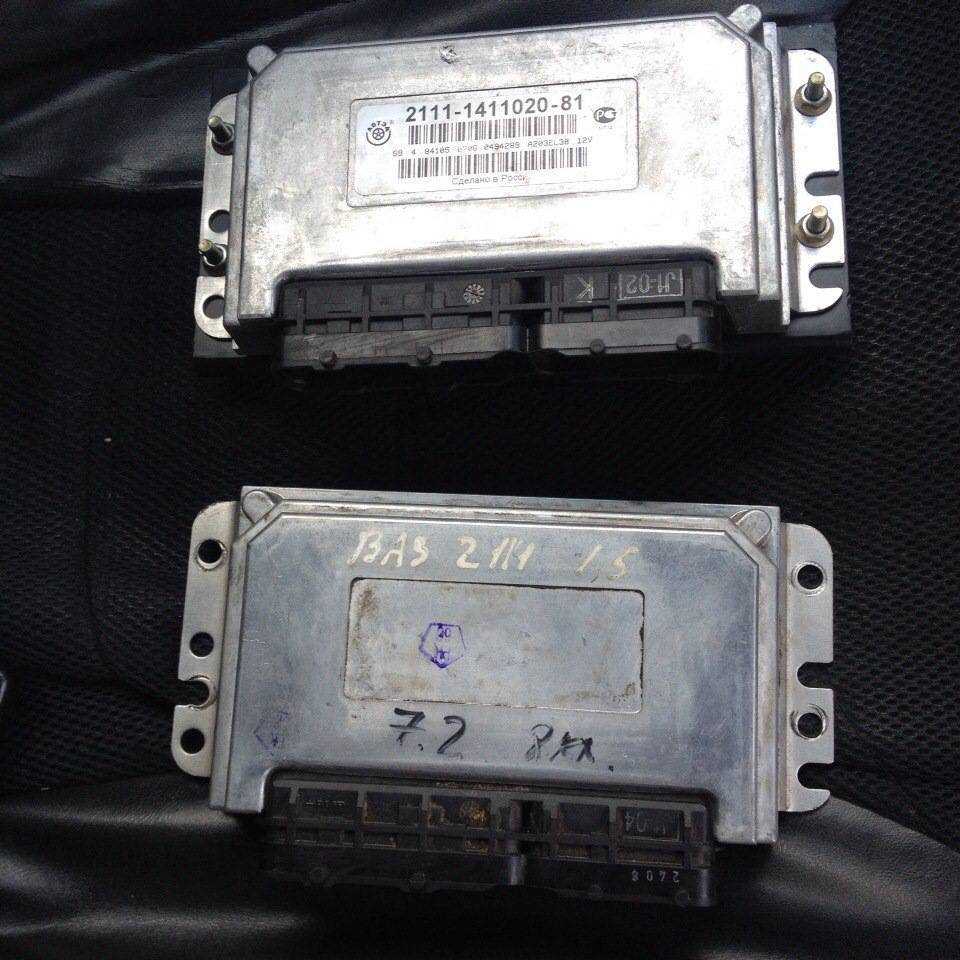

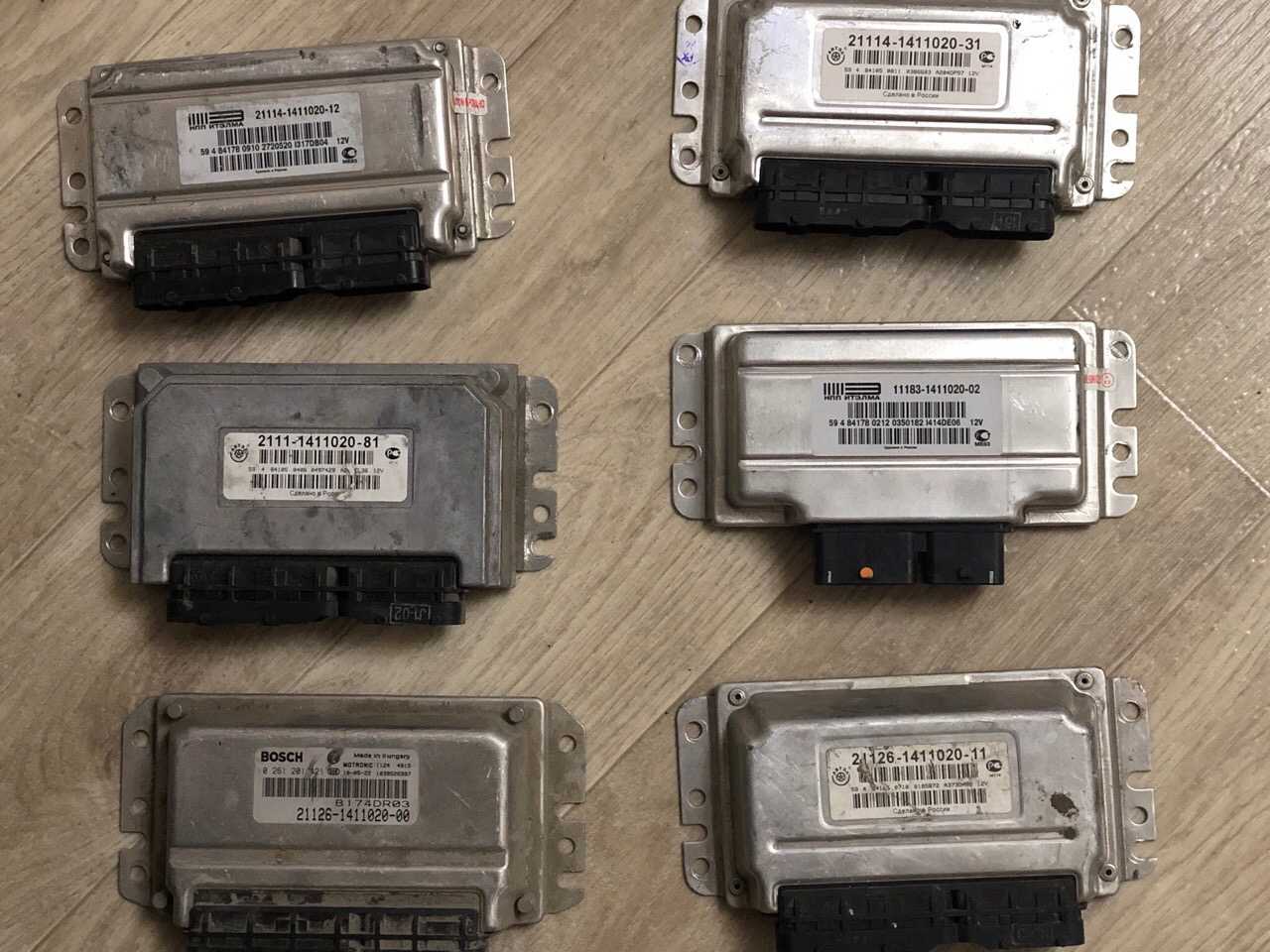

Электронные блоки управления двигателем январь

Снятие крышки воздушного фильтра

Для снятия впускного коллектора на ВАЗ 2107 инжектор необходимо предварительно снять крышку воздушного фильтра. Это несложная процедура, которая выполняется в несколько шагов.

1. Откройте капот автомобиля и установите его на фиксатор, чтобы обеспечить удобный доступ к воздушному фильтру.

2. Ослабьте зажимы крепления крышки воздушного фильтра и аккуратно снимите саму крышку совместно с фильтром.

3. Проверьте состояние воздушного фильтра. Если он сильно загрязнен или поврежден, рекомендуется заменить его новым.

4. Установите крышку воздушного фильтра обратно на место и правильно зафиксируйте зажимы.

Теперь, когда крышка воздушного фильтра снята, вы можете приступить к дальнейшей процедуре снятия впускного коллектора на ВАЗ 2107 инжектор.

Основные компоненты двигателя ВАЗ 2107

Двигатель ВАЗ 2107 состоит из следующих основных компонентов:

• Блок цилиндров, в котором располагаются цилиндры и поршни. Благодаря цилиндрам двигатель осуществляет работу за счет сжигания топлива и воздуха.
• Головка блока цилиндров, располагается сверху блока цилиндров и осуществляет герметичность сгорания и движения поршней.
• Коленчатый вал, на котором закреплены шатуны. Коленчатый вал преобразует энергию сгорания топлива и воздуха в движение поршней.
• Маховик, который служит для сглаживания колебаний и обеспечения плавности работы двигателя.
• Система смазки, обеспечивающая маслом смазку и охлаждение двигателя.
• Система охлаждения, которая поддерживает оптимальную температуру работы двигателя.
• Система питания, которая обеспечивает подачу топлива в цилиндры двигателя.
• Система выпуска отработавших газов, отводящая отработавшие газы из цилиндров двигателя.
• Система зажигания, обеспечивающая зажигание топливовоздушной смеси в цилиндрах двигателя.

Каждый из этих компонентов играет важную роль в работе двигателя ВАЗ 2107 и обеспечивает его надежную и эффективную работу.

Где находится масса двигателя ВАЗ 2107?

На ВАЗ 2107 масса двигателя обычно указывается в техническом паспорте автомобиля. В среднем, масса двигателя ВАЗ 2107 составляет около 140-150 кг.

Масса двигателя на ВАЗ 2107 распределена в основном на передней части автомобиля, так как переднеприводное исполнение этой модели предполагает установку двигателя в передней части автомобиля.

Чтобы определить точное расположение массы двигателя ВАЗ 2107, можно рассмотреть его конструкцию. Двигатель ВАЗ 2107 расположен в моторном отсеке, под капотом автомобиля. Обычно двигатель устанавливается в поперечном направлении, параллельно передней панели. Между двигателем и панелью установлена звукопоглощающая прокладка, которая помогает снизить уровень шума при работе двигателя.

Масса двигателя ВАЗ 2107 может быть распределена неравномерно, в зависимости от типа и модификации двигателя. Например, если в автомобиле установлен более мощный двигатель, его масса может быть больше и он может быть распределен по моторному отсеку иначе.

Знание массы двигателя может быть полезно во многих случаях, например, при транспортировке автомобиля или при производстве ремонтных работ на двигателе. При проведении различных манипуляций с двигателем ВАЗ 2107 необходимо учитывать его массу, чтобы избежать непредвиденных ситуаций и возможных повреждений.

Осмотр и замена прокладки

Замена прокладки впускного коллектора на ВАЗ 2107 инжектор может потребоваться в случае обнаружения таких признаков:

Утечка воздуха

1. Если вы замечаете подтекание масла или нехарактерный звук, возникающий при работе двигателя, это может указывать на утечку воздуха через поврежденную прокладку.
2. Для проверки, можно опустить впускной коллектор водой и наблюдать, появятся ли пузыри, что будет свидетельствовать о утечке.

Повышенный расход топлива

Поврежденная прокладка может привести к неправильному смешению топлива и воздуха, что может привести к увеличению расхода топлива. Если вы заметили, что автомобиль стал потреблять больше топлива, то это может быть вызвано проблемой с прокладкой впускного коллектора.

Для замены прокладки впускного коллектора на ВАЗ 2107 инжектор необходимо выполнить следующие шаги:

1. Подготовьте необходимые инструменты и материалы: ключи, отвертки, новую прокладку.
2. Отсоедините провода и разъемы, подключенные к впускному коллектору.
3. Отверните крепежные болты, которыми крепится впускной коллектор и аккуратно снимите его с головки блока цилиндров.
4. Осмотрите состояние старой прокладки. Если она повреждена или сильно износилась, необходимо заменить ее.
5. Очистите поверхность головки блока цилиндров и впускного коллектора от остатков прокладки и грязи.
6. Установите новую прокладку на место старой.
7. Установите впускной коллектор на головку блока цилиндров и затяните крепежные болты согласно рекомендациям производителя автомобиля.
8. Подключите все провода и разъемы обратно на впускной коллектор.

Теперь впускной коллектор готов к работе с новой прокладкой, обеспечивая герметичное соединение и эффективную работу системы впуска на ВАЗ 2107 инжектор.

Современные технологии для определения массы эбу ВАЗ 2107 инжектора

Массу электронного блока управления (ЭБУ) ВАЗ 2107 инжектора можно определить с помощью современных технологий и методов.

Одним из способов определения массы ЭБУ ВАЗ 2107 инжектора является взвешивание. Для этого необходимо аккуратно снять ЭБУ с автомобиля и поместить его на точные весы. Полученное значение будет являться массой ЭБУ.

Другим методом определения массы ЭБУ ВАЗ 2107 инжектора является использование специальных программных средств. Некоторые диагностические сканеры и программы позволяют отображать информацию о массе ЭБУ прямо на экране устройства. Для этого необходимо подключить программное обеспечение к автомобилю и выполнить соответствующую процедуру диагностики.

Также существуют специализированные каталоги и базы данных, которые содержат информацию о характеристиках и массе различных компонентов автомобилей, включая массу ЭБУ. С помощью этих баз данных можно определить массу ЭБУ ВАЗ 2107 инжектора путем поиска соответствующей информации.

Независимо от выбранного способа определения массы электронного блока управления ВАЗ 2107 инжектора, важно следовать инструкциям производителя и проявлять осторожность при выполнении любых действий с автомобилем

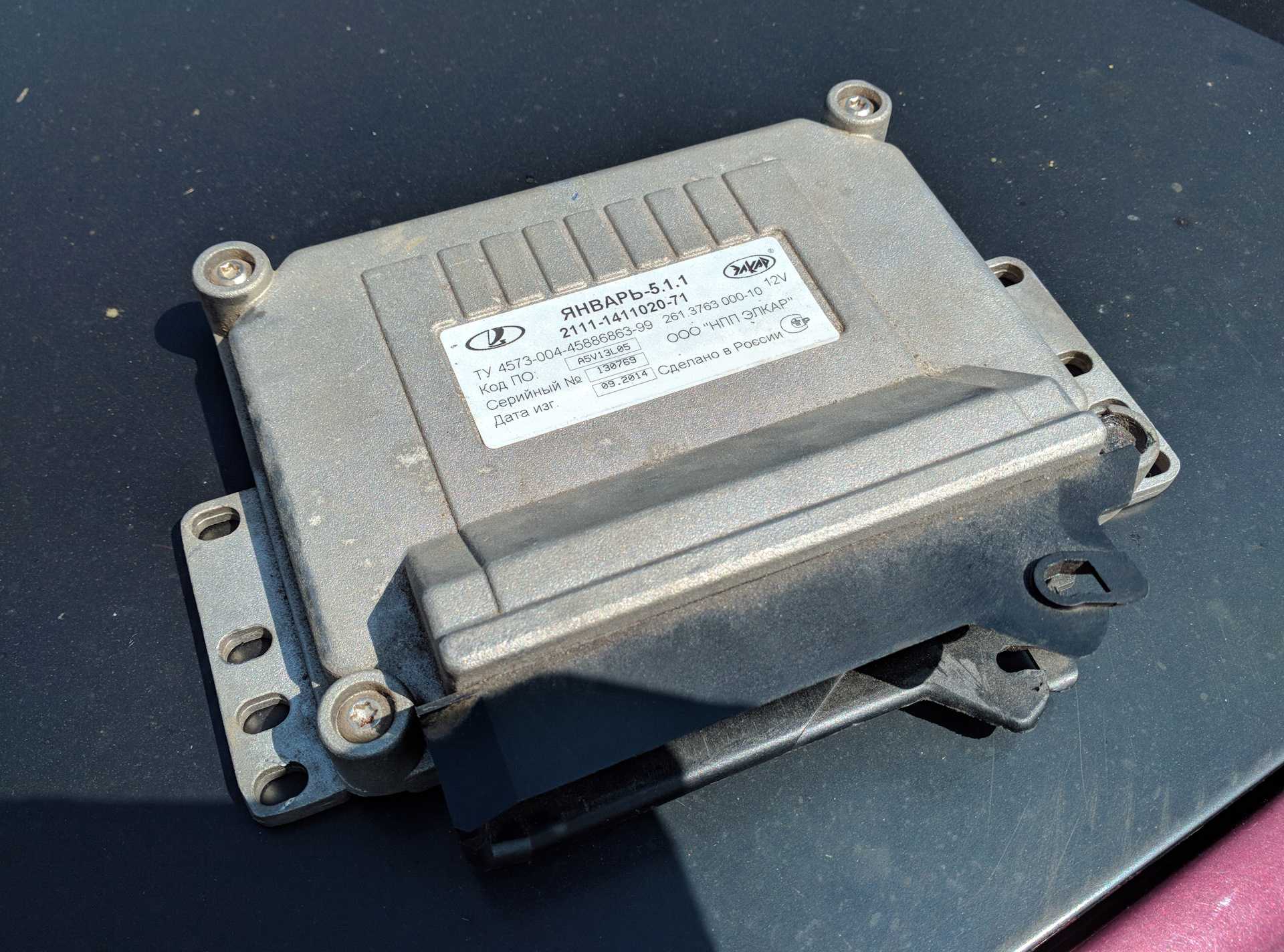

Назначение контактов ЭБУ Bosch М7.9.7, Январь-7

см. также: Схема соединений ЭСУД

№	Соединение
1	Не используется
2	Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
3	Масса цепи зажигания
4	Не используется
5	Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
6	Форсунка 2. Активный уровень низкий
7	Форсунка 3. Активный уровень низкий
8	Выход на тахометр.
9	Не используется
10	Сигнал расхода топлива
11	Не используется
12	АКБ, клемма 30 замка зажигания.
13	Питание. Клемма 15 замка зажигания
14	Главное реле
15	Контакт «A» ДПКВ
16	ДПДЗ
17	Масса ДПДЗ
18	Вход  датчик кислорода
19	Вход  датчик детонации
20	Масса датчика детонации
21	Не используется
22	Не используется
23	Не используется
24	Не используется
25	Не используется
26	Не используется
27	Форсунка 1. Активный уровень низкий
28	Не используется
29	Не используется
30	Не используется
31	Лампа СЕ, акт. уровень низкий
32	Питание ДПДЗ
33	Питание ДМРВ
34	Вход ДПКВ, контакт «B»
35	Масса ДТОЖ
36	Масса ДМРВ
37	Вход сигнала с ДМРВ
38	Не используется
39	Вход сигнала с ДТОЖ
40	Вход сигнала с датчика температуры впускного воздуха
41	Не используется
42	Не используется
43	Не используется
44	Вход напряжения бортовой сети на выходе главного реле
45	Выход питания датчика фаз
46	Выход управления клапаном продувки адсорбера
47	Форсунка 4. Активный уровень низкий
48	Выход управления нагревателем датчика кислорода
49	Не используется
50	Выход управления дополнительным реле стартера
51	Масса контроллера
52	Не используется
53	Масса контроллера
54	Не используется
55	Не используется
56	Не используется
57	Вход кодирования вариантов калибровочных данных. В памяти контроллера может находиться 2 набора калибровочных данных, переключение производится замыканием на массу.
58	Не используется
59	Датчик скорости
60	Не используется
61	Масса выходных каскадов
62	Не используется
63	Вход напряжения бортовой сети на выходе главного реле
64	Выход «D» РХХ
65	Выход «C» РХХ
66	Выход «B» РХХ
67	Выход «A» РХХ
68	Выход управления реле вентилятора охлаждения двигателя, акт. уровень  низкий
69	Выход управления реле кондиционера, акт. уровень  низкий
70	Выход управления реле бензонасоса, акт. уровень  низкий
71	K-Line
72	Не используется
73	Не используется
74	Не используется
75	Вход запроса на включение кондиционера, акт. уровень  высокий
76	Вход запроса усилителя руля, акт. уровень  высокий
77	Не используется
78	Не используется
79	Вход сигнала датчика фаз
80	Масса выходных каскадов
81	Не используется

Дополнительные обозначения

Предохранители автомобиля ваз 2107 расположены следующим образом:

• лампы заднего света и фонарей заднего хода;
• электродвигатель вентилятора отопителя, насосов омывателей фар и очистителей стекла;
• сигнализатор включения обогревателя заднего стекла ваз 2107;
• указатели поворота и реле аварийной сигнализации;
• противотуманные фонари;
• тахометр, вольтметр;
• контрольные лампы давления масла, жидкости, указатели уровня и резерва топлива на щитке приборной панели, освещение панели приборов;
• прикуриватель и часы;
• звуковой сигнал ВАЗ;
• освещение салона (до 2000-го года выпуска – на потолке одна лампа, у вышедших после 2000-го – два плафона на стойках задних дверей);
• дальний свет фар;
• контрольная лампа дальнего света;
• подкапотное освещение и освещение номерного знака;
• подсветка бардачка;
• правая фара;
• левая фара.

Автор материала: Думченков Михаил
