Книга 19 материалы и изделия для систем вентиляции и кондиционирования воздухачасть 19.1 воздуховоды, воздухоотводы, воздухораспределители, воздухосборники

Хомуты вентиляционные для крепления воздуховодов

Монтаж воздуховодных систем осуществляется при помощи разных инструментов – траверсов, евро-шин, фланцев. При этом хомут для крепления круглых воздуховодов остается ключевым элементом, использующимся при монтаже гибких систем вентиляции. Хомуты для крепления воздуховодов надежно соединяет трубы, гарантирует их качественное крепление к поверхностям – стенам, потолкам, стойкам.

В компании «Мир хомутов» можно купить вентиляционные крепежи разных типоразмеров по низкой цене. В каталоге есть хомуты для вентиляционных труб, которые нужны для оперативного монтажа гибких систем.

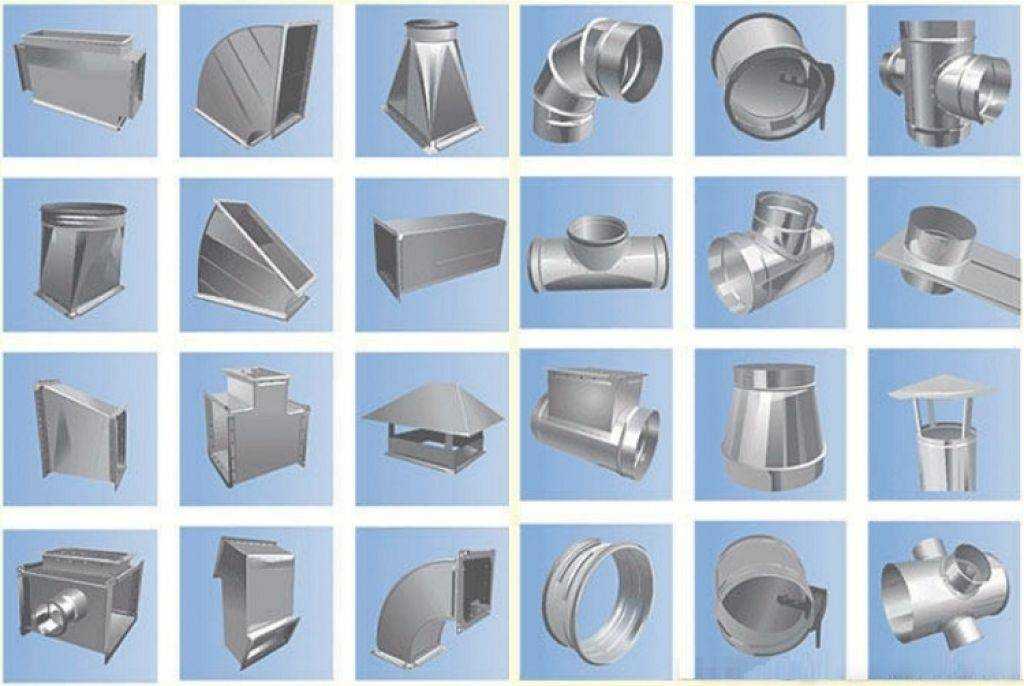

Изготовление элементов бесфланцевых соединений воздуховодов

Учитывая, что фланцевые соединения воздуховодов обладают существенными недостатками, в практике монтажа были опробованы различные конструкции бесфланцевых соединений фальцевых воздуховодов. Широкое распространение получили бандажное соединение для воздуховодов круглого сечения и реечное для воздуховодов прямоугольного сечения.

Бандажи изготовляют на специальной автоматизированной линии СТД-180, разработанной ПКБ треста «Сантехдеталь».

Прямые участки воздуховодов с бесфланцевым реечным соединением изготовляют из рулонной стали шириной 1250 мм на автоматизированной линии СТД-352, разработанной ПКБ треста «Сантехдеталь».

На самоходной тележке рулон стали подвозят к линии и устанавливают на разматыватель. Пройдя через кромкооб-резной механизм, стальная лента, обрезанная точно по заданному размеру, поступает на правйльный механизм. После правильного механизма лента попадает в петлевой компенсатор, в котором с помощью фотоэлементов контролируется наличие ленты и выдаются соответствующие команды на механизмы подачи ленты.

Из петлевого компенсатора ленту выбирает механизм шаговой подачи, который по команде отмеряет и выдает ленту к отрезному механизму. В процессе подачи происходит высечка уголков, необходимая для образования бесфланцевого соединения.

По окончании подачи ленты мерная заготовка отрезается механизмом. Длина заготовки равна периметру изготовляемого воздуховода с припуском на продольный замыкающий шов.

Отрезанная заготовка приводным рольгангом направляется в механизм образования жесткостей (зигов), после чего попадает в распределительный механизм. Последний выдает заготовку В блок прокатки бесфланцевого соединения, где образуются соединительные элементы на торцах заготовок. После блока прокатки заготовка попадает на блок сшивки, откуда поступает на механизм образования замыкающего фальца, а затем по рольгангу — в листогибочный механизм. После процесса гибки в блоке сшивки замыкающего шва происходят прокатка фальца замыкающего шва и его осадка. По окончании этой операции воздуховод передается на комплектовочный конвейер.

Рис. 1. Автоматизированная линия СТД-180 по изготовлению бандажей
1 — разматыватель; 2 —проводка входная; 3 —механизм правки ленты; 4 — устройство контроля петли; 5 — механизм шаговой подачи; 6 — пресс; 7 — механизм транспортировки заготовки; 8 — механизм формовки профиля; 9 — механизм гибки профиля; 10— приспособление для приварки ушек; 11 — установка для заполнения бандажа герметиком бутепрол

Рис. 2. Автоматизированная линия СТД-352

Соединительную рейку прокатывают на фальцепро-катном механизме СТД-16 или ФП-3.

Переходы, необходимые для образования тройников и крестовин, изготовляют на автоматизированной линии СТД-400. Для образования тройника или крестовины переход участку воздуховода.

Рис. 3. Присоединение перехода к прямому участку воздуховода присоединяют к прямому

При отсутствии автоматизированных линий СТД-352 и СТД-400 прямые участки воздуховодов и переходы можно изготовлять по технологии, с использованием широко распространенных станков и механизмов: гильотинных ножниц, листогибов, фальцепрокатных и фальцеосадочных механизмов. Вместо офланцовки деталей к их торцам любым способом (сваркой, заклепкой, самонарезающими винтами, клеем и т. п.) присоединяют фасонные шины, прокатанные нафаль-цепрокатном механизме со специальными роликами.

Характеристики изделия

Материал, который применяется для производства – стальная полоса с покрытием от коррозии, толщиной от 1 до 3 мм. Ширина полосы может быть различной, в зависимости от тех. условий. На основании ТУ 36-1195—84 устройство диаметром до 40 см, делается стандартной ширины 2,5 см; от 40 до 160 см – 3 см. На сегодняшний день наиболее распространены изделия с диаметром: 100, 125, 160, 200, 250, 315, 350, 400мм. Они имеют идеальное сочетание низкой стоимости и высокой эксплуатационной эффективности.

Хомут для воздуховодов обрезиненный используется для снижения вибрации и аэродинамических шумов, создаваемых потоком воздуха. Резина, применяющаяся в качестве виброгасителя, отличается стойкостью к перепадам температур, старению, УФ излучению и воздействию агрессивных сред. Устройство может применяться в температурном диапазоне от -45 до + 120 С°.

Оцинкованные подвески Стандарт

Оцинкованные подвески Стандарт — это незаменимые элементы для надежного крепления воздуховодов. Они обеспечивают устойчивое и надежное закрепление системы вентиляции, поддерживая ее в необходимом положении и предотвращая падение и деформацию воздуховодов.

Оцинкованные подвески Стандарт отличаются высоким качеством и долговечностью. Они изготавливаются из стальной проволоки, покрытой слоем оцинка, что позволяет им быть устойчивыми к воздействию коррозии. Такое покрытие защищает подвески от ржавчины и гарантирует их долговечность в эксплуатации.

Оцинкованные подвески Стандарт имеют простую и удобную конструкцию. Они представляют собой кольцо с заклепкой, благодаря чему их очень легко и быстро устанавливать. Крепление производится путем закрепления подвески на потолочной поверхности или на других элементах конструкции. Это позволяет с легкостью регулировать высоту и положение воздуховода в зависимости от потребностей и условий монтажа.

Оцинкованные подвески Стандарт обладают высокой нагрузочной способностью. Они выдерживают большой вес и не деформируются под его воздействием. Благодаря этому, система вентиляции надежно закреплена и не создает проблем при эксплуатации. При выборе подвесок нужно учитывать вес воздуховода и необходимую нагрузку, чтобы обеспечить максимальную безопасность и надежность конструкции.

В заключение, оцинкованные подвески Стандарт — это оптимальное решение для крепления воздуховодов. Они обеспечивают простоту и удобство монтажа, надежность и долговечность конструкции, а также возможность регулировки высоты и положения воздуховода

Если вам нужны надежные крепления для вентиляционной системы, обратите внимание на оцинкованные подвески Стандарт — они справятся с этой задачей на отлично

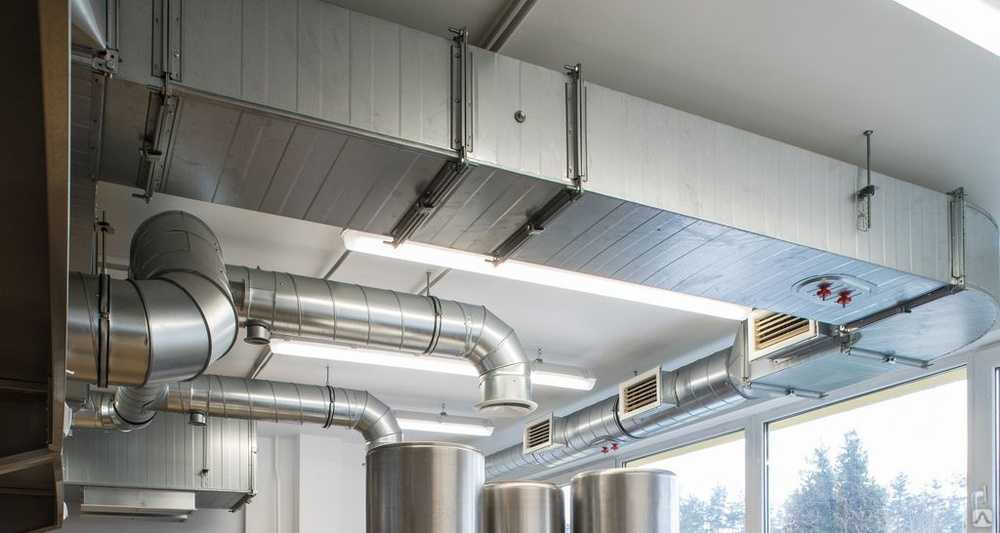

Зачем нужны крепления для воздуховодов и какие проблемы они решают

Крепления для воздуховодов играют важную роль в обеспечении безопасности и надежности систем вентиляции и кондиционирования воздуха. Эти крепления служат для жесткого закрепления воздуховодов и предотвращения их оседания, падения или деформации, что может привести к нарушению функционирования всей системы.

Одной из основных проблем, которую решают крепления для воздуховодов, является предотвращение прогиба и деформации воздуховодов под влиянием веса и давления воздуха. Воздуховоды устанавливаются на определенной высоте и под наклоном для обеспечения эффективной циркуляции воздуха, и крепления помогают сохранить правильное положение воздуховодов на протяжении всей эксплуатации системы.

Кроме того, крепления для воздуховодов также решают проблему шума и вибраций. Вентиляционные системы могут создавать значительные шумы и вибрации, особенно при работе на высоких скоростях или при наличии больших объемов воздуха. Крепления помогают уменьшить передачу шума и вибраций от воздуховодов к соседним конструкциям, что обеспечивает более комфортное и тихое окружение для жителей или работников.

Крепления для воздуховодов выполняются из прочного оцинкованного металла, что обеспечивает долговечность и надежность их работы. Они устанавливаются с помощью специальных крепежных элементов, обеспечивающих надежное соединение с воздуховодами и крепление к стенам, потолкам или другим конструкциям

Важно выбирать крепления, соответствующие размерам и весу воздуховодов, чтобы обеспечить оптимальную поддержку и стабильность работы системы вентиляции и кондиционирования воздуха

Общее описание стоек кабельных двойных СТД

Стойка кабельная двойная консольная СТД представляет собой сваренную металлическими пластинами конструкцию из двух стоек СТ. За счёт этого реализуется эффект жёсткости, присущий двутавровой балке. Конструкция стойки и различные элементы крепления (косынки, швеллера) позволяют крепить её как к стене, так и к потолку и полу. С помощью овальных боковых отверстий можно навешивать дополнительное оборудование и усиливать конструкцию.

Обозначения размеров стойки кабельной СТД:

B – ширина профиля стойки, мм;

L – общая длина стойки кабельной СТД, мм;

H – высота сдвоенной стойки, мм;

S – толщина металла, мм (2,5/4,0мм, реже 3мм и др.)

Если необходимо, то монтажник электрических устройств может укоротить до необходимой длины стойки двойные СТД с последующей приваркой пластин жёсткости. Наращивание стоек СТД сваркой нежелательно, так как теряется жёсткость конструкции. После монтажа кабельной линии желательно осмотреть места крепления, сварки, резки и выявить повреждения антикоррозионного покрытия. При их нахождении необходима подкраска, с предварительным обезжириванием.

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Средние сметные цены на материалы, изделия и конструкции для
строительства в районах крайнего севера и отдельных местностях, приравненных к
ним, предназначены для определения сметной стоимости и составления единичных
расценок на внутренние санитарно-технические работы, а также на
производственные водопровод и канализацию, газоснабжение и теплоснабжение в
жилых, общественных и вспомогательных зданиях промышленных предприятий.

2. Сметные цены на трубы стальные, чугунные, напорные,
асбестоцементные и керамические помещены в сборнике средних сметных цен Часть I,
Раздел III.

3. В сметных ценах на мойки МСУ, МСУША, МСУЦА (пп 497-500)
стоимость подстолья и шкафчика не учтена.

4. Сметные цены на приборы санитарные, оптовые цены на которые
приведены по сортам, усреднены и установлены вне зависимости от сортов.

5. В сметных ценах на ванны чугунные и стальные учтена
комплектация их металлическими деталями (выпуск, сифон, перелив со стальным
трубопроводом).

При замене металлической комплектации на пластмассовую уменьшать
сметную стоимость по районам:

21С, 24С, 25С……………………………………………………………………4,67 руб.

23С, 27С…………………………….………..……………………………….…4,86 руб.

26С2, 29С, 30С2……………………………..…………………………….……5,76 руб.

26С1…………………………………………..………………………………….5,31 руб.

28С1, 30С1…………………………………………………………………….…6,27 руб.

28С2……………………………………………………………………………….8,82 руб.

6. В сметных ценах на радиаторы чугунные учтена стоимость
подготовки радиаторов к установке (группировка, перегруппировка, установка или
замена прокладок опрессовка)

7. В сметных ценах на узлы укрупненные монтажные из
водогазопроводных труб диаметром до 80 мм, поставляемые с муфтовой арматурой,
креплениями и гильзами, а также арматура, крепления, гильзы, фланцы, болты и
прокладки, поставляемые в укрупненных узлах из водогазопроводных и
электросварных труб диаметром до 150 мм, и крепления, поставляемые в
укрупненных узлах систем канализации из чугунных канализационных труб,
стоимость этих материалов не учтена не учтена также стоимость фланцев,
кронштейнов, болтов, гаек и прокладок в трубах отопительных (п. 642).

8. В сметных ценах на вентиляторы с электродвигателем на
одной оси (п. 59-11, 115-141) учтена стоимость вентилятора, электродвигателя и
рамы в сметных ценах на вентиляторы с электродвигателем на клиноременной
передаче (пп. 112-114) учтена стоимость вентилятора, электродвигателя, шкивов,
рамы, приводных ремней, ограждения ременной передачи.

9. Состав комплектов котлов чугунных секционных водогрейных
приведен в табл. 3

Таблица 3

Детали	Единица измерения	Теплопроизводительность, МВт (гкал/ч)
		До 0,06 (0,05)	Св. 0,06 (0,05)
1	2	3	4
Котлы с топочной гарнитурой	компл.	1	1
Соединительные части и трубы шибера	компл.	—	1
Баки расширительные	шт.	1	—
Вентили муфтовые	шт.	—	1
Задвижки чугунные фланцевые	шт.	—	2
Клапаны обратные	шт.	—	1
Краны проходные	шт.	—	2
Краны трехходовые	шт.	—	1
Манометры	шт.	—	1
Термометры с гильзами	компл	1	1

10. Помещенные в настоящем сборнике сметные цены на изделия
для монтажа систем отопления, вентиляции, водоснабжения, канализации и
газоснабжения определены по 24С, 27С территориальным районам на базе оптовых
цен прейскуранта 24-15-29, для остальных районов к оптовым ценам на изделия,
изготовляемые предприятиями, расположенными в районах крайнего севера и
местностях, приравненных к ним, применены коэффициенты, утвержденные в
установленном порядке.

Особенности монтажа

Элементы вентиляционной системы из полипропилена собираются достаточно просто. Технические характеристики воздуховодов обуславливаются прочностью сварных швов.

Проверка их качества осуществляется по ГОСТ 16971-71. Что касается технологии сварочных работ, то они проводятся при соблюдении требований ГОСТ 16310-80.

Для соединения отдельных частей трубопровода между собой применяются специальные фитинги:

Крепление вентиляционных каналов проводится с помощью хомутов. Технология прокладки обуславливается типом системы вентиляции. Наиболее сложной считается приточно-вытяжная.

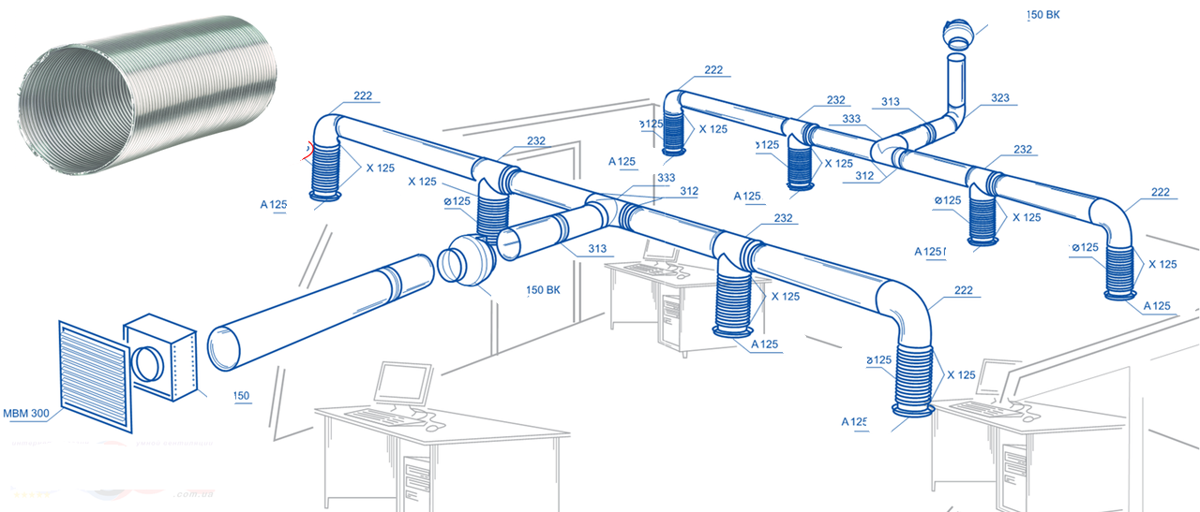

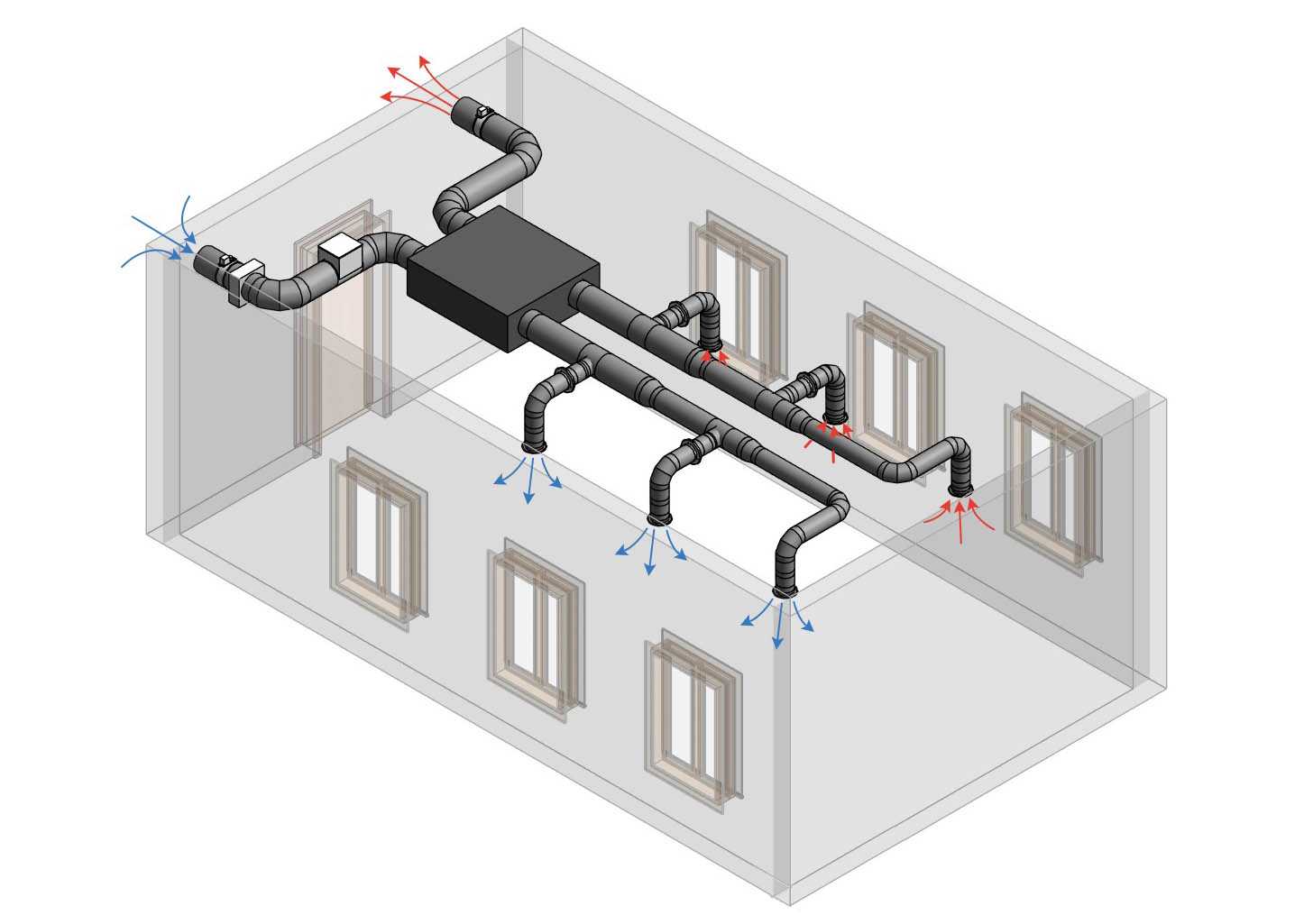

Последовательность монтажа воздуховода:

• высверливание в стене здания отверстия для притока свежего воздуха с последующей установкой в него патрубка;
• присоединение приточной системы к вентиляционному каналу, расположенному в чердачном помещении;
• установка вентиляционного рукава, подающего воздух в помещения дома.

Устройство вытяжной системы проводится по вышеописанному принципу. Она располагается на скате кровли дома. При сборке отдельных конструктивных элементов сети из полипропилена необходимо соблюдать технологию монтажа.

Регламентация этого вопроса осуществляется нормативами СП 73.13330.2012 и СП 60.13330.

• сборку и соединение гибких воздуховодов следует проводить, растягивая их по длине;
• вентиляционные рукава должны быть натянуты с целью исключения их провисания;
• не допускается прокладка гибких и полужестких воздуховодов, если длина вертикального отрезка составляет более 7 метров;
• в местах соприкасания вентиляционной сети с грунтом либо с бетонными конструкциями следует устанавливать жесткие вентиляционные трубы. То же касается помещений подвала, цокольного этажа;
• при установке воздуховодов следует использовать специальные гильзы, сделанные из металла, и переходники.

Устройство теплоизоляции предотвращает процесс выпадения конденсата в вентиляционном канале, что обеспечивает его долговечность.

Ее рекомендуется использовать при прокладке элементов системы, устанавливаемой в неотапливаемых помещениях или снаружи здания.

Источник

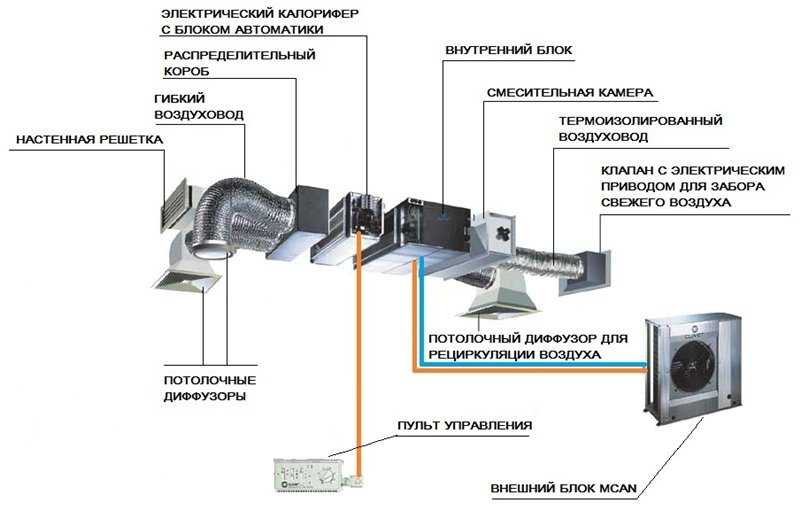

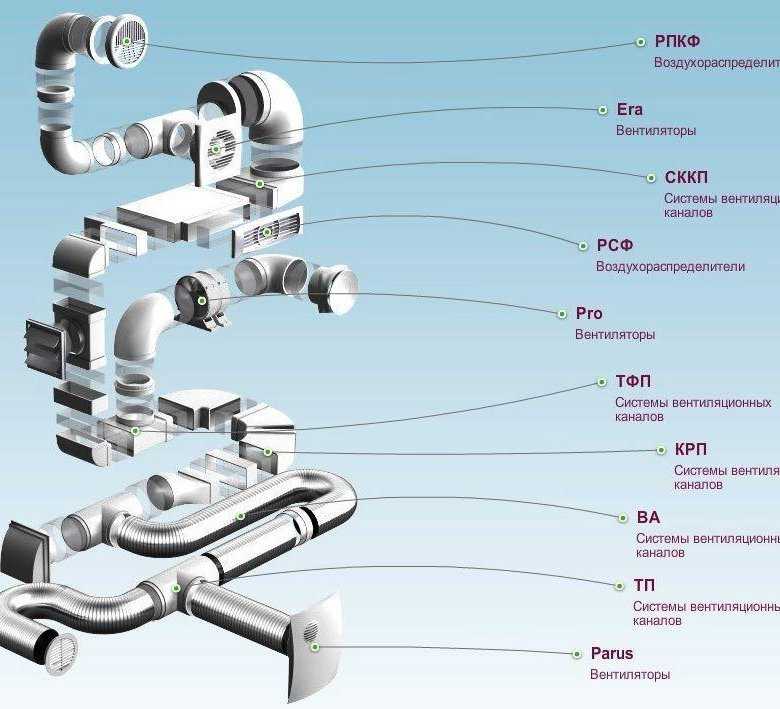

Воздуховоды: важная составляющая системы вентиляции и кондиционирования

Воздуховоды являются неотъемлемой частью системы вентиляции и кондиционирования помещений. Они не только обеспечивают циркуляцию воздуха, но и выполняют функцию транспортировки и распределения воздуха в здании. Качество воздуха в помещении напрямую зависит от правильно организованных и установленных воздуховодов.

Основное назначение воздуховодов — обеспечение свободного потока воздуха между вентиляционными устройствами и помещениями. Они могут быть выполнены из различных материалов, таких как оцинковка, нержавеющая сталь, пластик и другие. Выбор материала зависит от конкретных условий эксплуатации и требований к гигиеничности воздуха.

Воздуховоды должны быть герметичными, чтобы исключить проникновение пыли, загрязнений и посторонних запахов. Для этого следует использовать качественные фитинги и герметизировать соединения. Также воздуховоды должны иметь достаточную прочность и жесткость, чтобы выдерживать давление воздуха и не деформироваться в процессе эксплуатации.

Однако не менее важными являются и крепления для воздуховодов, которые обеспечивают их надежную фиксацию на стенах, потолках или других конструкциях. Крепеж должен быть выполнен из прочных и долговечных материалов, таких как оцинкованная сталь. Он должен обеспечивать не только надежное удержание воздуховодов, но и предотвращать их проседание и возможность повреждения в процессе эксплуатации.

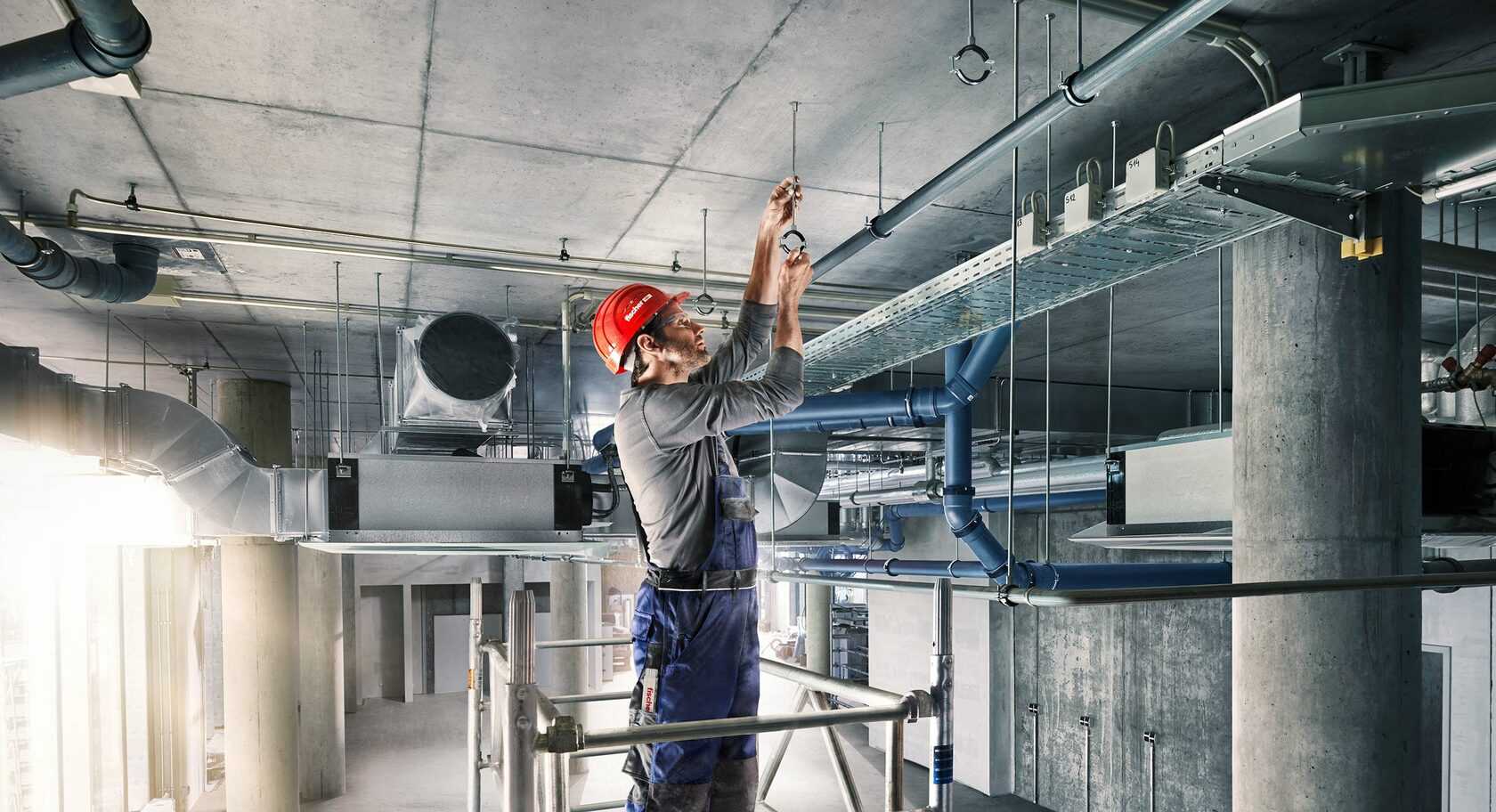

Техника безопасности при производстве работ

Большая часть монтажных работ проводится на высоте. Требуются грузоподъемные механизмы. Обязательно проведение для монтажников инструктажа по технике безопасности.

Для успешного результата этапа работ на высоте требуется, чтобы:

1. Работы выполнялись только обученными квалифицированными монтажниками.
2. Место проведения работ было ограждено, проход людей рядом с объектом ограничен.
3. Для снижения степени опасности монтажа на высоте все подготовительные процессы осуществлялись на нулевой отметке.

При выполнении работ в частных домах используют надежные крепкие подмости, инвентарные леса. Работы по укладке вентиляционных труб с теплоизоляцией ведут в защитных перчатках, очках.

Со спецификой обустройства прохода вентиляционных труб через кровельный пирог ознакомит следующая статья, прочитать которую мы советуем.

Как выбрать и установить вентиляционные хомуты для крепления воздуховодов

Все крепежные элементы можно разделить на две больших группы:

1. Монтажные — несколько полуколец, для скрепления которых используют болтики разного размера.
2. Обжимные — стальное кольцо, для закрепления которого необходимо провернуть стягивающий болт несколько раз.

По способу крепления выделяется три метода:

1. Для бокового закрепления применяется две шпильки, которые нужно прикрепить к конструкции, исполняющей роль основания.
2. Крепление хомутов с трубами к потолку выполняется с помощью шпильки, один край которой должен быть связан с крепежным элементом, другой закреплен в потолке анкером.
3. На стенах хомуты закрепляются с помощью нерегулируемых, регулируемых зажимов.

Классический вид крепежей — оцинкованный хомут для воздуховодов с резиновым профилем. Однако применяются и другие варианты материалов, которые используются для производства подобных крепежей

1. Нейлоновые механизмы, которые предназначены для скрепления патрубков из гофры.
2. Стальные ленты, которые скрепляются болтами. Могут изготавливаться из легированных сталей, чтобы выдерживать большие нагрузки.

Дополнительно крепеж для круглых воздуховодов могут снабжаться резиновыми прокладками для гашения вибраций.

Выбор оцинкованных подвесок Стандарт

Оцинкованные подвески Стандарт – это надежное и прочное крепление для воздуховодов, которое широко используется в системах вентиляции и кондиционирования воздуха. Они предназначены для надежного крепления воздуховодов и обеспечивают устойчивость и безопасность всей системы.

Преимущества оцинкованных подвесок Стандарт:

• Долговечность. Оцинкованное покрытие обеспечивает защиту от коррозии и продлевает срок службы подвесок.
• Прочность. Подвески Стандарт выполнены из высококачественной стали, что обеспечивает их надежность и устойчивость к нагрузкам.
• Универсальность. Оцинкованные подвески Стандарт подходят для использования в различных типах систем вентиляции и кондиционирования воздуха.
• Простота монтажа. Подвески легко монтируются и регулируются по высоте, что делает установку быстрой и удобной.

Выбирая оцинкованные подвески Стандарт, нужно учитывать следующие факторы:

Тип системы

Подвески Стандарт предназначены для использования в различных типах систем вентиляции, поэтому важно определить, подходят ли они для конкретной системы.
Нагрузка. Необходимо учесть массу воздуховодов и других элементов системы, чтобы выбрать подвески с соответствующей грузоподъемностью.
Длина и количество подвесок

Важно задать правильное расстояние между подвесками для обеспечения устойчивости всей системы и равномерного распределения нагрузки.

Виды и размеры оцинкованных подвесок Стандарт могут различаться в зависимости от производителя, поэтому перед выбором необходимо учесть требования и особенности конкретного проекта.

Оглавление

Общие положения
Техническая часть
Агрегаты вентиляционно-приточные
Агрегаты отопительные
Аппараты водонагревательные
Баки расширительные
Баллоны для сжиженных газов
Бачки смывные
Бидэ
Болты с гайками и шайбами
Ванны купальные
Ванны медицинские
Вентиляторы
Вешалки-крючки
Виброизоляторы
Водоподогреватели
Воздуховоды
Воздухораспределители
Воздухосборники
Вставки гибкие
Глушители шума
Гребенки паро- и водораспределительные
Грязевики
Дефлекторы вытяжные
Двери стальные
Заслонки
Зонты
Калориферы
Клапаны воздушные
Клапаны герметические
Клапаны предохранительные
Колонки водогрейные
Конвекторы
Кондиционеры
Котлы
Краны
Крепления для воздуховодов
Кронштейны
Мойки
Насосы
Панели воздухораздающие
Пластины звукопоглощающие
Писсуары
Плиты газовые
Поддоны
Полотенцесушители
Полочки туалетные
Пьедесталы для умывальников
Радиаторы отопительные
Раковины
Регистры
Регуляторы давления
Решетки жалюзийные
Рукава резинотканевые
Секторы управления
Сливы больничные
Смесители
Термосмесители
Трапы
Трубы смывные
Трубы чугунные канализационные
Трубы чугунные отопительные
Умывальники
Узлы укрупненные монтажные (трубопроводы)
Унитазы
Устройство противонакипное
Фасонные части
Фланцы
Фонтанчики
Хомуты
Элеваторы

Металлический хомут для труб стандартный с резиновым профилем и гайкой

Хомут применяется для крепления труб заданного диаметра к стенам и потолку. Материал – оцинкованная сталь. Резиновый профиль служит для компенсации теплового расширения труб, а также уменьшает уровень шума (до 15 дб) и вибрацию.

ВНИМАНИЕ: при монтаже труб с использованием хомута расстояние между ближайшими точками крепления не должно превышать 4-х метров

Технические характеристики

ВЕНТИЛЯЦИОННЫЕ ХОМУТЫ, ПОДВЕСКИ, ПРУЖИННЫЕ ВИБРОИЗОЛЯТОРЫ

Хомуты СТД-205 (рис. 50) (ТУ 36-1195—84) предназначены для крепления (подвешивания) круглых воздуховодов к строительным конструкциям на тягах, захватах, талрепах и др. Хомуты изготовляют из стальной ленты шириной, мм: при наружном диаметре воздуховода до 400 мм — 25, от 450 до 1600 мм — 30. В комплект поставки входят болт с ганкой. Размеры хомутов приведены в табл. 53.

Таблица 53. Размеры и масса хомутов для крепления круглых воздуховодов (см. рис. 50)

Наружный диаметр воздухопода D

Допустимая максималь­ная нагруз­ка РП|ах, Н	Размеры, мм	Масса,
D	//	5	А
100	105	69	0.15
125	130	82	0.18
160	165	99	0,22
200	2500	205	119	2	10	0,27
250	255	144	0,33
315	320	177	0,41
355	360	197	0,46
400	405	219	0,52
450	455	248	1,04
500	505	273	1,15
560	565	303	12	1,29
630	635	338	1,44
710	715	378	1,62
800	5000	805	423	3	1,81
900	905	477	14	2,03
1000	1005	523	2,26
1120	1125	583	2,52
1250	1255	648	16	2,81
1400	1405	723	3,13
1600	1605	823	3,58

Кронштейны дли крепления воздуховодов устанавливают без нару­шения цельности и прочности строительных конструкций. Кронштейны крепят к строительным конструкциям двумя способами: заделкой в строительные конструкции и пристрелкой их дюбелями с помощью мон­тажного поршневого пистолета ПЦ52-1.

Подвески для воздуховодов

(ТУ 36-1199—74) рассчитаны на нагруз­ку до2500 Н (рис.51,а). Подвески выпускают нескольких типов (табл.54).Подвески регулируемые СТД-446

(ТУ 36-1845—75) предназначены для регулирования натяжения и длины расчалок вентиляционных шахт и подвесок воздуховодов (рис.51,б).Тяги СТД-6327, СТД-6328

(ТУ 36-1643—73) служат для подвеши­вания воздуховодов к строительным конструкциям (рис.51,в). Тяга диаметром10 мм выдерживает нагрузку 2500 Н, диаметром 12 мм — 5000 Н.

снижают уровень механических вибра­ций, которые передаются от работающего вентиляторного агрегата строительным конструкциям здания. Виброизоляторы устанавливают

между рамой вентиляторного агрегата и фундаментом, кронштейнами или покрытием пола.

Наиболее распространенные пружинные виброизоляторы типа ДО (рис. 52) выпускают нескольких типоразмеров (табл. 55).

Рис. 52. Пружинные: виброизоляторы типа ДО:

55.Технические характеристики виброизоляторов типа ДО

Обозначение J	Рабочая наг­рузка, Н	1 Высота без | нагрузки, мм	Осадка под нагрузкой, мм	Размеры, мм	Мас-
Л	Л,	Б	Дер	d	d,	d2
Д038	122	72	27	100	70	60	30	3	12	8,5	0,3
ДОЗЭ	219	93	36	110	80	70	40	4	0,4
Д040	339	113	42	130	100	90	50	5	8,9	1,0
Д041	540	129	43	130	100	90	54	6	1,2
Д042	942	170	57	150	120	110	72	8	14	10,5	1,8
Д043	1648	192	56	160	130	120	80	10	2,5
Д044	2384	226	66	180	150	140	96	12	3,8
Д045	3728	281	84	220	180	170	120	16	16	12,5	6,6
