Инструкция к автомобильной сигнализации scher-khan magicar 7

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно

Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

Машину нужно снять с охраны, не включая зажигание.

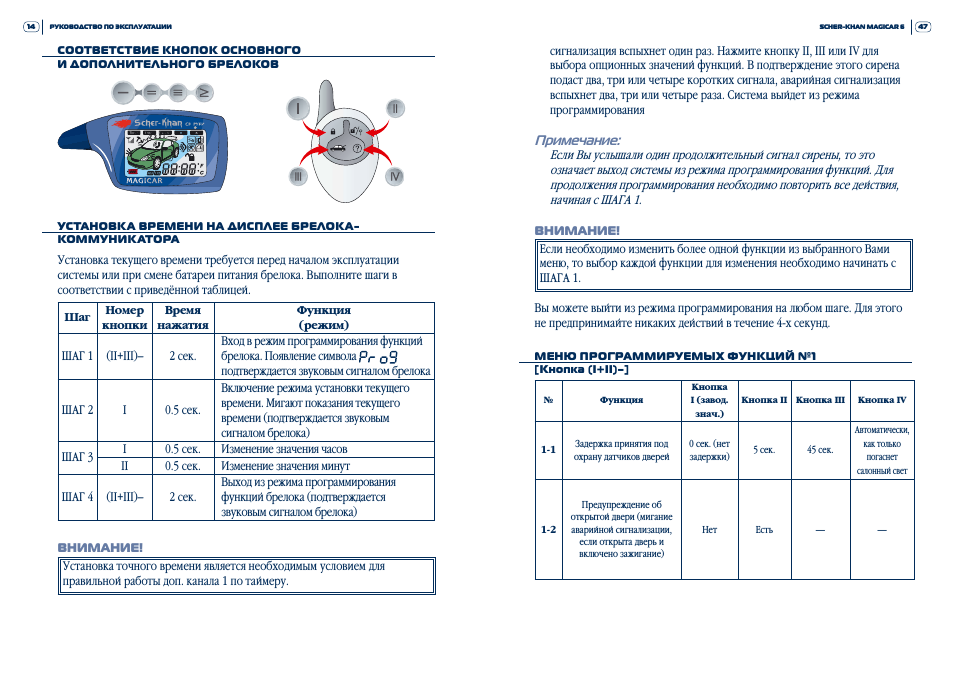

Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
Подождать 4 секунды, пока система не выйдет из режима программирования.

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
Вводим первую цифру кода, нажав одну из кнопок брелока

Введенная цифра будет соответствовать номеру нажатой кнопки.
После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
После ввода последней цифры кода система автоматически вернется в обычный режим.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2

Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

Сняв машину с охраны, оставляем открытой водительскую дверь.
Включаем зажигание.
10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
После десятого удара светодиод должен начать быстро моргать синим цветом.
Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
Таким же образом вводим еще три цифры.
Выход из режима записи произойдет автоматически после ввода последней цифры.

Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется

Как включить «Магикар 7» в режим охраны без брелока? Точно таким же образом: закрыв двери и «настучав» пин-код 2.

Настройки модели MAGICAR

Данная модель автосигнализации отличается высоким уровнем надежности и легкости управления. Чтобы не возникло ошибок в процессе настройки системы автозапуска, не забудьте заглушить двигатель и включить режим охраны.

Рассчитывайте время прокрутки стартера, чтобы автомобиль успел прогреться до вашего к нему прихода.

Все системы сигнализации Шерхан обладают высокой надежностью, поэтому все неисправности в настройках чаще всего вызваны неумением автовладельцев пользоваться охранной системой. Внимательно читайте инструкции по эксплуатации, чтобы не возникало трудностей.

Как отключить функцию

Отметим, что опция Свободные руки работает только в случае применения брелка с ЖК-экраном. В случае применения дополнительного брелка включить и отключить опцию не получится. Кроме того, она не работает при наличии режима Battery Save Mode, когда батарея находится в режиме экономии.

Эксперты не рекомендуют постоянно использовать опцию, ведь это приводит к быстрому разряду источника питания. А значит менять батарейки придется придется в несколько раз чаще. Вот почему необходимо знать, как отключить Свободные руки на Шерхан 5 или других моделях автомобильной сигнализации — 3, 4, 9, 10, 11 и т. д. (если эта функция предусмотрена производителем). Для большего удобства рассмотрим принципы отключения для нескольких вариантов.

Для начала разберем отключение функции Свободные руки на Шерхан Магикар 5, которая пользуется наибольшим спросом у автовладельцев:

Возьмите основной пульт управления автосигнализацией.
Нажмите на кнопку I брелка.

Удерживайте ее в течение двух секунд.
Дождитесь, пока надпись Св. руки исчезнет с экрана. Она находится над значком сирены, отвечающей за индикацию включения и отключения звука сигналки.

Правильность выполненной манипуляции также подтвердит двойное зажигание огней и два коротких сигнала пульта.

Многие спрашивают, как отключить Свободные руки на Шерхан Магикар 6. Здесь можно придерживаться того же принципа, что рассмотрен выше. Инструкции у этих моделей аналогичные. Достаточно зажать кнопку I на основном брелке в течение двух секунд и дождаться указанных выше подтверждений.

Если стоит вопрос, как отключить Свободные руки на Шерхан 7, 9, здесь алгоритм действий немного другой. Сделайте следующие шаги:

Берите основной пульт.
Зажмите кнопки II и III одновременно.
Удерживайте их в течение двух секунд.

В отличие от Шерхан Магикар 5, в 7-й версии отключить Свободные руки можно только двумя кнопками. Кроме того, для включения / выключения применяется идентичная комбинация. Сначала включается Режим 1, потом Режим 2, а при следующем нажатии функция деактивируется. Этот факт подтверждается двумя сигналами сирены и двойным миганием аварийной сигнализации. При этом на дисплее пропадает соответствующий символ с надписью Auto.

Определение оптимальной длительности прогрева

Длительность прогрева автомобиля является важным фактором для его дальнейшей работы и сохранности двигателя. Оптимальное время прогрева позволяет достичь оптимальной работоспособности всех узлов и элементов автомобиля перед его использованием.

Оптимальная длительность прогрева может зависеть от различных факторов, включая температуру окружающей среды, тип двигателя и его конструкцию. В целом, рекомендуемая длительность прогрева составляет примерно 3-5 минут в холодное время года и 1-2 минуты в теплое время года.

При определении оптимальной длительности прогрева необходимо учитывать, что прогрев двигателя слишком долго может привести к лишнему расходу топлива, повышенному износу и загрязнению двигателя. С другой стороны, недостаточный прогрев может привести к трудностям в запуске двигателя и ухудшению его работоспособности.

Рекомендуется использовать систему автозапуска, такую как Шерхан Магикар 7, для настройки оптимальной длительности прогрева. Данная система позволяет предварительно программировать время прогрева автомобиля, исходя из погодных условий и индивидуальных предпочтений владельца. Благодаря этому, можно достичь оптимального прогрева двигателя и максимальной экономии топлива.

Важно отметить, что определение оптимальной длительности прогрева должно быть основано на рекомендациях производителя автомобиля и общепризнанных нормах эксплуатации. Кроме того, необходимо учитывать индивидуальные особенности конкретного автомобиля и его двигателя для достижения наилучших результатов и увеличения срока его службы

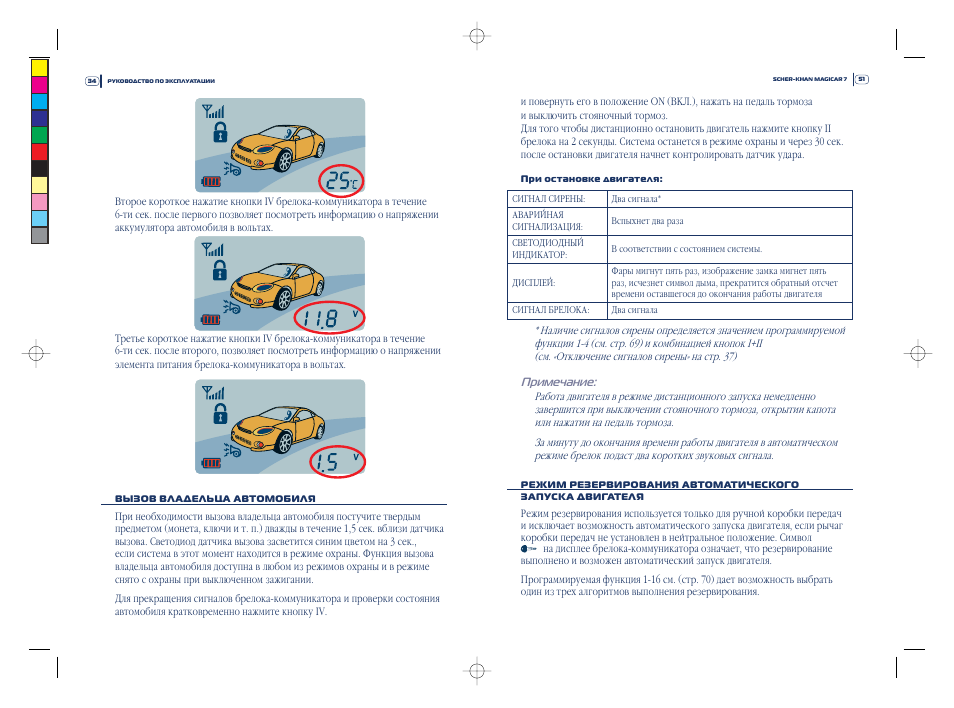

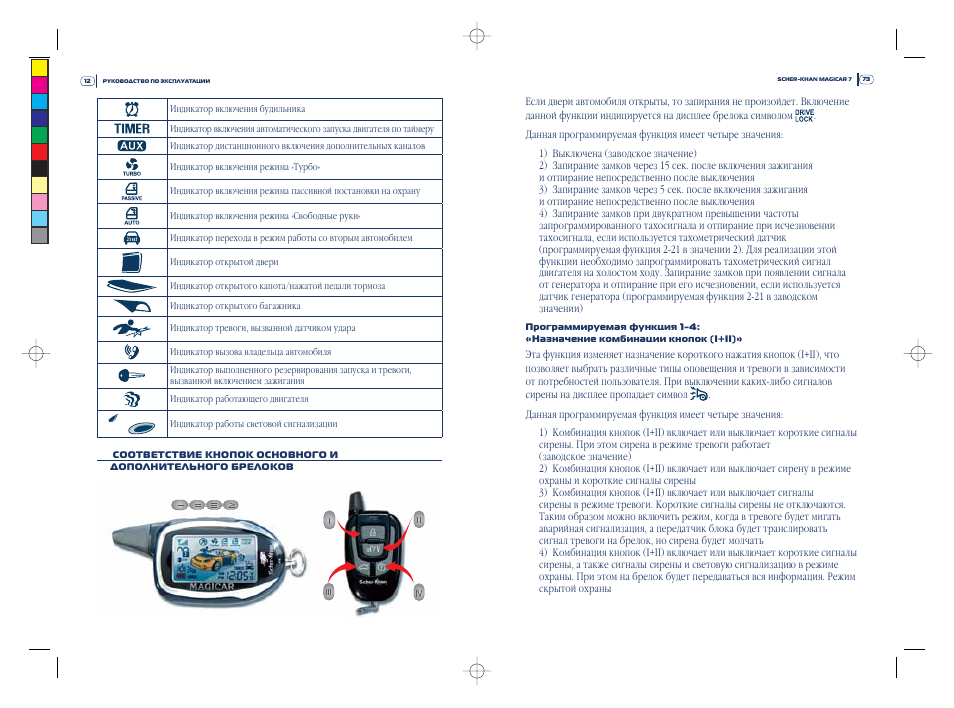

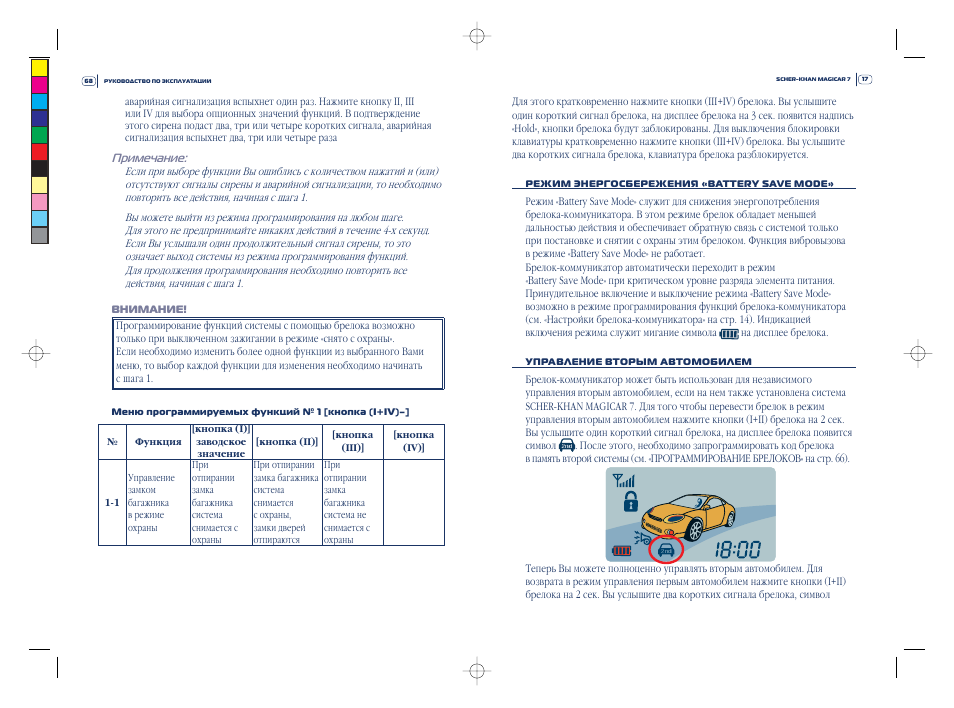

Инструкция по эксплуатации Scher-Khan Magicar 7

Система тревожной сигнализации транспортного средства СТСТС SCHER-KHAN MAGICAR 7 (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля

:ГОСТ Р 41.97-99 — Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств(СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС) ГОСТ Р 50009-2000 — Совместимость технических средств электромагнитная. Технические средства охранной сигнализации.

Требования и методы испытанийБлагодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 7. Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем. Система SCHER-KHAN MAGICAR 7
является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы толькоспециализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

ВНИМАНИЕ!При покупке проверьте правильность заполнения гарантийного талона. Фирма-производитель и поставщик системы не несут ответственности залюбое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 7Система SCHER-KHAN MAGICAR 7 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстоянии до 1 500 м. В SCHER-KHAN MAGICAR 7 предусмотрена функция автоматического запуска двигателя по командам: брелока, внешнего устройства, внутреннего таймера с учетом или без учета температуры в салоне автомобиля и (или) напряжения аккумулятора. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12 В и механической или автоматической трансмиссией. Защита процессорного блока, датчика удара, датчика вызова и антенного блока выполнена по стандарту IP-40. что предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

ПОСТАНОВКА НА ОХРАНУ В РЕЖИМЕ «PIT-STOP»Система позволяет включить режим охраны с работающим двигателем без ключа в замке зажигания. Для реализации этой функции необходимо чтобыбыли выполнены соответствующие подключения при установке системы, и выбрано пользовательское значение программируемой функции 2-16 (см.стр. 83). Если контроль за работой двигателя осуществляется по тахометру (программируемая функция 2-21 в значении 2, см. стр. 84), необходимозапрограммировать значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66).Для включения режима «Pit Stop» по окончании поездки выполните следующие действия:1) Не выключая двигатель, поставьте рычаг коробки передач в нейтральное положение или в положение «Р»2) Задействуйте стояночный тормоз. Отпустите педаль тормоза3) Нажмите кнопку II брелока на 2 сек. Вы услышите один короткий сигнал брелока, световая сигнализация, вспыхнет один раз. После этоговключится поддержка зажигания, Вы услышите два двойных сигнала брелока, начнется обратный отсчет времени до окончания режима «Pit-Stop». Световая сигнализация начнет мигать с частотой 1 раз в 5 сек. или засветится постоянно (программируемая функция 1-15, см. стр. 70)4) Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.). Двигатель будет продолжать работать после этого установленное время. Если установлено значение 2 программируемой функции 2-16 (см. стр. 83), двигатель будет продолжать работать время, заданное программируемой функцией 1-12 (см. стр. 70). Если установлено значение 3 программируемой функции 2-16 (см. стр. 83), время работы двигателя не ограничено

Инструкция по эксплуатации

В память микропроцессорного блока можно записать не более трех брелков, их программирование обязательно.

Руководство по программированию пейджеров:

При отключенной функции защиты проверните ключ в замке на On и кликните клавишу датчика вызова, зажмите ее на две секунды. Оптика автомобиля должна вспыхнуть.
На протяжении пяти секунд нужно еще раз нажать на кнопку, только не зажимать ее. Световые приборы машины моргнут еще раз, а диодный индикатор будет быстро моргать.
В течение четырех секунд после этого события надо нажимать кнопку датчика вызова количество раз, которое соответствует первой цифре пароля. Интервал между кликами должен составить не более полторы секунды. Через четыре секунды после последнего нажатия световые приборы машины моргнут один раз, это говорит об успешном принятии первой цифры пароля. Диодный индикатор будет быстро мигать.
Предыдущий пункт повторяется для оставшихся цифр пароля.
Через пять секунд после ввода последней цифры кода диодный индикатор начнет гореть без перерыва.
Затем на протяжении пяти секунд кликните по четвертой клавише пульта. Световые приборы машины моргнут один раз. Аналогично производится привязка остальных пейджеров.

Настройка автозапуска

Пуск мотора по команде выполняется посредством зажатия второй клавиши пульта на две секунды. Произойдет активация защитного режима, закроются дверные замки и двигатель заведется. На экране пейджера появится индикация времени, которое осталось до остановки мотора.

По времени

Настройка таймера для активации функции:

Кратковременно кликните по клавишам 2 и 4 пейджера. Это приведет к активации меню программирования опций.
Для входа в режим старта ДВС по времени зажмите четвертую клавишу до момента, пока сирена не издаст тринадцать сигналов.
Установите время запуска ДВС. Для старта каждые два часа кликается четвертая кнопка, для запуска каждые четыре часа — третья клавиша.
После установки времени еще раз нажмите на кнопки 2 и 4.

По температуре

Пуск ДВС по температуре:

В соответствии с сервисным мануалом выполните подключение режима 1-13.
Произведите активацию функции 1-21, она используется для контроля температурного параметра.
Посредством клавиши под номером 4 выполните активацию функции по температуре. Сирена охранного комплекса издаст 21 сигнал.
Укажите температуру, которая будет использоваться для автоматического старта. Для запуска при снижении температуры до -15 градусов кликните по второй кнопке, при -25 градусах — по третьей и т. д.
Следующим шагом будет нажатие кнопок 2 и 4.

Отключение функции

Чтобы отключить опцию, деактивируйте зажигание и войдите в меню программирования, нажав на клавиши 1 и 4 и зажав их на две секунды. Кликните кратковременно по третьей кнопке. Световые приборы автомобиля моргнут, трижды сработает сигнал сирены. Опция будет отключена.

Автозапуск не срабатывает: устранение неисправностей

Если перестал работать автозапуск и двигатель не заводится, нужно разобраться в причинах, почему может не срабатывать функция:

Мотор уже запущен. Световые приборы машины в этом случае моргнут один раз при попытке настроить опцию.
Зажигание в автомобиле активировано. Световые приборы авто моргнут дважды.
Открыта одна или несколько дверей. Световая сигнализация моргнет три раза.
Открыта дверь багажного отсека либо капот. Световые приборы машины моргнут четыре раза.
Потребитель не произвел настройку резервирования пуска для механической трансмиссии. Световые приборы машины моргнут пять раз.
Отключен рычаг ручного тормоза. Световая сигналка моргнет шесть раз.
Педаль тормоза выжата. Об этом сообщат семь световых сигналов.
Мотор не запускается по другим причинам — световые приборы моргнут восемь раз. Эти причины могут быть обусловлены неисправностями в работе агрегата, стартерного устройства или других элементов системы зажигания. Проблемы в запуске ДВС могут быть связаны с поломкой бензонасоса или выходом из строя реле, которое защищает его электроцепь.

Сигнализация Scher Khan Magicar 7 заслужила многочисленные положительные отзывы владельцев благодаря удобству, простоте эксплуатации и дополнительным функциям. Даже несмотря на довольно высокую стоимость охранного оборудования, сигнализация пользуется высоким спросом среди покупателей. Быстро настроить запуск двигателя поможет данная статья.

Как пользоваться функцией

В инструкции по эксплуатации сигнализации Шерхан указано, что эта дополнительная процедура работает, если брелок оснащен жидкокристаллическим экраном. При наличии у собственника машины опционного брелока, в котором нет дисплея, этот режим будет не доступен.

В руководстве пользователя описано 2 режима работы функции «Свободные руки»:

открытие, закрытие автомобиля при нахождении водителя с коммуникатором на минимальной дистанции обнаружения станцией кодированной метки (около 5 м);
постановка или снятие системы с охраны на максимальной (15-35 м) дистанции обнаружения брелока.

На величину максимальной дистанции обнаружения кодированной метки и включение или выключение охранной функции влияют различные объективные факторы:

расположение антенн блок-коммуникатора в пространстве и станции в транспортном средстве;
атмосферные условия;
присутствие в эфире радиопомех;
наличие экранирующих металлических предметов рядом с антенной коммуникатора.

Инструкция пользователя описывает последовательность действий при переключении между первым и вторым режимами работы устройства.

Действия	Результат	Индикация
Удерживание в течение 2 секунд в нажатом положении кнопки «1» коммуникатора.	Включение режима с минимальной дистанцией обнаружения брелока.	Значок «св. руки» на жидкокристаллическом дисплее горит не мигая. Один звуковой мелодичный сигнал брелока.
Такое же .	Переход во второй режим функции.	Индикатор «св. руки» мигает с надписью «AUTO». Один звуковой сигнал коммуникатора.

Автозапуск по температуре и напряжению АКБ

Нужно войти в программный режим, нажав первую и вторую кнопки. Чтобы задать функцию автозапуска по температуре, необходимо 21 раз нажать четвертую кнопку. Сирена будет издавать каждый раз соответствующий звук. Если нажать вторую кнопку на пульте, мотор будет запускаться при температуре в салоне -15 ºС. Третья кнопка соответствует уровню -25 ºС, а четвертая +60 ºС. Далее включается таймер (зажимают кнопки два и четыре).

В некоторых случаях водитель желает включить автозапуск для ограничения старта работы мотора при понижении напряжения в бортовой сети. Для этого, как и прежде, входят в режим программирования и нажимают четвертую кнопку 20 раз. Для активации режима ограничения таймерного старта двигателя необходимо нажать вторую кнопку на брелоке.

Как отключить сигнализацию Sher-Khan без брелка

Для отключения сигнализации без блелка вы должны знать местонахождение сервисной кнопки Valet , вашего автомобиля.

1) Откройте дверь автомобиля ключом, система здесь же перейдет в режим волнения

2) В течение 4 секунд трижды переведите ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.), после этого выключите зажигание. Режим волнения закончится.

3) По истечении 4 сек. блокировка стартера (зажигания) выключится. Система перейдет в режим VALET.Светодиод на датчике вызова загориться повсевременно.

ПЕРСОНАЛЬНОГО КОДА PIN 1

В случае потери или порчи брелока, Вы можете отключить систему с помощью замка зажигания с применением персонального кода. Для этого:

1) Откройте дверь автомобиля ключом, система тут же перейдет в режим тревоги

2) В течение 4-х секунд три раза переведите ключ в замке зажигания из положения OFF (Выкл.) в положение зажигания ON (Вкл.). Выключите зажигание. Режим тревоги прекратится

Руководство по эксплуатации — Таймкоды (ссылки .

Как отключить (разблокировать) сигнализацию на своем автомобиле, если у вас, к примеру, сели батарейки на.

3) В течение 4-х секунд переведите ключ в замке зажигания из положения OFF (Выкл.) в положение зажигания ON (Вкл.) количество раз, соответствующее первой цифре персонального кода. Выключите зажигание. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу второй цифры персонального кода

4) В течение 4-х секунд переведите ключ в из положения OFF (Выкл.) в положение зажигания ON (Вкл.) количество раз, соответствующее второй цифре персонального кода. Выключите зажигание. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу третьей

цифры персонального кода

5) В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.) в положение зажигания ON (Вкл.) количество раз, соответствующее третьей цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу четвёртой цифры

6) В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.) в положение зажигания ON (Вкл.) количество раз, соответствующее четвёртой цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет два раза, подтверждая тем самым ввод четвёртой цифры кода

7) Если код был введен корректно, то блокировка стартера (зажигания) выключится. Система перейдет в режим VALET. Если код был введен не корректно, то система вернется в режим тревоги

Допустимо переводить ключ из положения ACC (Аксессуары) в

положение ON (Вкл.)

Если код аварийного отключения PIN 1 трижды введен некорректно, то

система запретит ввод кода в течение следующих 30 мин.

Начало работы

Сигнализация «Шерхан Магикар 5», установка и эксплуатация которой должны выполняться в точности с рекомендациями производителя, считается простой, понятной системой. Перед началом работы необходимо тщательно изучить все положения инструкции. Эксперты рекомендуют сразу же выделить те функции, которые будут применяться водителем. Это упростит процесс запоминания и управления устройством. Выполнив эту задачу, можно приступать к работе с охранной системой.

В первую очередь необходимо вставить батарейку в пульт управления. Она поставляется в комплекте с брелоком. После установки можно включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит вибровызов, автоматическая подсветка. На экран выводится информация о состоянии заряда батареи и показатели температуры в салоне машины.

При помощи нажатия определенных комбинаций имеющихся 4 кнопок можно задавать различные команды блоку управления. Кодировка передачи сигнала отличается высокой надежностью. Она уникальна. Любой другой пульт даже от аналогичной системы не сможет управлять автосигнализацией.

Брелок необходимо привязать к системе. В комплект поставки могут входить также дополнительные брелоки. Их тоже необходимо прописать в память программы. Причем процедуру эту выполняют одновременно для всех пультов. При необходимости можно произвести перезапись.

Как настроить автосигнализацию MOBICAR

В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона. В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.

Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:

автозапуск автомобиля;
настройка автоматического включения сигнализации;
регулировка чувствительности;
включение и отключения датчика удара.

Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.

Настраиваем автозапуск двигателя

Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:

При работающем двигателе и закрытых дверях, а также включенном стояночным тормозом и опущенной педалью тормоза нажмите на кнопку III брелка.
Если в авто установлен замок зажигания, то ключ необходимо вынуть при вышеописанных условиях. При наличии кнопки Старт/Стоп ее нажимать не надо.
После проделанных манипуляций, выйдите из машины и нажмите кнопку охраны (коротко нажмите на кнопку I).

Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:

Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

нажмите педаль тормоза;
отключите стоячий тормоз;
уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.

Возможные ошибки при включении функции автозапуска

Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:

ER:01 – включен мотор, необходимо заглушить машину для продолжения настроек;
02 – включенное зажигание: выключите и вытащите ключ, чтобы работать дальше с сигнализацией;
03 – открыта дверь. При незаблокированных дверях не включается режим охраны;
04 – открыт капот;
05 – не ставится на автозапуск из-за отсутствия подготовки в машинах с МКПП;
06 – не включен стоячий тормоз;
07 – зажата педаль тормоза;
08 – не работает мотор, стоит провести запуск двигателя и продолжит настройки;
09 – открыт багажник;
10 – неверно выставлено зажигание;
11 – 19 – была тревога.

Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.

Scher-Khan Magicar: как выключить без пульта

Линейка Шерхан Магикар содержит модели A, B, 1, 2, 3, 4, 5, 6, 7 S, 8 S, 9, 10, 11, 12, 13, 14, 6 мини, 10 mini. Противоугонную систему данного образца можно отключить, используя заводской пин код.

При помощи ключа откройте дверь транспортного средства. Сработает режим тревоги. Для его деактивации три раза проверните ключ в замке из «Выкл» в положение «Вкл».
В течение четырёх секунд, включая и выключая зажигание, введите первое значение PIN.
Деактивируйте зажигание.
По истечении четырёх секунд один раз вспыхнут осветительные приборы, указывая на возможность ввода следующей цифры кода.
Аналогичным образом введите оставшиеся числа.
Правильно введённый пароль активирует режим «Валет» системы. Стартер разблокируется.

Основные характеристики

Система Sherhan

Magicar 5 представляет собой охранную сигнализацию с двухсторонней связью, действующей на расстоянии до 1,5 км.

Сигнализация предназначена для установки на любые транспортные средства с двигателями с искровым зажиганием и воспламенением от сжатия. Напряжение в бортовой сети не должно превышать 12 в, поэтому систему нельзя применять на грузовых автомобилях.

Конструкционные особенности:

конструкция всех основных компонентов предусматривает монтаж в салоне или панели приборов автомобиля (в соответствии со стандартом IP40);
размещение элементов в местах, не защищенных от попадания влаги, недопустимо;
штатная сирена имеет более высокую защищенность (по стандарту IP65) и может устанавливаться в моторном отсеке на удалении от источников теплового излучения и радиопомех.

Для расширения функций и повышения комфорта использования возможно приобретений опций:

блока для обхода иммобилайзера Scher Khan BP-2;
дополнительных брелоков с дисплеем и без него.

Следует помнить, что центральный процессор системы способен хранить в памяти не более трех брелоков.

Основные функции

Охранная система позволяет:

выполнять автоматический дистанционный пуск бензиновых и дизельных двигателей с любым типом коробки передач;
работать совместно с турбированными моторами;
осуществлять пуск двигателя в нескольких режимах (по времени, температуре);
при потере пульта управления возможен доступ по специальному коду;
работать в автоматическом режиме активации охраны;
возвращаться в режим обеспечения охраны при случайном нажатии на кнопки отключения;
управлять работой системы блокировки замков;
предупреждать о работающих световых приборах автомобиля.

Технические параметры

рабочее напряжение может находиться в диапазоне 9…18 В;
потребляемый ток в рабочем режиме — не более 30 мА;
диапазон допустимых температур безотказной работы — от минус 40 до плюс 85 ºС;
дальность действия сигнала — до 1500 м;
рабочая частота системы управления — 433,92 МГц.

В режиме срабатывания тревоги система имеет возможность подачи трех видов сигналов:

Непрерывного звукового при помощи сирены. Время работы ограничено 30 секундами.
Параллельно в прерывистом режиме работает внешняя световая сигнализация автомобиля. Лампы мигают с периодичностью 1 раз в секунду.
При этом передается кратковременный радиосигнал о срабатывании на брелок.

При работе системы в цепях автомобиля допускаются токи следующих значений:

Цепь	Допустимое значение тока, А
Блокировки системы запуска стартера и зажигания	0,2
Лампы поворотников на левом борту	10,0
Лампы поворотников на правом борту	10,0
Зажигание	30,0
Дополнительная цепь АСС	30,0
Стартер	30,0
Вспомогательная цепь зажигания	0,2
Штатная сирена	2,0
Привод замков дверей по левому борту	15,0
Привод замков дверей по правому борту	15,0
Дополнительный канал для замка на крышке багажника	10,0
Дополнительный канал 1	0,2
Дополнительный канал 2	0,2
Канал связи со штатной системой сигнализации	0,2

Защита цепей выполняется штатными плавкими вставками в монтажных блоках автомобилей.

Преимущества и недостатки

По отзывам владельцев, сигналка Шерхан Магикар 7 обладает такими плюсами:

Компактные габариты, позволяющие установить систему в непримечательном месте.
Поддержка 2-канальной связи, упрощающая комфорт использования.
В системе установлена поддержка автозапуска, которая полезна в холодную пору.
Наличие подробного руководства по использованию. Настроить сигнализацию Шерхан Магикар может даже неопытный водитель. Для этого ему достаточно тщательно изучить инструкцию.

Еще пользователи жалуются на частые ложные срабатывания системы. Но проблема устраняется повторным программированием датчика удара.

Как установить?

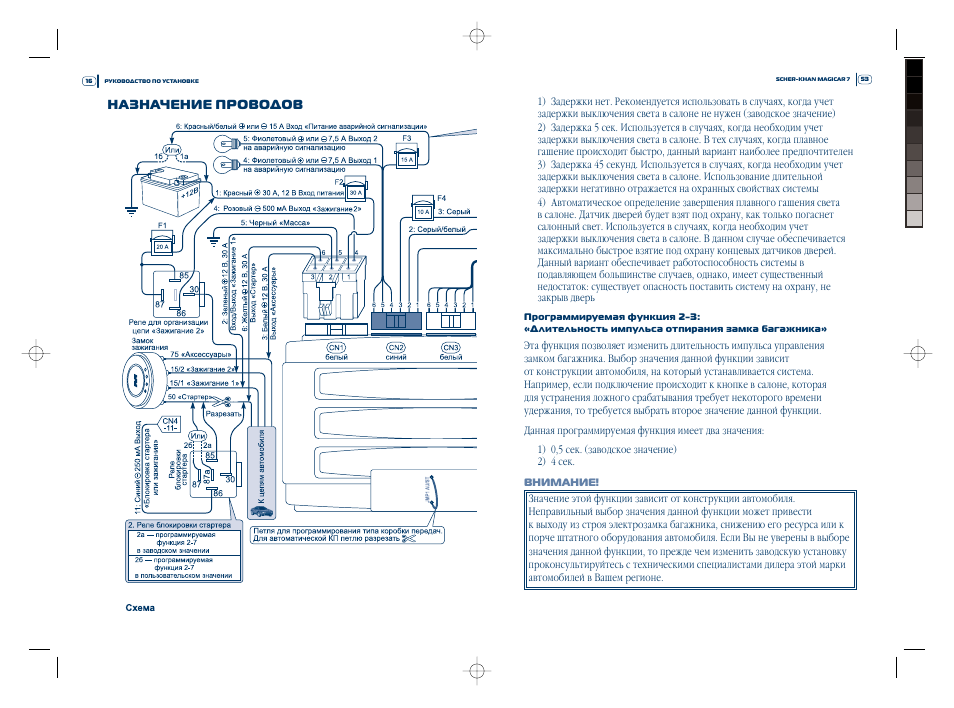

Схема по установке и подключению ч. 1
Схема по установке и подключению ч. 2

Монтаж сигналки:

Выполните монтаж микропроцессорного модуля, его можно установить под или за контрольным щитком. В зависимости от конструктивных особенностей машины процесс снятия приборной панели может отличаться. Но обычно для этого надо демонтировать облицовку рулевой колонки и открутить саморезы, которые фиксируют устройство. Крепление блока выполняется посредством пластмассовых стяжек либо двустороннего скотча. Чтобы исключить негативное воздействие вибраций на устройство во время движения авто, его можно обмотать поролоном.
Модуль приемопередатчика монтируется на внутренней части лобового стекла в углу. При монтаже учтите, что расстояние от устройства до металлических поверхностей и предметов должно быть не менее пяти сантиметров, чтобы исключить появление помех при передаче сигналов. Во время установки температура стекла должна быть не менее десяти градусов тепла. Скрытую установку приемопередатчика можно выполнить за солнцезащитным козырьком на заднем стекле, под акустической полкой. Но при таком монтаже возможно снижение радиуса действия устройства.
Контроллер вызова автовладельца монтируется в углу ветрового стекла. Перед монтажом устройства рабочая поверхность вымывается и обезжиривается с помощью спирта. Установка должна быть выполнена так, чтобы корпус датчика не соприкасался с пластмассовыми панелями и кузовом машины. Это позволит снизить вероятность ложных срабатываний.
Монтаж сирены следует произвести под капотом машины. Место надо выбрать так, чтобы из-под автомобиля нельзя было получить доступ к устройству. Установка сирены производится в скрытом месте, чтобы при мойке двигателя на прибор не попадала вода.
Концевые датчики монтируются на капот либо дверь багажного отсека. При монтаже надо выбрать место, куда не будет попадать влага. Не допускается размещение устройств на водостоках. При правильной установке девайсы должны иметь не менее 5 мм свободного хода.
Контроллер чувствительности устанавливается в салоне машины и фиксируется посредством двух болтов, двустороннего скотча либо пластмассовых стяжек. При установке помните, что у потребителя должен быть свободный доступ к устройству для регулировки параметра чувствительности.
После монтажа все компоненты сигналки надо подключить к микропроцессорному модулю. Размещение электроцепей производится под пластиковой обивкой салона, кабели надо укладывать подальше от движущихся механизмов и узлов, а также электронных приборов, чтобы не допустить появления помех при передаче сигналов.

Канал Avtozvuk рассказал об ошибках, которые часто допускают потребители при самостоятельной установке противоугонного комплекса.
