Система питания инжекторного ваз 2114

4 способа проверки форсунок на ВАЗ 2114

Наличие перечисленных выше неполадок с запуском мотора, его повышенным расходом и неисправностью лямдба-зонда означает проблему в работе элементов впрыска бензина. Проверку работоспособности этих деталей следует проводить следующими способами.

1. Проверка на посторонние шумы

Отключение фишки с одной из форсунок – еще один вариант проверки неисправности на слух. Если в момент снятия одного из штекеров Вы не заметили изменений в работе мотора – деталь неисправна.

2. Проверка сопротивления

Второй, но более точный вариант диагностики без снятия детали – замер сопротивления. В зависимости от года выпуска машины показатель сопротивления может отличаться. Для начала определите, какой фирмы установлены детали, после чего приступайте к пошаговой инструкции по диагностике:

• Выключите зажигание и отсоедините клемму с аккумулятора;
• Снимите фишку с одной из форсунок (для легкого съема используйте плоскую отвертку);
• Используя мультиметр в режиме замера сопротивления, подключаем щупы прибора к соответствующим контактам и проверяем показания;
• Для варианта с завышенным сопротивлением характерны показатели в пределах от 11 до 17 Ом, тогда как для заниженного импеданса свойственны показатели от 2 до 5.

Отклонение от приведенных норм можно считать показателем неисправности детали. Для большей уверенности в неисправности проведите замер на остальных элементах впрыска. Без снятия детали определить со стопроцентной вероятностью состояние форсунки невозможно, поэтому при наличии подозрений на отказ элемента снимайте рампу.

3. Проверка подачи напряжения

Еще один вариант диагностики с применением приборов заключается в определении показателя напряжения.

Для замера напряжения снова понадобится мультиметр, но только в другом режиме. Пошагово процесс мало чем отличается от замера импеданса:

• Снимите колодку проводов и подключите к нему щупы прибора;
• Включите зажигание и при помощи мультиметра в режиме вольтметра замерьте напряжение;
• Показатель, необходимый для нормальной работы – не менее 12 Вольт.

Помимо проблем с проводкой может возникать подсос воздуха через форсунки. Решается эта неисправность заменой уплотнительных колец.

4. Проверка механических свойств

Забитые форсунки при такой диагностике выявляются сразу, но из перечисленных способов механический метод самый сложный.

Если посмотреть на топливную систему современного автомобиля, то можно констатировать тот факт, что это сложный механизм, требующий квалифицированного ухода и обслуживания. В состав этой системы входят:

1. Бак для запаса топлива; 2114;
2. Топливный насос;
3. Фильтр тонкой очистки бензина;
4. Система трубопроводов для подачи бензина;
5. Рампа с форсунками; топлива.

В случае нарушений или отказов одного из элементов топливной системы, начинаются перебои в работе двигателя, а то и полная его остановка. Чтобы ориентироваться в том, что предпринимать в таких случаях, в частности рассмотрим работу регулятора давления топлива на ВАЗ 2114.

РДТ на ВАЗ

Принцип действия

Работа системы питания 2114 заключается в том, чтобы подать подготовленную горючую смесь в камеры сгорания. Для этого необходимо точное дозирование.

Включение бензонасоса происходит управляющим сигналом ЭБУ. Момент впрыска смеси определяется сенсором положения коленвала. Порция (вес) бензина зависит от массы газа. Открыли дроссельную заслонку, сенсор положения подал сигнал об этом. Масса газа тоже известна по сигналу от датчика массового расхода воздуха. ЭБУ на основании этих данных регулирует подачу горючего. Как известно, состав нормальной топливо – воздушной смеси имеет соотношение 1/15, т. е. 1 часть бензина на 15 газа с нормальным содержанием кислорода. Увеличение содержания газа приводит к обеднению, а уменьшение – к обогащению смеси. Открытие форсунок управляется сигналом ЭБУ. По его команде срабатывает электромагнитный клапан, и топливо подаётся в цилиндры.

У моделей Жигулей с электрическим приводом дроссельной заслонки есть так называемые лямбда – зонды. Это сенсоры содержания кислорода в выхлопных газах. Всё это нужно для предотвращения резкого открытия заслонки, чтобы защитить атмосферу.

За подачу топлива к двигателю ВАЗ 2114 отвечает целый комплекс устройств объединенных в одну топливную систему. Именной ей посвящена данная статья, изучив которою вы узнаете, из чего состоит система питания ВАЗ 2114 инжектор, каков принцип её работы, и какие профилактические меры необходимо принимать для того, чтобы система отработала свой ресурс в полной мере.

Какой бензин применять

Этот вопрос — один из самых актуальных для отечественных автолюбителей, ведь, с одной стороны — цены на бензин постоянно растут, и хочется сэкономить. Но, с другой стороны — качество топлива на большинстве заправок оставляет желать лучшего, а заправлять свое авто не пойми чем совсем не хочется.

Именно поэтому, следует придерживаться основного принципа — в паспорте 14-й указан именно 95-й бензин, значит им и нужно ее заправлять.

Правда, можно заметить и то, что многие хозяева 2114 заливают в нее исключительно 92-й бензин и, по их словам, не видят большой разницы в работе машины и в скорости износа составляющих бензосистемы. Следовать ли этим советам или же применять исключительно подходящее топливо — решать каждому самостоятельно.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Давайте кратко рассмотрим вопрос о том, как проверить регулятор давления топлива ВАЗ 2114. Это в полной мере относится и к моделям ВАЗ 2113 и ВАЗ 2115. На карбюраторных моторах подачу бензина можно было проверить, отсоединив топливный шланг от карбюратора, чтобы увидеть струю подаваемого бензина. На инжекторных двигателях такой приём уже неприемлем. Регулятор давления топлива ВАЗ 2114 проверяют, измеряя напор подаваемого бензина манометром.

Как проверить регулятор давления топлива самостоятельно, рассмотрим с некоторыми подробностями:

• Отвинчивается пробка на штуцере, заодно проверяют на упругость кольцо, служащее уплотнителем;
• Вывинчивается золотник из штуцера примерно так же как из шины;
• Манометр хомутом закрепляют на штуцере и проверяют создаваемый напор бензина на разных режимах.

На корпусе РДТ нанесены показатели давления бензина для сравнения с получаемыми результатами при проверке. Если показания отличаются от рекомендованных, регулятор давления топлива ВАЗ подлежит смене.

ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ

Топливная система ВАЗ 2114, в сравнении с иномарками, выполнена довольно просто, благодаря чему достигнут высокий уровень её надежности и выносливости. В 2114 стоит инжектор для впрыска бензина в камеры сгорания. Наличие инжектора предусматривает сложную систему дозирования топлива, за которую отвечает ЭБУ контролер(электронный блок управления).

Топливный насос ВАЗ 2114 приводится в действие электроникой. Сам момент впрыска высчитывается благодаря сенсорам, определяющим расположение коленвала автомобиля. При включении бензонасоса топливо через транспортную систему подается к фильтрам, где происходит его очистка от примесей, после фильтров – к топливной рампе.

Топливная рампа – часть впускного коллектора, в которой происходит смешивание бензина с газом в пропорции 1 к 15 (увеличение, либо уменьшение количества газа можно настроить вручную, однако оптимальный расход бензина наблюдается именно при вышеуказанном соотношении). Далее смесь подается в форсунки, после которых попадает в камеры сгорания.

Как снять форсунки с автомобиля

Даже если все форсунки работают, проверить качество их работы можно только после демонтажа с двигателя. Также для наилучшей очистки инжекторы требуется снимать.

Для чистки форсунок, проверки или замены их необходимо снять с машины. Для этого:

1. Мотор нужно заглушить, далее снимается клемма с аккумулятора, также для удобства снимается патрубок воздушного фильтра;
2. Затем потребуется выполнить сброс давления в топливной рейке (сзади на рейке есть клапан, прикрытый колпачком). Колпачок нужно снять, на клапан нажимают тонкой отверткой или шилом.
3. Теперь нужно отсоединить обе топливные трубки, отключить разъемы от форсунок и открутить топливную рампу;
4. Сами форсунки снимаются вместе с рампой;
5. Чтобы снять инжекторы, следует отодвинуть фиксирующую шайбу, после чего форсунку можно извлечь;

После нажатия на кнопку форсунка должна открываться, причем жидкость также должна распыляться равномерно. Не допускается, чтобы жидкость разбрызгивалась. Также после отключения кнопки форсунка не должна протекать.

Конечно, такой метод не позволяет точно определить качество распыла и оценить эффективность работы инжектора, однако позволяет убедиться в том, что форсунка работает /не работает на открытие/закрытие, через нее проходит/не проходит жидкость и она течет/не течет. Однако для точной проверки форсунку нужно диагностировать отдельно.

Преимущества топливной системы ВАЗ 2114 инжектор 8 клапанов нового образца

Топливная система ВАЗ 2114 инжектор 8 клапанов нового образца имеет несколько преимуществ по сравнению с предыдущей моделью.

1. Улучшенная эффективность сгорания

Благодаря новому образцу топливной системы, смесь воздуха и топлива сжигается более эффективно. Это обеспечивает более полное сгорание топлива, что в свою очередь увеличивает мощность двигателя и снижает выбросы вредных веществ.

2. Улучшенная мощность и динамика

Топливная система нового образца позволяет более точно контролировать подачу топлива и воздуха, что приводит к повышению мощности двигателя

Это особенно важно при разгоне и обгоне, когда требуется максимальная динамика

3. Улучшенная экономичность

Благодаря более точному контролю над смесью воздуха и топлива, новая топливная система позволяет снизить расход топлива. Это позволяет сэкономить деньги на заправке и уменьшить вредное воздействие на окружающую среду.

4. Более надежная работа

Топливная система ВАЗ 2114 инжектор 8 клапанов нового образца была разработана с учетом современных технологий и требований к надежности. Это обеспечивает более стабильную и бесперебойную работу двигателя.

В итоге, новая топливная система обладает рядом преимуществ, которые улучшают показатели автомобиля и обеспечивают комфортную и надежную эксплуатацию.

Принцип работы и характерные поломки

Топливный насос — это своего рода небольшой электромотор, за счет которого перекачивается топливо, и создается давление в топливной рампе автомобиля ВАЗ 2114. Насос является составляющим элементом топливного модуля.

Конструктивно насос и электродвигатель — это цельный блок. Электрическая его часть омывается топливом, что обеспечивает охлаждение, плюс смазывает поверхности, которые контактируют между собой.

Топливный насос ВАЗ 2114

Признаков поломок бывает много, которые свидетельствуют о выходе из строя или неполадках в топливной системе, а точнее топливном насосе. Практически каждый человек способен обнаружить некоторые из них:

• Двигатель не запускается;
• При попытке запустить мотор, электродвигатель не слышно;
• Двигатель работает с перебоями;
• Возникают рывки при движении на малом ходу.

Причины

Что же касается причин, из-за которых бензонасос выходит из строя, то ими могут быть:

• Поломка предохранителя на насосе;
• Вышедшее из строя реле;
• Поломка электропривода насоса;
• Плохо закрепленные массы блока;
• Поломка самого насоса;
• Отсутствие или плохие контакты на клеммах мотора.

На самом деле электродвигатель ломается крайне редко. Это объясняется активным охлаждением элемента топливом, которое не только охлаждает, но и промывает все его компоненты.

Шидронагнетатель и сеточка

А вот чаще остальных страдает центробежный шиберный гидронагнетатель. Причиной служат мелкие загрязнения в топливе, которые оказываются внутри механизма, трутся о конструкции и изнашивают их. Производительность узла падает, снижается давление. Это ведет к образованию первых признаков износа насоса, повышается шумность работы, двигатель отказывается запускаться. Ремонтировать поломанный насос нецелесообразно, его нужно менять полностью.

Топливная система ваз 2114

Всем доброго времени суток

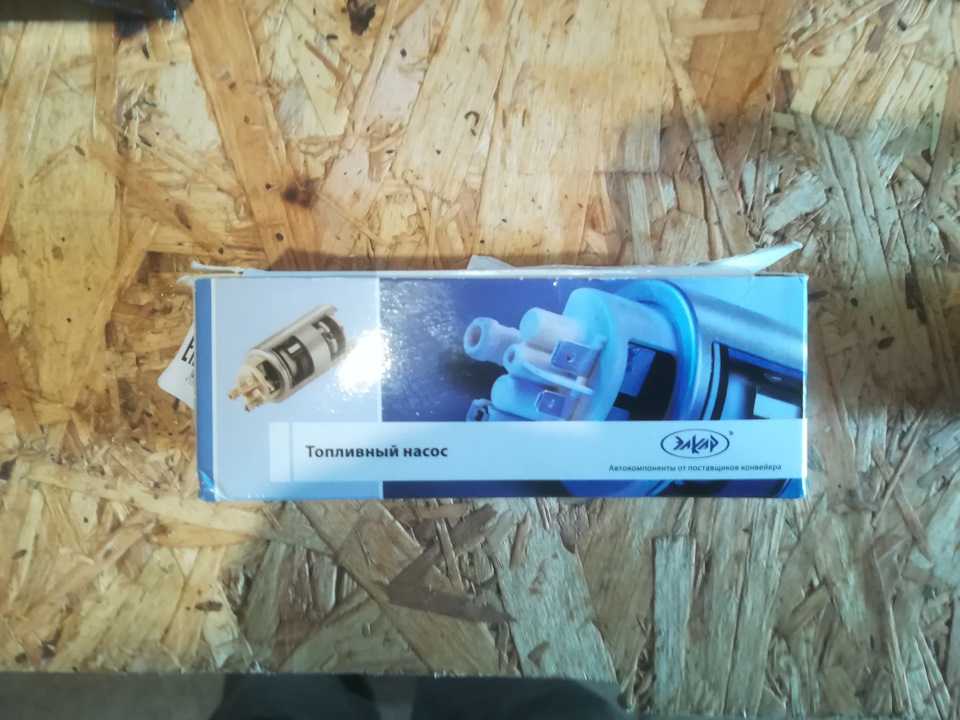

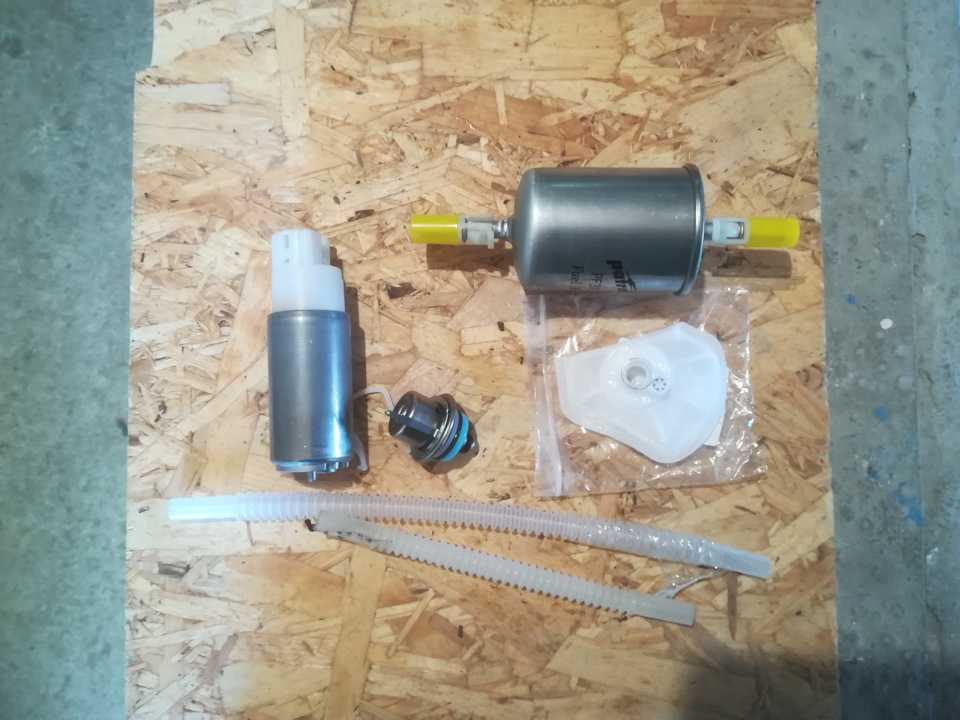

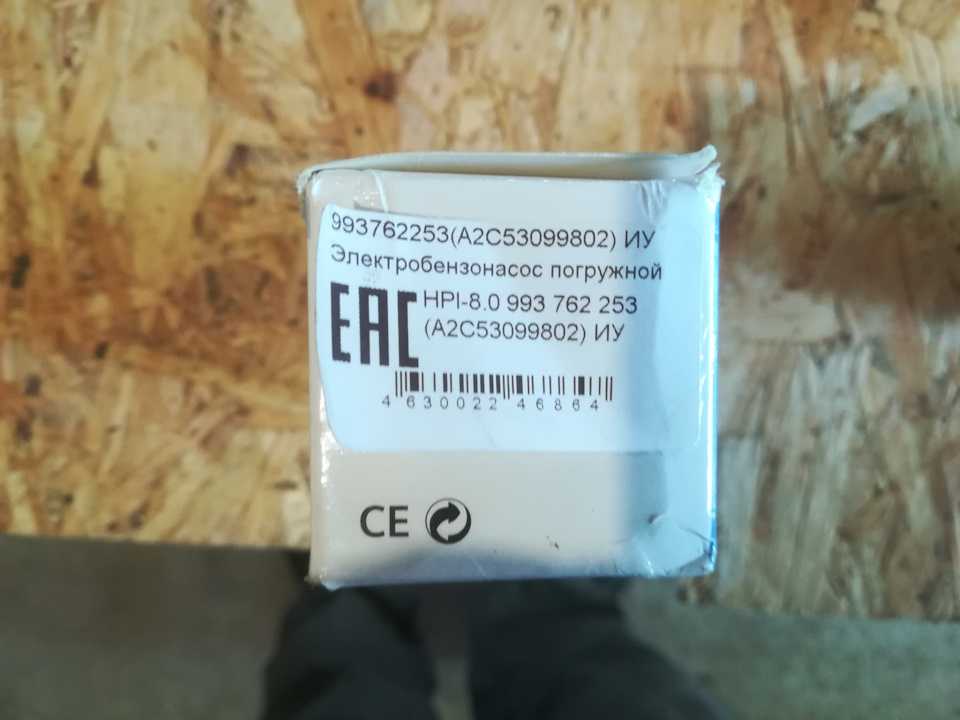

Поскольку мотор теперь 1.8 решил уделить внимание и топливной системе да и время подошло к замене некоторых её деталей. И так заменил регулятор давления топлива (РДТ) и топливный насос поскольку давление в рампе начало уже немного проседать, РДТ поставил заводской, топливный насос ЭЛКАР это тот же сименс от газели производительность 120 л/ч при давлении 3.5 бар его будет вполне достаточно, да и опыт использования данного насоса уже имеется показал он себя неплохо, также заменил топливный фильтр

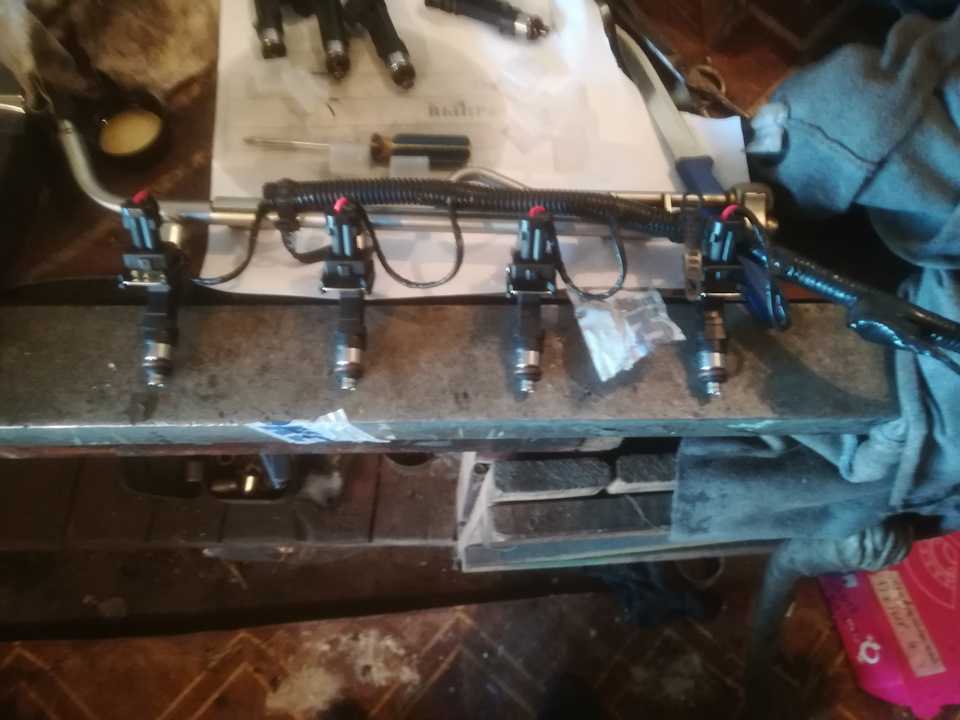

Так же встал вопрос что делать с топливными форсунками, их нужно было чистить или заменить, по скольку у двух форсунок был треснут корпус решил их заменить. Старые форсы стояли от волги бош 0 280 158 107 т.е волгофорсы 107-е, решил поставить более производительные, со слишком большой производительностью форсунки нам тоже не нужны поэтому выбор пал на бош 0 280 158 237.

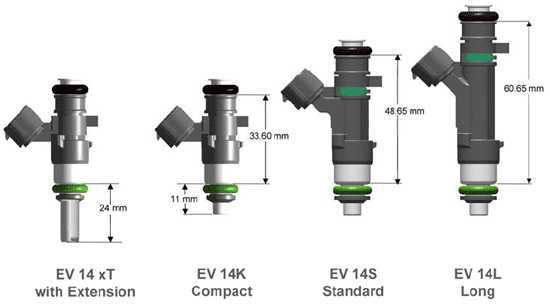

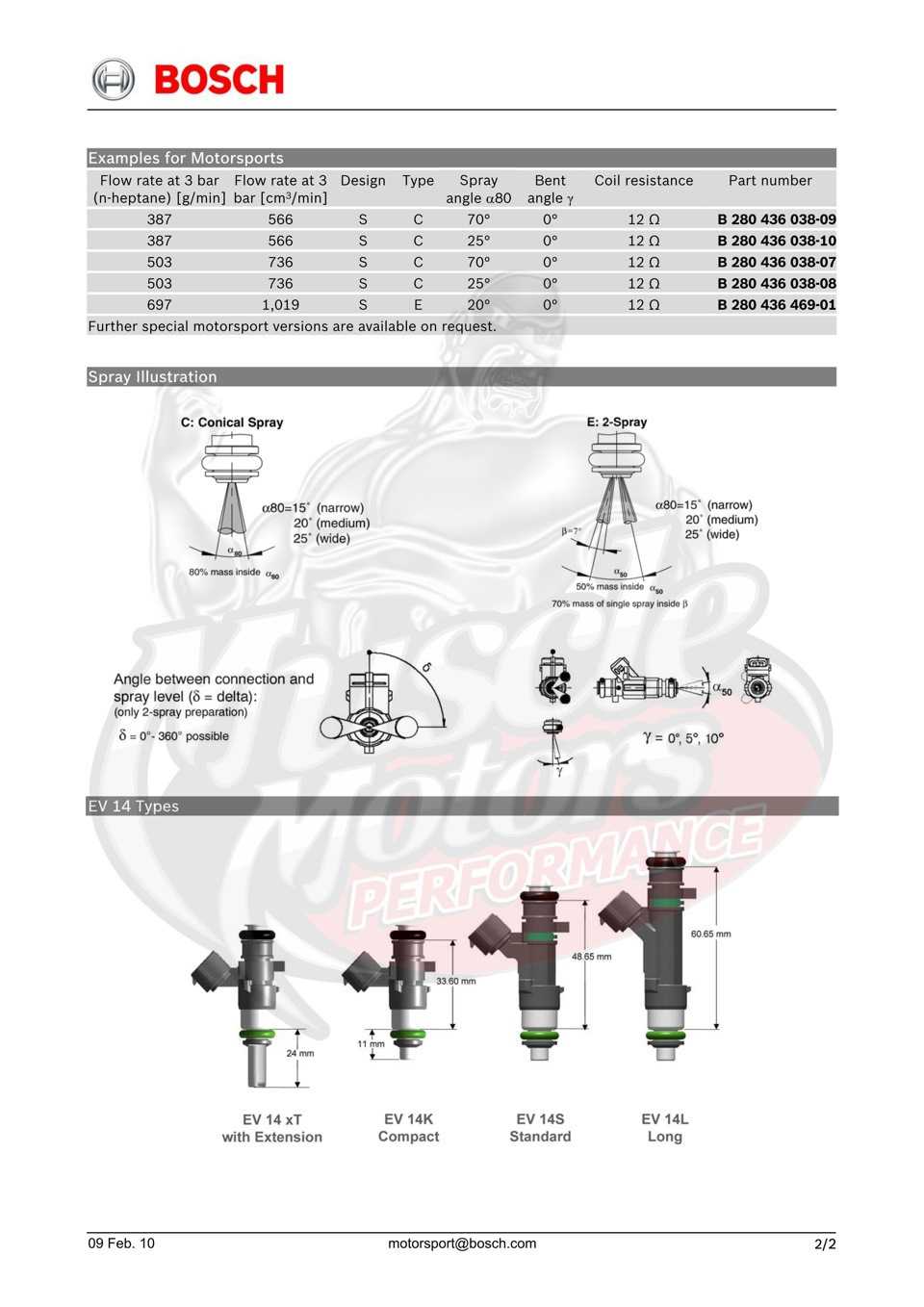

Рассмотрим несколько форсунок:

1) BOSCH 0 280 158 017 EV-14-CS производительность при 3 бар 105,7 г/мин, с учётом плотности бензина 139 г/мин, при давлении 3.8 бар её производительность составит примерно 156 г/мин данная форсунка предназначена для двигателей ваз 1.6 л. 8 кл 2) BOSCH 0 280 158 022 EV-14-ES производительность у них такая же как и у 0 280 158 017 но предназначены они для двигателя ваз 1.6 л. 16 кл Теперь рассмотрим чем же они отличаются, форсунка для 8 кл мотора имеет доп артикул EV-14-CS где EV-14-это разъём, буква S-обозначает размер форсунки в данном случае это стандартный, буква C-обозначает форму распыления топлива форсункой в данном случае это одиночный купол распыления, форсунка для 16 кл мотора имеет доп артикул EV-14-ES, отличается он от 8 кл форсунки одной буквой, вместо буквы “C” стоит буква “E”-означает она что форсунка имеет двойной купол распыления т.е распыляет топливо на две стороны и на 16 кл моторе будет работать правильно, распыляя топливо прямо в каналы а не на перегородку между ними как это бы делала форсунка от 8 кл мотора. Идём дальше рассмотрим другие две форсунки 3) BOSCH 0 280 158 107 EV-14-CL это волговская форсунка, производительность при 3 бар 150 г/мин, с учётом плотности бензина 197 г/мин, при 3.8 бар 222 г/мин. 4) BOSCH 0 280 158 237 EV-14-EL производительность при 3 бар 172 г/мин, с учётом плотности бензина 226 г/мин, при 3.8 бар 254 г/мин эта форсунка немного производительнее 107-й. В доп артикулах этих двух форсунок мы также видим отличие в одной букве, у волговской 0 280 158 107 стоит буква “C” значит данная форсунка имеет одиночный купол распыления и будет более правильно работать на 8 кл моторе чем на 16 кл, у форсунки 0 280 158 237 в доп артикуле стоит буква “E” значит она имеет двойной купол распыления топлива и отлично подойдёт для тюнинга 16 кл мотора. Буква “L” в доп артикулах этих форсунок означает также размер.

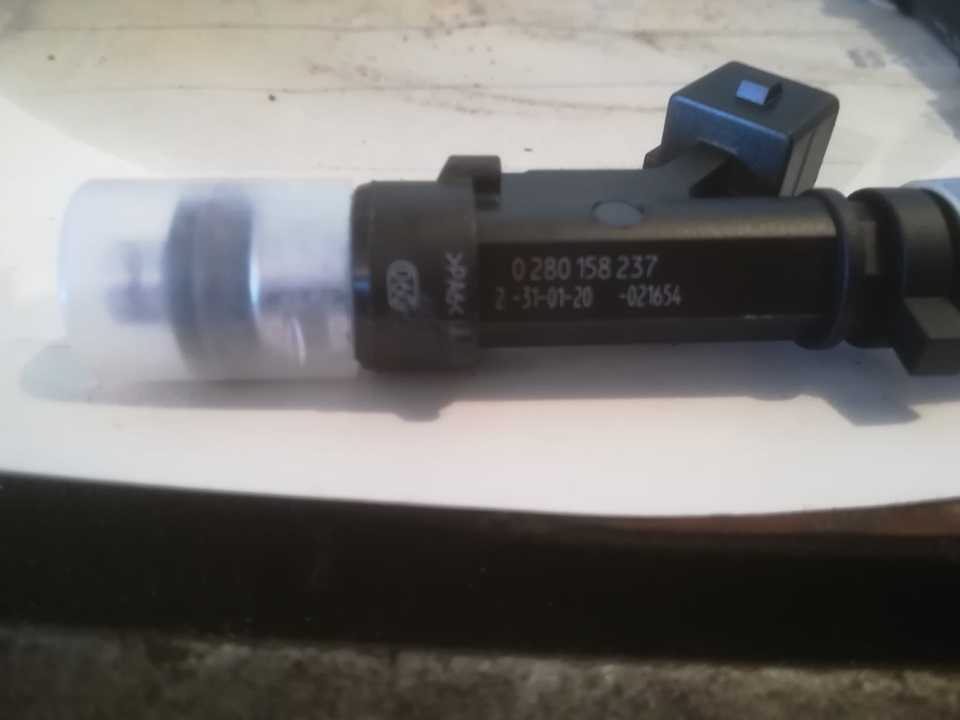

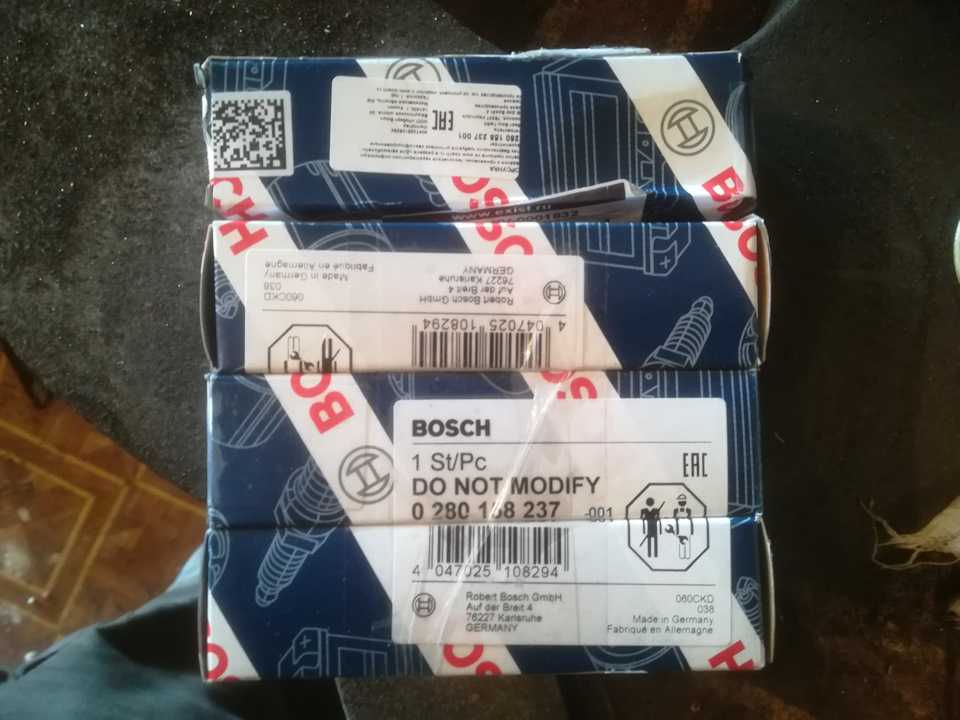

Исходя из выше написанного я выбрал себе именно форсунки BOSCH 0 280 158 237 EV-14-EL, да не путайте с 0 280 150 237 и 0 280 156 237 это разные форсунки. На этом всё ВСЕМ УДАЧИ НА ДОРОГАХ!

Система питания ВАЗ 2115

Особенности устройства

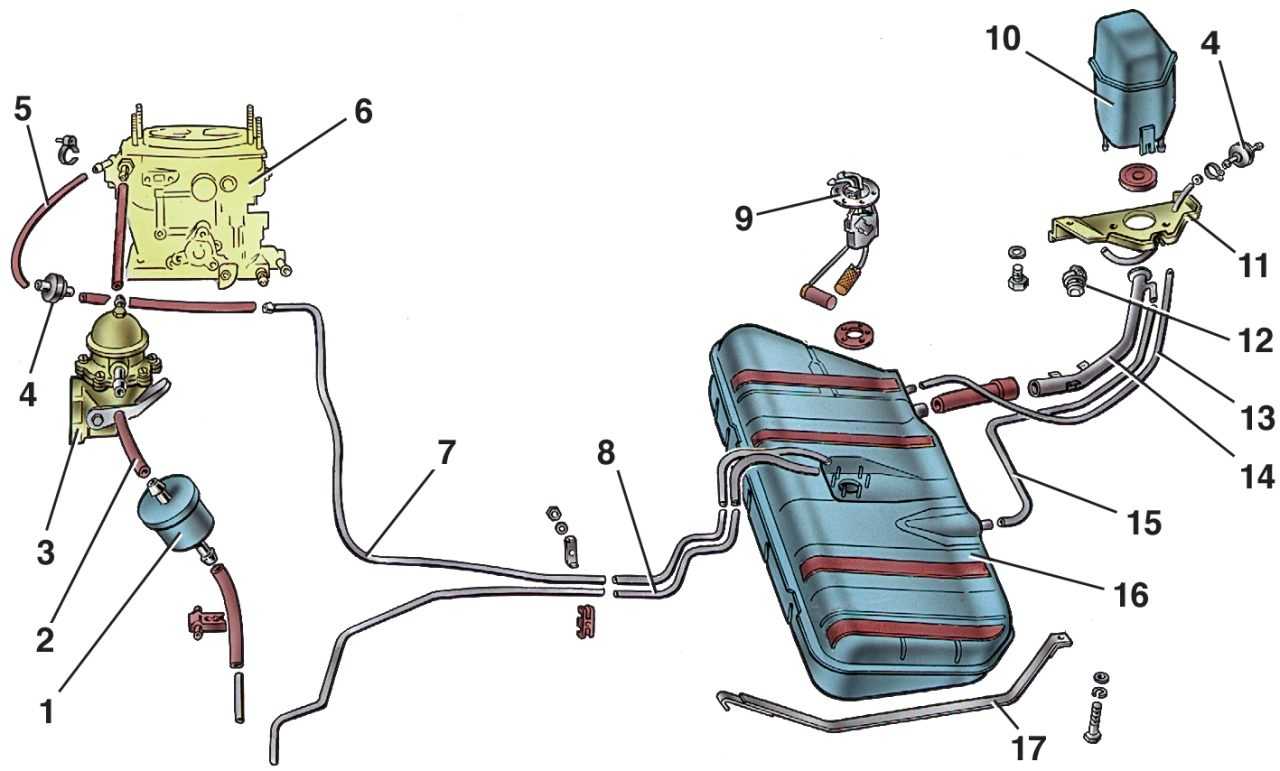

Рис. 9.13. Топливный бак и топливопроводы: 1 – фильтр тонкой очистки топлива; 2 – шланг подвода топлива к топливному насосу; 3 – топливный насос; 4 – обратный клапан; 5 – шланг слива топлива от карбюратора; 6 – карбюратор; 7 – трубка слива топлива; 8 – трубка подвода топлива из бака; 9 – датчик уровня топлива в баке; 10 – сепаратор; 11 – кронштейн крепления сепаратора; 12 – пробка топливного бака; 13 – шланг сепаратора; 14 – наливная труба; 15 – шланг наливной трубы; 16 – топливный бак; 17 – хомут крепления бака; 18 – двухходовой клапан

Система питания с обратным сливом части топлива от карбюратора 6 (

Рис. 9.14. Воздушный фильтр и терморегулятор: 1 – заборник холодного воздуха; 2 – гофрированный шланг заборника подогретого воздуха; 3 – терморегулятор; 4 – корпус; 5 – фильтрующий элемент; 6 – крышка

Снятие и установка. Для снятия воздушного фильтра отожмите пружинные держатели и отверните гайку крепления крышки 6 (

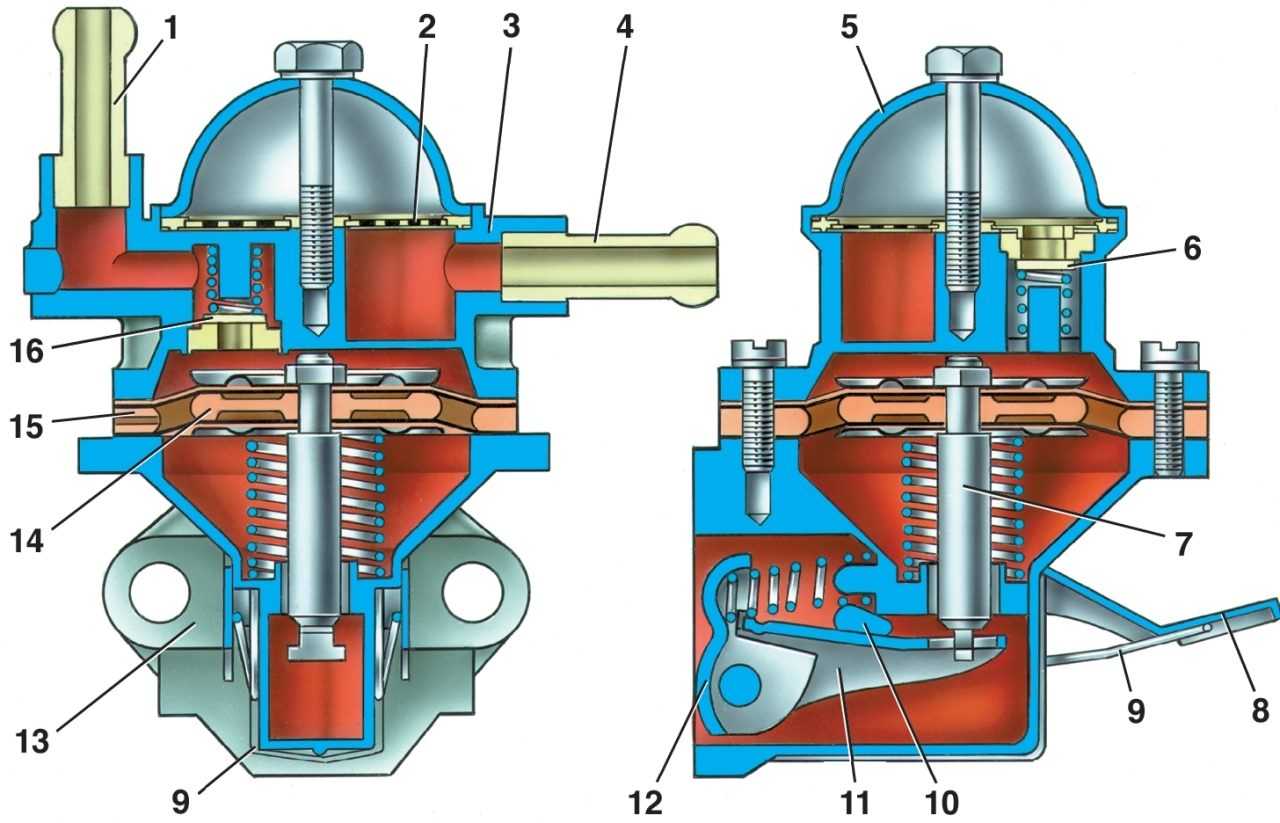

Рис. 9.15. Топливный насос: 1 – нагнетательный патрубок; 2 – фильтр; 3 – верхний корпус; 4 – всасывающий патрубок; 5 – крышка; 6 – всасывающий клапан; 7 – шток; 8 – рычаг ручной подкачки топлива; 9 – пружина; 10 – кулачок; 11 – балансир; 12 – рычаг механической подкачки топлива; 13 – нижний корпус; 14 – внутренняя дистанционная прокладка; 15 – наружная дистанционная прокладка; 16 – нагнетательный клапан

Устройство топливного насоса показано на

Рис. 9.16. Схема контроля и регулировки выступания толкателя привода насоса: А — прокладка толщиной 0,27–0,33 мм; Б — прокладка толщиной 0,79–0,80 мм; а — выступание толкателя

Схема установки насоса показана на рис. 9.16. Для установки насоса используйте две из трех прокладок: А — толщиной 0,27–0,33 мм; Б – толщиной 0,70–0,80 мм; В — толщиной 1,10–1,30 мм.

Установку выполняйте в следующем порядке.

Установите теплоизоляционную проставку, поставив под нее прокладку А, а на плоскость, соприкасающуюся с насосом, поместите прокладку Б.

Приспособлением 67.7834.9506 замерьте расстояние «а» (минимальная величина, на которую выступает толкатель, установленная медленным проворачиванием коленчатого вала). Если размер «а» находится в пределах 0,8–1,3 мм, то закрепите насос на двигателе; если размер «а» меньше 0,8, то прокладку Б замените прокладкой А; если «а» больше 1,3 мм, то прокладку Б замените прокладкой В.

Еще раз проверьте размер «а» и закрепите насос на двигателе.

Видео про «Система питания» для ВАЗ 2115

https://youtube.com/watch?v=zj2hR5mDkAM

Проверка давления в системе питания на ВАЗ 2115

https://youtube.com/watch?v=XhSyHJkh4xg

Принцип работы системы питания инжекторного двигателя.

https://youtube.com/watch?v=0jAoHD9R8GQ

Топливная система Ваз 2110 1.5 Инжектор

Уход за системой

Система питания ваз 2114 — довольно надежная, но вместе с тем — хрупкая конструкция

При ее эксплуатации важно следить, чтобы все составляющие были надежно соединены друг с другом, трубы топливной магистрали не имели искривлений, а шланги — протечек

Кроме этого, периодически (хотя-бы раз в год) следует демонтировать и очищать датчик горючего, расположенный в баке и соединенный с помпой.

Вызвано это тем, что он:

1. Отличается большой хрупкостью.
2. Подвергается перепадам температур.
3. Подвергается влиянию конденсата.
4. Активно окисляется при любой негерметичности системы.

Что же касается остального топливного тракта, то уход за ним заключается в использовании качественного горючего, периодической очистке, своевременной замене фильтров, а также промывке форсунок, производить которую необходимо не реже каждых 30.000 км.

Выполнить эту операцию можно практически на любом автосервисе, причем осуществляться она может двумя различными способами:

• промывкой специальным очистителем;
• очисткой ультразвуком.

Ни тот, ни другой способ не требует демонтажа форсунок или разборки топливной системы, что очень удобно. При этом, ультразвуковая очистка является более кардинальным решением — она может «вернуть к жизни» даже форсунки, не поддающиеся очистке специальной жидкостью.

В завершение стоит еще раз отметить очевидный факт — лучше своевременно проводить очистку и небольшой ремонт элементов топливной системы, чем впоследствии выполнять их дорогостоящую замену.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

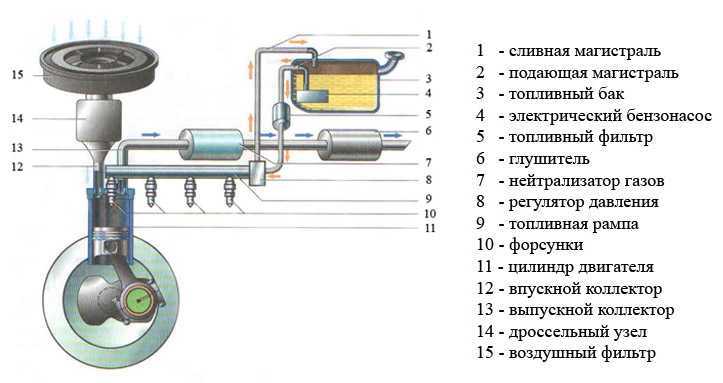

Схема топливной системы

Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

Особенности системы питания двигателя 2111 (1,5i)

Расположение элементов системы питания двигателя 2111 (1,5i) в моторном отсеке: 1 — ресивер; 2 — шланг подвода разрежения к регулятору давления топлива; 3 — дроссельный узел; 4 — топливная рампа; 5 — регулятор давления топлива; 6 — шланг подвода воздуха к дроссельной заслонке; 7 — адсорбер; 8 — воздушный фильтр; 9, 10 и 11 — шланги системы вентиляции картера; 12 — трос привода дроссельной заслонки; 13 — диагностический штуцер

Топливный насос объединен с датчиком указателя уровня топлива в единый узел — топливный модуль (часто называемый- электробензонасосом). Насос под давлением подает топливо из бака через топливный фильтр в топливную рампу.

Топливный модуль двигателя 2111 (1,5i): 1 — датчик указателя уровня топлива; 2 — соединительная колодка; 3 — входной патрубок; 4 — выходной (нагнетающий) патрубок; 5 — крышка модуля; 6 — направляющая крышки модуля; 7 — электробензонасос в пластмассовом кожухе; 8 — заборная камера

Топливная рампа двигателя 2111 (1,5i) в сборе с форсунками: 1 — диагностический штуцер; 2 — топливная рампа; 3 — трубка подвода топлива к топливной рампе; 4 — регулятор давления топлива; 5 — трубка отвода (слива) топлива в бак; 6, 7, 8 и 9 — форсунки

Регулятор давления топлива установлен на топливной рампе. Избыточное количество топлива возвращается в бак по сливному топливопроводу.

Схема системы питания двигателя 2111 (1,5i): 1 — форсунка; 2 — топливная рампа; 3 — диагностический штуцер; 4 — адсорбер; 5 — обратный клапан; 6 — дроссельный узел; 7 — гравитационный клапан; 8 — предохранительный (двухходовой) клапан; 9 — сепаратор; 10 — заливная труба; 11 — топливный фильтр; 12 — сливной топливопровод; 13 — шланг топливопровода, соединяющий выходной патрубок топливного модуля с топливным фильтром; 14 — топливный модуль; 15 — топливный бак; 16 — топливопровод, соединяющий топливный фильтр с топливной рампой; 17 — регулятор давления топлива

Технические характеристики топливной системы ВАЗ 2114 инжектор 8 клапанов

Главной особенностью топливной системы ВАЗ 2114 инжектор 8 клапанов нового образца является наличие 8 клапанов, которые контролируют подачу топлива в каждый цилиндр отдельно. Каждый клапан работает независимо от остальных, что позволяет точно регулировать подачу топлива и достичь оптимальной смеси воздуха и топлива для сгорания в двигателе. Это позволяет улучшить мощность и экономию топлива.

Топливная система ВАЗ 2114 инжектор 8 клапанов также оборудована электронным контроллером, который следит за работой двигателя и регулирует подачу топлива в зависимости от его нагрузки. Благодаря этому система обеспечивает оптимальную работу двигателя в различных условиях и поддерживает его эффективность на высоком уровне.

Важно отметить, что топливная система ВАЗ 2114 инжектор 8 клапанов нового образца является надежной и долговечной. Она имеет защиту от попадания грязи и посторонних частиц, что предотвращает засорение и повреждение системы

Также она обладает высокой устойчивостью к вибрациям и температурным перепадам, что позволяет использовать ее в различных условиях эксплуатации.

В общем, топливная система ВАЗ 2114 инжектор 8 клапанов нового образца представляет собой современное и надежное решение для эффективной работы двигателя. Она обладает высокой точностью и надежностью подачи топлива, что благотворно сказывается на экономичности и мощности двигателя, а также на его долговечности.

Принцип работы и характерные поломки

Топливный насос — это своего рода небольшой электромотор, за счет которого перекачивается топливо, и создается давление в топливной рампе автомобиля ВАЗ 2114. Насос является составляющим элементом топливного модуля.

Конструктивно насос и электродвигатель — это цельный блок. Электрическая его часть омывается топливом, что обеспечивает охлаждение, плюс смазывает поверхности, которые контактируют между собой.

Топливный насос ВАЗ 2114

Признаков поломок бывает много, которые свидетельствуют о выходе из строя или неполадках в топливной системе, а точнее топливном насосе. Практически каждый человек способен обнаружить некоторые из них:

• Двигатель не запускается;
• При попытке запустить мотор, электродвигатель не слышно;
• Двигатель работает с перебоями;
• Возникают рывки при движении на малом ходу.

Причины

Что же касается причин, из-за которых бензонасос выходит из строя, то ими могут быть:

• Поломка предохранителя на насосе;
• Вышедшее из строя реле;
• Поломка электропривода насоса;
• Плохо закрепленные массы блока;
• Поломка самого насоса;
• Отсутствие или плохие контакты на клеммах мотора.

На самом деле электродвигатель ломается крайне редко. Это объясняется активным охлаждением элемента топливом, которое не только охлаждает, но и промывает все его компоненты.

Шидронагнетатель и сеточка

А вот чаще остальных страдает центробежный шиберный гидронагнетатель. Причиной служат мелкие загрязнения в топливе, которые оказываются внутри механизма, трутся о конструкции и изнашивают их. Производительность узла падает, снижается давление. Это ведет к образованию первых признаков износа насоса, повышается шумность работы, двигатель отказывается запускаться. Ремонтировать поломанный насос нецелесообразно, его нужно менять полностью.

Технические характеристики ВАЗ 2114

ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ

Топливная система ВАЗ 2114, в сравнении с иномарками, выполнена довольно просто, благодаря чему достигнут высокий уровень её надежности и выносливости. В 2114 стоит инжектор для впрыска бензина в камеры сгорания. Наличие инжектора предусматривает сложную систему дозирования топлива, за которую отвечает ЭБУ контролер(электронный блок управления).

Топливный насос ВАЗ 2114 приводится в действие электроникой. Сам момент впрыска высчитывается благодаря сенсорам, определяющим расположение коленвала автомобиля. При включении бензонасоса топливо через транспортную систему подается к фильтрам, где происходит его очистка от примесей, после фильтров – к топливной рампе.

Топливная рампа – часть впускного коллектора, в которой происходит смешивание бензина с газом в пропорции 1 к 15 (увеличение, либо уменьшение количества газа можно настроить вручную, однако оптимальный расход бензина наблюдается именно при вышеуказанном соотношении). Далее смесь подается в форсунки, после которых попадает в камеры сгорания.

СОСТАВЛЯЮЩИЕ КОМПОНЕНТЫ УСТРОЙСТВА

Топливная система ВАЗ 2114 включает:

• бак для хранения горючей смеси;
• бензонасос;
• несколько видов фильтров;
• трубопроводы для передачи горючей жидкости;
• рампу с 4 форсунками;
• регулятор давления;
• крышку на горловине бака.

Стальная топливная емкость служит объектом для хранения горючего, в ней помещен насос высокого давления и контролер показателя наличия горючего, который передает сигнал на контрольную панель. На насосе расположен фильтр грубой очистки, который предотвращает попадания крупных частиц мусора, ржавчины и различных примесей в топливную систему.

Возле бака находится фильтр тонкой очистки, этот агрегат гарантирует тщательную очистку горючей жидкости от главной магистрали до форсунок.

Форсунки помещены на топливной рампе, которая надежно закрепляет их на двигателе. Впрыск топлива осуществляется с помощью блока управления системы. Регулятор давления контролирует уровень впрыскивания жидкости между впускным шлангом и магистралью рампы. Излишек горючей смеси возвращается по форсункам назад, по отдельной линии слива бака.

Температура жидкости, которая выполняет обратный ход, повышается на 6-14 градусов, это происходит потому, что топливо циркулирует под основанием машины и пышущего двигателя, а также трется об стенки шланга.

Такой круговорот горючей смеси повышает температуру общей жидкости в цистерне. Появляются пары горючего, которые по определенной схеме поступают в емкость для горючего и не выходят в атмосферу, топливная система впрыскивания обеспечивает безопасное улавливания испарения, уничтожая пары при работе двигателя.

На автотранспорте установлена система подачи топлива ВАЗ 2114, которая эффективно подает горючее при различных наклонах автотранспорта, а также при низком уровне жидкости в цистерне.

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.
