Как снять коробку передач на уаз буханка

Снятие двигателя уаз таблетка

Долго мучал поиск, но так ничего и не нашол. Простите за вопрос чайника, но может кто посоветует чего из личного опыта? Задача: Снять двигатель с буханки.

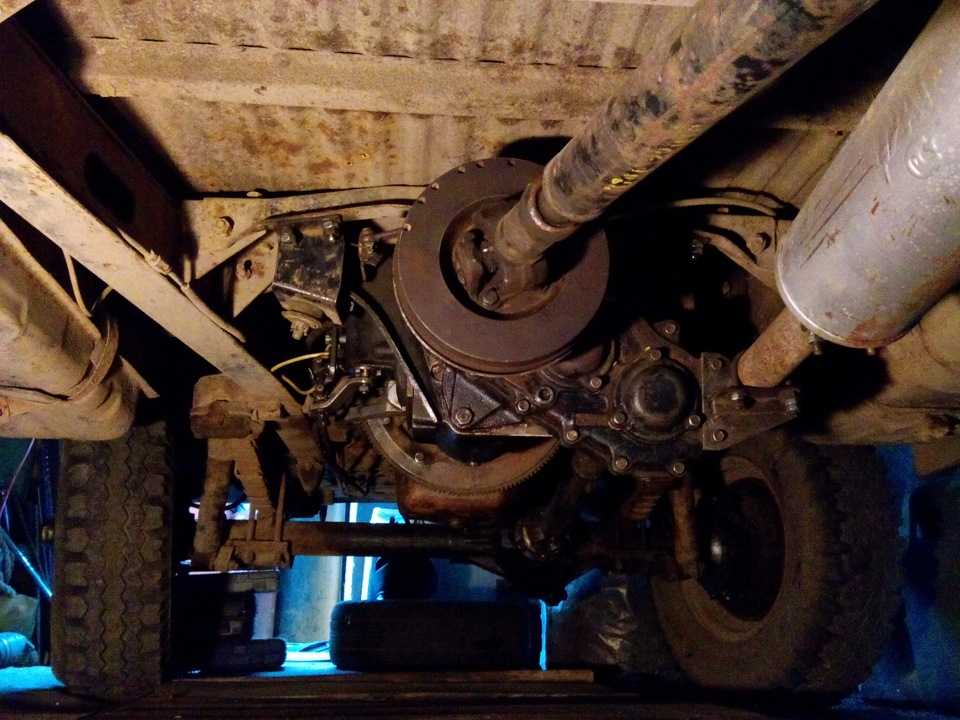

Начал с снятия коробки. Открутил все тяги от коробки, карданы и провода. Теперь думаю, как саму коробку снять.

Или я все делаю не правильно? Может не нужно коробку снимать чтоб двигатель вытащить? Теоретически, колокол сцепления на двигателе должен остаться, или на коробке? Вобщем, я потерялся в догадках. Подскажите новичку, пожалуйста!

Для начала упражнение по снятию радиатора, выпускного коллектора и тяг от коробки передач, проводов от генератора и стартера, датчиков. Коробку снимать надо. Для этого надо поддомкратить (немного) заднюю часть двигателя и привязать коробку крепкой верекой к раме, но свободно для раскачивания вдоль. Карданы снять все. Потом снимаешь с крыши лючек и заводишь таль через крышу. Подняв движек выше уровня моторного колодца подкладываешь пару крепких досок и вынимаете (двоем — четвером ) мотор через дверь.

Все открутил и отсоединил, кроме приемной трубы (руки не дошли) и коробки. Даже помпу снял. Голову не откручивал, поскольку не хочу, чтоб гильзы в открытом состоянии стояли долго (у меня процесс только раз в неделю двигается, и то на улице и без освещения). Еще слышал, что голова не снимаеться, когда мотор на месте стоит. Надо, говорят, со стороны салона в выпуклости вырезать кусок, чтоб бошку снимать, а так, говорят она упираеться. Уперся я в то, как открутить коробку. Толи ее от колокола откручивать и снимать, толи вместе с колоколом, но тогда не ясно, как коробку с колоколом с маховика стягивать. Из вашего сообщения понял, что нужно снимать выпускной коллектор. Зачем? Он там, вроде не мешает при вытаскивании? Или я что-то не доглядел. Егож запаришься откручивать. Там все гайки рджавые. Без этого нельзя? ;-))))

Источник

Сборка синхронизированной коробки передач

Сборку коробки передач производите, начиная с подсборки ее узлов, в следующем порядке:

Сборка первичного вала

Притрите на конусе вала блокирующее кольцо до размера 0,8–1,25 мм, как показано на рис. 36

Запрессуйте до упора шариковый подшипник уплотнительным кольцом в сторону гайки подшипника.

Наверните гайку крепления подшипника (левая резьба) и застопорите ее раскерниванием в паз вала.

Заложите смазку в отверстие вала и вставьте ролики (14 штук).

Сборка синхронизатора

Подберите комплект муфты и ступицы синхронизатора с минимальными зазорами при свободном перемещении согласно рис. 37 или используйте комплекты 469–1701117 и 469–1701138, подобранные заводом-изготовителем.

Заложите в ступицу три пружины (рис. 38), три направляющие пружины, три шарика и три сухаря и установите на ступицу муфту (муфта I и II передач изготовлена за одно целое с шестерней заднего хода).

Сухари устанавливайте стороной с отверстиями меньшего диаметра в сторону муфты.

Сборка вторичного вала

Установите игольчатый подшипник шестерни III передачи, распорную втулку подшипника, стопорное кольцо и шпонку.

Притрите блокирующее кольцо синхронизатора на конусе шестерни III передачи до размера 0,8– 1,25 мм, как показано на рис. 39.

Смажьте подшипник трансмиссионным маслом, установите шестерню III передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор III и IV передач и стопорное кольцо разрезом к шпонке ступицы.

Общие характеристики

Коробка передач УАЗ

КПП – это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

• первичный вал;
• передняя крышка;
• гайка особого назначения;
• вспомогательный крепеж;
• автопрокладка;
• шарикоподшипники;
• ведущий подшипник вторичного вала;
• картер;
• муфта подключения III и IV передач;
• зубчатое колесо III передачи;
• зубчатое колесо II передачи;
• муфта подключения I и II передач;
• зубчатое колесо I передачи;
• вторичный вал;
• крепежная шайба;
• распорное кольцо КПП;
• крепежный болт;
• шайба для крепления;
• промежуточный вал;
• ось зубчатого колеса заднего хода;
• зубчатое колесо заднего хода;
• пробка;
• блок зубчатых колес привода промежуточного вала и III передачи;
• крышка.

Устройство УАЗовской коробки

Если вас интересует схема КПП УАЗ, найти ее несложно на фото и рисунках, размещенных на различных сайтах в интернете.

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи – с прямыми зубчиками, 2-й и 3-й – спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель – плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в КПП УАЗ через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Ремонт КПП УАЗа

Механическая коробка передач – наиважнейший агрегат трансмиссии автомобиля УАЗ 469. У КПП УАЗ 469 ответственная и принципиальная задача – отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.

https://youtube.com/watch?v=0cfhyWh77XY

Сколько масла в МКПП (коробке передач) УАЗ 469

Когда правильно включать привод на передние колеса

Чтобы передний мост заработал, его надо вовремя включить. Для начала разберемся, когда же его включать. Во время движения по асфальтной дороге необходимости включения полного привода нет, так как увеличенный расход топлива никому не нужен. Другое дело, когда внедорожник движется по бездорожью, вот здесь, собственно, без полного привода, не обойтись

Но важно знать, чтобы передний мост включить, при наличии механических ступичных муфт, нужно выйти из автомобиля и перевести регулятор на хабе в положение полного привода

При наличии автоматических муфт или хабов, выходить из автомобиля и включать их нет необходимости, но для этого нужно перед заездом на бездорожье или бродом, включить в работу передний мост с помощью кнопки (рычага). После того, как хаб переключится в положение 4х4 или полный привод, можно переключать на повышенные или пониженные передачи раздатку.

Причины, почему не включается привод

Часто возникают вопросы у автовладельцев Патриотов, когда при буксовании в колее не включается привод переднего моста. Причина неисправности заложена в том, что водители не полностью понимают принцип включения полного привода. Для того чтобы мост подключить, мало перевести муфту в необходимое положение, для этого еще надо проехать несколько метров, чтобы колеса вошли в зацепление с дифференциалом

Поэтому очень важно перевести хаб в положение 4 на 4 еще до того, как въезжать в непролазное болото. Если же внедорожник уже въехал в грязь и буксует, то включать передний привод бесполезно, так как он попросту не сработает

Если же возникает ситуация, когда полный привод был включен, а мост не срабатывает, то требуется проведение диагностических исследований основного узла

Принцип такого диагностического исследования заключается в выполнении следующих процедур:

Если же возникает ситуация, когда полный привод был включен, а мост не срабатывает, то требуется проведение диагностических исследований основного узла. Принцип такого диагностического исследования заключается в выполнении следующих процедур:

1. Для начала включаем хабы на колесах.
2. Подвесить переднюю часть автомобиля на расстояние, пока колеса не будут оторваны от земли.
3. После этого нужно провернуть кардан, соединяющий передний мост с раздаточной коробкой.
4. Если при выполнении такой процедуры передние колеса не вращаются, то неисправность необходимо искать в самом мосту. Но если же, колеса вращаются при проворачивании кардана, то неисправность следует искать в самой раздатке.

Но это еще не все причины неисправностей функционирования переднего моста на внедорожнике УАЗ Патриот. Не включаться мост может по причине выхода из строя самого хаба в результате износа шлицов. Хабы в конструкции имеют мелкие шлицы, с помощью которых осуществляется зацепление устройства с внутренней втулкой, одеваемой на полуось. В результате истирания или обрыва шлицов, передача вращательного момента на колесную ступицу невозможна.

Если неисправен механизм переключения передач в раздаточной коробке, то следствием такой поломки будет невозможность включения переднего моста на внедорожнике УАЗ Патриот. Причиной неисправности раздаточной коробки является износ зубцов шестерней. Деформированная вилка включения повышенного или пониженного режима также является следствием неработоспособности полного привода и переднего моста.

Если при включении переднего моста происходит произвольное его отключение, то следствием такой ситуации является износ подшипников. Это подшипники, которые располагаются непосредственно в валах раздаточного механизма. В таком случае наблюдается перекос валов и неспособность их нормального функционирования. Но если обнаруживается, что подшипники не изношены, то причина самовольного отключения привода может скрываться в изнашивании фиксатора или пружины, посредством которых обеспечивается функционирование и включение раздаточной коробки.

Подводя итог, следует заметить, что прежде чем преодолевать брод или другие виды препятствий, необходимо убедиться в исправности полного привода. В противном случае внедорожник придется буксировать.

Разборка и сборка своими силами

Вначале надо снять крышку первичного вала и вывинтить левую гайку, которая находится на нем (см. рис.). Теперь надо снять его подшипник. Если он вышел из строя, его надо заменить. Его роликовый «брат» установлен внутри вала, его также надо сменить. Затем снимается стопорное кольцо со вторичного валка. Отвинчивают стопор двухрядного подшипника. Вал надо выбить и поменять деталь.

Далее следует муфта третьей передачи в сборе. Медные синхронизаторы заменяют вместе с сухариками. Затем наступает очередь шестеренки задней передачи. Отвинчивают коробку переднего подшипника промежуточного вала. Не бейте по ней молотком или керном: она из силумина и может треснуть.

Старайтесь не повредить ее резиновую прокладку, потому что ее трудно достать. На вынутом валу заменяют шестеренки и все подшипники. После этого собирают коробку в обратном порядке. Когда устанавливают ролик на первичный вал, его обильно смазывают «Литолом». Все узлы и детали ставят на место поочередно, чтобы не ошибиться.

Общие характеристики

Как Снять Двигатель С Уаз Буханка Видео

Занимаюсь собственным ремонтом автомобилей УАЗ «Батон»

УАЗ 452 «Батон». достаточно надежный русский кроссовер. Основные поломки этого автомобиля связаны с утечкой смазочных масел из двигателя, коробок передач (коробок передач), передних, не задних мостов, соединений с постоянной скоростью (шарнирные соединения) ступиц. Основная причина образования таких утечек в таком поперечном сечении заключается в том, что материал, из которого уникальные прокладки не установлены над прокладками, частично корродирует современными смазочными материалами. Из-за плохой смазки движущиеся металлические детали изнашиваются и требуют периодической замены. Необходимо проводить профилактическое обслуживание УАЗ 452 не реже одного раза в год, заменять герметичные уплотнения и прокладки, а также регулировать сцепления.

Проблема в том, что найти заводское руководство по ремонту этих внедорожников довольно сложно. Поэтому мы предлагаем вам инструкции, которые позволят вам отремонтировать автомобиль самостоятельно.

Снятие и диагностика силового блока

Батон Блок питания

Как известно, ремонт двигателей автомобилей начинается с его разборки. А затем разборка, замена поврежденных деталей и сборка. Капитальный ремонт силового блока. непростая задача, поэтому нет необходимости выполнять его самостоятельно без помощи опытных мастеров. Но вы можете поменять уплотнения самостоятельно.

В руководстве по ремонту автомобиля УАЗ 452 говорится: Для снятия блока питания его необходимо извлечь из моторного отсека. Извлекать аккумулятор с FF2 зимой. более простой способ. Например, для подзарядки. Как снять движок на видео с буханки УАЗ. При таком методе разборки вам понадобятся 2 прочные трубы (длиннее ширины кабины) и помощь 2 человек.

Как убрать двигатель от буханки УАЗ

Инструмент для удаления двигатель.

Все, блок питания снят.

Проверка на капитальный ремонт двигателя проста: вам нужно положить руку в открытое горло моторного масла. Если ладонь выталкивается, то ее необходимо разобрать.

Профилактика нужна

Довольно часто на автомобилях УАЗ 452 бесплатная игра не устанавливается педаль сцепления. Это приводит к повышенному износу ведомого привода и необходимости его замены как можно скорее. Регулировка сцепления УАЗ 452 довольно проста.

Конструкция привода сцепления

Регулировка педали сцепления

В заводском руководстве по ремонту вагонов компоновка универсала УАЗ устанавливает следующие параметры узла:

Регулировка сцепления происходит следующим образом.

Затем проверьте комбинированный и полный ход педали

Как убрать молдинги с дверей, чтобы не повредить лакокрасочную машину? Обычно такая процедура необходима, если вам нужна реставрация двери, поэтому важно знать и уметь это делать. Если они соответствуют рекомендуемым параметрам, мы запускаем двигатель в движении проверить работу сцепления. Если он не срабатывает или не задерживается, регулировка сцепления завершена

Как снять двигатель с УАЗа, заработать на своих видео! Ремонт УАЗ основного буханкаа. Если вы обеспокоены, повторяйте процедуру, пока не получите желаемый результат

Если он не срабатывает или не задерживается, регулировка сцепления завершена. Как снять двигатель с УАЗа, заработать на своих видео! Ремонт УАЗ основного буханкаа. Если вы обеспокоены, повторяйте процедуру, пока не получите желаемый результат.

Отрегулируйте бар педаль сцепления возможно, изменяя длину нижних стержней.

Чтобы облегчить доступ к двигателю из салона, необходимо провести небольшую модернизацию УАЗа ».буханка«Самостоятельно.

В стене, отделяющей кабину от кабины, имеется закрытое углубление, в котором находится задняя часть двигателя. В этой нише нужно аккуратно вырезать отверстие и установить домашний люк. Выполняя эту регулировку корпуса своими руками, буханка УАЗ избавит вас от необходимости разбирать головку цилиндров всякий раз, когда вам нужно отрегулировать клапаны или заменить их толкатели.

Назначение поворотного кулака

Не является секретом то, что поворот колес в автомобиле UAZ Patriot осуществляется посредством работы рулевого механизма. Приводные полуоси передают крутящий момент от трансмиссионного агрегата к ступицам, которые вместе с подшипниками располагаются в поворотном кулаке. Изменение угла поворота колес также достигается благодаря соединению кулака с шарнирными элементами подвески.

Как видим, основным назначением узла является удержание колеса при заданном в конкретный момент угле поворота. Также поворотная цапфа выступает связующим звеном между компонентами подвески. Здесь приходим к выводу, что на поворотный кулак возложена двойная миссия: быть составляющим компонентом системы рулевого управления и одновременно являться несущей основой для большинства деталей в ходовой части. Вдобавок ко всему, к кулаку прикреплен тормозной механизм, что предполагает повышенные требования к качеству изготовления детали, дабы обеспечить надлежащую безопасность. Напомним, что основной стихией УАЗ Патриот является бездорожье. Такое предназначение требует от элементов подвески повышенной надежности и прочности.

Теперь мы выяснили, какая непростая функция возложена на поворотную цапфу. Кратко поговорим о самом изделии. Как уже отмечалось, деталь выполнена из прочного металла, что позволяет выдерживать нагрузки в движении. Форма изделия является сферической, в которой присутствует главный шаровой шарнир, удерживаемый сверху и снизу посредством шкворней. Непосредственно к поворотному кулаку примыкает кронштейн для присоединения рулевого наконечника.

На фото можем видеть поворотный кулак вместе с шарниром, что позволит лучше уяснить принцип их совместного функционирования в паре.

УАЗ 3163

Сервисное обслуживание и эксплуатация

Вам потребуются: ключ «на 14», развертка.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

2. Снимите ступицу в сборе с подшипниками (см. «Снятие и установка ступицы переднего колеса»).	3. Выверните шесть болтов крепления защитного щитка к поворотному кулаку…

4. …снимите щиток…	5. …и цапфу с прокладкой.

6. Выпрессуйте упорную шайбу 1 и втулку 2, цапфы поворотного кулака.

7. Аналогично выпрессуйте упорную шайбу и втулку из шаровой опоры (см. «Снятие и установка поворотного кулака»).

8. Запрессуйте новую втулку в цапфу и разверните ее разверткой 32+0,34 +0,17 мм.

9. Установите новые упорные шайбы в цапфу и шаровую опору.

10. Установите снятые детали в порядке, обратном снятию.

11. Отрегулируйте подшипники ступицы передних колес (см. «Регулировка зазора в подшипниках ступиц передних колес»).

Это интересно: Снятие и установка термостата УАЗ 3163 (Патриот) 2005+

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

Как разобрать

Снятие и установка коробки передач

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Работа по снятию и установке коробки передач весьма трудоемкая, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода выключения сцепления, ослабление крепления коробки и ее крышек и т.п.).

Коробку передач можно снимать в сборе с раздаточной коробкой, но для удобства работы рекомендуем снимать коробку передач и раздаточную коробку в отдельности. В данном подразделе описано снятие коробки передач со снятием раздаточной коробки.

Вам потребуются: ключи «на 10», «на 12», «на 14», «на 17», отвертка с плоским лезвием.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

3. Снимите карданные валы (см. «Снятие и установка карданной передачи»).

4. Снимите декоративный чехол рычага управления коробкой передач вместе с передним ковриком пола.

6. …и снимите защитный чехол рычага управления коробкой передач.

7. Выверните стяжной болт клеммового крепления рычага управления коробкой передач…

8. …разожмите отверткой с плоским лезвием клеммовое соединение…

10. Аналогично снимите рычаг управления раздаточной коробкой.

11. Выверните болты крепления крышек люка…

13. Снимите раздаточную коробку (см. «Снятие и установка раздаточной коробки»).

14. Разъедините колодку жгута проводов выключателя света заднего хода.

15. Выверните два болта крепления рабочего цилиндра привода выключения сцепления…

16. …отведите цилиндр в сторону и закрепите его любым доступным способом так, чтобы он не мешал работе.

17. Выверните два болта крепления стартера.

18. Выверните болт крепления прижимной планки приемной трубы глушителя…

19. …и снимите прижимную планку.

20. Отверните восемь гаек крепления приемной трубы к выпускному коллектору (на каждой шпильке установлено по две гайки)…

21. …и опустите приемную трубу вниз.

22. Установите под коробку передач и двигатель надежные опоры и снимите поперечину рамы (см. «Замена задней опоры подвески силового агрегата»).

23. Удерживая болты от проворачивания, отверните гайки нижнего…

24. …и верхнего болтов крепления кронштейна приемной трубы глушителя…

26. Отверните гайку нижнего болта крепления коробки передач к двигателю.

27. Выверните два болта с правой стороны коробки передач…

28. …три болта с левой стороны…

29. …и снимите коробку передач.

30. Установите детали коробки передач в порядке, обратном снятию.

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала.

31. Залейте масло в коробку передач (см. «Замена масла в коробке передач»).

Видео про «Снятие и установка коробки передач» для УАЗ 31519

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач

Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач

Снятие шарнира карданного вала

Шаг 1: Необходимо поднять заднюю часть автомобиля и установить его на опоры.

Шаг 2: Отверните крепежные болты, которыми шарнир карданного вала закреплен на заднем мосту.

Шаг 3: С помощью отвертки или специального инструмента разъедините шарнир карданного вала от валов.

Шаг 4: Отсоедините шарнир карданного вала от коробки передач. Для этого необходимо удалить крепежные болты.

Шаг 5: Аккуратно снимите шарнир карданного вала с автомобиля.

Шаг 6: После снятия шарнира карданного вала, необходимо осмотреть его на наличие повреждений или износа. При необходимости замените шарнир.

Видео:тиньков поясняет за российский автопром (ВАЗ, ГАЗ , УАЗ ,ЗИЛ, Москвич)Скачать

Необходимость диагностики коробки передач УАЗ модели 452

Данный автотранспорт обязательно подлежит диагностике, если стало ухудшаться управление, стали слышны характерные скрипы, когда происходит смена передач или передачи стали самопроизвольно меняться. Раздаточная коробка УАЗ должна быть проверена, если заметно ухудшилось сцепление колес с дорогой, стал появляться гул, нарастающий шум при ее работе.

Во время прохождения ТО мастера должны проверить систему на предмет течи масла, уровень смазки. Все изношенные детали в системе трансмиссии должны быть заменены на новые. Также, диагностика подразумевает осуществление смазки оси рычагов, регулировку передних тяг.

Профилактика и ремонт КПП

В процессе эксплуатации коробка не требует регулировки, но водитель должен периодически проверять уровень масла в картере. Не допускается эксплуатация агрегата при обнаружении в смазывающей жидкости пены или воды. Загрязненное масло сливается через штатное отверстие, а затем в картер заливается свежая смазка (в соответствии с требованиями завода-изготовителя). При обнаружении течей масла необходимо произвести разборку агрегата с заменой прокладок или поврежденных крышек, или крепежных винтов.

Затрудненное включение скоростей указывает на износ синхронизаторов или повреждение вилок переключения. Самопроизвольное выбивание скорости при движении происходит из-за поломанной муфты или по причине износа подшипников или шестерен. Для снижения влияния продуктов износа необходимо через каждые 60 тыс. км производить регламентную замену масла.

Чтобы снять агрегат Dymos своими руками потребуется выполнить действия:

1. Слить масло из картеров основной коробки и раздаточного редуктора, а затем разъединить фланцевое соединение карданного вала привода переднего моста.
2. Открутить болты крепления промежуточной опоры заднего карданного вала. Приводы от мостов не отсоединяются, трубы отводятся в сторону от коробки и крепятся при помощи проволоки к раме или элементам подвески.
3. Отключить штекер датчика скорости, а затем демонтировать каталитический нейтрализатор вместе с защитным экраном.
4. После демонтажа привода сцепления на УАЗ Патриот и промежуточного привода стояночного тормоза необходимо снять крепление приемной трубы. Затем под картер двигателя ставится домкрат с доской, что позволяет снять заднее крепление коробки.
5. Удалить поперечину, расположенную под коробкой. Затем следует опустить агрегат вниз, что позволяет отделить рычаги управления основной коробкой и раздаточным редуктором.
6. Снять штекер индикации передачи заднего хода, а затем отвернуть болты, соединяющие коробку с картером двигателя. Узел трансмиссии необходимо отвести назад и сдвинуть вниз.

Алгоритм разборки коробки Dymos

Раздаточный редуктор крепится к картеру коробки при помощи 2-х гаек и 2-х болтов. Затем производится снятие механизма выбора передач, который дополнительно фиксируется на герметике. Внутри ниши имеется болт, который отворачивается накидным ключом. Для снятия задней крышки требуется открутить винты, расположенные по периметру картера. На боковой части коробки расположен болт, удерживающий промежуточный вал с шестерней заднего хода, который необходимо выкрутить. Второй болт крепления вала выкручивается частично.

На левой части картера коробки имеется заглушка, под которой находится пружина с шариком. После снятия заглушки необходимо отвернуть винты крепления цапфы первичного вала (расположена со стороны места установки механизма сцепления). Вынуть стопорное кольцо и вытянуть шариковый подшипник при помощи съемника, что позволит разделить картер коробки на 2 половины. Затем отворачивается ранее ослабленный болт крепления оси шестерни заднего хода, что позволяет вынуть деталь.

При помощи тонкой отвертки или шила выбиваются штифты, удерживающие на месте штоки переключения. Подвесить крышку картера с шестернями за вторичный вал, а затем прогреть горелкой посадочное гнездо подшипника. После нагрева локальной зоны корпуса до 400°С металлический картер сбивается с опор. Затем производится поочередная разборка валов, что позволяет определить степень износа деталей. После установки новых элементов сборка производится в обратной последовательности, при монтаже учитывается положение деталей и соблюдается момент затяжки.

Замена сальника полуоси УАЗ буханка

Пошаговая инструкция:

• Поднять домкратом, снять заднее колесо, тормозные колодки.
• Головкой на 14 мм через большое отверстие во фланце полуоси открутить четыре болта, крепящих пластины полуоси и тормозного щита к фланцу балки заднего моста. Вынуть болты с пружинными шайбами.
• Крестовой отверткой отвернуть два винта крепления щита к пластине полуоси. Пропустить через его отверстие болт М8 и вставить в отверстие фланца балки. Щит временно подвешен.

• Повернуть пластину полуоси, вкрутить два болта М12×1,25 в отверстия крепления колеса, расположенные диаметрально, до упора в тормозной щит рядом с отверстиями во фланце балки.
• Затягивая болты по очереди, выпрессовать и вынуть полуось.
• Поддев сальник монтировкой либо металлической отверткой, вынуть его со своего штатного места.

Разборка механизма управления переключением передач

Рис. 3.21. Извлечение заглушек отвеpстий штоков

Разборку производите в следующем порядке: 1. Извлеките три заглушки отверстий штоков в одном из торцев крышки (см. рис. 3.21). 2. Расшплинтуйте и выверните винты стопорения вилок. 3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик фиксатора. 4. Выпрессуйте штоки (см. рис. 3.22) через отверстия в крышке, где сняты заглушки, и снимите вилки. При выпрессовке штоков III и ГУ передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной.

Рис. 3.22. Выпpессовка штоков вилок пеpеключения

5. Выньте пружины и шарики фиксаторов штоков; выньте два замочных плунжера через отверстие фиксатора I и II передач. 6. Отверните гайку и снимите со шлицев рычаг 22 (см. рис. 3.23),

Рис. 3.23. Механизм пеpеключения пеpедач автомобилей семейства УАЗ–3741

7. Выбейте вниз штифт 24 крепления оси рычага 23 и выньте ось вместе с рычагом выбора. 8. Отверните гайку и снимите рычаг 16. 9. Отверните три болта, снимите крышку 15 сальника и выньте пружину. Опустив вал 10 с муфтой 12 и двумя шайбами, выньте вал через боковую полость крышки. Примечание Перед снятием рычагов 22 и 16 заметьте взаимное положение рычагов на валиках для того, чтобы установить рычаги в прежнее положение.

Снятие и установка коробки передач УАЗ 31519

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Полезный совет Работа по снятию и установке коробки передач весьма трудоемкая, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода выключения сцепления, ослабление крепления коробки и ее крышек и т.п.).

Примечание Коробку передач можно снимать в сборе с раздаточной коробкой, но для удобства работы рекомендуем снимать коробку передач и раздаточную коробку в отдельности. В данном подразделе описано снятие коробки передач со снятием раздаточной коробки.

Вам потребуются: ключи «на 10», «на 12», «на 14», «на 17», отвертка с плоским лезвием.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

3. Снимите карданные валы (см. «Снятие и установка карданной передачи»).	4. Снимите декоративный чехол рычага управления коробкой передач вместе с передним ковриком пола.

5. Выверните три винта…	6. …и снимите защитный чехол рычага управления коробкой передач.

7. Выверните стяжной болт клеммового крепления рычага управления коробкой передач…	8. …разожмите отверткой с плоским лезвием клеммовое соединение…

9. …и снимите рычаг.

10. Аналогично снимите рычаг управления раздаточной коробкой.

11. Выверните болты крепления крышек люка…	12. …и снимите крышки.

13. Снимите раздаточную коробку (см. «Снятие и установка раздаточной коробки»).

14. Разъедините колодку жгута проводов выключателя света заднего хода.	15. Выверните два болта крепления рабочего цилиндра привода выключения сцепления…

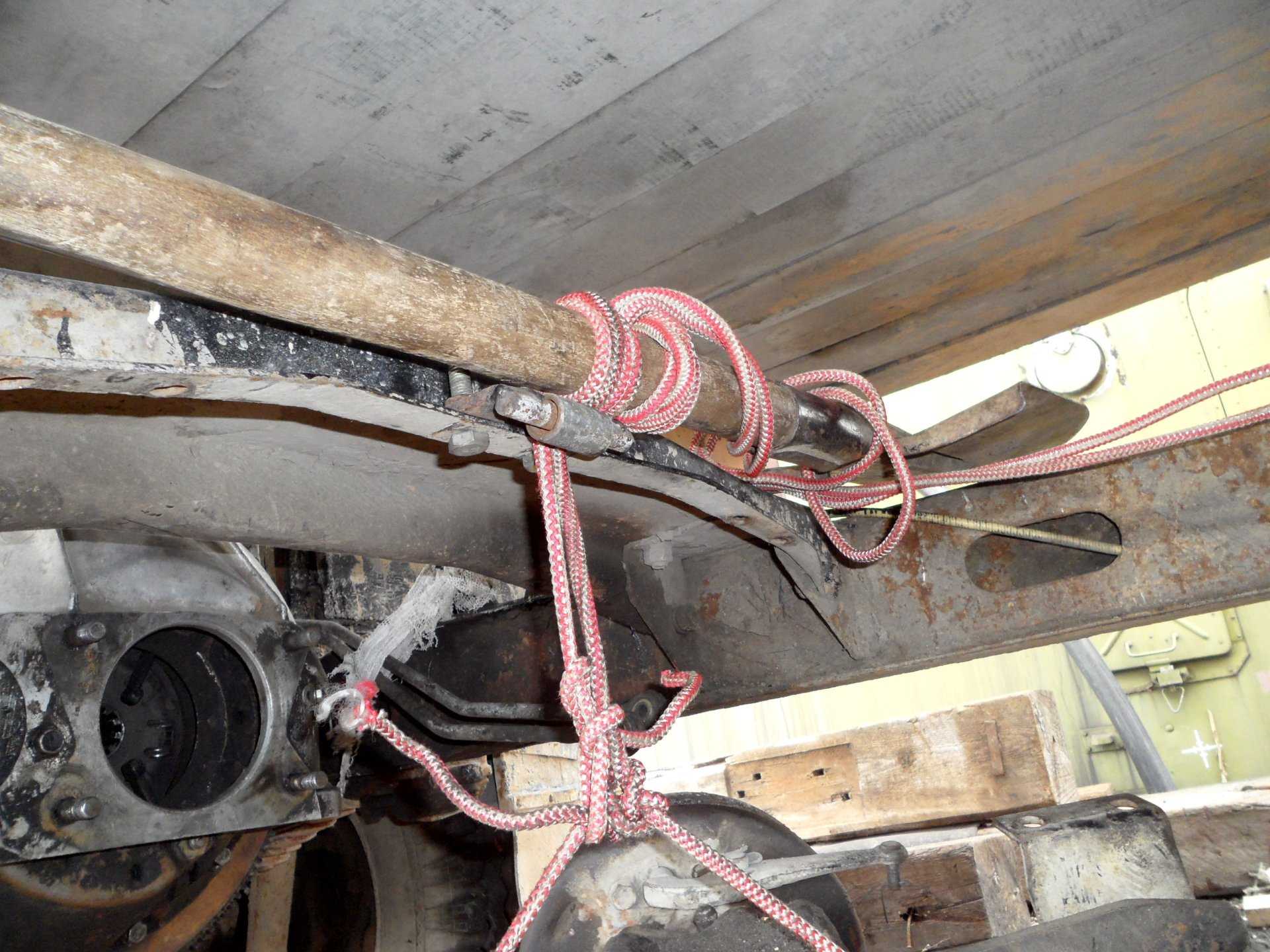

16. …отведите цилиндр в сторону и закрепите его любым доступным способом так, чтобы он не мешал работе.	17. Выверните два болта крепления стартера.

18. Выверните болт крепления прижимной планки приемной трубы глушителя…	19. …и снимите прижимную планку.

20. Отверните восемь гаек крепления приемной трубы к выпускному коллектору (на каждой шпильке установлено по две гайки)…	21. …и опустите приемную трубу вниз.

22. Установите под коробку передач и двигатель надежные опоры и снимите поперечину рамы (см. «Замена задней опоры подвески силового агрегата»).	23. Удерживая болты от проворачивания, отверните гайки нижнего…

24. …и верхнего болтов крепления кронштейна приемной трубы глушителя…	25. …и снимите кронштейн.

26. Отверните гайку нижнего болта крепления коробки передач к двигателю.	27. Выверните два болта с правой стороны коробки передач…

28. …три болта с левой стороны…	29. …и снимите коробку передач.

30. Установите детали коробки передач в порядке, обратном снятию.

Полезный совет Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала.

31. Залейте масло в коробку передач (см. «Замена масла в коробке передач»).

Видео про «Снятие и установка коробки передач» для УАЗ 31519

Установка СЦЕПЛЕНИЯ и КПП+раздатка УАЗ Буханка в Одного

Снятие коробки УАЗ одному

уаз 469 часть 2. замена коробки на канале Годный тест-драйв

все полезное находится здесь
