Кузов автомобиля

Рулевое управление

Для нормального перемещения на автомобиле водителю необходимо совершать повороты, развороты или объезды, то есть отклоняться от прямолинейного движения, или просто контролировать свою машину, чтобы её не увело в сторону. Для этого в её конструкции предусмотрено рулевое управление. Это один из самых простых механизмов в автомобиле. Как называется часть элементов, рассмотрим ниже. Рулевое управление состоит из:

руля с рулевой колонкой, так называется обычный вал, на котором жёстко насажено рулевое колесо;

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами

• рулевого механизма, состоящего из зубчатой рейки и шестерни, насаженной на вал рулевой колонки, он преобразовывает вращательное движение рулевого колеса в поступательное перемещение рейки в горизонтальной плоскости;
• рулевого привода, передающего воздействие от рейки рулевого механизма колёсам, для их поворота, и включающего в себя боковые тяги, маятниковый рычаг и поворотные рычаги колёс.

В современных авто используется дополнительный элемент – усилитель руля, позволяющий водителю прилагать меньшее усилие для обеспечения поворота рулевого колеса. Он бывает следующих видов:

• механический;
• пневмоусилитель;
• гидравлический;
• электрический;
• комбинированный электрогидроусилитель.

Рейлинги на крышу автомобиля Лада Калина

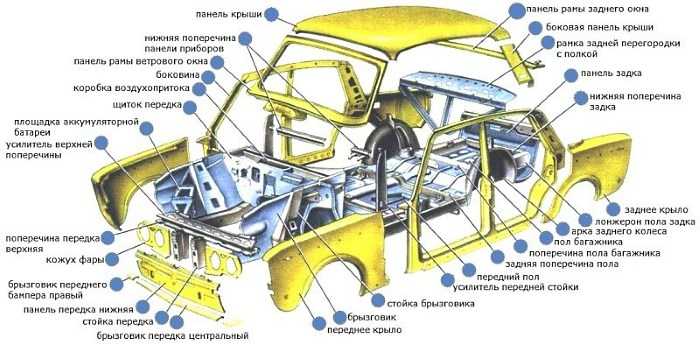

Металлическая часть кузова состоит из следующих кузовных деталей:

• Днище кузова (обрабатывается антикоррозийными материалами для уменьшения коррозии);
• Крыша кузова;
• Крылья кузова (обрабатываются антикоррозийными материалами для уменьшения коррозии);
• Панели кузова;
• Двери кузова(крепятся к стойкам кузова петлями, которые держатся винтами, с помощью которых регулируются двери по вертикали и горизонтали); Замки на дверях имеют специальную конструкцию, которая исключает открытие двери даже при ДТП.
• Капот кузова;
• Крышка багажника.

Спереди и сзади кузова установлены бампера. На современных автомобилях бампера изготавливаются из пластмассы или других схожих материалов. В случае ДТП именно бампер автомобиля первый воспринимает на себя удар.

Для размещения водителя и пассажиров в салоне автомобиля устанавливаются сиденья. Устанавливаются сиденья автомобиля на специальные салазки, которые позволяют регулировать сиденье в продольном направлении. Также можно регулировать наклон сиденья, что обеспечивается специальными ручками по бокам сидений. Регулировка наклона сиденья может осуществляться вплоть до установки спального места.

С недавнего времени очень популярными стали автомобили с формами кузова «хэтчбэк» и «универсал». Такая популярность объясняется возможностью трансформировать автомобиль как под грузовой, так и под пассажирский вариант.

Общее устройство кузова

Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:

• моторная зона – предназначена для расположения силового агрегата и дополнительно выполняет функцию пассивной безопасности автомобиля;
• пассажирская часть – нужна для размещения пассажиров и органов управления автомобилем;
• багажный отсек – используется для багажа;

Рассмотрим, из чего состоит каждый из этих элементов более подробно.

Моторная часть состоит из следующих основных деталей:

• передние верхняя и нижняя поперечины;
• фронтальные лонжероны;
• нижняя поперечина для расположения двигателя.

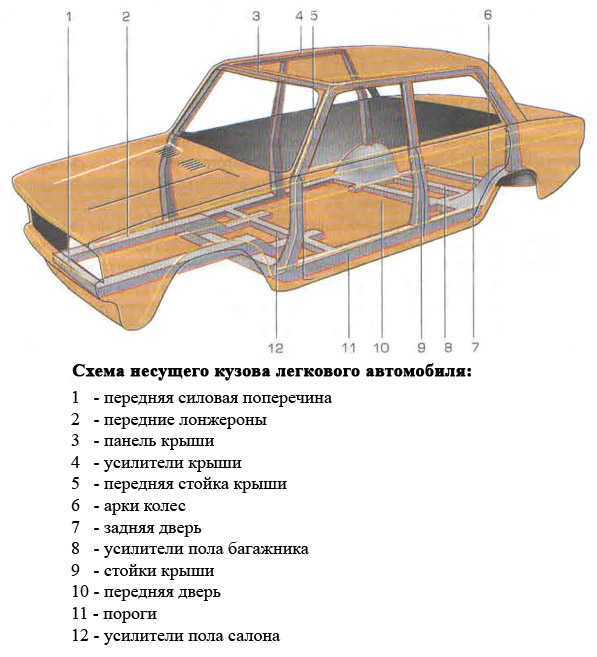

Схема расположения деталей пассажирского отсека легкового авто следующая:

• нижняя передняя балка под лобовым окном;
• передняя и задняя поперечины крыши;
• боковой лонжерон крыши;
• передние, боковые и задние стойки;
• пороги;
• днище;
• усиливающие конструкции днища.

В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.

Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.

Устройство кузова легковых машин зависит от модели, производителя и других деталей. Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.

Что такое и из чего состоит кузов легкового автомобиля

Автомобиль состоит из множества элементов, которые слаженно работают вместе. Основными из них принято считать двигатель, ходовую часть и трансмиссию. Однако, все они закреплены на несущей системе, которая и обеспечивает их взаимодействие. Несущая система может быть представлена разными вариантами, но наиболее популярным является кузов автомобиля. Это важный конструктивный элемент, который обеспечивает крепление составных частей транспортного средства, размещение пассажиров и грузов в салоне, а также воспринимает все нагрузки во время движения.

Кузов грузового автомобиля

Вклю­ча­ет в се­бя ка­би­ну, соб­ст­вен­но К. (плат­фор­ма, фур­гон, цис­тер­на и т. п.) и опе­ре­ние (кры­лья, ка­пот, под­нож­ки). Ка­би­ны обыч­но цель­но­ме­тал­ли­че­ские, двух- и мно­го­ме­ст­ные. Ка­би­ны ма­ги­ст­раль­ных тя­га­чей, со­вер­шаю­щих даль­ние рей­сы, как пра­ви­ло, обо­ру­ду­ют­ся и спаль­ны­ми мес­та­ми. К. а. ус­та­нав­ли­ва­ют на не­су­щей ра­ме ав­то­мо­би­ля, для кре­п­ле­ния ка­би­ны ис­поль­зу­ют уп­ру­гие эле­мен­ты, обес­пе­чи­ваю­щие не­об­хо­ди­мые ком­форт­ные ус­ло­вия на ра­бо­чем мес­те во­ди­те­ля. Раз­ли­ча­ют К. а. уни­вер­саль­ные (гру­зо­вую плат­фор­му или фур­гон для пе­ре­воз­ки раз­лич­ных по фор­ме и раз­ме­рам гру­зов) и спе­циа­ли­зи­ро­ван­ные (са­мо­сва­лы для сы­пу­чих гру­зов, изо­тер­мич. К. а. для про­дук­тов, цис­тер­ны и т. п.).

Электрооборудование

Детали автомобиля, которые обеспечивают работу мотора, запускают сигналы, участвуют во всех процессах, связанных с электроснабжением, входят в общий класс электрооборудования. Уже в базовых моделях система электрики отличалась сложностью. Главные элементы системы электрооборудования:

1. Батарея аккумулятора (источник электропитания).
2. Генератор. Преобразует механическую работу в электросигнал.
3. Система зажигания.
4. Автомобильная оптика, фары головного и дополнительного света, освещение салона и пр.
5. Кондиционер, печка. Система обогрева зеркал, стекол и пр.

Электрооборудование обеспечивает работу ЭБУ, электронику роботизированной КП, сигналы датчиков на всех узлах.

Это краткий перечень главных элементов автомобиля, которые необходимо знать каждому автовладельцу. Понимание устройства кузова и входящих в него комплектующих, поможет определить область неисправности.

Определение размеров лакокрасочного покрова на легковом транспортном средстве

Различные типы авто имеют более-менее одинаковый уровень лакокрасочного покрытия. Нормативы с завода предполагают уровень 100-140 мкм.

Однако при кузовных переделках и дальнейшей окраске машины в некоторых местах имеет место отклонение покрова от данной нормы.

Вследствие увеличенного присутствия шпаклёвки. В этих местах показатель толщины покрытия может увеличиться до 200 мкм.

Для кузовных мест, где тяжело определить глазом этот показатель, используется специальный инструмент для выявления такой толщины — толщиномер.

Если на одном авто вы наблюдаете разброс покрытия от 110 до 310 мкм. Скорее всего, такая машина переживала ремонт и была перекрашена.

Данный прибор присутствует во всех крупных автомастерских. Поэтому если вам необходима детальная оценка машины, у вас всегда есть шанс обратиться к специалистам данного профиля.

Самые дорогие толщиномеры высокого уровня могут определить толщину покраски на отдельных деталях: алюминиевых или пластиковых.

Не стоит забывать, что стандартно у американских машин заводской слой покрова толще, чем у российских или японских.

Для точного определения толщины пласта ЛКП существует специальная таблица заводских показателей. Которой нужно руководствоваться для точного заключения.

Виды независимых подвесок

МакФерсон

Подвеска McPherson — самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

Плюсы:

• простота конструкции;
• компактность;
• надежность;
• недорогая в производстве и ремонте.

Минусы:

средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или торсион. Задняя подвеска имеет аналогичное  строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

Регулировка высоты и жесткости гидроподвески Lexus

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. Гидравлическая подвеска дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.

Рулевое управление

Главные внутренние детали кабины со стороны водителя — это рулевое колесо и торпеда — панель управления и контроля за всеми автомобильными системами. Рулевое управление предназначено для передвижения автомобиля и состоит из главных запчастей.

• руль (рулевое колесо) с колонкой;
• механизм рулевой:
• привод (боковые тяги, поворотный и маятниковый рычаг);
• усилитель руля.

Конструктивно усилители руля, призванные облегчать водителю поворот рулевого колеса, перешли на легковые автомобили с грузового транспорта. Например, при повороте руля КАМаЗа без гидроусилителя водителю пришлось бы приложить усилие, равное повороту груза весом в 400 кг. В зависимости от типа используемого усиления приводы называются и классифицируются на гидравлические, механические, пневматические и пр.

Система рулевого управления остается самой простой в комплектации автомобиля, но одной из самых важных. Рулевой привод соединяет рулевое колесо с передними колесами через рулевой механизм. Передача вращательного движения колеса переходит в поступательное движение рейки в горизонтальной плоскости.

Отличия задов разных типов автомобилей

В грузовиках и автобусах зад может быть значительно больше, чем в легковых автомобилях. Это обусловлено необходимостью перевозки большего объема груза или пассажировым автобусом. Грузовик также может иметь различные виды кузовов, таких как платформа или фургон, в зависимости от конкретных потребностей в транспортировке.

В некоторых автомобилях зад может иметь складную конструкцию, что позволяет увеличить объем грузового пространства при необходимости. Также существуют автомобили с откидным задом, что облегчает погрузку и выгрузку груза. В некоторых случаях зад автомобиля может быть полностью отсутствовать, что позволяет создать открытый или спортивный вид авто.

Ходовая часть

Наименование деталей этого блока автомобиля говорит само за себя. В устройство ходовой части входят:

• подвеска;
• рама;
• колеса;
• мосты (устанавливаются на автомобилях с зависимой подвеской).

Подвеска гасит колебания во время езды. По конструкции подвески могут быть независимыми, зависимыми, полунезависимыми. В зависимости от того, какие демпфирующие элементы установлены в подвеске, различают:

• рессорную;
• пружинную;
• торсионную;
• рычажную или МакФерсон;
• пневматическую, гидравлическую.

Зависимая подвеска жестко установлена на мостах, крепеж к кузову через пружинные элементы. Чаще используется на грузовом транспорте. Независимая подвеска обеспечивает разное положение колес во время передвижения, каждое крепится к кузову через отдельные элементы.

Как называются части машины: информация для новичков

#1

Все транспортные средства обычно делят на несколько категорий: A, B, C, D и E. Автомобили относят к категории B. Эта категория привлекает большее количество водителей, чем все остальные. Ведь автомобиль — это всегда удобно и актуально. Количество автомобилей по всему миру растет в геометрической прогрессии. Обучать автолюбителей нужно не только правилам дорожного движения, крайне необходимо знать хотя бы начальные сведения по устройству автомобиля, как называются части машины.

#2

Начинающие водители нередко становятся причиной дорожных происшествий из за недостатка опыта и незнания правил. Ведь зачастую юных автомобилистов интересуют лишь вопросы: «Какая марка у автомобиля? «. Чтобы стать гуру в знаниях об автомобилях и предотвратить неприятные истории, достаточно только узнать свою машину поближе и выучить правила дорожного движения. Уделить немного времени для освоения — вот все, что потребуется в обучении. А то, как называется машина, весьма и весьма второстепенно.

#3

Нужда в транспортных средствах, способных двигаться самостоятельно, существовала ещё с давних времен. Ведь первые повозки без лошадей использовали в качестве движущей силы силу человека, силу ветра и энергию пара, что, конечно же, было весьма неудобно. Как известно, первые автомобили были весьма и весьма громоздки и неповоротливы, они на сто процентов уступали по всем параметрам давно забытым лошадиным упряжкам и каретам. Несмотря на это в те времена уже можно было увидеть черты самодостаточных совершенных механизмов.

#4

Точкой отсчета к созданию современного автомобиля стало изобретение двигателя внутреннего сгорания. Он был гораздо мощней и компактней своих предшественников. Автомобиль с таким двигателем был создан лишь в конце девятнадцатого века. А разработанная тогда «классическая» конструкция с переднем расположением двигателя и приводом на задние колеса сохранилась в общем до настоящих дней и употребляется до сих пор. Как называется машина из «Форсажа», безусловно интересно, но главное, что внутри у неё все ещё усовершенствованный двойник двигателя, изобретенного более 100 лет назад. Разве не удивительно? !

#5

Сейчас автомобиль состоит из трех основных частей: двигателя, шасси и кузова. Двигатель — сердце машины. Он является источником энергии. Её регулятором. Шасси — комплекс конструкций, которые предназначены для передачи той самой механической энергии, вырабатываемой двигателем, к ведущим колесам. Шасси включает в себя трансмиссию, системы управления и, конечно, ходовую часть. Трансмиссия, в свою очередь, состоит из сцепления, коробки передач, карданной передачи и ведущего моста. Кузов — несущая часть любого автомобиля. На ней закреплены «сердце» автомобиля и обязательные конструкции трансмиссии, системы управления и ходовой части. Всем известно, что прямое предназначение кузова — перевозка пассажиров и багажа.

#6

Кроме основных частей автомобиля, существуют и другие, имеющие не меньшее значение в работе транспортного средства. Сцепление, например, позволяет тронуться автомобилю с места или изменить скорость. Если бы сцепление отсутствовало, машина трогалась бы с момента пуска двигателя, что весьма и весьма неудобно. Ходовая часть автомобиля обеспечивает движение автомобиля с помощью ведущих колес. Системы управления служат для изменения направления движения автомобиля. И вообще, для человека, который знает правила дорожного движения, умеет управлять автомобилем, а главное — чувствует его, вряд ли будет интересно как называется марка машины. Ведь гораздо важнее внутренний мир, и машины этому утверждению не исключение.

Назначение и требования

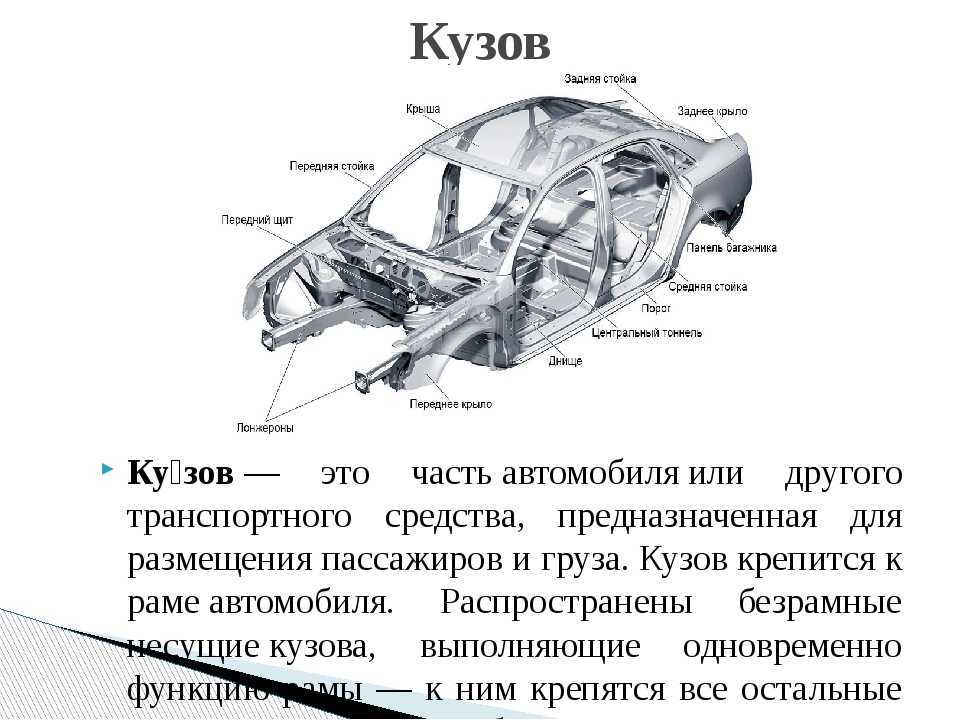

Если двигатель называют сердцем автомобиля, то кузов – это его оболочка или тело. Как бы то ни было, именно кузов является самым дорогим элементом машины. Основное его назначение – это защита пассажиров и внутренних компонентов от воздействия окружающей среды, размещение посадочных мест и прочих элементов.

Как к важному конструктивному элементу к кузову предъявляются определенные требования, среди которых:

• стойкость к коррозии и долговечность;
• сравнительно небольшая масса;
• необходимая жесткость;
• оптимальная форма, чтобы обеспечить ремонт и обслуживание всех агрегатов автомобиля, удобство погрузки багажа;
• обеспечение необходимого уровня комфорта для пассажиров и водителя;
• обеспечение определенного уровня пассивной безопасности при столкновении;
• соответствие современным стандартам и тенденциям в дизайне.

Конструкция несущего кузова

Несущий кузов автомобиля, представляет собой сложную конструкцию из отдельных панелей, соединенных друг с другом при помощи сварки. Они изготавливаются из листового железа, жесткость которым придают ребра и усилители. Данная конструкция получается достаточно прочной и легкой.

Несущий кузов автомобиля можно разделить на три основные части:

• передняя;
• центральная;
• задняя.

Передняя часть кузова

Основными элементами передней части несущего кузова являются передние лонжероны. Они представляют собой полые балки, которые привариваются к щитку моторного отсека и к нижней части передних брызговиков. Лонжероны являются самыми прочными элементами передней части. В них предусмотрены специальные зоны смятия, которые гасят фронтальный удар.

Брызговики представляют собой панель вокруг колеса, обеспечивающую защиту от попадания грязи в моторный отсек. Они имеют усиленные области, которые называются чашки. Чашки служат надежной опорой для передних стоек подвески. Брызговики частично приварены к лонжеронам и имеют верхний усилитель.

Еще одним элементом передней части, является суппорт радиатора. Он крепится к обоим лонжеронам, что придает дополнительную жесткость конструкции. Суппорт радиатора является основой для крепления радиатора охлаждения, радиатора кондиционера, вентиляторов и других элементов передней части автомобиля. Так же суппорт крепится к верхним усилителям брызговика.

Усилитель бампера предназначен для основного гашения фронтального удара. Он тоже крепится к лонжеронам. И придает дополнительную жесткость передней части кузова.

В качестве дополнительного усиления конструкции, может использоваться подрамник. Он располагается в передней нижней части между лонжеронами.

Необходимо заметить, что суппорт радиатора, подрамник и усилитель бампера являются съемными элементами и могут крепиться к кузову при помощи болтов. Несъемные элементы крепятся при помощи точечной сварки. Когда все элементы передней части в сборе, они составляют крепкую конструкцию, на которой размещаются детали двигателя и передней подвески.

Центральная часть кузова

Основным элементом жесткости центральной части автомобиля можно назвать днище. Чаще всего днище является одной штампованной деталью. Оно имеет ребра жесткости и усиление в местах крепления сидений.

Дополнительным усилением днища автомобиля являются пороги. Пороги расположены в нижней части дверных проемов. Они привариваются к днищу и служат опорой для средних стоек автомобиля.

По бокам, с обеих сторон, расположены стойки.

Стойки – это вертикальные элементы кузова. Они обеспечивают необходимую защиту центральной части в случае переворота транспортного средства, а так же при боковых ударах.

Стойки бывают:

• передние;
• центральные;
• задние.

Крыша устанавливается на боковые стойки. Она тоже имеет ребра жесткости, которые придают конструкции дополнительную прочность.

Еще одним элементом центральной части, является задняя полка. Она представляет собой панель, расположенную под задним стеклом. Конструкция седанов предполагает наличие задней перегородки, которая отделяет центральную часть и багажное отделение.

К съемным элементам центральной части относятся двери. В закрытом состоянии они также придают дополнительную прочность кузову транспортного средства.

Задняя часть кузова

Особую прочность задней части придают задние лонжероны. Они крепятся к полу багажника и изготавливаются из высокопрочной стали.

Пол багажника является штампованным элементом. Он имеет ребра жесткости. В современных автомобилях форма пола багажника позволяет разместить запасное колесо. Пол крепится к задним лонжеронам, к задним брызговикам и к задней панели.

Задние брызговики имеют усиленные чашки, которые удерживают элементы подвески.

Задние крылья тоже являются элементами несущего кузова автомобиля. Они также усиливают конструкцию придавая ей жесткость и прочность.

Рулевое управление

Для нормального перемещения на автомобиле водителю необходимо совершать повороты, развороты или объезды, то есть отклоняться от прямолинейного движения, или просто контролировать свою машину, чтобы её не увело в сторону. Для этого в её конструкции предусмотрено рулевое управление. Это один из самых простых механизмов в автомобиле. Как называется часть элементов, рассмотрим ниже. Рулевое управление состоит из:

руля с рулевой колонкой, так называется обычный вал, на котором жёстко насажено рулевое колесо;

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами

• рулевого механизма, состоящего из зубчатой рейки и шестерни, насаженной на вал рулевой колонки, он преобразовывает вращательное движение рулевого колеса в поступательное перемещение рейки в горизонтальной плоскости;
• рулевого привода, передающего воздействие от рейки рулевого механизма колёсам, для их поворота, и включающего в себя боковые тяги, маятниковый рычаг и поворотные рычаги колёс.

В современных авто используется дополнительный элемент – усилитель руля, позволяющий водителю прилагать меньшее усилие для обеспечения поворота рулевого колеса. Он бывает следующих видов:

• механический;
• пневмоусилитель;
• гидравлический;
• электрический;
• комбинированный электрогидроусилитель.

Как работают задние фары и блок светодиодов?

Основной источник света в задних фарах – это лампы, которые устанавливаются в специальных рассеивателях. В традиционных фарах используются галогеновые лампы, которые работают по принципу накала нити. Они имеют относительно небольшую яркость и ограниченный срок службы.

Блок светодиодов – это новое поколение осветительных устройств, которые все чаще используются в современных автомобилях. Светодиоды имеют множество преимуществ по сравнению с традиционными лампами – они ярче, реактивнее, более долговечные и энергоэффективные.

Задние фары и блок светодиодов работают вместе с различными системами автомобиля. Например, они могут включаться при включении заднего хода или объявлении остановки, также могут работать вместе с аварийной сигнализацией.

Чтобы обеспечить безопасность и эффективность работы задних фар и блока светодиодов, их необходимо регулярно проверять на работоспособность и чистоту стекол. Если обнаружены повреждения или неисправности, рекомендуется заменить лампу или обратиться к специалистам для ремонта или замены.

Преимущества светодиодных фар:
1. Высокая яркость света
2. Энергоэффективность
3. Долговечность
4. Быстрый отклик

Таким образом, задние фары и блок светодиодов играют важную роль в безопасности дорожного движения, обеспечивая видимость и сигнализацию о намерениях водителя. Правильное использование и регулярное обслуживание этих устройств помогут сохранить их работоспособность и надежность на протяжении всего срока службы автомобиля.

Элементы устройства кузова автомобиля ГАЗ-3102 «Волга»:

1 — петля передней двери; 2 — болт крепления петли к кузову; 3 — болт крепления петли к двери; 4 — ограничитель; 5 — дуга; 6 — резиновая втулка.

Устройство корпус кузова легкового автомобиля представляет собой пространственную систему, состоящую из штампованных панелей и элементов каркаса коробчатого сечения, соединенных между собой точечной сваркой. Панели с поперечинами образуют основание (пол), ограниченное с боков порогами (продольными брусьями). Боковины кузова, образующие части порогов и стоек, переходят в задние крылья. Сверху кузов ограничивается панелью крыши. Коробчатые стержни, ограничивающие с боков переднее (ветровое) окно, называются стойками ветрового окна, вертикальные коробчатые стержни между передними и задними дверями — центральными стойками. Все детали кузова изготовляются штамповкой из малоуглеродистой, тонколистовой стали (толщиной 0,7—0,9 мм), сильно нагруженные детали — из листа толщиной 1,2 мм. Некоторые детали, особенно подверженные коррозии, изготовляются из листа, имеющего покрытие на основе цинка.
