Принцип действия
При нагревании топлива в двигателе возникают те самые углеводородные пары, которые, согласно законам физики, поднимаются вверх, в сепаратор, где большинство из них конденсируется (возвращаются в жидкое состояние и стекают снова в топливный бак, т.е., происходит экономия топлива). Остаточные газы по паропроводу передаются в адсорбер, наполненный активированным углём, который их нейтрализует.
Во время работы двигателя существует ещё один вариант избавления от вредных паров – путём перенаправления из во впускную трубу. Там достаточно высокая температура, и газ попросту сгорает.

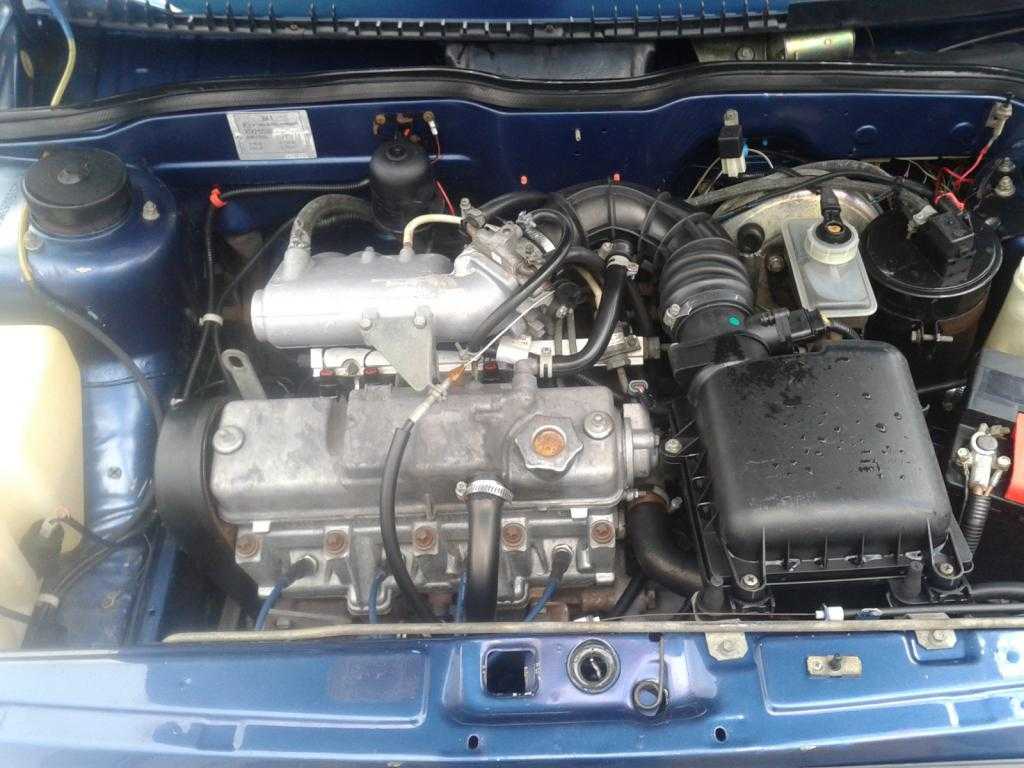

Адсорбер расположен под капотом, в ВАЗ 2110 – в левом ближнем углу. Выглядит адсорбер как небольшой цилиндр с крышкой.

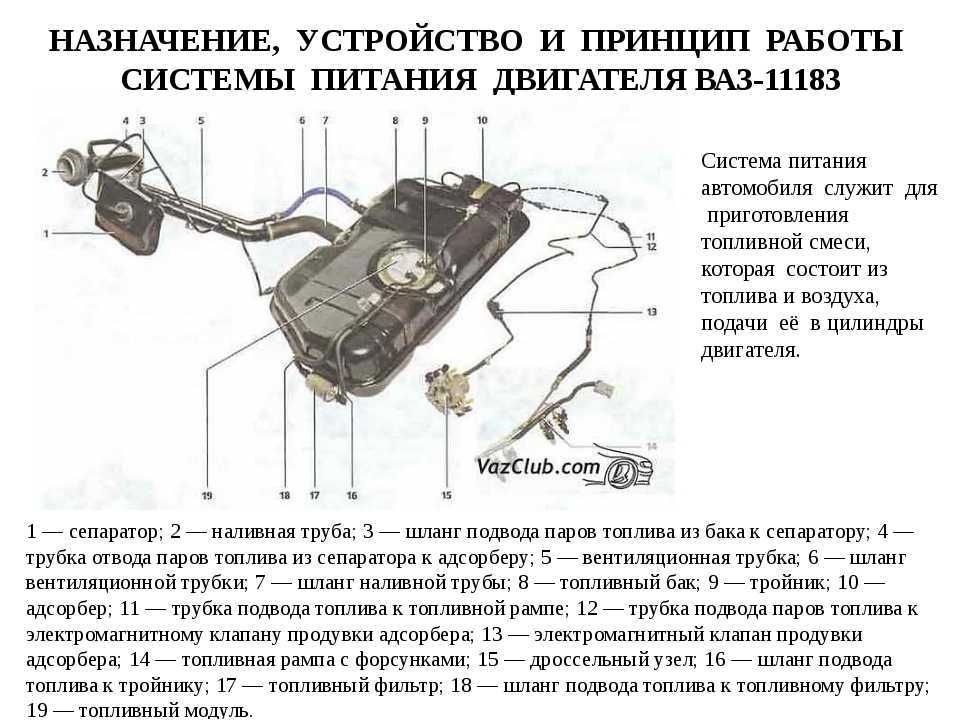

Конструкция адсорбера
- сепаратор;
- трубка слива бензина;
- трубка и шланг пароотвода;
- продувочный клапан;
- гравитационный клапан;
- адсорбер.
Замена адсорбера
Замену данной детали в ВАЗ 2114 можно осуществить и на ближайшей к вам станции технического обслуживания, а можно и самостоятельно. Поскольку на все про все вами будет потрачено не более 20 минут, то замену адсорбера можно осуществить и собственноручно.
Итак, приступим. Сначала необходимо демонтировать заменяемую деталь. Вначале освобождаем адсорбер от имеющихся крепежных деталей, затем отсоединяем шланг, который подает топливные пары к дросселю, а уж после этого провода и колодку. Следующим шагом будет отсоединение продувного клапана и шланга выхода горючего от сепаратора. И в завершение откручиваем и извлекаем кронштейн (это не займет много времени, поскольку крепится он всего тремя болтами).
После успешного демонтажа отработавшего адсорбера приступаем к установке купленной детали. Самый длинный отрезок имеющегося резинового шланга присоединяется к трубке, через которую подаются топливные пары в продувной канал. Меньшую часть шланга присоединяем к трубке забора от сепаратора.
Составные части

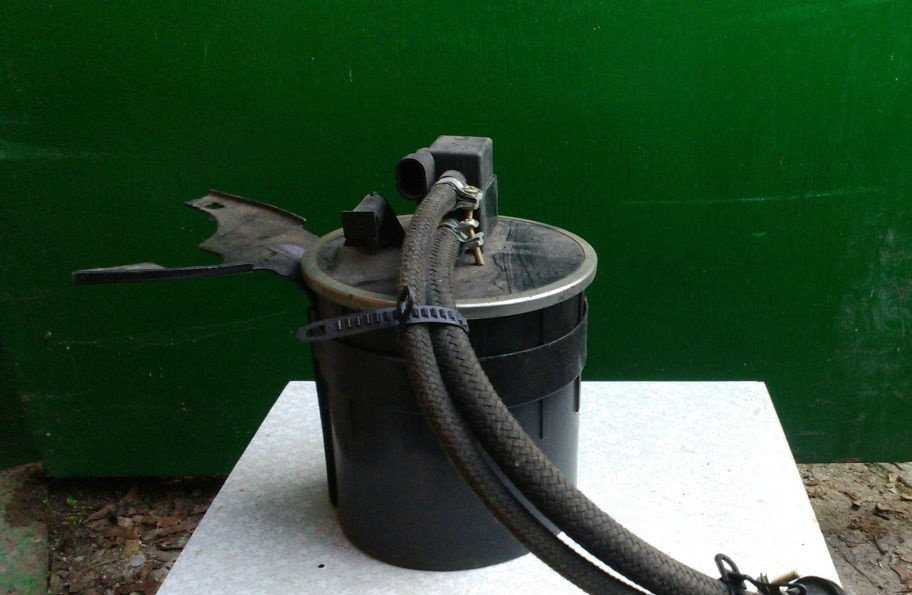

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:
- Сепаратор + клапан гравитации
- Датчик давления
- Фильтрующая часть (обычно из угля)
- Соединительные трубки
- Электромагнитный клапан
Как видите абсолютно ничего сложного. Сепаратор
— служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации
– практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).
Датчик давления
, очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.
– как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.
Соединительные трубки
– нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.
Электромагнитный клапан
– служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.
Принцип работы адсорбера в ВАЗ 2114
Адсорбер работает следующим образом. Топливные пары, образующиеся в топливном баке, поднимаются вверх и постепенно скапливаются у горловины бака, откуда им прямая дорога в сепаратор, в котором происходит процесс конденсации этих паров. Пары, обратившиеся в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают стать снова жидкостью. Часть паров, что осталась в виде газа, попадает в адсорбер, где поглощается при помощи адсорбента – активированного угля.
Стоит заметить, что весь описанный выше процесс протекает исключительно при выключенном двигателе. Иначе системе придется открывать электромагнитный клапан для продувки адсорбера. При этом пары бензина, образовавшиеся в топливном баке и не успевшие трансформироваться в жидкость, будут выдуваться по впускной трубе двигателя ВАЗ 2114 и сжигаться.
Подобный принцип работы подразумевает наличие сразу нескольких преимуществ:
- Предотвращение загрязнения атмосферы вредными испарениями
- Автомобиль во время движения поглощает меньше топлива (хоть уровень экономии не дотягивает и до 1-го процента, но при этом факт вещь упрямая – не сжигая пары бензина, двигателю требовалось бы большее количество топлива).
Клапан продувки адсорбера
Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.
Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…
Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.
Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:
- Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
- Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
- Иногда горячий двигатель не заводился с первого раза
- Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже
Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

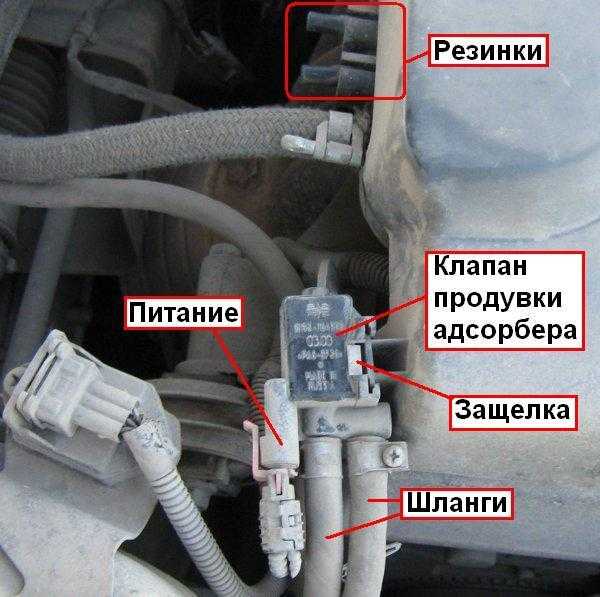

Рис. 1. Клапан продувки адсорбера.
По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.
Рис. 2. Испорченная заглушка.
В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

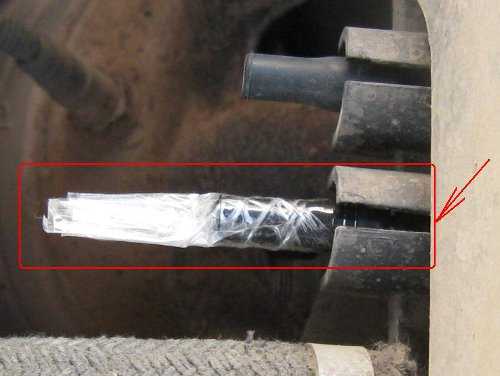

Рис. 3. Ремонт заглушки с помощью скотча.
И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.
Вывод: какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))
Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

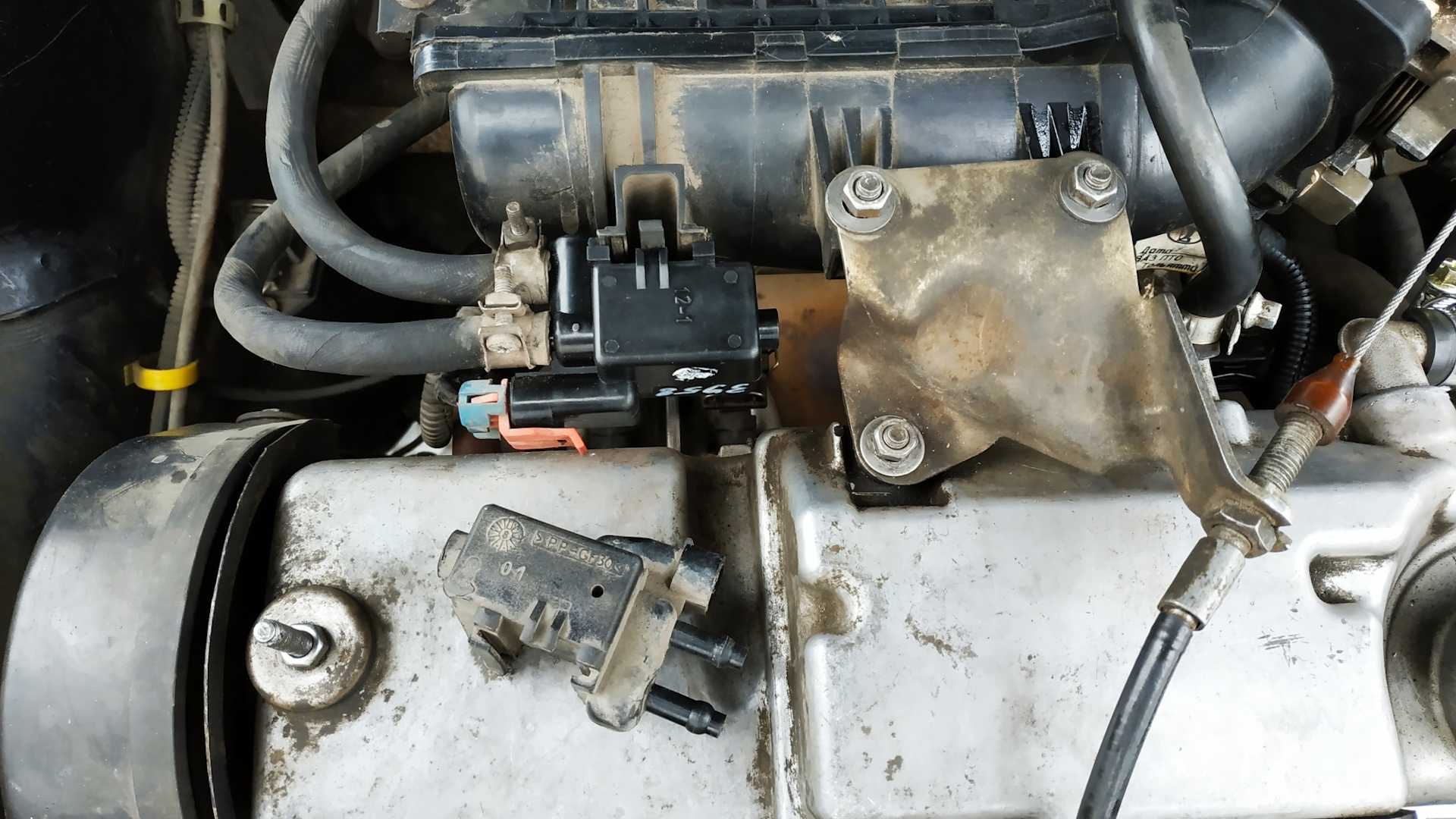

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.
Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.
Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…
голоса
Рейтинг статьи
Как работает система – принцип работы
Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

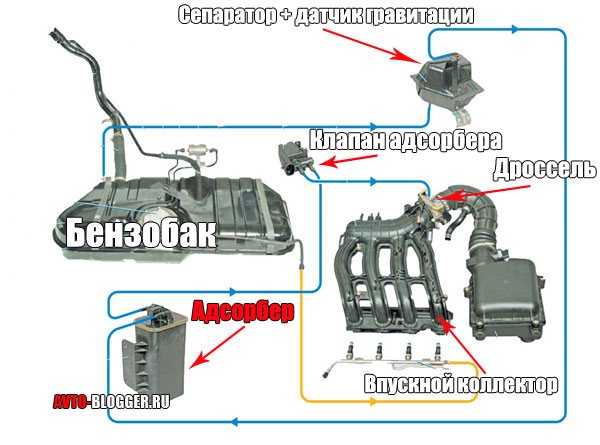

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.
Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).
Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются
Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО
После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.
Система очень простая, если понимать, как она работает.
Как определить проблему в работе?
Самыми распространенными симптомами при неисправной работе, можно выделить:
1) Иногда двигатель на холостых оборотах начинает работать нестабильно;
2) При засорении можно почувствовать небольшое увеличение в расходе топлива;
3) Мотор автомобиля не заводится с первого раз на горячую;
4) Ощутимая потеря тягового усилия на низких оборотах. На более высоких оборотах – менее чувствительна потеря крутящего момента.
Также распространением нарушением в работе, является появление трещин на резиновых заглушках. Через эти трещины (отверстия) подсасывается дополнительное количество воздуха, и в следствии, приводит к нарушениям в работе двигателя.
Признаки неисправности КПА
Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:
- зажигание сигнала CHECK на панели приборов;
- определение ошибки РО441 в ходе тестирования;
- повышенный расход бензина;
- неустойчивая работа силового агрегата при движении;
- нестабильный холостой ход;
- увеличение содержания СО2;
- шипящий звук при отворачивании крышки бака (появилось разрежение);
- появление запаха топлива в салоне.
Причины возникновения неисправности адсорбера на Приоре и особенности его самостоятельной проверки

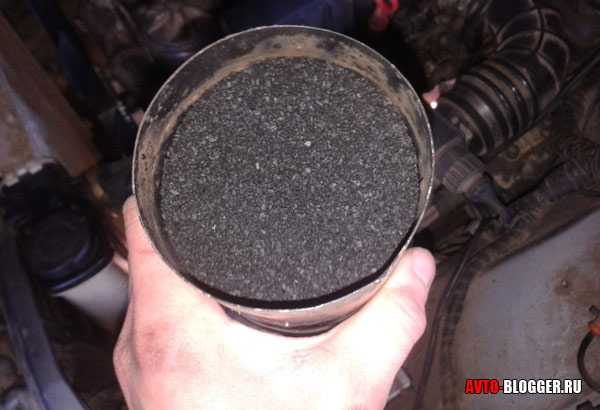

В адсорбере находится активированный уголь в гранулированном виде, который со временем размокает, что снижает уровень проходимости воздуха. Обычно такая неисправность сопровождается ошибкой на БК Р0441. Однако, кроме того, чаще встречается проблема, когда частицы угля поступают в корпус электромагнитного клапана и, скапливаясь в большом количестве, не позволяет ему закрываться, что приводит к проблеме плавающих оборотов на Приоре.
Причинами неисправности адсорбера являются следующие факторы:
- Разгерметизация корпуса адсорбера. Обычно возникает в случае механического повреждения. При такой поломке деталь подлежит замене.
- Нарушение целостности проводов питания электромагнитного клапана. В этом случае высвечиваются ошибки Р0443/Р0444/Р0445 и Р0446. Это может быть обрыв, замыкание на «массу» или пониженное напряжение.
- Загрязнение штуцера входа воздуха и фильтрующего элемента. Через входной штуцер в устройство поступает воздух, в результате чего выполняется продувка скопившихся паров. Через штуцер в адсорбер поступают загрязнения, которые приводят к снижению уровня проходимости воздуха. Это становится причиной неэффективной работы устройства.
Для определения причины неисправности, понадобится ориентироваться на соответствующие ошибки или признаки. К примеру, если есть подозрения на нарушение герметичности корпуса, то необходимо снять адсорбер, и осмотреть его состояние. Если дефектов не обнаружено, тогда его герметичность обычно проверяется так:
- затыкаются штуцеры соединения с атмосферой и на электромагнитный клапан;
- подается сжатый воздух в оставшийся штуцер, соединяющий устройство с бензобаком;
- отсутствие признаков утечки воздуха говорит о целостности корпуса адсорбера.
Обязательно осматриваем целостность проводов питания электромагнитного клапана, и при необходимости их прозваниваем. Если имеются подозрения на заклинивание клапана в открытом положении, тогда простой и надежный способ проверки — запустить двигатель, и рукой заткнуть штуцер, соединяющий адсорбер с атмосферой. Если после этого изменится работа двигателя, то причина неисправности выявлена, и остается только ее устранить путем замены детали.
Немаловажно отметить, что в случае загрязнения адсорбера, его необходимо заменить. Это устройство является неразборным, и в случае подозрений на неисправность, подлежит замене. Что касаемо ресурса, то здесь никаких точных цифр нет
Срок службы зависит от многих факторов, в том числе, и качества самого устройства
Что касаемо ресурса, то здесь никаких точных цифр нет. Срок службы зависит от многих факторов, в том числе, и качества самого устройства.
Это интересно! Адсорбер на Приору имеет следующий артикул 2170-1164010. Его цена составляет ориентировочно 500-800 рублей.
Устройство
Двигатели с распределенным впрыском топлива впервые появились на переднеприводных «Ладах», начиная с модели 2111. Они сильно отличаются от своих карбюраторных предшественников более сложным устройством системы питания. Она состоит из 2 подсистем: подачи топлива в топливную рампу и улавливания паров бензина. Одним из компонентов последней является адсорбер в ВАЗ-2114.
Сверху пластикового цилиндра помещается электромагнитный клапан, контролируемый блоком управления двигателя. Эта деталь съемная и крепится при помощи пластиковых защелок. Корпус клапана прямоугольный, и на нем присутствуют 2 штуцера (впускной и выпускной) и разъем для подключения ЭБДУ.
На штуцерах при помощи хомутов закреплены шланги. Входящий присоединен к гравитационному клапану и далее к сепаратору и баку с бензином. Выходящий соединяется узлом дроссельной заслонки.
Чек-лист: основные неисправности адсорбера
Прежде всего, если какая-либо часть этой системы неисправна, при этом почти всегда на панели загорается «чек».
Проверка через диагностический разъем выдаст ошибки P0443, P0444, P0458, P0459.
Расшифровка этих кодов показывает конкретную причину неполадки в системе. Неисправность детали системы сбора топливных паров проявляется и по-другому:
- Клапан адсорбера на Лада Веста стучит — это правда. Зачастую это происходит из-за деформации, а следовательно — выхода из строя, но зимой усилившийся стук может быть последствием того, что крышечка просто замерзла, затвердела, отчего звук стал более звонким.
- Если адсорбер на Лада Веста громко работает, это не всегда нормально. При резких ускорениях слышится, чувствуется «провал газа». Это первый признак того, что в емкость не собираются пары – ЭБУ посылает сигнал, но смесь попросту нечем обогащать.
- При открытии топливного бака слышится не характерное для Весты шипение. Это второе свидетельство того, что пары не собираются под капотом, остаются в баке. Возможно виной неисправности обратный клапан, датчик, клапан продувки.
- На холостом ходу обороты буквально «прыгают», «плавают». Мотор может даже заглохнуть.
Полное удаление адсорбера из системы питания
Некоторые владельцы ВАЗ 2114 решают полностью убрать эту деталь из своего автомобиля из соображений экономии и предупреждения будущих неисправностей. Сделать это можно двумя способами.
Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, перекрывается при помощи заглушки. В шланг, идущий от бензобака к адсорберу, вставляется топливный фильтр от любого карбюраторного мотора ВАЗ.
Способ 2. Адсорбер снимается вместе с опорой. Шланги, ранее присоединенные к нему, перекрываются при помощи пробок. В штатной пробке бензобака просверливается маленькое отверстие (1-2 мм) для соединения полости с атмосферой. Также для разгерметизации топливного бака можно воспользоваться крышкой от карбюраторной «восьмерки» или «девятки».
После модернизации системы питания может потребоваться обновления прошивки блока управления двигателем, так как он воспримет отсутствие адсорбера за неисправность в двигателе и перейдет на аварийный режим работы. Это грозит существенным снижением тяговых качеств автомобиля.
Адсорбер в ВАЗ-2114 – важный элемент в системе питания мотора, позволяющий незначительно уменьшить потребление топлива и избавить от запаха бензина в салоне.
Можно ли убрать
Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?
Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.
Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.
Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (), иначе появится ошибка, вот и все!
Однако в этом есть и минусы:
- Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
- Атмосфера загрязняется легкими углеводородами
- Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)
Плюсы отключения
- Освобождается место в подкапотном пространстве, банка занимает достаточно много места
- Уходит неустойчивая работа на холостом ходу
- Не нужно платить большие деньги за новый адсорбер и его клапан
Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.
НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.
Специфическим вопросом является — как проверить работу клапана адсорбера? Это устройство присутствует на множестве новых автомобилей. Оно предназначено для поглощения лишних углеродных газов из бензобака автомобиля. Таким образом, этот механизм предотвращает выделение газов в атмосферу. Использовать устройство данного типа потребовалось после вступления новых ограничивающих стандартов Евро-3 и выше. При исправной работе, у авто низкий уровень в выхлопе загрязняющих газов, а также происходит хоть незначительное, но уменьшение расхода топлива. Однако, как и любое устройство, этот элемент двигателя тоже имеет свойство ломаться. Поломка может произойти, из-за засорения адсорбента внутри поглотителя, а также из-за непосредственного механического воздействия на корпус поглотителя. В любом случае начинаются проблемы при работе двигателя …
Клапан адсорбера
– по сути стоит на банке, у которой внутри находится активированный уголь, действительно установлена в бензобаке (или рядом, может в системе питания) и поглощает излишние пары бензина. Эта «банка» поглощает их, конденсирует и отправляет обратно в систему питания. Но для правильной и долгой работы его нужно вентилировать.
Замена адсорбера
Заменить адсорбер на ВАЗ 2110 можно безо всяких сложностей. Достаточно изучить его крепление и подключения к нему шлангов. Покупка нового адсорбера – минимальное вложение. Поочерёдно отключаем шланги и трубки (для начала можно помечать их фломастером или цветным скотчем), извлекаем старый адсорбер, устанавливаем новый
После чего в том же порядке подключаем шланги и трубки.Внимание к своему автомобилю всегда оправданно: своевременная замена адсорбера поможет вам снизить расход топлива, уменьшит риск поломок в топливной системе, обеспечит безопасность вам и вашим пассажирам
Немногие автолюбители знают, какие существуют признаки неисправности адсорбера. А некоторые – вообще не представляют: что за запчасть такая и для чего она предназначается в современной машине. Ведь в более «пожилых» отечественных моделях этих диковинных штук и в помине не было.
Да, с появлением «Евро 3», экологического стандарта, авто-конструкторы стали применять данный прибор в обязательном порядке с целью задерживать пары топлива, исключать их попадание в атмосферу. Такое вот предписание, согласно этому самому стандарту, и его необходимо выполнять. А в системах большинства автомашин, иноземного и родного производства, появился адсорбер (абсорбер).
Деталь выглядит, как малых размеров непрозрачная банка. Внутри нее происходит процесс адсорбции газов с помощью угля или других веществ, которыми наполняется адсорбирующее устройство. Есть у него и специальный электрический клапан, который при работе издает характерные звуки – клацанье при разогреве движка.
Признаки неисправности адсорбера различны
. Деталь, как всякая другая, может приходить в негодность, засоряться. А огрехи могут возникать из-за механических повреждений, естественного износа при эксплуатации, а также – вследствие загрязнения элемента, который поглощает газы..
Так, одним из признаков, что адсорбер вышел из строя, может быть чрезмерное давление в бензобаке. Скапливаются пары, которым попросту некуда деваться из системы (они при незапущенном двигателе не отходят через адсорбер). Проверка происходит просто: открываем крышку бензобака и, если слышно характерное шипение, то там скопилось достаточно паров, могущих повредить атмосфере.
топливные системы
Если у вашего движка при прогреве до 60°C
на холостых реально падают обороты (так, что ), то, скорее всего, необходимо тщательно проверить адсорбер. Возможно, он – причина всех этих бед. Отсоединяем шланг, ведущий от коллектора к клапану, заглушаем его любыми способами (затычка, перегиб, перетяжка). И если проблема не исчезает, а движок опять проделывает выкрутасы с нестабильностью оборотов, то ваш адсорбер засорен.
Признаком, что адсорбер или его клапан вышли из строя, может служить, что . Это происходит потому, что производительности бензонасоса не хватает из-за постоянного разрежения в топливном баке.
Одним из первых признаков того, что клапан адсорбера «накрылся» служит его постоянное молчание. Ведь при разогреве движка он издает характерное клацанье или постукивание. Если отсутствует на слух – то неисправность грядет уже в скором времени.
Чем грозит?
К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение
А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива
А это уже может сказаться на стабильности работы всего движка.
Как заменить?
Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера
Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности
Однозначно будет полезно, так что читайте – смотрите …
Для начала начнем с определения.
Адсорбер (от лат. sorbeo — поглощаю)
– это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во . При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.
Как проверить клапан адсорбера
Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой.
Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:
Клапан адсорбера
Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)
При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся
В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.

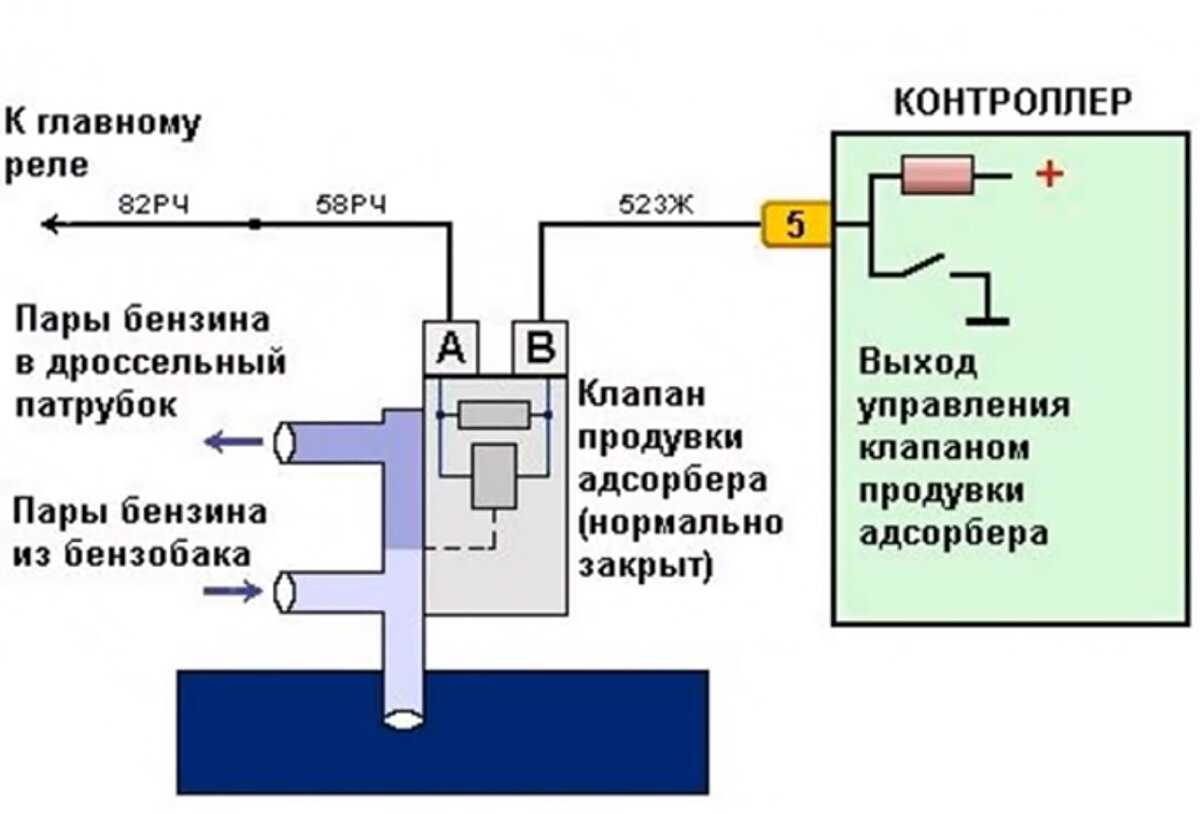

Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.
Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона.
Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.
Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях
Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства
Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.
