Распиновка obd2 диагностического разъема: схема и описание его защиты в автомобиле

Про диагностический разъем на ваз 2107

Функции разъема, которые предусматривает распиновка OBD – 2

Основной функцией разъема OBD – 2 является обеспечение связи сканирующего устройства с блоками управления. Распиновка предусматривает подключение автомобильного электропитания и заземления для успешной работы автомобильного сканера, без подключения специального питающего блока. Выбирая сканер, следует узнать о его возможностях. Чем выше его цена, тем точнее будет проверка. Если нет возможности приобрести дорогой прибор, нужно выбирать сканер, сделанный именно под данную марку автомобиля.

Распиновка дает возможность водителю совместить свою машину с колодкой диагностики OBD – 2.

При обнаружении несоответствия определенным требованиям состава выхлопных газов появляется сигнал CheckEngine, призывающий проверить работу двигателя, и включится световой сигнал. Это предупреждение индикатора о превышении нормы количества вредоносных газов.

Все, что нужно знать о разъеме для диагностики в автомобиле

Он представляет собой стандартный разъем, разработанный для считывания информации об ошибках и неисправностях в системе управления двигателем и других системах автомобиля. Разъем OBD обычно имеет форму прямоугольного разъема с несколькими контактами.

Основной стандарт для разъема OBD в Северной Америке и Европе — OBD-II. Он постепенно заменяет более ранний стандарт OBD-I, поскольку предлагает более широкий набор функций и возможностей для диагностики.

Разъем OBD-II имеет 16 контактов, каждый из которых соответствует определенной функции. Некоторые из контактов предназначены для передачи данных, в то время как другие используются для передачи электроэнергии.

С помощью специального сканера или диагностического оборудования, подключенного к разъему OBD, можно получить доступ к информации о работе двигателя, системе зажигания, трансмиссии и других системах автомобиля. Также возможна сброс ошибок и настройка различных параметров.

Обычно разъем OBD находится вблизи рулевой колонки автомобиля, чтобы обеспечить легкий доступ для подключения сканера или диагностического оборудования.

Разъем OBD является универсальным и он совместим с большинством современных автомобилей. Благодаря этому, автосервисные специалисты могут без проблем производить диагностику разных марок и моделей.

Все, что нужно для использования разъема OBD, это соответствующий сканер или диагностическое оборудование, а также знания о работе с ними. Поэтому, если у вас возникли проблемы с автомобилем, не стоит забывать о возможности воспользоваться разъемом для диагностики, чтобы быстро выявить и исправить неисправности.

Виды разъемов с распиновкой OBD2

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В.

Оба штекера практически одинаковые внешне и имеют 16-пиновый выход (два рядя по восемь контактов), отличие состоит только между центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

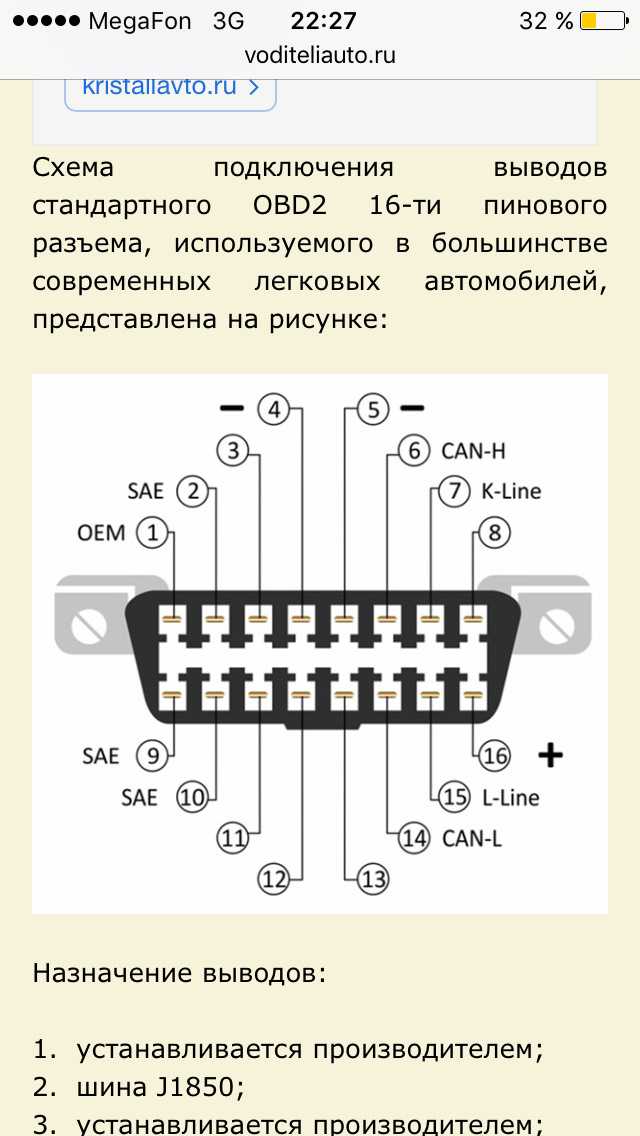

Разъем OBD 2 —  распиновка

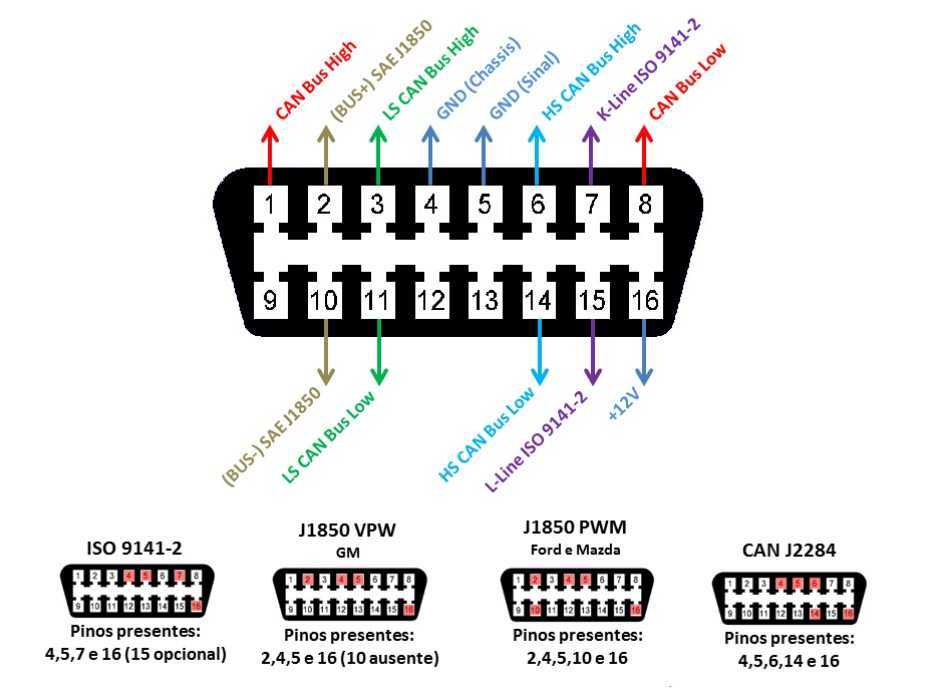

Ниже представлена схема и назначение контактов в разъеме с распиновкой OBD2, которые определены стандартом.

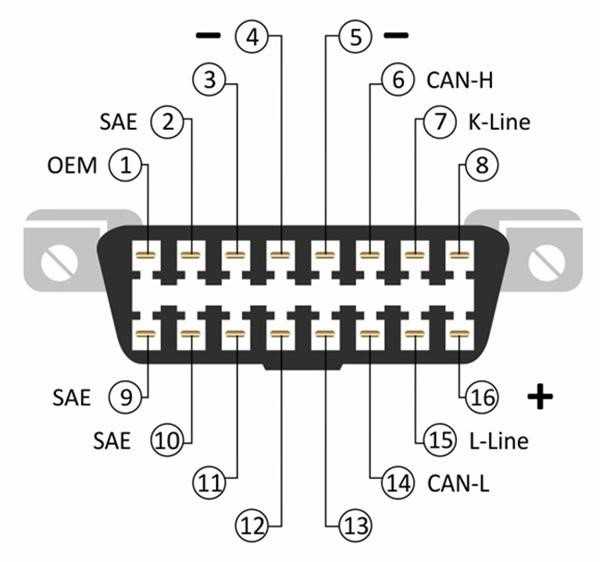

Нумерация штекеров в разъеме

Общее описание штекеров:

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;

2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);

3 — аналогично первому;

4 — заземление разъема на кузов автомобиля;

5 — заземление сигнала диагностического адаптера;

6 — прямое подключение контакта CAN-шины J2284;

7 — канал «К» по стандарту ISO 9141-2;

8 — аналогично контактам 1 и 3;

9 — аналогично контактам 1 и 3;

10 — пин подключения шины стандарта J1850;

11 — назначение пина задается заводом-изготовителем автомобиля;

12 — аналогично;

13 — аналогично;

14 — дополнительный пин CAN-шины J2284;

15 — канал «L» по стандарту ISO 9141-2;

16 — положительный вывод напряжения бортовой сети (12 Вольт).

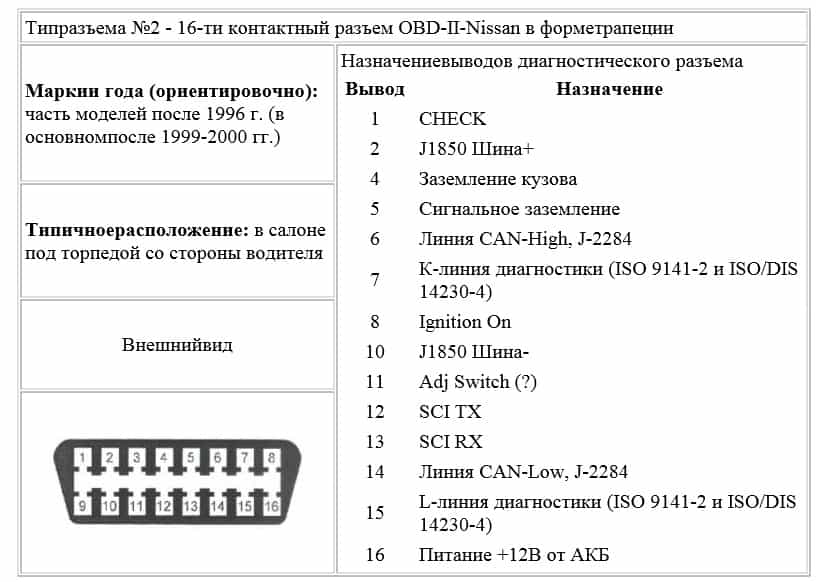

Примером заводской распиновки разъема OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

Преимущества использования разъемов для диагностики автомобилей

Использование разъемов для диагностики автомобилей предоставляет множество преимуществ как для автосервисов, так и для автовладельцев:

1. Быстрая и точная диагностика
2. Повышение эффективности ремонта
3. Снижение времени и затрат на поиск и устранение неисправностей
4. Возможность проведения программирования и обновления программного обеспечения
5. Удобство и простота использования
6. Совместимость с различными марками и моделями автомобилей
7. Сохранение истории диагностики

Благодаря использованию разъемов для диагностики автомобилей, механики и автосервисы могут быстро и точно определить причину возникновения неисправностей. Это позволяет экономить время и снижать расходы на поиск и устранение неисправностей.

Разъемы для диагностики автомобилей также предоставляют возможность проводить программирование и обновление программного обеспечения автомобилей

Это особенно важно для современных автомобилей, у которых электронные системы играют ключевую роль

Кроме того, использование разъемов для диагностики автомобилей облегчает работу механикам и автосервисам, так как они могут работать с различными марками и моделями автомобилей, необходимость во множестве различных кабелей и разъемов отпадает.

Важным преимуществом использования разъемов для диагностики автомобилей является возможность сохранения истории диагностики каждого автомобиля. Это позволяет в дальнейшем быстро определить историю ремонтов и обслуживаний автомобиля, что в свою очередь помогает оптимизировать процесс устранения неисправностей и проведения регулярного обслуживания.

Таким образом, использование разъемов для диагностики автомобилей является необходимым условием для эффективной и точной диагностики, ремонта и обслуживания автомобилей. Они помогают сократить время, затраты и усилия, а также повышают надежность и безопасность автомобилей.

Стандартный разъем OBD2

  1. Форма.Вплоть до 2003 года, строгого стандарта на форму разъема не существовало. Каждый производитель сам определял, какой формы будут разъемы на его автомобилях. Позднее, под напором законов рынка (большим спросом пользовались автомобили с определенной формой разъема), был разработан стандарт, определяющий его трапециевидную форму. Имеет 16-ти контактную колодку, где пины расположены в два ряда ( по 8 контактов). Здесь предусмотрен выход, который обеспечит питанием диагностические приборы от аккумулятора автомобиля, что снимает необходимость отдельно соединяться к источнику питания.

Есть два типа стандартного разъема – тип А и тип В. Оба состоят из двух рядов контактов, между ними проведена канавка. В типе В она прерывается посередине. Это необходимо, чтобы не допустить присоединения штепселя А-типа (для автомобилей с бортовым напряжением 12В) в гнездо В- типа (для авто с напряжением 24В). Обратное соединение допустимо.

  1. Расположение разъема. Стандарт определяет не точное место, а расстояние от руля, составляющее не более 1 метра. Это может быть место под панелью, под пепельницей, под консолью или ручным тормозом, а также в подлокотнике.
  2. Распиновка. Предназначение контактов регламентирует протокол SAE J1962. Они пронумерованы от №1 до №16. Контакты №№ 1,3,8,9,11,12,13 загружаются производителями по своим потребностям. Обычно к ним подключают электронные блоки (ABS, SRS, коробки, кузова, и т.д.)

Остальные контакты подчинены строгому регламенту установки.

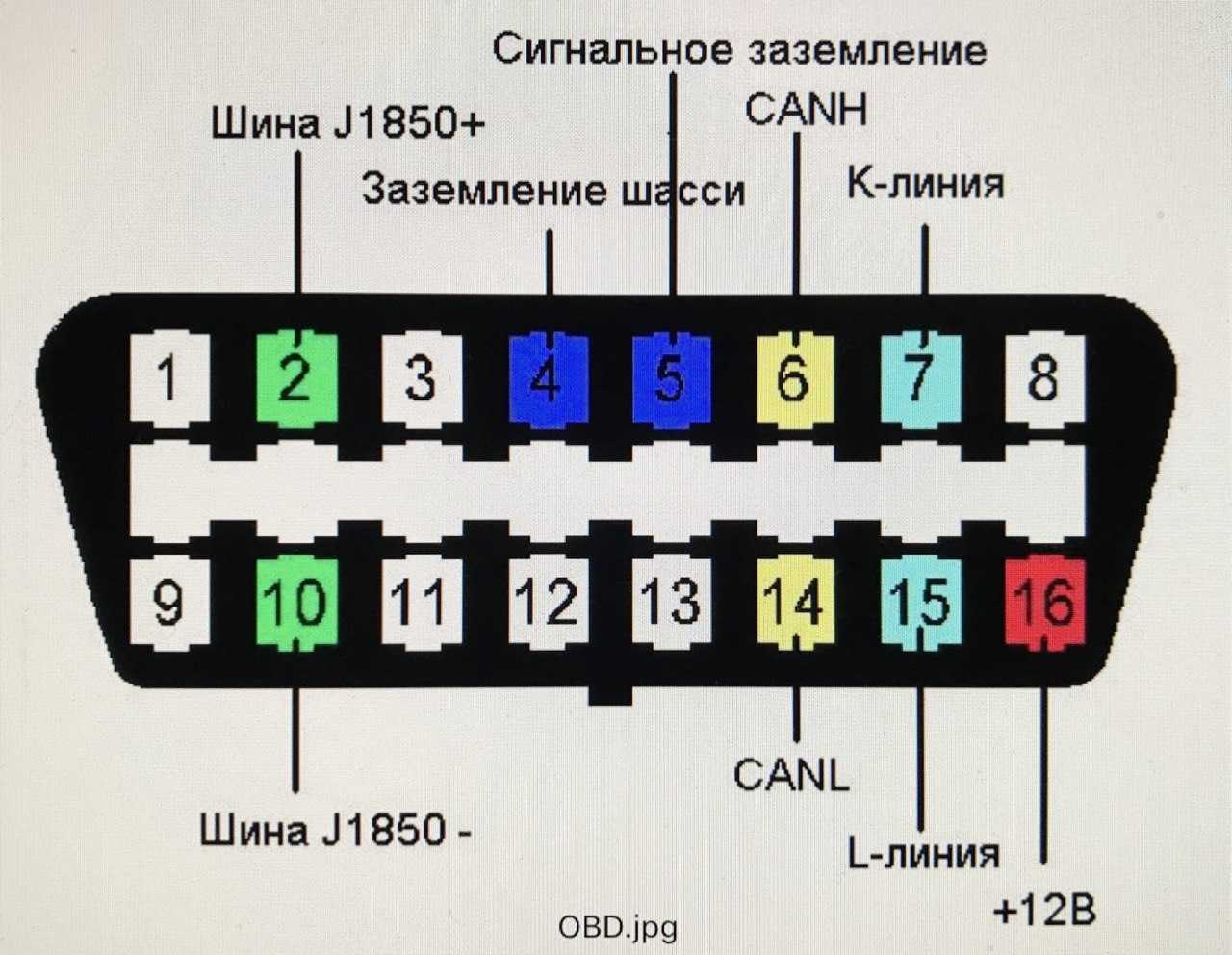

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

  1. 4-й и 5-й контакты – выходы GND.
  2. 16-й контакт – +12 В (линия питания).
  3. 7-й контакт – непосредственно диагностическая линия.

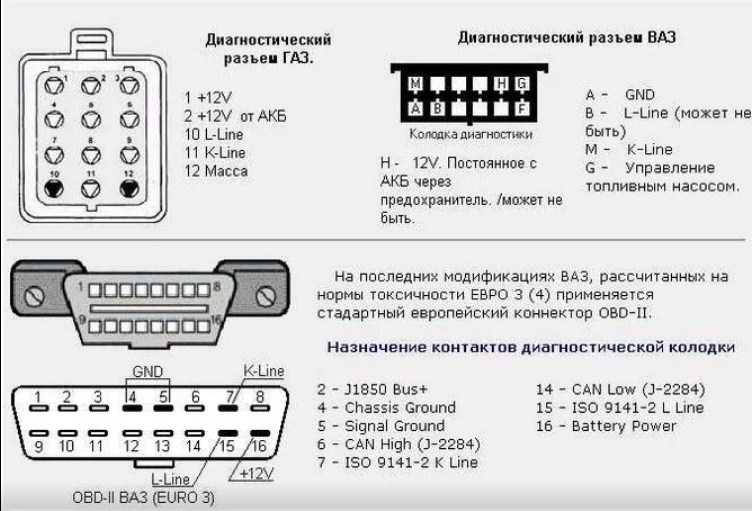

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

  1. Контакт H – +12 В (линия питания).
  2. Контакт G – +12 В для бензонасоса.
  3. Контакт A – GND-выход.
  4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Время прочтения

Сложность материала:

Для любителей — 3 из 5

Для диагностики ВАЗ 2114, 2113 или прошивки ECU автовладельцам, диагностам или механикам необходимо знать расположение OBD2 диагностического разъема, а так же его распиновку и тип. Для прошивки электронного блока или его замены нужно так же знать расположение ЭБУ и назначение выводов.

У автомобиля ВАЗ 2114 тип колодки зависит от года выпуска и типа ЭБУ:

Что такое диагностический разъем по стандарту OBD2

K-line разъем

K-line разъем имеет один или два контакта, которые позволяют сканеру диагностики взаимодействовать с электроникой автомобиля. Обычно он расположен внутри салона автомобиля, обычно рядом с рулем или под приборной панелью.

Взаимодействие с автомобильной электроникой через K-line разъем позволяет сканеру диагностики считывать и анализировать данные, а также управлять определенными функциями автомобиля.

Подключение к K-line разъему может выполняться различными способами в зависимости от модели автомобиля и типа сканера диагностики. Обычно это делается при помощи специального кабеля или адаптера.

Преимущества использования K-line разъема включают удобство подключения, широкую поддержку моделей автомобилей и возможность работы с разными типами сканеров диагностики.

Однако некоторые новые модели автомобилей могут не иметь K-line разъема, так как современные системы диагностики и взаимодействия с автомобильной электроникой могут использовать другие типы разъемов и протоколов обмена данными.

ISO 9141-2 разъем

ISO 9141-2 разъем является 16-контактным разъемом, используемым для подключения диагностического сканера к автомобилю. Он изготовлен с использованием высококачественных материалов, чтобы обеспечить надежное и прочное соединение.

Разъем включает в себя две основные линии связи — K-line и L-line. K-line используется для передачи данных, а L-line — для обработки запросов и ответов между автомобилем и диагностическим устройством. В сочетании с другими либо основными видами разъемов (например, OBD-II), ISO 9141-2 помогает автомеханикам быстро и точно определить возникшие проблемы в автомобиле.

ISO 9141-2 разъем имеет следующую конфигурацию контактов:

Контакт Описание
4 Заземление
6 Канал K-line
7 Цифровые сигналы
10 Заземление
14 Канал L-line
15 Заземление
16 Цифровые сигналы

ISO 9141-2 разъем является важной частью диагностической системы автомобиля и обеспечивает возможность взаимодействия с диагностическими устройствами. Он позволяет производить сканирование всех систем автомобиля и определять возможные неисправности

Благодаря стандарту ISO 9141-2, автомеханики могут быстро обнаружить и решить проблемы автомобиля, что упрощает и ускоряет процесс диагностики.

Описание и расположение диагностического разъема

Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров.

В зависимости от модификации машины, место расположения штекера может изменяться:

  1. В версиях Калина 1 устройство находится на центральной стороне так называемого тоннеля, под декоративной накладкой, расположенной выше прикуривателя.
  2. В версиях Калина 2 его можно найти с правой стороны, на нижней части торпеды.

Диагностический выход Калины

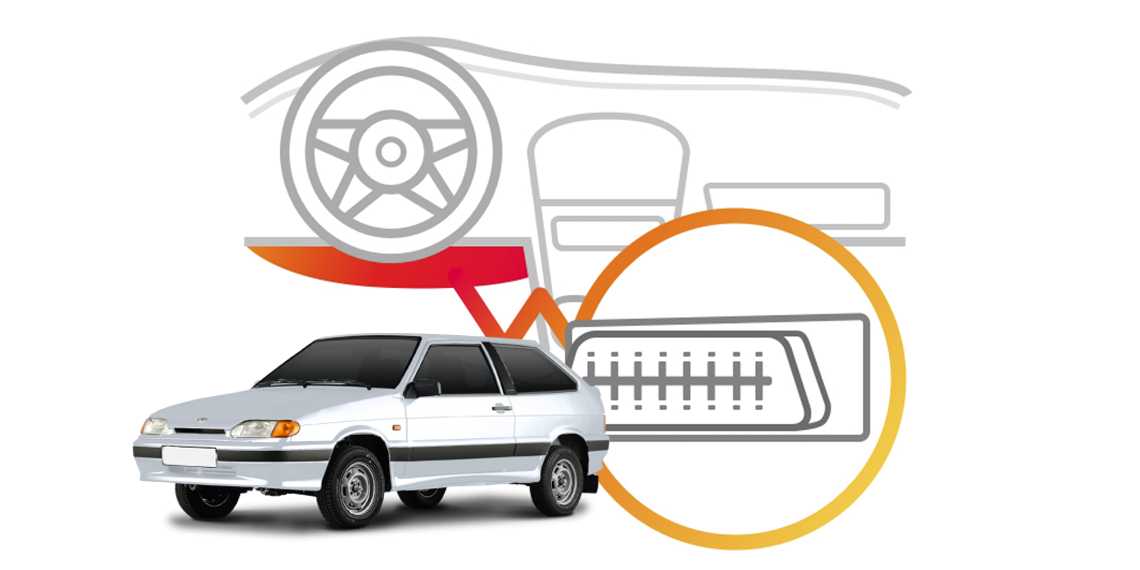

Где находится разъем для диагностики у ВАЗ-2114

ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.

Расположение разъема указано на схеме в позиции №8. Далее представлены наглядные фото диагностической колодки.

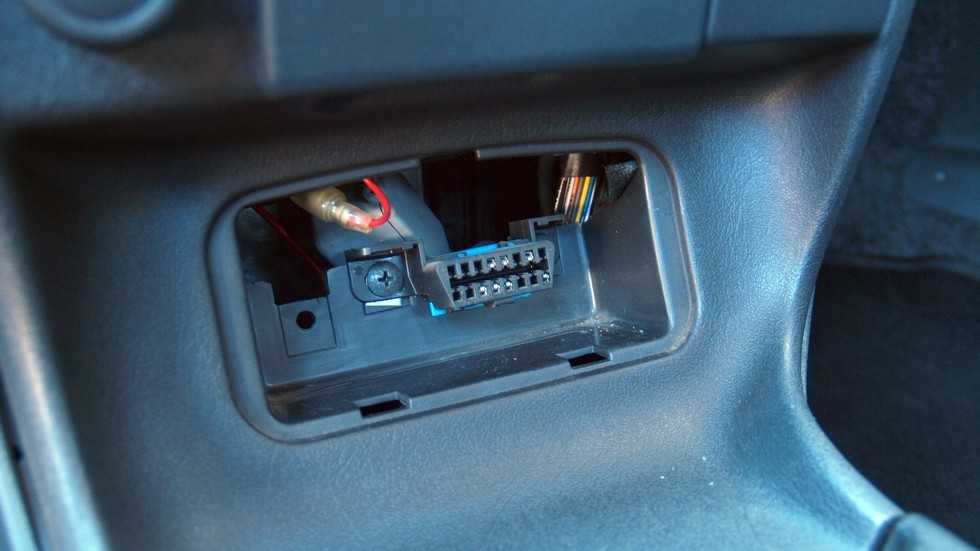

Фото расположения колодки:

Про ЭБУ и его расположению написано в статье «Диагностика ВАЗ 2114» . Далее представлена распиновка разъема OBD2 и назначение контактов электронных блоков управления, которые ставились на Четырнадцатые модели ВАЗ.

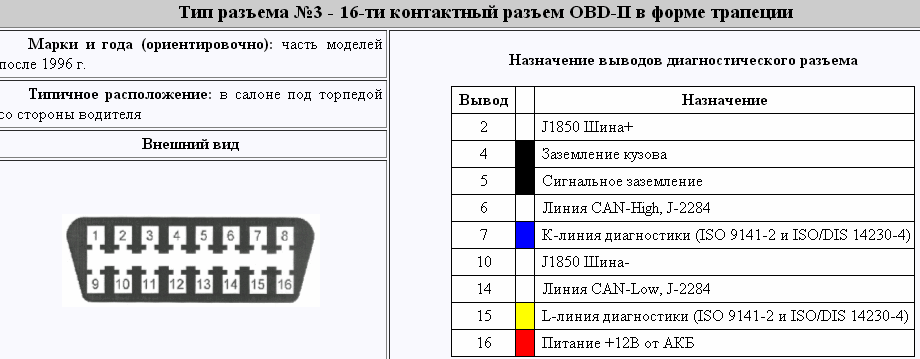

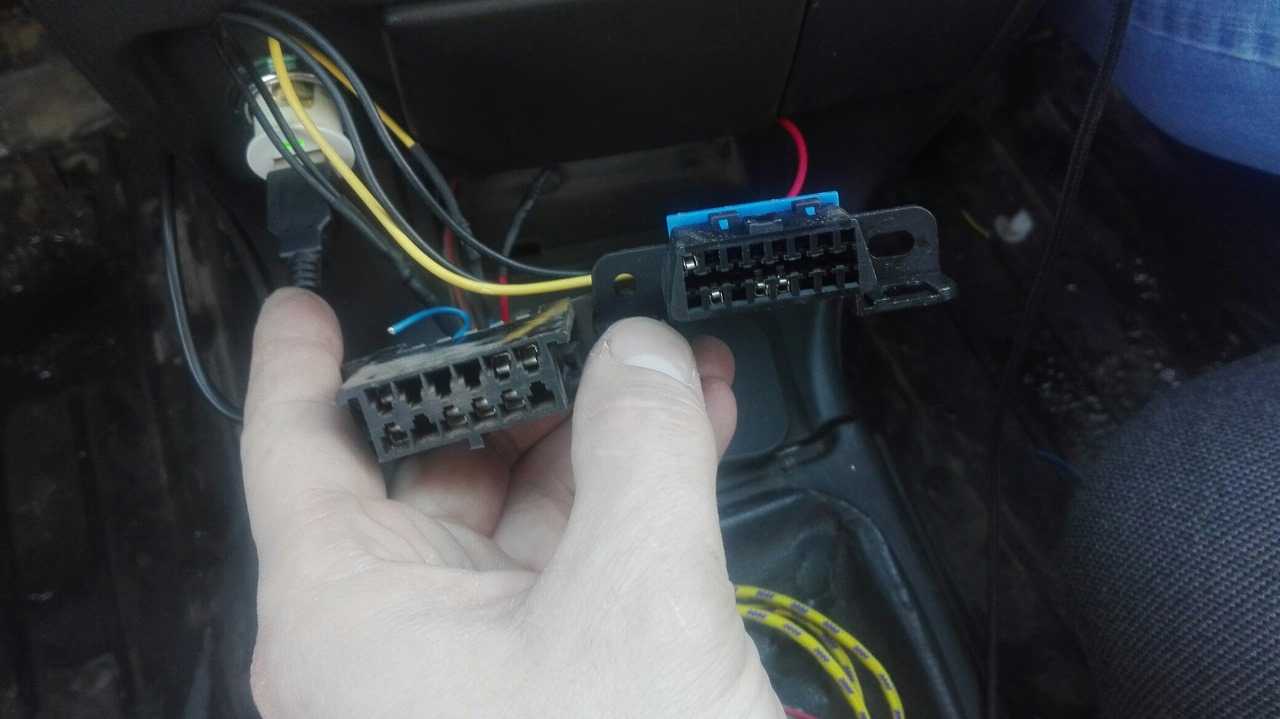

Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Тип разъема №2 — 12-ти контактный прямоугольный разъем:Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Интерфейс стандарта OBD2

По своей сути, интерфейс характеризует программное обеспечение, при помощи которого работают диагностические устройства OBD2-типа. Все запрограммированные в ней функции согласованы со стандартами OBD2.

Сейчас, на просторах интернета можно найти множество утилит, с помощью которых, тестовые приборы OBD2 – типа работают с персональными устройствами на разных платформах (IPhon, Microsoft, Android).

Лидером по популярности является OBD-2 iPhone Application – проф. приложение для IPhonе и IPad, предназначенное для диагностики автомобиля оборудованием OBD2 и ELM327. Главный показатель его популярности – это мобильность. Сканеры и автотестеры с этим ПО подключаются как к компьютерам и ноутбукам Applе, так и к смартфонам, планшетам. Это дает возможность тестирования в любом месте и при любой ситуации. А функции отслеживания параметров в реальном времени превращают ваш телефон в пульт управления вашим автомобилем.

Широкое распространение получили приложения DashCommand и Torque, которые, понятным интерфейсом и удобством пользования, завоевали симпатии многих автовладельцев.

До появления приложений для мобильников, утилиты для Windows практически единолично властвовали в царстве диагностики. Среди них особой популярностью пользуются до сих пор ScanTool и MyTester. Однако все меньше пользователей отдают свои предпочтения утилитам для ПК.

Но есть одно существенное превосходство таких ПО – это высокая степень защищенности, как самого ПК, так и бортового компьютера от постороннего (хакерского) вмешательства. Причина кроется в способе подключения. Мобильные приложения связываются по беспроводному каналу (Wi-Fi и Bluetooth), а ПК соединяется черезUSB-порт. В первом случае любой гаджет с подобной программой, находящийся в диапазоне действия беспроводной связи, может получить доступ к вашему автомобилю и ПК. Тогда как, в случае связи через USB, чтобы зайти в вашу систему, ему надо сесть на ваше место перед компьютером.

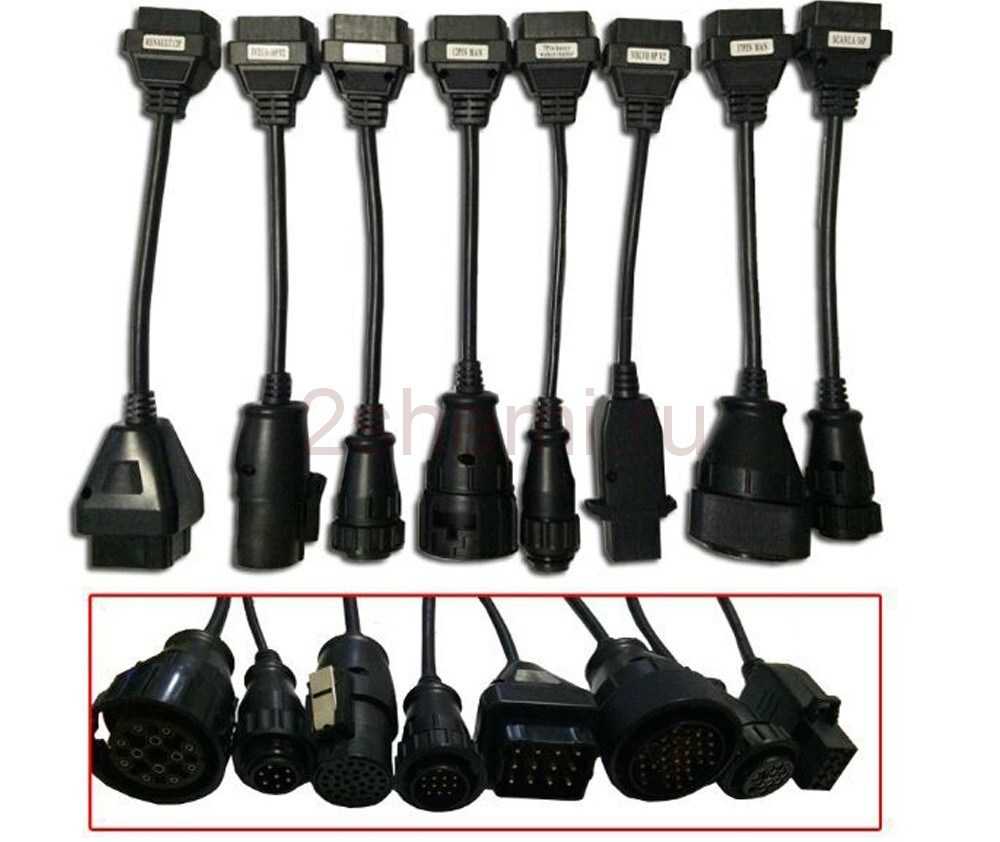

Наборы кабелей Autocom

В продаже есть универсальные наборы, например набор диагностических кабелей Autocom CDP+ Trucks — используется для подключения автосканера Autocom CDP+ к грузовым автомобилям с диагностическими разъемами старого образца.

Перечень кабелей, входящих в комплект:

  • Диагностический кабель Autocom — Knorr, Wabco Trailer 7 pin
  • Диагностический кабель Autocom — MAN 12 pin
  • Диагностический кабель Autocom — MAN 37 pin
  • Диагностический кабель Autocom — IVECO 30 pin
  • Диагностический кабель Autocom — SCANIA 16 pin
  • Диагностический кабель Autocom — Mercedes-BENZ 14 pin
  • Диагностический кабель Autocom — Renault 12 pin
  • Диагностический кабель Autocom — VOLVO 8 pin

С пакетом программного обеспечения TRUCKS, вы в состоянии выполнить диагностику конкретной марки для легкогрузных и тяжелых коммерческих автомобилей, автобусов и прицепов с 1995 года.В общей сложности 37 различных марок.

Общая характеристика диагностики двигателя

Назначение диагностического разъема — позволить соединять блоки управления автомобиля и основные узлы с диагностическим сканером. У разъемов есть определенное количество контактов, каждый из которых обладает своей функцией и выполняет определенную задачу.

Прежде чем проверять двигатель при помощи разъема, следует подвергнуть автомобиль Лада Калина другим методам диагностики. Сначала выполняется механическая проверка видимых деталей (электропроводки, предохранителей и свечей) и оценивается состояние всех важных узлов автомобиля. Только после данного осмотра и устранения всех выявленных неисправностей проводится диагностика электронная.

Для начала проверьте предохранители

Диагностика Лада Калина, которая может осуществляться при помощи разъема.

  1. Просмотр и чтение кодов, выявление ошибок.
  2. Оценка работы системы управления, выяснение ее характеристик.
  3. Удаление результатов предыдущих проверок.
  4. Анализ показателей датчиков кислорода.
  5. Получение данных диагностики во время движения автомобиля.

Диагностика инжекторного автомобиля только кажется сложной и непонятной. Многие считают, что это дело для обученных и опытных мастеров, однако проверку работы систем управления можно провести самостоятельно.

Интерфейс OBD2

Под этим ёмким понятием следует понимать:

  • собственно разъём для подключения периферии и датчиков,
  • электрические подключения (провода, колодки);
  • систему управляющих команд для передачи цифровых данных между ЭБУ и программно-аппаратными средствами диагностики;
  • стандарты, касающиеся схематики разъемов (в частности, распиновки диагностического разъема ОБД2).

Общепризнанная геометрия разъёма – трапециевидный корпус в шестнадцатипиновом исполнении, однако, именно таких стандартных параметров придерживаются не все автопроизводители: на многих грузовиках используются разъёмы других форм и размеров, но с обязательным соответствием правилам использования шин передачи данных. Даже на некоторых моделях Mazda вплоть до 2003 года использовался разъём, не соответствующий протоколу по форме. Впрочем, не регламентируется стандартом, и где должен быть расположен разъём ODB2. Единственная рекомендация – он должен находиться на расстоянии, не превышающем 1 метр от рулевой колонки, то есть в пределах прямой досягаемости рук водителя. Неудивительно, что общепризнанного места установки разъёма нет. Его располагают:

  • под приборной панелью (слева от руля);
  • в районе разъёма для пепельницы;
  • под заглушками, которые обычно имеются на консоли всех современных авто;
  • под кронштейном ручного тормоза;
  • во внутреннем пространстве подлокотника.

Для конкретной модели местоположение диагностического разъёма можно узнать из справочного руководства или, погуглив в интернете.

Распиновка разъема для диагностики

Сегодня речь пойдет о распиновке разъема для диагностики.

Со временем появления в автомобилях электронных систем управления от микропроцессоров также возникла необходимость проверки параметров работы самих блоков и соединительных электрических цепей. С этой целью изобрели оборудование, получившее название OBD (On Board Diagnostic), изначально он только выдавал только информацию о неисправности, без каких-либо уточнений.

В современных автомобилях с помощью разъема OBD с стандартной распиновкой разъема для диагностики к бортовому компьютеру можно подключить специальный адаптер или сканер и провести полную диагностику самостоятельно практически любому автомобилисту. С 1996 года в США была разработана вторая концепция стандарта OBD2, которая стала обязательной для вновь выпускаемых автомобилей.

Назначение OBD2 определить:

  • тип диагностического разъема;
  • распиновку разъема для диагностики;
  • электрические протоколы связи;
  • формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD2. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

  • Х — единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
  • 1 — представляет собой общий код стандарта OBD2 или дополнительные коды завода;
  • 2 — уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
  • 34 — порядковый номер ошибки.

Распиновка диагностического разъема OBD2 имеет особенный штекер питания от бортовой сети, это позволяет использовать любые сканеры и адаптеры без дополнительных электрических цепей. Если раньше протоколы диагностики показывали лишь общую информацию о наличии какой-либо проблемы, то сейчас, благодаря связи диагностического устройства с электронными блоками автомобиля можно считать более полную информацию о конкретной неисправности.

Каждое подключаемое диагностическое оборудование обязательно соответствует одному из трех международных стандартов:

Расположение диагностического разъема с распиновкой OBD2 для диагностики может сильно отличаться в различных автомобилях. Никакого единого стандарта для местоположения нет, тут вам поможет инструкция по эксплуатации автомобиля или ловкость рук.

Ниже несколько распространенных точек для удобства поиска:

  • в прорези нижнего кожуха панели приборов в районе левого колена водителя;
  • под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
  • под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
  • на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
  • на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах
  • в нижней части ниши подлокотника (распространено на французских автомобилях);
  • под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).

Многие автомобилисты также иногда намеренно переносят разъем распиновку OBD2 в другое не всегда стандартное место, это может быть связано с ремонтом электропроводки или с защитой автомобиля от угона.

Где находится OBD 2

Где находится диагностический разъём

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

  • на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
  • на моделях 2108\, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
  • на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
  • на автомобилях Лада Калина разъем возле рычага переключения передач, он тоже скрывается под специальной крышечкой;
  • на Лада Приора ищите сразу за бардачком, на стенке.

Рекомендованные статьи для владельцев ВАЗ 2114, 2113

Рекомендуемые программы для адаптеров и сканеров ВАЗ 2114

Рекомендуемые адаптеры и сканеры для автомобилей ВАЗ 2114

Scan Tool Pro – адаптер для ВАЗ 2114 c 2002 г.в

Расшифровка кодов ошибок ВАЗ 2114

Обзоры OBD2 адаптеров для автодиагностики

Автодиагностика ВАЗ 2114 своими руками

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.

Bluetooth и Wi-Fi разъемы

Bluetooth разъемы обеспечивают беспроводное соединение между автомобилем и диагностическим оборудованием, таким как смартфон или ноутбук. Такое соединение позволяет передавать данные о состоянии автомобиля на мобильное устройство для анализа и диагностики.

Wi-Fi разъемы, в свою очередь, позволяют установить соединение автомобиля с компьютером или сетью без использования проводов. Такое соединение дает возможность получать данные о состоянии автомобиля и проводить диагностику, используя специальные программы и приложения.

Преимуществом Bluetooth и Wi-Fi разъемов является отсутствие необходимости подключения кабелей и проводов для диагностики автомобиля. Это значительно упрощает и ускоряет процесс диагностики, а также позволяет осуществлять ее в любом удобном месте.

Кроме того, беспроводные разъемы очень удобны для использования на больших автомобильных площадках, где требуется диагностика нескольких автомобилей одновременно. Благодаря широкому радиусу действия Bluetooth и Wi-Fi разъемов, диагностика может проводиться с любой точки площадки без необходимости перемещения автомобиля к диагностическому оборудованию.

Однако, следует отметить, что для использования Bluetooth и Wi-Fi разъемов необходимо наличие совместимого диагностического оборудования и программного обеспечения. Также, использование беспроводных разъемов может быть невозможно в некоторых случаях из-за помех и ограничений в использовании радиоканалов.

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

Понравилась статья? Поделиться с друзьями:
Эдем на трейлере
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
