Проверка модуля зажигания автомобиля ваз-2114 мультиметром

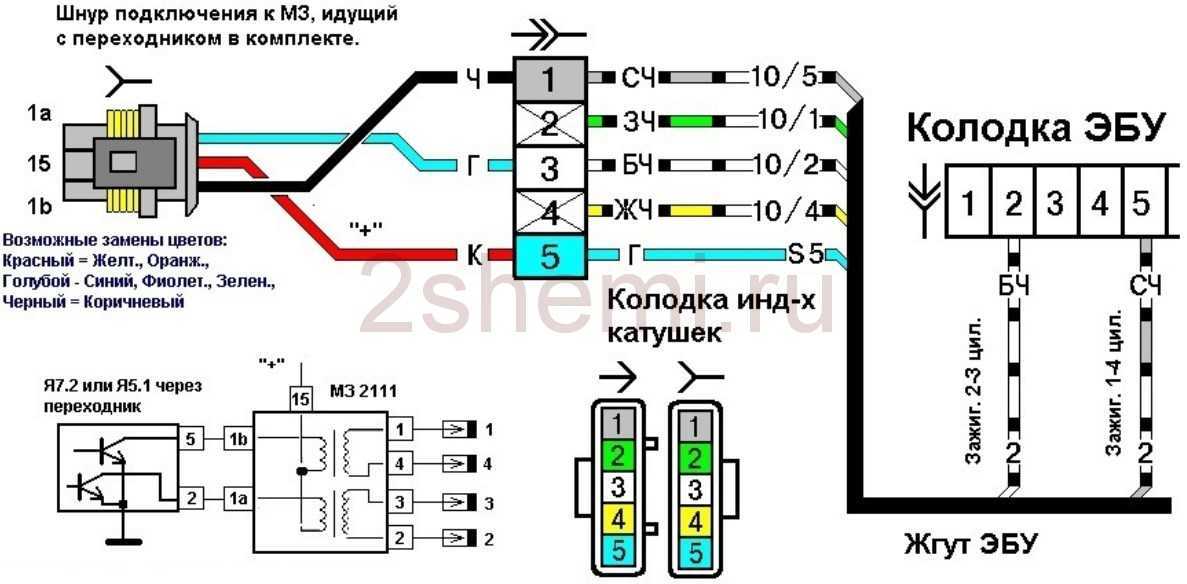

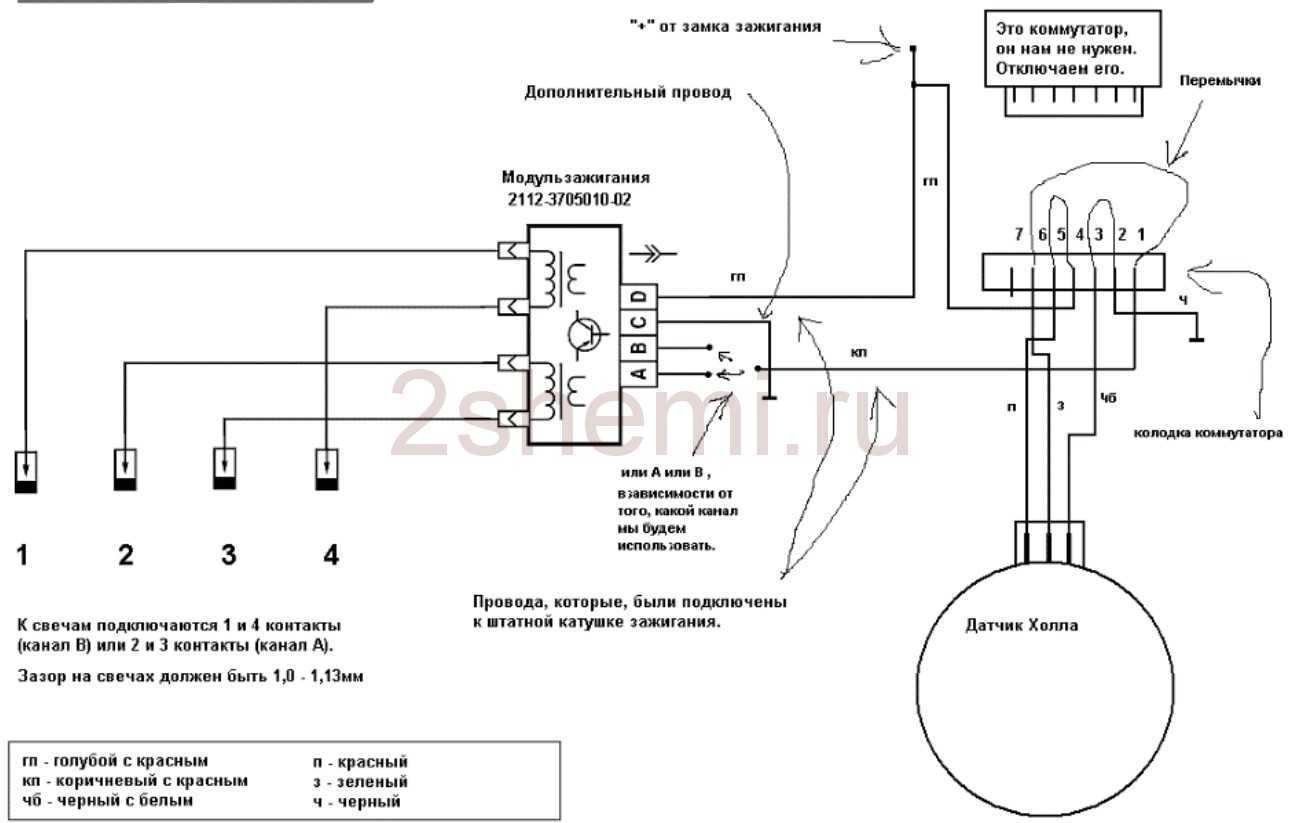

Схема подключения

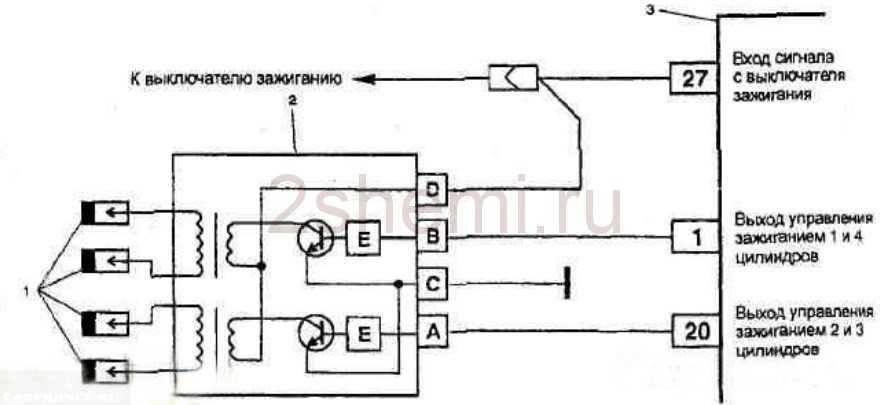

Схема подключения механизма

Найти сам модуль можно по высоковольтным кабелям — от свечей зажигания они идут прямо к нему. Схема, приведенная в этой статье, позволит вам без проблем произвести замену механизма. Процедура подключения устройства может быть осуществлена по одному из двух методов. Когда КЗ демонтирована и когда она располагается в месте монтажа в моторном отсеке транспортного средства.

Если модуль будет перед вами:

1. Контакты под номерами 1 и 4 идут на одну обмотку, что касается контактов 2 и 3 — они подключены к другой обмотке.
2. После этого к 1 цилиндру подключается самый левый высоковольтный кабель (на схеме — нижний).
3. Ко второму цилиндру подключается еще один высоковольтный провод, только теперь верхний.
4. К 3 цилиндру подходит правый высоковольтный провод (верхний).
5. Соответственно, к последнему, четвертому цилиндру необходимо подключить нижний высоковольтный кабель.

В том случае, если узел подключен к мотору, то в этом случае распиновка высоковольтных кабелей будет более сложной, поскольку сам механизм установлен под углом:

1. К первому цилиндру подключается центральный нижний провод.
2. Ко второму — левый.
3. К третьему подсоединяется верхний контакт.
4. А к последнему, четвертому цилиндру — правый.

Разумеется, первый способ монтажа будет более простым, особенно, если учесть, что высоковольтные кабеля нужно подсоединять очень осторожное и внимательно. Если вы случайно спутаете, это может привести к невозможности запуска силового агрегата, что более печально — к возникновению неисправностей

Что касается непосредственно приобретения новой КЗ, то это удовольствие в целом — недешевое. На сегодняшний день стоимость узла варьируется от 700 до 1000 и более рублей, здесь многое зависит от региона проживания. Так что перед тем, как менять узел, можно попытаться восстановить его работоспособность (автор видео — Алексей Романов).

https://youtube.com/watch?v=pNyBny-_HoQ

Разновидности и отличия катушек зажигания ВАЗ

Бензиновый двигатель автомобиля работает за счет сгорания топлива. Чтобы обеспечить воспламенение, необходимо наличие электрической искры, которая формируется между электродами свечи накаливания. Они имеют небольшой зазор, который искра должна преодолеть. Это осуществимо при подаче на свечу высокого напряжения (в десятки тысяч вольт).

Бортовая система транспортного средства не рассчитана на подобные нагрузки, а оборудование, осуществляющее подачу электричества, не способно выдать подобные значения.

Для решения этой проблемы, в систему зажигания автомобиля внедряется катушка, создающая высокое напряжение. Компонент системы зажигания автомобиля преобразует низковольтное напряжение в высокое (в зависимости от характеристик детали от 6-12 В до 35 000 В). Выполняемые катушкой задачи, обусловлены особенностями строения элемента. Он состоит из первичной и вторичной обмоток, которые размещены в изолированном корпусе.

Внимание! При возникновении неисправностей, рекомендуется проверить все компоненты мотора: начиная от клапанов и блока цилиндра, и заканчивая катушкой зажигания или модулем

Как проверить работоспособность после распиновки зажигания ВАЗ 2114

1. Проверьте цепь питания модуля зажигания

Перед запуском двигателя необходимо убедиться в наличии напряжения на пинах 1 и 2 (плюс и минус) модуля зажигания. Для этого можно использовать мультиметр.

2. Проверьте входной и выходной сигналы модуля зажигания

Проверьте наличие сигнала на пинах 3, 4, 5 и 6 модуля зажигания при помощи осциллографа или тестовой лампы. Входной сигнал должен иметь форму импульсов, выходной — сигнал зажигания на свечах.

3. Проверьте качество и степень зажигания на каждом цилиндре

Проверьте качество зажигания на каждом цилиндре, используя тестовый свечной ключ

Обратите внимание, что качество зажигания может зависеть от состояния свечи, проводов, бобин и многих других факторов

Если при проверке вы обнаружили какие-либо неисправности, еще раз пройдите по инструкции для распиновки модуля зажигания ВАЗ 2114 и убедитесь, что все провода подключены правильно. Если вы не можете определить причину неисправности, обратитесь за помощью к специалистам.

Распиновка модуля зажигания ВАЗ 2114

Подготовка к работе

Перед началом работы обязательно отключите проводку аккумуляторной батареи и проверьте ее напряжение. Для проведения диагностики модуля зажигания необходимо подготовить мультиметр и индикатор наличия импульсов.

Распиновка по цилиндрам

Для правильного подключения модуля зажигания к свечам и проводам катушки необходимо знать распиновку по цилиндрам. Для цилиндров №1 и №4 отводы проводов расположены на одной стороне, а для цилиндров №2 и №3 — на противоположной. Ниже приведена схема распиновки:

Цилиндр	Свеча зажигания	Номер провода катушки
№1	второй от впускного коллектора	4
№2	первый от впускного коллектора	3
№3	четвертый от впускного коллектора	1
№4	третий от впускного коллектора	2

Проверка работы модуля зажигания

Для проверки работы модуля зажигания подсоедините мультиметр к проводам модуля и проведите измерения. Индикатор наличия импульсов позволит определить правильность работы. Если значения напряжения на выводах модуля не соответствуют норме, замените модуль зажигания.

Следующая проверка должна быть проведена на автомобиле: запустите двигатель, выньте каждый провод от свечи по очереди и проверьте наличие искры. Если искра отсутствует, проверьте соединительные провода и контакты. Если провода в порядке, неисправность может быть вызвана неисправностью модуля зажигания или катушки.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

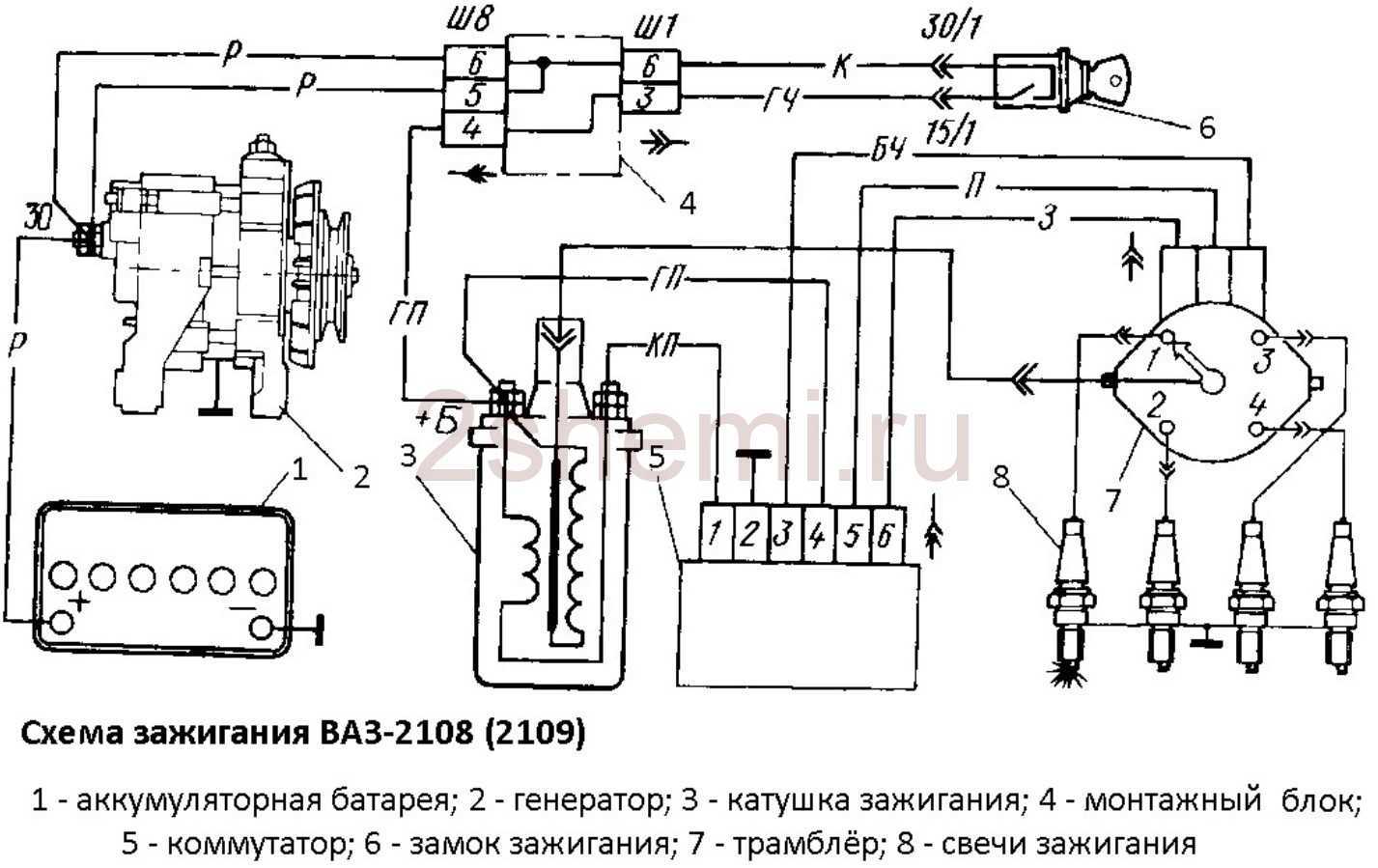

Зажигание ВАЗ 2101

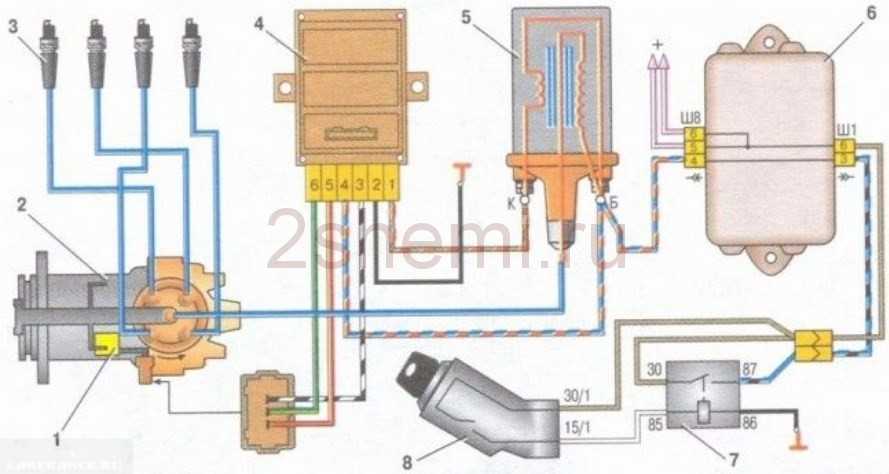

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

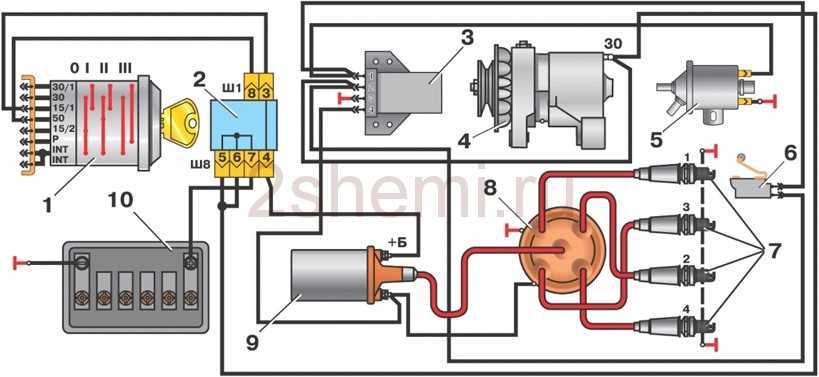

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2114

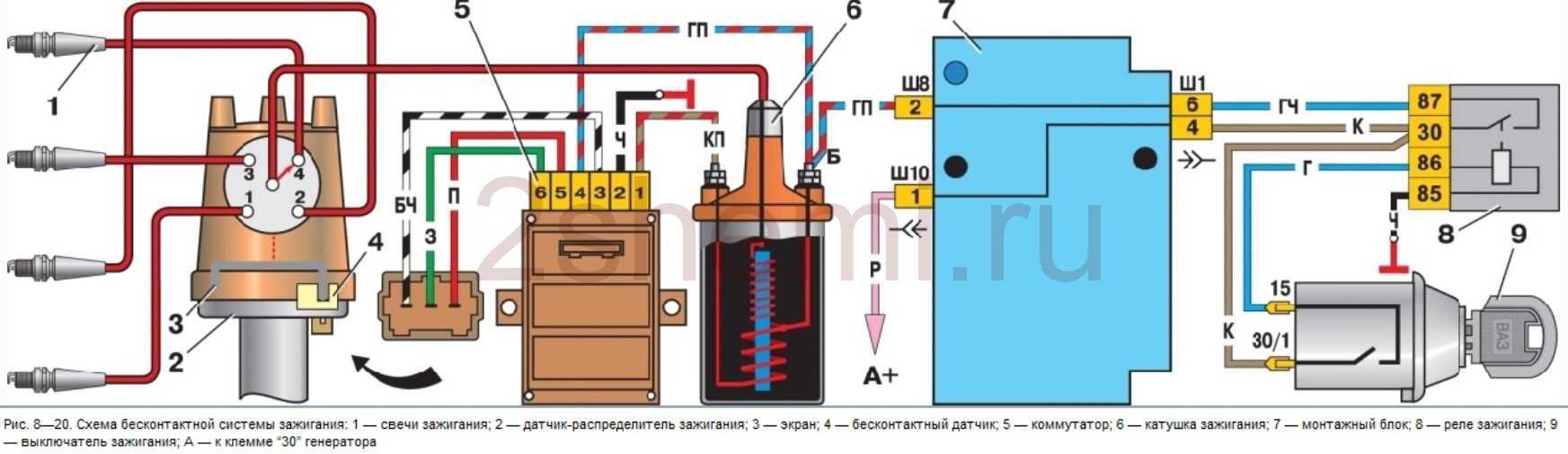

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Профессиональное тестирование

Понадобится оборудование профессионального класса. Оптимальным решением станет отведение отдельного стенда под проверку катушек. Так можно будет задавать различные скоростные режимы валикам, проводя имитации разных типов работ.

При взаимодействии нужно следить за тем, чтобы постоянно поддерживалась искра вне зависимости от рабочего режима. Перед проведением проверки нужно убедиться в правильном подсоединении данного питания, в противном случае можно получить недостоверные данные, что помешает определению неполадок.

Как проверить модуль зажигания ВАЗ 2115

Правильной работой модуля зажигания ВАЗ 2115определяется не только нормальный пуск мотора, но также устойчивость его работы по всех режимах. Для полной проверки исправности данного элемента системы зажигания, потребуется простое лабораторное оборудование. Как проверить модуль зажигания ВАЗ 2115 — предварительных результатов можно добиться в «полевых» условиях.

Как проверить модуль зажигания ВАЗ 2115

Этим электротехническим прибором, создается высокое (до 30000 В) напряжение, которое затем передается на свечи зажигания. Некоторые автовладельцы называют данное устройство катушка, хотя это не совсем правильно, так как две катушки, входят в состав модуля.

1-ая катушка ответственна за работу 1 и 4 цилиндров, 2-ая за работу 2 и 3 цилиндров. Кроме того модуль содержит 2 коммутатора. Эти элементы располагаются внутри одного пластикового корпуса. Найти этот модуль под капотом машины несложно, на него идут высоковольтные провода.

Среди главных признаков неисправности модуля зажигания является потеря мощности, провалы во время резкого набора скорости, неустойчивость холостого хода, неработающие цилиндры (1 и 4 или 2 и 3). Эти проблемы могут быть вызваны неисправностью модуля зажигания, если исправны датчики ДС, ДМРВ и РХХ.

Проверка модуля ВАЗ 2115

До того как приступить к испытанию устройства вы должны убедиться, что исправны колодки проводов подключенные к нему. Для этих целей вам потребуется тестер. Вам следует разъединить колодку, затем коснуться к «А» контакту одним из щупов прибора, а вторым к массе. После этого произведите включение зажигания и посмотрите на показания тестера.

Величина напряжения должна составлять 12 В. Если оно отсутствует можно утверждать что предохранитель неисправен. На следующем этапе проверки колодки вам понадобиться контрольная лампочка, которую следует соединить между «А» и «В» контактами. Попросите своего помощника, чтобы он покрутил стартер, при этом лампа должна моргать. В противном случае, возможно, оборвался провод, идущий к «А» контакту. То же следует проделать с «В» контактом.

Наиболее простым способ, как проверить работоспособность модуля заключается в его замене на исправный. Однако здесь также есть нюансы. Модули зажигания устанавливались на самых первых «Самарах». На более поздних модификациях устанавливали катушку зажигания, коммутатор же являлся частью ЭБУ, и поэтому отдельный модуль отсутствовал. Это надо учитывать, если вы собираетесь использовать машину-донор.

Другим вариантом, как проверить модуль зажигания ВАЗ 2115 — является замер сопротивления. Чтобы сделать это надо коснуться щупами тестера на вывода модуля, где соединяются высоковольтные провода. Между контактами, идущими на 1 и 4 или 2 и 3 цилиндры величина сопротивления будет составлять 5,4 кОм.

В случае если показатель сопротивления нормальный, но неисправность осталась прежней, воспользуйтесь методом «встряски» модуля: легонько постучав по устройству с запущенным двигателем. При изменениях в его работе можно судить о наличии плохого контакта между элементами расположенными внутри модуля зажигания.

Как проверить модуль зажигания ВАЗ 2115 мы рассказали, но лучше не морочить голову и заскочить в ближайший автосервис!

Источники

• zen.yandex.ru/media/id/5de55a29e6e8ef00ae121022/kak-proverit-katushku-zajiganiia-vaz-multimetrom-podrobnaia-instrukciia-5ef7338941544d127c34a80c
• drive2.ru/b/1008352/

Как проверить на исправность вводные провода

Следуя рекомендациям специалистов, для проверки состояния проводов на вводе их необходимо «прозвонить». Что это значит?

1. Определите формат работы мультитестер в положении вольтметра, а затем отсоедините колодку проводки от модуля зажигания ВАЗ-2114.
2. Ориентируясь на контакт А, монтируйте первый щуп, а второй зафиксируйте к массе двигателя.
3. Попросите помощника завести машину или, как вариант, прокрутить стартер. В это время ваша задача – понаблюдать за измерениями на дисплее. Нормальное напряжение составляет 12 вольт.
4. Точно такие же действия осуществите с оставшимся контактом.

Что делать, если напряжение практически отсутствует? Тогда оцените исправность предохранителя – вполне вероятно, что он перегорел. Найдите на электронной панели контроля ВАЗ-2114 3 предохранительных механизма. Так вот, третий 7,5 А и есть устройство, походящее к модулю автомобиля.

Даже если предохранитель в целостности и сохранности, существует вероятность окисления и обрыва проводки, а также отхода контактов.

Что делать, если в наличии нет мультитестера? Решить проблему поможет контрольная лампочка, рассчитанная на 12 В. Один проводок осветительного прибора размещают к контакту колодки, а другой замыкают на корпусе мотора. После включения зажигания лампочка должна мерцать.

Как проверить модуль зажигания ВАЗ-2114 своими руками, показано в видеоинструкции:

Как вам статья?

Мне нравитсяНе нравится

Как проверить катушку зажигания ваз мультиметром проверка цепи?

Первым делом нужно определиться а катушка ли это не работает или что то перед ней. Для этого берём клемму с катушки зажигания в одну руку а в другую руку миллилитр и начинаем тестировать. Хотя стоп перед дальнейшим моим рассказом наверно нужно ознакомить с распиновкой проводов. По этому смотрим внимательно на следующую картинку.

Фото взято с сайта 2shemi.ru

Теперь поясню картинку, у нас 4 провода, 2 провода это сигнальные, один земля и один питание. Проверить необходимо все 4 провода начнём по порядку, кстати распиновка А,B,C,D на нанесена и на сам штекер. Начнём проверку с провода питания. Включаем зажигание подключаем один щуп мультиметра к минусовой клемме аккумулятора другой, а другой к выводу D. напряжение должно составлять 12 вольт.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, троящий двигатель, затруднённый пуск или вообще отказ двигателя — это основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики своими силами в том, что в модуле совмещены сразу несколько устройств, а сам он выполнен в едином корпусе и проверить каждое устройство отдельно — нет никакой возможности. По крайней мере голыми руками. Тем не менее, кое-что можно сделать для того, чтобы, если не отремонтировать, то хотя бы наверняка знать о причине неисправности.

Проверка качества контактов

В первую очередь, не демонтируя ничего, стоит проверить качество контакта на всех колодках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжения на колодках модуля зажигания

Для того, чтобы знать, что неисправен именно модуль, проверим, поступает ли на него питание. Для этого находим разъём в колодке, а там ищем контакт, маркированный литерой А. Для контроля питания модуля берём мультиметр, выставляем его в режим измерения переменного тока до 20 В, устанавливаем один щуп (минусовой) на массу двигателя и включаем зажигание. Второй щуп устанавливаем на вывод А на колодке. При исправном электрооборудовании мультиметр покажет 12 В, это значит, что питание на модуль подаётся, ищем причину неисправности дальше.

Как проверить катушку зажигания ваз мультиметром?

Для удобства проверки катушку нужно демонтировать однако можно и сделать это всё на двигателе

Нужно переключить мультиметр в режим измерения сопротивления, и сделать замеры на контактах катушки. Измеряем сопротивление на выводах 1-4 и 2-3 обратите внимание на катушке зажигания есть цифры они соответствуют номерам цилиндров

Как проверить катушку зажигания ваз мультиметром?

Сопротивление должно составлять в районе 5,5 кОм. В моём случае сопротивление 5.9 кОм что принципе укладывается в нормативы по этому делаем замеры дальше.

Как проверить катушку зажигания ваз мультиметром?

Как проверить катушку зажигания ваз мультиметром?

Второй тест также показал 5,9 кОм что опять норма. К тому же особо внимательные заметили что на обеих обмотках одно и тоже сопротивление что так же говорит о хорошем состоянии катушки зажигания.

В завершении проверки сделаем замеры на заземление, для этого один щуп мультиметра ставим на 3 пин а второй на корпус катушки зажигания. Сам мультиметр переключаем в режим прозвонки и слушаем будет ли звук.

Как проверить катушку зажигания ваз мультиметром?

Если звук появился значит контакт нормальный. Если в процессе тестирования выяснилось что катушка зажигания неисправна, то просто меняем её на новую и проблема будет решена. Ставим на место новую катушку зажигания.

Как проверить катушку зажигания ваз мультиметром?

После установки новой катушки зажигания необходимо подключить высоковольтные провода от свечей. Как я говорил ранее выводы на катушке пронумерованы по этому провода подключаем в одноименные цилиндры.

Как проверить катушку зажигания ваз мультиметром?

Как проверить катушку зажигания ваз мультиметром?

В завершении добавлю что если ваш автомобиль оборудован газовой установкой и у вас периодически перегорают катушки зажигания, то следует проверить как подключено ваше газовое оборудование. Часто «установщики газового оборудования» его подключают к сигнальному проводу катушки на штекер что бы определять работу цилиндров из-за этого катушка часто перегорает. Такой провод лучше крепить не на вход катушки а на выход.

Часто задаваемые вопросы

1. Как проверить питание катушки зажигания на ВАЗ 2114 с инжектором и 8 клапанами?

Для проверки питания катушки зажигания на ВАЗ 2114, следуйте этим шагам:

Откройте капот и обнаружьте катушку зажигания, расположенную на двигателе.
Отсоедините электрический разъем от катушки зажигания.
С помощью мультиметра установите его в режим проверки постоянного тока (вольтметр) или переменного тока (огнетушитель).
Подключите красный провод мультиметра к плюсовому (питающему) проводу катушки зажигания, а черный провод — к массе автомобиля.
При использовании мультиметра в режиме вольтметра, нормальное напряжение питания должно быть около 12 вольт

Если показания слишком низкие или отсутствуют, это указывает на проблему в электрической цепи питания, такой как проблема с предохранителем, проводами или реле.
При использовании мультиметра в режиме огнетушителя, обратите внимание на наличие искры, которая должна появиться между проводом от катушки и массы автомобиля при попытке зажигания. Если искра отсутствует или слабая, возможно потребуется заменить катушку зажигания.

Устройства модуля зажигания

В состав прибора включены две катушки, основной задачей которых, является выработка высокого напряжения. Помогает им в этом двухканальный электронный коммутатор. Все эти детали заключаются в корпус, для изготовления которого используется прочный пластик. На корпусе имеется низковольтный разъем подключения питающего напряжения и подачи управляющих импульсов. Также имеются выводы для подключения высоковольтных проводов, которые подсоединяются к свечам.

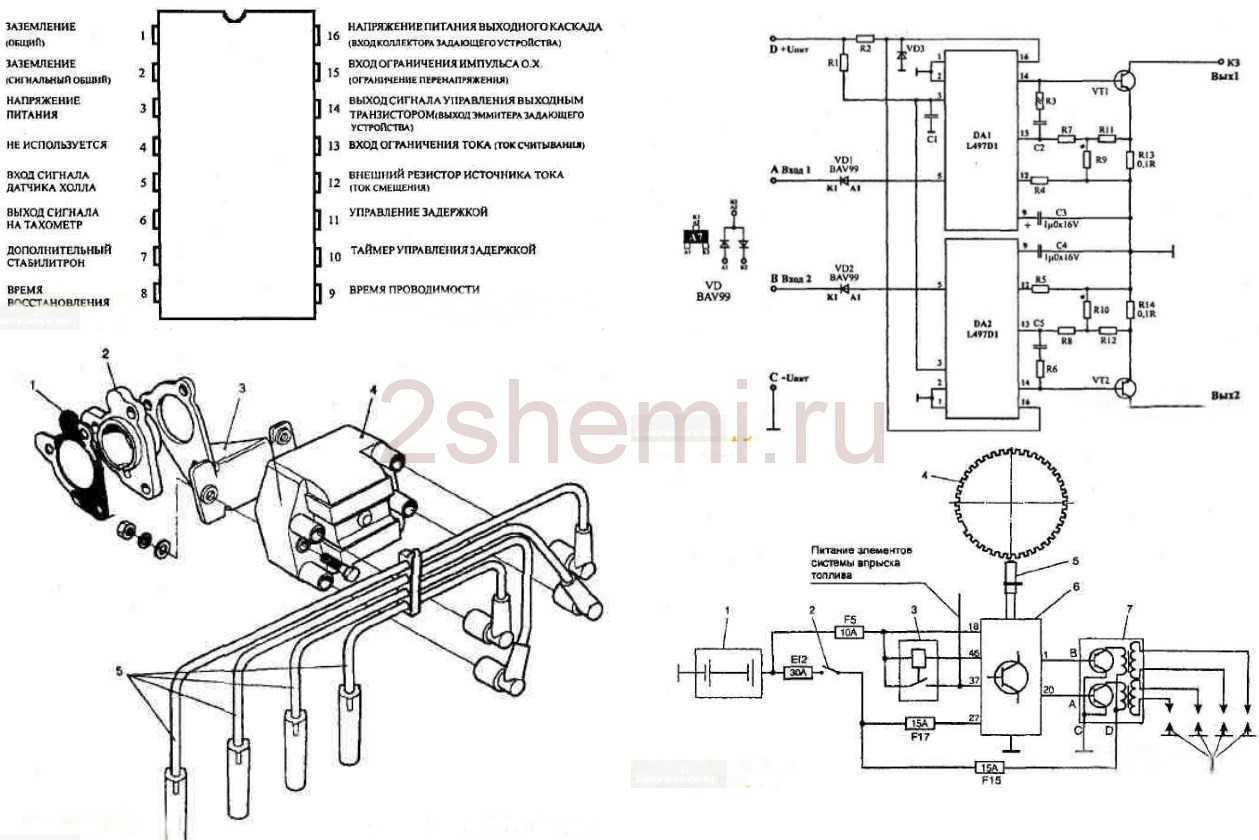

На рисунке приведена электрическая схема системы пуска ВАЗ-2114. Как видно из рисунка, она состоит из:

1. Аккумуляторной батареи;
2. Выключателя зажигания;
3. Реле, включающее зажигание;
4. Датчик Холла;
5. Полупроводниковый приёмник сигналов от датчика;
6. Коммутатор электронный;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Давайте попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке две, по устройству они идентичны.

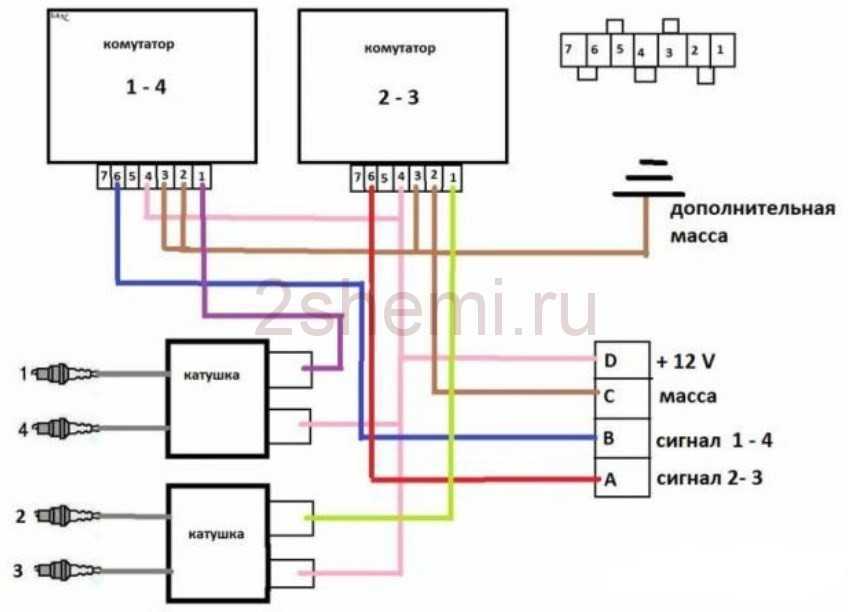

Схема катушки зажигания одной и второй также абсолютно одинаковы. Принцип работы катушки зажигания остался прежним. Обе состоят из сердечников, из электротехнической стали.

На них наматывается по две обмотки. Одна из них низковольтная, а вторая вырабатывает высоковольтное напряжение для розжига рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что одним концом низковольтная обмотка подключена к напряжению питания, а второй конец этих обмоток подключен к транзисторному генератору. На каждую катушку работает «свой» транзистор. Выводы высоковольтные подключаются непосредственно к свечам, каждая обмотка снабжает энергией две свечи. Одна из них выдаёт импульсы на 1 и 4 цилиндр, а вторая на 2 и 3.

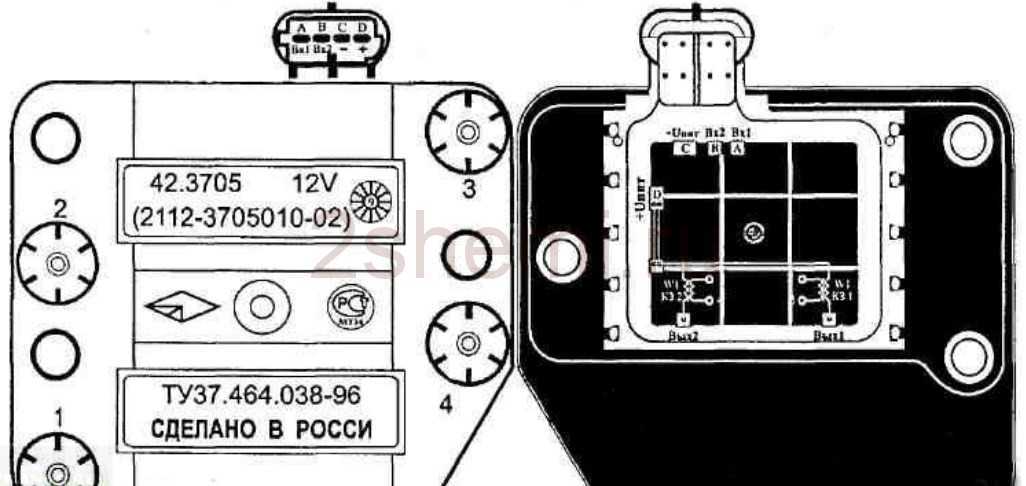

Расположение проводов на модуле зажигания расположено таким образом. На контакты А и В поступают управляющие импульсы от электронного коммутатора, на вывод D поступает питание от бортовой сети машины. Вывод, обозначенный буквой С соединяется с массой автомобиля.

Принцип работы катушки зажигания.

Модуль – своеобразное связующее звено: от электронного блока управления, который контролирует его рабочий процесс, посылается определенный сигнал на обмотку (в виде заряженных импульсов); затем, модуль выдает высокое напряжение, которое передается на свечи через высоковольтники. Это действие позволяет произвести свечам необходимую искорку для пуска внутреннего сгорания воздушно-топливной смеси в пространстве камеры.

На ВАЗы нового поколения, включая четырнадцатую, ставят катушку системы зажигания, она не включена в общий модуль, так как другая его важная часть – коммутатор – находится в электронном блоке. Если взять ВАЗы старого образца, включая четырнадцатую с движкой на 1,5 литра, то у них именно модуль системы зажигания: две катушки и два коммутатора в едином корпусе. Две катушки связаны с цилиндрами высоковольтными проводами (каждая на два цилиндра: одна на 1-й и 4-й, вторая на 2-й и 3-й).

Признаки неисправности катушки зажигания:

• При ускорении чувствуете провал,
• Падает мощность,
• На холостом ходу движка ведет себя нестабильно,
• Движка троит (выходят из строя цилиндры).

Перед тем, как решить, что делать с вышедшей из строя катушкой зажигания, нужно ее проверить. Особого умения не требуется, достаточно знать, что такое мультиметр и как его держать в руках. В зависимости от результата проверки стоит принимать решение: заменить или отремонтировать.

Наряду с возможными неполадками модуля, рекомендуется проверить все датчики – от массового расхода воздуха до DS – существует серьезная вероятность поломки одного из них.

Проверка состояния модуля зажигания мультитестером

В ВАЗ-2114 инжектор 8 клапанов проверить модуль работы можно, воспользовавшись мультитестером. Осталось вооружиться хитрым приспособлением и определиться с исправностью обмотки. Во время проведения процедуры следуйте пошаговой инструкции:

Определите формат работы мультитестера в режим омметра, он измеряет сопротивление, возникающее между выводами вторичной обмотки. Монтируйте щупы, присоединив к выводам 1-й и 4-й цилиндры. Затем зафиксируйте ко 2-му и 3-му цилиндрам. Адекватный результат, свидетельствующий об отсутствии поломки в обмотке – приблизительно 5,4 кОм, допустимы колебания значений плюс или минус 0,1 кОм

На что стоит обратить внимание? Сопротивление между выводами, находящимися в паре, должно соответствовать по показателям друг другу – быть одинаковым. Если разница больше 100 Ом, значит, можно с уверенностью сказать, что неисправность состоит во вторичной обмотке

Как можно решить эту проблему? Только проведя замену модуля зажигания.

Встречаются такие признаки неисправностей

На вопрос о том, какие признаки неисправностей модуля зажигания ВАЗ 2114, любой водитель не задумываясь, скажет, что нет искры на свечах. Частично это так, но имеется ещё несколько возможных причин отказа этого прибора. Можно наблюдать такие:

• Исчезла динамика во время разгонов, появились провалы в работе мотора при резком нажатии на педаль газа для набора скорости;
• Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
• Холостой ход сильно плавает;
• Отсутствует искра на одной из пар свечей.

Когда появляются признаки неисправности катушки зажигания, то проверку нужно начать со свечей, которые не работают, затем датчик, указывающий положение коленчатого вала, в последнюю очередь подвергается проверке модуль.

Проверяем контакты коннектора

Предварительную проверку мы уже провели и убедились, что питание на модуль зажигания подаётся. Теперь стоит разобраться с контактами по отдельности. При включённом зажигании нужно подключить контрольную лампу к контакту А и контакту В.

Контролька может представлять собой обычную маломощную 12-вольтовую лампу с припаянными проводами, а можно использовать тестерный автомобильный щуп с индикатором напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля крепим контакты от контрольной лампы или щупа на выводах А и В, после этого прокручиваем двигатель стартером.

В этом случае с контактами А и В все в порядке.

Необходимый инструмент для распиновки зажигания ВАЗ 2114

1. Щуп для проверки тока

Для распиновки модуля зажигания ВАЗ 2114 потребуется использование щупа для проверки тока. Он необходим для определения подключения каждой из катушек зажигания к соответствующей свече.

2. Набор обжимных клещей

Для распиновки модуля зажигания ВАЗ 2114 также необходимо использовать специальные обжимные клещи. Они позволяют безопасно и точно снять клеммы с модуля зажигания.

3. Схема распиновки

Схема распиновки модуля зажигания ВАЗ 2114 также является обязательным инструментом при проведении работ по распиновке. Она позволяет точно определить расположение каждой из клемм на модуле.

Использование вышеуказанного набора инструментов позволит точно и безопасно выполнить распиновку зажигания ВАЗ 2114.

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в , надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Проверка на ошибки

Диагностика катушки с помощью мультиметра

Как проверить катушку зажигания на неисправность? Диагностика в любом случае касается расположения проводки на модуле. Для обычной проверки следует произвести диагностику сопротивления между кабелями 1 и 4, а также 2 и 3 цилиндров, для этого используется мультиметр. В том случае, если полученный параметр составляет 5.5 кОм, это свидетельствует о том, что с КЗ все нормально.

Есть другие варианты диагностики:

1. Колодку с проводкой лучше отключить и произвести диагностику с помощью вольтметра. Один щуп устанавливается на контакт А, второй подключается к массе, то есть кузову авто. Затем двигатель необходимо завести и проверить показания вольтметра. В том случае, если напряжение составляет 12 вольт, то все нормально. Если напряжение отсутствует, необходимо произвести диагностику предохранителя, а также удостовериться в том, что все контакты механизма соединены правильно.
2. Можно произвести диагностику всех высоковольтных проводов — для этого также используется мультиметр, только его нужно настроить в режим омметра. В том случае, если провода установлены неправильно, катушка может перегореть.
3. Попробуйте подергать колодку с проводами или постучать по ней. При нормальной работе узла контакт не будет пропадать, а если он пропадает, то учтите, что обрыв может произойти когда угодно.

Также следует отметить, что процедура проверки может быть проведена и с помощью компьютера. Такой вариант диагностики позволит выдать наиболее точный результат.

Если в работе узла имеются проблемы, проверка покажет такие ошибки:

• Р0351 — зафиксирован обрыв проводки в 1-4 цилиндре;
• Р0352 — та же сама проблема, только во 2-3 цилиндре;
• Р3000 — система зажигания в принципе не срабатывает.

Нужно учитывать, что такие ошибки могут также говорить о том, что неисправны свечи зажигания или один из высоковольтных проводов (автор видео — Дневник АвтоЭлектрика).

Принцип работы катушки зажигания ВАЗ 2114 8 клапанов, модели 2111-3705010-02

Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует два мощных транзисторных вентиля.

С катушки зажигания ВАЗ 2114 8 клапанов импульс высокого напряжения подается сразу в два цилиндра: 1 — 4, 2 — 3. В одном цилиндре заканчивается такт сжатия (рабочая искра), а во втором происходит такт выпуска (холостая искра).

В связи с постоянным направлением тока в первичной и вторичной обмотках, ток искрообразования одной свечи всегда протекает с центрального электрода на боковой, а второй — с бокового на центральный.

Катушка зажигания ВАЗ 2114 инжектор 8 клапанов работает по следующему принципу. Напряжение бортсети автомобиля поступает с выключателя зажигания на контакт “15” катушки зажигания. Далее контроллер коммутирует импульс на клемму «1b», цепь первичной обмотки катушки зажигания, в результате чего вторичная обмотка выдает высокое напряжение на свечи зажигания цилиндров 1 и 4. И контроллер коммутирует импульс на клемму «1a», цепь первичной обмотки катушки зажигания, в результате чего вторичная обмотка выдает высокое напряжение на свечи зажигания цилиндров 2 и 3.

Как проверить систему на работоспособность

Проверку в любом случае начинают со свечей. Для этого их нужно изъять из своих гнёзд. Это тоже сделать несложно. Снимают с них наконечники высоковольтных проводов и с помощью ключа для выворачивания свечей, извлекают их со своих мест.

Далее следует их осмотр, очистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии копоти и нагара. Если наблюдается их наличие, то может существовать износ поршней и колец. В любом случае свечи очищают, проверяют и при необходимости выставляют зазор между электродами. После этого можно проверить их работоспособность. Для этих целей имеются специальные пробники. «Умельцы» умудряются изготавливать такие изделия самостоятельно из пьезозажигалки. Если ничего подобного нет в наличии, то проверяют на двигателе. Хорошо, если рядом окажется машина с заведомо исправной системой пуска.  Это даст возможность поставить точный диагноз для свечей. При их исправности поиск продолжается дальше.

Проверять наличие высокого напряжения опасно по причине возможного чувствительного удара током, поэтому коснёмся других способов. Поговорим о том, как можно определить неисправности катушки зажигания и проверить эту систему:

1. Самым простым методом будет замена блока исправным прибором. Он возможен далеко не всегда, так как не все водители возят с собой этот прибор про запас;
2. Ещё советуют, что проверено многократно, шевелить прибор или стучать по нему во время работы мотора. Если заметны изменения, то они свидетельствуют о плохом контакте внутри прибора. Иногда это поправимо;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Измеряется сопротивление парных выводов катушек, 1 и 4, а также 2 и 3. Оно должно быть идентично для обеих обмоток и равно примерно 5,4 кОм.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания
