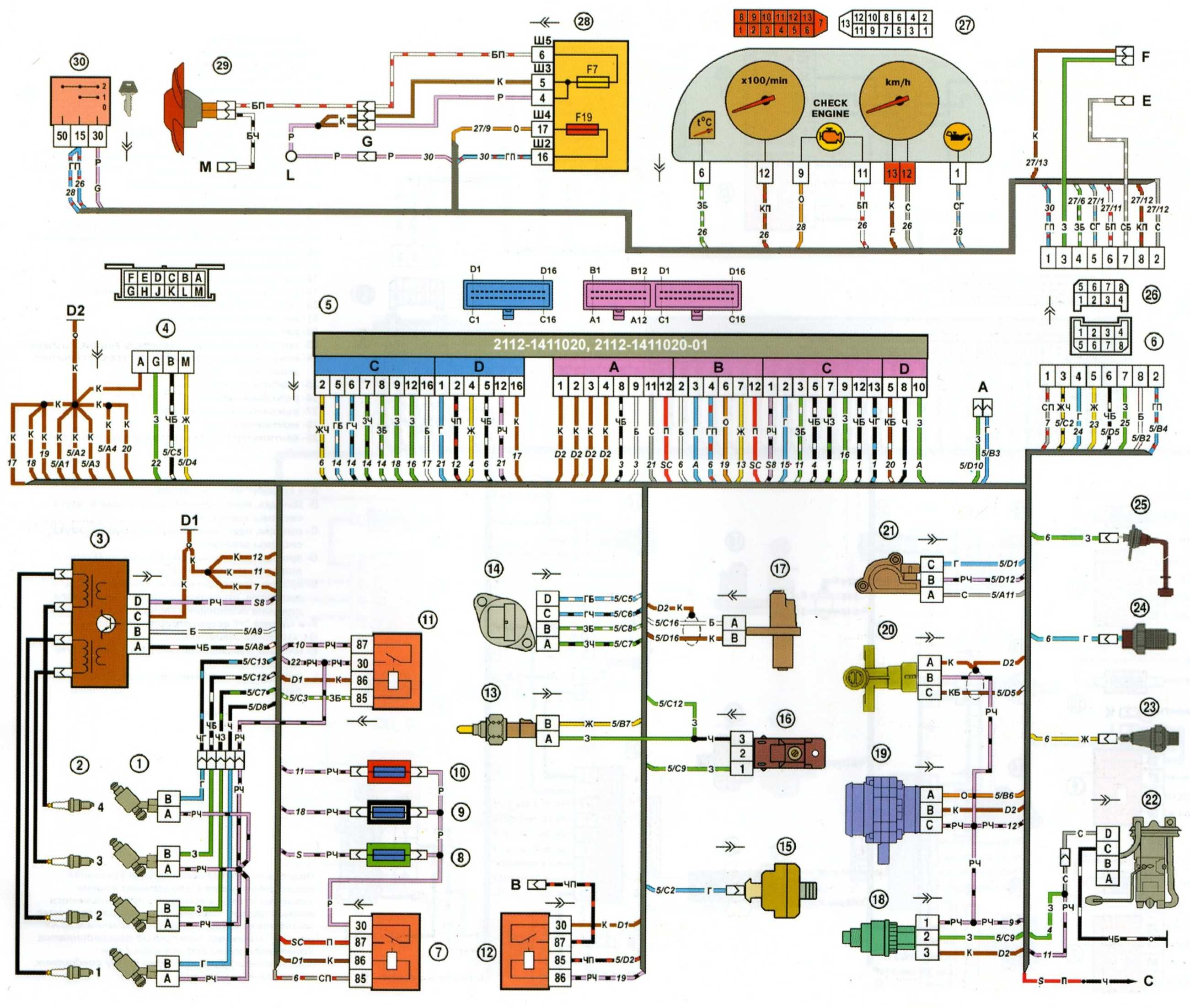

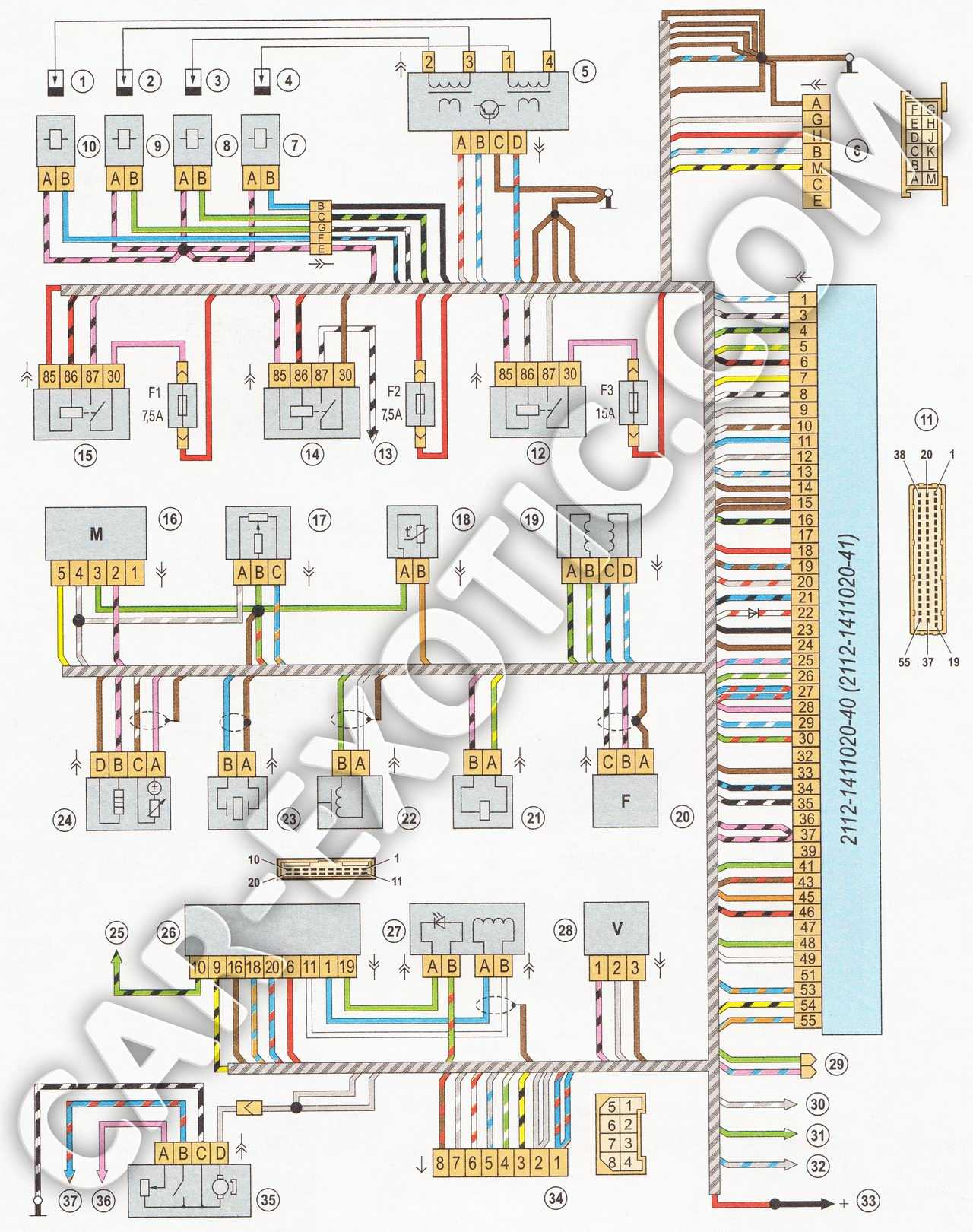

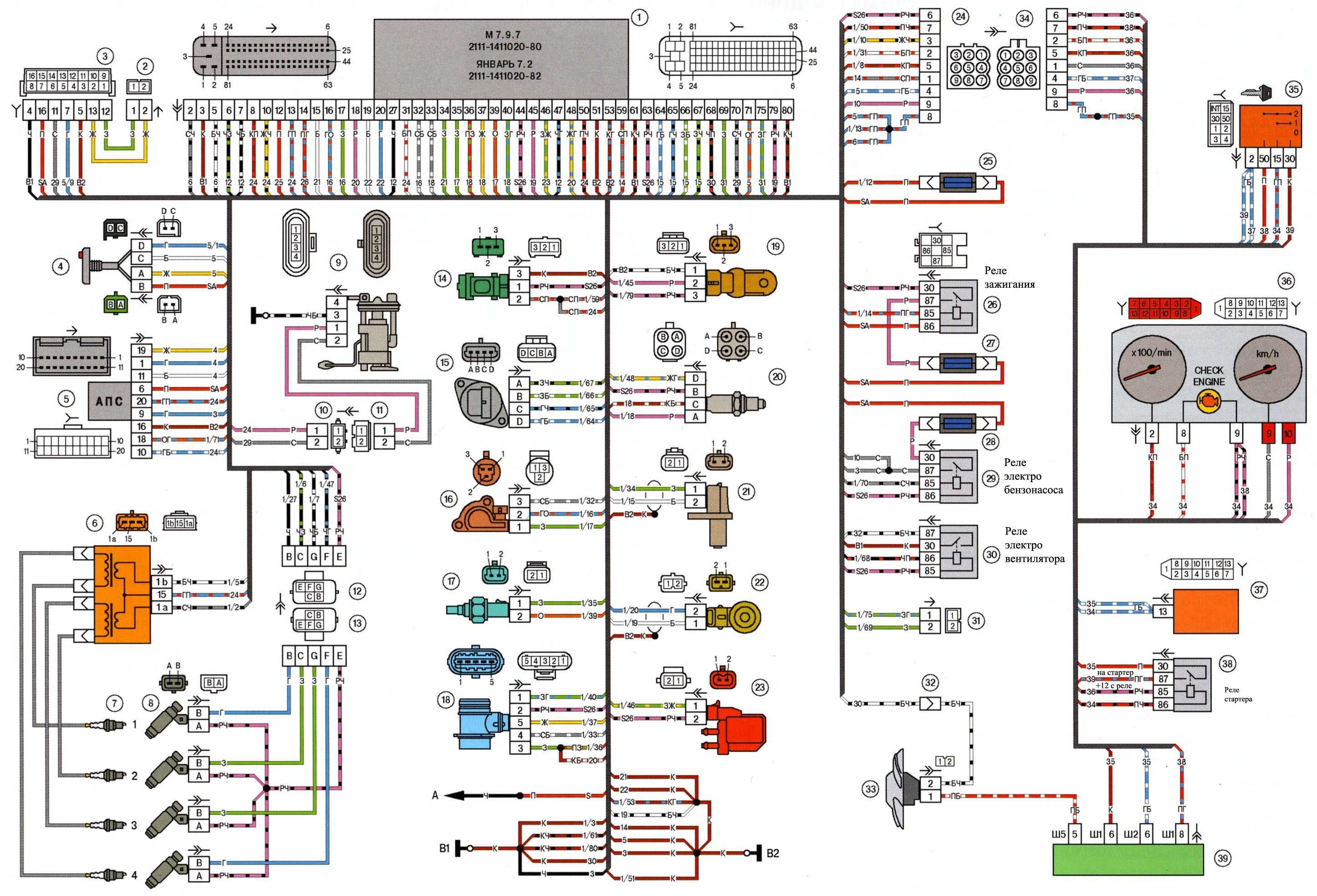

Система зажигания двигателя 2111 (эсуд январь 5.1)

Замена замка зажигания на авто ВАЗ

Диагностика неисправностей замка зажигания

Замок зажигания ВАЗ 2107 довольно надёжен в эксплуатации и обычно выходит из строя лишь по причине выработки своего ресурса. Неисправности ЗЗ могут быть механическими и электрическими.

Ключ в замке заедает или не поворачивается

Иногда ключ в ЗЗ поворачивается с трудом или не поворачивается совсем. Это обычно связывают с отсутствием смазки в личинке замка — подвижной диск с пластинами начинает заедать. Также причиной такой ситуации может стать повреждение рабочей части ключа. Проблему временно можно решить, залив в замок водоотталкивающий состав WD-40, а неисправный ключ заменив на новый. Однако через какое-то время замок всё равно придётся менять.

Не включаются приборы

Если при повороте ключа не начинают работать электроприборы, это может быть следствием подгорания контактов из-за неплотного прижатия друг к другу. Ситуацию можно исправить, зачистив все контакты наждачной бумагой, а место присоединения розового провода, идущего на контакт 30 от плюсовой клеммы аккумулятора, следует поджать пассатижами.

Не крутится стартер

Если при включении зажигания не крутится стартер, причиной этого чаще всего является подгорание или неплотное прилегание контактной пары, ответственной за работу пускового устройства. Проверить это можно с помощью мультиметра, а исправить — заменой механизма, отвечающего за распределение тока в замке. Контактную группу поменять можно без демонтажа ЗЗ. Перед этим рекомендуется проверить мультиметром работоспособность реле стартера.

Не работают световые приборы и стеклоочиститель

Когда при повороте ключа не включаются световые приборы и дворники, нужно проверить состояние контактов вывода INT. Если же замок исправен, проблему следует искать в других узлах — выключателях, переключателях, блоке предохранителей и др.

Строение замка зажигания авто

Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

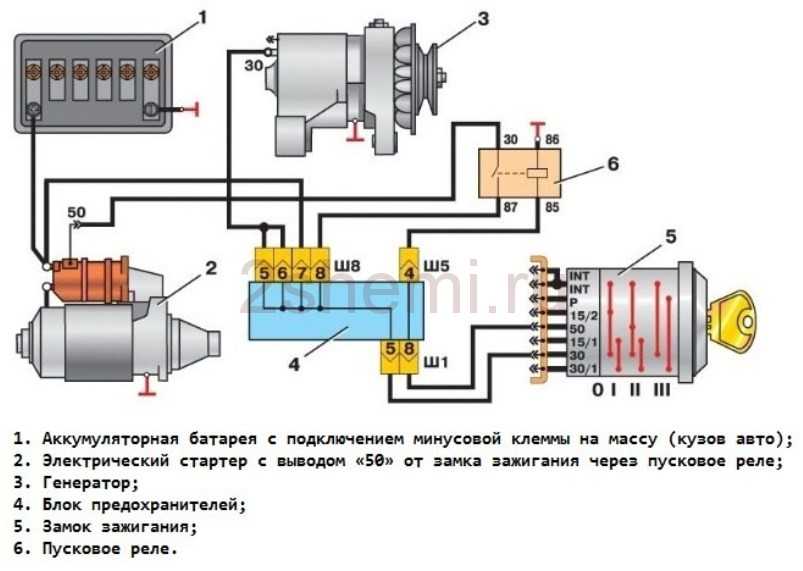

Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

Проверка катушки зажигания

С этой целью необходимо снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания ВАЗ 2106 , которая играет важную роль в эксплуатации транспортного средства.

При проводимой проверке необходимо соблюдать технику безопасности и работать в защитных диэлектрических перчатках из резины. В «шестерке» с равным успехом применяется, как система зажигания с использованием контактов, так и система без применения контактов трамблера, соответственно, используется разная катушка ВАЗ 2106, в зависимости от вида системы зажигания.

Проверка этих типов зажигания осуществляется почти по одним параметрам. Тестирование системы в этом случае проводим мультиметром. Необходимо помнить, что в цепи подключения катушки зажигания ВАЗ 2106 напряжение на участках цепи достигает от 24 тыс. до 40 тыс. Вольт. При небольшой силе тока в системе это не угрожает жизни, но удар электротоком можно получить весьма чувствительный.

Важно: Для подстраховки целесообразно в автомобиле держать дополнительные катушку зажигания и конденсатор трамблера. Эти элементы системы достаточно часто являются причиной вывода системы из строя, а ремонту такие изделия не подлежат

При дефектах этих компонентов мотор запустить не представляется возможным, а заменить их несложно. В крайнем случае, при отсутствии штатных изделий временно можно установить аналоги с других моделей ВАЗ.

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
Теперь берите в руки пассатижи и извлекайте болты.
Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
Разъедините разъемы, за счет которых функционировал выключатель зажигания.
Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
Для замены контактов следует с помощью отвертки отжать специальные защелки.
С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
Далее на место демонтированных элементов вставляют новые.

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

голоса

Рейтинг статьи

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Видео по ремонту КЗ ВАЗ

Предпосылок для замены не было. Родная катушка работала нормально, ну почти нормально. Не нравилось что авто подтраивает на постоянной нагрузке. Потому решил провести экперимент по замене катушки на что-нибудь побольше и интереснее. Посмотрел в БЖ у Олега reekardo тему про замену катушки и решил пойти тем же путем, но немного усложнить.Не прочитав досканально запись (а там написано покупать катушку, а не модуль зажигания от Ваз), пошел и купил сначала модуль зажигания и разъем к нему. Такой же модуль стоял в моей Ниве.

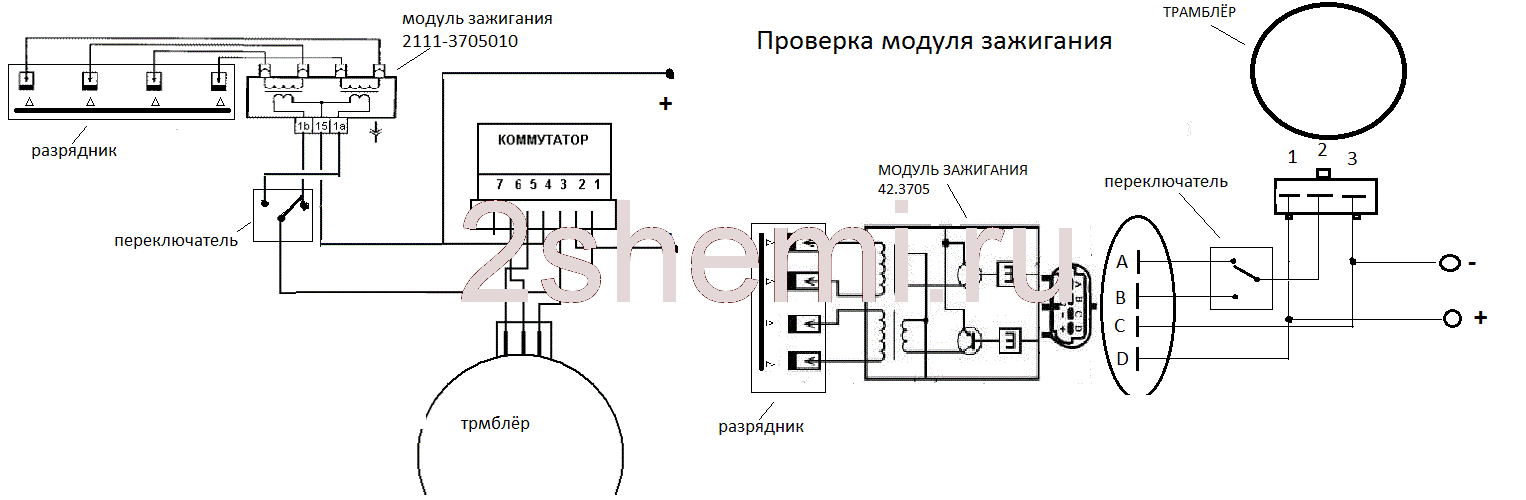

Начал его подключать, а он не работает — авто не заводится. Соорудил мини стенд для проверки (4 свечки, провода и аккумулятор). Стенд показал — модуль рабочий. (И ведь написано было — брать катушку, а не модуль)Съездил, заменил модуль на катушку (ещё и разницу в цене получил в свой карман

Дальше проще. Нашел нужные точки подключения, проверил работу. Затем припаял провода к родной проводке. Родной разъем замотал изолентой.Модуль закрепил на штатной пластине по диагонали, только снял крепление провода на датчик детонации и в освободившееся отверстие закрутил болт.

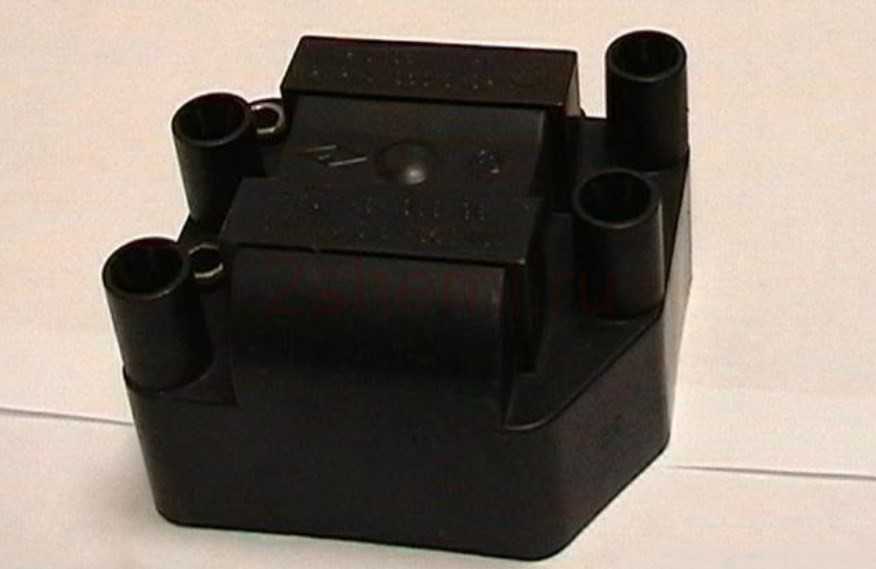

Модуль зажигания ВАЗ 2112-3705010-03 (16 кл). Распиновку искал долго и нудно. В итоге, методом научного тыка, выбрал правильную.

Катушка зажигания ВАЗ 2111-3705010-02 (8кл) Распиновка прилагается. В фото заложена ошибка — номера цилиндров написанные на катушке не совпадают с фактическими. Чтоб всё было по фен-шую — поменяйте местами точки подключения проводов 1 и 3 Вазовской катушки к ‘родной’ фишке

Припаялись, заизолировались. Плюсовой провод от нового разъема можно подключать к любому красно-зеленому проводу.

Данную операцию произвел ещё месяц назад, потому выводы:+ Появилась тяга на низах — машина реально начала лучше разгонятся с низких оборотов.+ Вроде бы ушли подтраивания на постоянных оборотах, по крайней мере они стали гораздо меньше и реже проявляются.+ Упал расход на 0,5 литра газа. Вообще упал на 1литр, но 0,5 литра точно. Раньше был 14-14,5 лт/100км, после установки катушки стало 13-13,5лт (после подстройки и калибровки ГБО; расход 50/50 пригород/город без пробок)

Катушка зажигания, которая находится в автомобиле, по своей сути преобразовывает низкое напряжение от аккумуляторной батареи и генератора — в высокое, для подачи его индивидуально к каждой свечи зажигания. Грубо говоря — это такой миниатюрный электрический трансформатор, момент отказа которой практически невозможно предугадать и производить ремонт и диагностику приходится уже на отказавшем устройстве. Ниже в нашей статье мы подробно расскажем вам как проверить катушку зажигания для ВАЗ-2112 своими руками.

На видео очень подробно рассказан алгоритм проверки катушки зажигания на ВАЗ-2112:

Замена модуля зажигания ВАЗ 2107

В случае неисправности модуль зажигания лучше заменить на новый. Ремонт возможен только в том случае, когда поломка заключается не в обрыве или замыкании обмоток, а в видимом нарушении какого-либо соединения. Так как все проводники в модуле алюминиевые, потребуется специальный припой и флюс, а также определённые знания из области электротехники. При этом гарантий, что устройство будет работать безупречно, никто не даст. Поэтому лучше купить новое изделие стоимостью около тысячи рублей и быть уверенным, что проблема с модулем зажигания решена.

Самостоятельно заменить модуль сможет даже неискушённый автолюбитель. Из инструментов понадобится лишь шестигранный ключ на 5. Работы выполняются в следующем порядке:

Открываем капот и отсоединяем минусовую клемму от аккумулятора.
Снимает корпус воздушного фильтра, находим модуль зажигания и отсоединяем от него провода высокого напряжения и колодку жгута проводов.
Шестигранником на 5 откручиваем четыре винта крепления модуля к его кронштейну и снимаем неисправный модуль.
Устанавливаем новый модуль, фиксируем его винтами. Подключаем высоковольтные провода и колодку проводов.
Подсоединяем клемму к аккумулятору, запускаем двигатель. Смотрим на щиток приборов и слушаем звук работы двигателя. Если лампа Cheсk engine погасла, а мотор работает устойчиво, всё сделано правильно.

Видео: замена модуля зажигания ВАЗ 2107

https://youtube.com/watch?v=JQK8GgAP938

Таким образом, определить неисправность и заменить вышедший из строя модуль зажигания на новый своими руками довольно просто. Для этого потребуется лишь новый модуль, шестигранник на 5 и пошаговое выполнение инструкций специалистов.

Как провести ремонт

При обнаружении поломки требуется снять поврежденную катушку. Для выполнения работ потребуется набор гаечных ключей.

После установки нового модуля проверяется работа двигателя, дополнительные настройки зажигания не требуются.

Снятие модуля

Чтобы снять неисправный блок, потребуется:

Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
Отсоединить высоковольтные кабели и жгут электропроводки.
Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

https://youtube.com/watch?v=h-b_85f0QMI

Проведение ремонта

Ремонт модуля производится, если нет возможности купить новое изделие. Вскрывается нижняя часть корпуса, а затем восстанавливаются поврежденные дорожки. Отремонтировать катушки в кустарных условиях невозможно, детали не поставляются на рынок запасных частей. Для выполнения монтажных работ требуется паяльное оборудование и навыки работы с оснасткой. Восстанавливать катушки зажигания не рекомендуется.
