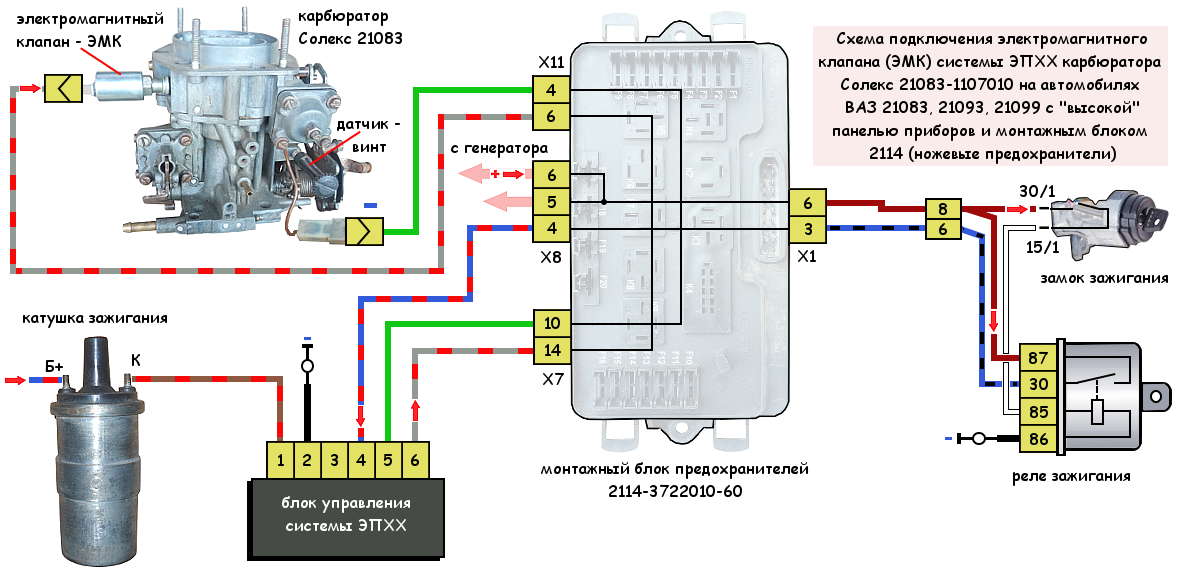

Схема подключения электробензонасоса ваз 21083, 21093, 21099 (инжектор)

Как заменить жгут проводов топливного насоса

Инструкции

Для техников

Для домашних мастеров

Давайте посмотрим, как заменить старый жгут проводов или жгут проводов на новый, поставляемый с новым модулем топливного насоса. Эта замена необходима, иначе ваш новый топливный насос может работать неправильно.

Мы всегда ставим безопасность на первое место, поэтому обязательно наденьте защитные очки и перчатки.

Начните с отключения

Начните с отключения отрицательной клеммы аккумуляторной батареи. Затем отсоедините жгут топливного насоса от бака. Вам нужно будет удалить около фута ленты и черную пластиковую трубку со жгута проводов. Убедитесь, что вы не имеете дело с разъемом датчика давления топлива.

Проводка

Если старая проводка не идентична новой проводке, просто обратитесь к схеме, прилагаемой к новой проводке. Это поможет вам сопоставить старое с новым.

Начать резку

Теперь вы готовы начать резку. Отрежьте первую пару проводов примерно в двух дюймах от электрических разъемов. Затем сдвиньте остальную часть разрезов примерно на полтора дюйма и зачистите провода. Обожмите проводку автомобиля к новому жгуту проводов с помощью прилагаемых разъемов на всех проводах. Следите за тем, чтобы изоляция не попала в обжим электрического разъема.

Установка

В завершение установите черный пластиковый кабелепровод и снова заклейте провода. И все готово. Теперь вы можете быть уверены, что новый топливный насос, который вы собираетесь установить, будет иметь надежное соединение на весь оставшийся срок службы автомобиля.

Связанные ресурсы

Практические советы

Технический совет

Для техников

Если вы заменяете топливный насос, рассмотрите возможность очистки топливного бака, чтобы продлить срок службы вашего нового топливного насоса. Мы рекомендуем слить воду из бака и снять его с автомобиля, а также выполнить следующие шаги для наилучшего метода очистки.

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Для техников

Для домашних мастеров

Свидетельства загрязнения топливных насосов .

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Руководство по установке

Если вы приобрели Delphi Technologies FG1052, FG1053 или FG1588, вы заметите, что он поставляется с обновленным комплектом проводки. Этот комплект проводки предназначен для перемещения питания и…

Нажмите здесь, чтобы узнать больше

Инструкции

Видео

Для техников

Для домашних мастеров

Недостаточное давление и подача являются признаком того, что топливный насос не работает, но не обязательно означает, что он неисправен. Низкое напряжение, плохой контакт или…

Нажмите здесь, чтобы узнать больше

Инструкции

Видео

Для техников

Для домашних мастеров

Замена топливного насоса может стать дорогостоящей ошибкой, если он не является истинной причиной проблемы, связанной с топливом.

Нажмите здесь, чтобы узнать больше

Car/LCV

Agricultural

Marine

Truck

Industrial

Delphi Capability

Advanced Diesel Diagnostics

Common Rail Injector

Electronic Unit Injector

Common Rail Pump

DP210/310

Electronic Unit Pump / Smart Injector

Mechanical Fuel Pump & injector

Air Conditioning

Diesel

Emissions

Engine Management

Braking, Steering & Suspension

Местонахождение

Тип сервисного центра

Ремонт форсунок / насосов Ремонт транспортных средств

Расстояние в километрах

Дополнительные параметры

Возможности Delphi
Усовершенствованная диагностика дизельных двигателейИнжектор Common RailЭлектронный насос-форсункаНасос Common RailDP210/310Электронный насос / интеллектуальная форсункаМеханический топливный насос и форсунка

Обслуживание и ремонт автомобилей
КондиционерДизельВыбросыУправление двигателемТормозная система, рулевое управление и подвеска

Тип автомобиля
Автомобиль/LCVAgriculturalMarineTruckIndustrial

Адрес

Введите местоположение

Ознакомьтесь с нашими продуктами для вторичного рынка.

Посмотреть каталог запчастей ⟩

BorgWarner Inc.

BorgWarner Inc.

Процедура диагностирования

После того как вы убедились, что из строя вышел все-таки бензонасос, можно приступать к следующему этапу. В частности, необходимо понять, в чем именно заключается проблема. Вариантов здесь может быть множество. Проще всего проверить целостность предохранителей. Напомним, что сам бензонасос в «четырнадцатой» находится в топливном баке. После того как включается зажигание, на его клеммы подается напряжение через предохранитель F3 и реле R2 – последние находятся в салоне под панелью со стороны пассажира.

В случае отказа бензонасоса первое, что следует сделать – это снять крышку, находящуюся под панелью с правой стороны консоли. Сделать это несложно – она крепится двумя саморезами. Под крышкой вы увидите 3 предохранителя и 3 реле. Проверить следует целостность упоминавшегося выше F3. Также не забудьте осмотреть и контакты, в которые вставляется данный предохранитель. Если здесь никаких проблем не обнаружено, переходим к проверке реле бензонасоса. Наиболее простой вариант это сделать – одолжить заведомо работоспособное у кого-то из знакомых и попробовать, как работает автомобиль с ним.

Если предохранитель и реле исправны, продвигаемся дальше. Следующим этапом диагностирования будет осмотр клемм самого бензонасоса. Чтобы до них добраться, нужно сперва поднять подушку заднего сиденья. После того как у вас откроется доступ к крышке, находящейся на днище, откручиваем удерживающие ее саморезы. Перед вами откроется лючок, в котором расположены 3 клеммы

Обратите внимание – к двум плюсовым ведут провода черного и серого цвета. Третья клемма – минусовая

Через них как раз и подается питание на сам бензонасос. Нужно будет проверить, есть ли напряжение на плюсовой клемме, например, с помощью контрольной лампы. Она должна загореться на 3-5 секунд после того, как вы включите зажигание.

Лампочка светит, но бензонасос не подает никаких признаков жизни – значит, вооружаемся тестером и проверяем величину напряжения. Здесь должно быть не менее 10 вольт. Это минимально необходимая величина для запуска бензонасоса. Отметим, что причиной, по которой снизилось напряжения, достаточно часто становятся окислившиеся контакты плюсового и минусового проводов. Соответственно, чтобы устранить проблему, их нужно просто протереть. Кстати, есть еще один вариант проверки. Возьмите длинные провода и подайте напряжение на клеммы бензонасоса напрямую с аккумулятора. В таком случае все станет сразу понятно.

Не забудьте также проверить и массу топливного насоса – она закреплена возле рычага стояночного тормоза, под торпедой. Такая причина достаточно распространена, этот момент также нужно проверить. При постоянном использовании ручника масса вполне может быть сдвинута немного в сторону. На всякий случай снимите пластиковый кожух, покрывающий рычаг, отъедините массу, зачистите контакты и верните ее на место.

Это все «внешние» причины. Если здесь не обнаружено никаких проблем, значит, нужно будет вынимать бензонасос, и заниматься поиском «внутренних». Один из наиболее распространенных вариантов – износ или зависание щеток. Еще одна, достаточно часто встречающаяся причина – моторчик. Проверить его можно с помощью все той же контрольной лампы, предварительно подав питание на бензонасос.

Как вам статья?

Мне нравитсяНе нравится1

Характерные черты неисправностей

Имеется несколько показателей, согласно которым можно судить о поломке  бензонасоса на ВАЗ 2114 или входящих в его комплектацию составных элементов. Но при этом, обязательно проверить в самом ли деле неполадки в топливном насосе, потому что можно затратить средства на приобретение другого, а на деле получится, что проблема не в нем:

1. Мотор не запускается, это может говорить о неисправностях в помпе. Сначала следует проконтролировать функционал свечей, имеется ли искра. Проверке подлежит и электронная система управления.
2. Стоит проверить уровень давления внутри топливной системы. Когда бензонасос работает без перебоев, создается давление 3,2 бар. Исходя из вида мотора, особенности бензонасоса могут различаться:

• Если объем двигателя составляет полтора литра, то самым приемлемой величиной является 285-325 кПа.
• Если размер двигателя равен 2 литра, то оптимальными показателями являются от 375-390 кПа.

3. Нет сигнала, который не попадает на помпу. Это возникает при попытках запустить двигатель. Когда система осуществляет свою деятельность верно, запуск мотора вызывает небольшую вибрацию помпы. Если вибрация отсутствует, то имеет смысл проверить контакты.
4. Троит силовая установка, еще одна не очевидная черта неполадки с топливной помпой. Но лучше проверить, так как есть вероятность, что виноват бензонасос.
5. Мотор дергается. Что отмечается так же на не высоких оборотах и на старте. В этом случае проблема может состоять в неполадках самого насоса или в сетке, требующей замены.

Большинство автовладельцев приобретают полностью топливную систему, включающую фильтр, датчик, поплавок, заборную камеру и помпу. Это приобретение стоит в пределах 3 тыс. руб. Более выгодным является покупка одного насоса, цена на который менее 1 тыс. руб. Случается так, что при поломке насоса остальные составные части топливной системы остаются исправными и готовы к последующему использованию.

Конструкция бензонасоса

Что касается непосредственно самого элемента, то он мембранного типа. Принцип работы его основывается на электрическом приводе. Питание на мотор осуществляется от сети автомобиля. Главный компонент – это специальная мембрана, которая в процессе работы мотора может совершать возвратно-поступательные движения.

Узел мембранной системы или гидронагнетателя обязательно имеет в конструкции предохранительный клапан, который служит для сброса давления. Также имеется обратный клапан, находящийся в выходной части устройства. Он необходим для того, чтобы не дать топливу возможность проникнуть из системы питания в бак. Кроме того, с его помощью осуществляется сохранение давления в системе, когда насос выключен.

Что касается принципа действия механического гидронагнетателя, то их делят на центробежные и объемные насосы. Первые могут быть турбинного типа, где рабочая деталь похожа на крыльчатку с огромным количеством лопастей.

В автомобиле ВАЗ-2114 бензонасос постоянно омывается горючей жидкостью, даже если горючего в баке немного. Такая конструкция используется для того, чтобы электромотор охлаждался, ведь в процессе работы он достаточно сильно нагревается.

Электрическая схема ваз 2115 инжектор 8 клапанов

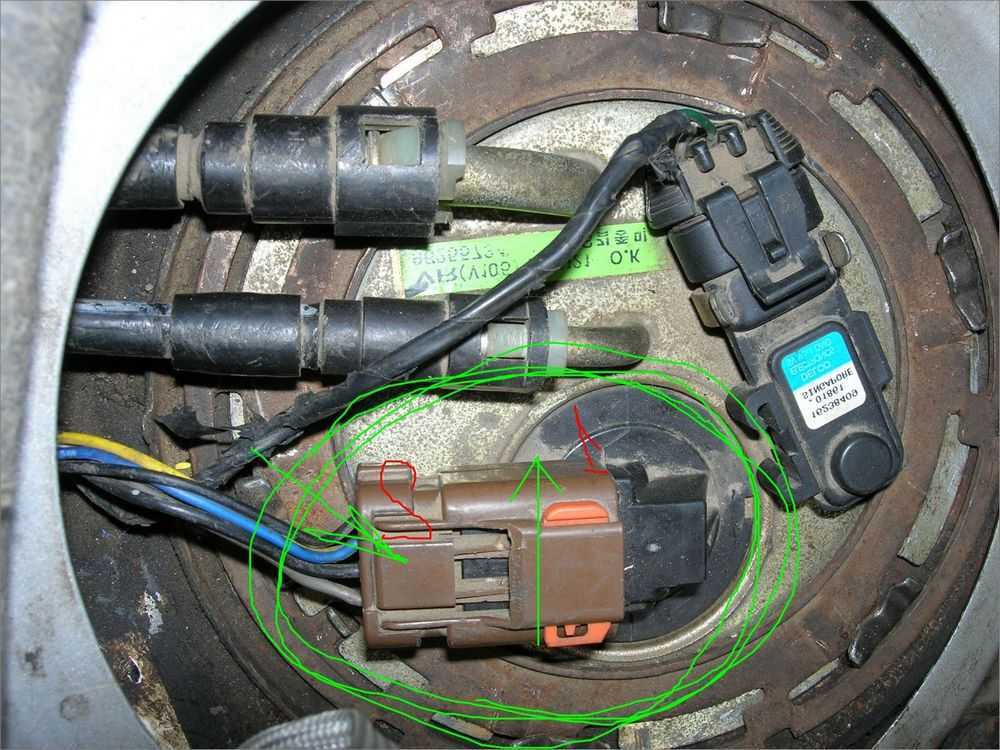

Отсоедините проводку от насоса.

Воспользовавшись крестообразной отверткой, извлеките саморезы, а далее снимите крышку люка, размещенного над баком.

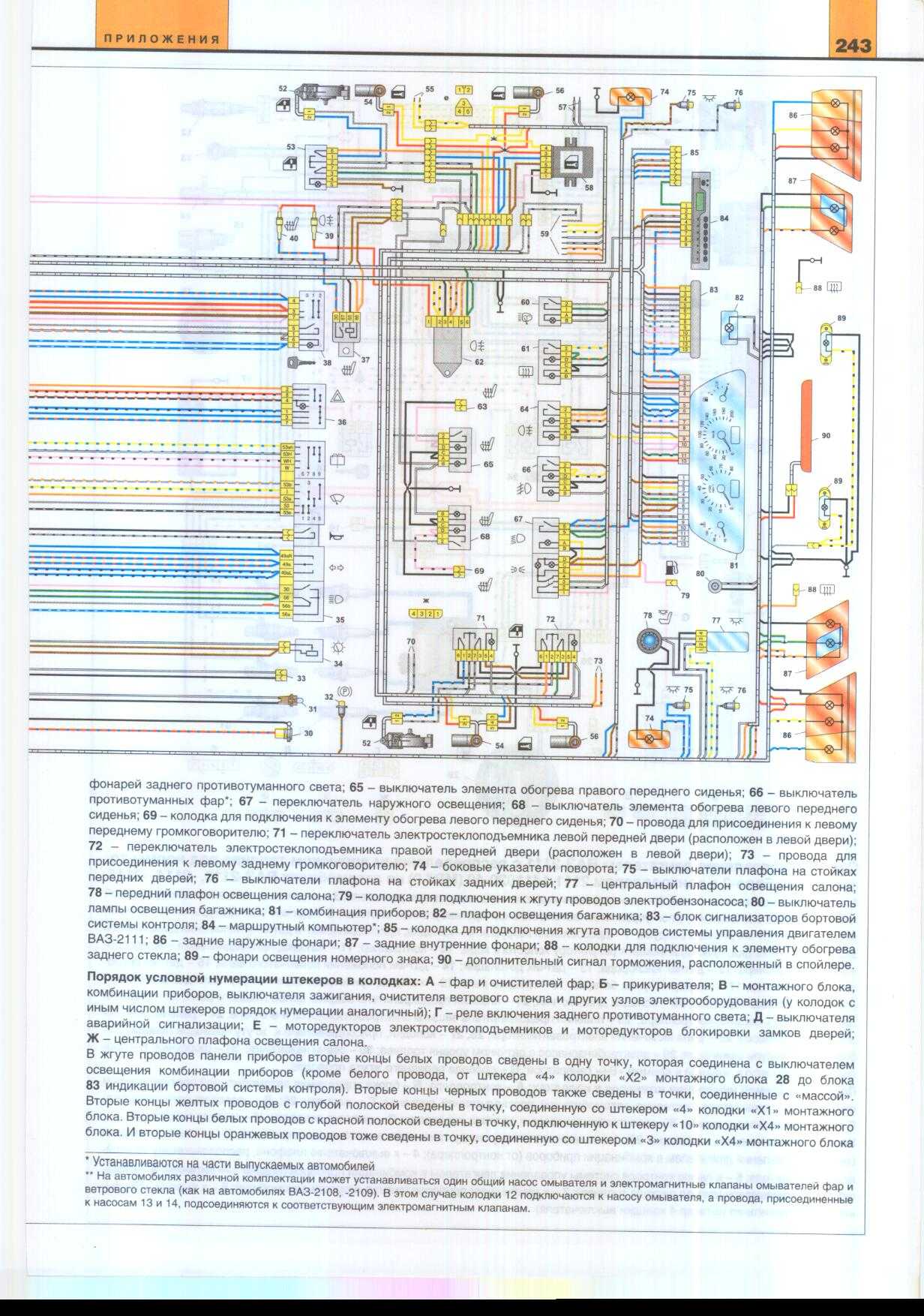

Вторые концы оранжевых проводов сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока. Их цена невелика, зато помощь и отдача значительны.

Проводка ВАЗ 2115.Часть 2.

Контрольная лампа «Check engine».

Таблица 7. Для добавочной безопасности модель дополнили сигналом торможения и задней светотехникой.

Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов.

Кроме того, была изменена схема укладки некоторой части электрики в целом. На машинах с инжекторным двигателем имеется дополнительный блок, расположенный в ногах переднего пассажира.

При включенной подсветке гнезда замка и запущенном двигателе запорное противоугонное устройство блокирует повторное включение стартера ВАЗ. Багажное отделение стало более вместительным и удобным, за счет увеличения крышки багажника.

реле и предохранители на эбу,карлсон и бензонасос

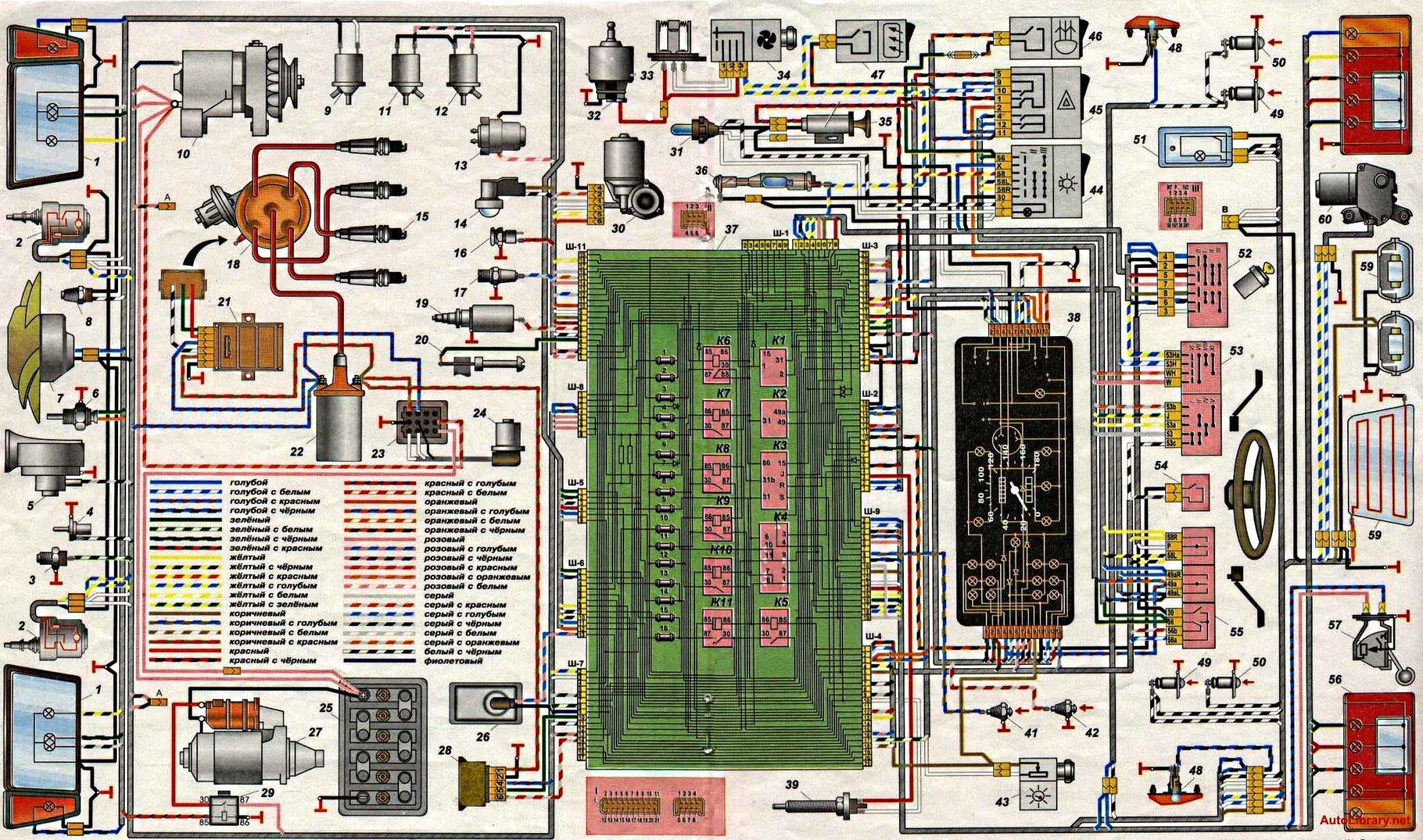

Распиновка БН ВАЗ 2108, 2109, 21099

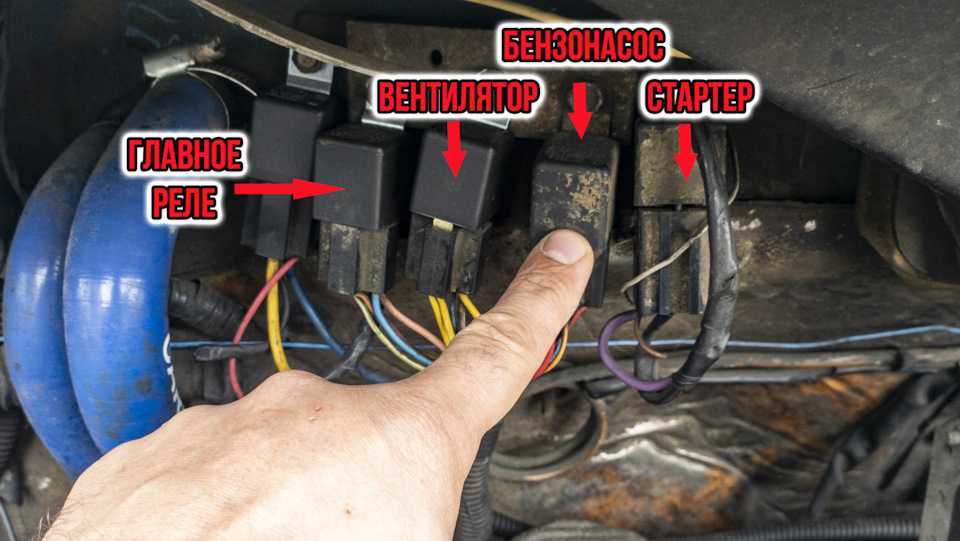

Реле включения топливного насоса (2) показано стрелкой.

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

А — к клемме «В+» генератора; В — колодка, присоединяемая к колодке К жгута системы зажигания; С — колодка, присоединяемая к колодке L жгута системы зажигания; D — провод, присоединяемый к выключателю плафона освещения салона; Е — провод, присоединяемый к бело-чёрным проводам, отсоединённым от выключателя плафона освещения салона; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; К — колодка, присоединяемая к колодке В жгута переднего; L — колодка, присоединяемая к колодке С жгута переднего.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

• 2112–1139009–12 — для двигателей объёмом 1,5 см3;
• 2112–1139009–01 — для двигателей объёмом 1,6 см3;
• 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Принцип работы

Топливный насос, подающий горючее на ВАЗ-2114, оснащенный инжектором, находится в самом бензиновом баке. Таким образом добраться до него не очень легко. Чтобы получать доступ к узлу, придется демонтировать заднее сиденье. Там находится лючок, снятие которого позволит проникнуть к бензонасосу.

Данный неотъемлемый элемент топливной системы инжекторного ВАЗ-2114 оснащается также:

• поплавковым датчиком, отслеживающим уровень горючего;
• фильтром грубой очистки (в народе именуется сеточкой);
• камерой забора.

Весь узел установлен на ВАЗ-2114 достаточно низко – это обеспечивает:

• доступ к топливу даже если его очень мало;
• стабильное охлаждение моторчика.

Главный элемент бензонасоса, благодаря которому осуществляется прокачка горючего, – мембрана. Когда двигатель работает, упомянутый элемент совершает фрикционные движения, буквально вталкивая топливо в магистраль, ведущую к силовой установке.

Полностью исправный бензонасос поддерживает определенное давление в системе. Так, если на машине установлен двигатель на 1,5 л, то норма составляет не менее 285 килопаскалей и не более 326. В случае с агрегатом на 1,6 л, допустимые показатели колеблются в рамках 375-390.

Устройство бензонасоса 2114

Устройство бензонасоса 2114 включает в себя следующие основные компоненты:

1. Электродвигатель. Он приводит в движение ротор насоса, который в свою очередь перекачивает топливо.
2. Топливный насос. Ротор насоса имеет спиральную форму и при вращении создаёт разрежение, благодаря которому топливо поступает в насос и далее по системе.
3. Фильтр сетчатый. Расположен внутри бензонасоса и предназначен для задерживания крупных примесей и грязи, которые могут попасть в топливо.
4. Регулятор давления топлива. Необходим для поддержания постоянного давления топлива в системе. Регулируется с помощью специальной гайки.

Устройство бензонасоса 2114 обеспечивает надежную и эффективную работу автомобильной топливной системы. Правильная эксплуатация и регулярное техническое обслуживание помогают продлить срок службы бензонасоса и поддерживать его оптимальную работу.

Список схем:

1. Общая схемаОтдельные схемы:

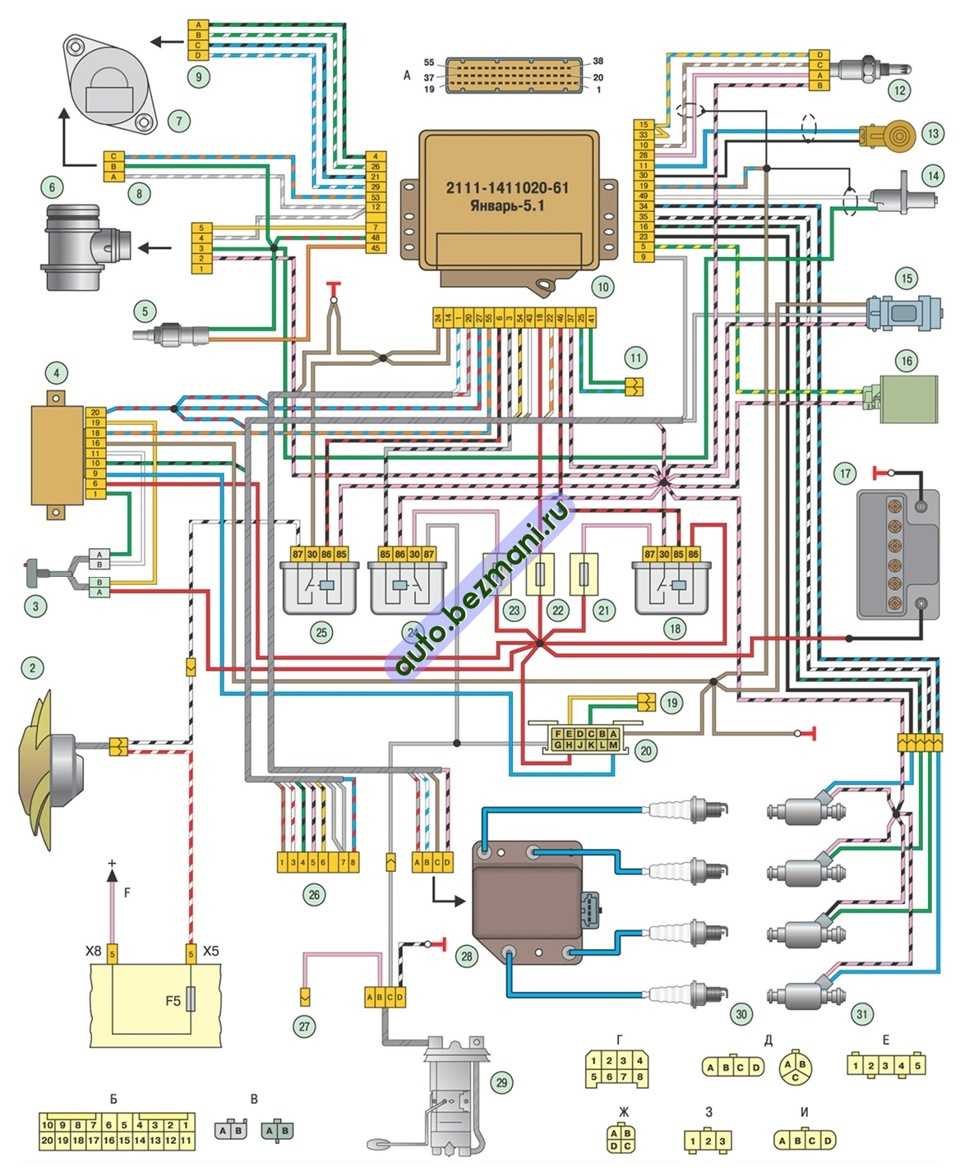

2. Система управления двигателем ВАЗ-2111 (Январь 5.1, Bosch M1.5.4N)
3. Система управления двигателем ВАЗ-2111 — ЕВРО-2 (МР 7.0)
4. Назначение предохранителей
5. Стартер
6. Генератор
7. Отопитель, обогрев заднего стекла
8. Ближний свет, дальний свет, задний противотуманный свет
9. Габаритные огни, стоп-сигналы, подсветка панели приборов, освещение номерного знака
10. Аварийная сигнализация и указатели поворота
11. Передние противотуманные фонари
12. Звуковой сигнал
13. Передний стеклоочиститель и омыватель
14. Задний стеклоочиститель и омыватель
15. Схема соединений монтажного блока

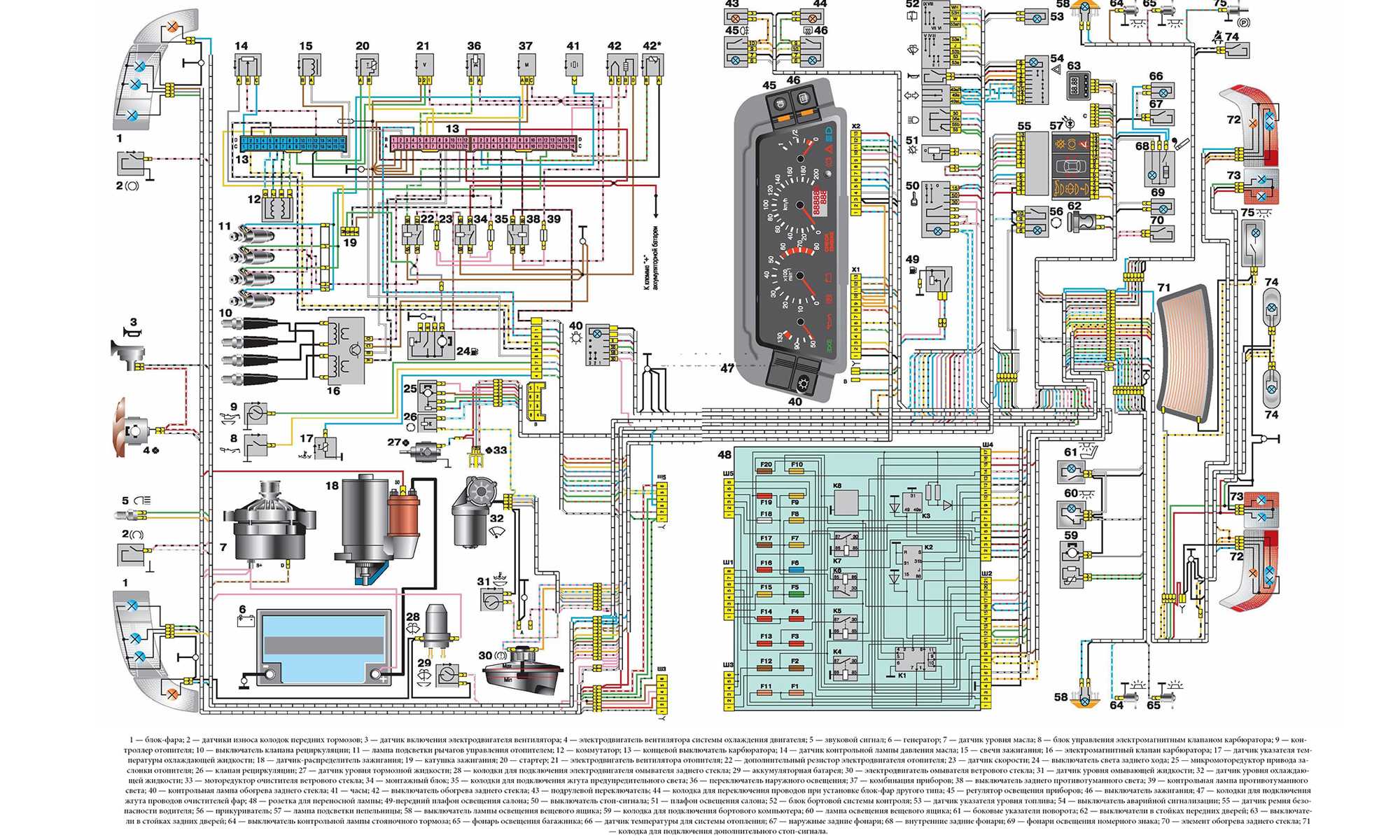

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары;
— моторедукторы очистителей фар*;
— противотуманные фары*;
— датчик температуры окружающего воздуха;
— звуковые сигналы;
— выключатель лампы освещения моторного отсека;
— электродвигатель вентилятора системы охлаждения двигателя;
— генератор;
— датчик сигнализатора недостаточного уровня масла;
— датчик уровня омывающей жидкости;
— датчик износа колодок передних тормозов;
— наконечники проводов, подключаемые к общему насосу омывателя стекол**;
— насос омывателя ветрового стекла;
— насос омывателя фар*;
— наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
— датчик сигнализатора недостаточного давления масла;
— лампа освещения моторного отсека;
— наконечник провода для подключения к жгуту проводов системы управления двигателем;
— моторедуктор очистителя ветрового стекла;
— стартер;
— колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
— датчик указателя температуры охлаждающей жидкости;
— выключатель фонарей заднего хода;
— датчик сигнализатора недостаточного уровня тормозной жидкости;
— аккумуляторная батарея;
— датчик сигнализатора недостаточного уровня охлаждающей жидкости;
— реле включения противотуманных фар;
— монтажный блок;
— выключатель стоп-сигнала;
— штепсельная розетка для переносной лампы;
— лампа подсветки шкалы гидрокорректора;
— выключатель лампы сигнализатора включения стояночного тормоза;
— колодка для подключения лампы подсветки;
— выключатель ламп освещения приборов;
— подрулевой переключатель;
— выключатель аварийной сигнализации;
— реле элемента обогрева передних сидений;
— выключатель зажигания;
— предохранитель цепи фонарей заднего противотуманного света;
— предохранитель цепи элементов обогрева передних сидений;
— предохранитель цепи блокировки замков дверей;
— лампа подсветки передней пепельницы;
— реле зажигания;
— прикуриватель;
— лампа освещения вещевого ящика;
— выключатель лампы освещения вещевого ящика;
— электродвигатель вентилятора отопителя;
— дополнительный резистор электродвигателя отопителя;
— переключатель вентилятора отопителя;
— лампа подсветки переключателя отопителя;
— лампа подсветки рычагов отопителя;
— моторедукторы электростеклоподъемников передних дверей;
— переключатель электростеклоподъемника правой передней двери(расположен в правой двери);
— моторедукторы блокировки замков передних дверей;
— провода для присоединения к правому переднему громкоговорителю;
— моторедукторы блокировки замков задних дверей;
— провода для присоединения к правому заднему громкоговорителю;
— блок управления блокировкой замков дверей;
— провода для присоединения к радиоаппаратуре;
— выключатель очистителей фар*;
— выключатель элемента обогрева заднего стекла;
— реле включения фонарей заднего противотуманного света;
— колодка для подключения к элементу обогрева правого переднего сиденья;
— выключатель фонарей заднего противотуманного света;
— выключатель элемента обогрева правого переднего сиденья;
— выключатель противотуманных фар*;
— выключатель ламп наружного освещения;
— выключатель элемента обогрева левого переднего сиденья;
— колодка для подключения к элементу обогрева левого переднего сиденья;
— провода для присоединению к левому переднему громкоговорителю;
— переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
— переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
— провода для присоединения к левому заднему громкоговорителю;
— боковые указатели поворота;
— выключатели плафона на стойках передних дверей;
— выключатели плафона на стойках задних дверей;
— плафон;
— плафон индивидуального освещения салона;
— колодка для подключения к жгуту проводов электробензонасоса;
— выключатель лампы освещения багажника;
— комбинация приборов;
— лампа освещения багажника;
— блок индикации бортовой системы контроля;
— маршрутный компьютер*;
— колодка для подключения жгута проводов системы управления двигателем;
— задние наружные фонари;
— задние внутренние фонари;
— колодки для подключения к элементу обогрева заднего стекла;
— фонари освещения номерного знака;
— дополнительный сигнал торможения, расположенный на спойлере.

Система давления

Насос, как известно, нужен для создания давления в топливной системе. Чтобы поставить правильный диагноз или же вовсе исключить насос, придется выполнить замеры давления. Итак, нормальное давление на холостом ходу – 2,6 атмосфер, при включенном зажигании – от 3, без трубки регулятора – 3,3, с пережатым сливом – 7. При нажатии на педаль газа нормальное давление будет составлять от 3 до 2,5 атм.

Если при включении зажигания стрелка манометра находится около нуля, значит, сломан регулятор давления. При давлении на газ стрелка около нуля – неисправен бензонасос. Когда она плавно ползет вверх, стоит взглянуть, в каком состоянии фильтр бензонасоса ВАЗ-2114.

Подключение к электронной системе авто

Начало работ с электронной системой

Для подключения фишки бензонасоса к электронной системе автомобиля необходимо следовать нескольким простым шагам.

В первую очередь, необходимо приобрести соответствующую фишку с нужной распиновкой. После этого необходимо подключить фишку к соответствующим клеммам, следуя инструкции.

После этого необходимо настроить электронную систему автомобиля, чтобы она могла работать с новой фишкой. Для этого можно использовать специализированное программное обеспечение, доступное в сервисных центрах или у дилеров одной из марок автомобилей.

Предосторожности при работе с электронной системой

Подключение фишки бензонасоса к электронной системе автомобиля может быть опасно, если не следовать правилам техники безопасности.

Перед началом работ с электронной системой автомобиля необходимо отключить зажигание и отсоединить минусовой провод от аккумулятора, чтобы предотвратить короткое замыкание.

Также необходимо соблюдать аккуратность при подключении клемм и не допускать оставления проводов или частей оборудования в зоне доступа пассажиров автомобиля.

Результат процедуры подключения

После процедуры подключения и настройки фишки бензонасоса к электронной системе автомобиля, автомобиль становится готовым к использованию и может полноценно работать в соответствии с заданными параметрами работы.

В случае возникновения проблем, связанных с работой фишки бензонасоса, рекомендуется обращаться к квалифицированным специалистам для выявления и устранения проблемы.

Шаги по подключению фишки бензонасоса к электронной системе автомобиля ВАЗ 2114

1. Определение распиновки фишки

Перед подключением фишки бензонасоса к электронной системе автомобиля ВАЗ 2114 необходимо определить распиновку фишки. Обычно распиновка фишки бензонасоса указана в инструкции или руководстве пользователя.

2. Соотнесение распиновки фишки с электронной системой автомобиля

После определения распиновки фишки необходимо соотнести ее с электронной системой автомобиля. Также следует убедиться в совместимости фишки бензонасоса с электронной системой автомобиля.

3. Подготовка к подключению фишки

Для подключения фишки бензонасоса к электронной системе автомобиля ВАЗ 2114 необходимо подготовить соответствующие инструменты и материалы, такие как провода, контакты и термоусадочные трубки.

4. Подключение фишки бензонасоса к электронной системе автомобиля

После подготовки необходимых материалов можно начинать подключение фишки бензонасоса к электронной системе автомобиля. Сначала необходимо подключить провода к контактам фишки, затем соединить провода с соответствующими контактами электронной системы автомобиля. После подключения рекомендуется проверить работу бензонасоса.

5. Зафиксировать подключение фишки

После проверки и убедившись в правильности подключения фишки бензонасоса к электронной системе автомобиля, необходимо зафиксировать провода и контакты, используя термоусадочные трубки. Это позволит защитить подключение от повреждений и обеспечить его надежность.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

Провода «массы» бензонасоса прикреплён к кузову саморезом

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

При выкручивании золотника из штуцера может брызнуть топливо

Соедините манометр со штуцером при помощи шланга и хомутов

Схема подключения

Для правильного подключения колодки реле бензонасоса на ВАЗ 2114 необходимо знать расположение проводов и их функции. Это поможет избежать ошибок и обеспечить нормальную работу системы.

Расположение проводов в колодке реле бензонасоса ВАЗ 2114:

Порядковый номер	Цвет провода	Функция
1	Красный	Постоянный плюс (+) от аккумулятора
2	Коричневый	Подключение к бензонасосу
3	Черный	Масса
4	Белый	Подключение к автомобильной электросети

Схема подключения колодки реле бензонасоса ВАЗ 2114 представлена следующим образом:

1. Подсоедините красный провод колодки к постоянному плюсу аккумулятора.
2. Второй провод (коричневый) соедините с бензонасосом.
3. Черный провод подключите к массе автомобиля.
4. Последний провод (белый) соедините с автомобильной электросетью.

После подключения следует проверить работу системы, убедиться, что бензонасос работает корректно и подаёт топливо в двигатель.
