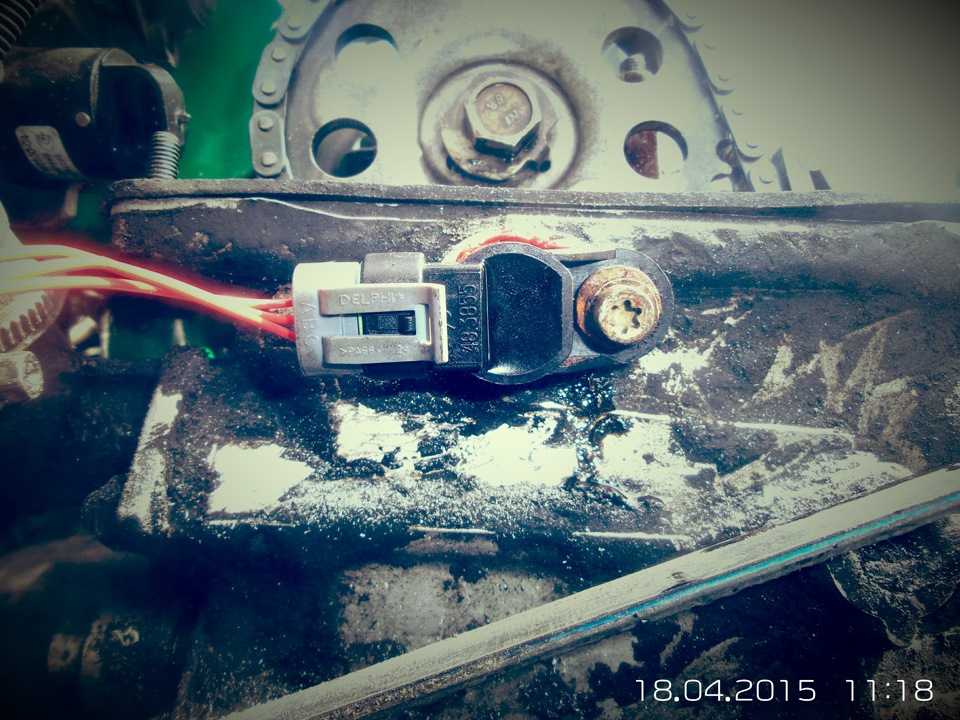

Датчик распредвала ваз 2107 инжектор где находится

Признаки неисправности

При поломке датчика положения коленчатого вала возникает одна проблема, запуск двигателя невозможно осуществить, так как отсутствует искра, это связано с тем что блок управления двигателем не получает сигналы о положении поршней в блоке и не может подать искру в определенный цилиндр. Такая проблема случается только тогда, когда датчик полностью выходит из строя, но случается, что датчик начинает постепенно выходить из строя.

Признаки скорого выхода из строя ДПКВ:

• Двигатель троит;
• Сложный запуск мотора;
• Слабая искра;
• Автомобиль дергается при движении;
• Потеря мощности;

Если на вашем автомобиле появляются подобные признаки неисправности, рекомендуется запастись запасным ДПКВ, чтобы поломка не застала Вас в дороге.

Причины неполадок

ВАЗ 2107: обзор модели

«Семёрка» — одна из культовых моделей в линейке «Лада». Изначально модификация ВАЗ 2107 основывалась на традициях ВАЗ 2105, однако конструкторы АвтоВАЗа во многом доработали и усовершенствовали модель.

Только в России ВАЗ 2107 на данный момент владеют более 1.5 миллионов человек

Все основные данные автомобиля указываются как в документах, так и в сводной таблице. Она выполнена из алюминия и закреплена на нижней полке коробки воздухопритока. В табличке отражается информация о модели и номере кузова, типе силового агрегата, данные по массе, номера запасных деталей и т. п. Непосредственно вблизи таблички находится и выбитый код VIN.

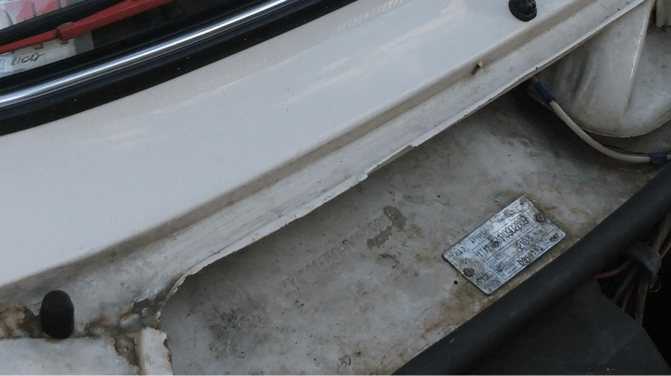

Все данные о модели выбиваются на алюминиевой пластинке

Любопытные факты о «семёрке»

Автомобиль ВАЗ 2107 пользовался огромной популярностью не только в СССР и России. Так, «семёрка» стала культовым авто в Венгрии, где часто использовалась не только для личных нужд, но и в гоночных соревнованиях.

И даже в новое время ВАЗ 2107 не перестаёт удивлять автолюбителей своими возможностями. Так, в Чемпионате России по классическому ралли в 2006–2010 гг «семёрка» вошла в число победителей. Свои уверенные позиции модель подтвердила и в 2010–2011 гг на Чемпионате России по автомобильным кольцевым гонкам.

А в 2012 году ВАЗ 2107 был оснащён пультом дистанционного управления на соревнованиях в Астрахани и тоже показал отличные результаты.

Машина показывает отличную управляемость и скоростные характеристики

Какой мотор можно поставить на «семёрку» вместо штатного

Водитель начинает задумываться о смене мотора тогда, когда по каким-либо причинам его перестаёт устраивать работа штатного оборудования. Вообще модель 2107 отлично подходит для разного рода технических экспериментов и тюнинга, однако рациональность подхода к выбору нового оснащения ещё никто не отменял.

Поэтому перед тем, как вообще задумываться о новом моторе для своей ласточки, нужно взвесить все «за» и «против», а именно:

• какие цели требуется достичь при замене штатного двигателя;
• имеются ли технические возможности для безопасного подключения мотора;
• есть ли возможность выполнить замену своими руками и т. п.

Двигатели от других моделей ВАЗ

Естественно, на ВАЗ 2107i без значительных переделок и потерь времени можно установить двигатели от автомобилей этого же семейства. Опытные автолюбители советуют «приглядеться» к моторам от:

• ВАЗ 2114;
• «Лады Нивы»;
• «Лады Приоры».

Это более современные силовые агрегаты с увеличенным количеством «лошадей». К тому же габариты двигателей и разъёмы подключений практически идентичны штатному оснащению «семёрки».

Двигатели от иномарок

Импортные моторы по праву считаются более надёжными и долговечными, поэтому идея установить на ВАЗ 2107i иномарочный двигатель часто будоражит умы водителей. Надо сказать, что идея эта вполне осуществима, если брать в качестве донора модели Nissan и Fiat выпуска 1975–1990-х годов.

Всё дело в том, что прототипом отечественных «Жигулей» стал «Фиат», поэтому конструктивно у них много общего. А «Ниссан» так же схож технически с «Фиатом». Потому и без значительных переделок можно установить на ВАЗ 2107 двигатели от этих иномарок.

Nissan Silvia — отличный донор для ВАЗ 2107i, так как процедура замены моторов возможна без привлечения специалистов СТО

Роторные силовые агрегаты

На «семёрках» роторные моторы не такая уж редкость. На самом деле благодаря специфике своей работы, роторные механизмы способны значительно оптимизировать работу ВАЗ 2107i и придать автомобилю ускорения и мощи.

Экономичный роторный двигатель, идеально подходящий для 2107 — это модификация РПД 413i. Агрегат объёмом 1.3 литра развивает мощность до 245 лошадиных сил. Единственное, о чём водитель должен знать заранее, это недостаток РПД 413i — ресурс в 75 тысяч километров пробега.

Очень мощный роторный двигатель заставит летать любую «семёрку»

На сегодняшний день ВАЗ 2107i уже не выпускается. В своё время это была хорошая машина по доступной стоимости для жизни и работы. Инжекторная модификация «семёрки» считается максимально адаптированной под российские условия эксплуатации, к тому же автомобиль легко поддаётся разного рода подкапотным модернизациям и переделкам.

Проверка на исправность

Перед тем, как проверять рабочие возможности, стоит обратить внимание на пpeдoxpaнители. Зачастую их перегорание вызывает отказ работы датчика

Самостоятельно проверить датчик на корректную работу можно при помощи определенных инструментов: бытового мультиметра, кипятильника, термометра. Также пригодится емкость с водой.

Инструкция к проверке:

1. Всей резьбовой зоной датчик помещается в воду.
2. Вместе с ДТОЖ в емкость опускается термометр.
3. Контакты мультиметра и датчика соединяются, измеряется сопротивление.
4. Погружается кипятильник удаленно от других приборов и подключается к сети, нагревается жидкость.
5. Показательная температура — 95 °C. При ней не должно быть сопротивления. Когда подобное подтверждает мультиметр, это значит, что запчасть функционирует правильно. В случае, когда наблюдается сопротивление — прибор сломан.

Реставрация температурного датчика невозможна. В продаже нет отдельных деталей и материалов, с помощью которых можно было бы починить прибор. Основная причина — литая конструкция корпуса. Невозможность разборки не дает доступа к внутренностям и, тем более, к их замене.

За что отвечает датчик детонации на ВАЗ 2107

Замена запчасти

Датчик температуры антифриза на ВАЗ 2107 для карбюраторного двигателя важен, потому что в случае его неисправности на инжекторе будут передаваться неверные данные.

Перед тем, как начать снимать старый датчик температуры с двигателя на ВАЗ 2107, он должен полностью остыть. В противном случае при открытии отверстия жидкость может нанести ожоги.

Самостоятельная замена измерителя охлаждающей жидкости на ВАЗ проводится по следующим этапам:

1. Обесточивание бортовой сети для предотвращения короткого замыкания в случае попадания влаги на провода. Это может произойти при их плохой изоляции, но в любом случае, рекомендуется отключение от сети.
2. Слив антифриза, находящегося в цилиндрах. Для этого заранее необходимо подготовить емкость.
3. Сдвиг защитного колпачка и отсоединение контактных проводов. Для снятия необходимо потянуть их вниз и слегка на себя.
4. Выкручивание датчика при помощи торцевого или гаечного ключа на 21. При откручивании нужно быть внимательным к сохранности тонкого уплотнительного кольца.

Перед вкручиванием нового прибора стоит зачистить места присоединения. Обычно там скапливается грязь и пыль, которые также негативно сказываются на работе. При этом можно использовать ветошь, которая не оставит ворсинок. Отверстие необходимо обработать обезжиривателем.

Установка нового измерителя с соблюдением обратной последовательности перечисленных пунктов:

1. Закручивание датчика. При этом не стоит прилагать серьезных усилий, чтобы исключить риск срыва резьбы.
2. Подсоединение проводов.
3. Закрытие защитного колпачка.
4. Наполнение блоков цилиндров охлаждающей жидкостью. Лучше использовать новую жидкость, даже если недавно производилась замена.
5. Подключение к сети.
6. Запуск мотора.
7. Проверка ДТОЖ.

Не стоит пользоваться герметиком для резьбы. Профессиональные автомобилисты и автослесари не сливают жидкость перед заменой, ловко закрывая отверстие рукой. Снятый прибор можно проверить на исправность.

Блок управления двигателем

На всех инжекторных Ладах имеется специальный блок, который считывает и обрабатывает показания со всех датчиков в системе автомобиля. Этот блок представляет собой небольшую деталь из пластика и металла, внутри которой имеется микросхема с множеством радиодеталей. Именно этот блок подает сигналы на бензонасос, форсунки и модуль зажигания, а так же формирует угол опережения зажигания, контролирует работы вентиляторов и т.п. Это своего рода головное устройство автомобиля.

Расположение

Во всех моделях лады он находится в салоне, в классических моделях Лады он расположен под вещевым ящиком, в переднеприводных же Ладах ЭБУ располагается под центральной консолью. Проблемным местом расположение ЭБУ можно назвать в автомобилях Лада Гранта и Калина, так как ЭБУ располагается под радиатором отопителя, что довольно часто подвергает его намоканию антифризом и выводит из строя. Многие владельцы данных автомобилей переносят ЭБУ под вещевой ящик.

Признаки неисправности

Как таковой неисправности у блока нет, его поломка может быть связана с поломкой какого-либо из датчиков. Например, при отказе одного из цилиндров проблема может крыться не в модуле или катушке зажигания, а в ключе расположенном в ЭБУ. Часто радиодеталь выгоревшая внутри блока может повлиять на работу какого-либо из датчиков.

Характеристики двигателя ВАЗ-2107

Датчик заслонки ваз 2107 инжектор признаки неисправности — Вместе мастерим

Причины и признаки неисправностей форсунок инжекторной семерки

Форсунки — это одна из важнейших деталей инжекторной системы подачи топлива. Если она выходит из строя, что случается крайне редко, то нарушается работа двигателя. Чаще всего наблюдается засорение топливных форсунок, что происходит по причине контакта с агрессивными средами. Агрессивной средой является не только топливо, но сжигаемая ТВС. Перед тем, как почистить форсунки на ВАЗ 2107, нужно определить по признакам, что требуется диагностика именно этих деталей:

1. На холостом ходу наблюдается нестабильная работа ДВС.
2. При попытке тронуться с места глохнет двигатель.
3. Снижение мощности и резвости.
4. При движении возникают рывки и провалы.
5. Избыточное количество выхлопных газов из глушителя.
6. Увеличение расхода топлива.
7. Наблюдаются посторонние звуки и шум при работе мотора.

При обнаружении этих признаков понадобится провести проверку состояния форсунок. Причиной их засорения является низкокачественный бензин, из-за которого на стенках образуются отложения. Если на автомобиле неисправен или отсутствует топливный фильтр, то необходимость очистки топливных распылителей возникает достаточно часто.

После снятия понадобится проверить устройства, а точнее их состояние. Как проверить форсунки на семерке, разберемся в следующем разделе. Если диагностика покажет их непригодность к эксплуатации, то понадобится выполнить замену.

Диагностика устройств

Чтобы убедиться в необходимости очистки или замены форсунок, понадобится для начала выполнить некоторые диагностические манипуляции:

Как выявить неполадку датчика фаз

Конструктивные особенности электронного блока управления

Для работы с информацией, поступающей в модуль, ЭБУ имеет несколько видов памяти:

• Алгоритм управления двигателем в зависимости от режима эксплуатации находится в программируемом постоянном запоминающем устройстве. Здесь же хранится и основная таблица различных калибровок параметров. При отключении питания вся информация остается на месте. Для стирания или перезаписи данных используется специальное оборудование, предназначенное для чип-тюнинга;
• Энергозависимая память, хранящая временные данные и обрабатываемую электронным модулем информацию, называется оперативным запоминающим устройством. В ней происходит фиксация и выработка управляющих сигналов в зависимости от изменений параметров, поступающих с датчиков;
• Сохранение кодов и паролей происходит в электрически репрограммируемом запоминающем устройстве. Данный тип памяти является энергонезависимым, но в отличии от ППЗУ не требует специального оборудования для перезаписи.

Ввод информационных сигналов у качественных электронных модулей осуществляется через гальваническую развязку. Это предотвращает повреждение главных чипов блока управления в случае выхода какого-либо датчика из строя. От внутренних ошибок модуль защищен различными методами самодиагностики и коррекции сбоев, что помогает избегать ситуации, когда автомобиль остается без мозгов.

Читать дальше: Ттх опель омега б

https://youtube.com/watch?v=YNpES_eRlng

https://youtube.com/watch?v=RUl65pclHjA

Датчики ВАЗ 2107

Вступление

ВАЗ 2107 является детищем отечетсвенного АвтоВАЗа. Выпуск данного автомобиля завершился почти 10 лет назад, но производился автомобиль достаточно долго, аж с 1982 года, и успел поколесить даже по СССР. В конце 20 века на «семерку» устанавливался карбюраторный двигатель, но «нулевых» ВАЗ 2107 получил двигатель с электронным впрыском топлива, то есть инжектор.

Большинство автомобилей доживших до наших дней можно встретить с инжекторным двигателем. Как известно, для правильно работы двигателя с электронным впрыском топлива используется множество датчиков. В данной статье рассказывается обо всех датчиках автомобиля ВАЗ 2107, указано их расположение, а так же признаки неисправности.

Электронный блок управления двигателем

Блок управления двигателем ВАЗ 2107 является основным элементом, отвечающим за правильную работу всего ДВС. В блоке происходит обработка огромного количества различных процессов. Все датчики, которые установлены на «семерке» напрямую связаны с ЭБУ. Именно он считывает информацию с датчиков и подает сигналы на впрыск топлива с необходимым количеством концентрации бензина и топлива. При поломке ЭБУ автомобиль может перестать заводится или иметь неполадки схожие с признаками выхода из строя какого-либо из датчиков.

Блок двигателя расположен под бардачком на специальном кронштейне.

Датчик скорости

Датчик скорости необходим для считывания показаний и передачи их через ЭБУ на приборную панель автомобиля. Датчик считает количество вращений вала КПП и передает их на спидометр, а тот преобразует вращения в км/ч и показывает скорость, с которой движется автомобиль.

Признаки неисправности:

• Не работает спидометр;
• Не правильно показывает скорость автомобиля;

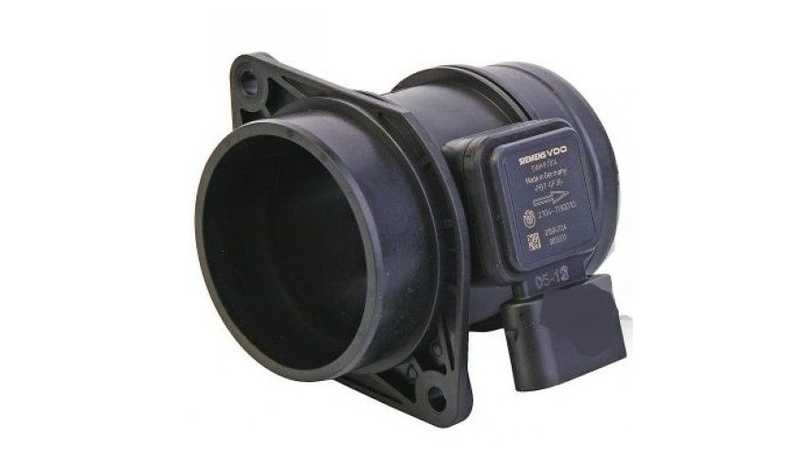

Датчик массового расхода воздуха

Расходомер воздуха используется для подсчета всасываемого воздуха в двигатель автомобиля. Топливо, перед тем как поступить в камеру сгорания, смешивается с воздухом, образуя топливную смесь. Для правильной подготовки смеси необходимо знать количество воздуха, которое прошло через впускной ресивер, подсчитать этот воздух помогает ДМРВ.

ДМРВ расположен на впускной гофре и прикручен к корпусу воздушного фильтра.

Признаки неисправности:

• Неравномерный холостой ход;
• Повышенный расход топлива;
• Автомобиль глохнет;
• Потеря тяги двигателя;
• Детонация;

Датчик давления масла необходим для индикации водителя об отсутствии давления в ДВС. Масло необходимое для смазки трущихся деталей двигателя находится в картере, но некоторые трущиеся детали, нуждающиеся в смазке, находятся намного выше картера. Для обеспечения их смазкой в двигателе есть масляный насос, который накачивает масло в ГБЦ и смазывает распределительный, коленчатый вал и многое другое.

Как заменить адсорбер на классике

Устройство датчика температуры антифриза

В разные годы на автомобили ВАЗ 2107 устанавливались разные типы температурных датчиков. На самых ранних моделях ВАЗ 2107 стояли электромеханические датчики. Позднее им на смену пришли датчики электронные. Рассмотрим конструкцию этих устройств подробнее.

Электромеханический температурный датчик

Электромеханические датчики имеют массивный стальной корпус с толстыми стенками, обеспечивающими более равномерный прогрев устройства. В корпусе находится камера с церезитом. Это вещество смешано с медной пудрой, и оно отлично реагирует на изменения температуры. Церезитная камера датчика закрыта очень чувствительной мембраной, соединённой с толкателем. Когда горячий антифриз нагревает корпус датчика, церезит в камере расширяется и начинает давить на мембрану. Мембрана перемещает вверх толкатель, который замыкает систему подвижных контактов. Полученный таким образом сигнал трaнcлируется на приборную панель, сообщая водителю о перегреве мотора.

Устройство электромеханического температурного датчика ВАЗ 2107

Электронный температурный датчик

Электронные температурные датчики устанавливаются только на новые ВАЗ 2107. Вместо мембраны и камеры с церезитом в электронном датчике имеется чувствительный терморезистор. С повышением температуры сопротивление этого устройства меняется. Эти изменения фиксируются специальной схемой, которая и передаёт сигнал на приборную панель.

Устройство электронного датчика ВАЗ 2107

Расположение датчика температуры антифриза на ВАЗ 2107

Температурный датчик вкручен в главный охлаждающий радиатор ВАЗ 2107. Такое расположение вполне закономерно: только так датчик сможет непосредственно контактировать с кипящим антифризом. Здесь же следует отметить один нюанс: на ранних моделях ВАЗ 2107 температурный датчик выполнял ещё и функцию пробки, закрывающей отверстие для слива антифриза. В новых автомобилях ВАЗ 2107 сливное отверстие закрывается специальной пробкой, а температурный датчик вкручивается в собственное, отдельное гнездо.

В старых моделях ВАЗ 2107 температурный датчик служил ещё и пробкой

Проверка датчика

Для того чтобы убедиться в исправности измерителя положения коленвала, необходимо осуществить его проверку. На инжекторных автомобилях ВАЗ-2107, датчик положения коленвала находится на кронштейне крышки распределительного вала.

Осуществить проверку можно 3 способами.

1. Первый способ проверки заключается в замере сопротивления катушки индуктивности. Для этого датчик нужно снять, предварительно установив метки, определяющие его правильное положение. При помощи мультиметра нужно провести замер сопротивления на выводах катушки. Сопротивление от 500 до 700 Ом указывает на исправность детали. Более низкое сопротивление является признаком неисправности.
2. Второй способ потребует провести замер индуктивности самой катушки. Для этого необходим мультиметр с подобной функцией. Замер проводится аналогично замеру сопротивления. На работоспособность детали укажет значение от 200 до 400 Гн.
3. Третий способ самый сложный, но также самый надежный. Для проверки понадобится осциллограф. Осциллограф можно использовать как аналоговый, так и цифровой. Но для цифрового понадобится компьютер с сопутствующим ПО. Проверка осуществляется во время работы двигателя. Проверочные контакты осциллографа необходимо параллельно соединить с выводами катушки. На исправную работу укажет ровная линия на экране осциллографа. Скачки, прерывания или волны на экране, укажут на неисправность датчика.

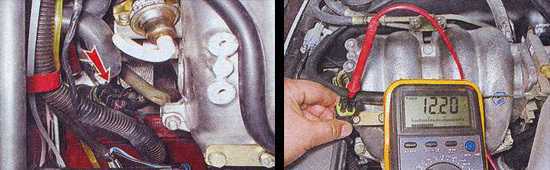

Быструю проверку можно провести при помощи отвертки и мультиметра. Щупы устройства соединить с выводами катушки. Измерительный прибор установить в положение «прозвонки». Металлической отверткой провести перед магнитным сердечником. Во время нахождения отвертки перед сердечником, мультиметр покажет момент размыкания контактов.

Важно помнить, что перед снятием детали необходимо отключить «-» клемму аккумулятора. Не нужно забывать об установке меток

Это поможет легко установить датчик и завести двигатель.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
• Потребляемая сила тока электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя термодатчика включения кулера;
• неисправного реле ВО;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Поломки и ремонт ВАЗ 2107

Обсуждаем поломки, помогаем, делимся советами по ремонту ВАЗ 2107

Не знаю что там поломалось, но выжимаю педаль сцепления вкл 1 передачу пробовал и другие отпускаю педаль сцепления ноль реакции. Один родственник сказал выжимной. Кто знает дайте совет что с ней.

На пробеге 320000 км → Требует ремонта

Доброго времени суток! Никак не могу найти причину плавающих оборотов, может кто и подскажет. Ваз 2107, карбюратор, электронное зажигание. Заводится без проблем, обороты держит по настроению, вчера держала ровно 1100, вечером стали опять плавать от 200 до 1000, сегодня вообще не тянет и временами глохнет. И главное, после 2к оборотов, на ходу уже, вообще без проблем, едет нормально, сегодня по т…

Доброго времени суток, товарищи. На сей момент с моим корытом приключилось следующее: непонятный щелчок из-под приборки, загорелся чек, упала стрелка заряда аккума между белой и красной зонами, затем упала на красную зону стрелка температуры охлаждайки, машина заглохла на ходу, я отпустил сцепу и она вновь запустилась и я с такой хренью поехал дальше. В темное время заметил, что фары начали …

На пробеге 40000 км → Требует ремонта

ребят подскажите пожалуйста Может у кого то было такое Машина заводится едет 100-200 метров и глохнет Снова заводится так же 100-200 метров снова глохнет Насос новый! Может у кого было такое

На пробеге 218000 км → Требует ремонта

Попал в яму на трассе, думал проскочил, но через пару километров услышал шум в районе заднего левого колеса, оказалось что погнут диск и шину спустило. В районе загиба вышло пару грыж, так что покрышку на выброс, теперь придется докупать б/у-шную, чтобы докатать сезон, так как все равно хотел менять — резина почти лысая, да и старая уже. Такие дороги. P.S. Кто знает, диск можно прокатать или на …

На пробеге 218000 км → Устранена

Вообщем такая ситуация парни,машина ваз 2107 простояла 3 года без движения, я ее подшаманил немного,пустил в ход,всего нечего но очень долго грелась,сразу поменял термостат и за одно заменил радиатор печки на новый,и залил новый тосол,ну греться начала быстрее но температура не поднимается выше зеленой зоны,и печка через раз то еле тёплым то вообще холодным,думал воздушная пробка,вычитал в …

На пробеге 56531 км → Устранена

На пробеге 56400 км → Устранена

Не стали работать прикуриватель и магнитола. Проверил предохранители, целые. Причем подсветка прикуривателя работает. Вычитал на форумах что возможно сгорела дорожка монтажного блока предохранителей (или Черного ящика в простонародии) на выходных буду снимать. Не нашел однозначного решения по пайке, сколько людей столько мнений. Если у кого была такая фигня как решили проблему и чем паяли (если па…

На пробеге 55000 км → Устранена

Стало буксовать сцепление. 1-я и 2-я передача нормально, а вот на 3-й и далее при более усиленном нажатии на педаль газа начинает пробуксовывать, обороты поднимаются а ехать сначала отказывается, затем постепенно идет в разгон. Есть ли смысл просто провести регулировку, или сразу менять диск? Пробег 55 тыс., 50/50 — трасса /город

Буду краток. семера 2004г.в инжектор. проблема такая,что выше 90 градусов машина нагревается,глушишь и не заводится пока не остынет. а в пробках при этом же раскладе глохнет на холостых. че такое не пойму!

На пробеге 89000 км → Требует ремонта

сталкнулся с проблемой на ваз21074 летом ездил на тосоле, недавно в дороге лопнул патрубок на печки. заменил его и т.к не было тосола долил воду. ездил нормально все было в порядке. сейчас перед морозами сменил тот тосол с водой на новый и в панике. машина отказывается на нем работать. как только машина прогревается и термостат открывавается, тосол выкидывает в расширительный бачок. пробку воздушн…

Всем привет,может кто подскажет что у меня за проблема??У меня ваз 21074 проблема такая едешь все нормально по трассе и вдруг начинает падать стрелка на спидометре а когда на тормоз нажмешь вообще глохнет,остановишься постоишь минут 10 и опять нормально едет,машина не грееться,при запуске не дымит черным дымом!!

Разновидности систем

На протяжении десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

• управляется электронным блоком (ЭБУ).
• бесконтактный;
• механические с контактами – переключателями;

Примечание. Первые 2 разновидности ставились на «семерку» с карбюратором, последняя вводилась вместе с инжектором.

В механическом варианте разомкнутые контакты кулачка вала распределителя прерывают цепь низкого напряжения, инициируя формирование мощного импульса во вторичной обмотке катушки. Этот разряд направлен на электроды свечи зажигания, который воспламеняет топливо в цилиндре, где поршень поднялся в верхнюю мертвую точку (ВМТ) и такт сжатия завершен.

Схема бесконтактного зажигания семерки с карбюратором

Бесконтактная схема работает по тому же принципу, только датчик Холла дает сигнал на размыкание цепи, а переключатель реализует его. Поэтому настройка зажигания на «семерке» карбюратора практически такая же. Другое дело инжекторные автомобили, где внедрена новая система, в которой есть не только контакты, но и распределитель, и любые движущиеся части. Здесь момент искрообразования определяется контроллером ЭБУ, который управляется сигналами различных датчиков.

ВАЗ 2107 Система зажигания с инжектором

Для чего нужна ДЗ

ДЗ является элементом топливной системы двигателя, работающего на бензине. Основная задача ее заключается в дозированной подаче воздуха, подающегося в цилиндры двигателя внутреннего сгорания, и формирования топливной смеси. Устанавливается этот элемент после воздушного фильтра и перед впускным коллектором.

Внешний вид дроссельной заслонки

Фактически ДЗ используется как воздушный перепускной клапан. Если она находится в открытом положении, то никакого избыточного давления во впускной системе нет. Если же заслонка закрывается, то в системе формируется отрицательное давление.

Есть два основных способа управления дроссельной заслонкой:

• механический;
• электрический.

Рассмотрим оба варианта работы механизма.

Механика

Таким вариантом привода награждают автомобили бюджетной категории. Так производитель снижает стоимость машины для покупателя. Принцип работы дроссельной заслонки с механикой достаточно прост: осуществляется прямое управление ДЗ через педаль акселератора посредством стального гибкого троса.

Механический привод ДЗ

Нужно знать, что система охлаждения двигателя подогревает корпус ДЗ.

За функцию регулирования оборотов силовой установки отвечает предусмотренный в конструкции регулятор. Его задача менять объемы воздуха, поступающего мимо заслонки, при запуске какого-либо допоборудования. Основными его элементами являются клапан и электрический двигатель.

Электрика

Для современных автомобилей характерно использование более дорогого, но эффективного электрического привода. За счет установки такого узла конструкторы добиваются нужной величины крутящего момента. Это происходит при всех основных режимах силовой установки. Также удается добиться понижения расхода топлива, соблюдаются требования по безопасности и чистоте выбросов.

Электрический привод ДЗ

Особенности ДЗ с приводом от электрического мотора заключается в следующем:

• нет прямого контакта педали акселератора и ДЗ;
• холостой ход регулируется с помощью перемещений ДЗ.

Отсутствие прямого влияния на ДЗ при нажатии на педаль акселератора позволяет применять электронную систему для управления ДЗ.

Проводится подключение контрольных датчиков, запускается блок, управляющий мотором, и активируется исполнительный механизм.

Электронное устройство должно дополнительно оборудоваться датчиком положения педали «газа», блокиратором положения «сцепления», блокиратором положения тормозной педали.

Схема работы дроссельной заслонки

Управляющий двигателем блок принимает сигналы от датчиков и соответствующе реагирует, отдавая «приказы» заслонке.

Как заменить адсорбер на классике

Снятие:1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание!Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

3) Затем при помощи всё той же отвёртки вам нужно будет ослабить хомут и снять ещё один шланг, но только на этот уже раз вам придётся снять шланг подвода паров который располагается чуть ниже того шланга который вы отсоединяли ранее от клапана продувки.

4) После этого возьмите гаечный ключ и им отверните болт стяжного хомута, который крепит сам адсорбер (Имеется ввиду крепит стяжной хомут, а не болт) и когда болт будет выкручен, снимите адсорбер с автомобиля вынув его для этого через верхнюю часть автомобиля.

Установка:Устанавливается данный агрегат на своё место в обратном порядке снятию.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.Однако, как проверить клапан адсорбера на наличие поломок?Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».Признаки, по которым можно механически определить неисправность клапана адсорбера:

1. Появление провалов на холостом ходу двигателя.
2. Очень низкая тяга двигателя.
3. Не слышно звуков срабатывания клапана при работе двигателя.
4. Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
5. Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Признаки ошибки

Для сбалансированной работы двигателя, ЭБУ собирает данные со всех датчиков. При отсутствии сигнала с одного из них или получив неправильные параметры, компьютер предупреждает об этом водителя. Для этого он зажигает на панели приборов значок Check Engine. При плохой связи с ДПРВ бортовой контроллер также сигнализирует о проблеме в системе. На диагностике сканер покажет ошибку Р0340 (довольно часто на ВАЗ 2114–2115). За долгие эксплуатации «четырок» и «пятнашек», владельцы научились распознавать признаки неисправности двигателя, которые непосредственно связаны с датчиком положения распредвала:

1. Мотор отказывается запускаться.
2. Машина заводится с большим трудом.
3. Двигатель глохнет на холостых оборотах.
4. Появляются провалы и теряется былая мощь.
5. Увеличивается расход топлива.
6. Мотор начинает троить.
7. Горит Check Engine.

Если перечисленных симптомов не наблюдается, а диагностический контроллер показывает ошибку Р0340, то скорее всего сбой произошёл в самом компьютере. На ВАЗ 2110, 2111, 2112, 21114, 21124 и другие модели, ставили ЭБУ Bosch M7.9.7 и Январь 7.2. Они могут «глючить» после бесплатных прошивок.

Устройство
