Электросхема на инжекторный уаз (буханка)

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована. А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор. Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

В базовой комплектации приборная панель не выглядит впечатляюще, поэтому большинство водителей решается обновить ее внешность. На панель устанавливается цельная накладка, которая делает ее визуально интереснее. Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер. Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Выпуск 1965 — 1984 годов

Если говорить о начале производства, то та схема электрооборудования УАЗ 452 продержалась на конвейере до 1984 года. В данный период множество деталей в схеме было позаимствовано из других моделей. Также довольно большое количество деталей можно было назвать экспериментальными. Однако, как показало будущее, такая простота вылилась в чрезвычайную надежность во время эксплуатации.

В те годы довольно сложной задачей было найти необходимые элементы и детали. Особенно актуальной эта проблема была в системах зажигания и освещения. Поэтому решением стало заимствование деталей у предшественников. Так, у ГАЗ 69 был взят ножной переключатель света.

Фары Буханки достались ей от ГАЗ 24. Система зажигания была скопирована с небольшими изменениями у Волги. Поэтому неудивительно, что от Волги производители ГАЗ 452 также позаимствовали и мотор. Что касается электросхемы, то все было очень примитивно и просто, но при этом практично и надежно. К тому же цена вопроса явно оправдывала такую простоту.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электропроводка отечественной Буханки

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

В качестве массы используется кузов транспортного средства.
Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
Позволяет защитить салон авто от проникновения грязи и пыли.
Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Электрическая схема автомобиля УАЗ

Особенности оборудования в схеме

Начало производства автомобиля УАЗ осложнилось для конструкторов Ульяновского завода поиском качественных комплектующих. Особенно эта проблема относится к системам освещения и зажигания, поэтому инженеры предприятия вынуждены были использовать нестандартные решения для налаживания серийного производства.

Поэтому в схему электропроводки УАЗ буханка с карбюратором включен переключатель оптики с более старого автомобиля ГАЗ-69.

Отечественные автомобили время от времени озадачивают пользователей проблемами с электрооборудованием. Если электропроводка вашего УАЗика функционирует некорректно, придется проверять не только ее, но и остальные элементы схемы.

В первую очередь проверяется работоспособность предохранителей, расположенных в монтажном узле. Затем проверяется целостность ламп, и тестером прозванивается электрическая часть.

Элементы электросхемы

Электросхема отечественного УАЗика проста, поскольку относится к однопроводному типу. Стандартная схема проводки УАЗ «буханка» с карбюратором имеет следующие особенности:

автомобильный кузов служит массой,
схема электрооборудования УАЗ-буханки с карбюратором и исполнительные элементы оснащены подключенным к корпусу минусовым выводом.

Вторая особенность считается специалистами несовершенством данной схемы.

Владелец автомобиля обязан определять периодически целостность и окисление контактов. Если оно произошло, поверхность аккуратно обрабатывают наждачной бумагой.

Новые модификации и улучшение электрооборудования

Технологии двигались вперёд семимильными шагами, отечественный автопром тоже старался не отставать. В 1985 году уазовцы начали выпуск новых автомобилей на базе четыреста пятьдесят второго. Вносились изменения в конструкцию фургона, менялись комплектующие, и первое новшество в электросхеме новых модификаций УАЗ-452 (ещё без блока подрулевых переключателей) — электронный блок управления карбюратором.

Когда на «Буханку» стали устанавливать блок подрулевых переключателей, на него вынесли управление стеклоочистителем, а на панели приборов установили часы. В остальном схема электрических проводов осталась в неизменном виде.

Популярный контент: схема подключения дворников уаз

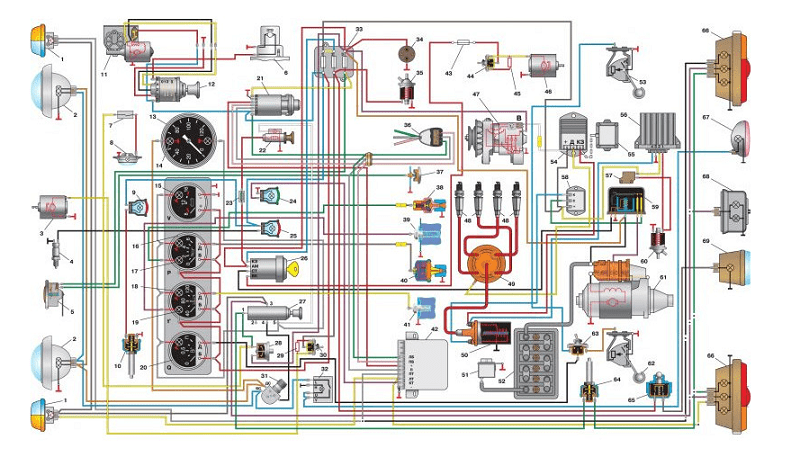

Схема электропроводки «Буханки» (с 1985 года).

Когда карбюратор УАЗа «Буханки» заменили на инжектор, прогресс схемы электрооборудования был неизбежным, ведь добавилось много новых потребителей, среди которых дополнительное реле стартера, новая светотехника, затем появилась АБС и т. д.

Это Вас заинтересует: предохранитель уаз хантер

А вы, уважаемые уазовладельцы, пробовали самостоятельная менять проводку на старых моделях УАЗа?

И по традиции — полезное видео:

Вам будет интересно почитать здесь: замена стеклоподъемника уаз буханка

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.

В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

элементами управления различными системами транспорта;
контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.

Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.
Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.

Описание модели УАЗ 390995 Буханка

УАЗ 390995 Буханка представляет собой автомобиль с основным типом кузова «фургон», который широко используется для коммерческих и бытовых целей.

Основные характеристики модели УАЗ 390995 Буханка:

Двигатель: Бензиновый двигатель, объемом 2.7 литра, мощностью 112 л.с.
Коробка передач: Механическая 5-ступенчатая коробка передач.
Привод: Постоянный полный привод.
Грузоподъемность: До 1250 кг.
Вместимость: До 5 пассажиров.
Расход топлива: В среднем 13-15 литров на 100 км.

УАЗ 390995 Буханка отличается простотой в эксплуатации, устойчивостью к различным дорожным и погодным условиям, а также высокими внедорожными характеристиками.

Модель УАЗ 390995 Буханка имеет долгую историю, начиная с 1965 года, когда первая модель УАЗ-450 была выпущена. За годы производства и развития модель подвергалась изменениям и модернизациям, но она сохраняет свой уникальный дизайн и функциональность, позволяя ей оставаться популярным выбором для различных нужд.

Схема проводки для «Буханки» с инжекторным двигателем

Составляющие электросхемы

Электросхема по инжектору УАЗ 390995 Буханка представляет собой графическое изображение электрической схемы данного автомобиля. Она содержит в себе информацию о всех проводах, соединениях, компонентах и их взаимосвязи.

Основными составляющими электросхемы являются:

1. Провода: представляют собой электрические соединения, кабели или проводники, которые передают электрический ток между различными компонентами автомобиля. Провода на электросхеме обозначаются линиями различной толщины, а их цвет указывает на функцию их использования.

2. Компоненты: включают в себя различные электронные и электромеханические устройства, которые управляют работой автомобиля. Компоненты на электросхеме обозначаются различными символами, которые отражают их тип и назначение.

3. Соединения: представляют собой точки соединения проводов и компонентов на электросхеме. Они показывают, как провод или компонент подключается к другому проводу или компоненту.

Все эти составляющие электросхемы взаимосвязаны и образуют сложную систему, которая определяет работу электрооборудования автомобиля и его электрические соединения.

Технические характеристики и конструктивные особенности двигателя ЗМЗ 409

Бензиновый двигатель ЗМЗ 409, оснащенный системой непосредственного впрыска с микропроцессорным управлением, создан на основе чугунного блока цилиндров агрегата модели ЗМЗ 406. Силовая установка создана специально для оснащения автомобилей УАЗ, а также «Волга» (опытные и мелкосерийные версии). От базового двигателя отличается увеличенным ходом поршня и модернизированными поршнями, позволившими сохранить прежние шатуны. В зависимости от версии программного обеспечения моторы удовлетворяют требованиям Евро-2/3 или 4. Последние модификации мотора выполняют нормативы Евро-5 и имеют измененные кривые мощности и крутящего момента.

Серийный номер силового агрегата, представляющий собой VIN-номер автомобиля, нанесен на левой стороне блока двигателя над креплением передней опоры.

Технические характеристики силового агрегата:

конструкция блока — 4-цилиндровый рядный;
число клапанов на цилиндр — 4 (2 для впуска, 2 для выпуска);
диаметр цилиндра — 95,5 мм;
ход поршня — 94 мм;
рабочий объем — 2693 куб. см;
степень сжатия — 9;
порядок подачи вспышек в цилиндрах — 1:3:4:2;
максимальная мощность (версия для УАЗ «Буханка») — 112 л. с. при 4250-4400 об/мин;
крутящий момент — не менее 198 Н/м при 2500 об/мин;
тип топлива — неэтилированный бензин с октановым числом 92 и более;
направление вращения коленчатого вала (со стороны шкива) — правое;
тип системы охлаждения — жидкостная, принудительного типа;
система вентиляции картера — принудительная, закрытого типа, функционирует от вакуума внутри впускного коллектора;
масса двигателя (с навесным оборудованием) — 190 кг.

Основные особенности конструкции двигателя:

рабочие зеркала цилиндров выполнены непосредственно в материале чугунного блока, без использования гильз;
крышки коренных подшипников не взаимозаменяемы, поскольку детали обработаны совместно с блоком;
передняя крышка опор распределительных валов является единой для впускного и выпускного;
крышки подшипников распределительного механизма обработаны вместе с головкой, поэтому не могут меняться местами;
в приводе клапанов установлены гидравлические компенсаторы зазоров;
часть двигателей имеет распределительные валы впуска и выпуска с идентичным профилем кулачков;
поршни имеют на днище выемки, предотвращающие контакт с клапанами при нарушении фаз газораспределения;
клапаны и пружины крепления идентичны применяемым на моторах автомобиля ВАЗ-2108.

Для комплектации автомобилей УАЗ «Буханка» поставлялось несколько модификаций двигателя, отличающихся навесным оборудованием.

Выпуск 1965 — 1984 годов

Блог про Уаз

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

Схема электрооборудования УАЗ-31519-095 и УАЗ-31519-195.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают :

№ 1 — цепи контрольных приборов; № 2 — цепи указателей поворота; № 3 — цепи аварийной сигнализации и звукового сигнала.

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

В первую очередь, проверьте работоспособность АКБ.
При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Что входит в электросхему УАЗа «Буханки»

Схема электрооборудования моделей старого образца УАЗ «Буханка» с двигателем ЗМЗ-402 (карбюратор) была довольно простой. Это было обусловлено условиями эксплуатации. Первые модели находились в распоряжении военных, поэтому их обслуживание должно было быть предельно понятным, никаких дополнительных электроопций в авто не было (только в «санитарках»).

Схема электропроводки УАЗа «Буханки» (карбюратор, модели с 1985 года выпуска).

Итак, однопроводная схема имела следующие особенности:

1. Электронные компоненты

Отрицательным полюсом выступал кузов машины и картеры агрегатов. Всё электрооборудование работало на постоянном токе с рабочим напряжением 12В. Батарея, закрывающаяся эбонитовой крышкой, располагалась за спинкой водительского кресла. Чтобы снять аккумулятор, надо было откинуть спинку сидения вперёд.

Основой нехитрой схемы электрооборудования УАЗ-452 был генератор постоянного тока (Г12) с двумя токосъёмными щётками. Ему по силам было обеспечить ток не более 20А. На стенке моторного отсека, отдельно от генератора, устанавливался регулятор РР24-Г2. Поскольку кузов почти никак не был защищён от коррозии, автомобиль требовал регулярного осмотра на предмет состояния целостности контактов. К слову, эта проблема актуальна и для современных модификаций «Буханки».

Интересный материал тут: подключение генератора уаз

2. Пространство под капотом

Добраться к верхней части силового агрегата, обслуживающего систему зажигания, можно только из салона фургона. Для этого надо демонтировать крышку металлического кожуха, который покрыт слоем шумоизоляционного материала и теплоизоляцией. Работать придётся с фонариком, так как никакого встроенного осветительного прибора не предусмотрено.

3. Пассивная безопасность

С самого начала, то есть с момента выпуска «Буханки», конструкция фургона, в котором отсутствовал капот, вызывала массу вопросов, связанных с безопасностью всех, кто находился в салоне. Удивитесь, но конструкторы Ульяновского завода ещё в середине 70-х годов прошлого века проводили десятки краш-тестов, в результате которых оказалось, что машина по безопасности ничем не отличается от других отечественных автомобилей. Шанс на благополучный исход (в случае лобового столкновения) у водителя и рядом сидящего пассажира в УАЗ-452 оценивался как неплохой. Понятно, что по современным меркам пассивная безопасность «Буханки» стремится к нулю, при лобовой аварии оба человека как минимум получат тяжёлые травмы нижних конечностей.

Современные версии фургона (с 2014 года) уже оснащены базовыми электронными средствами пассивной безопасности — электронной АБС.

4. Внешняя оптика

Надо сказать, в середине 60-х у инженеров-конструкторов Ульяновского автозавода с качественными комплектующими и элементами, входящими в схему проводки УАЗа «Буханки», была напряжёнка. Поэтому производители решили оставить в новой модели всё, что раньше хорошо работало, в частности детали системы освещения и зажигания машины.

Популярный контент: порядок зажигания уаз 469

Внешняя оптика тоже имела ряд особенностей:

Электричество по потребителям от проводки головного освещения распределяется посредством центрального переключателя. Конструкция узла перешла по наследству от ГАЗ-69.
Стандартные для ранних уазиков и моделей ГАЗ элементы светотехники были установлены и на УАЗ-452. Взаимозаменяемые узлы очень упрощали (и удешевляли) ремонт элементов, которые вышли из строя.
У переднего подфарника всего одна двухнитевая лампа, она же указатель поворота и габаритный сигнал.
На задней части фургона красуются фонари круглой формы с красным рассеивателем. Двухнитевая лампа, находящаяся внутри фонаря, одной нитью отвечает за сигнал торможения и поворота, другой — за габаритный свет.
На кузове нет боковых повторителей поворота.

Время показало, что довольно примитивная схема электропроводки УАЗа «Буханки», как и конструкция кузова этого легендарного фургона, оказались практичными и надёжными в эксплуатации.

Схема автомобиля — УАЗ 3151

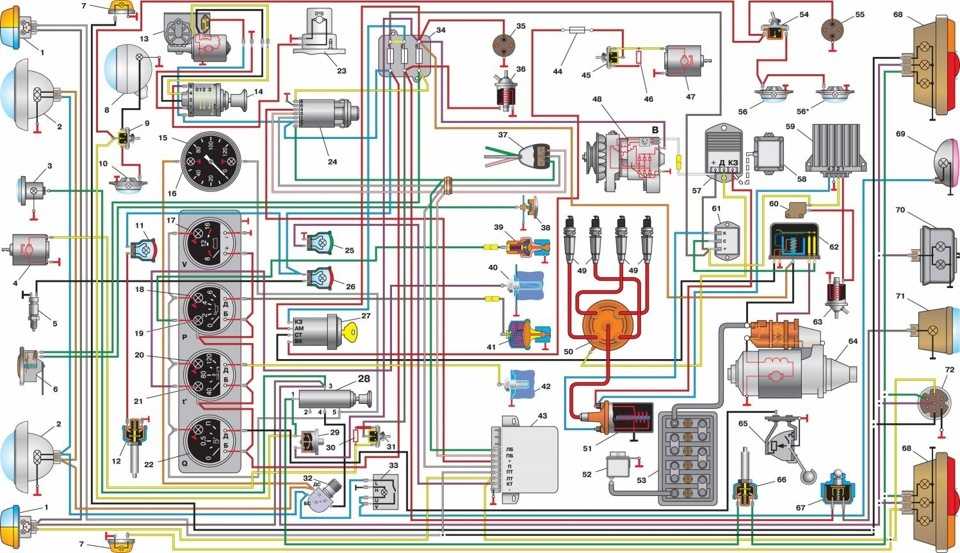

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа;7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов;8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ;17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя;31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива;55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

Структура электросхемы

Электросхема по инжектору УАЗ 390995 Буханка представляет собой детальную схему электрических подключений всех компонентов и устройств автомобиля. Она позволяет понять, как работает электрическая система автомобиля и каким образом происходит передача сигналов от одного узла к другому.

Структура электросхемы обычно состоит из следующих элементов:

Блоки — основные компоненты электросхемы, которые объединяют в себе несколько узлов и могут выполнять определенные функции. Каждый блок имеет свой уникальный номер и обозначение, которые позволяют легко найти соответствующий участок на схеме.
Узлы соединения — места, где происходит физическое соединение нескольких проводов. Узлы соединения часто обозначаются точкой или кругом на схеме. Они служат для объединения проводов от разных блоков и устройств.
Линии — проводники, соединяющие блоки и узлы соединения. Линии на электросхеме могут иметь различную толщину, что указывает на разное количество и силу протекающего через них тока.
Реле и предохранители — электромеханические устройства, которые контролируют и защищают цепи электросхемы от перегрузок и короткого замыкания. Они также могут использоваться для управления другими устройствами автомобиля.
Сенсоры и актуаторы — устройства, которые взаимодействуют с другими компонентами электросхемы и выполняют определенные функции. Сенсоры обычно измеряют физические величины (например, температуру или давление), а актуаторы управляют работой других устройств (например, открытием и закрытием клапанов).

Вся электросхема по инжектору УАЗ 390995 Буханка разделена на несколько листов, каждый из которых отображает определенную часть системы автомобиля. Листы электросхемы можно легко навигировать с помощью указанных на них ссылок и переключателей.

Изучение структуры электросхемы позволяет понять принцип работы электрической системы автомобиля и правильно производить диагностику и ремонт неисправностей.
