Почему не греет печь

Причины, почему печка дует холодным воздухом

Конструкция системы отопления и вентиляции

Дальше рассмотрим, какое же имеет печка ВАЗ-2104 устройство, затем как она работает, а также как работает вентиляция салона.

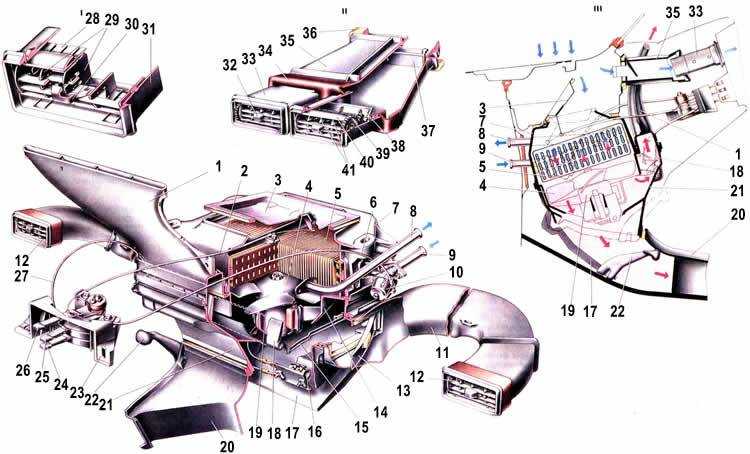

Для наглядности предоставлена схема печки ВАЗ-2104

Итак, под позицией 1 находится резистор изменения скорости вращения вентилятора. Основа печки состоит из корпуса вентилятора 2 и направляющей вентилятора обдува 3. С верхней частью корпуса они соединены скобами 4. Верхняя часть корпуса является кожухом радиатора 5. Сверху на нем установлен люк воздухопритока 6.

Внутри верхней части размещен радиатор 8, а для плотности его посадки используется поролоновая прокладка 7. Этот радиатор соединен с системой охлаждения посредством металлических патрубков 9. На входящем патрубке установлен кран 10 подачи жидкости в радиатор.

Вентилятор печки состоит из крыльчатки 11 и электродвигателя 12. Крепится вентилятор в корпусе посредством скобы 13, а чтобы исключить его вибрацию, он поджимается подушкой 14.

На нижней части корпуса имеются заслонки подачи теплого воздуха на передние двери 15, а также крышка подачи воздуха в зону ног 16.

Но это только конструкция печки, для того чтобы, обогрев салона ВАЗ 2104 происходил должным образом, к ней прикреплены дополнительные механизмы.

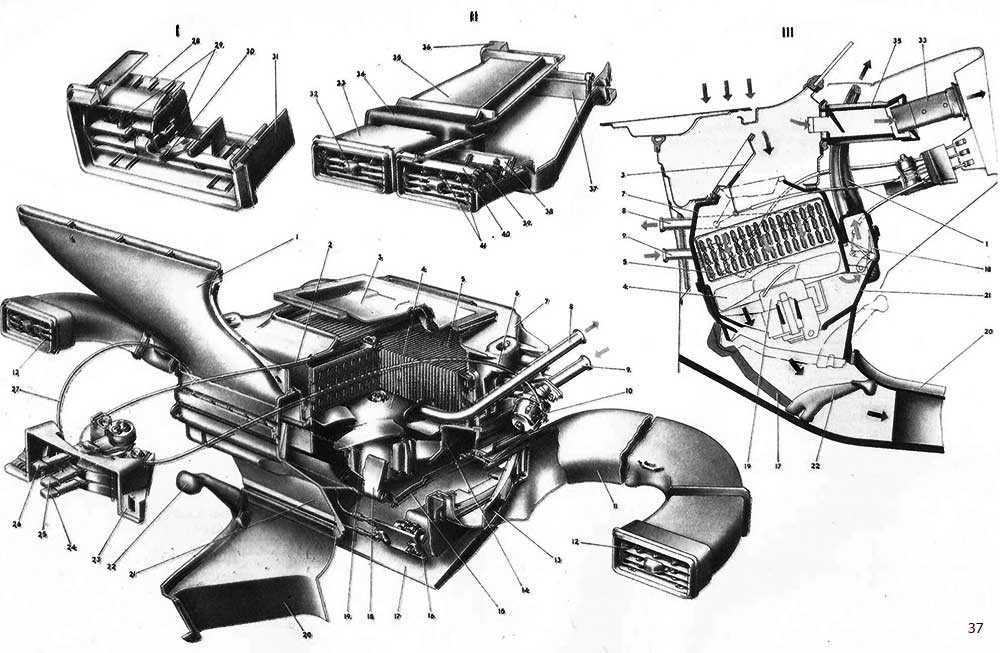

На следующих картинках показаны остальные элементы системы

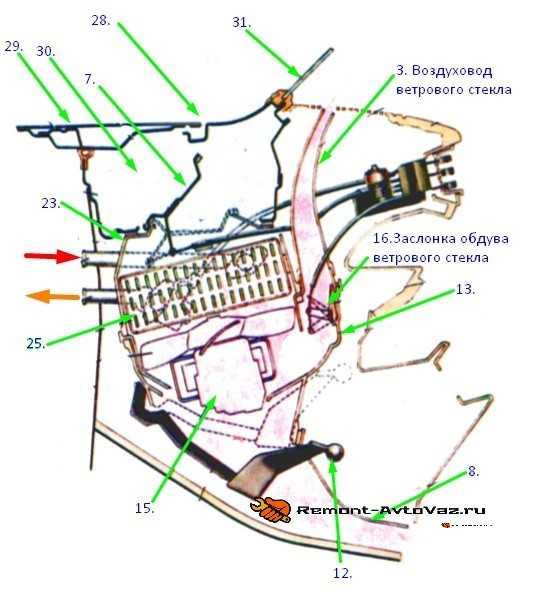

Система отопления вид сбоку

Под обозначениями 1 и 2 показаны левый и правый воздуховоды с левым 4 и правым 5 соплами. Позиция 3 указывает на воздуховод лобового стекла. Панель управления – 6, с рукоятками управления краном 9, управления крышкой притока 10 и управления отопления боковых и ветрового стекол 11. Под позицией 12 находится рычаг воздухораспределительной крышки.

Далее идут элементы самой печки: 13 – корпус вентилятора с крыльчаткой 14 и электродвигателем 15, заслонка ветрового стекла 16, резистор управления скорости вентилятора 17, направляющая корпуса вентилятора 21, кран управления подачи жидкости 22, корпус радиатора 23, радиатор 25 с прокладкой 24, элементы крепления крышки воздухопритока 26.

Позиция 18 – тяга управления заслонкой бокового обогрева, 19 – заслонка обогрева боковых стекол, 27 – тяга отопителя, 28 – воздухозаборная решетка, 29 – капот авто, 30 – коробка воздухопритока, 31 – ветровое стекло.

Схема печки ВАЗ 2107 с инжектором

Система печки ВАЗ 2107 с инжектором представляет собой сложную систему, включающую в себя несколько основных компонентов.

Основные компоненты системы печки ВАЗ 2107 с инжектором:

1. Распределительный клапан. Распределительный клапан отвечает за подачу и распределение горячего воздуха по воздуховодам в салоне автомобиля. Он оснащен электромагнитным приводом, который управляется электрическим сигналом с панели приборов.

2. Термостат. Термостат регулирует температуру горячего воздуха, подаваемого в салон автомобиля. Он открывает и закрывает проходы в радиаторе печки в зависимости от температуры двигателя.

3. Воздушные заслонки. Воздушные заслонки управляют подачей горячего и холодного воздуха в салон автомобиля. Они открываются и закрываются при помощи электрических приводов.

4. Радиатор печки. Радиатор печки предназначен для охлаждения горячего воздуха, поступающего из двигателя. Он состоит из ряда тонких металлических ламелей, по которым проходит горячий воздух.

5. Датчик температуры. Датчик температуры служит для измерения температуры воздуха в салоне автомобиля. По данным датчика, система печки регулирует подачу горячего воздуха и поддерживает заданную температуру.

Эти компоненты взаимодействуют друг с другом и обеспечивают комфортное состояние в салоне автомобиля.

Доработка печки – установка помпы от ГАЗели

Материал предоставил пользователь нашего форума «Олежек» за что ему огромное спасибо. Давно мешал шум печки и раздражал плохой обдув левого водительского стекла, по совету форумчан (с autolada.ru) разобрал полностью печку и вырезал из неё третью опору двигателя печки (та что направлена в сторону двигателя), мотор оставил на втулках, (о чем спустя буквально пару месяцев пожалел и пришлось опять разобрать и поменял его уже на подшипниковый) после этой переделки дуть в левый воздуховод стало значительно сильнее, при закрытой крышке, но думается мне что еще надо срезать одну перемычку которую я в первый раз не стал срезать.

• Подробнее о Доработка печки – установка помпы от ГАЗели
• Войдите, чтобы оставлять комментарии

Устройство отопителя ВАЗ 2107

Как поменять печку ВАЗ 2107

Схема работы инжектора печки ВАЗ 2107

Инжекторная система печки ВАЗ 2107 обеспечивает автоматическую подачу воздуха в салон автомобиля и поддержание комфортной температуры в холодное время года. Схема работы инжектора печки представляет собой простую и эффективную последовательность действий.

1. Вентилятор впускает воздух из салона автомобиля или снаружи через воздухозаборник.

2. Через фильтр воздух проходит в инжектор, где его смешивают с топливом.

3. Подача топлива осуществляется электрическим насосом, который поддерживает постоянное давление в топливной системе.

4. Поступившая смесь воздуха и топлива попадает в камеру сгорания, где происходит его сжигание.

5. При сгорании смеси выделяется тепловая энергия, которая нагревает теплообменник.

6. Теплообменник через систему воздуховодов передает тепло в воздух, который проходит через воздухоподводящий корпус в салон автомобиля.

7. Температурный датчик контролирует температуру в салоне и регулирует работу инжектора для поддержания заданного уровня.

Таким образом, инжекторная система печки ВАЗ 2107 позволяет быстро и эффективно обогреть салон автомобиля при низких температурах за счет подачи нагретого воздуха.

Как снять радиатор печки на Лада Калине?

Нам понадобиться:

• Крестообразная отвертка;
• Набор гаечных ключей;
• Емкость для охлаждающей жидкости;

1). Отсоединяем минусовую клемму аккумулятора.

2). Снимаем облицовку рамы лобового стекла. Снимаем аккумулятор и корпус воздушного фильтра вместе с воздуховодом.

3). Удаляем из моторного отсека аккумуляторную батарею.

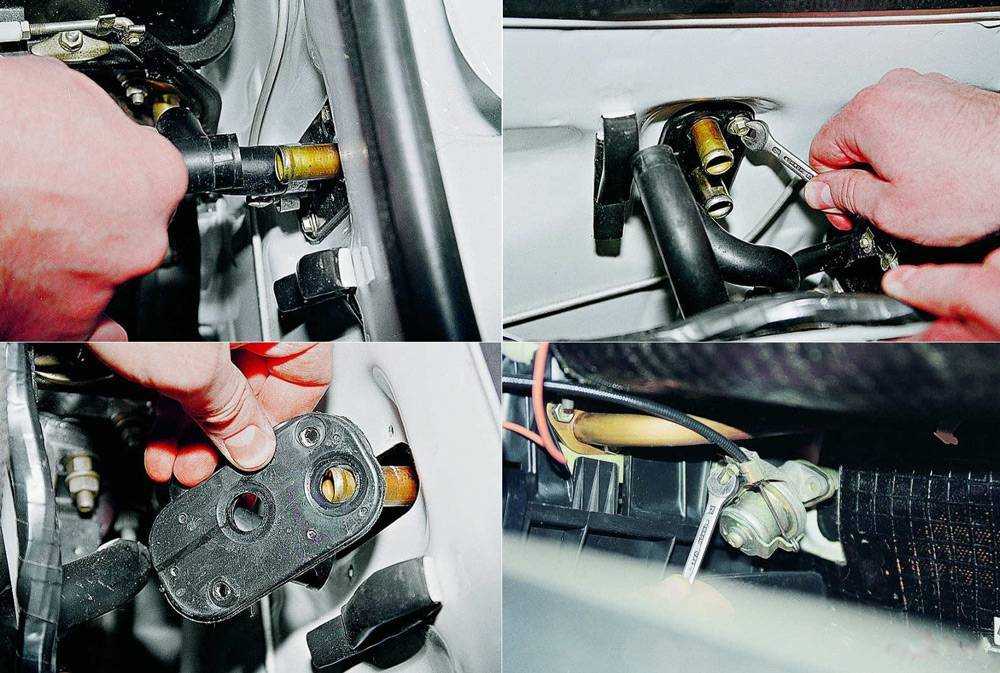

4). Сливаем охлаждающую жидкость и отсоединяем шланги радиатора отопителя.

5). Раскручиваем саморез, крепящий отопитель к перегородке моторного отсека.

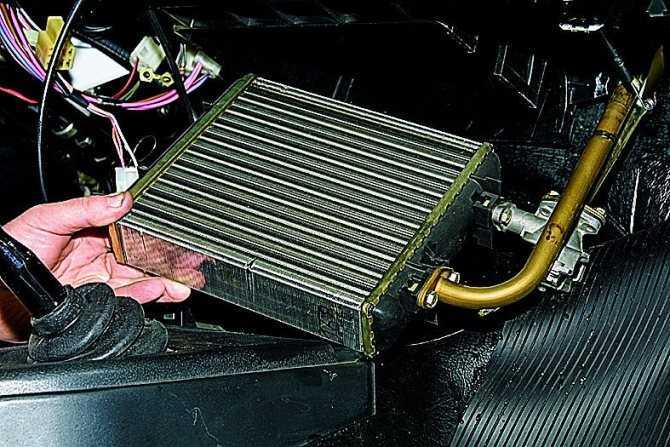

6). Снимаем крышку радиатора печки и сам теплообменник. Радиатор находится под приборной панелью в пластмассовом кожухе, в связи с чем из салона нужно будет убрать и передние сиденья. Также основному этапу работ, помимо снятия торпедо, предшествуют демонтаж рулевой колонки, усилителя руля и центрального тоннеля.

Как снять радиатор печки на Ваз 2110, 2111, 2112

1). Сливаем охлаждающую жидкость. Откручиваем крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленноt ведро должно выбежать около 4-х литров охлаждающей жидкости.

2). Снимаем резиновый уплотнитель ветровой накладки (жабо) и само жабо.

3). Откручиваем винт крепления жабо (он под главным тормозным цилиндром).

4). Откручиваем 4-е винта верхнего крепления правой части жабо.

5). Отцепляем на жабо 2 хомута для крепления шлангов и проводов.

6). Отсоединяем минусовой провод вентилятора от кузова и плюсовую клемму.

7). Откручиваем два винта левой части жабо и отодвигаем его немного вперед (полностью снимать не надо).

. Снимаем накладку ветрового стекла, там 2-е гайки (на 10), и 5-ть винтов.

9). Отсоединяем клемму датчика уровня охлаждающей жидкости (если есть) и снимаем пароотводящий шланг с расширительного бачка.

10). Отсоединяем шланг омывателя лобового стекла.

11). Откручиваем 4-е винта.

12). Снимаем стеклоочистители и убираем накладку ветрового стекла. Снимаем зажимы корпуса отопителя и вентилятора, но не все.

13). Зажимы корпуса отопителя.

14). Откручиваем винты корпуса фильтра салона и передней части корпуса вентилятора (все винты одинаковые за исключением четырех длинных, запоминайте их местоположение.

15). Снимаем переднюю часть корпуса вентилятора отопителя (с вентилятором).

16). Снимаем корпус фильтра салона.

17). Снимаем заднюю часть корпуса вентилятора.

18). Ослабляем хомуты и снимаем шланги подачи, обратки охлаждающей жидкости и пароотводящий шланг. С небольшими усилием снимаем потекший радиатор отопителя.

19). Отчищаем и собираем в обратной последовательности.

Как снять радиатор печки на Ваз 2114, 2115

1). Отсоединяем минусовую клемму от аккумуляторной батареи.

2). Сливаем из системы охлаждения двигателя жидкость (внизу радиатора для этого предусмотрена специальная пробка).

3). Печка расположена справа на передней консоли, в связи с чем придется выполнить демонтаж данного узла.

4). Отсоединяем крепежные винты, удерживающие консоль на кузове.

Инструкция по демонтажу печки: Снимаем бардачок, откручиваем крепежные винты, отодвигаем консоль справа на достаточное расстояние, чтобы можно было работать. Не забываем консоль зафиксировать, так как в противном случаи он будет постоянно мешать, возвращаясь в исходное положения.

5). Отключаем резиновые патрубки. Чтобы остатки охлаждающей жидкости не попали на обивку салона, рекомендую подготовить емкость, куда их можно будет слить.

6). Разбираем корпус печки, после чего можно будет добраться и до радиатора, достав его со своего посадочного места.

Открытие заслонки печки на ВАЗ 2107 и других моделях Калина: инструкция

Шаг 1: Проверьте состояние заслонки

Перед тем как начать процесс открытия заслонки печки на ВАЗ 2107 и других моделях Калина, необходимо убедиться, что она действительно закрыта и в нормальном рабочем состоянии. Проверьте, нет ли на заслонке деформаций или других повреждений.

Шаг 3: Найдите заслонку печки

После открытия капота автомобиля найдите заслонку печки. Она находится на задней части двигателя и представляет собой небольшую ручку.

Шаг 4: Откройте заслонку печки

Осторожно поверните ручку заслонки, чтобы открыть ее

Обратите внимание на то, что она может быть достаточно громкой при открытии, поэтому не стоит беспокоиться, если вы услышите странный звук

Шаг 5: Проверьте заслонку

После открытия заслонки печки, убедитесь, что она открывается и закрывается без проблем. При необходимости проведите дополнительную диагностику печки, чтобы избежать проблем в будущем.

После выполнения всех шагов открытия заслонки печки на ВАЗ 2107 и других моделях Калина, закройте капот автомобиля и продолжите использовать печку в вашем автомобиле.

Поломка водяного насоса

Если печка ВАЗ-2104 дует холодным воздухом при открытом кранике, одной из причин может быть неисправность помпы – насоса, обеспечивающего циркуляцию охлаждающей жидкости по магистрали.

Выход их строя этого водяного насоса может быть обусловлен появлением течи, что проявится не только ухудшением обогрева салона, но и ростом температуры внутри двигателя из-за уменьшения общего объёма антифриза. Обнаружить такую проблему можно только при визуальном осмотре – в районе помпы будут видны следы подтекания ОЖ.

Вторая причина неработоспособности насоса – заклинивание подшипника вала, но обычно этому предшествует появление гула, так что здесь с диагностикой неисправности намного легче.

Поскольку помпа не подлежит ремонту (утверждение для многих выглядит спорным, но для большинства автовладельцев так и есть), то проблема «лечится» заменой насоса, которая производится в следующем порядке:

• сливаем антифриз. Не весь – откручиваем пробку на блоке силового агрегата. Если сочетать процедуру замены помпы с заменой охлаждающей жидкости, нужно будет открутить и сливную пробку, расположенную на основном радиаторе;
• отсоединяем клеммы АКБ и снимаем аккумулятор, чтобы не мешал;
• отсоединяем колодку с проводами питания электровентилятора, откручиваем три болта, удерживающих вентилятор, снимаем его;
• отпускаем гайку, отвечающую ха натяжение ремня генератора, что позволит снять ремень;
• откручиваем гайку, которой скоба прикручена к вентилятору, отводим её в сторону;
• откручиваем болты, удерживающие шкив водяного насоса, придерживая его отверткой;
• демонтируем шкив и принимаемся за откручивание четырёх гаек, удерживающих помпу на корпусе мотора;
• после снятия насоса производим зачистку посадочного места наждачной шкуркой (если старая прокладка прикипела);
• устанавливаем новую прокладку, предварительно смазав её герметиков, монтируем новую помпу;
• все остальные операции производим в обратном порядке.

Перед заливкой тосола убедитесь, что рычаг управления краником печного радиатора находится в положении «открыто». Для предотвращения образования воздушных пробок следует отсоединить шланг впускного коллектора.

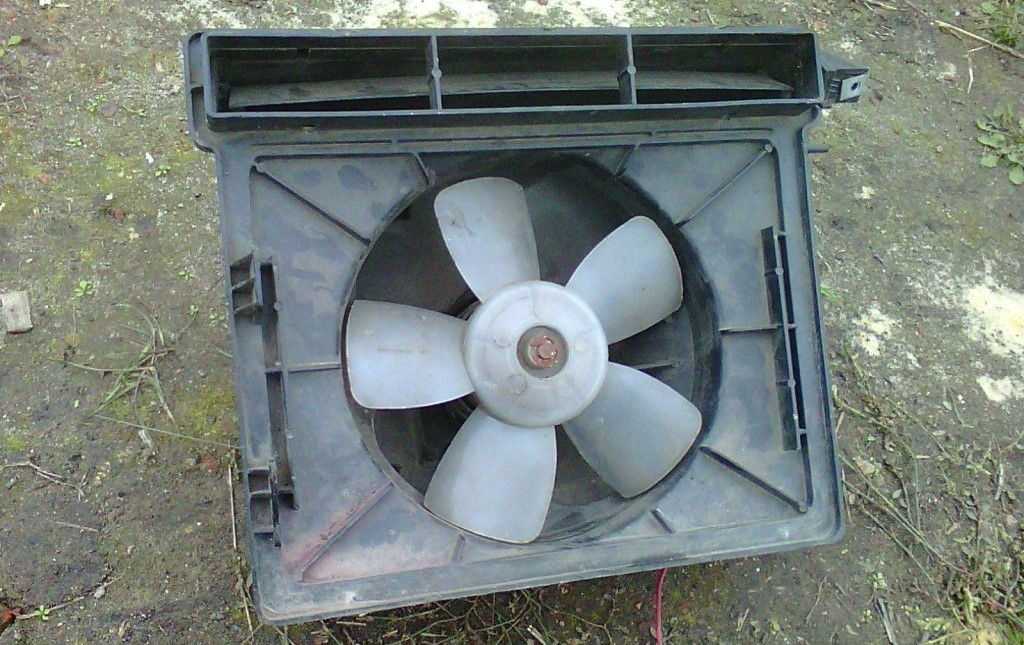

Вентилятор печки

Модернизация отопителя ВАЗ 2107

Ремонт печки ВАЗ 2107

Как включить печку

Печка на ВАЗ 2107 имеет: собственно, тумблер скорости вращения вентилятора печки, и три ползунка – на них остановимся немного подробнее.
Верхний: положение до упора вправо – полностью открыть кран печки (максимальная температура);
Средний: вправо до упора – забор воздуха с улицы, влево – из салона. Как правило, нагревается быстрее при заборе воздуха с улицы.
Нижний: крайнее левое положение – обогрев боковых стекол, правое – обогрев лобового стекла.

При таком положении ползунков будет тепло.

Если печка не подает признаков жизни, не лишним будет проверить предохранители – в книге к автомобилю есть электрическая схема. Если это для вас слишком сложно – можно подъехать к автоэлектрику.

Может ли ломаться печка

Ничто не вечно, и печка на ВАЗ 2107 также может выйти из строя. Вкратце рассмотрим основные причины поломок:

— на новом автомобиле:

1 – Неисправность электрики: предохранители, двигатель печки, неисправность выключателя.
2 – Воздушная пробка (возникает при замене охлаждающей жидкости).

— на старом автомобиле:

Здесь причин немного больше. На старом авто могут случиться неприятности, описанные выше, и еще несколько проблем.

1 – Засорение радиатора печки (забились соты).
2 – Неисправность термостата.
3 – Неисправность краника подачи жидкости.

Что потребуется для исправления неисправности печки

Если вы ремонтируете автомобиль сами, то, некоторые проблемы можно устранить самому

Если нет – дорога на станцию техобслуживания.
Если не крутиться печка, проверяем – предохранители, переключатель печки.
Обратите внимание: после наших «Кулибиных доморощенных», может произойти следующее – печка будет работать только при включенном зажигании – не забывайте про это

Если тепла нет, проблемы следующие: термостат, воздушная пробка, кран печки.
Если ползунок открытия крана печки двигается тяжело, попробуйте открыть кран вручную – возможно он прикипел. С пассажирской стороны рядом с радиатором печки есть краник – попробуйте открыть. Хочу огорчить: штатные краники отвратительного качества, и может случиться так, что кран поворачивается, но не открывается – тогда только замена крана.

Воздушная пробка возникает при замене охлаждающей жидкости. Решение следующее: авто на ровную площадку, и выпускаем воздух.

Неисправность термостата. В этом случае, очень медленно нагревается салон при холодном двигателе, а на ходу все нормально. Термостат может быть неисправен, и гонять жидкость по большому кругу. Не вдаваясь в подробности, скажу, что такой вариант плох и для двигателя, и для вас, в плане тепла. Термостат лучше заменить на станции, или хотя бы проконсультироваться.

Забились соты. Беда старых авто, когда в сотах радиатора появляется накипь, которая ухудшает циркуляцию жидкости. Либо снимать радиатор и мыть, либо менять на новый.

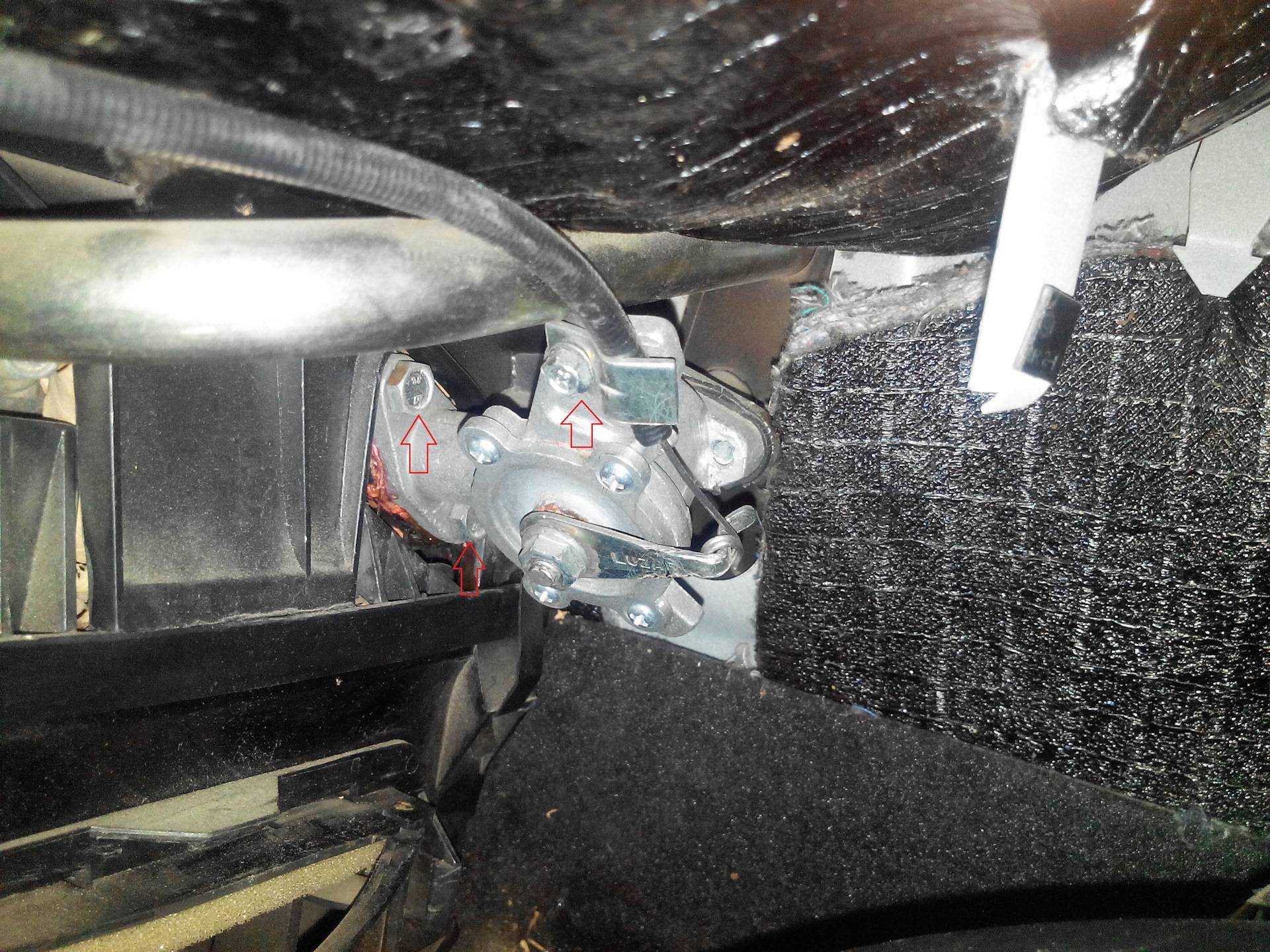

ЗАМЕН КРАНА ОТОПИТЕЛЯ ВАЗ 2105

Замена крана отопителя на ваз 2105 и другие усовершенствования направлены только на максимальное улучшение работы печки. Как и говорилось выше, данная замена проводится по причине улучшения и модернизации работы печки (можно поставить керамический вариант) или же если когда старый кран начинает пропускать. Протечка крана способна принести автовладельцу много хлопот. Поэтому устранение течи будет единственно верным решением, а сделать это можно только заменив кран.

Совет. Приобретаем кран печки отопителя в магазине, желательно с двумя патрубками.

Стоит отметить, что выбор кранов на сегодня огромен. Все же, специалисты и водители со стажем советуют покупать керамический кран. Он имеет лучшую комплектацию, чем обычный. В нем много деталей.

1. Резиновые кольца.
2. Крепежный гайки.
3. Шайбы.
4. Алюминиевый корпус.
5. Керамическая начинка и многое другое.

Керамические краны служат намного дольше, чем обычные металлические. Они практически не прикипают, как обычные. Начинаем замену, вооружившись домкратом, накидными и гаечными ключами, головками и удлинителем. Автомобиль поднимаем на смотровую яму, что значительно облегчит процесс работы.

1. берем какую-либо емкость и подставляем ее под двигатель;
2. откручиваем пробку на блоке, а затем сливаем охлаждающую жидкость;
3. после этого убираем емкость, но недалеко, так как она еще понадобится;
4. находим патрубки, которые идут от мотора к крану отопителя;

• распускаем хомуты патрубков;
• берем металлическую щетку и зачищаем резьбовые соединения двух шпилек.

Совет. Чтобы не было проблем с откручиванием гаек, рекомендуется смочить соединения тормозной жидкостью. Ведь шпильки – это не обычные болты, а детали, шляпки которых утопают в пластмассовом корпусе крана.

Крепежные гайки у шляпок самоконтрящиеся и имеют пластмассовые кольца, которые трудно откручиваются. Ну и еще, если прибавить к этому коррозию, то все становится ясным.

1. снимаем патрубки, пока откисают резьбовые соединения (помним, что под патрубки нужно ставить емкость, так как оттуда стекается жидкость);
2. переходим в салон;
3. извлекаем боковую панель торпеды;
4. затем находим хомуты патрубков;
5. берем торцовый ключ с карданчиком и откручиваем хомуты;
6. снимаем патрубки и заменяем их на новые;
7. после снятия всех патрубков снова лезем под машину;
8. находим гайки, фиксирующие кран отопителя;
9. ключом на 10 откручиваем их;
10. возвращаемся в салон;
11. вытягиваем кран на себя;
12. снимаем пружинный фиксатор;
13. отсоединяем трос управления от крана;
14. устанавливаем новый кран отопителя, прежде подсоединив трос и прикрепив кран к кузову.

Вот и все! Новый кран отопителя установлен. Остальная сборка проводится в обратной последовательности.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Замена печки на ВАЗ-2101, 2102, 2105, 2106, 2107

Чаще всего неисправность радиатора печки обнаруживается, когда под ногами водителя или переднего пассажира образовывается лужа тосола или воды, либо, когда включив печку зимой, вместо теплого воздуха, получаешь поток холодного, да и опять же лужу тосола в салоне.

Причиной этого является протечка в системе отопления автомобиля. Итог такой неисправности — испорченное настроение и прохладная температура в салоне. Эту проблему вполне можно исправить самостоятельно Для некоторых моделей ВАЗ это займет совсем немного времени — ВАЗ-2101, ВАЗ-2102. С заменой печки в ВАЗ-2105, 2106, 2107 будет побольше возни, ремонт системы отопления на этих автомобилях не сильно отличается, но немного сложнее обстоят дела с панелью радиоприемника. В данной статье вы найдете полезную информацию и руководство по замене радиатора печки автомобилей ВАЗ.

Прежде всего необходимо выяснить причины неисправности системы отопления автомобиля:

1. Утечка тосола. Может быть несколько причин утечки тосола в салоне автомобиля, становить их можно при визуальном осмотре: проржавевший радиатор печки, металлический патрубок, либо краник печки. Если ваша проблема кроется в патрубке или кране печки, то их возможно заменить, не разбирая центральной панели и кожуха радиатора. В этом случае ремонт не потребует много сил и времени. Если случилось так, что причиной утечки стал проржавевший радиатор, то существует два варианта справиться этой проблемой. Если у Вас установлен медный радиатор, то вы можете его запаять, залудить. Сделать это можно самостоятельно, если у Вас есть необходимые навыки, либо найти мастера. Если же у Вас установлен алюминиевый радиатор печки, то его будет наиболее целесообразно заменить новым, так как обычно такие радиаторы ремонту не подлежат.

2. Поток холодного воздуха из воздуходувов при включенном отопителе. Такое явление свидетельствует о нарушенной циркуляции охлаждающей жидкости в отопительной системе автомобиля. Виной тому может быть неработающий кран печки, либо забитый радиатор. Кран можно заменить, а что делать с радиатором решать вам — либо покупать новый, либо обращаться к мастеру-радиаторщику.

С причинами все ясно. Теперь можно приступать к ремонту печки ВАЗ-2101, 2102, 2105, 2106,

2107. Для ремонт вам понадобятся следующий инструмент:

Необходимый для этого инструмент – крестовая и обычная отвертки, рожковые и торцевые ключи на 7, 8 и 10. Также понадобятся три резиновые прокладки, силиконовый герметик и литр охлаждающей жидкости.

Ниже подробно описан процесс замены радиатора печки на автомобилях ВАЗ:

1. Охлаждающую жидкость следует слить, так будет намного проще производить замену печки. Хотя можно и не сливать, потери буду небольшие. Тем более у Вас в запасе 1 литр ОЖ.

2

Откручиваем хомуты на патрубках радиатора и осторожно снимаем шланги, их них может политься ОЖ

3. Откручиваем 2 самореза крепления резинового уплотнителя, снимаем его с патрубков .

4. В салоне снимаем панель радиоприемника, обычно она крепиться двумя саморезами.

5. Используя ключ на 7 или отвертку, откручиваем крепление тросика привода крана радиатора, а затем отсоединяем тросик от крана.

6. На корпусе вентилятора ищем четыре пружинные скобы и снимаем их. Это удобно сделать при помощи отвертки.

7. Опускаем корпус вентилятора вниз, и отводим его в сторону. Снять кожух полностью не получится — помешают проводка питания электродвигателя.

8. Аккуратно вытягиваем радиатор печки из кожуха.

После того, как выполненный данные действия, необходимо внимательно изучить радиатор печки, металлические трубки и кран на наличие следов ржавчины и подтекания. Если на трубке имеются следы сильной коррозии, то ее стоит заменить . Кран печки также может быть неисправен: если закушена ручка крана (т.е. кран не открывается или не закрывает) или видны следы подтекания охлаждающей жидкости, то его необходимо заменить.

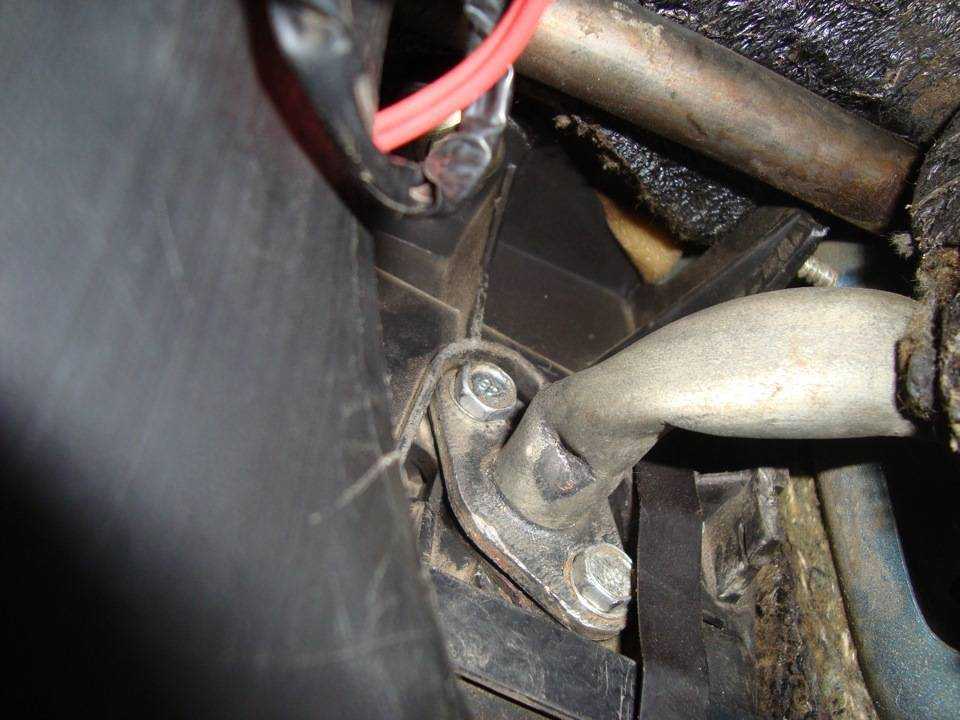

В том случае, если пришлось заменить сам радиатор печки, то и трубку и кран со старого радиатора можно прикрутить на новый. Также необходимо установить новые прокладки: смазываем прокладки силиконовым герметиком, а затем плотно, но не слишком, чтобы не раздавить прокладку и не сорвать резьбу, прикручиваем металлическую трубку и кран к радиатору. Силиконовым герметиком стоит смазать и трубки радиатора перед присоединения к ним резиновых шлангов.

Управление системой

Устройство печки

Печка состоит из следующих частей:

1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

• Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
• Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
• С нее воздушный поток направляется в печку.
• Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
• Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
• Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

• Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
• Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

• Подтекание краника радиатора, патрубков, корпуса радиатора;
• Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
2. Нижним рычагом, в блоке управления, закрываем заслонки;
3. Снимаем бардачок;
4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Меняем кран и не забывайте заменить прокладки на новые. Установка производится в обратной последовательности и не забудьте долить тосол в расширительный бачок!

Неисправный термостат

Если сам отопитель в порядке, а печка ВАЗ-2104 всё равно не работает – вполне возможно, что виновник – заклинивший термостат. Как правило, на работоспособности отопителя данная поломка сказывается, если клапан термостата заклинило в открытом положении – в этом случае ОЖ будет циркулировать только по большому кругу, что увеличит время прогрева силового агрегата до неприемлемых величин, что скажется и на работе отопителя.

Чтобы проверить работоспособность этого узла, необходимо запустить остывший мотор и ощупать рукой нижний патрубок – он должен быть холодным до того момента, пока не включится вентилятор, а затем начнёт стремительно разогреваться, пока его температура не выровняется с верхним патрубком. Если нижний шланг остаётся холодным, или начинает нагреваться одновременно с верхним, это однозначный посыл к выполнению процедуры замены термостата.

Эту работу следует выполнять на остывшем двигателе при снятом аккумуляторе.

• сливаем ОЖ, открутив пробку на блоке цилиндров (на воздушном радиаторе можно не откручивать);
• ослабляем крепление хомутов патрубков, идущих к термостату, снимаем их;
• откручиваем и снимаем сам термостат;
• перед установкой нового термостата проверяем его работоспособность, для чего опускаем его в горячую (78-80°С) воду. Нагреваем её до примерно 87°С – при этой температуре термостат должен начать открываться;
• устанавливаем устройство на штатное место, производим все операции в обратном порядке;
• заливаем антифриз, выгоняем воздушные пробки.
