Ремонт экономайзера (эпхх) карбюратора озон

Приобретение экономайзера и необходимых инструментов

Перед тем как приступить к подключению экономайзера на ВАЗ 2107 инжектор, вам понадобятся некоторые инструменты и оборудование, а также сам экономайзер.

1. Экономайзер:

Для начала необходимо приобрести экономайзер, который соответствует модели вашего автомобиля. Вы можете приобрести его в специализированных магазинах автотоваров или заказать через интернет. Убедитесь, что экономайзер подходит именно для вашей модели ВАЗ 2107 инжектор.

2. Набор инструментов:

Для успешного подключения экономайзера вы понадобятся следующие инструменты:

— Набор ключей, включая комбинированные и гаечные ключи различных размеров;

— Отвертки – крестовая и прямая;

— Пассатижи;

— Кусачки;

— Стандартный набор инструментов для автомобиля (комплект штатных ключей, запасное колесо, резиновая головка и др.).

Теперь, когда вы понимаете, какой экономайзер вам нужен и какие инструменты вам понадобятся, можно приступать к подключению.

Установка экономайзера ВАЗ 2107 инжектор: советы для правильной установки

Установка экономайзера на автомобиль ВАЗ 2107 с инжекторной системой впрыска топлива может помочь снизить расход топлива и улучшить эксплуатационные характеристики автомобиля. В этом разделе мы рассмотрим несколько советов, которые помогут вам правильно установить экономайзер и добиться наилучших результатов.

Перед началом установки убедитесь, что у вас есть все необходимые инструменты и материалы, а также детальная инструкция от производителя экономайзера. Это поможет избежать ошибок и неправильной установки.
Перед установкой рекомендуется отключить аккумулятор и снять корпус воздушного фильтра. Это поможет вам получить доступ к месту установки экономайзера и предотвратить повреждение других элементов автомобиля.
Следуйте инструкции по установке, предоставленной производителем экономайзера

Учтите, что для каждого автомобиля и модели экономайзера могут быть свои особенности и требования.
Особое внимание обратите на правильное подключение проводов и клем к аккумулятору. Неправильное подключение может привести к короткому замыканию или повреждению электроники автомобиля.
При установке следите за тем, чтобы экономайзер не мешал работе других систем автомобиля и не затруднял доступ к разъемам и элементам управления.
После установки, перед первым запуском двигателя, проверьте все подключения и крепления экономайзера

Убедитесь, что провода и шланги находятся в надежном состоянии и ничего не мешает их работе.
После запуска двигателя дайте ему поработать несколько минут на пустом ходу, чтобы экономайзер мог адаптироваться к работе автомобиля.
После установки и использования экономайзера регулярно проверяйте его состояние и исправность. В случае неисправности или неудовлетворительных результатов, обратитесь к производителю или специалисту для диагностики и ремонта.

Следуя этим советам, вы сможете правильно установить экономайзер на автомобиль ВАЗ 2107 с инжекторной системой впрыска топлива и получить наилучшие результаты в экономии топлива и улучшении характеристик вашего автомобиля.

Влияние экономайзера ВАЗ 2107 на экологию

Экологический аспект играет важную роль в современной автомобильной индустрии. Каждый автолюбитель стремится снизить негативное воздействие своего автомобиля на окружающую среду. В этом контексте экономайзер ВАЗ 2107 является отличным решением для улучшения экологических характеристик вашего автомобиля.

ВАЗ 2107 экономайзер представляет собой устройство, которое устанавливается на двигатель автомобиля и позволяет оптимизировать его работу. Экономайзер влияет на процесс сгорания топлива, улучшая его качество и эффективность. Благодаря этому, выбросы вредных веществ в атмосферу снижаются, что положительно сказывается на экологии.

Как работает экономайзер ВАЗ 2107? Устройство осуществляет принципиальные изменения в работе двигателя. Оно обеспечивает более полное сгорание топлива, что позволяет уменьшить количество незапаленного остатка и улучшить качество выхлопных газов. Также экономайзер способствует равномерному распределению топлива и устраняет возможность детонации. В результате, автомобиль становится более экономичным и экологически чистым.

Преимущества экономайзера ВАЗ 2107 для экологии:

Снижение выбросов вредных веществ в атмосферу.
Улучшение качества выхлопных газов.
Сокращение потребления топлива.
Продление срока службы двигателя.
Уменьшение загрязнения окружающей среды.

Экономайзер ВАЗ 2107 является эффективным средством для снижения негативного воздействия автомобиля на окружающую среду. Установка данного устройства позволит вам сделать вклад в сохранение экологической чистоты и снижение загрязнения атмосферы. Забота о экологии и экономия на топливе — два важных аспекта, которые сочетаются в экономайзере ВАЗ 2107.

Признаки неисправности экономайзера ВАЗ 2107

Существует несколько типичных симптомов неисправности экономайзера ВАЗ 2107:

Двигатель нестабильно работает на холостых оборотах. Диафрагма в карбюраторе утрачивает герметичность, и игольчатый клапан экономайзера начинает частично перекрывать подачу топлива.
Двигатель заводится с трудом, даже если он ещё не успел остыть.
Расход топлива увеличивается примерно на треть, а иногда и вдвое. Последнее происходит, если игольчатый клапан ЭПХХ полностью засоряется, зависает в открытом положении и перестаёт своевременно перекрывать подачу топлива.
Увеличение расхода топлива сопровождается сильным снижением мощности двигателя.
Около экономайзера режимов мощности появляются следы от брызг бензина.

Появление одного или нескольких из этих признаков свидетельствует о высокой вероятности неисправности экономайзера и необходимости его замены.

Неисправности экономайзеров

Вот основные симптомы, которые могут указывать на некорректную работу экономайзера:

Увеличился расход топлива;
Нестабильная работа на холостом ходу;
Снизилась мощность ДВС (двигателя внутреннего сгорания);
Прогретый двигатель запускается не с первого раза;
В экономайзере появились капли топливной смеси.

После тюнинга автомобиля ВАЗ 2107 многие автомобилисты замечают повышения расхода горючего. Нужно понимать, что после монтажа ЭМР расход бензина может возрасти, и это вполне нормальное явление. А особенно тогда, когда срок эксплуатации ДВС превышает 5-6 лет.

Двигатель на холостых оборотах может нестабильно работать из-за сбоя в блоке управления. Поэтому на соленоид подается напряжение, и он соответственно втягивается, влияя на работу ДВС. В некорректной работе двигателя может быть виноват забитый жиклер или канал холостого хода, поэтому он полноценно не может пропускать смесь.

Принцип действия и порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс

Экономайзер мощностных режимов – отдельная система в карбюраторе Солекс 21073 позволяющая принудительно обогащать топливную смесь на мощностных режимах работы двигателя.

Она позволяет дополнительному топливу поступать в распылитель ГДС 1-й камеры, минуя ее главный топливный жиклер. Зная его принцип действия и порядок работы можно устранить некоторые распространенные неисправности в работе карбюратора и двигателя автомобиля (снижение мощности и приемистости, «перелив» и пр.).

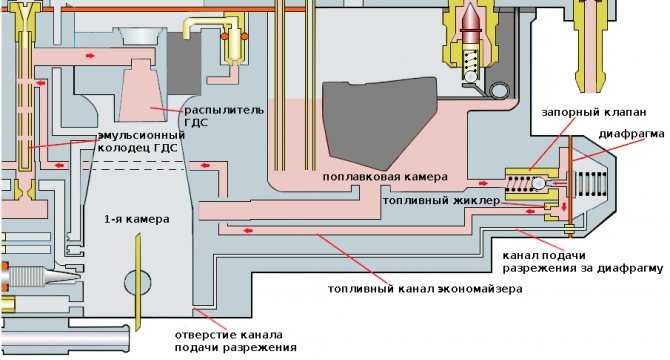

Принцип действия экономайзера мощностных режимов карбюратора Солекс 21073

Принцип действия экономайзера мощностных режимов «нивского» карбюратора Солекс 21073 основан на воздействии разрежения, возникающего в смесительной камере карбюратора при работе двигателя (движение поршней в цилиндрах), на его диафрагму (мембрану) толкатель которой либо отпирает запорный топливный клапан (экономайзер включен), либо запирает (экономайзер выключен), что позволяет дополнительному объему топлива поступать в ГДС.

Порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс

Режим холостого хода, либо малых нагрузок

Экономайзер 21073 Солекс выключен

На режиме холостого хода, переходном режиме или режиме малых нагрузок дроссельная заслонка первой камеры карбюратора закрыта или частично приоткрыта. Разрежение под ней велико. По воздушному каналу экономайзера оно попадает в его корпус, за диафрагму. Диафрагма оттягивается назад, преодолевая сопротивление пружины, ее толкатель выходит из выпускного запорного клапана, подпружиненный шарик клапана перемещается вслед за толкателем и запирает его впускное отверстие. Топливо при этом через экономайзер не поступает.

Режим мощностных нагрузок — разгон

Экономайзер Солекс 21073 включен

На режиме мощностных нагрузок – разгон, дроссельная заслонка сильно или полностью открыта. Разрежение во впускном коллекторе и в смесительной камере карбюратора падает и больше не вытягивает диафрагму экономайзера. Под действием возвратной пружины она перемещается вперед и своим толкателем нажимает на шарик запорного топливного клапана. Шарик отпирает отверстие и топливо через запорный клапан поступает сначала в топливную камеру экономайзера, а оттуда через калиброванный жиклер в топливный канал, ведущий в эмульсионный колодец первой камеры ГДС карбюратора. Уровень топлива в нем повышается, вызывая обогащение топливной смеси, поступающей через распылитель ГДС в цилиндры двигателя. Двигатель, получив порцию богатой смеси, увеличивает свои мощность и приемистость.

Режим мощностных нагрузок – равномерное движение с постоянной скоростью

При равномерном движении автомобиля с определенной скоростью дроссельная заслонка прикрывается, разрежение под ней увеличивается, диафрагма экономайзера оттягивается назад, клапан запирается. Топливная смесь обедняется, тем самым обеспечивается экономичность двигателя.

Примечания и дополнения

— Аналогичным образом работает экономайзер мощностных режимов на других модификациях карбюратора Солекс (2108, 21081, 21083, 21051, 21053 и пр.).

— Экономайзер мощностных режимов имеет слабое место – запорный клапан. При малейшей его негерметичности на диаметре шарика появляется сечение размером гораздо большее диаметра топливного жиклера во впускном топливном канале. Топливо в таком случае течет через экономайзер постоянно, обогащая топливную смесь на всех режимах работы двигателя автомобиля. А это «перелив» и связанные с ним неисправности: повышенный расход, черные свечи зажигания, дым из глушителя, перебои в работе двигателя и пр.

— К аналогичному эффекту (экономайзер постоянно включен) приводит негерметичность канала подведения разрежения за диафрагму.

— При уменьшении размера толкателя диафрагмы (менее 6 мм) наблюдается обратная картина, экономайзер постоянно выключен (толкатель не нажимает на шарик клапана). Топливо не проходит через экономайзер и топливная смесь не обогащается на мощностных режимах. Мощность и приемистость двигателя незначительно снижаются.

Подробно о неисправностях экономайзера: «Проверка и ремонт экономайзера мощностных режимов карбюратора Солекс».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еже статьи по экономайзеру мощностных режимов карбюратора Солекс

— Устройство экономайзера мощностных режимов карбюратора Солекс

— Схема экономайзера мощностных режимов карбюратора Солекс

— Замена диафрагмы экономайзера мощностных режимов карбюратора Солекс, не снимая его с двигателя

— Нива 21213, провал при нажатии на газ

Диагностика и ремонт ЭПХХ

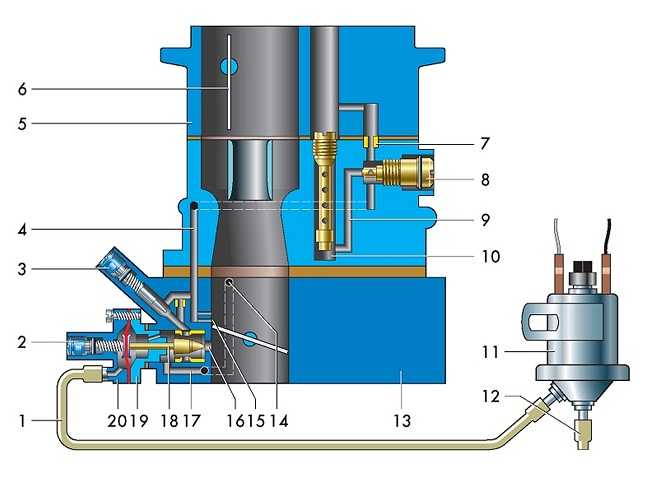

Как проверять основные системы карбюратора, снимать его с впускного коллектора и сливать топливо, читайте в статье (Карбюратор). Также внимательно прочитайте статью (техника безопасности для ремонта и обслуживания автомобилей), это поможет вам избежать возгорания топлива.

Заменить ЭПХХ или прочистить его жиклер можно без снятия карбюратора. Снимите воздушный фильтр, отсоедините провод от экономайзера и выкрутите его из корпуса карбюратора. Снимите жиклер с пластикового привода и промойте. С помощью двух проводков присоединяйте ЭПХХ к аккумулятору, если привод втягивается больше, чем на 5 мм, экономайзер исправен. Если нет, его необходимо заменить. Не забудьте продуть всю систему холостого хода. Для этого прысните в отверстие для установки ЭПХХ очиститель карбюратора и через 1 минуту продуйте с помощью компрессора.

Любые работы, связанные с ЭМР, проводите только на снятом карбюраторе, слив с него топливо. Положите нижнюю часть карбюратора на чистый стол и открутите 3 винта крепления крышки и диафрагмы. Снимите крышку и дифрагму, не потеряйте пружинку. Снимите шланг вакуумного регулятора опережения зажигания и наденьте его на клапан. Попытайтесь всосать воздух через этот шланг. Если клапан исправен, то воздух не пройдет. Если воздух проходит, клапан необходимо заменить.

Завод ДААЗ, основной поставщик карбюраторов для автомобилей ВАЗ, не выпускает запасные клапаны, поэтому его придется либо снимать с другого карбюратора, либо использовать продукцию других производителей. Чтобы снять клапан, потребуются плоская отвертка и паяльная лампа. С помощью паяльной лампы нагрейте нижнюю часть карбюратора до температуры 100–120 градусов и утконосами вытащите клапан из седла. Не перегревайте карбюратор. Когда карбюратор остынет, обязательно прочистите все каналы ЭМР. Перед установкой нового клапана нагрейте карбюратор до 80–90 градусов. Затем вставьте новый клапан и легкими ударами через оправку, внутренний диаметр которой чуть-чуть больше разрезанной трубки клапана, запрессуйте его на место. Когда карбюратор остынет, установите новую мембрану, пружинку и крышку ЭМР. Закрутите винты и соберите карбюратор, после чего установите его на место.

Многие игнорируют такую казалось бы незначительную вещь, как экономайзер принудительного холостога хода ВАЗ-2107 (ЭПХХ) Однако зря. Во первых, данная система способствует правильному торможению двигателем автомобиля. Во вторы помогает сэкономить на топливе, пусть и не значительно, отключая подачу топлива когда она двигателю абсолютно не нужна. Рекомендуем вам не отключать данную систему, а периодически проверять ее работоспособность.

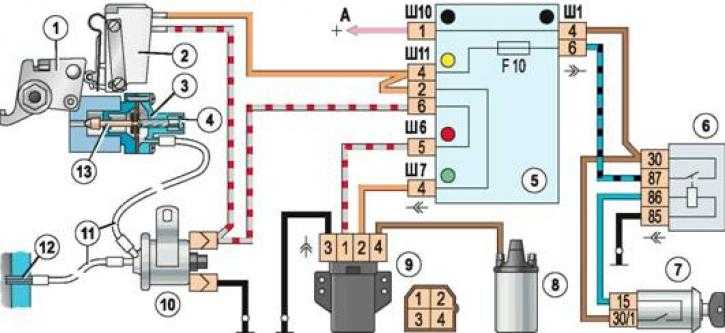

Схема системы экономайзера принудительного холостого хода ЭПХХ на ВАЗ 2107

1 – микровыключатель на карбюраторе;

3 – монтажный блок автомобиля;

6 – блок управления электропневмоклапаном;

А – к выводу ”30” генератора;

Б – порядок условной нумерации штекеров в блоке управления.

Генератор

Инжектор ВАЗ 2107

, помимо всех этих устройств и датчиков для правильной работы системы впрыска, также оснащен генератором. Вам необходимо зарядить аккумуляторы и подключить все потребители электроэнергии и системы впрыска.

Как работает генератор модели ВАЗ 2107? Инжектор подает топливо в цилиндр, после чего автомобиль приводится в движение. В этот момент генератор генерирует необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

Сегодня, если не все, большинство водителей оценили систему впрыска. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете купить новый или подержанный комплект, который включает в себя все необходимое для работы системы.

Сколько стоит установить инжектор на ВАЗ 2107? Цена этого обновления составляет около 20000 рублей. Но такая замена, безусловно, окупится в будущем.

Так вот как это работает «Семь» двигатель и генератор. Инжектор ВАЗ 2107 намного лучше своего карбюраторного аналога.

Источник

Как и любая машина, «седьмой» Есть недостатки, но ряд преимуществ все же перевешивает их:
Кратко о технических характеристиках инжектора двигателя
Недостатки инъекции «семерки»
Оптимизация расхода топлива для инжектора ВАЗ 2107 доступными методами
Первые признаки неисправности форсунки:

Совсем недавно с конвейера сошла последняя модель ВАЗ 2107

. Вместе с тем целая эпоха отечественного автопрома уходит в прошлое. Но большинство представителей этой «эпохи» все-таки уходят и продолжают радовать своих владельцев, которые любезно называют это «семеркой».

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном

Проверяя данный блок, особое внимание следует обратить на этот узел

В продаже имеются ремонтные комплекты для карбюраторов «Солекс» которые устанавливались ранее на ВАЗ 2107. Блок принудительного холостого хода, если он не работает, может быть отремонтирован с использованием деталей такого набора. Установка узла на предназначенное ему место должна сопровождаться проверкой герметичности. Последним перед установкой воздушного фильтра подключается эконометр, расположенный на панели управления. Положение стрелки в зеленом секторе означает приемлемый расход топлива.

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и «секреты», основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процеДypa описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для «классики» она составляет – 820-900 оборотов/мин).

Вращая винткачества , находим такое его положение, при котором обороты будутмаксимальными .

Датчик экономайзера ВАЗ 2107 и его назначение

Датчиком экономайзера автовладельцы обычно называют эконометр. На первые карбюраторные ВАЗ 2107 устанавливались эконометры типа 18.3806. Эти устройства позволяли водителю оценить примерный расход топлива в разных режимах работы двигателя — на пониженных оборотах, на высоких оборотах и на холостом ходу.

Первые карбюраторные модели ВАЗ 2107 комплектовались эконометрами типа 18.3806

Расположение датчика экономайзера

Датчик экономайзера располагается на приборной панели над рулевой колонкой рядом со спидометром. Для его демонтажа достаточно снять закрывающую датчик пластиковую панель.

Датчик расположен в левом верхнем углу приборной панели ВАЗ 2107

Принцип работы датчика экономайзера

Датчик экономайзера является механическим измерительным прибором. Он представляет собой простейший вакуумметр, контролирующий уровень разрежения внутри впускного патрубка двигателя, так как именно с этим патрубком связан расход бензина.

Датчик экономайзера представляет собой обычный механический вакуумметр

Шкала датчика разбита на три сектора:

Красный сектор. Заслонки карбюратора полностью открыты. Расход топлива — максимальный (до 14 л на 100 км).
Жёлтый сектор. Заслонки карбюратора открыты примерно наполовину. Расход топлива — средний (9–10 л на 100 км).
Зелёный сектор. Заслонки карбюратора почти полностью закрыты. Расход топлива — минимальный (6–8 л на 100 км).

Принцип работы датчика довольно прост. Если заслонки в карбюраторе почти закрыты, разрежение во впускном патрубке увеличивается, расход бензина понижается, и стрелка датчика уходит в зелёную зону. Если же двигатель работает на высоких оборотах, заслонки полностью открываются, разрежение в патрубке достигает минимума, расход бензина увеличивается, и стрелка датчика находится в красном секторе.

Замена экономайзера

Перед началом работ следует собрать все необходимые инструменты, тогда процесс замены пройдет намного быстрее. Произвести замену вы можете самостоятельно, достаточно лишь придерживаться этой инструкции:

Двигатель должен остыть в течение часа, только потом вы можете приступать к замене.
Ключом на 10 выкрутите все болты, которыми фиксируется крышечка воздушного фильтра.
Далее возьмите ключ на 8, им следует открутить основные болты фиксации. Теперь у вас есть доступ к датчику экономайзера и карбюратору.
Теперь отключите коннектор, который питает микроклапан.
С помощью отвертки выкрутите 2 болтика фиксирующих датчик ЭПХХ.
Снимите шланг со штуцера, после чего отодвиньте его в сторону (желательно его зафиксировать, чтобы не мешал в дальнейшем).
Под панелью, расположенной за датчиком, установлена пружина

Снимать ее необходимо осторожно, в противном случае она может выскочить и потеряться. После установки экономайзера следует заменить датчик и пружину, так как они со временем начинают хуже работать.
Затем монтируется вся система, в этом вам помогут видеоуроки от опытных автолюбителей.

Видео установка системы ЭПХХ

Если вы решили самостоятельно установить экономайзер на свой автомобиль, предлагаем посмотреть этот видеоролик. Из него вы сможете понять, какой объем работы вас ожидает.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки

Ваши действия

Базовый режим работы ЭПХХ

Режим торможения мотором

Отсечки топлива при отключении зажигания

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Проверка блока управления

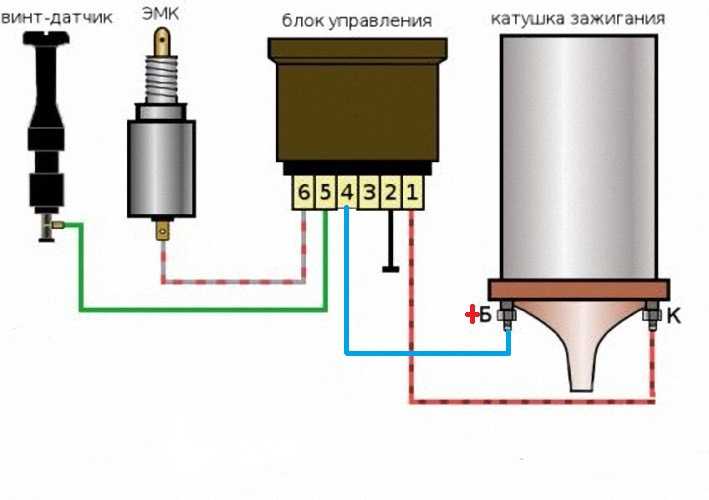

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.
