Ваз 2114 не крутит стартер: 6 основных причин неисправности

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

при наличии вибрации нужно произвести диагностику фиксации устройства;
причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

https://youtube.com/watch?v=kzvbQ5WXLyU

Диагностика стартера

Если при подаче напряжения на обмотку при проверке от аккумулятора стартер не крутит, более всего вероятны следующие причины возникшей неисправности:

износились или подвисли щетки в результате замасливания;
присутствует обрыв обмотки якоря;
сгорели обмотки статора.

Если пусковое устройство с трудом прокручивает на прогретом моторе, скорее всего, изношены втулки ротора

Сильные щелчки вместе с хрустом при запуске могут появиться из-за изношенных (поломанных) зубьев бендикса, поэтому при разборке стартера нужно обратить внимание на состояние этой детали. Проверка самого бендикса выполняется следующим образом:

прокручиваем пальцем руки шестерню по часовой стрелке, при исправном бендиксе она должна вращаться с натягом, слегка пружинить;
в обратную сторону шестеренка прокручиваться не может ни при каком усилии, разумеется, когда бендикс исправен.

Если в момент запуска движка появляется посторонний свист, вполне возможно, что шестерня бендикса сильно люфтит на валу, из-за этого и возникает неприятный шум.

Вариант первый – АКБ

Возможно это один из самых распространённых видов неисправностей такого рода. Суть его заключается просто в разряженной, либо неработоспособной аккумуляторной батарее.

Определить разряженную просто:

если щёлкает втягивающее реле, но стартер не крутит, при этом гаснут лампы на приборной панели – виновник аккумулятор;
когда происходит серия щелчков, при этом лампы также ощутимо притухают – то, как и в предыдущем случае, виновна аккумуляторная батарея;
если вообще ничего не происходит, то также возможно разряжен аккумулятор – необходимо проверить его другими нагрузками (к примеру — включить фары).

Если причиной является АКБ, то, казалось бы, всё просто – достаточно её зарядить (или прикурить) и можно отправляться в путь. Но не всё так элементарно, ведь невыясненная причина, которая вызвала следствие в виде неуспешного запуска – вызовет то же самое следствие ещё раз. Потому стоит разобраться – от чего батарея разрядилась.

Что делать, если стартер не крутит двигатель от замка зажигания

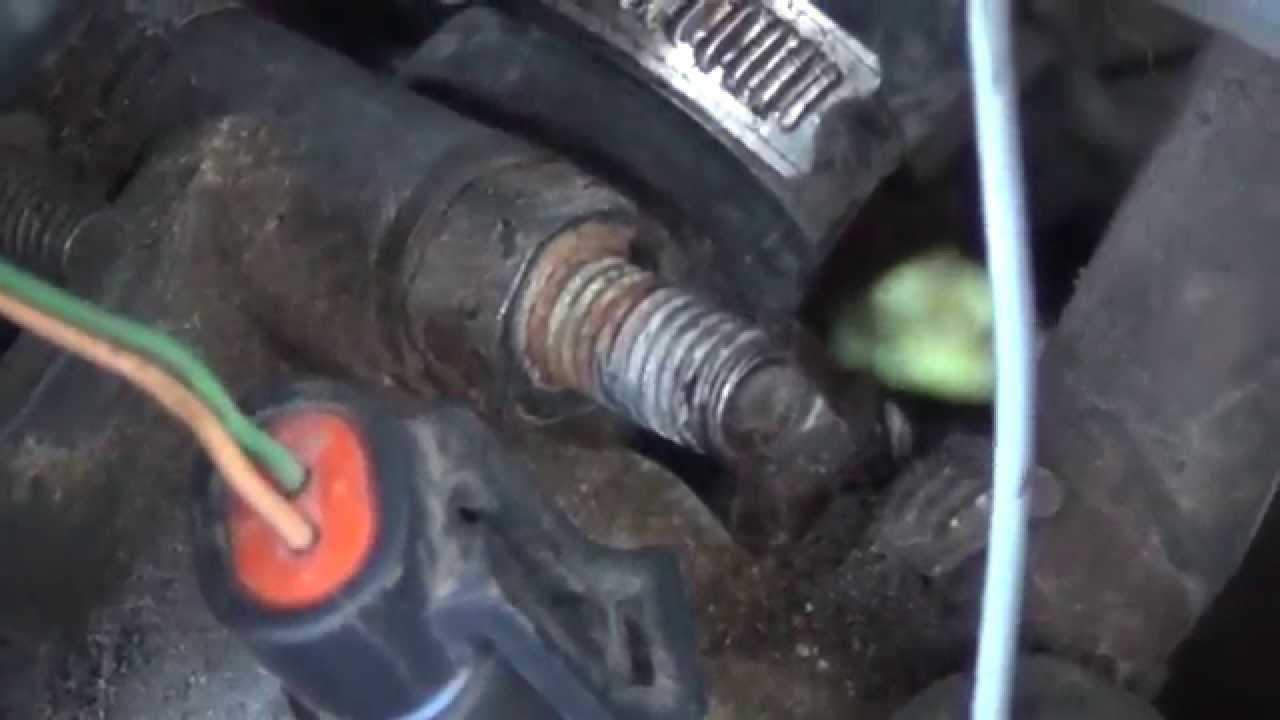

Клемма управляющего провода

Включить нейтральную передачу и зажигание.
Найти на стартере два вывода: силовой толстый провод от плюса АКБ и управляющий тонкий провод от управляющего реле.

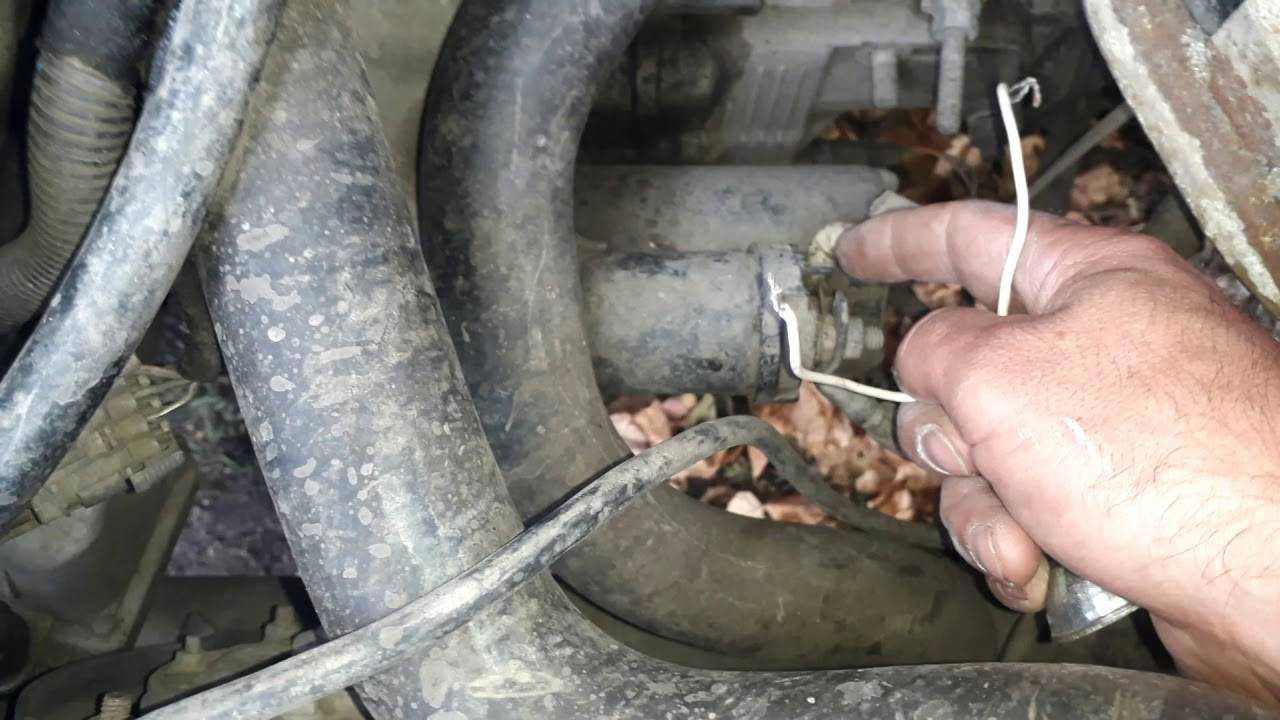

С помощью металлического подручного предмета (отвертки, ключа, провода) замкнуть между собой силовой и управляющий контакт.
После срабатывания стартера и запуска мотора сразу же разомкнуть контакты.

Альтернативный вариант того же метода – подача питания на управляющую клемму стартера непосредственно с положительного вывода аккумулятора. Это можно сделать с помощью любого изолированного провода, например из комплекта проводов для прикуривания.

Отсутствие реакции стартера на прямую подачу питания говорит о его поломке, выходе из строя электромотора или втягивающего реле. Для диагностики стартера нужно разбирать пусковой агрегат, осматривать щеточный узел, обмотки якоря и статора. В полевых условиях и без мультиметра сделать это непросто, поэтому нужно запустить машину с толкача и добираться до гаража или СТО.

Когда стартер напрямую крутит, а с ключа нет, то сам он полностью исправен, а проблема кроется в электрической цепи от ключа до стартера. Для определения места поломки нужно действовать по инструкции, приведенной ниже.

В первую очередь проверьте силовые контакты: клеммы аккумулятора, клеммы массы на кузове и двигателе, два силовых контакта на втягивающем реле стартера. Часто машина не заводится с ключа именно из-за плохого контакта, поэтому перед более подробной диагностикой нужно убедиться, что питание на стартер подается, а провода массы надежно контактируют с мотором и кузовом!

Как искать причину, если машина не реагирует на ключ зажигания – инструкция:

Как запустить двигатель, перемкнув стартер напрямую: видео

Что делать если стартер не реагирует на ключ зажигания: видео

Подгоревшие контакты от замка зажигания частое явление на автомобилях Ваз

Проблемы с запуском, если ключ зажигания не крутит стартер из-за иммобилайзера или сигнализации, в полевых условиях устранить сложно. То же самое касается и проблем с проводкой, для которых нужно разбирать панель. В таких случаях лучше обратиться к квалифицированному автоэлектрику.

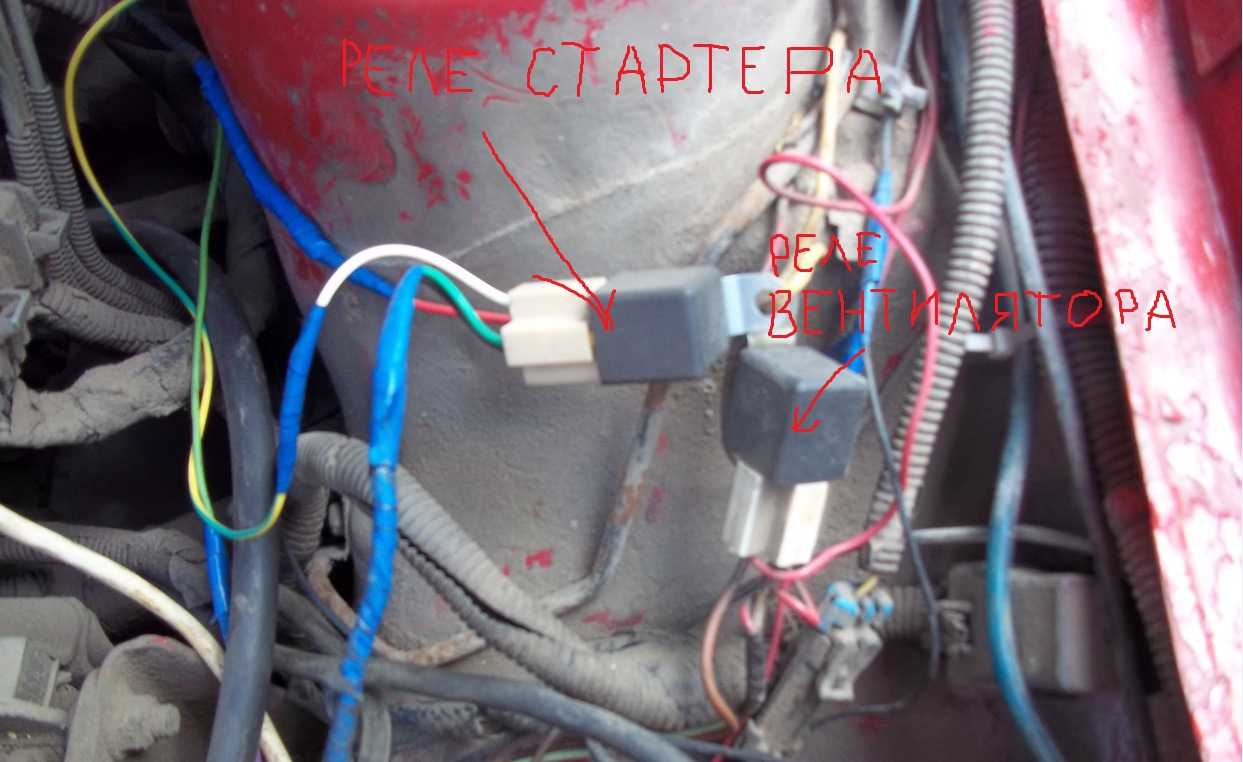

Неисправности цепи управления

Запуск мотора «без» стартера

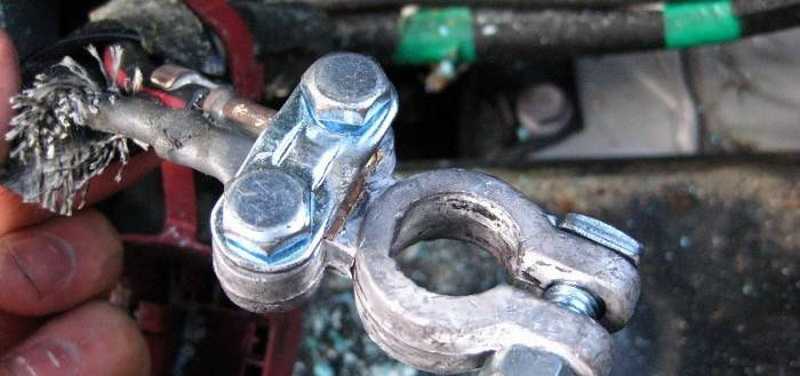

Плохие контакты

Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.

Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков». Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.

Сильно разряжен аккумулятор

Мы уже упоминали, что это самый банальный и распространённый случай. И чтобы понять, почему так происходит, давайте разберемся, как функционирует автомобильный стартер. Как только мы проворачиваем ключ в ЗЗ, посредством замыкания контактов питающее напряжение подаётся к контактной группе втягивающего реле, электромагнитная компонента тока приводит в движение якорь стартера. Он в свою очередь замыкает цепь между стартерным моторчиком и аккумулятором и одновременно сдвигает шестерню бендикса, устанавливая зацепление вала стартера с маховиком коленвала.

Когда батарея сильно разряжена, её заряда может быть достаточно для передвижения сердечника якоря, но о проворачивании коленвала речь уже не идёт. Если стартер щёлкает, но не крутит, это и означает, что шестерня бендикса состыковывается с коленвалом с характерным звуком, но на большее заряда аккумулятора не хватает. Но здесь имеется один нюанс: поскольку напряжение, выдаваемое АКБ, слишком мало, электромагнит не может удержать сердечник, и он возвращается в исходное положение (воздействие пружины оказывается сильнее электромагнитного). За короткий период времени заряд немного восстанавливается и снова приводит в движение сердечник – такой цикл может повторяться несколько раз.

Что делать, когда стартер при включении ЗЗ не крутит, а просто щёлкает? Первым делом убедитесь, что виновата именно батарея: при включенном зажигании попробуйте включить несколько потребителей одновременно и нажать на клаксон. При севшем АКБ сигнала вы не услышите или он будет далёк от нормального (хрипящий, затухающий, искажённый звук).

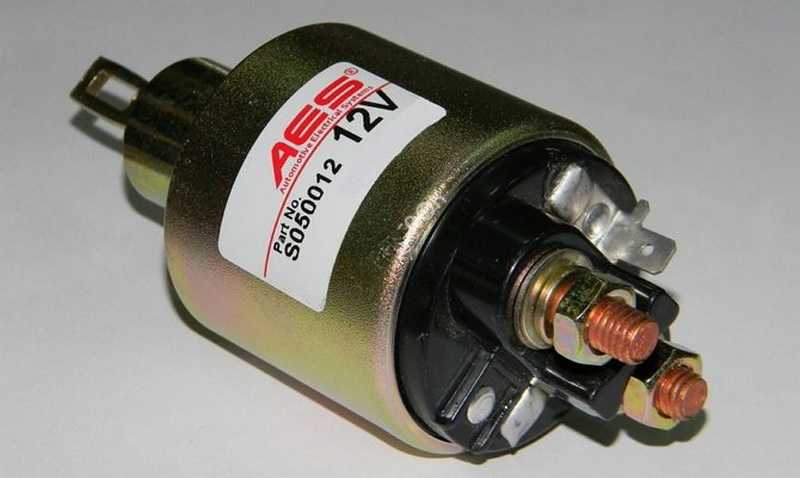

Как проверить втягивающее реле

Если при замыкании клемм стартер начал вращаться (возможно с треском) – то виновно втягивающее реле. Примечание. Не стоит таким способом заводить двигатель, т.к. ведущая шестерня стартера не входит в зацепление. Дело тут в том, что внутри реле контактные площадки попросту «обгорели», и на них образовался слой диэлектрика из оксидов металлов. Учитывая высокий рабочий ток – контакты могут «обгореть» за одну попытку запуска.

Варианта устранения два – можно разобрать реле и зачистить контакты, либо его заменить. Второй вариант значительно лучше, т.к. такой ремонт прослужит дольше. Это связано с тем, что на производстве контактные площадки покрывают специальным слоем сплава цветных металлов (с включением «благородных»), что снижает электроэрозию и вероятность окисления. Зачистив их – этот слой будет отсутствовать, потому долго такое реле не проработает.

Подгорели контактные пятаки во втягивающем реле

При наличии напряжения в процессе поворота ключа зажигания и отказе в работе реле, можно сказать, что мы наблюдаем отсутствие заряда в самом реле. В данном случае обычно говорят, что подгорают контакты. Чтобы устранить неисправность, придется демонтировать пусковое реле и очистить контакты контактной пластины. Дополнительно стоит проверить повреждения на втягивающей обмотке. Проверка целостности обмотки осуществляется с помощью мультиметра в режиме сопротивления измерения.

Подгорели контактные пятаки на втягивающем

Подгорание контактов возникает в виде громких щелчка, когда двигатель запускает и отпускается. Иногда случается срабатывание стартера.

Чтобы завести машину при подгорании контактных пятаков, необходимо одновременно перемкнуть все 3 контакта на втягивающем реле. Замыкание двух контактов под гайками производится для движения якоря, управляющий контакт замыкается для сцепления обгонной муфты с маховиком.

Ремонт осуществляется в определенном порядке:

автомобиль ставиться на тормоз, далее переводим передачу в нейтральное положение;
поворачиваем ключ в замке зажигания в положение зажигание включено;
используя отвертку замыкаем контакта на пусковом реле стартера;
двигатель должен завестись и машину можно будет транспортировать.

Что делать, если не крутит стартер ВАЗ 2114

Устройство автомобилей

На автофорумах вопрос «почему не крутит стартер на ваз 2114?» встречается очень часто. Причин для его выхода из строя много, поэтому и диагностика затруднена. В этой статье будет рассказано, по какой причине не работает стартер на ВАЗ 2114 и как его диагностировать.

Что собой представляет стартер на ВАЗ 2114

Стартер – это, по сути, маленький двигатель, только электрический. Основная его задача – двигать коленчатый вал. Основную работу он производит до тех пор, пока топливная смесь не воспламенится. Тогда уже в работу включается распредвал, и автомобиль заводится.

Внешние причины неработоспособности

Причины, почему не крутит стартер ВАЗ 2114, можно разделить на две категории: внешние и внутренние.

К внешним относятся любые неисправности, напрямую не относящиеся к предпусковому узлу. Зачастую в неработоспособности виновен аккумулятор. Это может быть:

Низкий заряд. Проверьте напряжение на клеммах АКБ. Оно должно быть не ниже 12В, а в идеале – 12,6 В.
Деградация свинцовых пластин. Симптомы аналогичны, но причина другая. В этом случае АКБ «изжил свое» и его требуется заменить. Впрочем, может помочь переполюсовка.
Смещение плотности электролита. В идеале она должна быть в пределах 1,23-1,4 г/см3. Если плотность больше/меньше – поправите ее, долив серной кислоты или дистиллированной воды.

В некоторых случаях проблема кроется в плохом контакте. Например, окисление клемм АКБ, вследствие попадания влаги. На поверхности образуется мутно-серая пленка, которую нужно счистить механически. Для надежности можно покрыть клемму медной смазкой.

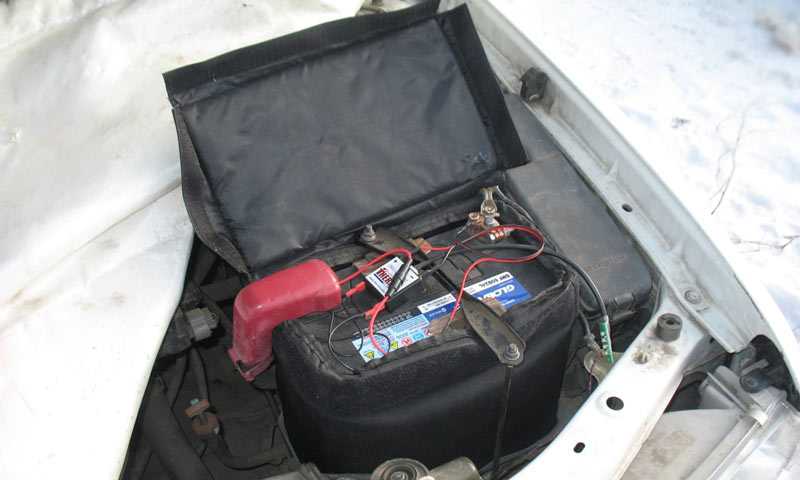

Зимой аккумулятор может разряжаться из-за холода. Если гараж неотапливаемый, или вы паркуете автомобиль на улице, жидкость может густеть. Исправить это возможно отогреванием: занесите АКБ в квартиру и дайте полчаса постоять в тепле

Обратите внимание, к батарее подносить его нельзя!

Еще одна причина, почему не срабатывает стартер ВАЗ 2114 – проблема с втягивающим реле. Обычно происходит прогар провода на массе: он покрывается черным нагаром. Попробуйте почистить его механически и подключить заново. Диагностируется проблема просто: стартер не щелкает при включении, т.к. этот звук издает именно реле.

Внутренние причины, почему стартер может выйти из строя

Редкая неисправность стартера на ВАЗ – прогорания якоря. В этом случае обмотка обрывается из-за превышения по току. Ремонту такая поломка не поддается – остается только полная замена якоря или стартера целиком.

К механическим поломкам может относится:

стесывание зубьев;
износ муфты;
износ зубчатого венца маховика.

Во всех случаях присутствует одинаковый симптом: резкий металлический треск при работе. Зубья проскакивают, образовавшаяся стружка застревает и создает характерный звук.

Механические поломки не поддаются ремонту, т.к. восстановление зубьев произвести невозможно. Причина неисправности, как правило, кроется в неправильной эксплуатации автомобиля, например, в езде на стартере.

Также характерная черта: при повороте ключа, ВАЗ издает характерные щелчки реле, т.е. электрическая часть в полном порядке.

Нередко встречаются проблемы с щетками. Если реле щелкает, но стартер не крутит, это может говорить об износе.

Щетки – это графитовые столбики, которые передают напряжение от статора ротору. Внутри появляется электромагнитный контур, создающий то самое вращение. Со временем они стираются, от чего ток перестают передвигаться. Т.к. щетки – это расходник, их достаточно просто заменить на новые.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Неисправность аккумуляторной батареи

Эта неисправность встречается достаточно часто. Аккумуляторная батарея может разрядиться или прийти в негодность по какой-либо причине. Вот три признака, по которым можно понять, что батарея разряжена:

Если стартер щелкает, но не крутит. Щелкает именно втягивающее реле, а в этот момент гаснут все индикаторы приборной доски автомобиля;
Если происходит не один щелчок, а целая серия. В это время все лампочки и индикаторы на панели начинают затухать;
При полностью разряженном аккумуляторе может вообще ничего не происходить при повороте ключа зажигания.

Теперь необходимо разобраться, что случилось с аккумулятором. Если он просто разрядился, то его достаточно зарядить. Если он пришел в негодность, то его необходимо заменить на работоспособный аккумулятор. Разрядившаяся батарея это только следствие, необходимо найти причину, что привело к этому. Возможно, что вы забыли выключить свет или другие потребители энергии. В этом случае понятно, почему батарея разрядилась. Если же вы уверенны в том, что все было выключено, а батарея все равно разрядилась, то вам необходимо проверить работу генератора.

Каков он – стартер ВАЗ 2114?

Если вы решились на самостоятельный ремонт этой маленькой, но весьма важной детали, прежде всего необходимо ознакомиться с ее устройством и принципом работы. Независимо от марки и модели авто стартер имеет одинаковую конструкцию и выполняют одну и ту же функцию, отличаются только размеры

По сути это электродвигатель. Его неподвижная часть – статор, в корпусе которого расположены 4 магнита, выполняющие роль полюсов, и подвижный якорь. А после того как включается зажигание, еще одна важная деталь – втягивающее реле – подает соответствующий сигнал, и якорь начинает крутить, постоянно ускоряясь. Бендикс обеспечивает зацепление маховика двигателя.

Номинальная мощность стартера равняется 1,55 кВт, а сила тока зависит от ряда показателей. Например, во время холостого хода она составляет всего 80 А, при обычных нагрузках – около 150 А. Если увеличить мощность до максимума, ток достигнет 350 А. В период заморозков стартер будет в заторможенном состоянии, а ток составит 500 и даже 700 А. Главная задача – создание крутящего момента. Он приводит в движение коленчатый вал, пока не произойдет воспламенение горючей смеси. Естественно, в это время деталь испытывает огромные нагрузки, и в один прекрасный день стартер ВАЗ 2114 уже не включается.

Проверка исправности втягивающего реле

Замена узлов и другие особенности ремонта

Выявить неисправность очень важно, но теперь необходимо позаботиться и о качественном ремонте стартера ВАЗ 2114. Конечно, можно поехать в фирменный сервисный центр, где специалисты проедут диагностику и устранят все неполадки, но это выльется в копеечку. Однако особенность отечественного автопрома в том, что в большинстве случаев можно произвести такие работы самостоятельно

Однако особенность отечественного автопрома в том, что в большинстве случаев можно произвести такие работы самостоятельно.

Для всех вышедших из строя элементов – шестерни, подшипники, треснувшая крышка, редуктор, бендикс, щетки и коллектор – лучшим лекарством будет замена. Если механизм не крутит из-за недостаточного заряда аккумулятора, то следует восстановить его либо заменить батарею на новую. Стартер ВАЗ 2114 иногда не срабатывает из-за замыкания в обмотке тягового реле или якоря. В этом случае опять вышедших из строя механизмов ждет только замена.

Замена щеток

Зачистите все контакты, выводы АКБ, особое внимание уделите проводу, соединяющему аккумулятор со штекерным контактом «50». При необходимости подтяните болтовые соединения. Если деталь установлена с перекосом, то демонтируйте ее и зафиксируйте правильно

Возможно, другого ремонта и не потребуется

Если деталь установлена с перекосом, то демонтируйте ее и зафиксируйте правильно. Возможно, другого ремонта и не потребуется.

Вообще, этот агрегат достаточно надежный, но неправильная эксплуатация и чрезмерные нагрузки делают свое дело. Очень часто неопытные водители, услышав посторонний шум, хотят полностью поменять механизм, но это действительно нужно очень редко. Часто все решает замена только втулки стартера ВАЗ 2114. Эта запчасть производится из мягких металлов (медь, латунь, бронза), чтобы свести трения к минимуму. Поэтому ее корпус и выходит из строя чаще. Но исправить это просто, хоть и понадобится полностью разобрать стартер.

Установка новой втулки

Для этой операции нам понадобится отвертка, молоток, два торцевых ключа (на 10 и 13). Чтобы замена втулки не обернулась проблемами, отключаем питание АКБ. Затем откручиваем крепежные болты, после чего стартер легко вынимается из кожуха маховика. Теперь можно разобрать и сам узел. Чтобы извлечь корпус втулки, понадобится специальный съемник. Его легко сделать самостоятельно из метчика резьбы. Ремонт втулки никто не производит. Так что заранее посетите магазин и приобретите новую. Ставим на место исправный образец втулки и собираем устройство в обратном порядке. Аккуратно крепим стартер на штатное место, избегая перекосов и хорошенько затягивая болты с гайками.

Инструкция по демонтажу и монтажу

Итак, если не крутит стартер ВАЗ 2114, ремонт можно произвести своими руками. Перед тем, как снять стартер, бортовую сеть нужно обесточить, для этого отключается аккумулятор.

Как снимать и как произвести 2114, читайте далее:

Гаечным ключом на 13 выкрутите два болта фиксации механизма к картеру сцепления. Обычно четырнадцатые ВАЗы не оснащаются третьим винтом, но если он есть, то вам необходимо будет залезть под днище авто для его откручивания. Сделав это, вы можете демонтировать провод 1 на реле, при этом подвигая механизм немного вперед.
Тем же ключом выкрутите гайку фиксации провода, соединяющего вывод реле с положительной клеммой аккумулятора. Проведите визуальный осмотр зубчиков маховика, если есть необходимость — замените их.
Используя отвертку с крестовым наконечником, нужно открутить два болта фиксации на крышке устройства. Затем выкрутите гайку, которая фиксирует выход обмотки узла на втягивающее реле и демонтируйте так называемую шайбу-скобку.
С помощью гаечного ключа на 10 необходимо выкрутить два длинных стяжных винта и демонтировать их, после чего можно визуально проверить, в каком состоянии находятся втулки.
Для разъединения корпуса механизма вам потребуется несколько раз несильно ударить по его нижней части, но для этого желательно использовать деревянный брусок или резиновый молоток. Открыв корпус, осмотрите щетки, если нужно — поменяйте их.
Используя отвертку, извлеките бендикс из вилки, после чего с помощью молотка выбейте стопорное кольцо. Бендикс можно демонтировать, если есть необходимость, замените его. Процедура сборки устройства осуществляется в обратном порядке.

Загрузка …

Как снять и заменить стартер

Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

Если произошел отчетливый щелчок в реле, значит оно работает;
Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

перегорание катушки,
механические повреждения,
естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

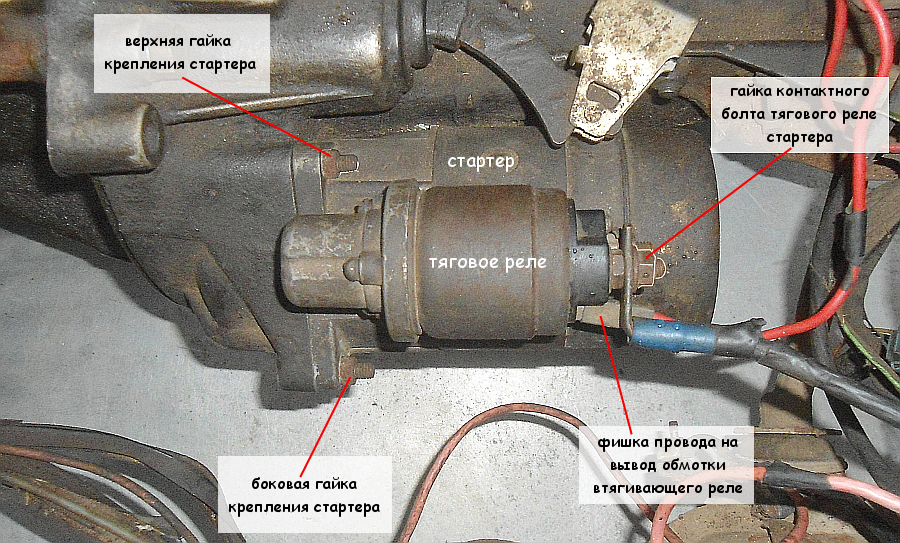

В остальном порядок того, как снять стартер, выглядит так:

Отключить клеммы аккумулятора;
Если установлен задний брызговик, снять его;
Можно убрать аккумулятор, чтобы освободить больше места;
Открутить зажим проводов, идущих на стартер;
Снять два провода с контактов тягового реле;
Затем открутить болты крепления стартера, два верхних и один нижний (вот с ним без ямы могут быть проблемы) и вынуть старый стартер.

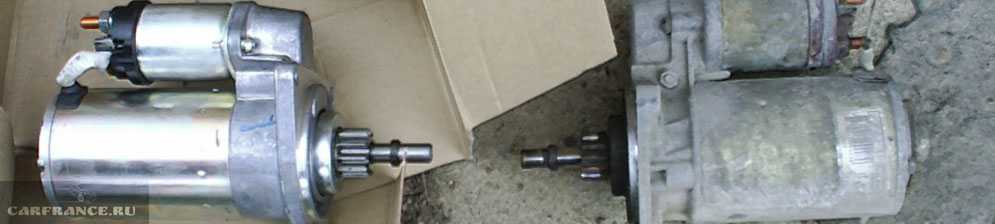

Установка нового стартера делается в обратном порядке:

Прикрутить агрегат болтами на штатное место. Сначала вкручивается самый длинный болт, потом два остальных;
Закрепить провода на корпусе;
Поставить на место зажим жгута проводов;
Вернуть на место аккумулятор вместе с опорой;
Подключить клеммы аккумулятора, проверить, как работает новый стартер;
Поставить на место брызговик.

Принцип работы ВР

С аккумулятора подается постоянный плюс на верхний силовой болт «тягового». В свободном состоянии контактная пластина – не касается «пятаков» силовых болтов в крышке. Обе обмотки – тянущая (ВО) и удерживающая (УО), одним выводом соединены с малой «управляющей» клеммой, на которую приходит пусковой импульс с ключа зажигания (плюс). Вторым выводом – более мощная ВО – идет на перемычку с нижним силовым болтом (плюсом электромотора стартера), а УО – на «массу» (корпус).

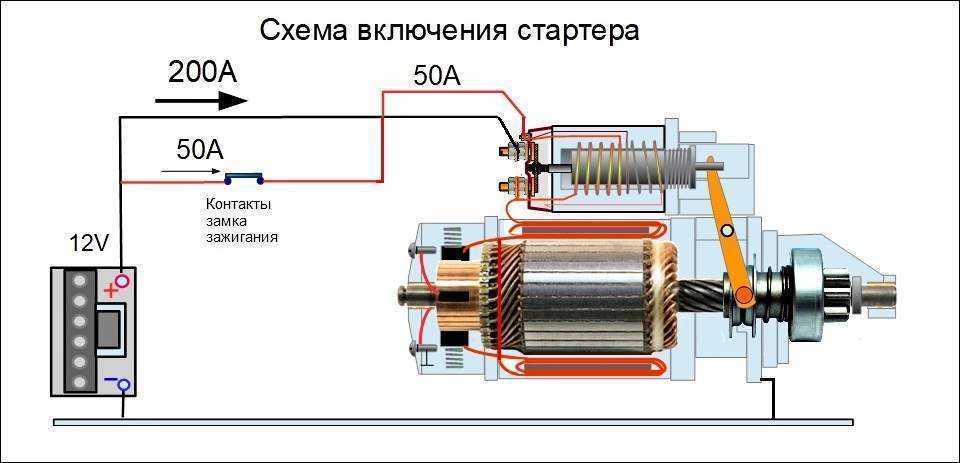

Схема включения стартера

Как только ключ зажигания замкнет цепь подачи питания на ВО, ток в ней создаст магнитное поле, под действием которого сердечник сдвинется внутрь корпуса, вытолкнет бендикс вперед, и прижмет пластину к клеммам. Пластина создаст «короткий путь» для тока большого напряжения – с верхнего болта, на нижний и на щетки стартера. Когда ток пойдет по нему – у тяговой обмотки пропадает «минус». Теперь начинает работать только удерживающая, которая все еще запитана (и будет, пока ключ зажигания остается в положении «Start»).

Почему не работает и не крутит стартер на ВАЗ-2114: автомобиль не заводится

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Почему не крутит стартер?

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Если надо срочно ехать!

Данный способ не рекомендуется к частому использованию! Завести двигатель можно попробовать, если замкнуть контакты стартера напрямую.

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

Состояние аккумуляторной батареи . Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.

Запускаем двигатель с помощью пуско-зарядного устройства

Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их

Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

К механическим неисправностям относится износ шестерни бендикса. В этом случае втягивающее реле срабатывает и стартер крутится вхолостую, но не вращает при этом маховик коленвала. Этот симптом может говорить также об износе венца маховика. В этом случае необходимо демонтировать стартер и установить причину визуально.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

Втягивающее реле . В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.

Меняем щетки стартера

Видео как снять стартер и проверить его на работоспособность

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16 при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах реле стартера устанавливали в блоке с остальными управляющими реле.

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций — блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

В любом случае, перед определением неисправности в электрической цепи стартера, стоит изучить схему электрооборудования конкретного автомобиля. Удачного всем пуска и добрых дорог!
