Система питания инжектора. схема системы питания инжекторных двигателей автомобилей ваз 2108i, 2109i, 21099i (евро-2)

Замена топливной рампы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Топливная рампа – очёнь важная вещь так как на ней находятся форсунки, если рампу убрать то соответственно и форсунки вы вынете из двигателя автомобиля и тем самым автомобиль уже не заведётся, поэтому без рампы на инжекторных автомобилях на которых топливо подаётся под высоким давлением (Примерно 284-325 кПа) не обойтись и если рампа к примеру будет засорена (Это от времени происходит и в основном от качества бензина зависит, которое заливался до засорения в двигатель автомобиля) то автомобиль уже будет хуже ехать, а всё это потому что топливо к форсункам будет хуже подаваться поэтому за состоянием рампы нужно не то чтобы следить, а просто смотреть чтобы она была в нормальном состоянии и резиновый колпачок закрывающий штуцер рампы (Что это за колпачок по мере прочтения статьи вы поймёте) всегда находился на ней и снимался только в случаи проверки давления топлива в рампе.

Примечание! Для проведения операции по замене рампы на новую, запастись нужно будет вам: Набором гаечных ключей, а так же шестигранным ключом «на 5» запастись надо так как рампа крепиться на болтах с шестигранными головками и две отвёртки ещё понадобиться, одна из которых будет плоского типа, а другая крестообразная но плоская может даже и не понадобиться!

Где находиться топливная рампа? Она довольно таки длинная и выглядит как труба поэтому полностью её вы не увидите на фотографии ниже а только часть перейдём ближе к объяснениям, она находиться не в очень удобном месте и поэтому чтобы снять данный агрегат воздушный шланг нужно будет убирать и ещё детали которые будут мешать снятию (В основном снятия воздушного шланга хватает, для того чтобы вынуть рампу), а теперь ближе к расположению данного агрегата, откройте для начала капот у автомобиля и найдите в нём ресивер под ним то и располагается рампа, если вы знаете что такое ресивер и где он находиться в двигателе то объясним по подробней, разыщите сперва крышку которая закрывает систему ГРМ от попадания туда грязи (Крышка красной стрелкой указана), рядом с этой крышкой и находиться рампа (Указана синей стрелкой), она довольно таки длинная и на фото вы её полностью не увидите кроме этого на топливной рампе которая показана на фото та самая пластмассовая крышка о которой говорили чуть ранее уже снята (Её и вы будете снимать, это нужно чтобы давления топлива стравить в системе) для наглядности то место где она находилась указано зелёной стрелкой.

Когда нужно менять топливную рампу? Она меняется при сильном повреждении в связи с которым автомобиль начнёт ехать у вас не так как раньше, а именно у него появятся провалы, плохой отклик на педаль будет, обороты ещё могут плавать на холостом ходу и автомобиль вообще может не завестись (Это вряд ли), но кроме этого рампа как и форсунки со временем засоряется из-за некачественно топлива в котором находятся мелкие частички грязи и все вышеперечисленные симптомы тоже будут присутствовать у автомобиля если рампа или форсунки засорены, поэтому не всегда целесообразно менять рампу если её можно просто снять и отдельно от форсунок промыть (Форсунки отдельно нужно прочищать, а рампу отдельно, если вы интересуетесь о том как можно прочистить форсунки, то в таком случае ознакомьтесь со статьёй под названием: «Прочистка форсунок на ВАЗ»), а вот промывать то рампу следует какой ни будь жидкостью для чистки инжекторов и не рекомендуем использовать для промывки какие ни будь сильные вещества к примеру различного рода растворители.

Схема системы питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i

Система питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i предназначена для обеспечения бесперебойной подачи топлива в цилиндры двигателя. Помимо этого она имеет функции хранения определенного запаса топлива на борту автомобиля и очистки его от механического загрязнения.Схема системы питания

Элементы системы питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i

— Топливный бак сварной, сварен из двух штампованных половин. Емкость 43 литра. Заливная горловина выведена в правое заднее крыло автомобиля.

— Топливный модуль (электоробензонасос) установлен в топливном баке и объединяет в себе топливный насос и датчик указателя уровня топлива. Для доступа к модулю под задним сиденьем в кузове автомобиля выполнен смотровой люк. На входном патрубке топливного модуля установлен сетчатый фильтр очистки топлива.

— Топливный фильтр бумажный в металлическом корпусе, не разборный, установлен под днищем автомобиля, рядом с топливным баком.

— Топливная рампа подводит топливо из подающей магистрали к вставленным в нее четырем форсункам. Соединение рампы и форсунок уплотнено резиновыми кольцами. В торце рампы имеется диагностический штуцер для измерения давления в системе.

— Форсунка – электромагнитный клапан, пропускающий топливо в цилиндры при подаче на него напряжения и запирающийся при обесточивании под действием возвратной пружины. На торце форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска.

— Регулятор давления топлива – перепускной клапан, установленный на топливной рампе. Он поддерживает в топливопроводе необходимое рабочее давление (в районе 3-х атмосфер). И изменяет его в зависимости от величины оборотов двигателя. Лишнее топливо сбрасывается назад в топливный бак по обратной магистрали.

— Сепаратор – элемент системы улавливания паров топлива (под ЕВРО 2). Закреплен под задним правым крылом автомобиля. В нем пары бензина конденсируются и возвращаются обратно в топливный бак. Не успевшие сконденсироваться пары топлива поступают из сепаратора в адсорбер.

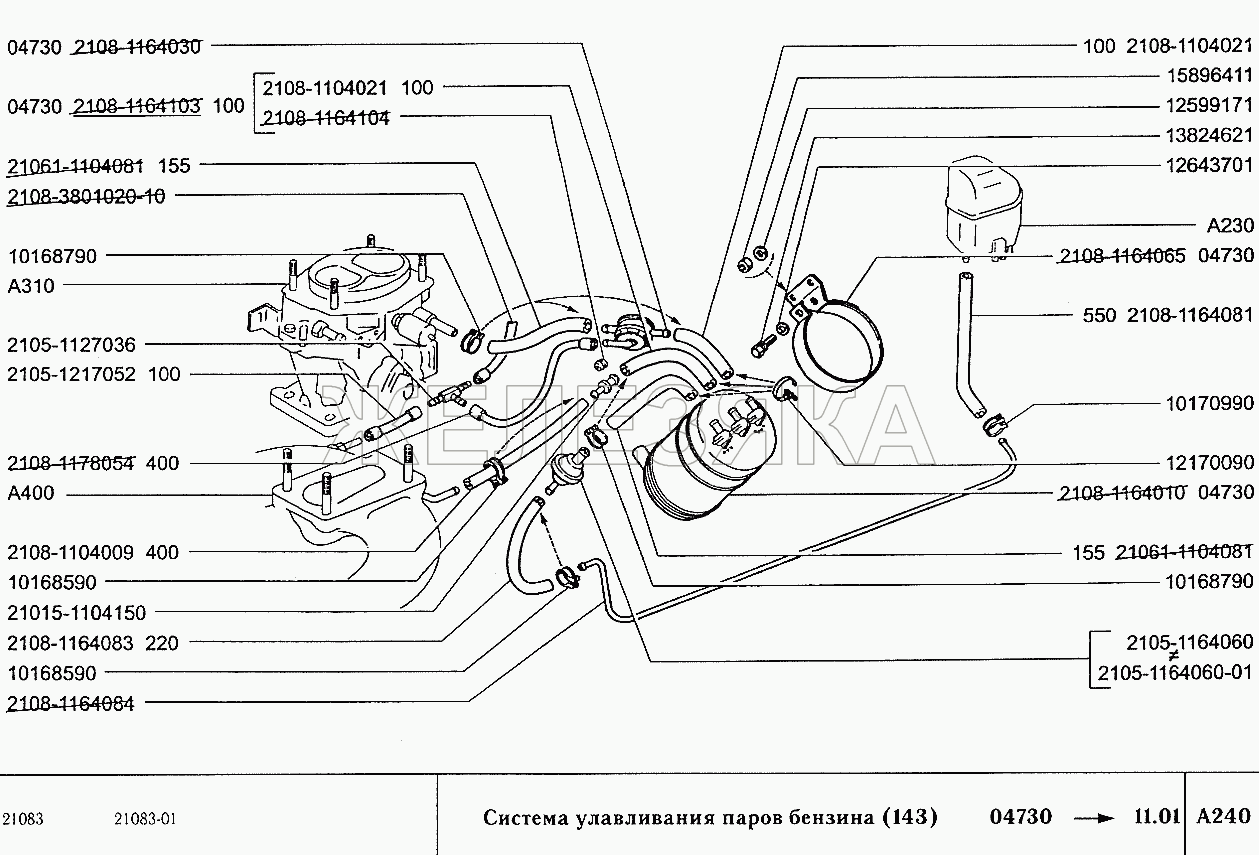

— Адсорбер – емкость (элемент системы улавливания паров топлива), где пары топлива, поступившие из сепаратора, поглощаются активированным углем. При повышении оборотов коленчатого вала двигателя блок управления дает команду на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер впускного модуля. Устанавливается в моторном отсеке.

— Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.

— Двухходовой клапан препятствует излишнему повышению или наоборот понижению давления в топливном баке.

Примечания и дополнения

— Элементы системы улавливания паров топлива (сепаратор, адсорбер) имеются только на автомобилях ВАЗ 2108i, 2109i, 21099i соответствующих нормам ЕВРО 2.

— Справка по топливной системе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Еще статьи по автомобилям ВАЗ

— Неисправности топливной системы автомобилей ВАЗ

— Прочистка топливного бака автомобилей ВАЗ 2108, 2109, 21099

— Прочистка топливных магистралей автомобилей ВАЗ 2108, 2109, 21099

— Датчик положения коленчатого вала (ДПКВ) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Расход топлива автомобилями ВАЗ 2108, 2109, 21099

Описание конструкции

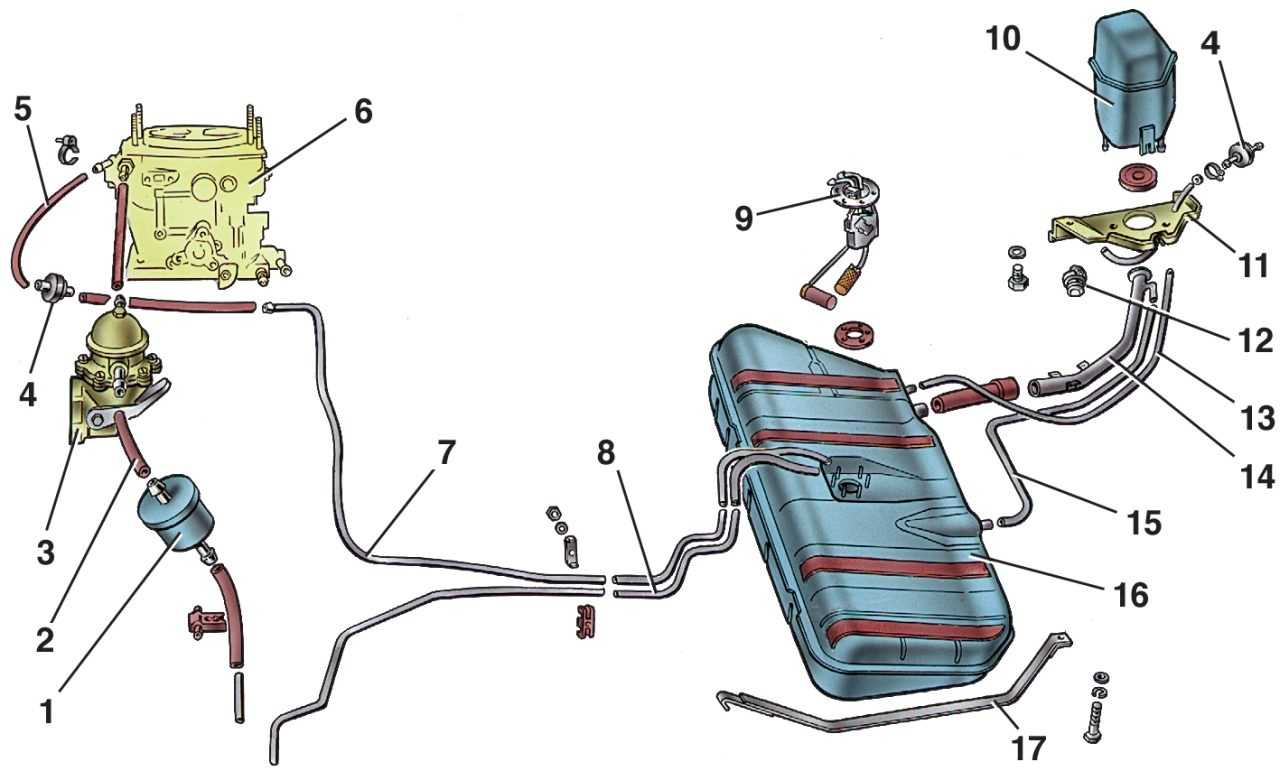

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю двумя шпильками через теплоизолирующую проставку, уплотненную с двух сторон картонными прокладками.

Часть бензина, подаваемая к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов — это улучшает охлаждение насоса и предотвращает образование паровых пробок в системе питания. В сливной магистрали предусмотрен обратный клапан, пропускающий топливо только в одном направлении — от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25 °С и полностью перекрывает ее, если воздух нагрет выше 35 °С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25–35 °С.

Воздушный фильтр — сухой, со сменным бумажным фильтрующим элементом. Корпус фильтра крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

ВАЗ 2109 – автомобиль отечественного производства, который является усовершенствованием ВАЗ 2108. Эти два автомобиля существенно отличаются, но некоторые компоненты были позаимствованы. ВАЗ 2109 сразу завоевал интерес у покупателей. Главным плюсом автомобиля то, что в обслуживании он прост, запасные части доступны, сам автомобиль имеет приемлемую цену.

Хотя в данное время этот автомобиль снят с производства, но на дорогах нашей страны он встречается, довольно, часто, поэтому в автосервисах требуются специалисты, способные проводить качественный ремонт ВАЗ 2109.

Целью данной работы является углубление и систематизация знаний по ремонту и техническому обслуживанию системы питания и датчика давления масла ВАЗ 2109.

Для выполнения этой цели необходимо решить ряд задач:

– рассмотреть назначение, устройство и принцип работы системы питания и датчика давления масла,

– рассмотреть основные неполадки и виды износа деталей системы питания и датчика давления масла,

– составить алгоритм последовательности ремонта и технического обслуживания системы питания и датчика давления масла,

– рассчитать себестоимость ремонта системы питания и датчика давления масла,

– выполнить практическую часть работы – стенд «разборка датчика давления масла.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных карах ВАЗ считывает импульсы зависимо от оборота колеса и передает данные на электрический блок управления (ЭБУ). При торможении движком при помощи ДС и ЭБУ отключается подача горючего, таковым образом достигается наиболее экономная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько увеличивается потребление бензина, снижаются холостые обороты, в особенности при резком торможении. Где находится датчик скорости, найти сходу трудно, потому что он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем подходящую нам деталь последующим образом:

открываем капот машинки;
ключом на 10 отворачиваем два болта крепления КВФ;
расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
вынимаем КВФ, сейчас датчик уже возник в поле зрения, он размещен на корпусе коробки (КПП (Контрольно-пропускной пункт — пункт, предназначенный для контроля за проходом (посещением) и пропуска на территорию какого-либо объекта)), к нему подступают провода, подсоединяемые при помощи разъема.

ДС просто выворачивается рукою, а штекер с проводами можно выдернуть и опосля того, как датчик будет откручен (но аккуратненько, чтоб не разрушить проводку во время вращения).

Идентификационные номера автомобилей «ваз» (жигули)

На автомобили марки «ВАЗ» идентификационный номер (VIN) наносится ударным способом и расположен в моторном отсеке:

ВАЗ-2101, ВАЗ-21011, ВАЗ-21013, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и их модификации — на нижней полке коробки воздухопритока справа по ходу движения
ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 – на верхней поверхности правой стойки брызговика кузова (на правой опоре пружины передней подвески)
ВАЗ-2121 — на верхнем усилителе щитка передка справа. Кроме того, встречаются варианты следующего расположения — на верхнем усилителе панели облицовки радиатора, на щитке передка рядом с заводской табличкой

Система питания двигателя (топливная система)

_____________________________________________________________________________________________________________________

Главным предназначением топливной системы автомобиля являются подача топлива из бака, фильтрация, образование горючей смеси и подача ее в цилиндры. Существует несколько типов топливных систем для автомобильных двигателей. Самая распространенная в 20-ом веке была карбюраторная система подачи смеси топлива. Следующим этапом стало развитие впрыска топлива при помощи одной форсунки, так называемый моновпрыск. Применение этой системы позволило уменьшить расход топлива. В настоящее время используется третья система подачи топлива – инжекторная. В этой системе топливо под давлением подается непосредственно в впускной коллектор. Количество форсунок равно количеству цилиндров.

Устройство топливной системы

Все cистемы питания двигателя похожи, отличаются только способами смесеобразования. В состав топливной системы входят следующие элементы:

Топливный бак, предназначен для хранения топлива и представляет собой компактную емкость с устройством забора топлива (насос) и, в некоторых случаях, элементами грубой фильтрации.
Топливопроводы представляют собой комплекс топливных трубок, шлангов и предназначены для транспортировки топлива к устройству смесеобразования.
Устройства смесеобразования (карбюратор, моновпрыск, инжектор) – это механизм в котором происходит соединение топлива и воздуха (эмульсии) для дальнейшей подачи в цилиндры в такт работы двигателя (такт впуска).
Блок управления работой устройства смесеобразования (инжекторные системы питания) – сложное электронное устройство для управления работой топливных форсунок, клапанов отсечки, датчиков контроля.
Топливный насос, обычно погружной, предназначен для закачивания топлива в топливопровод. Представляет собой электродвигатель, соединенный с жидкостным насосом, в герметичном корпусе. Смазывается непосредственно топливом и длительная эксплуатация с минимальным количеством топлива, приводит к выходу из строя двигателя. В некоторых двигателях топливный насос крепился непосредственно к двигателю и приводился в действие вращением промежуточного вала, или распредвала.
Дополнительные фильтры грубой и тонкой очистки. Установленные фильтрующие элементы в цепь подачи топлива.

Принцип работы топливной системы

Рассмотрим работу всей системы в целом. Топливо из бака всасывается насосом и по топливопроводу через фильтры очистки подается в устройство смесеобразования. В карбюраторе топливо попадает в поплавковую камеру, где потом через калиброванные жиклеры подается в камеру смесеобразования. Смешавшись с воздухом смесь через дроссельную заслонку поступает в впускной коллектор. После открытия впускного клапана подается в цилиндр. В системе моно впрыска топливо подается на форсунку, которая управляется электронным блоком. В нужное время форсунка открывается, и топливо попадает в камеру смесеобразования, где, как и в карбюраторной системе смешивается с воздухом. Дальше процесс такой же, как и в карбюраторе.

В инжекторной системе топливо подается к форсункам, которые открываются управляющими сигналами от блока управления. Форсунки соединены между собой топливопроводом, в котором всегда находится топливо. Во всех топливных системах существует обратный топливопровод, по нему сливается излишек топлива в бак.

Система питания дизельного двигателя похожа на бензиновую. Правда, впрыск топлива происходит непосредственно в камеру сгорания цилиндра, под большим давлением. Смесеобразование происходит в цилиндре. Для подачи топлива под большим давлением применяется насос высокого давления (ТНВД).
