Электросхема ваз 2131 карбюратор
1. Передние фонари; 2. Фары; 3. Электродвигатели очистителей фар; 4. Звуковой сигнал; 5. Электродвигатель омывателя фар; 6. Электродвигатель омывателя ветрового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель очистителя ветрового стекла; 13. Стартер; 14. Электродвигатель очистителя ветрового стекла; 15. Концевой выключатель карбюратора; 16. Электромагнитный клапан карбюратора; 17. Блок управления электромагнитным клапаном карбюратора; 18. Коммутатор; 19. Свечи зажигания; 20. Датчик-распределитель зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23. Штепсельная розетка для переносной лампы; 24. Катушка зажигания; 25. Датчик контрольной лампы уровня тормозной жидкости; 26. Реле включения очистителей и омывателя фар; 27. Реле включения обогрева заднего стекла; 28. Реле включения дальнего света фар; 29. Реле включения ближнего света фар; 30. Реле включения зажигания; 31. Реле включения стартера; 32. Выключатель контрольной лампы блокировки дифференциала; 33. Переключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель света заднего хода; 37. Реле-прерыватель указателей поворота и аварийной сигнализации; 38. Основной блок предохранителей; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41. Выключатель заднего противотуманного света; 42. Выключатель обогрева заднего стекла; 43. Переключатель электродвигателя отопителя; 44. Переключатель очистителя и омывателя заднего стекла; 45. Выключатель аварийной сигнализации; 46. Выключатель зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48. Выключатель освещения приборов; 49. Подрулевой трехрычажный переключатель; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51. Электродвигатель омывателя заднего стекла; 52. Выключатели плафонов, расположенные в стойках дверей; 53. Плафоны освещения салона; 54. Комбинация приборов; 55. Фонари освещения номерного знака; 56. Выключатель контрольной лампы стояночного тормоза; 57. Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Электродвигатель очистителя заднего стекла; 60. Элемент обогрева заднего стекла.
А. Порядок условной нумерации штекеров в колодках трехрычажного переключателя.
Нажмите для увеличения (219 КБайт)
1. Передние фонари 2. Фары 3. Электродвигатель очистителя фар 4. Звуковой сигнал 5. Электродвигатель омывателя фар 6. Электродвигатель омывателя ветрового стекла 7. Генератор 8. Боковой указатель поворота 9. Аккумулятор 10. Электродвигатель отопителя 11. Доп.резистор электородвигателя отопителя 12. Реле-прерыватель очистителя ветрового стекла 13. Стартер 14. Электродвигатель очистителя ветрового стекла 15. Концевой выключатель карбюратора 16. Электромагнитный клапан карбюратора 17. Блок управления ЭПХХ 18. Коммутатор 19. Свечи зажигания 20. Трамблер (распределитель зажигания 21. Датчик давления масла 22. Датчик температуры 23. Розетка переноски 24. Катушка зажигания 25. Датчик уровня торм. жидкости 26. Реле включения очистителей и омывателя фар 27. Реле включения обогрева заднего стекла 28. Реле дальнего света фар 29. Реле ближнего света фар 30. Реле включения зажигания 31. Реле включения стартера 32. Выключатель лампы блокировки дифференциала 33. Переключатель наружного освещения 34. Прикуриватель 35. Выключатель стоп-сигнала 36. Выключатель света заднего хода 37. Реле-прерыватель указателя поворотов и ав.сигнализации 38. Основной блок предохранителей 39. Дополнительный блок предохранителей 40. Лампа подсветки рычажков отопителя 41. Выключатель заднего противотуманого фонаря 42. Выключатель обогрева заднего стекла 43. Переключатель эл.двигателя отопителя 44. Переключатель очистителя и омывателя заднего стекла 45. Выключатель аварийной сигнализации 46. Выключатель зажигания 47. Контрольная лампа воздушной заслоки карбюратора 48. Регулятор освещения приборов 49. Подрулевой рычажный переключатель 50. Выключатель контрольной лампы заслонки карбюратора 51. Электродвигатель омывателя заднего стекла 52. Дверной выключатель плафонов 53. Плафоны освещения салона 54. Комбинация приборов 55. Фонари освещения номерного знака 56. Выключатель лампы ручника 57. Датчик уровня бензина 58. Задние фонари 59. Электродвигатель очистителя заднего стекла 60. Обогрев заднего стекла
Отключение аккумуляторной батареи
Шаг 1: Подготовьте место, где будете работать.
Шаг 2: Включите экстренные огни или аварийную сигнализацию, чтобы обеспечить безопасность.
Шаг 3: Наденьте защитные перчатки и очки, чтобы избежать возможных травм.
Шаг 4: Откройте капот автомобиля.
Шаг 5: Найдите аккумуляторную батарею, которая находится обычно близко к передней части автомобиля.
Шаг 6: Определите положительный и отрицательный полюса батареи. Обычно положительный полюс обозначен знаком «+», а отрицательный — знаком «-«.
Шаг 7: Отверните гайки, крепящие клеммы аккумулятора. Вначале отверните гаечный ключ отрицательной клеммы, а затем — положительной, чтобы избежать короткого замыкания.
Шаг 8: Осторожно снимите клеммы от аккумуляторной батареи, избегая контакта с металлическими предметами или проводами. Шаг 9: Установите клеммы на специальные держатели, чтобы они не замыкались случайно, и оберните их изолентой для защиты от короткого замыкания
Шаг 9: Установите клеммы на специальные держатели, чтобы они не замыкались случайно, и оберните их изолентой для защиты от короткого замыкания.
Шаг 10: Закройте капот автомобиля и завершите процедуру отключения аккумуляторной батареи.
Отключение аккумуляторной батареи — важный шаг при выполнении различных работ на автомобиле, поэтому следуйте инструкциям и будьте осторожны.
Подключение и установка автосигнализации Starline A91 на НИВА ВАЗ 21214 2013
Фото 2.1. Просверлив и загрунтовав отверстия 4,2 мм в указанной зоне (помним про лицевую панель двери!), крепим корпус электропривода, соединяем его тягу с тягой замка и регулируем ход тяг при защёлкнутом механизме замка (как будто дверь захлопнута).
Фото 2.2. Провода из двери в салон протягиваем при помощи кондуктора. В зоне перехода из двери в кузов защищаем провод куском пластиковой гофрированной трубки 10мм.
Проверяем работу механизма на запирание и отпирание, подавая напряжение на электропривод по смонтированным проводам и изменяя полярность. Подключаем к сигнализации по схеме на стр.20 инструкции по установке.
Фото 2.3. На проводах разъемов приборной доски (вид сзади) подключаем световую сигнализацию, контроль работы двигателя и контроль стояночного тормоза (по схеме 2.1).
На более ранних выпусках автомобилей приборная доска другая. Разъемы расположены под углом. В левом разъеме: коричневый/красный – тахометр, розовый/черный – ручник. В правом: коричневый/белый – генератор.
Схема 2.1. Контроль стояночного тормоза (ручника).
Фото 2.4. Точки штатного соединения проводки с кузовом автомобиля за приборной доской справа. Здесь подключаем общий провод сигнализации.
Фото 2.5. Точка соединения проводки кнопок включения света в салоне с блоком иммобилайзера. Подключение контроля дверей делаем по схеме 2.2. или 2.3.
Схема 2.2. Подключение контроля дверей без сохранения плавного погасания фонариков (вмешательство минимально). Провод режем возле блока иммобилайзера.
Схема 2.3. Подключение контроля дверей с сохранением плавного погасания фонариков (требуется прокладка дополнительного провода, штатные провода режем возле кнопок).
Фото 2.6. Силовые провода подключаем в пучке замка зажигания. Нам потребуется подключить только +12, зажигание и стартер. На более ранних автомобилях стартер красный/синий двойной.
Фото 2.7. Так как автомобиль с МКПП и возможен запуск мотора «с толкача» — блокировки стартера недостаточно. Блокируем хотя бы еще и бензонасос.
Фото 2.8. На автомобиле 2013 года оказалось наличие евросвета (включение в передних габаритах спиралей 21 Ватт, реле расположено под рулем справа). Блокируем его схемой 2.4.
Схема 2.4. Отмена евросвета на периоды автозапусков и дистанционных запусков двигателя. На схеме Р1 – штатное реле евросвета, Р2 – дополнительное реле.
Фото 2.9. Кнопку концевика капота устанавливаем на кронштейне, изготовленном из планки от электропривода замка. Кронштейн крепим под болт механизма замка капота.
Фото 2.10. Температурный датчик сигнализации крепим под штатный болт крепления тросика акселератора на впускном коллекторе сверху.
Фото 2.11. Сирену устанавливаем рядом с электроприводом дворников над аккумулятором на наклонной плоскости.
Провода выводим под капот сквозь штатное уплотнение пучка проводов двигателя.
Фото 2.12. Кнопку контроля багажной двери устанавливаем на пластиковой опоре полочки слева. Прокладываем провод до неё по левому борту и соединяем её корпус с «массой» на левом фонаре.
Провод контроля багажника прокладываем вдоль левого порога, далее по арке левого заднего колеса в нишу за аркой. Оттуда провод выводим к левой опоре полочки багажника. Отверстие под кнопку сверлим в наклонной плоскости опоры полочки, предварительно проверив попадание (нажатие закрытой дверью багажника) при помощи маячка.
Фото 2.13. Модуль приемопередатчика устанавливаем на лобовом стекле за зеркалом.
Фото 2.14. Контрольный светодиод – в районе приборной доски между панелью и уплотнением стекла.
Фото 2.15. Датчик удара наклеиваем на нижнюю часть консоли магнитолы в зоне внутреннего металлического усилителя жесткости.
Если иммобилайзер будет активирован, потребуется установка обходчика иммобилайзера.
Поломки
Чаще всего из строя выходит контактная группа, так как она выполнена из пластика, в который вставлены медные контакты, из-за протекания больших токов и слабого контакта между скобами, происходит нагрев. Из-за высокой температуры пластик деформируется и выводит из строя контактную группу.
Механическая часть выходит из строя намного реже, но это тоже случается. Она повреждается из-за длительного использования, пружинки в замке проседают, замок разбалтывается, что приводит к его заклиниванию или возможности повернуть практически любым ключом, что сводит защиту автомобиля к нулю.
Снятие старого замка зажигания
Перед началом работы необходимо отключить аккумулятор, чтобы избежать возможных повреждений электрической системы.
1. Используя отвертку, снимите панель приборов, расположенную под рулевой колонкой.
2. Найдите замок зажигания, расположенный под рулевой колонкой, и отсоедините от него все электрические провода, аккуратно отжав соответствующие зажимы.
3. Вращением ключа в положении «ACC» или «ON» снимите фиксатор замка зажигания при помощи игольчатой пилы или другого инструмента, подходящего для этой операции. При этом ключ должен находиться в замке.
4. Аккуратно извлеките замок зажигания из отверстия, оставив на месте контактную пластину и другие элементы. Убедитесь, что никакие детали не остались зажатыми или поврежденными в процессе снятия.

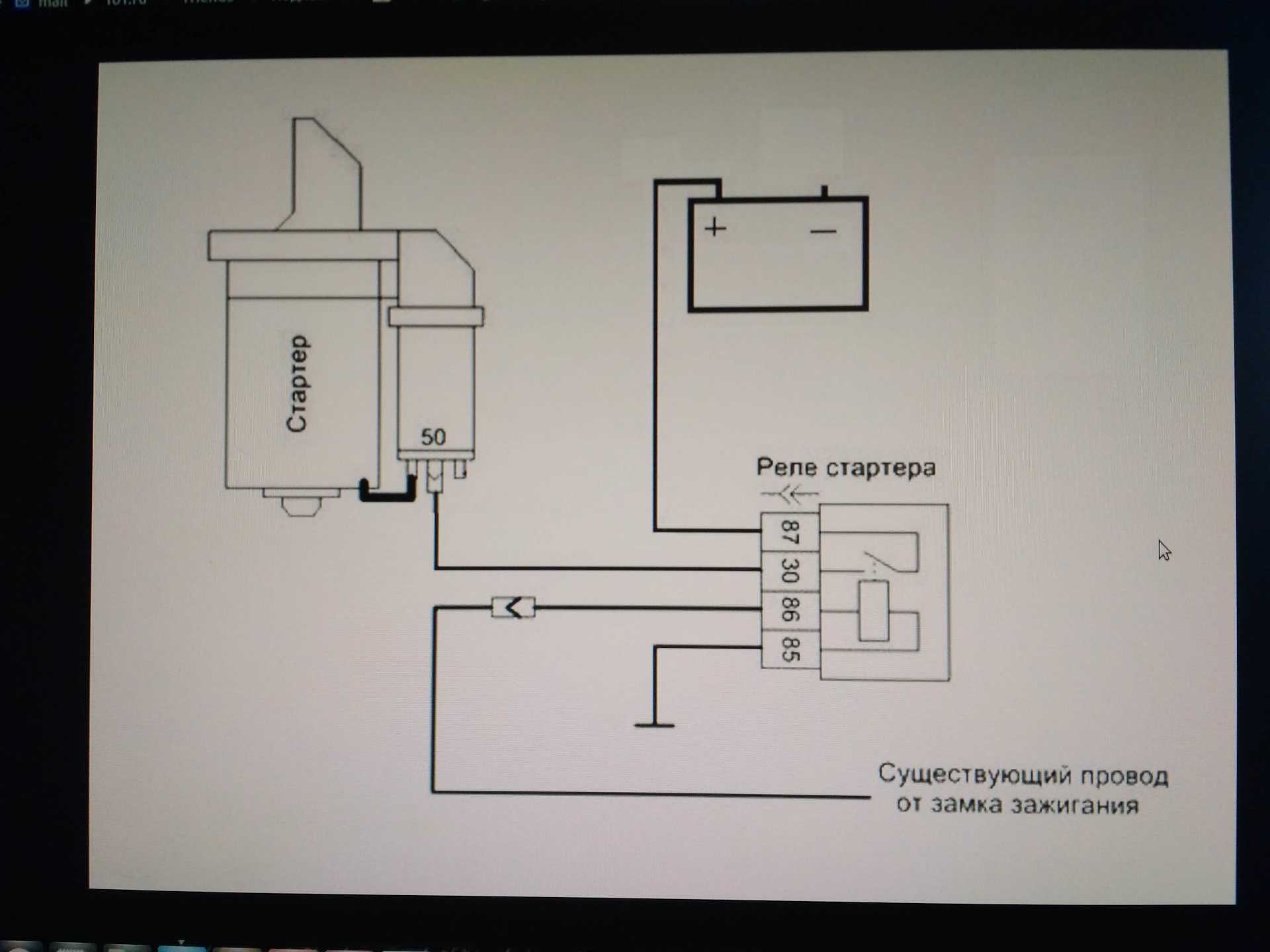

Подключение замка зажигания
1. Отключите отрицательный клеммный зажим аккумулятора, чтобы предотвратить случайное короткое замыкание.
2. В моторном отсеке найдите провода, идущие от силового блока инжектора и подсоединяющиеся к замку зажигания.
3. Одну за одной отсоедините провода от старого замка зажигания, аккуратно пометив их, чтобы не перепутать при подключении нового замка.
4. Снимите старый замок зажигания и установите новый на его место. Убедитесь, что новый замок правильно входит в отверстие и надежно фиксируется.
5. Подсоедините провода к соответствующим клеммам нового замка зажигания. При этом придерживайтесь пометок, которые вы сделали при отсоединении старого замка.
6. Проверьте, что все провода надежно закреплены и не оставляют зазоров. Убедитесь, что они не перекручены или повреждены.
7. Подключите отрицательный клеммный зажим аккумуляторной батареи и убедитесь, что он плотно закреплен.
После выполнения этих шагов замок зажигания на вашей Ниве 21214 инжектор должен быть успешно подключен. В случае возникновения проблем или неполадок рекомендуется обратиться к специалистам для устранения проблемы.
Схемы жгутов проводов Нива
Схемы жгутов проводов 21214 (Инжектор). Год выпуска примерно 2009-2010, ЕВРО-3.

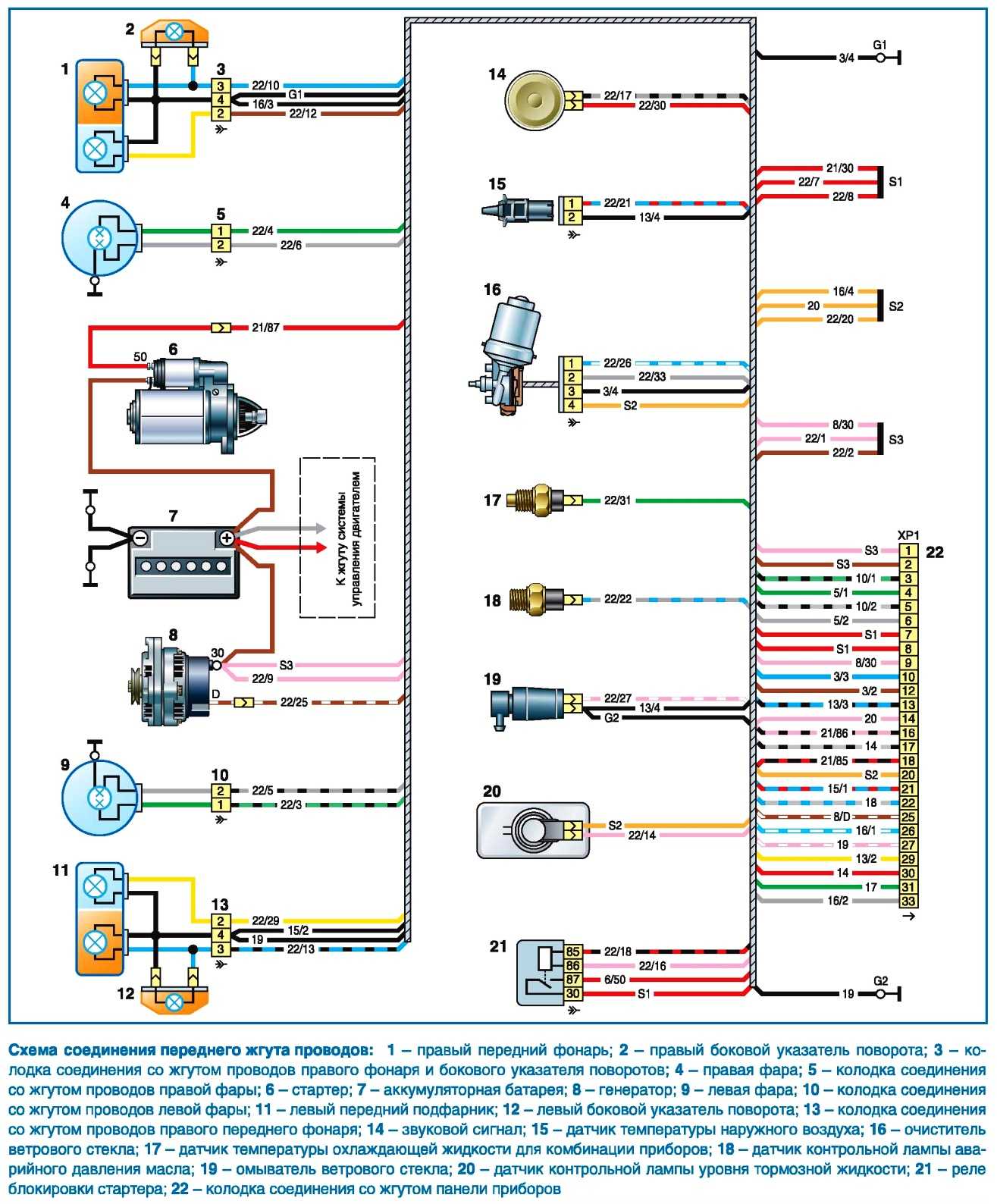

Жгут проводов передний
Жгут панели приборов
Жгут проводов системы управления двигателем
Схемы LADA 4×4 выпуск с 2011 года (Е-ГАЗ)
Жгут проводов передний
Жгут проводов панели приборов
Жгут проводов системы зажигания
Жгут проводов задний
C 2013 года стали применять дневные ходовые огни: у подфарника в секции габаритного огня устанавливается 2-х нитиевая лампа. При включении зажигания питание приходит на нить 21 Ватт (режим ходовых огней), при включении наружного освещения питание переключается на нить 5 Ватт (режим габаритных огней).
Ключ со специальной точкой
При подключении замка зажигания на Ниве 21214 инжектор важно обратить внимание на ключ со специальной точкой. Это ключ, который имеет дополнительную выемку или отверстие в виде точки на поверхности
Чтобы подключить замок зажигания, следуйте следующим шагам:
- Убедитесь, что зажигание выключено и батарея автомобиля отключена.
- Найдите разъем замка зажигания, который находится под панелью приборов.
- Вставьте ключ со специальной точкой в замок зажигания, удостоверившись, что он вошел полностью.
- Переведите ключ на начальное положение, расположенное перед положением «зажигание».
- Поставьте батарею автомобиля на зарядку и дождитесь полного заряда.
- Включите зажигание и проверьте работу автомобиля.
Убедитесь, что ключ со специальной точкой полностью вошел в замок зажигания, поскольку это может повлиять на его работу. Если вы испытываете проблемы при подключении замка зажигания, обратитесь к специалисту или автосервису для получения дополнительной помощи.

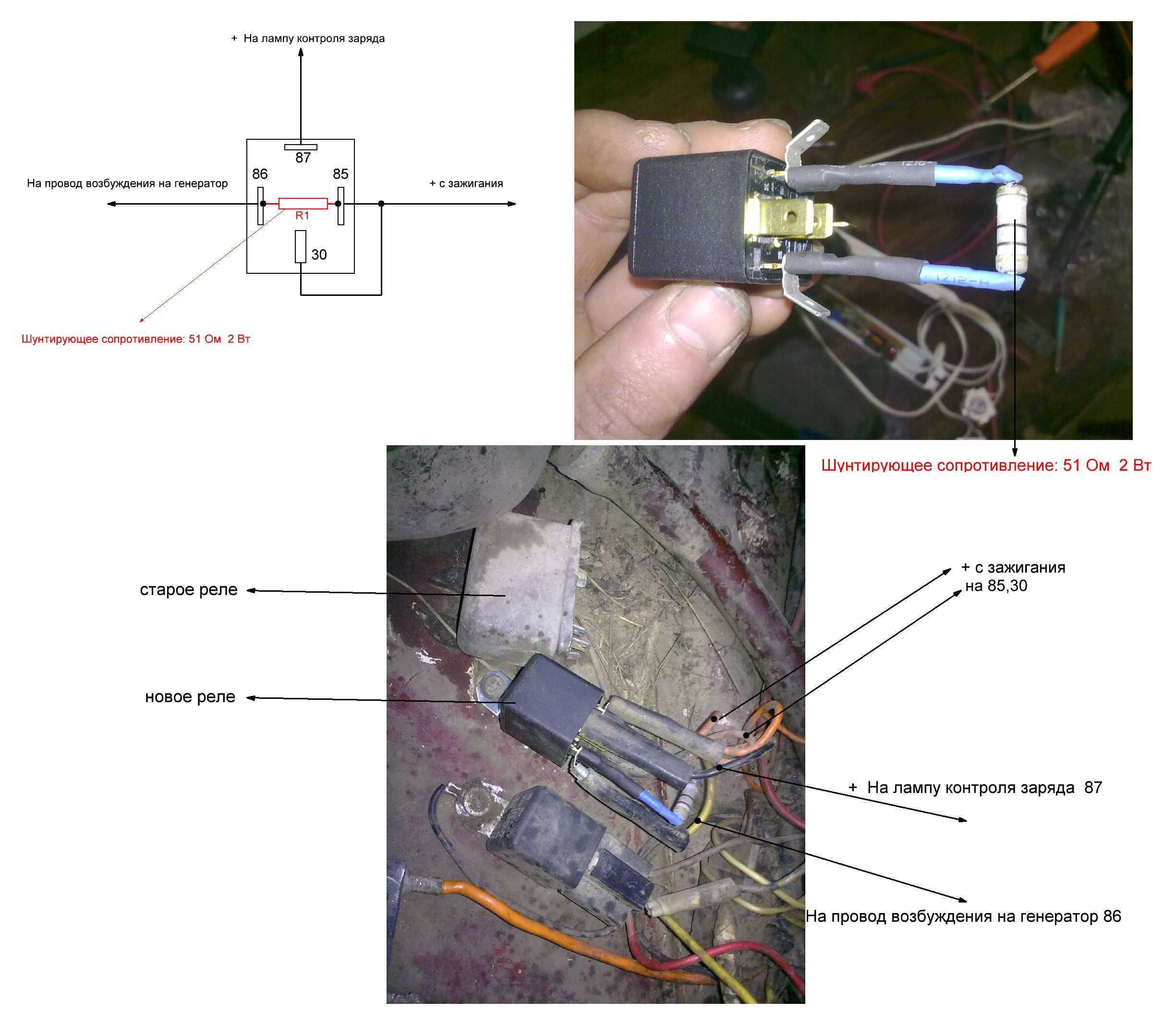

Реле и предохранители Нива
Основной блок предохранителей находится в салоне под панелью приборов, слева от руля. Для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.
- блок предохранителей системы управления двигателем;
- реле очистителя ветрового стекла;
- блоки предохранителей ВАЗ-2121;
- блок реле системы управления двигателем.
Основной блок предохранителей
| Обозначение и ток, А | Защищаемые цепи |
| F1 (16) | Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла) |
| F2 (8) | Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи) |
| F3 (8) | Левая фара (дальний свет), контрольная лампа включения дальнего света |
| F4 (8) | Правая фара (дальний свет) |
| F5 (8) | Левая фара (ближний свет) |
| F6 (8) | Правая фара (ближний свет) |
| F7 (8) | Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света |
| F8 (8) | Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией |
| F9 (16) | Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения |
| F10 (16) | Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях |
| F11 (8) | Резерв |
| F12 (8) | Резерв |
| F13 (8) | Контакты реле противотуманного света в задних фонарях |
| F14 (16) | Предохранитель прикуривателя |
| F15 (16) | Резерв |
| F16 (8) | Резерв |
Блок предохранителей системы управления двигателем
| Обозначение и ток, А | Защищаемые цепи |
| F1 (30) | Контакты реле правого электровентилятора |
| F2(30) | Контакты реле левого электровентилятора |
| F3 (15) | Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания |
| F4 (15) | Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера |
Слева под панелью приборов, на кузове, расположен блок из четырех предохранителей системы управления двигателем и диагностический разъем. Для доступа к блоку отворачиваем два самореза и снимаем кожух.
Реле системы управления двигателем
Ниже основного блока предохранителей находятся реле системы управления двигателем.
- реле зажигания;
- главное реле Нива;
- реле правого электровентилятора;
- реле левого электровентилятора;
- реле топливного насоса;
- предохранитель бензонасоса (F5, 15 А).
Блок с реле под приборной панелью
Под панелью приборов, чуть выше педали газа, расположен блок с четырьмя реле.
- реле заднего противотуманного света Нива;
- реле включения обогрева стекла двери багажного отделения;
- реле ближнего света фар;
- реле дальнего света фар.
Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации.
Блоки для LADA 4X4 2020 ГОДА
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля
Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.
Как подключить замок зажигания на Ниве 21214 инжектор: инструкция
- Подготовка инструментов
Перед началом работы убедитесь, что у вас имеются все необходимые инструменты, включая ручной набор ключей, проводку и новый замок зажигания.
Отключение аккумулятора
Перед началом монтажа необходимо отключить аккумулятор от электросети автомобиля. Для этого с помощью ключа отведите клеммы аккумулятора и проведите их в сторону от бортовой панели.
Демонтаж старого замка зажигания
Используя соответствующие ключи, ослабьте и снимите старый замок зажигания с рулевого столба.
Монтаж нового замка зажигания
Осторожно установите новый замок зажигания на рулевой столб. Убедитесь, что он правильно фиксируется и не имеет люфтов
Подключение проводки
Подключите проводку к соответствующим контактам на замке зажигания. Убедитесь, что все соединения надежны и хорошо изолированы.
Подключение аккумулятора
После завершения монтажа замка зажигания, подключите клеммы аккумулятора обратно к бортовой панели. Удостоверьтесь, что соединения надежны и клеммы аккумулятора прочно закреплены.
После выполнения всех указанных шагов, проверьте работу нового замка зажигания, убедившись, что ключ поворачивается свободно и автомобиль успешно запускается.
Ступица нива шевроле — замена
Требуемые инструменты для подключения замка зажигания
Для успешного подключения замка зажигания на Ниву 21214 инжектор потребуются следующие инструменты:
| Инструменты | Описание |
|---|---|
| Набор инструментов для автомобиля | Необходим для снятия обшивки и демонтажа старого замка зажигания |
| Крестовая отвертка | Используется для откручивания и закручивания крепежных винтов |
| Переключатель или пассатижи | Позволяют отсоединить провода от старого замка зажигания и подключить их к новому |
| Электрическая проводка | Используется для соединения проводов старого и нового замков зажигания |
| Схема электропроводки Нивы 21214 инжектор | Требуется для определения правильных контактов и подключения проводов |
При подготовке к подключению замка зажигания обязательно проверьте наличие и исправность указанных инструментов. В случае отсутствия какого-либо инструмента, его необходимо приобрести или взять в аренду перед началом работы. Отсутствие необходимых инструментов может привести к затяжному и неэффективному процессу проведения работ по подключению замка зажигания.

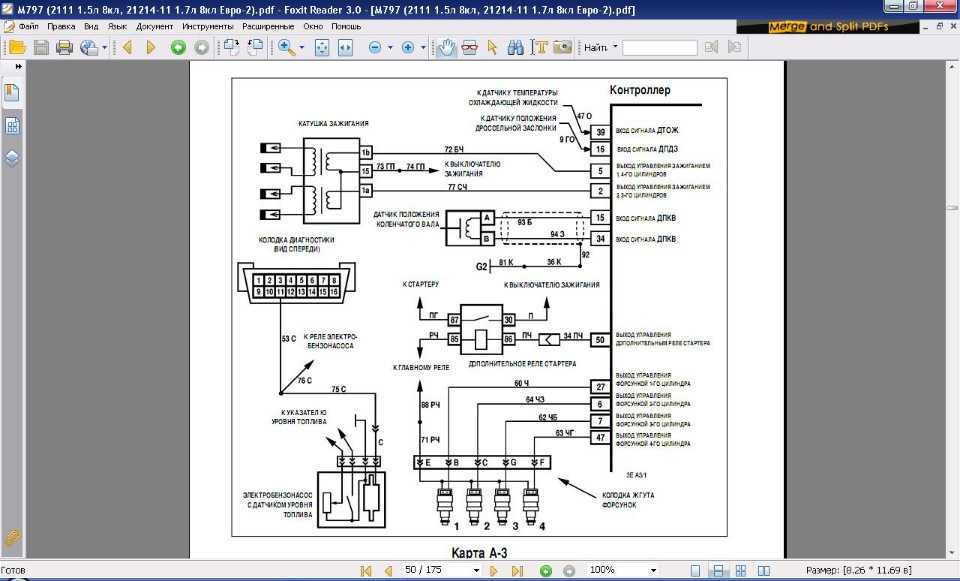

Электрическая схема ВАЗ-21214 с распределенным впрыском
1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала. 15. Реле очистителя ветрового стекла. 16. Стартер. 17. Электродвигатель очистителя ветрового стекла. 18. Генератор. 19. Электродвигатель смывателя ветрового стекла. 20. Модуль зажигания. 21. Свечи зажигания. 22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры. 26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей. 36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель. 41. Переключатель наружного освещения. 42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света (**). 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода. 70. Реле электровентиляторов (см. Письмо в конце страницы). 71. Электровентиляторы (см. Письмо в конце страницы). 72. Блок предохранителей системы впрыска; 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.
А — порядок условной нумерации штекеров в колодках трехрычажного переключателя.
(*) — штепсельная розетка в последнее время не устанавливается. (**) — в последнее время выключатель задних противотуманных фар имеет более сложное, чем показано на схеме, устройство. Возможно, используется дополнительное реле.
На ВАЗ-21214 устанавливаются стеклоочистители и стеклоомыватели фар. Схема их подключения аналогична ВАЗ-21213.
Замена замка зажигания на авто ВАЗ
Установка нового замка зажигания
Установка нового замка зажигания на Ниву 21214 инжектор представляет собой достаточно сложную процедуру, которая требует определенных навыков и инструментов. В этом разделе мы расскажем об основных этапах установки нового замка зажигания.
- Отключите аккумулятор и отсоедините все провода от старого замка зажигания. Убедитесь, что все соединения безопасно закреплены, чтобы избежать ошибок при установке нового замка.
- С помощью соответствующего инструмента аккуратно снимите старый замок зажигания с руля. Будьте осторожны и не повредите элементы приборной панели.
- Установите новый замок зажигания на руль, аккуратно вставьте его в соответствующий отверстие. Убедитесь, что новый замок надежно закреплен и имеет свободное движение без заеданий.
- Подсоедините провода к новому замку зажигания согласно инструкции производителя. Убедитесь, что все соединения надежны и безопасны.
- Проверьте работу замка зажигания, убедитесь, что ключ встает и поворачивается свободно без проблем. В случае необходимости, отрегулируйте положение замка для удобства использования.
После завершения всех этапов установки нового замка зажигания, проверьте его работу и убедитесь, что все функции работают корректно. В случае возникновения проблем или неполадок, обратитесь к профессионалам для проведения дополнительной диагностики и ремонта.
Подготовка к работе
Перед началом работы по подключению замка зажигания на Ниве 21214 инжектор необходимо выполнять следующие подготовительные шаги:
- Установите автомобиль на ровной и устойчивой поверхности.
- Убедитесь, что двигатель выключен и ключи от автомобиля удалены из замка зажигания.
- Откройте капот и обозначьте провода, которые необходимо подключить к новому замку зажигания.
- Проверьте наличие необходимых инструментов и материалов для работы, включая отвертки, ручной мультиметр и электроизоляционную ленту.
- При необходимости, отсоедините аккумуляторную батарею, чтобы предотвратить случайное замыкание проводов и повреждение электроники автомобиля.
- Определите место, где будет располагаться новый замок зажигания и убедитесь, что в этом месте достаточно места для его установки.
После выполнения всех указанных шагов можно переходить к основным этапам подключения замка зажигания на Ниве 21214 инжектор.
Шаги по распиновке замка зажигания:
Перед началом работы убедитесь, что зажигание выключено и отсоедините клемму отрицательного полюса аккумулятора.
Снимите пластиковую обшивку под рулем, чтобы получить доступ к замку зажигания.
Найдите разъем, который подключает замок зажигания к проводам автомобиля.
Отсоедините разъем, аккуратно вытаскивая его из замка.
Обратите внимание на расположение проводов в разъеме и запишите или запомните их порядок. Это поможет вам правильно подключить их обратно в процессе сборки.
Аккуратно отсоедините провода от разъема, извлекая их один за другим
Убедитесь, что провода надежно номерированы или отмечены, чтобы избежать путаницы при сборке.
После того как провода отсоединены, вытащите замок зажигания из держателя.
Для сборки замка зажигания повторите все шаги в обратном порядке. Подключите провода в правильном порядке в разъем, аккуратно вставьте замок зажигания в держатель и соедините разъем с замком.
Установите обратно пластиковую обшивку под рулем.
Подсоедините клемму отрицательного полюса аккумулятора.
После выполнения этих шагов замок зажигания должен быть правильно распинован и подключен к автомобильным проводам. Перед завершением работы удостоверьтесь, что все провода надежно закреплены и соединены.
Ваз 21214 (НИВА) электрическая схема — статьи по ремонту — автомануалы
Отвертка
В процессе работы с отверткой важно выбрать правильный тип и размер инструмента, чтобы обеспечить надежное и безопасное соединение. Рекомендуется использовать отвертки с хорошим захватом и эргономичной рукояткой, чтобы максимально упростить процесс работы и избежать возможных повреждений
Перед началом установки замка зажигания необходимо убедиться, что выбранная отвертка соответствует требованиям и размерам используемых крепежных элементов. Также следует помнить о правильном угле и силе приложения усилия, чтобы не повредить элементы оборудования.
Используя отвертку, осуществите подключение замка зажигания, следуя пошаговой инструкции. Убедитесь, что все соединения надежно закреплены, и проверьте работоспособность установленного замка зажигания перед завершением выполнения работ.
Имейте в виду, что при работе с автомобилем необходимо соблюдать меры предосторожности и использовать защитные средства, чтобы избежать травм и повреждений. Регулярно проверяйте состояние отвертки и заменяйте ее при необходимости
Пошаговая инструкция по подключению замка зажигания на Ниве 21214 инжектор:
Для подключения замка зажигания на Ниве 21214 инжектор следуйте следующим инструкциям:
| Шаг 1: | Отсоедините обратный конец отрицательного провода от аккумулятора, чтобы предотвратить возможное короткое замыкание. |
| Шаг 2: | Отключите разъем зажигания, который находится внизу рулевой колонки. |
| Шаг 3: | Вытащите старый замок зажигания из рулевой колонки и отсоедините все провода, подключенные к нему. |
| Шаг 4: | Подключите провода от нового замка зажигания к соответствующим контактам на разъеме. |
| Шаг 5: | Установите новый замок зажигания обратно в рулевую колонку. |
| Шаг 6: | Подключите разъем зажигания к новому замку зажигания и убедитесь, что он надежно зафиксирован. |
| Шаг 7: | При необходимости, установите новый обратный конец отрицательного провода на аккумулятор. |
| Шаг 8: | Проверьте работоспособность замка зажигания, поворачивая ключ в замке и убедившись, что не возникает никаких проблем. |
Следуя этой пошаговой инструкции, вы сможете успешно подключить замок зажигания на Ниве 21214 инжектор и обеспечить надежную работу автомобиля.
