Типичные неисправности и проблем
Ввиду того, что этот двигатель – результат модернизации ЗМЗ-406, многие слабые места перекочевали и на новый агрегат. Поэтому часто проблемы для обоих моторов одинаковые.
Давайте их рассмотрим:
- Гидронатяжители цепи ГРМ. Они со временем подклинивают, благодаря чему колебания цепи не гасятся. Это становится слышно по усилившемуся шуму. Башмак хуже натягивает цепь. Со временем последняя может перескочить на зуб, что вскоре приведет к дорогостоящему ремонту.
- Несмотря на улучшенную прокладку и доработанные каналы блока, мотор все равно склонен к перегреву. Виной этому могут быть термостат или радиатор системы охлаждения.
- Высокий расход моторного масла может быть вызван двумя причинами. Первое – маслосъемные кольца и сальники клапанов. Вторая причина – это течь в том же месте, что и у ЗМЗ-406 – из-под клапанной крышки. Если быть точнее – в месте прилегания крышки маслоотделительных пластин.
- Провалы при работе двигателя и неравномерный холостой ход могут быть вызваны работой катушек зажигания. Обычно с их заменой проблема исчезает.
- Стук в двигателе часто появляется из-за износа гидрокомпенсаторов тепловых зазоров. Их ресурс невелик, около 50 тысяч километров. Если же после их замены стук остался, то причин может быть довольно много, вплоть до износа поршневой группы.
Помимо этого, от ЗМЗ-406 перешли по наследству и различные «глюки», неисправности электрики. Датчики ЗМЗ-405 и неустойчивая работа бензонасоса также вносят свою лепту в репутацию этого двигателя. Низкое качество сборки, к сожалению, не обошло и этот силовой агрегат.
Но ЗМЗ-405 ничуть не хуже 406-го. Доработки есть, и они были необходимы. Про ЗМЗ-402 можно сказать, что это ветеран российского моторостроения. При правильном уходе, обслуживании и спокойной манере вождения агрегат выдерживает не менее 300 тысяч километров. Такие случаи не редкость, особенно при эксплуатации малотоннажных грузовиков «Газель ЗМЗ-405».
Гидрокомпенсаторы: что это такое и почему они стучат
Современные автомобили становятся более совершенными и умными. Это касается и газораспределительного механизма
Очень важно чтобы клапан всегда открывался и закрывался в нужный момент, чтобы в идеале, не было зазоров между распределительным валом и самим клапаном. Это дает много преимуществ, например увеличение мощности и уменьшение расхода топлива. Раньше клапана регулировались вручную, потом появились механические «широкие» толкатели (которые, кстати, используются и по сей день на многих авто), но вершиной эволюции стали гидравлические компенсаторы или попросту «гидрокомпенсаторы»
Они имеют много положительных моментов, но и отрицательных хватает, в частности они могут стучать
Раньше клапана регулировались вручную, потом появились механические «широкие» толкатели (которые, кстати, используются и по сей день на многих авто), но вершиной эволюции стали гидравлические компенсаторы или попросту «гидрокомпенсаторы». Они имеют много положительных моментов, но и отрицательных хватает, в частности они могут стучать.
Сегодня я постараюсь простым и понятным языком рассказать об устройстве, а также о некоторых поломках, будет и видео версия в конце …
Для начала определение:
Гидрокомпенсаторы – это устройства использующие давление масла для автоматической регулировки зазоров между клапанами и распределительными валами (или валом). Таким образом, улучшая динамические характеристики, уменьшая расход топлива. Стоит отметить, что улучшается и акустический комфорт, банально двигатель работает тише.
НО до появления гидрокомпенсаторов, на автомобили устанавливались механические регуляторы клапанов …
Немного истории
Гидравлические компенсаторы пришли на смену менее эффективным механическим регуляторам газораспределительных механизмов. Как правило, обычный клапан двигателя, скажем на классическом двигателе ВАЗ 2105 — 2107, не имеет гидрокомпенсатора поэтому его часто приходилось регулировать, в среднем через 10 000 километров. Регулировка клапана на, ВАЗ 2105 – 2107, производилась вручную, то есть приходилось снимать клапанную крышку и выставлять зазоры, при помощи специального щупа, которые различались по толщине, а значит вы могли подобрать для вашего пробега.
Если регулировку не производить, то двигатель автомобиля, начинал шуметь, динамические характеристики снижались, а расход топлива возрастал. Я снял подробное видео, почему нужно регулировать клапана, посмотрите полезно.
Через 40 – 50000 километров, клапана вообще следовало менять. То есть механическая регулировка клапана, «мягко» скажем — изжила себя, нужно было, что-то делать, так сказать усовершенствовать конструкцию.
Так на двигателях переднеприводных ВАЗ, начали устанавливать механические толкатели перед клапаном. Если утрировать, то на клапан сверху просто одевалась большая «шляпка», у нее большой диаметр (чем у старой конструкции), а поэтому износ намного уменьшился, ведь износить больший диаметр гораздо сложнее, чем малый. Но регулировка все равно осталась, конечно не каждые 10 000 километров, намного реже, но ее все равно рекомендуется делать. Обычно это происходило путем подкладывания ремонтных «шайб», увеличенной высоты.
Стоит о механические регулировки достаточно эффективны и используются некоторыми производителями до сих пор, регулировка шайбами рекомендуется не ранее 40 – 50 000 километров (если говорить о наших ВАЗ) на некоторых иномарках толкатели ходят еще дольше. Большими плюсами является простота конструкции, неприхотливость (можно лить полусинтетические масла), а также относительная дешевизна конструкции. Минусами можно отметить то, что при выработке «шайб» сверху двигатель начинал работать шумнее, падали динамические характеристики и увеличивался расход.
Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.
Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:
- осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
- замена масла и фильтра после 10000 км;
- замена ОЖ примерно раз в два года или 30000 пробега;
- подзарядка аккумулятора каждую осень, замена после 50000 км;
- свечи зажигания хватают на 60000 пробега;
- фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
- катушки зажигания выходят из строя после 50000 пробега.
Ремонт ЗМЗ 406
Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.
Установка ВМТ 402 двигателя
Установку ВМТ 402 двигателя сделать это можно несколькими способами:
- Самый простой способ. Снять крышку трамблёра. Контакт бегунка при положении поршня первого цилиндра в ВМТ находится приблизительно под контактом высоковольтного провода идущего на первый цилиндр. Совмещаем более точно первую мету шкива и отлив на передней крышке. В этом положении начинается регулировка клапанов первого цилиндра и далее.
- Можно убедиться, что поршень находится в такте сжатия не снимая крышку. Достаточно включить зажигание. В колпачок первого цилиндра установить свечку. Прислонить свечку к массе. Прокрутить двигатель до появления искры на контактах свечи. Искра должна проскочить до того как поршень достигнет ВМТ. Как только искра проскочила довести метку то совмещения с отливом на передней крыше.
- Самый надежный способ определения ВМТ в такте сжатия заключается в следующем. Необходимо вывернуть свечу первого цилиндра. В свечное отверстие вставить бумажный кляп. уплотнить его. При проворачивании коленчатого вала пробка выстрелит. После этого останется только совместить метки.
В этом положении производится регулировка клапанов первого цилиндра автомобиля Газель двигатель 402.
Расположение цилиндров на двигателе 402
Первый цилиндр считается от радиатора охлаждения
Для дальнейшей регулировки необходимо знать порядок работы цилиндров двигателя.
Порядок работы 402 двигателя
То есть после регулировки клапанов первого цилиндра коленвал проворачивается на 180 градусов. Половина оборота. Регулируются клапана второго цилиндра. Еще на 180 градусов регулируются клапана четвертого цилиндра. И окончательно повернув коленвал на половину оборота, регулируются клапана третьего цилиндра.
При каждом повороте коленчатого вала необходимо правильно выставить поршень следующего цилиндра в ВМТ. Проще всего после регулировки первого цилиндра провернуть коленчатый вал на половину оборота и убедится что поршень второго цилиндра встал ВМТ . для этого достаточно вставить в свечное отверстие тонкий металлический щуп диаметром 3 мм. Или отверткой.
Чтобы он уперся в поршень. По мере поднятия поршня щуп будет выдвигаться. Когда он выйдет на максимальное расстояние это будет ВМТ. С четвертым цилиндром проще. ВМТ поршня цилиндра можно выставить по метке. Он а снова подойдет к отливу на передней крышке. Третий цилиндр после проворота от четвертого снова можно определить с помощью щупа.
Обзор неисправностей и способы их ремонта
В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.
Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:
| Высокие обороты ХХ | 1)поломка датчиков 2)нет контакта регулятора ХХ
3)порваны шланги картерной вентиляции |
1)замена датчиков 2)восстановление контакта
3)замена шлангов |
| Отказ цилиндра | 1)неисправность ЭБУ 2)выход из строя катушки
3)пробой наконечника свечи 4)поломка форсунки |
1)замена блока управления 2)ремонт катушки
3)замена наконечника 4)ремонт/замена форсунки |
| Неустойчивая работа ДВС | 1)подсос воздуха 2)вода в топливном баке | 1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака |
| Мотор не запускается | 1)выход из строя системы зажигания 2)нарушена подача топлива | 1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса |
Как проверить работоспособность

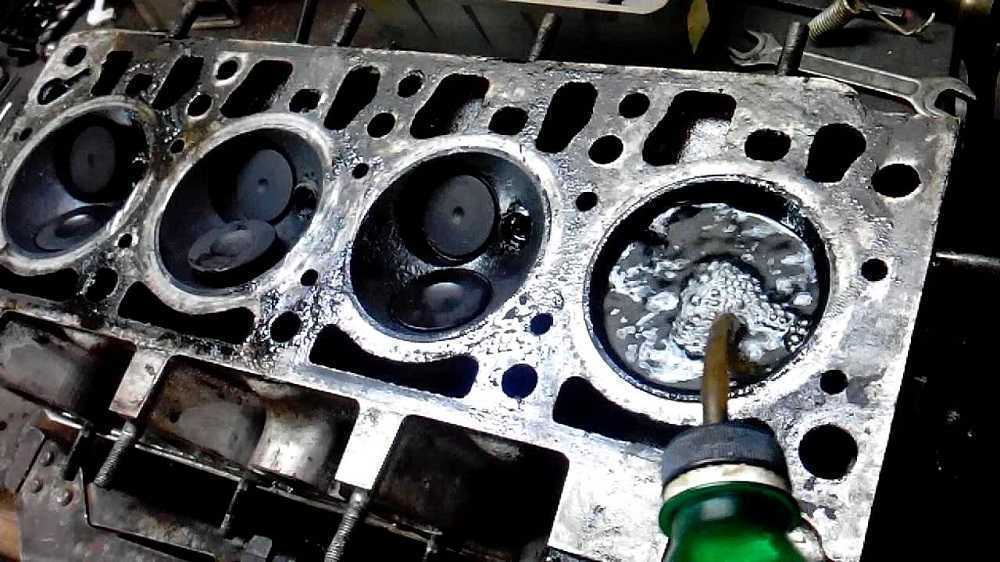

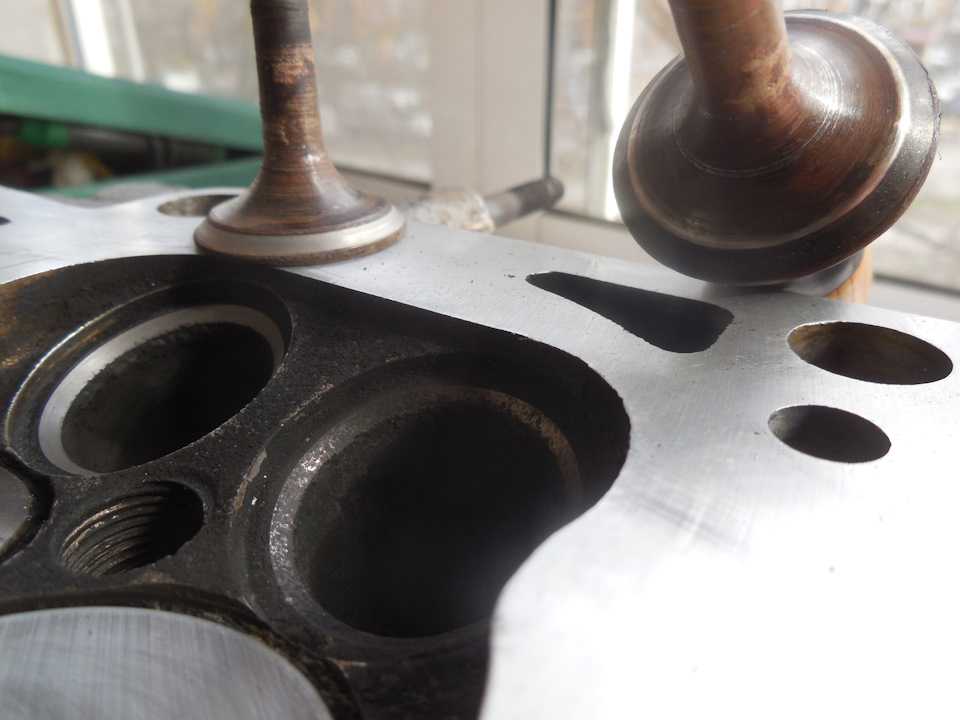

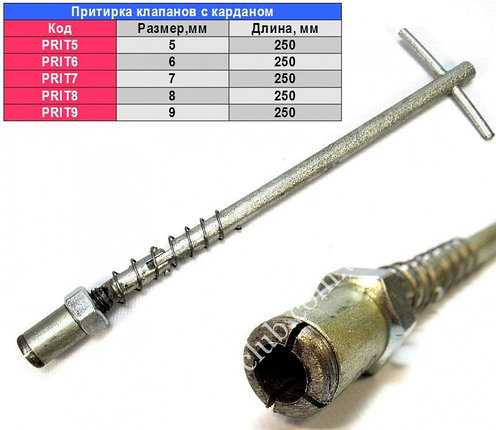

После того как клапаны были притерты, следует проверить качество притирки. Существует несколько вариантов.
Самый простой и распространенный способ проверки — это положить ГБЦ на ровную поверхность тарелками кверху и налить в камеру сгорания бензин или керосин. Клапан должен удерживать жидкость собственным весом. Засухаривать компонент в этом случае не нужно.
Второй метод аналогичен первому, только клапаны необходимо засухарить, перед тем, как наливать керосин.
Проверка качества притирки третьим способом проводится несколько иначе. Клапаны засухаривают, ГБЦ укладывают на бок, в камеры наливают керосин/бензин. Правильно притертый компонент будет удерживать жидкость только усилием пружины.

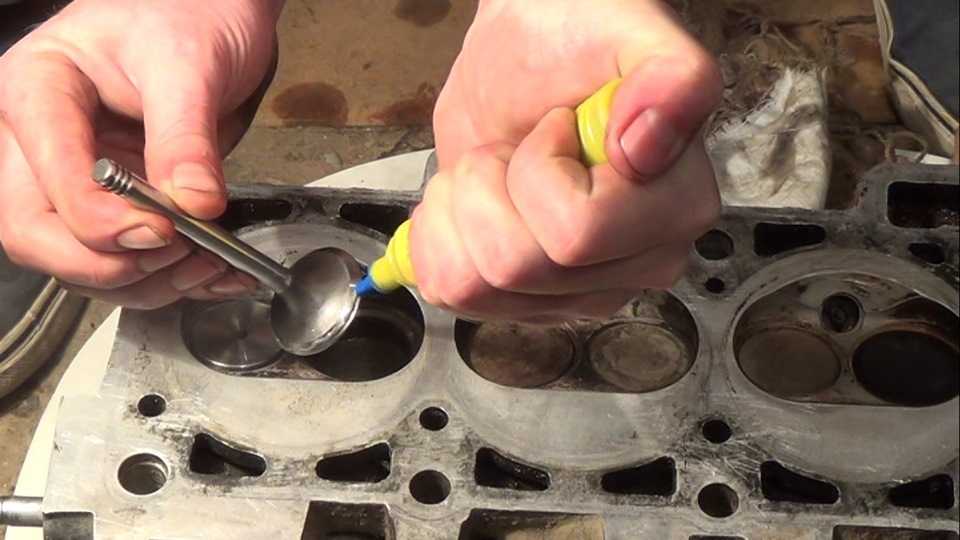

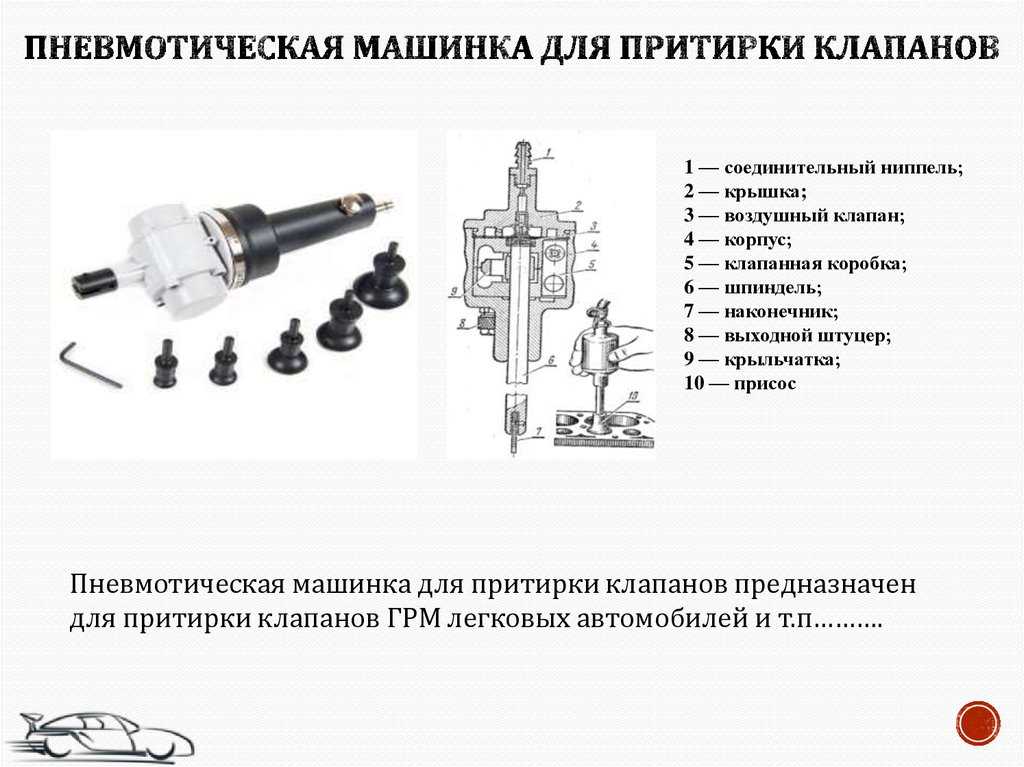

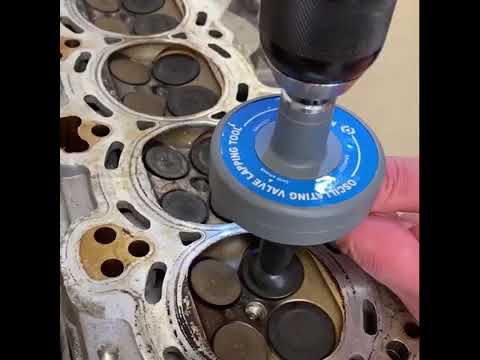

Сделать притирку самостоятельно не так уж и трудно – главное, правильно рассчитать усилие при работе с дрелью и частоту вращений. Если же вы опасаетесь нанести вред топливной системе автомобиля, обратитесь к квалифицированным мастерам автосервиса DDCAR. Вам не придётся переживать по поводу того, что вашему любимому «железному коню» будет причинён непоправимый ущерб!
Описание особенностей ЗМЗ 405
Четырёхтактный, инжекторный двигатель, появившийся в 2000 году, отвечал современным требованиям моторостроения, того времени.
Основными факторами, влияющими на надёжность, динамичность, мощность, востребованность двигателя, являлись:
- система вентиляции, обеспечивающая подачу газов из картера в ресивер;
- электронное управление подачей горючего в цилиндры;
- электронное управление системой зажигания;
- оснащение двигателя внешней системой образования горючей смеси;
- цепной механизм привода ГРМ;
- шестнадцати клапанная ГБЦ;
- увеличенный объём цилиндров до 2.5 куб., сантиметров.
- наличие трёх компонентного нейтрализатора выхлопных газов, что обеспечивало соответствие европейским нормам экологичности — Евро 2;
- установка в ГБЦ электронного дросселя, обеспечивающая соответствие Евро 3.
На 405 двигателе было применено все передовое, что только было в отечественном моторостроении на то время.
Пошаговая инструкция по регулировке карбюратора на двигателе ЗМЗ 406
Карбюратор — это устройство, отвечающее за смешение топлива и воздуха в двигателе. Регулировка карбюратора на двигателе ЗМЗ 406 позволяет улучшить его работу, что приводит к более эффективной и экономичной работе двигателя. В данной статье мы рассмотрим пошаговую инструкцию по регулировке карбюратора на двигателе ЗМЗ 406.
-
Подготовка:
Перед началом процедуры регулировки карбюратора необходимо убедиться в следующем:
- Двигатель должен быть полностью остановлен и остыл.
- Проведите осмотр карбюратора на предмет видимых дефектов или повреждений.
- Убедитесь, что все необходимые инструменты и материалы для регулировки готовы.
-
Проверка регуляторов:
Проверьте состояние всех регуляторов на карбюраторе, таких как регуляторы холостого хода и смеси.
- Проверьте, что регулятор холостого хода находится в нужной позиции, обычно это примерно 800 об/мин.
- Убедитесь, что регулятор смеси находится в правильной позиции для нормального холостого хода.
-
Настройка регулятора холостого хода:
Настройка регулятора холостого хода позволяет достичь стабильного холостого хода двигателя на низких оборотах.
- Запустите двигатель и дайте ему прогреться до рабочей температуры.
- Плавно поверните регулятор холостого хода в обоих направлениях, чтобы найти оптимальную позицию с минимальными колебаниями оборотов двигателя.
-
Настройка регулятора смеси:
Настройка регулятора смеси позволяет достичь оптимального соотношения топлива и воздуха в двигателе.
- Плавно поверните регулятор смеси в обоих направлениях, чтобы достичь максимально плавной работы двигателя на разных режимах работы.
- Убедитесь, что двигатель работает стабильно и без пропусков на всех оборотах.
-
Проверка на протечки:
После настройки регуляторов необходимо проверить наличие протечек в системе.
- Визуально осмотрите карбюратор на наличие протечек топлива.
- Проверьте состояние уплотнительных прокладок и сальников.
- Проверьте уровень топлива в баке и его подачу к карбюратору.
Правильная настройка карбюратора на двигателе ЗМЗ 406 позволяет улучшить его работу, что в свою очередь приводит к повышению эффективности и экономии топлива. Регулярная проверка и регулировка карбюратора позволяет сохранить оптимальную работу двигателя на протяжении всего его срока службы.
Замена карбюратора инжектором на моторе ЗМЗ-4063
С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:
- датчик расхода воздуха;
- электрический бензонасос;
- другую проводку для двигателя;
- впускной коллектор (ресивер) в сборе с заслонками;
- воздушные патрубки;
- датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
- топливную рампу с форсунками и регулятором давления топлива;
- блок управления двигателем;
- переднюю малую крышку ДВС;
- оба распределительных вала (отличаются профилем кулачков);
- топливный фильтр;
- корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
- регулятор холостого хода.
Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:
- двигатель получает солидную прибавку в мощности;
- не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
- можно установить ГБО практически любого поколения, кроме первого.
Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.
Видео по ремонту двигателя Газели ЗМЗ 406:
С самого начала выпуска «Газель» оснащалась лишь двигателем ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электронной системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили оставить карбюратор.

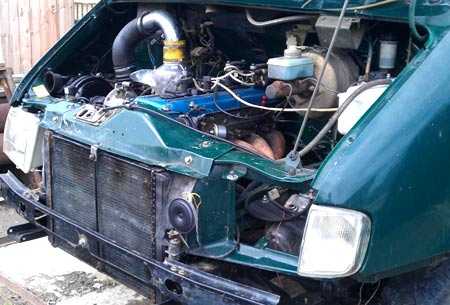

Установленный на Газель 406 двигатель
Как правильно регулировать зазоры в клапанах
Регулировка зазоров в клапанах является важной частью обслуживания двигателя ЗМЗ 406. Неправильно настроенные зазоры могут привести к плохой работе двигателя, износу деталей и снижению мощности
Вот пошаговая инструкция, как правильно провести эту процедуру:
Подготовьте автомобиль. Убедитесь, что двигатель остановлен и остыл. Поднимите автомобиль на подъемнике или используйте подставки для колес. Откройте капот.
Найдите крышки клапанов. Обычно они расположены на верхней части двигателя и защищены пластмассовыми крышками или металлическими панелями.

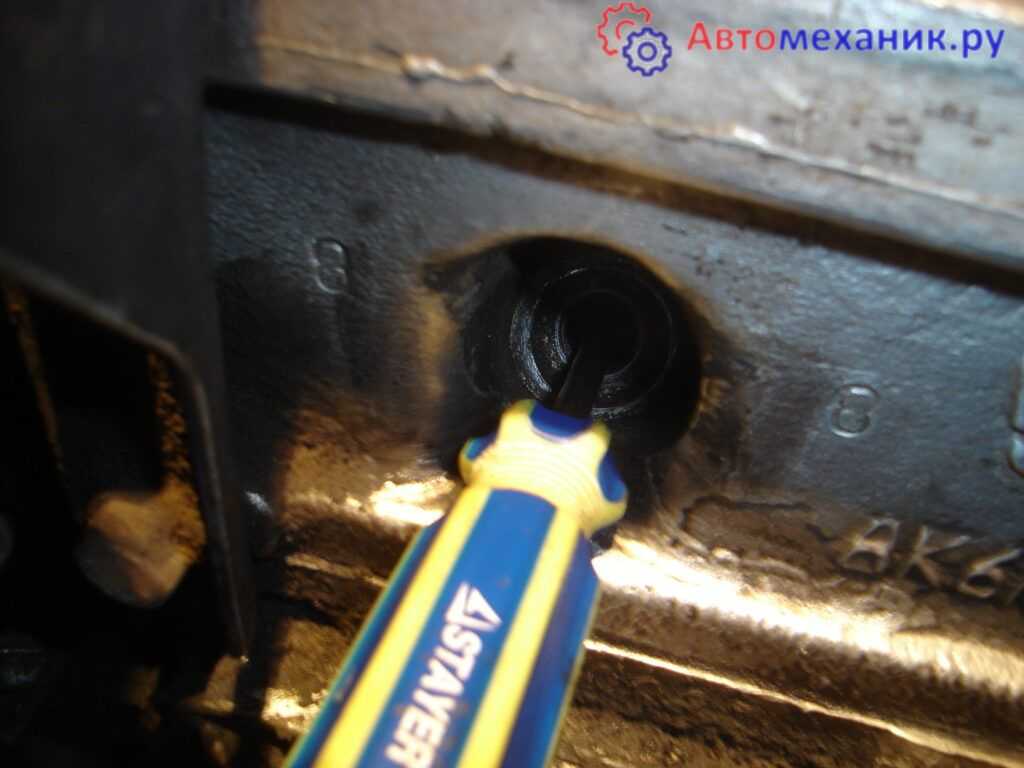

Снимите крышку клапанов. Для этого отверните крепежные винты или защелки, держащие крышку
Осторожно снимите крышку с двигателя.
Определите порядок регулировки зазоров. В большинстве случаев производители автомобилей предоставляют информацию о порядке регулировки зазоров в руководстве по эксплуатации
Проверьте и найдите эту информацию.

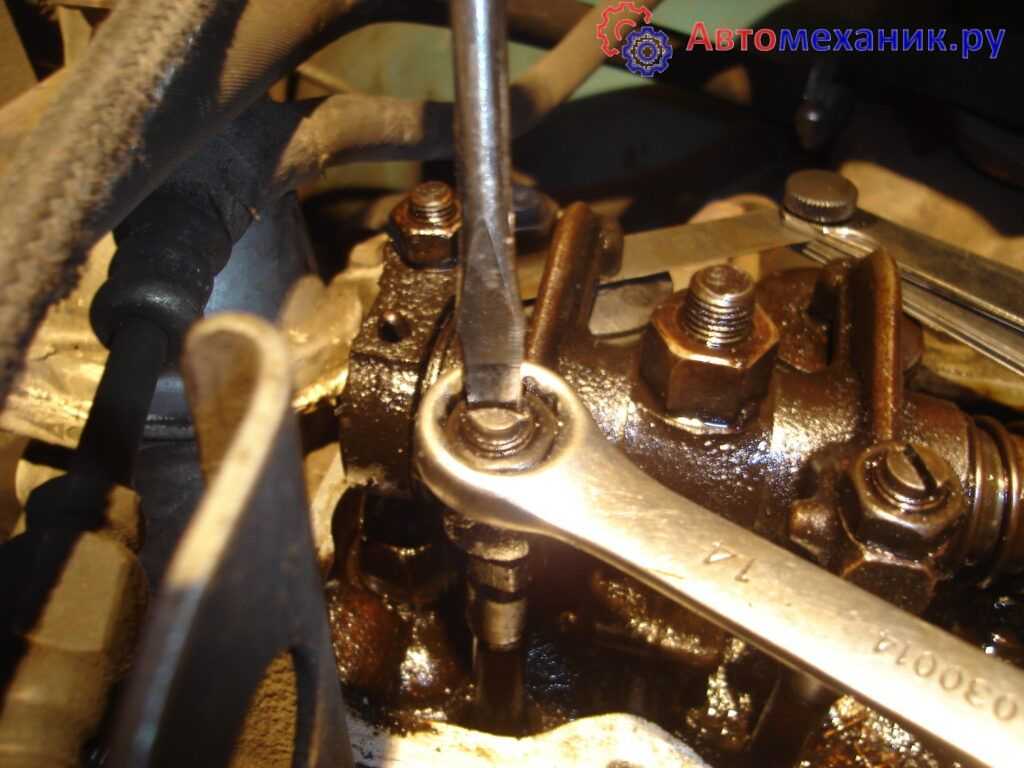

Проверьте текущие зазоры. Для этого используйте специальный инструмент — штангенциркуль или измерительный ключ. Проверьте зазоры для каждого клапана, записывая результаты.
Регулируйте зазоры. Для этого используйте специальные регулировочные винты или гайки на клапанах. Следуйте инструкциям производителя для каждого клапана. Осторожно поворачивайте винты или гайки, чтобы изменить зазоры. После каждой настройки замерьте зазоры снова, чтобы убедиться, что они соответствуют требованиям.
Повторите процедуру для каждого клапана. Убедитесь, что вы настроили зазоры для всех клапанов, указанных в руководстве. При необходимости снова проведите измерения и корректировки.
Установите крышку клапанов обратно. Осторожно поставьте крышку на место и зафиксируйте ее с помощью крепежных винтов или защелок. Убедитесь, что крышка плотно прилегает к двигателю и не пропускает масло или грязь.
Закройте капот. Убедитесь, что все инструменты и оборудование были удалены из двигателя и его окружения. Закройте капот автомобиля.
После правильной настройки зазоров в клапанах двигатель ЗМЗ 406 должен работать более плавно и эффективно. Рекомендуется проводить данную процедуру регулярно, согласно рекомендациям производителя автомобиля.
Обзор неисправностей и способы их ремонта
По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.
Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:
| Износ подшипника направляющего ролика ремня привода навесного оборудования | замена подшипника |
| Ослабшее крепление демпферного шкива | протяжка болтов |
| Выработка подшипника помпы | замена расходника |
| Поломка пружины натяжителя | использование новой пружины |
| Неисправность подшипника генератора | замена расходника |
| Осадка пружины клапана | установка новой пружины |
| Задир клапанного стержня | ремонт ГБЦ |
| Вытянутая цепь | натяжка или замена |
| Поломка гидронатяжителя | ремонт узла |
| Выработка гидротолкателей | замена расходников |
| Износ цилиндра, ШПГ или вкладышей коленвала | ремонт блока, ГБЦ, поршневой группы |
Структура инжекторной системы ЗМЗ 406
Инжекторная система ЗМЗ 406 состоит из компонентов, которые обеспечивают подачу топлива и воздуха в двигатель для его правильной работы. Ключевым компонентом системы является инжектор, который отвечает за подачу точно отмеренного количества топлива в цилиндры двигателя. Используется также система электронного управления, которая отвечает за регулировку работы системы инжекции.
Кроме инжектора, инжекторная система ЗМЗ 406 включает в себя такие компоненты, как бензонасос, топливный фильтр и регулятор давления топлива. Бензонасос отвечает за подачу топлива из бака в систему инжекции, а топливный фильтр очищает топливо от примесей и загрязнений. Регулятор давления топлива отвечает за поддержание правильного давления топлива в системе.
Для подачи воздуха в двигатель используется воздушный фильтр, который очищает воздух от пыли и грязи. Возможна также установка интеркулера, который охлаждает воздух перед подачей в двигатель, увеличивая эффективность его работы.
Для правильной работы инжекторной системы ЗМЗ 406 необходимо регулярно проводить ее диагностику и обслуживание, проверять работу каждого компонента и производить замену потребных деталей вовремя. Это позволит сохранить высокую эффективность работы двигателя и продлить его срок службы.
Из чего состоит и как работает оборудование
ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.
Устройство на карбюраторе
Комплект второго поколения включает:
Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:
Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.
После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.
При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.
Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.
Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.
Схема на двигателях с инжектором
Здесь комплектация отличается несколькими составными элементами:
Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).
Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.
Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.
Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:
Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.
ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

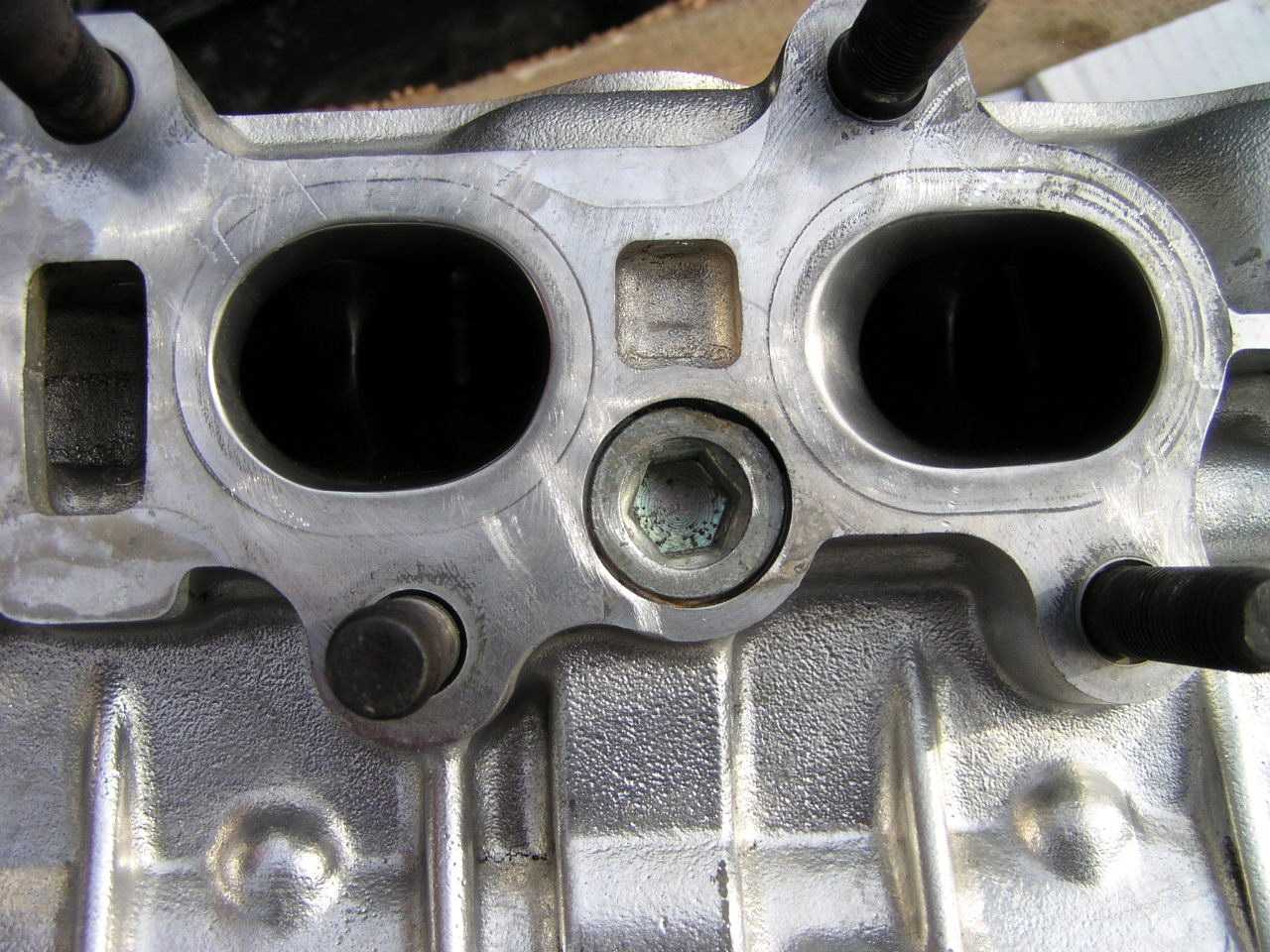

Замена седел клапанов ЗМЗ 406 своими руками

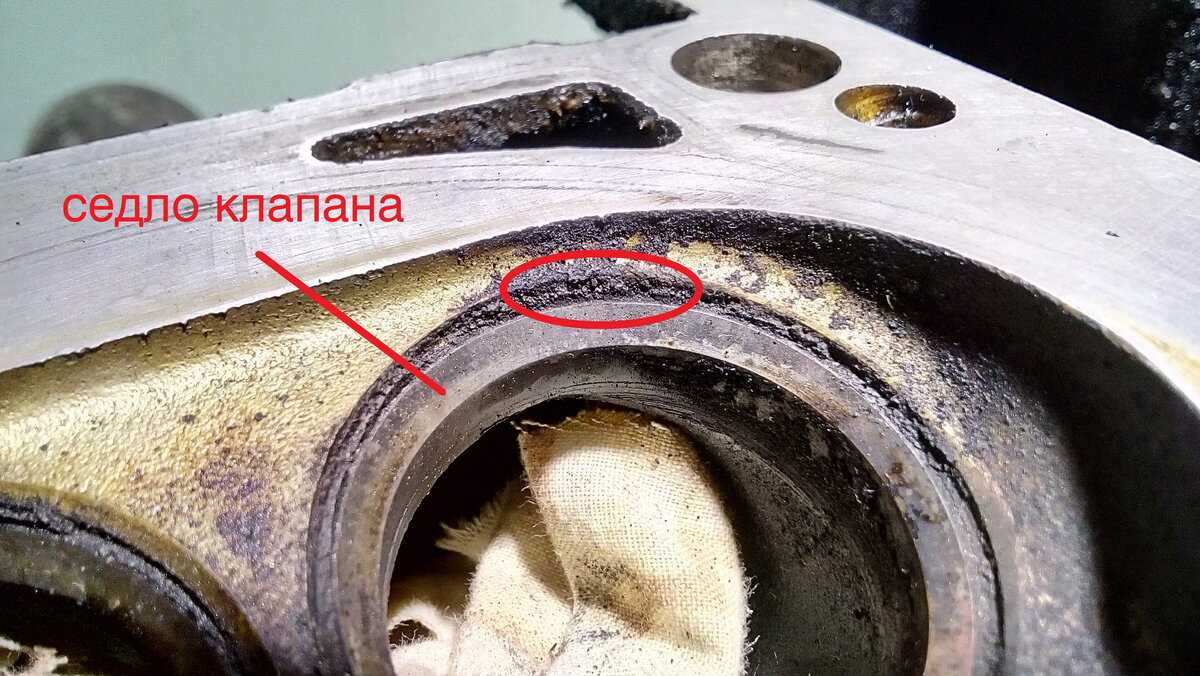

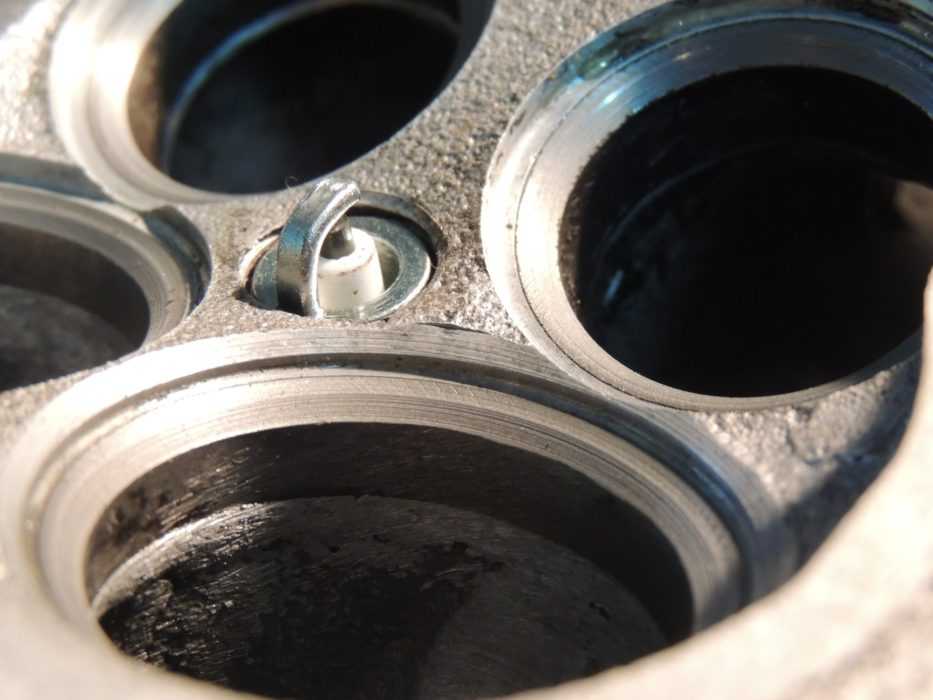

Седло клапана — небольшое кольцо, имеющее скос по внутренней поверхности.
Устанавливается в отверстия головки блока цилиндров, предназначенные для установки клапанов и перегонки через них топливовоздушной смеси и отработавших газов. Деталь запрессовывается в ГБЦ на заводе.
Выполняет следующие функции:
- герметичность отверстия;
- передает излишки тепла к ГБЦ;
- обеспечивает необходимый приток воздуха, когда механизм открыт.
Замена седла клапана требуется в том случае, когда восстановить его герметичность способом механической обработки не удается (многочисленные обработки в прошлом, прогар, сильный износ). Сделать это можно своими руками.
Ремонт детали выполняют при:
- прогаре тарелки;
- после замены направляющих втулок;
- при умеренной степени естественного износа;
- при нарушении герметичности соединения кольца с тарелкой.
Замена седел

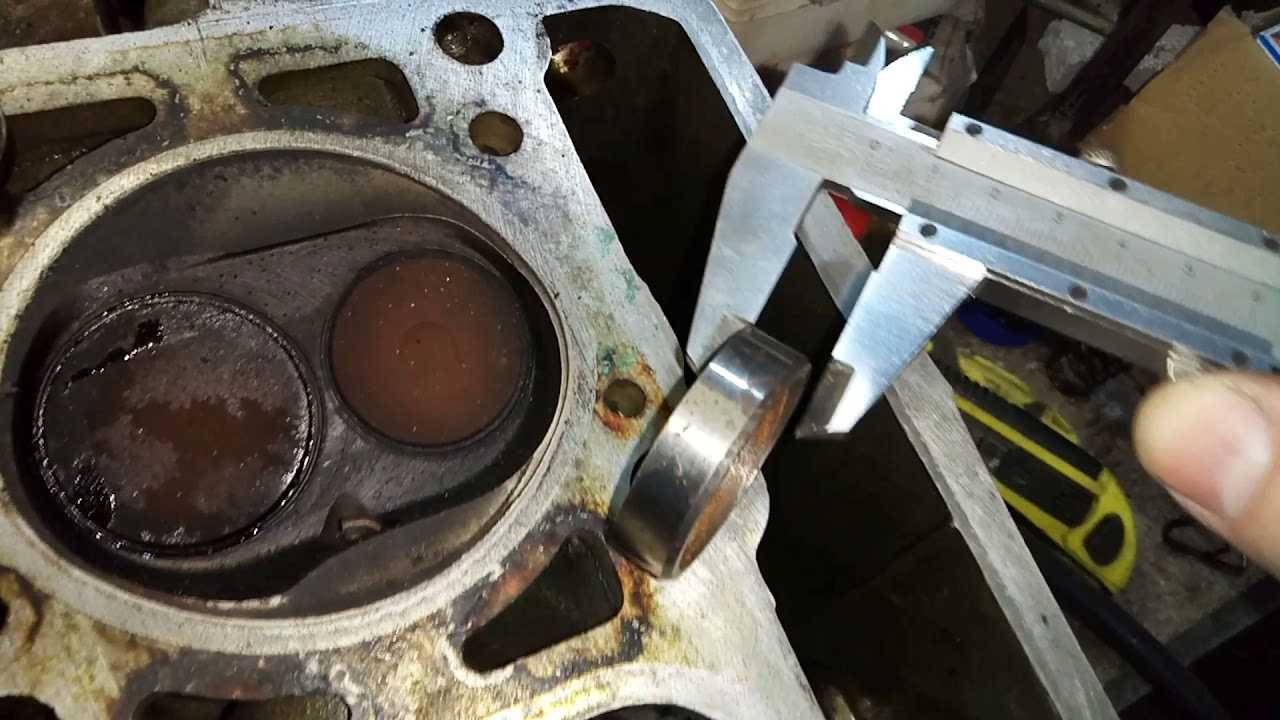

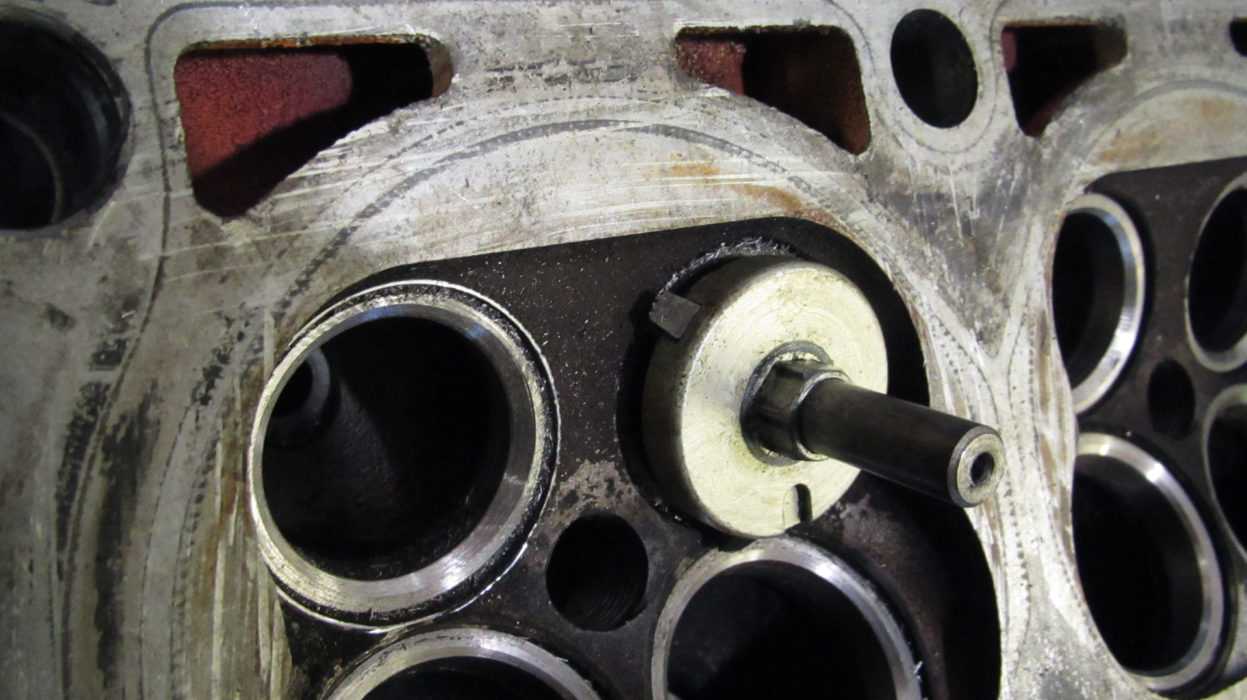

Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.
Удаление старых посадочных элементов
Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.
Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.
После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.
Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.
Берется старый клапан, который предварительно приваривают к торцу трубы в обратной положении. При этом ножка клапана проводится в предназначенное для нее отверстие, труба вкручивается в резьбу, после чего элемент удаляют постукиваниями по ножке.
Монтаж новых седел
Перед началом процедуры монтажа новых седел, посадочные места под них очищают от загрязнений. После ГБЦ следует равномерно нагреть до температуры, превышающей 100˚С. При этом металл расширяется, позволяя запрессовать кольцо.
Монтируемую деталь охлаждают с помощью жидкого азота. При его отсутствии можно использовать сочетание льда и ацетона, что позволяет снизить температуру металла до -70˚С. Размеры деталей подбирают таким образом, чтобы разница между диаметром посадочного места и кольца составляла не более 0.05-0.09 мм на холодных деталях.
Седло клапана запрессовывается с помощью специальной оправки или отрезка трубы подходящего диаметра. Деталь должна входить на посадочное место с небольшим усилием
При этом важно, чтобы кольцо встало без перекоса
После запрессовки и остывания ГБЦ следует проверить, не болтается ли элемент на посадочном месте. Если зазор отсутствует, а замененный элемент плотно держится на своем месте, процедуру его замены можно считать оконченной. Далее требуется прирезка седел клапанов с использованием шарошек.
Ремонт седел
Ремонт седел клапанов выполняется при их естественном износе и неплотном прилегании тарелки к своему посадочному месту.

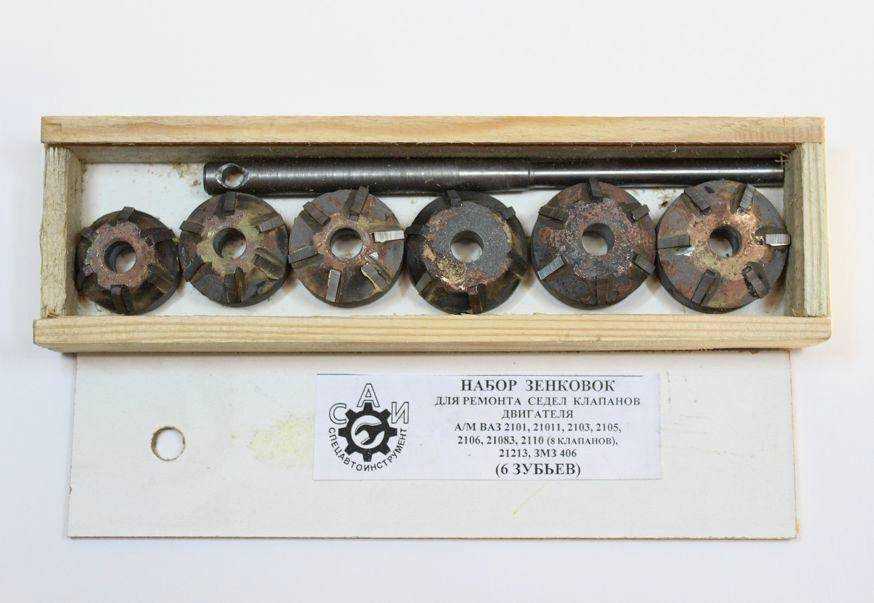

С целью восстановления геометрии колец применяются шарошки для седел клапанов — набор фрезерующих головок, позволяющих делать необходимые углы.
Шарошки могут использоваться в сочетании со специальным оборудованием. Однако оно является дорогостоящим. Поэтому в домашних условиях применяют ключ-трещотку с удлинителем. Правильно обработанные места имеют углы 30˚, 60˚ и 45˚. Обработка седел клапанов для создания каждого из них производится соответствующей фрезой.
Еще одной разновидностью ремонта является проточка посадочных мест под ремонтные вставки. Для этого по вышеописанному алгоритму удаляют седла, после чего, специальным режущим инструментом протачивают места под них. Размер ремонтного места должен быть на 0.01-0.02 см меньше вставки. Монтаж производят после нагрева ГБЦ и охлаждение монтируемых элементов.
Правильно произвести расточку самостоятельно можно попытаться на свой страх и риск. Однако, с учетом сложности процедуры и необходимой высокой точности работ, подобные манипуляции лучше производить в условиях квалифицированной автомастерской или авторемонтного завода.
Регулировка клапанов на автомобилях ГАЗ
В регулировке клапанов нуждаются двигатели легковых автомобилей «Волга» ГАЗ 21, ГАЗ 24 (или 2410), ГАЗ 3110, а также грузовиков ГАЗ 53 и ГАЗ 3307. Если вовремя не регулировать клапана, они будут стучать, а при слишком больших или маленьких зазорах мотор не сможет работать стабильно и выдавать положенную мощность.
В клапанах должны быть определенные зазоры, если зазоры слишком маленькие или их нет совсем:
- клапана не будут герметично прилегать к седлам в головке блока (ГБЦ), в результате в цилиндрах не будет создаваться необходимого сжатия топливной смеси, мотор потеряет мощность;
- от неплотного прилегания к седлам клапана прогорают.
Если зазор слишком большой, в газораспределительном механизме возникает стук, клапана открываются в недостаточном объеме, и так же теряется мощность ДВС.
На всех моторов ЗМЗ клапана регулируются с помощью регулировочных винтов, для того чтобы винты не раскручивались, сверху они фиксируются контргайками. В различных руководствах и инструкциях по эксплуатации указаны разные зазоры в клапанах, но считается, что они должны быть в пределах от 0,25 до 0,45 мм. Как регулировать зазоры, на горячем или холодном двигателе, давно ведутся споры, хотя во всех книжных руководствах рекомендуется регулировку клапанов на автомобилях ГАЗ делать на холодную.
Регулировка клапанов умз 4216 с гидрокомпенсаторами
Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.
Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.
Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.
Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:
- на один оборот, в случае настройки выпускного клапана;
- на полтора оборота на впускных клапанах.
Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.
Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.
Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.
При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.
