Как проверить на работоспособность лямбда зонд

Проведение замены датчика кислорода

Это небольшое руководство будет полезно не только владельцам автомобилей ВАЗ 2107, но и более современных десяток, четырнадцатых

Обратите внимание, что все ремонтные работы лучше всего проводить на подъемнике или смотровой яме. Не забываем о том, что катколлектор расположен в системе выпуска отработавших газов

При необходимости демонтируйте защиту двигателя автомобиля ВАЗ 2107. Далее ищете все провода, которые относятся к датчику кислорода.

Запрещено прокладывать провода слишком близко к выхлопной трубе. Их нужно закреплять при помощи хомутов к элементам системы охлаждения. В завершение ставите защиту двигателя ВАЗ 2107 и совершаете пробный заезд, чтобы удостовериться в работоспособности датчика. Одна из проблем, которая может возникнуть при замене – это прикипание корпуса датчика к выхлопной трубе. В этом случае помочь может проникающая смазка (цена ее около 70 рублей за баллон емкостью 200 мл). Если она не помогает, то заводите мотор и прогреваете его. Пробуйте выкручивать датчик на горячем.

Если и это не выручает, то пусть система остывает, после чего подвергаете нагреву только корпус датчика. Можно даже нанести несколько резких, но слабых ударов. И самый последний способ – это прогреть до большой температуры корпус лямбда-зонда ВАЗ 2107 и обдать его холодной водой. Какой-то из этих способов должен помочь выкрутить датчик кислорода на ВАЗ 2107. Цена нового прибора колеблется в интервале от одной до трех тысяч рублей.

Большое количество автомобилей сильно загрязняет окружающую среду, поэтому требования к новым автомобилям по содержанию вредных примесей в отработанных газах ужесточаются. Добиваются их снижения разными способами, но наиболее эффективным считается установка в системе вывода выхлопа катализатора, а также корректировка до оптимального состава горючей смеси в цилиндрах двигателя. Бортовой компьютер автомобиля получает сигнал, который выдает лямбда зонд ВАЗ 2107, далее по его команде изменяется состав горючей смеси.

Инструкция по подключению датчика кислорода

Для подключения датчика кислорода следуйте инструкциям ниже:

Определите место установки датчика кислорода. Обычно датчик устанавливается непосредственно на выпускной коллектор или в трубу выхлопной системы.
Перед началом работ отсоедините клемму отрицательного полюса аккумулятора, чтобы исключить короткое замыкание и возможные травмы.
Подготовьте необходимые инструменты и материалы: переходник для подключения датчика кислорода к проводам автомобиля, накидной ключ или гаечный ключ, переходник или гнездо для проверки напряжения, болты и гайки для крепления датчика.
Аккуратно подключите провода датчика кислорода к соответствующим контактам в электрической цепи автомобиля

Обратите внимание на правильность соединений, чтобы избежать неправильной работы датчика.
Закрепите датчик кислорода в установленном месте с помощью болтов или гаек.
Проверьте правильность подключения датчика кислорода, используя переходник или гнездо для проверки напряжения. Убедитесь, что нет никаких коротких замыканий или обрывов проводов.
Подключите клемму отрицательного полюса аккумулятора.
После подключения датчика кислорода произведите тестовую поездку, чтобы убедиться в его правильной работе и отсутствии ошибок.

Важно отметить, что подключение датчика кислорода может отличаться в зависимости от конкретной модели и года выпуска автомобиля. Если вы не уверены в своих навыках или не имеете необходимого опыта, рекомендуется обратиться за помощью к специалисту

Неправильное подключение датчика может повредить его и привести к возникновению серьезных неисправностей в системе впрыска топлива автомобиля.

Почему ломается лямбда зонд на ВАЗ 2107

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

1. Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
2. Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).
3. Разрезаем хомуты, разъединяем разъемы.
4. Оставляем систему остывать.
5. Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
6. Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
7. Соединяем провода с разъёмам.
8. Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
9. Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

https://youtube.com/watch?v=68L_IkIfRu4

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить
Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
Несильно обстучите молотком и пробуйте открутить заново
Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду. Попробуйте снова открутить.

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

• На корпус датчика попала охлаждающая, либо тормозная жидкость
• В используемом топливе большое содержание свинца
• Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
• Датчик просто выработал свой ресурс
• Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

• Автомобиль стал потреблять больше топлива, чем обычно
• Автомобиль стал двигаться рывками
• Двигатель стал работать нестабильно
• Нарушилась нормальная работа катализатора
• При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Как проверить датчик кислорода на Ваз 2107?

Неисправности датчика кислорода могут быть «незамеченными» ЭБУ двигателя, поэтому лампа «Check engine» может не гореть. Она горит лишь при полной неработоспособности датчика. Если он просто выдает неверные сведения, система не заметит неисправности.

При ручной диагностике лямбда-зонда надо снять с него клемму и проверить напряжение на сигнальном проводе, приходящем от ЭБУ. Нормальное значение – 0,45В. Распространенная проблема – напряжение выше номинального. Исправить это можно, подключив в цепь дополнительный резистор. Номинал его рассчитывается при помощи переменного резистора. Его надо включить в цепь питания датчика, подключить датчик и вольтметр. После чего при включенном зажигании менять сопротивление резистора, наблюдая за показаниями вольтметра. Искомое напряжение – 0,45-0,46 вольт. После остается замерить сопротивление переменного резистора и заменить его на соответствующее постоянное сопротивление.

Теперь рассмотрим коды ошибок, связанные с «лямбдой».

Ошибка «PO131» говорит о низком уровне сигнала датчика. Понять, смесь реально бедная или неисправен лямбда-зонд просто. Нужно на работающем двигателе брызнуть из шприца немного бензина во впускной коллектор при пережатой «обратке». Если датчик покажет слишком богатую смесь – он исправен. Если же код ошибки говорит о богатой смеси, проверять датчик нужно иначе. Понадобится подсос воздуха в коллектор. Организовать ее можно, скинув шланг вакуумного усилителя тормозов. Если датчик отреагирует, замена его не требуется.

Если же при искусственном обогащении и обеднении смеси датчик выдает «родные» 0,45 В, его следует заменить.

Важно: лямбда-зонд ВАЗ 2107 реагирует на содержание кислорода в смеси. Если в системе впрыска происходит подсос воздуха, датчик даст команду ЭБУ обогатить смесь, что приведет к росту расхода топлива.

Лада 2107 051 › Бортжурнал › Замена датчика кислорода

Практически уже все датчика поменял на новые. Вчера поменял последний датчик который тупил. Это датчик кислорода(лямбда зонд), находящийся на выхлопе. Машина на холостых глохла, при езде тупила. Сейчас работает ровно, динамика хорошая. После еще раз сделал диагностику с другом, все норм, ошибок нет. Далее полезная инфа про датчик кислорода(лямбда зонд):

Как и почему перестает работать.

— плохой бензин, свинец, железо забивают платиновые электроды за несколько «удачных» заправок. — масло в выхлопной трубе — Плохое состояние маслосъемных колец -попадание на нее моющих жидкостей и растворителей -«хлопки» в выпуске разрушающие хрупкую керамику -удары — перегрев его корпуса из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси. — Попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств, антифриза — обогащенная топливно-воздушная смесь, — сбои в системе зажигания, хлопки в глушителе — Использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в своем составе силикон — Многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны. — Обрыв, плохой контакт или замыкание на «массу» выходной цепи датчика.

Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315-320°C.

Перечень возможных неисправностей лямбда-зонда: -неработающий подогрев -потеря чувствительности — уменьшение быстродействия

Причем это как правило самодиагностикой автомобиля не фиксируются. Решение о замене датчика можно принять после его проверки на осцилографе. Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут — ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».

Можно использовать и такой способ: Если лямбда работала на нашем бензине более 2-3-х лет то можно не тратиться на ее проверку. Ее стоит менять уже хотя бы по возрасту. Быстродействие все равно уже далеко от оптимального.

В автомобилях, система l-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя сложно.

Как понять насколько работоспособен датчик? Для этого потребуется осциллограф. Ну или специальный мотор-тестер, на дисплее которого можно наблюдать осциллограмму изменения сигнала на выходе ЛЗ. Наиболее интересными являются пороговые уровни сигналов высокого и низкого напряжения (со временем, при выходе датчика из строя, сигнал низкого уровня повышается (более 0,2В — криминал), а сигнал высокого уровня — снижается (менее 0,8В — криминал)), а также скорость изменения фронта переключения датчика из низкого в высокий уровень. Есть повод задуматься о предстоящей замене датчика, если длительность этого фронта превышает 300 мсек. Это усредненные данные.

Возможные признаки неисправности датчика кислорода:

— Неустойчивая работа двигателя на малых оборотах. — Повышенный расход топлива. — Ухудшение динамических характеристик автомобиля. — Характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя. — Повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния. — На некоторых автомобилях загорание лампы «СНЕСК ЕNGINЕ» при установившемся режиме движения

Источник

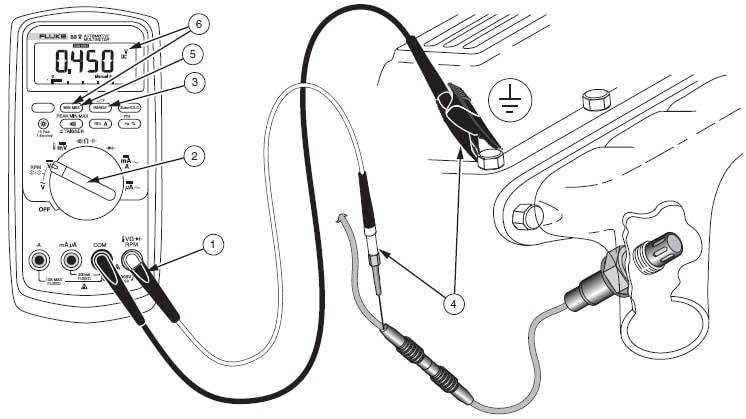

Проверка напряжения:

Проверка напряжения — это один из важных шагов в процессе проверки лямбда зонда. Она позволяет определить, насколько хорошо работает лямбда зонд, а также выявить возможные проблемы в системе.

Для проверки напряжения Вам понадобится мультиметр. Перед тем, как начать проверку, убедитесь, что автомобиль находится в выключенном состоянии, и разъедините провода лямбда зонда.

После этого, используя мультиметр, измерьте напряжение между двумя контактами лямбда зонда. В норме, напряжение должно быть в пределах от 0,1 до 1 Вольта.

Если Вы не обнаружили напряжение, то, вероятнее всего, проблема в проводках. В случае, если оно слишком высокое или низкое, то проблема скорее всего в самом лямбда зонде.

Обратите внимание, что на мощностных двигателях с инжектором может быть несколько лямбда зондов. В этом случае, Вам придется проверить каждый из них по очереди, соблюдая те же самые рекомендации

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

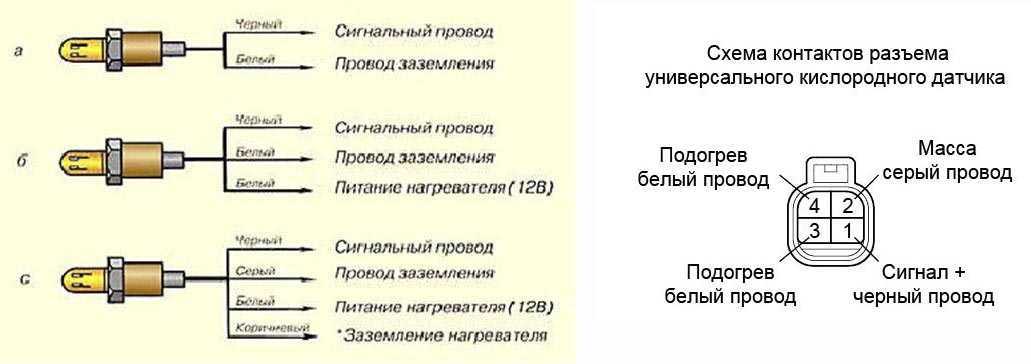

По количеству проводов можно выделить несколько типов циркониевых устройств:

1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Причины возникновения ошибки P0135

Чтобы ошибка P0135 записалась в память компьютера, и водитель увидел надпись «Проверьте двигатель», необходимо, чтобы температура нейтрализатора была выше оптимальной, а вместе с тем, чтобы и сопротивление кислородного датчика было выше.

Важно обратить внимание, что даже при устранении ошибки P0135, ее код записывается в память. Соответственно, при следующей диагностике она будет отображаться, даже если сама проблема уже нейтрализована

Обратите внимание: Если есть сомнения в наличии ошибки P0135 в работе автомобиля, нужно использовать режим тестирования, а не самодиагностики

При этом записи в архиве должны быть обнулены

Обратите внимание: Если есть сомнения в наличии ошибки P0135 в работе автомобиля, нужно использовать режим тестирования, а не самодиагностики. При этом записи в архиве должны быть обнулены. На саму ошибку P0135 указывают проблемы с нагревателем кислородного датчика

Данная ошибка может быть вызвана ограниченным количеством проблем:

На саму ошибку P0135 указывают проблемы с нагревателем кислородного датчика. Данная ошибка может быть вызвана ограниченным количеством проблем:

• Проблемы с работой самого датчика кислорода. Например, он может выйти из строя;
• Неисправный контакт, питающий датчик кислорода. Например, он может быть окислен;
• Короткое замыкание в цепи или разрыв проводки.

Обратите внимание: В редких ситуациях и другие проблемы могут вызывать ошибку P0135. Например, сбои в самом ЭБУ автомобиля. Но это бывает настолько редко, что не рассматривается в рамках данной статьи

Но это бывает настолько редко, что не рассматривается в рамках данной статьи.

Для устранения ошибки P0135, нужно понять, что ее конкретно вызывает, после чего решить проблему.

Проверка клемм на аккумуляторе:

Для того чтобы проверить клеммы на аккумуляторе, необходимо открыть капот автомобиля и найти его батарею. В большинстве случаев батарея находится в передней части автомобиля, справа или слева от двигателя.

Перед проведением проверки рекомендуется снять перчатки и убедиться в том, что руки сухие, чтобы избежать поражения электрическим током. Затем необходимо подготовить инструмент для проверки клемм. К инструментам, которые могут пригодиться при проверке клемм на аккумуляторе, относятся вольтметр, пинцет или крокодильчик.

• Подключите крокодильчик к плюсовой клемме аккумулятора;
• Затем необходимо подключить вольтметр или пинцет к минусовой клемме аккумулятора;
• Если индикатор вольтметра или пинцета показывает значение более 12,5 вольт, то клемма на аккумуляторе работает должным образом и проверка закончена. Если же значение меньше 12,5 вольт, то необходимо проверить клеммы на предмет коррозии или перегорания свинцового элемента.

Таким образом, проверка клемм на аккумуляторе не занимает много времени и позволяет быстро выявить проблемы с батареей автомобиля. Рекомендуется проводить проверку клемм регулярно для обеспечения правильной работы автомобиля.

Проведение замены датчика кислорода

Это небольшое руководство будет полезно не только владельцам автомобилей ВАЗ 2107, но и более современных десяток, четырнадцатых

Обратите внимание, что все ремонтные работы лучше всего проводить на подъемнике или смотровой яме. Не забываем о том, что катколлектор расположен в системе выпуска отработавших газов. При необходимости демонтируйте защиту двигателя автомобиля ВАЗ 2107

Далее ищете все провода, которые относятся к датчику кислорода

При необходимости демонтируйте защиту двигателя автомобиля ВАЗ 2107. Далее ищете все провода, которые относятся к датчику кислорода.

Все хомуты при помощи кусачек следует обрезать, разъемы рассоединить. Причем желательно тщательно очистить от скопившейся пыли и грязи тот, который остается на машине, так как он будет в дальнейшем использоваться. Если выпускной тракт горячий, то дайте ему остыть. После чего при помощи ключа с размером «22» выкручиваете лямбда-зонд. Новый прибор вкручиваете на место старого, затягиваете гайки и соединяете разъем подключения. Распиновка датчика концентрации кислорода приведена на фото.

Запрещено прокладывать провода слишком близко к выхлопной трубе. Их нужно закреплять при помощи хомутов к элементам системы охлаждения. В завершение ставите защиту двигателя ВАЗ 2107 и совершаете пробный заезд, чтобы удостовериться в работоспособности датчика. Одна из проблем, которая может возникнуть при замене – это прикипание корпуса датчика к выхлопной трубе. В этом случае помочь может проникающая смазка (цена ее около 70 рублей за баллон емкостью 200 мл). Если она не помогает, то заводите мотор и прогреваете его. Пробуйте выкручивать датчик на горячем.

Если и это не выручает, то пусть система остывает, после чего подвергаете нагреву только корпус датчика. Можно даже нанести несколько резких, но слабых ударов. И самый последний способ – это прогреть до большой температуры корпус лямбда-зонда ВАЗ 2107 и обдать его холодной водой. Какой-то из этих способов должен помочь выкрутить датчик кислорода на ВАЗ 2107. Цена нового прибора колеблется в интервале от одной до трех тысяч рублей.

Необходимые инструменты для подключения датчика кислорода

Для успешного подключения датчика кислорода ВАЗ 2107 инжектор необходимо иметь следующие инструменты:

• Отвертка – щесть (нужна для откручивания и закручивания соединительных элементов);
• Крепежная лента (понадобится для надежного и герметичного фиксирования проводов);
• Мультиметр (позволяет идентифицировать и проверить правильность соединений и напряжение);
• Кусачки (нужны для обрезания и обработки проводов);
• Изолента (предназначена для изоляции соединяемых проводов и защиты от коррозии);
• Разъемы (позволяют безопасно и надежно подключить провода к датчику и другим элементам системы);
• Схема распиновки (важна для точного подключения проводов и исключения ошибок).

Имея указанные инструменты на руках, Вы сможете легко и безопасно подключить датчик кислорода ВАЗ 2107 инжектор в соответствии с схемой распиновки

Важно помнить о необходимости тщательно изолировать провода, чтобы исключить возможность коррозии и краткого замыкания

Схема подключения лямбда зонда ваз 2107

Интернет просто пестрит различными обсуждениями на форумах и в соцсетях по поводу проблем с кислородным датчиком или лямбда зондом

На самом деле лямбда зонд является очень важной деталью. Ведь он участвует непосредственно в смесеобразовании, а это значит что он влияет на такие параметры автомобиля как расход, динамика

И при этом его неисправность может ничем себя не выдавать, чек гореть не будет, он горит только если лямбда уже окончательно накрылась, а ведь датчик кислорода может просто давать «неверные показания» блоку управления двигателем. И автовладелец даже не будет догадываться почему у него повышенный расход или «тупит» машина. Так что предлагаю со всей серьезности отнестись к диагностике датчика кислорода, особенно если вы заметили те или иные описанные выше симптомы.

Современный лямбда зонд, устанавливаемый на ВАЗ имеет 4 вывода: масса, выход сигнала и два на подогреватель.

Показания лямбда зонда лучше всего считывать специальным ПО, подключившись к диагностической шине вашего автомобиля. Только так можно узнать форму сигнала, которую он выдает, и скорость изменения этих сигналов. Первым делом при диагностике датчика скиньте с него разъем и проверьте мультиметром наличие напряжения на сигнальном проводе с ЭБУ, оно должно быть 0.45 вольта. Кстати если это напряжение отклоняется от приведенного значения, чаще всего в сторону увеличения. Это можно вылечить установкой дополнительного резистора. Вычислить необходимый номинал резистора можно так:

1) берем регулируемый резистор, такие как на регулировки громкости

2) Включаем его последовательно в цепь питания сигнала лямбды.

3) подключаем тестер и крутим резистор, пока напряжение не станет 0.45-0.46 вольт.

4) заводим машину, проверяем, если ОК все хорошо – замеряем сопротивление на нем и подбираем обычный резистор соответствующего номинала. Кстати резистор нагреваться не будет там нет высокой нагрузки.

Теперь разберемся как работает сам лямбда зонд.

Ну и дополним статью, поскольку лямбда зонд реагирует именно на количество КИСЛОРОДА, если в системе выпуска будет «подсос» этого самого кислорода извне, он даст сигнал эбу обогатить эту смесь по самое не балуйся. Поэтому отнеситесь к проверке системы и к ее герметичности максимально внимательно! Всем удачи на дорогах и исправных датчиков на авто!

Как проверить работу лямбда зонда на ВАЗ 2107

Лямбда зонд на ВАЗ 2107 играет важную роль в системе инжектора, поэтому его работоспособность необходимо проверять регулярно. Одним из способов проверки является анализ цвета выхлопных газов, выходящих из выхлопной системы автомобиля.

Для проверки лямбда зонда ВАЗ 2107 инжектор необходимо припарковать автомобиль на открытой площадке, дать ему прогреться и наладить стабильную работу.

• Поочередно вынимать свечи и анализировать цвет:
  • Белый цвет свечи свидетельствует о том, что смесь слишком бедная
  • Черный цвет свечи может говорить о неправильной работе лямбда зонда — смесь слишком жирная
  • Коричневый цвет свечи — оптимальный цвет горючей смеси, соответствующей нормам работы двигателя.

Если цвет свечей настораживает, необходимо также проверить лямбда-зонд на отсутствие дефектов. Проверка лямбда-зонда на отсутствие дефектов проводится с помощью приложения к мультиметру, которое может определить работоспособность датчика.

В заключении можно сказать, что проверка работы лямбда зонда ВАЗ 2107 инжектор является важной процедурой, которую не стоит пренебрегать. Она позволяет диагностировать проблемы в работе двигателя и своевременно предотвратить их возникновение

«Родные» датчики кислорода

Для автомобилей ВАЗ, оснащенных инжекторной системой впрыска, идеально подходят следующие датчики кислорода:

1. Для моторов с объемом 1,5 литра, соответствие стандартам Евро-2, комплектовались лямбда-зондом производства фирмы Bosch, номер 0258005133. Также он использовался на автомобилях, которые имели соответствие стандарту Евро-3, непосредственно перед каталитическим нейтрализатором.
2. Вторым датчиком кислорода является производства фирмы Bosch с номером модели 0258006537. Активно устанавливался на автомобили, начиная с 2004 года. Отличие от первого лямбда в том, что у него имеется специальный нагреватель. Этот датчик кислорода можно установить на автомобиль, который оснащался лямбдой без нагревателя. Но ни в коем случае нельзя проводить обратную замену.

Работа двигателя на холостом ходу:

Двигатель на холостом ходу — это фаза работы двигателя, когда транспортное средство стоит на месте, а двигатель работает на минимальных оборотах. В этот момент происходит настройка многих систем автомобиля, включая систему впрыска топлива, систему зажигания и многие другие.

Нормальный холостой ход двигателя характеризуется тем, что двигатель работает ровно и без прерываний. Если же его работа сопровождается рывками и прерываниями, то это говорит о проблемах в работе двигателя, возможно, связанных с неисправностью лямбда-зонда.

Для проверки работы лямбда-зонда на холостом ходу, необходимо просто прослушать работу двигателя. Нормальная работа должна характеризоваться ровным и приятным звуком двигателя. Если же звук становится грубым и прерывистым при работе на холостом ходу, то это является признаком проблем с лямбда-зондом.

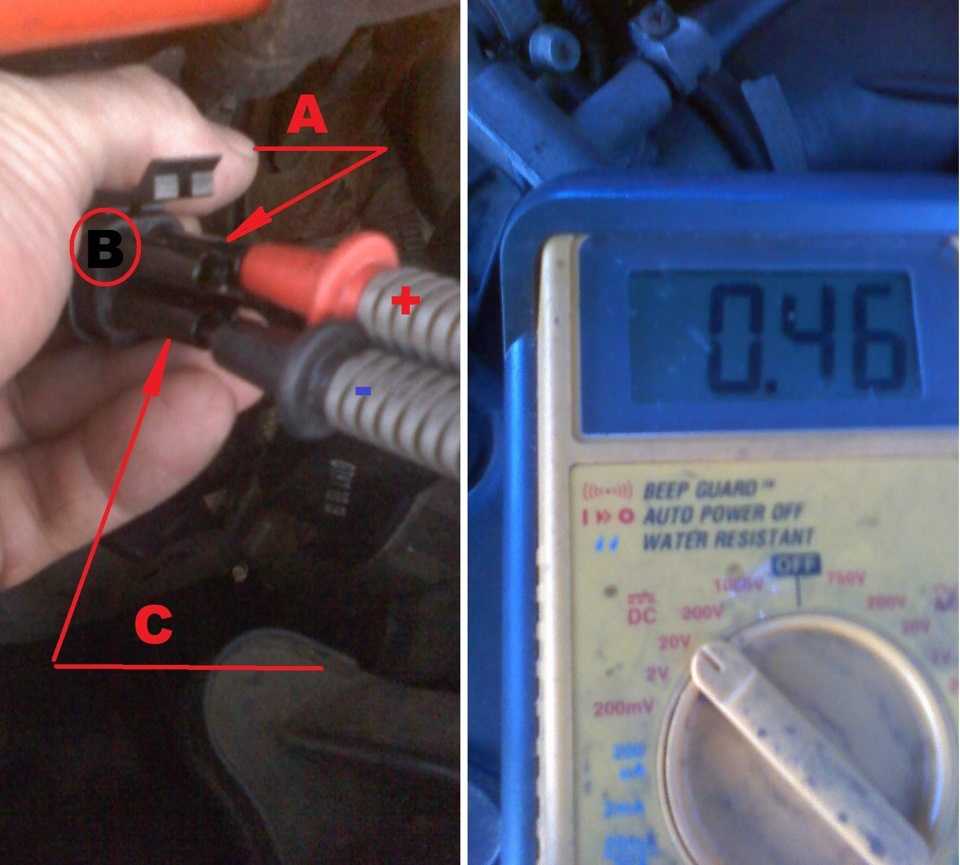

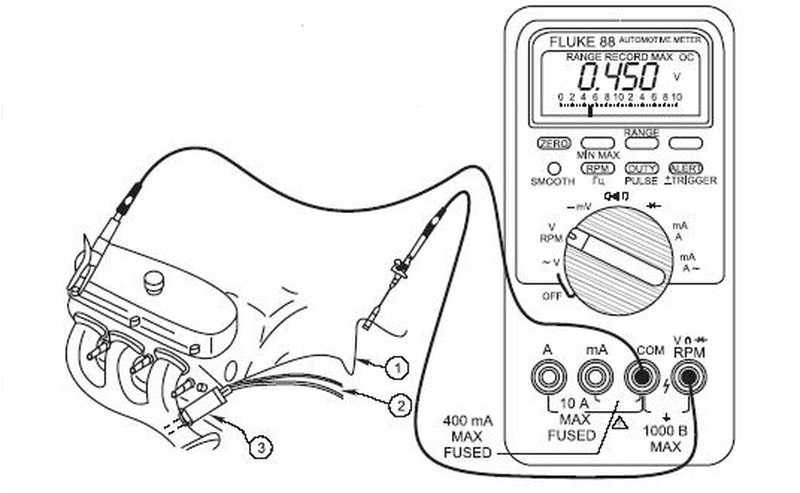

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

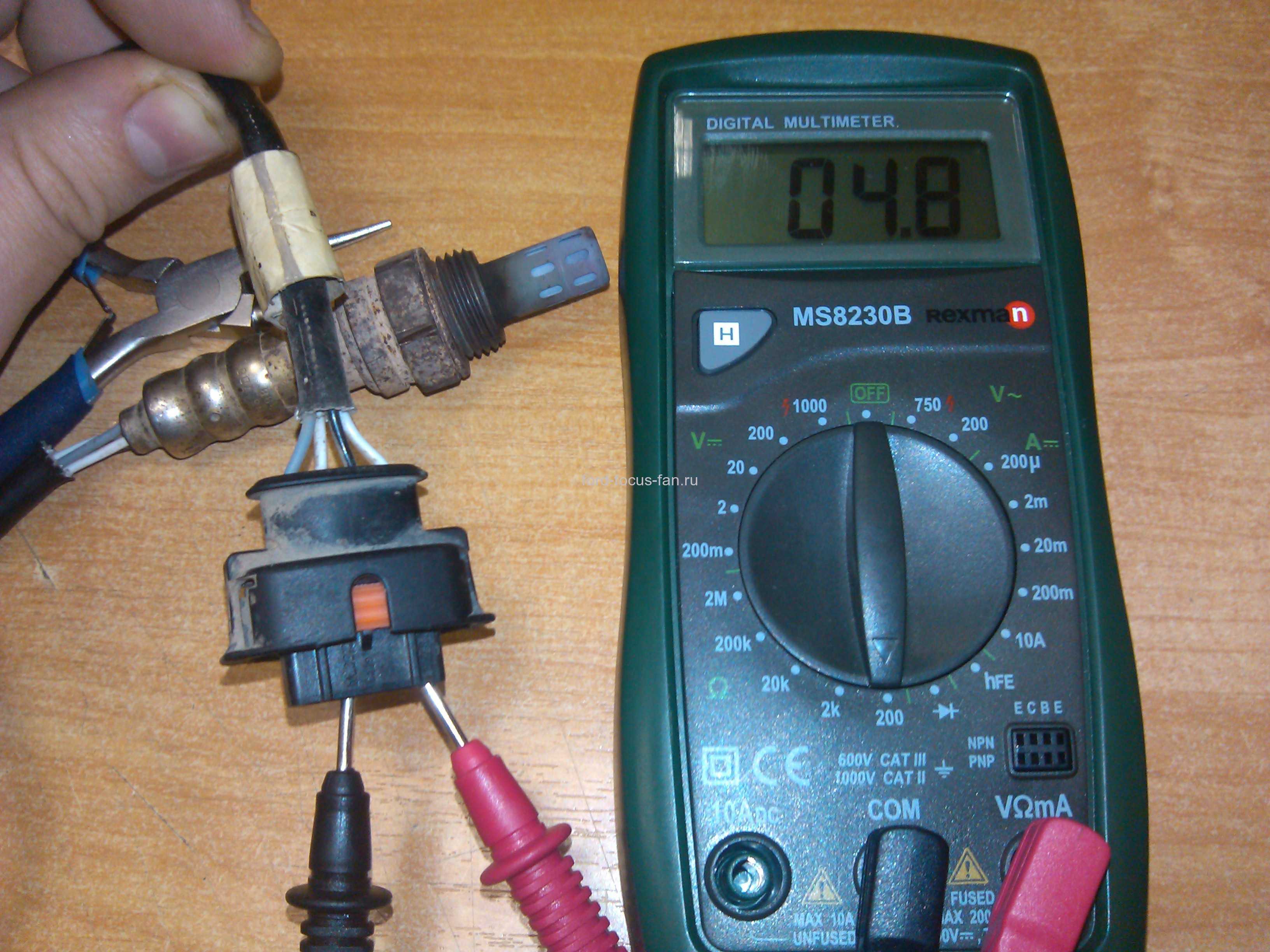

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов — распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница — машин с лямбда-зондами на циркониевой основе очень много, титановые — редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) — значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.
