Самодельный стробоскоп для установки зажигания

Печатная плата и детали сборки

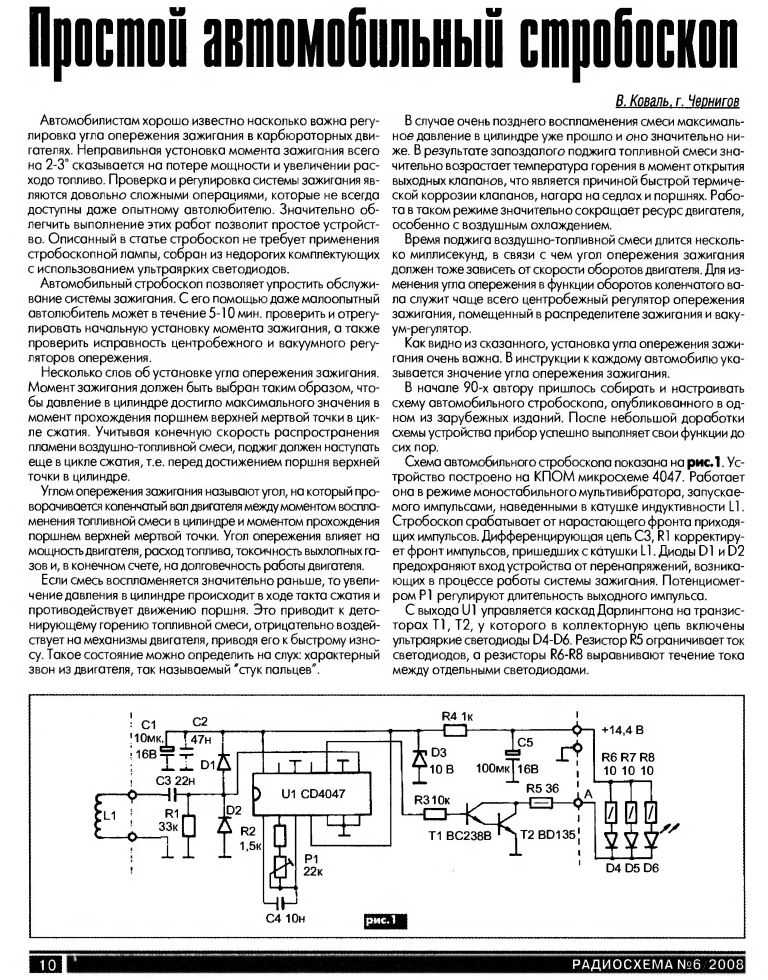

Самодельный стробоскоп для установки зажигания можно собрать как на недорогих отечественных радиоэлементах, так и на более прецизионных импортных элементах. Ниже представлена плата с применением отечественных компонентов для штыревого монтажа.

Диод VD1 – КД2999В или любой другой с малым падением прямого напряжения. Конденсатор С1 должен быть высоковольтным с емкостью в 47 пФ и напряжением 400 В. Конденсаторы С2-С4 неполярные серии КМ-5, К73-9 на 0,068 мкФ 16 В. Все резисторы, кроме R4, типа МЛТ или планарные с номиналами, указанными на схеме. Подстроечный резистор R4 типа СП-3 или СП-5 на 33 кОм.

Триггер ТМ2 лучше использовать 561 серии, которая отличается высокой помехоустойчивостью и надёжностью. Но можно заменить его микросхемой 176 и 564 серии, учитывая их распиновку. Транзисторы VT1-VT2 подойдут КТ315 Б, В, Г или КТ3102 с большим коэффициентом усиления. Выходной транзистор – КТ815, КТ817 с любой буквенной приставкой. Светодиоды HL1-HL9 лучше взять сверхъяркие с малым углом рассеивания. Их располагают на отдельной плате по три в ряд. При отсутствии каких-либо деталей схемы их можно заменить более современными аналогами, немного усовершенствовав плату.

Готовую плату управления стробоскопа и плату со светодиодами удобно разместить в корпусе переносного фонарика. При этом необходимо предусмотреть отверстие в корпусе под регулятор R4, а в качестве SA1 можно использовать штатный выключатель.

Обзор моделей

А теперь рассмотрим наиболее интересные модели автомобильных “мигалок”, которые можно найти в магазине.

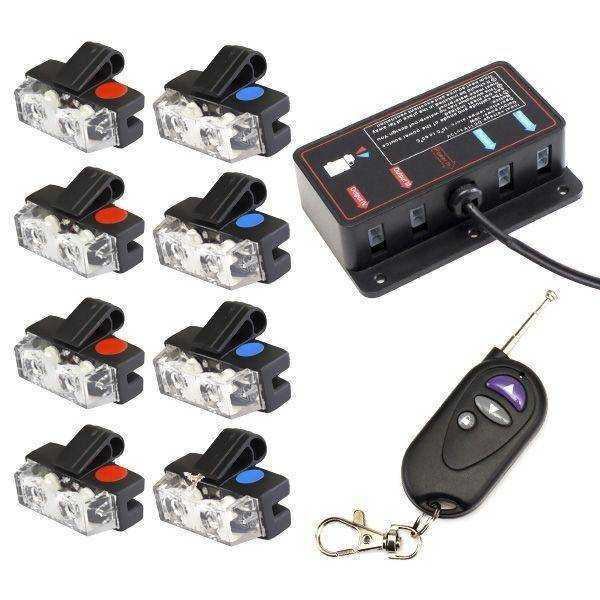

Federal Signal

Восемь светодиодных ламп-стробоскопов для установки под обрешетку радиатора. Подключаются к основному блоку, который управляется беспроводным пультом ДУ. Благодаря специальной клипсе фонари легко устанавливаются без доработки решетки. В выключенном состоянии приборы абсолютно незаметны.

Автомобильный стробоскоп Federal Signal

Основные характеристики:

• цвет фонарей – 4 синих, 4 красных;
• количество светодиодов – по 2 в каждом фонаре;
• мощность одного фонаря – 3 Вт;
• режимов работы – 7;
• дальность действия пульта – до 30 м;
• класс защиты – полностью пыле- и водонепроницаемые (IP68);
• питание – 12 В;
• стоимость комплекта – 3 300 руб.

Стробоскопы – ДХО

Четыре мощных led фонаря-стробоскопа с функцией ДХО. Устанавливаются под обрешетку радиатора и не привлекают лишнего внимания. Управляются радиопультом ДУ. Режим ДХО включается автоматически при пуске автомобиля. Благодаря самоклеящемуся основанию фонари легко устанавливаются без доработки автомобиля.

Стробоскоп + ДХО Премиум

Основные характеристики:

• цвет фонарей – белые;
• количество светодиодов – по 3 в каждом фонаре;
• мощность одного фонаря – 21 Вт;
• режимов работы – 6;
• дальность действия пульта – до 30 м;
• класс защиты – полностью пыле- и водонепроницаемые (IP68);
• питание – 12 В;
• стоимость комплекта – 1 590 руб.

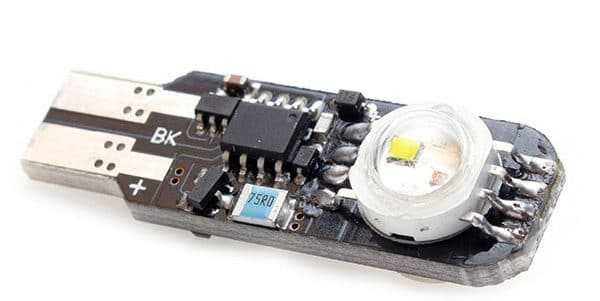

Лампа «Хамелеон»

Мультицветная лампа-стробоскоп с цоколем W5W. Устанавливается на место лампы габаритных огней, может светить семью цветами, в том числе и белым (режим габаритных огней). Режимы работы переключаются кратковременным переключением габаритов. После выключения включаются в предыдущем режиме. Подходит на все марки авто, включая машины с бортовым компьютером.

Мультицветная автомобильная LED лампа-стробоскоп в габариты

Основные характеристики:

• цвет лампы – красный, синий, зеленый, бирюзовый, желтый, фиолетовый, белый;
• количество светодиодов – 2;
• мощность лампы – 2 Вт;
• режимов работы – 18;
• угол освещения – 360 градусов;
• питание – 12 В;
• стоимость лампы – 590 руб.

Съемный фонарь-стробоскоп

Прибор выполнен в виде линзованного фонаря с присосками. Устанавливается под лобовое стекло внутри салона. Питается от гнезда прикуривателя. Легко устанавливается и при необходимости быстро снимается. Компактен, не загораживает обзор. Режимы работы меняются кнопкой, расположенной на задней панели. Включение производится выключателем, расположенным на питающем кабеле.

Автомобильный стробоскоп под лобовое стекло

Основные характеристики:

• цвет фонаря – белый или синий;
• количество светодиодов – 8;
• режимов работы – 3;
• материал корпуса – металл;
• питание – 12 В;
• стоимость – 1 850 руб.

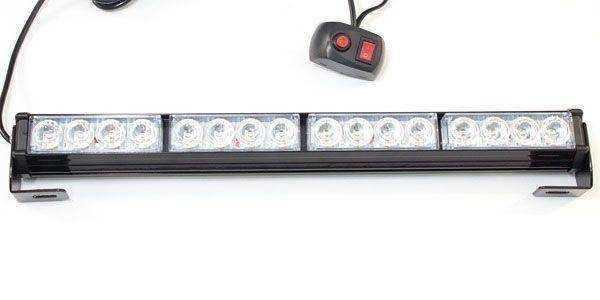

Рейка-стробоскоп

Светодиодный автомобильный стробоскоп, выполненный в виде рейки. Может крепиться на бампер, за обрешетку радиатора или на крышу. Рейка имеет 4 группы светодиодов, управлять группами можно раздельно. Управление прибором производится с проводного пульта. Режим постоянного свечения позволяет использовать устройство в качестве автомобильного прожектора.

Светодиодная автомобильная рейка с режимом стробоскопа

Основные характеристики:

• цвет фонаря – белый;
• количество светодиодов – 16;
• мощность – 18 Вт;
• режимов работы – 7;
• класс защиты – полностью пыле- и водонепроницаемые (IP68);
• питание – 12 В;
• стоимость – 2 960 руб.

Светодиодный стробоскоп на таймере NE555

Главным компонентом в данной схеме стробоскопа является интегральный таймер NE 555. Это распространенная микросхема часто используемая в электронных самоделках.

В качестве светового излучателя применена готовая сборка из шести светодиодов от китайского фонарика.

Потенциометром Р1 задается время пауз между импульсами, которые подаются на VT1. Открываясь в момент подачи сигнала, полевой транзистор «зажигает» стробоскоп.

Следует учитывать, что в момент вспышки, ток, проходящий через излучатель, превышает два ампера. Это обстоятельство заставляет использовать ограничительный резистор с мощностью рассеивания не менее 2Вт. Поводов для беспокойства относительно выхода из строя светодиодов нет. Сверхкраткое время работы в подобных режимах не причинит урон полупроводникам.

Вместо транзистора, указанного на схеме, можно применять его ближайшие аналоги: IRFZ44, IRF3205, КП812Б1 и другие.

Требования к диоду VD1 – высокое быстродействие. 1N4148 с успехом заменяется отечественным вариантом КД522. Также хорошо подойдут любые диоды Шоттке.

Емкость конденсаторов можно увеличивать на один порядок. Это никак не отразится на работоспособности схемы.

Вот так выглядит собранный прибор, с тремя сверхмощными светодиодами.

Стробоскоп в сборе

Небольшое количество деталей позволяет выполнить стробоскоп из светодиодов навесным методом или при помощи специальных монтажных панелек. Если в процессе пайки не будет допущено ошибок, схема заработает сразу, без дополнительной наладки.

Как пользоваться таким стробоскопом

При помощи изготовленного в гаражных условиях стробоскопа можно легко и с большой точностью:

• выставить зажигание на карбюраторном моторе;
• проверить свечу или катушку зажигания ;
• проконтролировать работу центробежного и вакуумного регулятора угла опережения зажигания.

Самодельный стробоскоп дешевле и надежнее

Чтобы момент зажигания был выставлен правильно, необходимо исходить из того, что обычно смесь воспламеняют за пару градусов до момента прихода поршня в верхнюю точку такта. Данный угол и называется «углом опережения зажигания». С ростом оборотов коленвала УОЗ должен также расти по заданной кривой. В результате угол опережения выставляется на холостых оборотах и потом контролируется во всех диапазонах работы двигателя до 5000 об/мин.

При подключении стробоскопа нужно намотать его датчик (медный провод) прямо на оболочку высоковольтного провода первого цилиндра ДВС. Трех-четырех витков хватит. При этом фиксировать провод таким образом необходимо как можно ближе к свече — с целью минимизации влияния на работу стробоскопа соседних проводов. Для питания прибора его провода с «крокодилами» цепляются на выводы аккумуляторной батареи. Также придется для лучшей видимости метку маховика дополнительно обозначить белой точкой — краской или, например, канцелярским штрихом.

1. Запустите мотор и прогрейте его до рабочей температуры, оставив работать на холостых оборотах в пределах 600-800 об/мин.
2. Подключите провода питания стробоскопа.
3. Намотайте медный провод-датчик на бронепровод первого цилиндра.
4. Направьте фонарик, вспышку, лазер и т.п. на неподвижную метку (находится на корпусе ГРМ).
5. Затем отыщите так же подвижную точку на шкиве маховика.
6. При нарушении момента подвижная и статическая метки будут находиться относительно далеко друг от друга.
7. Путем вращения корпуса распределителя зажигания добейтесь совпадения меток и зафиксируйте трамблер в таком положении.
8. Далее нужно кратковременно поднять обороты, в результате чего метки снова разойдутся. Но это нормально. В таком режиме зажигание устанавливается более раннее. Для проверки этого показателя предусмотрена пара неподвижных меток — через 5 градусов опережения зажигания.
9. Для 3 тыс. об/мин УОЗ в случае двигателей ВАЗ — 15-17 градусов.
10. С целью проверки исправности свечи зажигания поочередно наматывайте медный провод на высоковольтные провода и смотрите, нет ли пропуска импульсов. Меньшая частота вспышек светодиодов укажет на пропуск зажигания, «пробивание» свечи на корпус.

Как выбрать машину Сегодня рынок предлагает покупателям огромный выбор машин, от которого просто разбегаются глаза. Поэтому прежде чем купить автомобиль, стоит учесть много важных моментов. В итоге, определившись с тем, что именно вы хотите, вы.

Какой седан выбрать: Almera, Polo Sedan или Solaris

В своих мифах древние греки рассказывали о существе, имеющем голову льва, туловище козы и змею вместо хвоста. «Крылатая Химера была рождена крохотным созданием. При этом она сверкала красотой Аргуса и ужасала уродством Сатира. Это было.

Хиты 2016: рейтинг кроссоверов по стоимости и качеству

Они появились в результате генетического моделирования, они синтетические, как одноразовый стаканчик, они практически бесполезные, как пекинесы, но их любят и ждут. Те, кто хочет боевую собаку, заводят себе бультерьера, кому нужна спортивная и стройная, отдают.

Самая дешевая машина в мире – ТОП-5 2016 года

Кризисы и финансовая ситуация не слишком располагают для покупки нового автомобиля, тем более в 2016 году. Только ездить приходится всем, а покупать автомобиль на вторичном рынке готов не каждый. На то есть индивидуальные причины —.

Обзор самых популярных кроссоверов и их сравнение

Сегодня мы будем рассматривать шесть кроссоверов: Toyota RAV4, Honda CR-V, Mazda CX-5, Mitsubishi Outlander, Suzuki Grand Vitara и Ford Kuga. К двум очень свежим новинкам мы решили добавить ещё и дебюты 2015 года, чтобы тест-драйв.

Как подключить стробоскопы на автомобиль: инструкция для новичков

Стробоскопы являются неотъемлемой частью безопасности на дороге и могут помочь в предотвращении ДТП. Однако, подключение стробоскопов на автомобиль может быть непростой задачей для новичков.

Первым шагом необходимо выбрать подходящие стробоскопы для вашего автомобиля. Найдите стробоскопы, которые соответствуют вашей модели автомобиля и имеют правильный монтажный крепеж. Также убедитесь, что стробоскопы соответствуют требованиям закона.

Следующим шагом является монтаж стробоскопов на автомобиль. Откройте капот и найдите место для установки стробоскопов. Возможно, вам потребуется удалить некоторые компоненты, чтобы установить стробоскопы.

После того, как стробоскопы установлены, подключите провода к соответствующим клеммам аккумулятора. Убедитесь, что провода надежно закреплены и изолированы, чтобы избежать короткого замыкания.

Наконец, проверьте работу стробоскопов, включив их и проверив, что они функционируют должным образом. Если вы обнаружите проблемы, проверьте подключение и убедитесь, что стробоскопы установлены правильно.

В следующий раз, когда вы будете ехать на дороге в условиях ограниченной видимости, стробоскопы помогут вам и другим водителям на дороге быть в безопасности.

Ответы на вопросы посетителя сайта по настойке стробоскопа

Ремонт стеклоподъемника авто своими руками

Посетитель сайта Юрий, повторил схему стробоскопа и остался доволен его работой. От изготовления стробоскопа на базе сверх ярких светодиодов его остановила цена светодиодов. При настройке стробоскопа у Юрия возник ряд вопросов, на которые я давал ответы в ходе переписки. Ответами на вопросы из переписки, с разрешения Юрия, с которыми могут столкнуться автолюбители, желающие повторить схему представленного стробоскопа, решил дополнить эту статью.

Вопрос	Ответ
Можно ли заменить тиристор КУ103В тиристором ВТ169G?	Да, можно заменить на ВТ169D или ВТ169G. Так как максимальное напряжение анод-катод у ВТ169 не менее 400 В, то резистор R6 можно не ставить, он установлен для защиты КУ103В.
При шунтировании анода и катода тиристора лампа вспыхивает, но при открытии-закрытии транзистора вручную лампа не реагирует.	Тиристор или транзистор неправильно запаян или неисправен. Номиналы резисторов не соответствуют схеме. Для выявления причины нужно отключить от управляющего электрода тиристора все элементы. В таком случае тиристор должен быть закрыт. Если к управляющему электроду присоединить через резистор по схеме R7 номиналом 27 кОм, то тиристор должен открываться. Если открывается, то виноват транзистор. Если тиристор не открывается, то можно уменьшить номинал резистора вплоть до 1 кОм, если открыть его, таким способом не удается, значит, тиристор неисправен.
Тиристор исправен, при прикосновении к управляющему электроду тиристора лампа вспыхивала однократно, получалось как сенсорное. Мне не понятно как закрывается тиристор, возможно, он запирается потенциалом управляющего электрода?	Тиристор сам закрывается только тогда, когда напряжение анод-катод станет меньше определенного для каждого типа тиристора. Поэтому, когда конденсатор С6 разрядится, тиристор сам закроется. Резистор R8 выполняет функцию защиты транзистора от возможных высоковольтных импульсов и одновременно предотвращает случайное открытие тиристора от этих же импульсов.
На конденсаторе я добился напряжения 400 В при частоте генерации 200 кГц (поставил полевые транзисторы как указано в статье) но при емкости С5 — 1 мкФ яркость вспышки незначительна (лампа ИФК-120), при увеличении С5 до 10 мкФ стало слепить. Понимаю, что увеличение емкости приведет к неполному ее заряду на высоких оборотах, какую емкость оставить?	По поводу высокого напряжения, его можно поднять хоть до киловольта, намотав больше витков вторичной обмотки, при этом яркость вспышки возрастет соответственно. Но величина напряжения не должна превышать допустимого для лампы. Поэтому лучше намотать больше витков, чем увеличивать емкость, а емкость уже подобрать исходя из максимальных оборотов, которые нужно контролировать.
По паспорту лампа ИФК-120 номинальное напряжение 300±20 В, т.е. не стоит увеличивать напряжение более имеющихся уже 400 В?	Не стоит, так как повышенное напряжение может вызвать самопроизвольные вспышки лампы.
Из характеристик тиристора BT169G — отпирающее управляющее напряжение 0,5-0,8 В , т.е. когда транзистор VT3 открыт схема должна обеспечивать напряжение на его коллекторе относительно земли менее 0,5 В чтобы тиристор оставался закрытым?	Да.
При закрытом транзисторе соответственно напряжение на его коллекторе и на управляющем электроде тиристора должно превысить 0,5 В, но не более 0,8 В дабы не спалить управляющий переход тиристора?	Да, в цепи управляющего электрода тиристора стоит резистор R7, который ограничит величину тока, тем самым, исключая возможность увеличения напряжения более 0,8 В.
Играет ли роль какой стороной будет надеваться ферритовое кольцо на высоковольтный провод, или для этого и установлен в схеме VD10?	Не играет, диод для этого и стоит.
Есть ли смысл заменить VT10 на полевой транзистор?	В данном случае в этом нет необходимости, полевые транзисторы боятся статического электричества и без необходимости их лучше не применять.
Изменения, которые внес Юрий при повторении схемы стробоскопа.	Лампу EL1 ИСШ-15 заменил на ИФК-120. Транзисторы VT1 и VT2 типа КТ817Б заменил полевыми IRFZ44N, VT3 типа КТ3102 на BC547. Тиристор КУ103В на ВТ169G. Резистор R8 c 820 Ом увеличил до 2 кОм, конденсатор С5 увеличил до 10 мкФ.

Отзыв Юрия о работе стробоскопа сделанного своими руками: «Работа стробоскопа проверена на автомобиле, работает отлично, яркость вспышки великолепная!!!»

Подключение стробоскопов на автомобиль

Назначение стробоскопов

Стробоскопы – это специальное оборудование, которое используется для повышения безопасности на дороге

Они создают мигающий свет, который привлекает внимание других участников движения к вашему автомобилю. Стробоскопы могут использоваться как при экстренных ситуациях, так и при обычной езде

Подключение стробоскопов

Для подключения стробоскопов к автомобилю необходимо выполнить несколько простых шагов:

• Выбрать место установки стробоскопов. Чаще всего стробоскопы устанавливаются на крыше автомобиля или на переднем бампере.
• Подготовить провода для подключения. В зависимости от типа стробоскопов, вам могут понадобиться различные кабеля и разъемы.
• Подсоединить провода к источнику питания. Обычно стробоскопы подключаются к аккумулятору автомобиля.
• Закрепить стробоскопы в выбранном месте. Для крепления стробоскопов на крыше автомобиля используются специальные крепления или магнитные основания.
• Проверить работу стробоскопов. После подключения стробоскопов следует убедиться в их корректной работе.

Важные моменты при подключении стробоскопов

При подключении стробоскопов к автомобилю следует учитывать несколько важных моментов:

Правильное подключение стробоскопов может значительно повысить безопасность на дороге, но неправильное подключение может привести к непредсказуемым последствиям.
Перед подключением стробоскопов следует внимательно изучить инструкцию по их монтажу и подключению, а также убедиться в их совместимости с вашим автомобилем.
При установке стробоскопов на крышу автомобиля следует обратить внимание на то, чтобы они не мешали видимости водителя или не повреждали краску автомобиля.

Преимущества и недостатки

К преимуществам всех стробоскопов, вне зависимости от сферы их применения, можно отнести:

создание разнообразных световых эффектов;

Вариант стробоскопического эффекта

• возможность подключения музыкального сопровождения;
• создание необходимой атмосферы праздника и торжества;
• возможность регулировать яркость излучаемого светового потока.

Наибольшей популярностью на сегодняшний день пользуются именно светодиодные приборы. Это связано с достоинствами самих источников света, к которым относят:

• экономичность в вопросе потребления электроэнергии;
• создание качественного светового потока;
• различные цвета свечения диодов;
• длительный период службы;
• они обладают высокой устойчивостью к различным видам воздействий, особенно механического плана;
• полная безопасность и экологичность.

К недостаткам таких изделий, вне зависимости от источника света, можно отнести высокую стоимость, а также невозможность длительный период времени находиться в стробоскопическом эффекте, так как это приводит к переутомлению глаз.

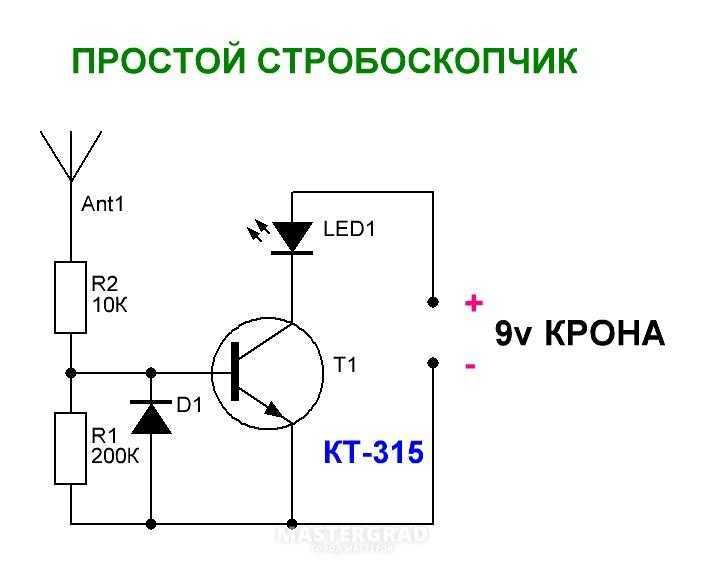

Прибор, выставляющий зажигание, из светодиодов

Данное приспособление можно сделать с использованием светодиодов, однако этот стробоскоп содержит в себе определенную микросхему. Запускается он посредствам импульсов, которые содержат минусовую полярность. В структуре данного вида схемы есть определенные сопротивления, они служат ограничителями для того чтобы уменьшить амплитуду входящего сигнала. В данном случае аккумулятор автомобильного средства будет служить источником питания самого прибора.

Подключение стробоскопа, устанавливающего зажигание, производится посредством следующих действий:

•  нужно прогреть мотора и оставить его включенным;
•  подключить прибор ручной работы к электричеству;
•  намотать датчик на провод цилиндра;
•  направить свет на определенную точку, расположенную в корпусе;
•  оборачивать корпус зажигания до того момента пока эти метки не сойдутся;
•  произвести закрепление его в этом состоянии.

Самодельный стробоскоп для настройки зажигания по своим функциям не уступает устройствам, которые сделали на заводе. В этом случае главным фактором является следование всем инструкциям по изготовлению и соблюдение схемы приспособления, сделанного своими руками. Изделия, созданные из подручных и простых материалов, могут потребовать незначительных затрат. Стробоскопы самодельного производства довольно легко починить, если они подверглись износу или поломке.

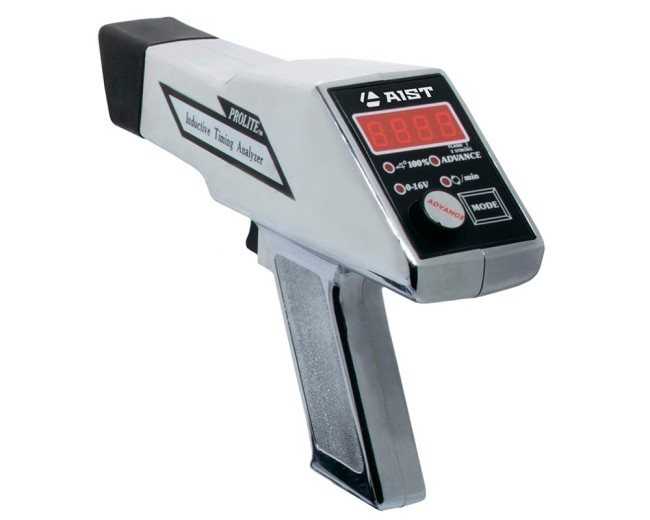

Прибор для установки зажигания можно найти в любом специализированном магазине, их существует несколько видов и они довольно распространены. Однако стоимость данного приспособления часто отпугивает владельцев транспортных средств, потому как это не дешевое удовольствие.

В случае неисправности или поломки, которые происходят со временем, замена износившейся детали может равняться сумме самого устройства в целом. Именно поэтому автолюбители начали изготовлять стробоскопы собственными руками. Ведь для его создания потребуются детали, которые можно найти в любом магазине.

Стоит заметить, что самодельное приспособление обойдется в несколько раз дешевле заводского устройства. Если же самостоятельно изготовить устройство не получается, то всегда можно найти мастера который выполнит эту работу. Подобные специалисты сегодня работают практически в каждом населенном пункте.

Что собой представляет прибор и его виды

Стробоскоп представляет собой специальную осветительную установку, которая способна создавать стробоскопический эффект для излучаемого светового потока. Этот эффект основан на восприятии мозгом человека так называемого «остаточного изображения». В результате для создания этого эффекта прибор производит с высокой скоростью яркие и повторяющиеся вспышки света.

Стробоскопический эффект

Принцип работы основан на характерных нюансах восприятия зрительными анализаторами человека перемещения предметов на фоне вспышек источника света. В ситуации, когда происходит сочетание (совпадение) частоты движения вращающегося предмета с частотой вспышек света для человека, который наблюдает за данным явлением, будет казаться, что перемещающийся объект покоится. Несмотря на то, что создать стробоскопический эффект не так уж и легко, подобного рода приборы в самой своей незатейливой интерпретации существовали уже в прошлом веке. В те времена стробоскоп с газоразрядной лампой применялся для обеспечения регулировки скорости вращения диска в проигрывателе грампластинок. На сегодняшний день имеется несколько разновидностей стробоскопов, которые по своим конструкционным особенностям подразделяются на такие виды:

• электронно-оптические. С целью прерывания светового потока в такого родах приборах используют затворы света. Их работа основана на разнообразных оптико-электронных эффектах;
• оптико-механические. Такие приборы еще называют тахометры. В роли светового прерывателя здесь применяются диски со щелями;
• электронные. В своем составе имеют электронную схему. Она представляет собой импульсный генератор, осуществляющий регуляцию частоты импульсов, а также источника света. В роли источника света в электронных моделях зачастую применяются либо светодиодные лампочки, либо газоразрядные лампы;
• осциллографические. Применяются для всевозможных обследований электронных цепей.

Электронный тип стробоскопа

Но это далеко не единственная классификация приборов, работающих на принципе создания стробоскопического эффекта.

Когда разрешены и в каком случае будет наказание

Если водитель устанавливает на свою машину прибор, который формирует световой сигнал или издает звуковой сигнал, то он нарушает требования законодательства, если у него отсутствует право на применение спецсигналов. Ответственность назначается по ст. 12.4 КоАП, а если вовсе устанавливается мигалка или сирена, то наказание выбирается по ст. 12.5 КоАП.

Поэтому если водитель планирует установку стробоскопов, то учитываются следующие правила:

Сигналы первого типа. К ним относятся красные или синие сигналы, причем их можно установить только при наличии разрешения от МВД. Незаконная установка таких стробоскопов, которые подают красный или синий свет, а также издают какой-либо звук, приводит к штрафу до 5 тыс. руб. Для должностных лиц санкция увеличивается до 20 тыс. руб., а для компании до 500 тыс. руб. Управление автомобилем, незаконно оснащенным громкоговорителем или световыми сигналами, приводит к лишению прав на срок от 12 до 18 месяцев с одновременным демонтажем оборудования. Если же данные стробоскопы используются во время езды, то водитель лишается удостоверения на срок от 18 до 24 месяцев. Использование спецсигналов независимо от выбранного цвета и места установки приводит к уплате штрафа в размере 3 тыс. руб.
Сигналы второго типа. Они представлены желтыми маячками, причем по закону их использование разрешено, поэтому не предусматриваются меры наказания. Но ответственность назначается, если водитель, пользующийся данными стробоскопами, нарушает ПДД. Например, если человек, управляющий авто, не включил желтый маячок во время дорожных работ или перевозки опасного груза, то наказание представлено предупреждением или штрафом в размере 500 руб. Если же не включается данный маячок при перевозке детей, то санкция увеличивается до 3 тыс. руб.
Сигналы третьего типа. К ним относятся белые стробоскопы, причем не требуется на их установку или использование получать предварительное разрешение. Часто они устанавливаются на машины, принадлежащие почте и инкассаторам. Владельцы обычных автомобилей редко монтируют данные приборы, поскольку отсутствуют какие-либо преимущества

Машины с такими стробоскопами часто привлекают внимание представителей ГИБДД, но при этом не предусматриваются какие-либо меры ответственности.

Справка! Незаконный монтаж и использование спецсигналов – это серьезное правонарушение, поэтому избежать наказания не получится, но можно снизить размер штрафа за стробоскопы на 50%, если оплатить его в течение 20 дней после вынесения постановления.

Прибор на микросхеме

Основной деталью этой несложной схемы является микросхема типа DD1. Это так называемый одновибратор 155АГ1. В этой схеме он запускается лишь от отрицательных импульсов. Управляющий сигнал поступит на транзистор КТ315, а он сформирует эти отрицательные импульсы. Резисторы 150 К ОМ, 1 К ОМ, 10 К ОМ, а также стабилитрон КС139 работают в качестве ограничителей амплитуды входящего сигнала с зажигания авто.

Конденсатор 0,1 мФ вместе с сопротивлением в 20 КОм зададут нужную длительность импульсов, которые будут сформированы микросхемой. При такой емкости конденсатора длительность импульсов будет примерно до 2 мс.

Затем с 6-й ножки микросхемы импульсы, которые к этому моменту будут синхронизированы с зажиганием машины, попадут на базовый вывод транзистора КТ 829. Он здесь в качестве ключа. Результат – это импульсный ток через светодиоды.

Как запитывается этот стробоскоп для авто? Своими руками нам необходимо провести пару проводов к клеммам автомобильного аккумулятора. Нужно обязательно следить за уровнем заряда АКБ.

Если вы верно соберете эту простую схему, то сразу же сможете увидеть, как работает устройство. Если вдруг яркости недостаточно, то это регулируется подбором соответствующего сопротивления.

В качестве корпуса для устройства можно использовать старый или китайский фонарик.

Значит, за их установку грозит ответственность?

Да. Но выше мы не зря описали, что не всё так просто в нашей ситуации с использованием стробоскопов под решёткой радиатора, на крыше или в других местах машины. На самом деле, по такого рода ВСП Административный кодекс содержит с десяток норм наказаний.

Дело в том, что отдельные меры ответственности грозят за:

1. сам факт установки стробоскопов на автомобиль (вместе с их подключением к электросети, к слову),
2. за езду на автомобиле с такими запрещёнными приборами,
3. и, наконец, за их включение на дороге,
4. однако, это не зависит от конкретного цвета свечения стробоскопа.

И в зависимости от наличия конкретного из перечисленных событий нарушений водителю может грозить:

• штраф от 500 до 5 000 рублей за установку стробоскопов и управление автомобилем с ними,
• лишение прав за использование (включение) стробоскопов,
• конфискация приборов как дополнительное наказание при применении штрафа ГИБДД или лишения в/у.

Давайте подробнее рассмотрим все эти меры ответственности.

Есть ли штраф за стробоскопы и какой его размер?

Да. Здесь и ниже мы будем исходить из того, что такое устройство – это именно проблесковый маячок.

Его размер составляет:

• штраф 5 000 рублей за установку стробоскопа для гражданских лиц,
• для должностных лиц – 20 000 рублей,
• для юрлица – 500 000 рублей.

И всё это сопровождается конфискацией стробоскопов.

Данная статья применяется за конкретное виновное действие – установку запрещённого ВСП, представляющего собой проблесковый маячок. То есть наказываться должен по сути владелец автомобиля – точнее, его собственник, если то не докажет, что прибор был установлен другим лицом (либо по инициативе другого человека в специализированном автосервисе).

Однако, есть шансы, что стробоскопы в вашем случае не будут признаны специальным световым сигналом. Сильно повышает шансы на это возможность его работы исключительно в постоянном режиме работы (то есть по сути это и стробоскопом являться не будет, а просто факультативным источником головного света).

Лишают ли прав за стробоскопы на авто и на сколько?

Ещё как!

И здесь возможно применение двух наказаний в зависимости от того, включали ли вы их в движении или нет.

Вот тот же пример судебного решения, когда водителю назначили лишение на 1,5 года за езду с включенными стробоскопами (и специальным звуковым сигналом). Он пытался обжаловать постановление мирового суда, однако, вышестоящая инстанция оставила его в силе.

И ещё прекращение регистрации автомобиля

И это незаконное действие. Тем не менее, на практике 2023 года его применяются почти всегда при изменении конструкции автомобиля.

Суть его заключается в том, что, помимо штрафа и/или лишения водительских прав за стробоскопы вам могут прислать через некоторое время письмо с требованием представить машину с демонтированным устройством. В противном случае регистрацию автомобиля грозят прекратить.

Однако, это, как мы уже указали выше, не совсем законно именно сейчас. Дело в том, что ранее такое право, действительно, было основано на Приказе №399. Однако, вот уже несколько лет в России взамен данного нормативного акта действует Федеральный закон О регистрации (283-ФЗ) и изданное во исполнение этого закона Постановление Правительства РФ №1764.

Проследим обоснованность всех причин для принудительного прекращения учёта автомобиля по этим правовым актам.

Теперь самое главное – ни в СТС, ни в ПТС не содержатся данные о световых приборах. Поэтому установка дополнительных ВСП не является основанием для отказа в регдействиях. И это означает, что принудительное прекращение регистрации в случае установки в нашем случае стробоскопов незаконно.
