Отключаем иммобилайзер на ваз-2112 сами: точный алгоритм действий

Отключение иммобилайзера АПС-6

Прежде чем приступать к перепрошивке убедитесь что все это у вас есть, комбилоадер установлен, активирован ключом, прошит и т.п. мануалы по инициализации этого устройства есть на YoutubeПосле того как Combiloader пришел к вам, смотрим это руководство и повторяем.

Этап первый:Вот вы сняли блок EMS3132 с машины, будь то логан, или сандеро или еще что-то.Включаем фен, прогреваем блок по периметру, предварительно отогнув металлические уши, гудрон разогреется и можно отдирать крышку, после того как снимете крышку можно двигаться дальше.

Этап второй: Подготовка к подключению,1. Купите, найдите, украдите электрический щуп, вместо предохранителя нужно вставить резистор на4-6 кОм.2. В универсальном кабеле нужно будет добавить еще одну землю (провод GND) (нужна для подключения к ЭБУ3. Универсальный кабель подключите к блоку питания на 12В.4. Также нужно будет добавить провод к синему К-line кабелю т.к. с большим пином он 1, а надо 2. (вы все поймете когда попробуете подключить (ничего не выйдет)

Как это все добро выглядит :

5. Готовый щуп цепляете к зеленому проводу PRG (подписи увидете на плате универсального провода)

Этап третий: подключение к ЭБУ:Подключение24, 28 Масса ЭБУ (GND)29 Отключаемое напряжение (желтый)30 Неотключаемое напряжение (красный)56 К-линия (синий )26 Л-линия (подключается к К-линии при программировании без доработки). (синий)

Для разрешения программирования используется 104 контакт процессора, либо точка отмеченная на плате красным цветом. (к ней прикладываем щуп ).

Итак мы разорбали ЭБУ, установили ПО и подключились к ЭБУ через пак загрузчик, разрешили программирование ЭБУ щупом, подали питание 12 в на универсальный кабель. Мы готовы считать прошивку.

Запускаем ПО Combiloader

Выбираем BSL режим как на картинке, выставляем плату EMS3132, жмем заветное — считать,держим щуп во время всего процесса, по окончании жмякаем сохранить.

Прошивка считана, теперь ее надо отредактировать в HEX редактореОткрываем прошивку редактором. нужно в считанной прошивки поменять значения на FF в диапазоне от 0х4000 по 0х7FFF именно там хранится инфа об иммо, а потом залить Full обратно в блок

Выделяем нужный блок, жмем — залить, FF.Сохраняем.

Перестраховываемся: не забудьте сверить хеш сумму считанной прошивки.И после записи отредактированной прошивки считайте и сохраните ее еще раз, сверьте хеш сумы обоих файлов повторно.

Записываем нашу прошивку через комбилоадер обратно в ЭБУ.На этом все- собираем ЭБУ и ставим в другое авто, автопривязка делается следующим образом:Автопривязка нового блока(в нашем случае подготовленного под автопривязку)1. Ставим на автомобиль.2. Вкл заж на 10 сек.3. Выкл заж на 10 сек.4. Вкл заж на 10 сек.5. Выкл заж на 20 сек.6. Заводим.

Иммобилайзеры есть практически в каждом современном автомобиле. Цель этого устройства – защита авто от угона, которая достигается путем блокировки электрических цепей систем (подачи горючего, зажигания, стартера и т. д). Но бывают неприятные ситуации, при которых иммобилайзер заблокировал запуск двигателя. Что делать в таком случае? Об этом и поговорим.

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

• назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
• при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
• в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
• блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
• произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

• снимаем разъем с данного противоугонного устройства;
• ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
2. Снять разъем сигнальных проводов с ЭБУ.

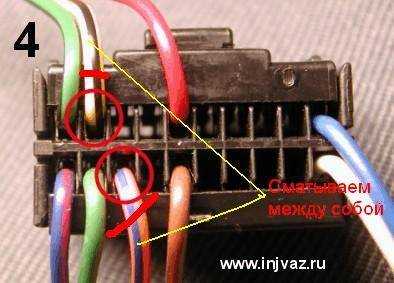

3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
5. Зачистить концы обрезанных проводов контактов.
6. Скрутить концы обрезанных проводов.
7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
8. Установить разъемы на прежние места.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

• специальное программное обеспечение;
• компьютер;
• паяльный фен или паяльная станция;
• микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
2. Открываем заднюю крышку ЭБУ.
3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
4. Выпаиваем старую микросхему.
5. Выбираем один из вариантов следующего шага:
   • или впаиваем новую микросхему;
   • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Специалисты рекомендуют обратить внимание на несколько нюансов:

1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

ОБУЧЕНИЕ ПРОТИВОУГОННОЙ СИСТЕМЫ КОДОВЫМ КЛЮЧАМ

Другие моменты

Рекомендуется приобрести для данного автомобиля специальные заглушки, который подходят для разъема АПС. Они способствуют налаживанию связи диагностической колодки с ЭБУ.

Подводя итоги, отметим, что самостоятельно отключить иммобилайзер на автомобиле ВАЗ-2110 достаточно сложно. Нужно знать все нюансы и четко следовать правилам. Если владелец авто хорошо разбирается в конструкции своего железного коня, знает все особенности его деталей и механизмов, в таком случае он сможет собственноручно отключить этот прибор.

Следует отметить, что важно не только правильно отключить, но и включить его. При соблюдении правил и наличии знаний о внутренностях ВАЗ-2110 эту процедуру можно выполнить своими руками, не обращайся к специалисту

Для тех, кому трудно понять написанную инструкцию, лучше всего посмотреть видео, на котором подробно объяснено, каким образом осуществляется отключения иммобилайзера на машине данной марки.

Инструкция по отключению иммо

Если вы не знаете, как отключить сигнализацию на ВАЗ 2110, то в первую очередь нужно отсоединить штекер от защиты. Таким образом вы дадите знать компьютеру, что иммо физически отсутствует. После отключения необходимо стереть всю информацию об устройстве из памяти блока управления.

Казалось бы, все просто, однако на практике эта процедура понятна не всем автовладельцам. Итак, как отключить иммобилайзер на ВАЗ 2110?

Есть несколько вариантов — обрезать провода или перепрошить устройство, процедура обрезки проводов выглядит следующим образом:

1. Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.

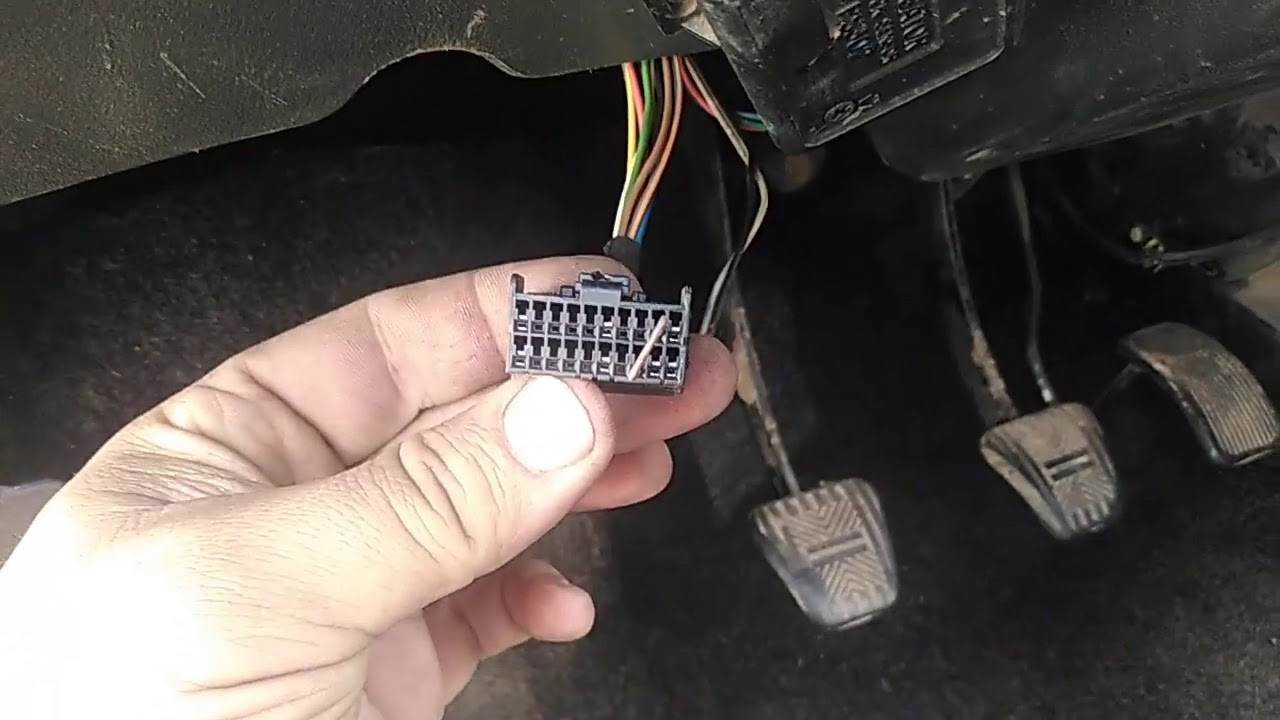

2. Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.

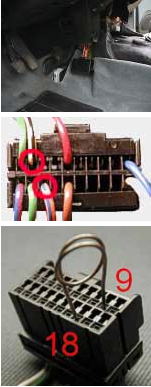

3. Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего — контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
4. После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.

Когда у вас все будет на руках, необходимо выполнить следующие действия:

1. Демонтируйте и разберите блок управления.
2. После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
3. Аналогичным образом необходимо считать данные через выход EEPROM.
4. На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
5. В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
6. Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.

Если в вашем автомобиле ПЗУ запаяна в блок управления, то нужно будет ее отпаять, после чего произвести чип-тюнинг. Если вы не хотите этого делать, то выход есть — можно использовать утилиту, к примеру, Combiset, которая обладает опцией очистки EEPROM без необходимости перепайки платы.

Существует два вида иммобилайзеров:

• контактные;
• бесконтактные.

Для управления первых служат ключи, а для вторых – специальный брелок либо карточка. Как правило, они прекрасно комбинируются с противоугонными сигнализациями. Первые сигнализации на данную марку имеют название АПС-4.

Особой надежностью они не отличаются, а вот преемники АПС-6 гораздо качественнее. Ранее они применялись для управления противотуманками. Нередко бывает, что АПС-6 находится в старом корпусе с цифрой 4.

Основу иммобилайзера ВАЗ-2110 составляет обмен данными между ЭБУ и самим прибором. Срабатывает или разрешение на запуск двигателя, или блокировка, без чего автомобиль никак не завести. Как отключить иммобилайзер на ВАЗ 2110 – этот вопрос очень актуален для многих, особенно если стоит двигатель на 8 клапанов.

Как заменить блок иммобилайзера, и индикатора состояния противоугонной системы на ВАЗ 2108-ВАЗ 21099?

2) Далее под панелью приборов, разыщите провода индикатора состояния системы, и после чего извлеките их оттуда, а после извлечения, разъедините между собой оба разъема этих проводов.

Примечание! Разъемы проводов индикатора обозначаются разными цветами, один зеленым, а другой черным!

3) Затем с помощью плоской отвертки, подденьте корпус индикатора состояния системы.

4) И после чего извлеките его из отверстия, в панели приборов.

5) Теперь в правой части под рулевой колонкой, отверните при помощи отвертки два винта, которые крепят блок иммобилайзера, к нижней полки панели приборов.

6) Следом после отворачивания винтов крепления блока иммобилайзера, аккуратно извлеките его приборной панели.

7) И в завершение операции, отсоедините от блока иммобилайзера колодку проводов, и после чего снимите его, с автомобиля.

Установка: 1) В начале к новому блоку иммобилайзера, подсоедините колодку проводов.

2) После этого установите его на свое место, а когда блок будет установлен, закрутите до упора два винта его крепления.

3) Далее установите в отверстие, которое присутствует в панели приборов, совместно с проводами корпус индикатора состояния системы.

4) И в завершение операции, соедините два разъема индикатора, между собой.

Как самому отключить иммобилайзер?

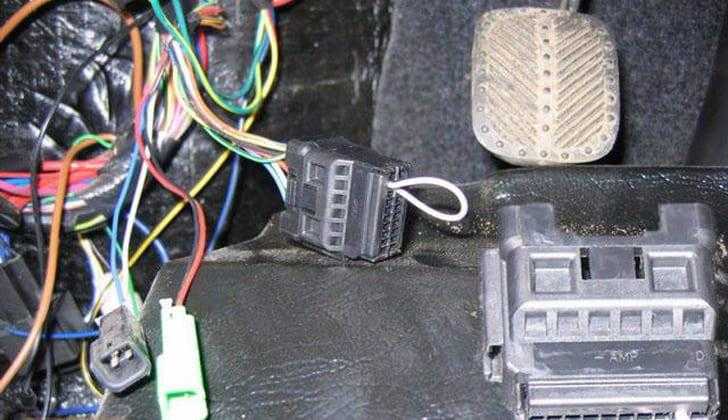

Если штатный иммобилайзер заблокировался, то отключить АПС-4 достаточно просто. Нужно физически устранить иммобилайзер, удалить информацию о нем из энергонезависимой памяти ЭБУ впрыска, после чего установить перемычку в разъем иммобилайзера для восстановления целостности диагностической шины.

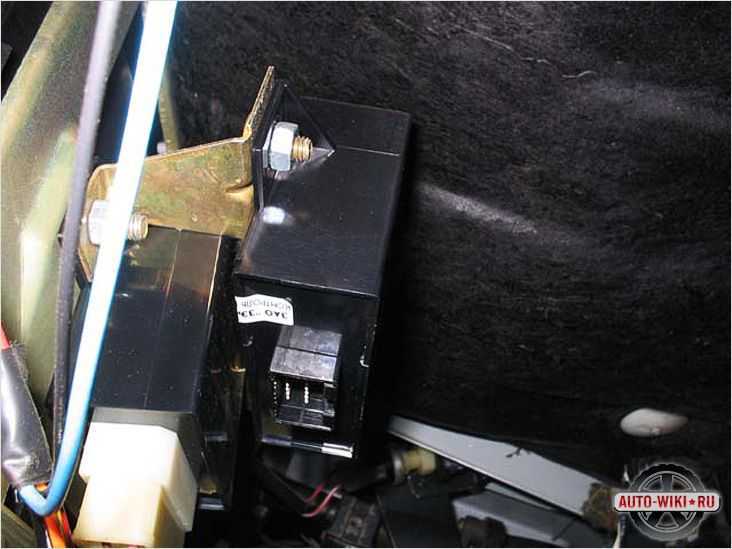

На автомобилях «десятого» семейства ВАЗ АПС установлен над ЭБУ впрыска, доступ к нему – сбоку центральной консоли у педального узла. У «девятого» и в дальнейшем «пятнадцатого» семейства машин ВАЗ – за панелью приборов, в районе рулевой колонки.

После физического отключения АПС-4 перестанет работать штатное плавное гашение света плафона в салоне. Так как отключить иммобилайзер – это по сути только разорвать его связь с ЭБУ впрыска, то можно и не удалять сам блок, а просто извлечь из его разъема контакты 9 и 18, соединив их «мимо иммобилайзера».

Теперь блок физически отключен от ЭБУ впрыска, но ЭБУ по-прежнему ждет от него сигнал на разрешение запуска. Поэтому теперь нужно очистить EEPROM ЭБУ, что удобнее делать на блоках типа «Январь 7.2», где для этого достаточно собрать простейшее устройство-программатор из двух «крокодилов» для подачи питания и «массы» на снятый блок управления, китайского «шнурка» VAG-COM с Aliexpress и нескольких колодок (например, отрезанных от старых компьютерных блоков питания – на давно уже не использующиеся дисководы под 3,5” дискеты колодки питания как раз подходят). На контакты 12, 13, 43, 44, 63 подается «плюс», на 51, 53 и корпус самого блока – «масса», K-линия от адаптера подключается к выводу 71.

Во многих программах для работы с памятью ЭБУ впрыска отключение иммобилайзера максимально просто – в программе ChipLoader для этого достаточно считать EEPROM из контроллера, нажать кнопку «Удалить иммо» и залить обработанный дамп памяти обратно в контроллер.

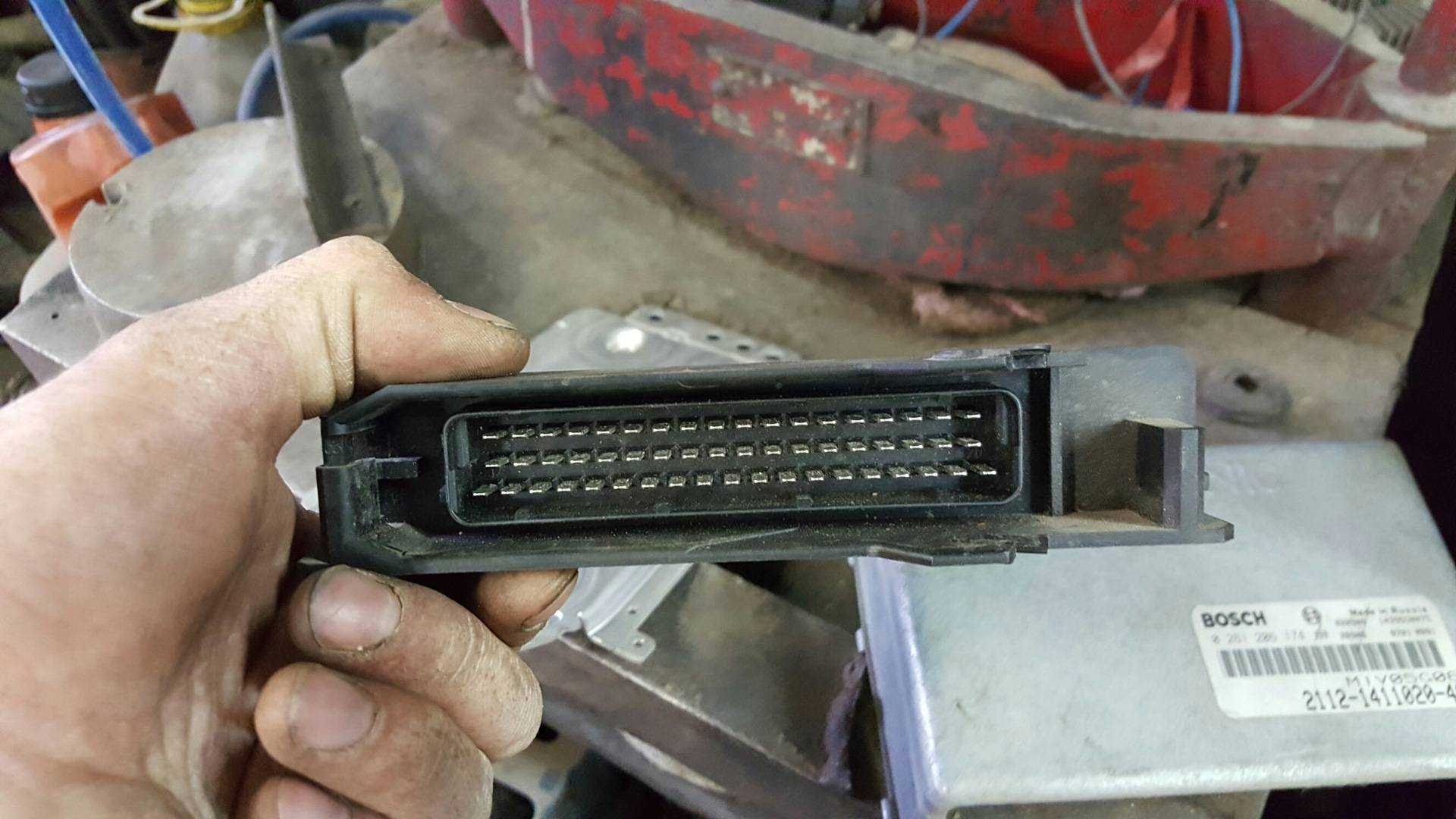

Старые «бошевские» блоки управления в этом плане в разы менее удобны, поскольку легкого доступа к EEPROM не предоставляют. У них приходится работать напрямую с микросхемой энергонезависимой памяти через специальный программатор – не лучшее решение для выполнения своими руками.

Как снять иммобилайзер на более поздних моделях ВАЗ? Здесь он уже усовершенствован, в том числе появилось управление штатным ЦЗ с радиоключей. Поэтому физически удалять АПС здесь уже нельзя, поскольку перестанет нормально функционировать и центральный замок (подобные же проблемы возможны и при установке б/у блока иммобилайзера на машину, где уже был обучен другой блок). Были модернизированы и сами блоки управления двигателем, их перепрограммирование уже не выполнить настолько «наколенным» способом, поэтому стоит обратиться к специалистам.

Ещё кое-что полезное для Вас:

• Что такое иммобилайзер и принцип его работы
• Как считать код иммобилайзера?
• Реле блокировки двигателя сигнализацией

В более современных системах впрыска удаление устройства уже значительно труднее – если старые «ВАЗовские» блоки спокойно работали с чистым EEPROM, то в дальнейшем эта очевидная лазейка для угонщиков устранена на уровне программного кода ЭБУ впрыска. Он в будет искать связь с блоком иммобилайзера, причем с использованием динамического кода, что делает невозможной и простую подмену блоков.

На таких автомобилях отключение иммобилайзера возможно только при перепрошивке ЭБУ впрыска модернизированной прошивкой, в которой удален код, отвечающий за «общение» с иммобилайзером. Для создания подобных прошивок нужен немалый труд – нужно дизассемблировать готовый машинный код, разобраться в его логике и произвести правильную модификацию. Поэтому даже на привычном «Логане» отключение иммобилайзера может стоить в несколько раз дороже, чем на той же вазовской «десятке», и не за все блоки управления мастера берутся.

Здесь разумнее не отказываться от иммобилайзера полностью, а отремонтировать его, благо ломаться в этой системе практически нечему. При условии целостности считывающей антенны в замке зажигания и ее надежного соединения с иммобилайзером проблемы редки, причем они связаны с включением обходчиков при установке сигнализаций с автозапуском.

Это вызвано тем, что на ряде автомобилей обходчик ставится не бесконтактно (антенна обходчика поверх антенны считывателя), а в разрез штатной антенны. Нарушение контакта из-за наличия натяга в проводах, некачественной скрутки проводов приводит сначала к спорадическим отказам устройства, а затем и к полной неработоспособности. Однако ремонт при этом гораздо быстрее и дешевле, чем отключение иммобилайзера вообще.

Типы устройств

Сейчас существуют три основных типа иммобилайзеров:

1. Защищающие в движении (блокировка двигателя на ходу);
2. Контактные (самые распространенные);
3. Бесконтактные.

Первый тип иммобилайзеров характеризуется большим радиусом действия, благодаря более мощным плате и антенне. Его задача состоит в том, чтобы заблокировать двигатель во время движения автомобиля.

Устройство активно применяется не только различными финансовыми и другими организациями, но и частными лицами.

Суть состоит в том, что, если вместо законного владельца, в результате насильственных действий над ним, оказался другой водитель, можно было бы на большом расстоянии заблокировать двигатель на ходу. Главное, чтобы управляющий брелок остался у хозяина машины.

Правда это же можно делать и мобильными системами через смартфон или системами GPS контроля, к примеру, автомобильными спутниковыми поисковыми модулями.

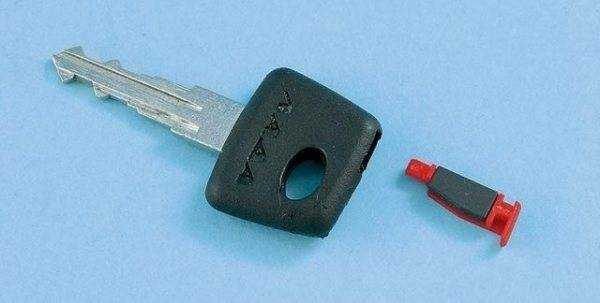

Второй тип (контактные иммобилайзеры) – предусматривает наличие специальной считывающей платы в замке зажигания и ключа с чипом, в котором прошит уникальный код.

Недостатком таких устройств являет то, что потеря или попадание ключа в другие руки может привести к неприятным последствиям. Поэтому некоторые автовладельцы вынуждены тратиться на установку дополнительных средств защиты, таких, как устройств для сканирования отпечатков пальца или небольшой клавиатуры для ввода кода.

Третий тип — бесконтактные иммобилайзеры. Они более надежные в плане защиты, чем контактные. Дело в том, что основой здесь является специальный чип, который посылает сигнал с небольшого расстояния (до 0.1 метра) на принимающую плату.

Чип может быть вмонтирован в любую не привлекающую внимание вещь, а плата может принимать сигнал через антенну, размещенную в любом месте известном только владельцу авто. Т.е. если чип попал в другие руки, но нужно еще и знать куда его приложить, чтобы завести автомобиль

если чип попал в другие руки, но нужно еще и знать куда его приложить, чтобы завести автомобиль.

Сейчас в комплекте большинства новых моделей автомобилей идут штатные иммобилайзеры. Их устанавливают еще на заводе, а поэтому данные устройства максимально интегрированы в электронику и конструкцию машины.

Но если они не удовлетворяют критериям безопасности автовладельца, можно дополнительно поставить еще один иммобилайзер в качестве противоугонного устройства.

Виды «защитников»

Есть контактные и бесконтактные (сегодня – более популярные) иммобилайзеры. Первые управляются ключом, для вторых придумали специальный брелок иногда – карточку. Они обычно удачно комбинируются со всеми ныне существующими противоугонными сигнализациями.

ВАЗ оснастил этим устройством лишь модели, имеющие инжектор. Когда ВАЗ 2110 только сходит с конвейера, у его иммобилайзера пока не включена защитная опция. Специально для этого есть так называемый поставочный комплект ключей: два черных по цвету – это те, которыми в дальнейшем будет пользоваться владелец, и один – красного цвета мастер-ключ, с помощью которого «обучают» иммобилайзер, то есть – активируют его функцию защиты. Как правило, «обучение» выполняют работники автосалона во время предпродажной подготовки автомобиля. Но это можно сделать и самостоятельно, зная, как это работает.

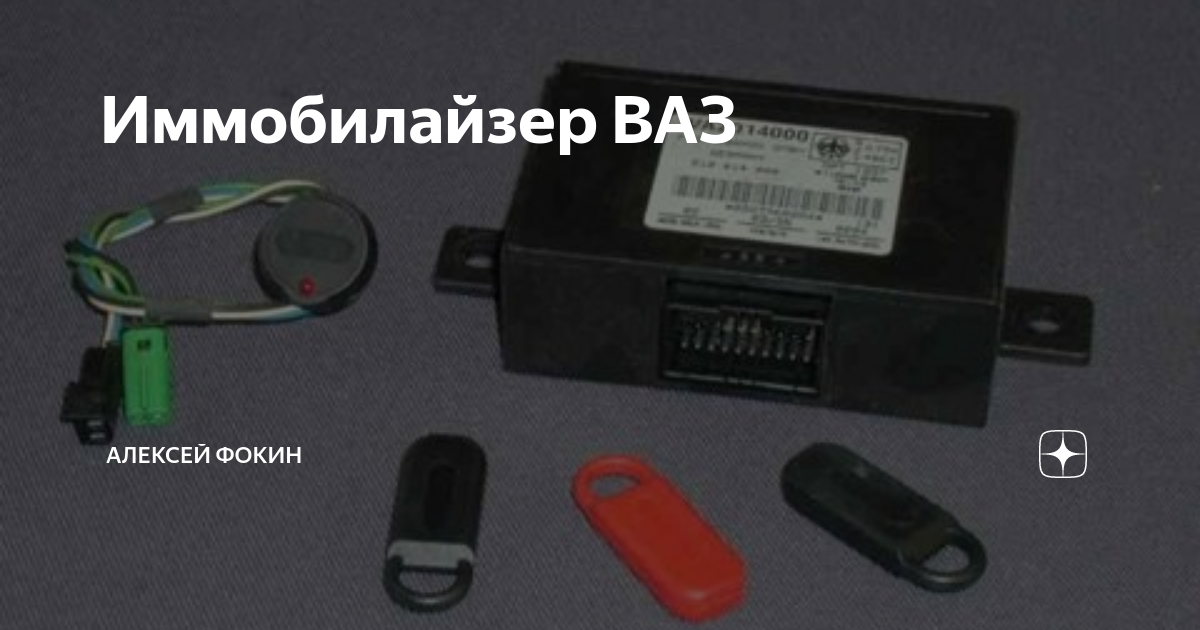

Первые, устанавливаемые на ВАЗ 2110 противоугонки назывались АПС-4. Более совершенные – АПС-6, появились чуть позже. Считывающая часть располагается в рулевой колонке, а код находится в ключе зажигания. Кроме того, АПС-6 можно использовать да того, чтобы управлять электростеклоподъемниками, задними противотуманками.

Иммобилайзер АПС-4 с набором ключей

Нередки случаи, когда иммобилайзер АПС-6 находится в старом корпусе (видать, корпусов наделали на годы вперед). В таком случае на корпусе стоит цифра 4, но на самой плате должна быть надпись APS-6. Кроме того, выпускаемые в разные годы, даже микросхемы с такой маркировкой могут немного отличаться.

Иммобилайзер АПС-6

Инструкция по отключению иммо

Если вы не знаете, как отключить сигнализацию на ВАЗ 2110, то в первую очередь нужно отсоединить штекер от защиты. Таким образом вы дадите знать компьютеру, что иммо физически отсутствует. После отключения необходимо стереть всю информацию об устройстве из памяти блока управления. Казалось бы, все просто, однако на практике эта процедура понятна не всем автовладельцам. Итак, как отключить иммобилайзер на ВАЗ 2110?

Есть несколько вариантов – обрезать провода или перепрошить устройство, процедура обрезки проводов выглядит следующим образом:

1. Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.
2. Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.
3. Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего – контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
4. После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.

Правильная обрезка и подключение проводов для отключения Что касается перепрошивки устройства, то для этого вам понадобится заранее подготовить паяльник с компьютером (подойдет и ноутбук), а также специальный ПАК-загрузчик программатор.

Когда у вас все будет на руках, необходимо выполнить следующие действия:

1. Демонтируйте и разберите блок управления.
2. После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
3. Аналогичным образом необходимо считать данные через выход EEPROM.
4. На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
5. В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
6. Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.

Если в вашем автомобиле ПЗУ запаяна в блок управления, то нужно будет ее отпаять, после чего произвести чип-тюнинг. Если вы не хотите этого делать, то выход есть – можно использовать утилиту, к примеру, Combiset, которая обладает опцией очистки EEPROM без необходимости перепайки платы.

Иммобилайзер – это защита авто от угона, если ставить сигнализацию с автозапуском, то продается обходник иммобилайзера, а просто мозг ковырять и удалять с него специалисты не советуют.

Это устройство работает вместе со штатным контроллером системы впрыска топлива. Иммобилайзер ВАЗ подключается к последнему в разрыв К-линии между ЭБУ и диагностическим разъемом. Для разблокировки охранного устройства используется ключ, содержащий специальную метку. Она излучает зашифрованный код доступа.

В индикатор состояния встроена катушка, которая принимает сигнал транспондера, встроенного в ключ. Если последний был распознан автомобильным противоугонным устройством, то оно передает по К-линии на контроллер разрешающий сигнал. Для разблокировки иммобилайзера требуется поднести ключ к индикатору состояния. Если инициализация прошла, то иммобилайзер разрешит завести двигатель. В противном случае контроллер по сигналу от охранного блока отключит систему зажигания и электробензонасос.

Непосредственное отключение прибора

Для того чтобы отключить иммобилайзер, потребуется последовательность действий.

1. Найти в нижней части консоли специальный разъем.
2. Произвести выемку блока управления.
3. Выполнить считывание информации, хранящейся в энергозависимой памяти.
4. Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
5. Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
6. Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
7. Отключить на ощупь 20-й по счету контактный провод.
8. Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.

Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.

Конечно, отключая его, вы в большей степени подвергаетесь риску угона автотранспорта. Кроме того, не стоит забывать и то, что блок управления — очень хрупкая вещь. На ваз 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Если раньше у вас не было опыта в проведении подобной работы, лучше всего обратиться к специалистам, чем проводить ее самому. Ведь это может привести к серьезным поломкам. Цена на ремонт в большинстве случаев существенно превышает стоимость отключения иммобилайзера в автомастерской, а времени на устранение поломки вы потратите намного больше. Удачи!

На «десятку» начали устанавливать иммобилайзеры с приходом инжекторного двигателя. Это устройство отвечает за блокировку запуска силового агрегата. Но сегодня достаточно часто возникает необходимость в обходе этой защиты. Но как отключить и зачем это вообще нужно владельцу «десятки»? Сегодня мы детально рассмотрим вопрос, касающийся иммобилайзера на ВАЗ 2110.

Иммобилайзер для ВАЗ 2110

Сегодня можно встретить контактные и бесконтактные иммобилайзеры, последние из которых более востребованы. Первыми управляют при помощи ключа, а для вторых предусмотрен брелок, либо карточка. Их комбинируют с остальными противоугонными системами.

Ключ мастер

На ВАЗ 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Для этого предусмотрен специальный комплект ключей. Один из них красного цвета. Это ключ-мастер, которым активируют защиту. Двумя остальными, которые черные, пользуется автовладелец.

«Обучение», то есть активацию, обычно выполняют в автосалоне перед подготовкой автомобиля к продаже. Хотя некоторые клиенты с легкостью способны выполнить процедуру самостоятельно.

Шутка от АвтоВаза

Важно! При самостоятельном разборе иммобилайзера, уделите внимание на маркировку его плат. Дело в том, что в корпусе от АПС – 4 может находится плата от 6 — й серии. Это ещё одна, очередная злая шутка от автоваза

Это ещё одна, очередная злая шутка от автоваза

Это ещё одна, очередная злая шутка от автоваза.

АВТОМОБИЛЬНАЯ ПРОТИВОУГОННАЯ СИСТЕМА (АПС)

На автомобиле установлена автомобильная противоугонная система АПС-4 (иммобилизатор), состоящая из блока управления, индикатора состояния системы и кодовых ключей.

Иммобилизатор представляет собой электронный блок, предотвращающий несанкционированный пуск двигателя, размыкание необходимых электрических цепей и работающий совместно с электронной системой управления двигателем.

Иммобилизатор переходит в режим охраны автоматически при выключении зажигания.

Проверка активности противоугонной системы

Прежде всего убедитесь, что противоугонная система подключена и находится в неактивном состоянии. Для этого закройте все двери автомобиля, кроме двери водителя, сядьте в автомобиль и закройте дверь водителя. Плафон освещения салона должен продолжать гореть после закрытия двери водителя еще 12 с, а затем плавно погаснуть. Включите зажигание, светодиод индикатора состояния системы должен загореться и гореть постоянно, пока включено зажигание. В этом случае можно переходить к процедуре перевода противоугонной системы в активное состояние, т.е. провести так называемое «обучение» системы кодовыми ключами, которые после этого становятся индивидуальными для каждой противоугонной системы.

Если при включенном зажигании светодиод индикатора состояния системы мигает с частотой 2 раза в секунду, это означает, что противоугонная система вашего автомобиля уже ранее переведена в активное состояние.

Снятие иммобилизатора с охраны

Для снятия противоугонной системы с охраны и пуска двигателя выполните следующее.

1. Откройте и закройте дверь водителя или включите зажигание. При этом система переходит в режим «чтения» кода ключа, а светодиод индикатора состояния системы на панели приборов начинает мигать с частотой 2 раза в секунду. Если переход в режим «чтение» проводится включением зажигания, то зуммер выдаст короткий звуковой сигнал.

2. В режиме «чтение», который длится 1,5 мин, если манипулировали дверью, или 10 с, если включалось зажигание, следует поднести «свой» рабочий ключ к индикатору. После считывания и опознания системой кода ключа светодиод гаснет, а зуммер выдает двойной звуковой сигнал. Отключение светодиода говорит о возможности пуска двигателя.

3. Включите зажигание, светодиод кратковременно загорится и погаснет, двигатель должен пуститься.

Переход противоугонной системы в режим охраны происходит автоматически после выключения зажигания и зависит от ситуации и действий водителя. Если дверь водителя не открывалась или была открыта и не закрыта, то постановка на охрану происходит через 5 мин; если дверь водителя была открыта и закрыта, то постановка на охрану происходит через 30 с от момента закрытия двери.

Во всех случаях за 15 с до постановки системы на охрану зуммер начинает выдавать звуковой сигнал в ускоряющемся темпе. Если установка на охрану нежелательна, то необходимо повернуть ключ в положение «зажигание».

Если при включении зажигания светодиод индикатора состояния системы не загорается, а мигает с частотой 1 раз в секунду в течение 20 с, это означает следующее:

1) между контроллером управления двигателем и блоком иммобилизатора отсутствует электрическая связь. Проверьте соединение в жгуте системы управления двигателем;

2) контроллер управления двигателем был ранее «обучен» кодовыми ключами от другого блока иммобилизатора. Двигатель пускаться не будет. Обратитесь на станцию технического обслуживания;

3) если при включении зажигания светодиод не загорается, амигает с частотой 5 раз в секунду в течение 20 с, это означает ошибку блока иммобилизатора. Если такое мигание не прекращается и при последующих включениях зажигания, необходимо обратиться на станцию технического обслуживания.

Процедура «обучения» иммобилизатора

Если вы убедились, что противоугонная система находится в неактивном состоянии, можно переходить к процедуре «обучения» (кодирования) кодовых ключей. Для этого выполните следующие действия.

1. Включите зажигание. Светодиод индикатора состояния системы не позднее чем через 5 с должен загореться ровным, немигающим светом.

Где находится иммо в Лада Калина?

Противоугонное средство устанавливается внутри приборной панели, за центральной облицовкой, содержащей дефлекторы подачи воздуха в салон. Доступ к контроллеру возможен путем разборки части панели. Антенна, служащая для связи ключа и блока, располагается на рулевой колонке вокруг замка зажигания.

Стрелкой указан блок иммобилайзера, облицовка панели и воздуховоды сняты

Место расположения иммобилайзера на Лада Калина довольно неудачное, поскольку колодка разъема заливается жидкостями, попавшими в воздушные каналы климатической установки. Проблема часто встречается при промывке радиатора кондиционера.

Диалог иммобилайзера и ЭБУ впрыска

Для блоков АПС, как и для других штатных иммобилайзеров, связь с блоком управления впрыском проста. В момент «обучения» иммобилайзера, когда в его памяти прописываются коды ключей, одновременно прописывается код самого блока устройства в памяти ЭБУ впрыска. После процедуры обучения иммобилайзер «примет» только прописанные ключи, а ЭБУ впрыска будет «ждать» разрешения только от «своего» устройства.

Если же в соответствующие ячейки памяти ЭБУ впрыска не занесен никакой код, то разрешения на запуск «мозги» ждать не будут вообще. Поэтому возможно отключение иммобилайзера без извлечения ЭБУ впрыска, если блок управления поддерживает перепрошивку через диагностический разъем. Угонщики же для таких машин обычно брали с собой запасные «мозги» — новые, где иммобилайзер еще не прописывался, или «подтертые».

При этом обход штатного иммобилайзера таким способом не вызывал никаких проблем с остальной электроникой – в штатной проводке АПС врезан в разрыв одной-единственной шины между диагностическим разъемом и «мозгами». Поэтому деактивация иммобилайзера таким способом лишала только последующей возможности диагностики ЭБУ впрыска, и то эта проблема устранялась простейшей перемычкой в разъеме блока АПС.
