ECU firmware
The firmware of the electronic control unit is an opportunity to expand the capabilities of your “on-board vehicle” and make its work more efficient. I must say that the first versions of programs for firmware (or chip tuning) VAZ 2107 appeared back in 2008.
For most owners of the “sevens”, software chip tuning is simply necessary, since this operation allows you to:
- improve the performance of the machine in all respects;
- optimize the functions of the computer;
- reduce fuel consumption;
- prolong engine life.
Video: how to flash an ECU on a VAZ 2107 yourself
The VAZ 2107 ECU can be considered a device that will allow you to quickly monitor the operation of all vehicle systems and timely troubleshoot. Of course, there is no special need to install an on-board vehicle on your car: the “seven” already quite tolerably fulfills all the obligations assigned to it. However, the ECU helps the driver to notice malfunctions and wear of mechanisms in time and quickly respond to them.
Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.
Какие неисправности системы управления двигателя зажигают чек?
Неисправный датчик температуры всасываемого воздуха (встроенный в ДМРВ) вызывает ошибки P0112 или P0113. Показания датчика температуры воздуха используются блоком управления для коррекции топливной смеси в зависимости от температуры наружнего воздуха. Отдельно от расходомера воздуха заменить датчик температуры нельзя.
Неисправность датчиков кислорода , как переднего (перед катализатором), так и заднего (после катализатора). Неисправности датчиков кислорода бывают разными, это как обрыв цепи подогрева (диагностируется легко, мультиметром), так и такие неисправности как медленный отклик датчика из-за старения или отравления некачественным топливом, зажигания чека зачастую не вызывают, сильно влияют на расход топлива, динамику автомобиля, диагностируются трудно.
Неисправность датчика температуры охлаждающей жидкости вызывает зажигания чека и ошибки P0117 или P0118, в зависимости от того обрыв это или замыкание датчика или его проводки. Диагностируется несложно, мультиметром, в руководстве по ремонту даны эталонные сопротивления датчика при различных температурах.
Неисправность датчика положения дроссельной заслонки приведет к ошибкам P0122, P0123 и аварийному режиму работы двигателя, исправность датчика положения дроссельной заслонки проверяется мультиметром.
Богатая смесь — ошибка P0172 может быть из-за неисправности регулятора давления топлива (высокое давление в топливной системе) проверяем замером давления топлива, негерметичные топливные форсунки, неисправный расходомер воздуха, неисправный датчик кислорода, заклинивший клапан продувки адсорбера, проблемы с механикой двигателя.
Обрыв топливной форсунки — ошибки P0201, P0202, P0203, P0204 последняя цифра это номер цилиндра с неисправностью, неисправный цилиндр при этом не работает.
Неисправность цепи топливного насоса — ошибка P0230, эта ошибка указывает на обрыв не в топливном насосе, а в первичной цепи реле топливного насоса, чаще всего причиной является блокировка сигнализации или противоугонная секретка.
Неисправный датчик детонации зажигает чек с ошибками P0326, P0327, P0328. При неисправности датчика детонации блок управления переходит в аварийный режим работы, выставляет безопасный (поздний) угол опережения зажигания. Влияет на динамику и расход топлива.
Неисправность датчика положения коленвала — ошибка P0335. Датчик положения коленвала проверяем осциллографом. В этом случае датчик переставал работать после прогрева двигателя.
Неисправность датчика положения распредвала — ошибки P0340, проверяется так же как и датчик положения коленвала.
P0500 — неисправность датчика скорости автомобиля приводит к снижению динамики, увеличению расхода топлива.
Неисправность клапана продувки адсорбера — ошибка P0443, на работу двигателя не влияет, если только он не заклинил в открытом состоянии. Топливный бак автомобиля герметичен, пары топлива собираются в адсорбере и при работе двигателя через клапан адсорбера попадают во впускной коллектор двигателя, где сгорают вместе с рабочей смесью.
Ну и неисправности электропроводки случаются в этих прекрасных, в меру надёжных автомобилях, проявляются по разному, это и сгорание предохранителей из-за прикипевшего к выхлопной трубе провода от кислородного датчика, и оторваные провода от датчика коленвала и т.д
-
Как открыть митсубиси паджеро без ключа
-
Какую магнитолу поставить на опель астра h чтобы работало управление на руле
-
Что лучше киа рио или рено логан или фольксваген поло
-
Дэу нексия не работают дворники
- Как включить кондиционер в машине киа соренто
Неисправности и замена устройства
Как говорят автомобилисты, в случае выхода бортового компьютера «Мультитроникс» из строя единственным способом устранения неисправностей является его замена. Конечно, прибор можно отремонтировать, однако его восстановлением занимаются только в сервисных центрах за крупные суммы. Целесообразнее будет приобрести новую модель и подключить её своими руками.
Если бортовой компьютер выдаёт некорректные данные, то велика вероятность того, что в результате тряски и вибрации отошли контакты. Неисправность устраняется очень просто — достаточно проверить проводку и подтянуть контакты в нужных местах.
Отзывы свидетельствуют, что выводить на дисплей неправильную информацию бортовой компьютер начинает в результате различных сбоев. В автомобильный сервис отправляются только в таких случаях. Специалисты проверяют оборудование и перепрошивают его в случае необходимости, обновляя программное обеспечение.
Таблица ошибок ВАЗ
| Ошибка | Неисправности датчиков |
| P0030 | Код Р0030 (0030) сообщает о неисправности управляющего контроллера кислорода. Неполадка была обнаружена блоком управления двигателем в результате драйверной диагностики. Для устранения проблемы требуется проверка электроцепи нагревательного элемента на предмет обрыва. |
| Р0032 | Код P0032 указывает на замыкание электроцепи управления нагревательным элементом лямбда-зонда на бортовую сеть |
| P0036 | Комбинация Р0036 (0036) появляется в результате неисправности электроцепи, питающей нагревательный элемент кислородного контроллера. Имеется в виду датчик, установленный после нейтрализаторного устройства. Ошибка указывает на обрыв электроцепи, поэтому в первую очередь нужно проверить ее целостность. |
| P0102 | Код Р0102 (0102) указывает на неисправность контроллера массового расхода воздуха. Причина неисправности заключается в повреждении проводки расходомера. Ошибка может носить непостоянный характер, поэтому чтобы ее исправить, необходимо попробовать очистить или заменить воздушный фильтр. Причина проблемы может состоять в повреждении проводки на разъеме микропроцессорного модуля.Для проверки расходомера выполняются следующие действия: |
- На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
- Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
- При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.
- регулярное использование низкокачественного горючего;
- нарушение герметичности воздухозабора;
- отсутствие искры;
- повреждение или физический износ цилиндрических устройств.
Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).Также необходимо выполнить диагностику:
- высоковольтных проводов, подключенных к дефектному цилиндру;
- свечей зажигания;
- проверить возможное окисление в местах подключения кабелей.
| Ошибка | Неисправности датчиков |
| P0030 | Код Р0030 (0030) сообщает о неисправности управляющего контроллера кислорода. Неполадка была обнаружена блоком управления двигателем в результате драйверной диагностики. Для устранения проблемы требуется проверка электроцепи нагревательного элемента на предмет обрыва. |
| Р0032 | Код P0032 указывает на замыкание электроцепи управления нагревательным элементом лямбда-зонда на бортовую сеть |
| P0036 | Комбинация Р0036 (0036) появляется в результате неисправности электроцепи, питающей нагревательный элемент кислородного контроллера. Имеется в виду датчик, установленный после нейтрализаторного устройства. Ошибка указывает на обрыв электроцепи, поэтому в первую очередь нужно проверить ее целостность. |
| P0102 | Код Р0102 (0102) указывает на неисправность контроллера массового расхода воздуха. Причина неисправности заключается в повреждении проводки расходомера. Ошибка может носить непостоянный характер, поэтому чтобы ее исправить, необходимо попробовать очистить или заменить воздушный фильтр. Причина проблемы может состоять в повреждении проводки на разъеме микропроцессорного модуля.Для проверки расходомера выполняются следующие действия: |
Руководство по компьютерной диагностике
Буквально несколько лет назад компьютерную диагностику можно было провести только в автосервисе. В настоящее время самодиагностика ВАЗ доступна любому водителю. Для ее проведения на ВАЗ необходим компьютер, планшет или ноутбук, диагностический адаптер.
Для подключения адаптера необходимо наличие диагностического разъема (колодки). Он в обязательном порядке присутствует в автомобилях ВАЗ 2109 инжектор, а также других моделях с инжекторным двигателем. K-Line адаптеры VAGCOM напрямую подключаются к электронному блоку управления через 16-типинтовый диагностический разъем (колодку) OBD-II. На некоторых моделях установлен разъем 12 pin, который несовместим с адаптером. В этом случае необходимо приобрести дополнительно переходник или K-Line сканер с корпусом OBD1 (GM12).
Главное при проведении компьютерной диагностики — правильно подключить сканер к диагностическому разъему машины. Для этого необходима распиновка колодки.

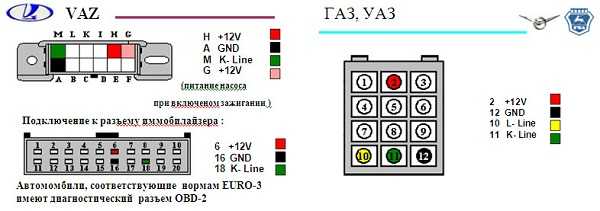

Распиновка разъема на ВАЗ, УАЗ и ГАЗ
После подключения считываются основные сигналы и информацию об узлах и системах автомобиля можно прочитать. Для считывания информации необходимо специальное программное обеспечение, которое можно скачать в интернет ресурсах либо оно прилагается к адаптеру.
Для проверки необходимо вставить адаптер в диагностический разъем ВАЗ. В основном ВАЗ расположена под торпедой.
Но для разных моделей месторасположение отличается:
- на ВАЗ 2109, 2108 с инжектором — под вещевой полкой;
- на ВАЗ 2115 — под прикуривателем;
- на Лада Приора — за бардачком;
- на Лада Калина — над прикуривателем;
- на ВАЗ 2110, 2111, 2112 — с правой стороны от рулевой колонки.
Разъем справа от рулевой колонки
По времени проверка не занимает много времени. С одной стороны адаптер подключается к ЭБУ машины, с другого конца провода находится вход USB, к которому подключается персональный компьютер или ноутбук. Программа, предлагающаяся к сканеру, обычно записана на CD-диск. Она без проблем устанавливается на компьютер.

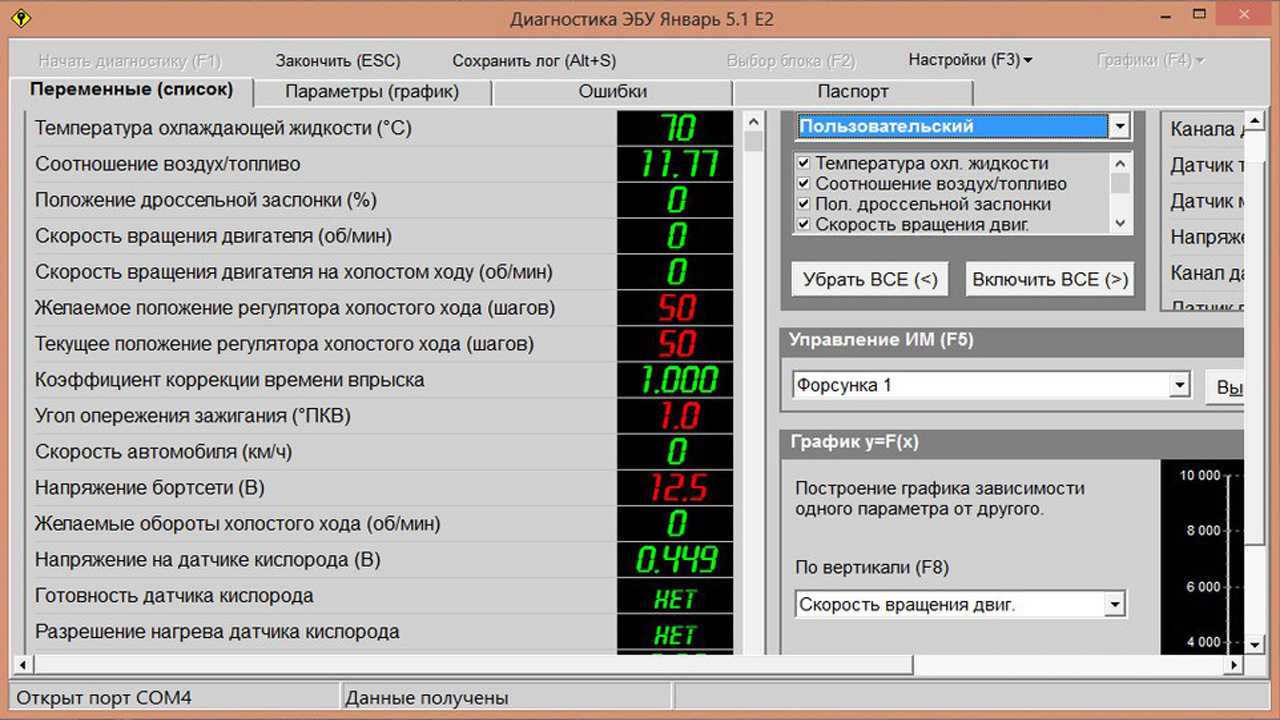

Интерфейс русифицирован, поэтому настройки выполнить может даже неопытный пользователь. Расшифровку кодов можно найти в приложении к диагностическому оборудованию. Расшифровав коды ошибок, можно самостоятельно выполнить диагностику.
K-Line адаптер позволяет:
- получить данные датчиков в цифровом и графическом виде;
- считывает коды ошибок, хранящиеся в контроллере, и дает возможность удалить ненужную информацию;
- адаптировать работу некоторых механизмов;
- кодировать блоки управления с возможностью активировать и отключать ряд функций;
- устанавливать сервисные интервалы;
- проверять работу некоторых узлов и систем.
Ошибки, выдаваемые ЭБУ
Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы
Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания
Что такое ошибка ЭБУ
Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.
При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО
Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления
Расшифровка кодов ошибок
ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.
Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка
| Код ошибки | Значение |
| Р0036 | Неисправна цепь нагревателя датчика кислорода (банк 1, датчик 2). |
| Р0363 | Цилиндр 4, обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах. |
| P0422 | Эффективность нейтрализатора ниже пороговой. |
| P0500 | Неверный сигнал датчика скорости автомобиля. |
| P0562 | Пониженное напряжение бортовой сети. |
| P0563 | Повышенное напряжение бортовой сети. |
| P1602 | Пропадание напряжения бортовой сети в контроллере. |
| P1689 | Ошибочные значения кодов в памяти ошибок контроллера. |
| P0140 | Цепь датчика кислорода после нейтрализатора неактивна. |
| P0141 | Датчик кислорода после нейтрализатора, нагреватель неисправен. |
| P0171 | Система топливоподачи слишком бедная. |
| P0172 | Система топливоподачи слишком богатая. |
| P0480 | Реле вентилятора, обрыв цепи управления. |
| P0481 | Неисправность цепи вентилятора охлаждения 2. |
| P0500 | Датчик скорости автомобиля неисправен. |
| P0506 | Система холостого хода, низкие обороты двигателя. |
| P0507 | Система холостого хода, высокие обороты двигателя. |
| P0511 | Регулятор холостого хода, цепь управления неисправна. |
| P0627 | Реле бензонасоса, обрыв цепи управления. |
| P0628 | Реле бензонасоса, замыкание цепи управления на массу. |
| P0629 | Реле бензонасоса, замыкание цепи управления на бортовую сеть. |
| P0654 | Тахометр комбинации приборов, цепь управления неисправна. |
| P0685 | Главное реле, обрыв цепи управления. |
| P0686 | Главное реле, замыкание цепи управления на массу. |
| Р1303 | Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора. |
| P1602 | Контроллер системы управления двигателем, пропадание напряжения питания. |
| P1606 | Цепь датчика неровной дороги, выход сигнала из допустимого диапазона. |
| P0615 | Проверка обрыва цепи. |
Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке
Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды
Четвертая часть ошибок
Ошибки под номерами Р0422 (441, 444, 445) свидетельствуют о том, что нейтрализатор стал абсолютно не эффективен, повреждена система, улавливающая пары бензина, или воздух через клапан продувки адсорбента расходуется неверно, или произошло нарушение в клапане в продувке айсберга. Единственное отличие заключается в том, что может произойти обычный разрыв связи, а во втором — замыкание на протяжении цепи, причем действие может указывать как на массу, так и на бортовую сеть, что, в свою очередь, тоже потребует транспортировки для проведения ТО.
Р0480 (481) указывают на проблемы, появившиеся в реле вентилятора, или обрыв на протяжении цепи, отвечающей за управление вентилятором. Кроме того, могут свидетельствовать о том, что вентилятор больше не получает необходимой степени охлаждения.
Отключение системы холодного хода, если у двигателя были слишком низкие или высокие показатели оборотов и появляются поломки в цепи управления регулятора, отвечающего за работу холостого хода. Кроме того, существенные неисправности могут возникать из-за нехватки электрической энергии для полноценной работы Лада Гранта.
Диагностический разъём
ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.
Устройство для подключения сканера к ЭБУ на ВАЗ 2107 отличается компактными размерами
Для чего служит
Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:
- просмотреть и расшифровать коды ошибок;
- изучить характеристику работы каждой системы;
- почистить «ненужную» информацию в ЭБУ;
- проанализировать работу датчиков авто;
- подключиться к механизмам исполнения и выяснить их оставшийся ресурс;
- просмотреть показатели систем и сохранённые данные о предыдущих ошибках.
Сканер, подключённый к диагностическому разъёму, моментально определяет все ошибки в работе ЭБУ и расшифровывает их водителю
Где находится

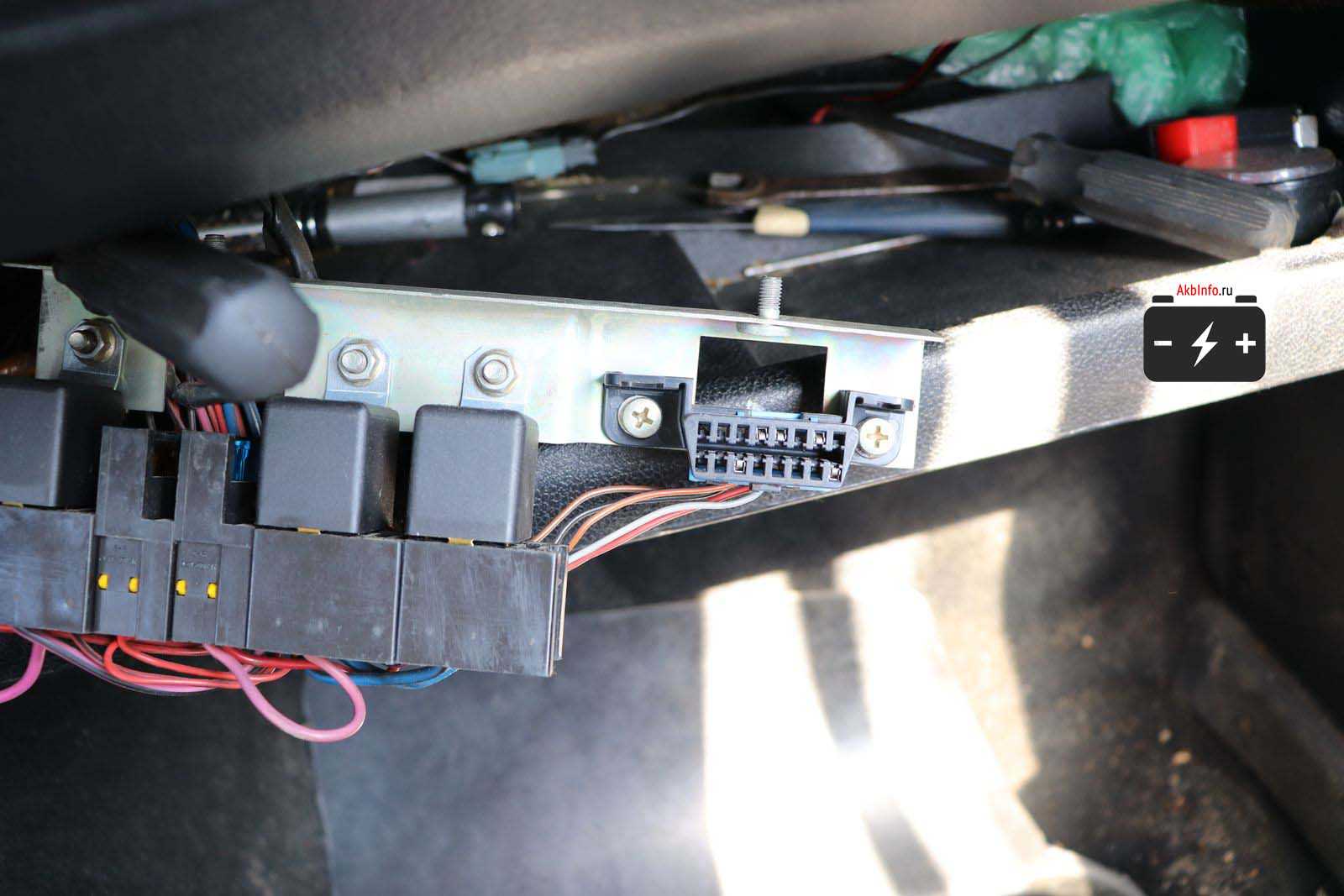

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.
Открыв бардачок, можно увидеть с левой стороны диагностический разъём ЭБУ
Инструкция по выполнению диагностики
Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

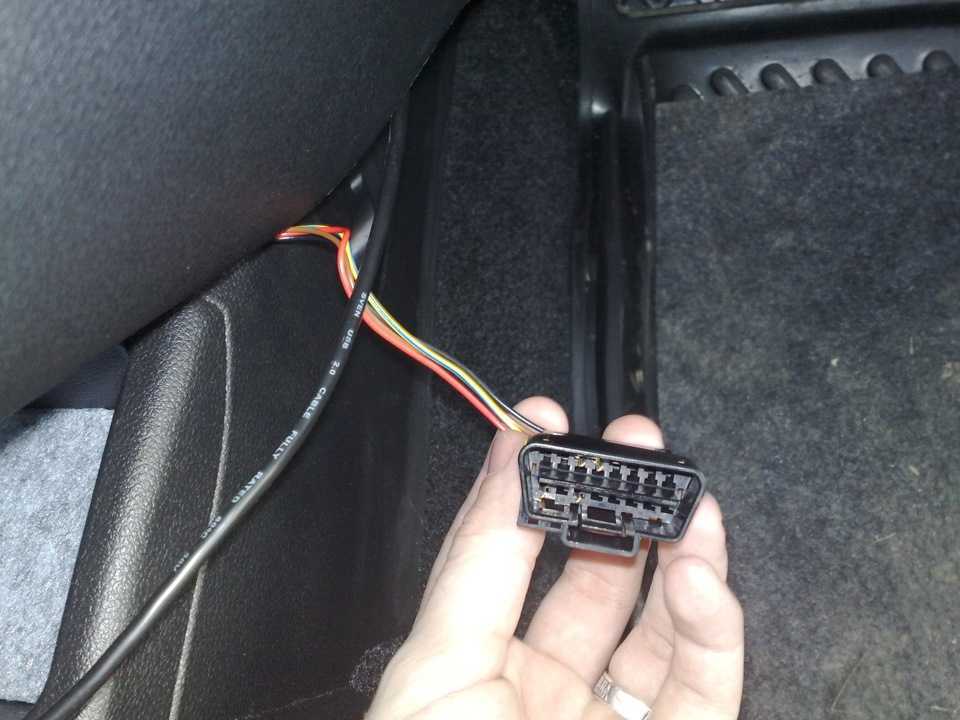

Колодка для компьютерной диагностики
Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.
Процедура диагностики состоит из нескольких этапов:
- Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
- Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).
Автоматическая КПП диагностируется в следующих случаях:
- не включается какая-либо передача;
- при переключении передач появляются шумы, рывки, пробуксовки;
- повышенный расход топлива;
- обнаружена утечка масла.

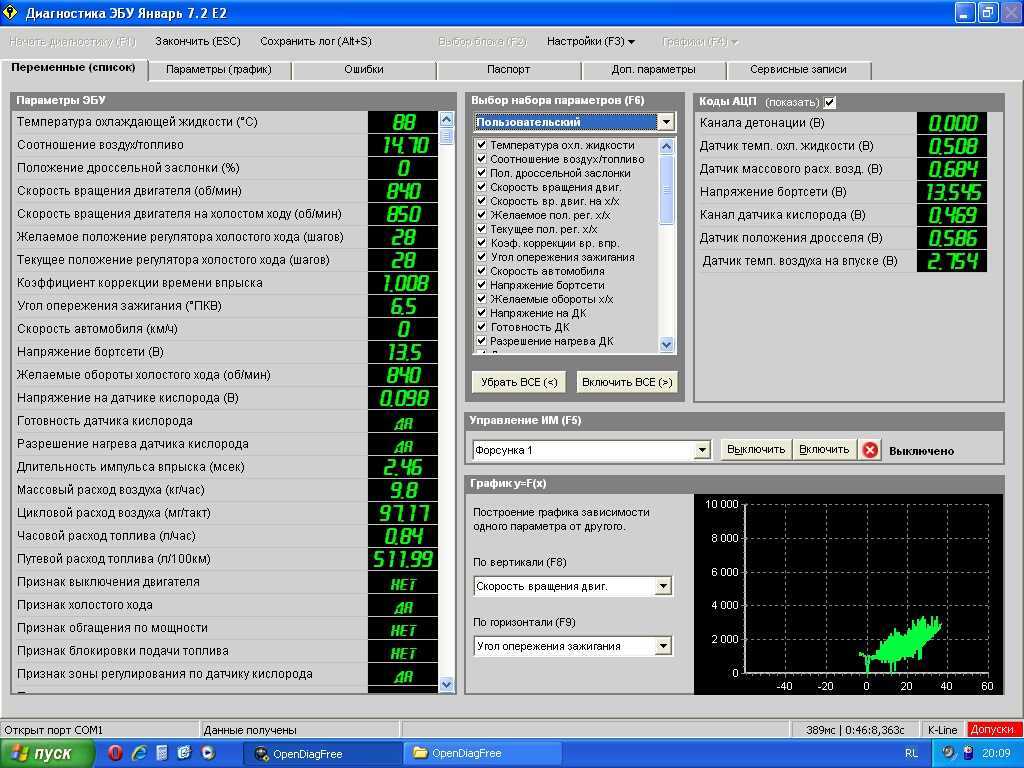

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.
В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.
Стритрейсерский вариант купе ВАЗ-2107 с претензией на GT
Перед нами вариант тюнинга, который как-то очень ностальгично выделяется на фоне новомодных стэнс- и лоурайдерских вариантов. Каноны тюнинга времен 15-20-летней давности в этом автомобиле, когда такие переделки были в фаворе, как-то по особому греют душу… совсем как старый добрый винил в музыке.
Чисто белый кузов с черным кругом, широкой солнцезащитной белой полосой на лобовике, высокое двухуровневое антикрыло на обрезе стокового гражданского седановского багажника, белые раллийные диски и набор рекламных брендовых наклеек на водительской двери и по порогам — все это элементы классического тюнинга и подхода к доработкам автомобилей конца прошлого века.
Но из особенностей проекта следует отметить трудоемкую кузовную работу по формированию из металла всех обводов от низкой юбки, плавно переходящей в расширители арок, а те в пороги, до интересных аэродинамических крылышек на обрезе заднего крыла.
Ошибки, выдаваемые ЭБУ
Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы
Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания
Что такое ошибка ЭБУ
Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.
При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО
Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления
Расшифровка кодов ошибок
ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.
Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка
| Код ошибки | Значение |
| Р0036 | Неисправна цепь нагревателя датчика кислорода (банк 1, датчик 2). |
| Р0363 | Цилиндр 4, обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах. |
| P0422 | Эффективность нейтрализатора ниже пороговой. |
| P0500 | Неверный сигнал датчика скорости автомобиля. |
| P0562 | Пониженное напряжение бортовой сети. |
| P0563 | Повышенное напряжение бортовой сети. |
| P1602 | Пропадание напряжения бортовой сети в контроллере. |
| P1689 | Ошибочные значения кодов в памяти ошибок контроллера. |
| P0140 | Цепь датчика кислорода после нейтрализатора неактивна. |
| P0141 | Датчик кислорода после нейтрализатора, нагреватель неисправен. |
| P0171 | Система топливоподачи слишком бедная. |
| P0172 | Система топливоподачи слишком богатая. |
| P0480 | Реле вентилятора, обрыв цепи управления. |
| P0481 | Неисправность цепи вентилятора охлаждения 2. |
| P0500 | Датчик скорости автомобиля неисправен. |
| P0506 | Система холостого хода, низкие обороты двигателя. |
| P0507 | Система холостого хода, высокие обороты двигателя. |
| P0511 | Регулятор холостого хода, цепь управления неисправна. |
| P0627 | Реле бензонасоса, обрыв цепи управления. |
| P0628 | Реле бензонасоса, замыкание цепи управления на массу. |
| P0629 | Реле бензонасоса, замыкание цепи управления на бортовую сеть. |
| P0654 | Тахометр комбинации приборов, цепь управления неисправна. |
| P0685 | Главное реле, обрыв цепи управления. |
| P0686 | Главное реле, замыкание цепи управления на массу. |
| Р1303 | Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора. |
| P1602 | Контроллер системы управления двигателем, пропадание напряжения питания. |
| P1606 | Цепь датчика неровной дороги, выход сигнала из допустимого диапазона. |
| P0615 | Проверка обрыва цепи. |
Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке
Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды
Где находится диагностический разъем
Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.
Конструктивно разъем представляет собой контактное соединение с большим количеством выводов. К этому соединению подключается автономный источник (компьютер), и при помощи специальных программ проводится проверочное мероприятие. На семерке диагностический разъем расположен в салоне со стороны пассажира под бардачком. Кстати, на многих моделях автомобилей отечественного и зарубежного производства, разъем также находится в этом месте.
Чтобы произвести подключения компьютера к автомобилю через соединение, не понадобится ничего разбирать, снимать или откручивать. Проверку можно проводить, находясь в салоне автомобиля, так как суть этого процесса в том, чтобы выявить ошибки в работе двигателя.
Зная, где находится соединительный элемент, разобраться с подключением к компьютеру не составит большого труда. Для соединения компьютера с автомобилем через разъем OBD2 понадобится специальный кабель с соответствующими штекерами (коннекторами). Однако есть способ проще, чтобы не покупать кабель. Для этого нужно соединить два контакта в колодке, чтобы ЭБУ показал коды ошибок. Перед соединением контактов понадобится разобраться с распиновкой колодки на ВАЗ 2107.
Распиновка контактов диагностического разъема ВАЗ 2107
Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные. Определение ошибок можно выполнить не только при помощи компьютера и специальных программ, но еще и своими руками. Для этого нужно знать распиновку, чтобы правильно соединить необходимые контакты для проверочных манипуляций.
Рассмотрим, что собой представляет распиновка каждого типа диагностических колодок.
Прямоугольная 12-ти контактная колодка
Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года. Разберемся с обозначением контактов:
- A — масса.
- B — диагностическая линия двигателя.
- C — AIR.
- D — лампа самостоятельной проверки или потенциометр.
- H — питание 12В.
- G — управление бензонасосом.
- J — гнездо для проверки состояния подушек безопасности.
- M — линия проверки двигателя и ABS.
Трапециевидная 16-ти контактная колодка
После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:
- 2 — плюсовой контакт.
- 4 — заземление кузова.
- 5 — сигнальное заземление.
- 10 — минусовой контакт.
- 15 — линия диагностики.
- 16 — питание от аккумулятора 12В.
Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.
Как проводится диагностика
Чтобы произвести диагностику без специального оборудования, понадобится выполнить такие манипуляции:
- Соединить контакт «B» с массой «A».
- Включить зажигание в положение запуска мотора, но при этом двигатель не запускать.
- После этого сигнальная лампа «Check Engine» покажет код 12. Считать его можно следующим образом: сначала коротко мигает один раз лампа, и после непродолжительной паузы, повторяется двойное мигание на протяжении 2 секунд. Этот код считывается, как «1» и «2», что получается «12».
- Код «12» обозначает, что программы работают исправно.
- После проверки исправности работы программы будут высвечиваться ошибки (при их наличии). Считывать ошибки нужно по аналогичному принципу проверки.
Теперь, когда известно назначение колодки для выявления ошибок, каждый сможет самостоятельно провести диагностические процедуры без необходимости посещения специалиста. После того, как будут указаны ошибки, нужно расшифровать их, и приступать к проверке исправности тех или иных узлов автомобиля. С таким устройством, управление которым основывается на работе блока управления, можно быстро выявить наличие неисправности датчиков, чтобы предотвратить серьезные поломки.
Аксессуары: Опробовал диагностический usb-сканер ELM327
Так как у меня инжекторный автомобиль, то со временем возникла необходимость в диагностике двигателя – изредка загорался чек, и пару раз не держали холостые, хотя потом все работало. Ездить в сервис по малейшему поводу было бы накладно, поэтому решил приобрести простенький китайский автосканер для самостоятельной диагностики. Варианты Bluetooth или Wi-Fi-адаптеров отпали сразу из-за ненадежности соединения со смартфонами, да и функционал у них меньше, хотя они и дешевле. Поискав и почитав отзывы на Алиэкспрессе, выбрал подходящий USB вариант адаптера ELM327 версии 1.5 с чипом FTDI FT232RL.
В посылке идет сам адаптер со шнуром и диск с драйверами и программами.
Данные на стикере совпадают с заявленными, собрано все тоже очень хорошо, не скрипит, пластик жесткий, кабель мягкий длиной около 1 м.
При подключении к ноутбуку драйвера загрузились автоматически из интернета, так что диск не понадобился. С интернета же скачал и установил бесплатную программу для диагностики на русском языке OpenDiagFree 1.4.
Теперь идем в машину и подключаем адаптер в диагностический разъем под бардачком, а шнур к ноутбуку – загорается светодиод.
Не забываем включить зажигание на автомобиле иначе устройство не найдет порт и соединения не произойдет.
Открываем программу и видим окошко с выбором типа адаптера.
Выбираем “Адаптер ELM327” и нажимаем “ОК”. Открывается заглавное окно программы. Ставим галочку “Определить доп.оборудование” и нажимаем вкладку “Определение комплектации”.
Запустится первичное считывание данных с ЭБУ, диоды на адаптере начнут подмигивать – значит все идет хорошо.
Как мы видим, после сканирования конфигурации, программа определила марку автомобиля Lada 1.6 литра, 8-клапанная; блок управления двигателем Январь 7.2 EURO2 от АВТЭЛ, его заводской номер и версию прошивки. Значит сканер работает. Дополнительного оборудования не обнаружено, да и на ВАЗ-2107 его и так нет.
Теперь перейдем по стрелочке “Переход к диагностике блока”. Выйдет основное рабочее окно с параметрами и графиками, отображающиеся в реальном времени.
Кроме пары показаний везде стоят нули, так как двигатель пока заглушен.
В нижнем левом углу мы видим показания температуры двигателя 88 С – еще не остыл после поездки. Теперь зайдем во вкладку “Ошибки”, там видим только одну: “Ошибка 1602 – пропадание напряжения бортсети в контроллере”. Видимо из-за того, что недавно снимался аккумулятор.
Нажимаем на “Сброс ошибок” и заводим двигатель – программа начнет выдавать показания работы датчиков.
Обороты на холостом ходу 800-860, немного “плавают”. Погазуем.
Как мы видим, показания изменяются, кривые графиков отображаются. Также, можно пройтись по другим вкладкам.
Ошибок так больше и не появилось, сканер работает отлично. Будем потихоньку разбираться..
Upd. Иногда сканер не может соединится с портом ЭБУ, возможно срабатывает иммобилайзер или сигналка, попробуйте включить-выключить зажигание и сигнализацию, и повторить соединение.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
Шаг 6: Сброс ошибок и завершение проверки
После того, как вы провели проверку всех возможных ошибок в системе инжектора у автомобиля ВАЗ 2107, необходимо выполнить сброс ошибок для завершения процесса.
Для сброса ошибок вам потребуется специальное устройство, такое как диагностический сканер или компьютер с соответствующей программой. Подключите устройство к разъему диагностики автомобиля.
Запустите программу на компьютере или включите сканер. Далее выполните следующие действия:
- Выберите опцию «Сбросить ошибки» или подобное, в зависимости от программы или сканера.
- Подтвердите сброс ошибок, следуя инструкциям на экране.
- Дождитесь завершения процесса сброса ошибок.
После завершения сброса ошибок их записи будут удалены из системы инжектора автомобиля ВАЗ 2107. Теперь вы можете быть уверены, что все ошибки были успешно устранены.
