Почему не работает спидометр ваз 2114: ищем причины

Не работают приборы ваз 2114

Устройство и принцип работы

На инжекторных моторах десятого семейства ВАЗ устанавливались три поколения сенсоров скорости.

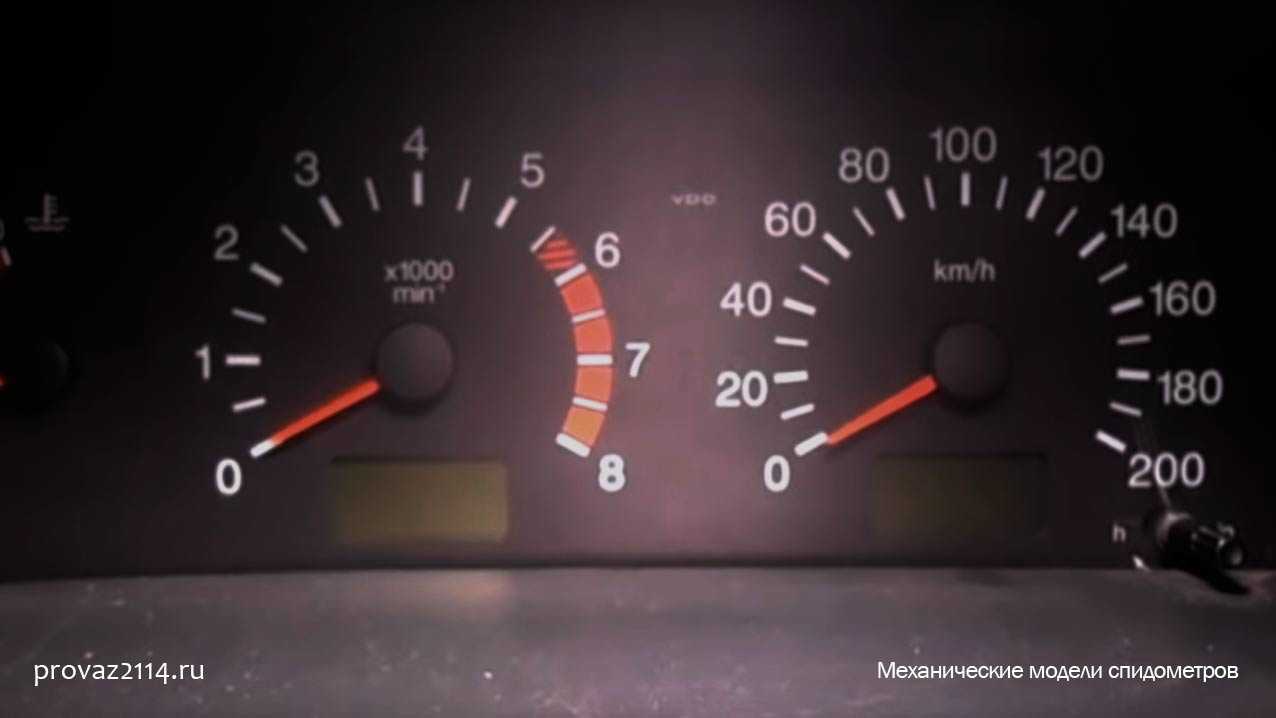

• Электромеханический с тросиком, протянутым к спидометру. Вращательный момент передавался через шестеренчатый привод от коробки передач. Самый капризный в эксплуатации и ненадежный в показаниях вариант.
• Электромеханический без тросика. Передача вращения по-прежнему шестеренчатая, электрический сигнал передавался по проводам.

Эту конструкцию рассмотрим подробнее

Эффект Холла состоит в том, что при прохождении концентрированного электрического поля через магнитное, возникает электрический импульс. Чтобы его «материализовать», в магнитное поле помещается полупроводник, на концах которого и возникает вполне измеримое напряжение. Этот импульс является тем самым сигналом, который посылается в электронный спидометр и блок управления двигателем. Схема подключения датчика скорости наглядно демонстрирует принцип действия датчика скорости на автомобиле ВАЗ 2114.

Как видно, сигнал идет не только в блок спидометра.

В соответствие с принципом работы системы Холла, один оборот вала датчика формирует один электрический импульс. При этом никакой лишней механики: только входной вал прибора, соединенный с выходным валом МКПП.

Как импульсы преобразуются в скорость и пробег

Есть известная величина: длина окружности шины автомобиля. Разумеется, эта система работает правильно, только при установке штатной резины и нормального давления в шинах. ЭБУ и контроллер датчика снимает показания и пересчитывает их в пробег. То есть, одометр уже получил свою долю информации. Делим эту величину на время — получаем скорость движения.

Замена

Даже если у вас есть опыт в ремонте авто, на вам еще ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, заглянуть в руководство по эксплуатации для вашего ВАЗ 2114.

Запаситесь необходимым набором инструментов и материалов:

• Ключи на 21, 14, 10 миллиметров;
• Сухая ветошь для очистки корпуса КПП;

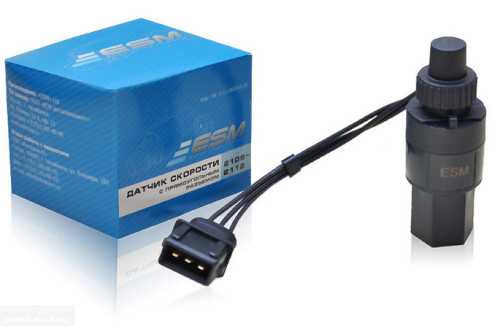

• Новый ДС.

Что касается нового датчика скорости, то вы его можете легко отыскать по номеру каталога — 2111-3843010. Его ориентировочная стоимость сегодня составляет в районе 300 рублей.

Начинаем работу.

1. Заменить устройство можно через подкапотное пространство. Но такой вариант вызывает определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к искомому объекту. Вы можете их снять, но тогда откручивать датчик все равно будет проблематично.
2. Чтобы избежать лишних демонтажных работ и облегчить самому себе задачу, заезжайте на яму и добирайтесь до ДС снизу.
3. Находится искомое устройство непосредственно на корпусе коробки переключения передач над карданом кулисы. Посмотрите в район щупа для проверки количества масла в КПП. Именно там вы и найдете ДС.
4. Заехав на яму, подождите некоторое время, чтобы корпус мотора остыл. Откройте капот, что ускорит процесс остывания. Не закрывайте, начиная работу. Это обеспечит дополнительное освещение.
5. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
6. Найдите искомый датчик, с помощью сухой ветоши удалите всю скопившуюся на корпусе КПП грязь. Всю коробку чистить не обязательно, достаточно расчистить участок, где находится ДС.
7. Отключите контакты, демонтировав колодку с проводкой. Для этого достаточно просто нажать на фиксатор пружинного типа.
8. Выкручивать ДС следует аккуратно, двигаясь против часовой стрелки.
9. Не всегда удается извлечь датчик вручную, поскольку налипшая грязь способствует прилипанию. Воспользуйтесь ключом на 21 миллиметр, чтобы снять ДС со своего посадочного места.
10. После демонтажа ДС проверьте состояние привода. Как именно это сделать, мы уже говорили.
11. При сломанном штоке вам придется демонтировать привод полностью.
12. С помощью ключа на 10 миллиметров откручивается крепежная гайка, извлекается вместе с шайбой.
13. Накидным ключом на 14 миллиметров расшатайте немного привод в его гнезде, что позволит потом его аккуратно извлечь с посадочного места.
14. Обязательно проследите, чтобы шток не оказался в коробке. В противном случае придется демонтировать КПП и выполнять ее разборку. А это сложная задача.
15. Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от уровня износа.
16. Замените шток, верните привод на место и выполните сборку в обратной последовательности.
17. Новый датчик аккуратно вкручивается в гнездо, уже по часовой стрелке.
18. Верните обратно клеммы с проводами, подключите контакты и проверьте работоспособность устройства.

Замена ДС

Вкручивать ДС следует максимально аккуратно, поскольку корпус датчика изготавливается из пластика. Повредить его очень легко.

Выполнить замену такого устройства как ДС не сложно. Соблюдайте последовательность операций, действуйте аккуратно и используйте качественные запчасти для замены. Плюс не забудьте сначала убедиться, что именно ДС является виновником неприятностей. Иначе работа может оказаться проведенной напрасно.

 Загрузка …

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Проверка

Проверку системы подсчета скорости движения необходимо начинать с самого главного ее узла, скоростного датчика. Далее по цепочке нужно пройти всю цепь, до полного выявления проблемы.

На 8 клапанных инжекторных моделях ВАЗ-2114 не предусмотрена установка металлического датчика скорости. Для проверки устройства необходимо:

После демонтажа нужно провести осмотр и чистку.

1. Почистить и промыть растворителем гнездо с контактными клеммами.
2. Провести осмотр наконечника штока. Шестерни также выполнены из пластмассы. Если обнаружилось стирание или поломка зубьев, деталь требует срочной замены целиком.

Если визуальных повреждений нет, необходимо проверить устройство с использованием мультиметра.

Во время вращения, ЭДС должен выдать от 0.5 до 12 вольт постоянного напряжения. Если данных нет вообще, деталь признается неисправной. Проверку вращением можно провести при помощи ручной электрической дрели. Нужно зажать шток в карабин устройства и включить вращение. Диагностику можно провести и без демонтажа. для этого машина поднимается на домкрат и на первой скорости замеряются показания ЭДС.

Если проверка не дала отрицательного результата, нужно искать причину в других элементах.

Проводка

Проводка проверяется простой прозвонкой. Для этого необходимо сначала проверить все 3 провода, идущие от разъема ЭДС до ЭБУ. Тестер выставляется в режим диагностики со звуковым оповещением. Провода проверяются сразу с обоих концов. Звуковой сигнал станет подтверждением целостности цепи.

Далее необходимо прозвонить кабель от ЭБУ до спидометра. Для этого необходимо демонтировать спидометр и отсоединить его электрический разъем. Проводка проверяется аналогичным способом с 2 сторон одного провода. Звуковое оповещение показывает целостность кабеля. В случае, если цепь не прозванивается, причина может крыться в предохранителе, который также нужно проверить.

Предохранитель

1. Выставить мультиметр в режим прозвонки со звуковым сигналом.
2. Вынуть предохранитель из гнезда.
3. Каждый щуп мультиметра соединить с контактами детали.

Отсутствие звука укажет на неисправный плавкий элемент. Его придется заменить. Рабочая сила тока заводского предохранителя составляет 7.5 А. Нужно обязательно заменить испорченный элемент именно аналогичным по маркировке. Вставлять в разъем металлические предметы, толстую проволоку запрещается. Такие перемычки не защитят спидометр в момент замыкания или перепада напряжения. Может сгореть само гнездо под предохранитель, расплавиться изоляция проводов, возникнет пожар.

Если предохранитель в прозрачном корпусе, то для проверки не понадобится тестер. Нужно только визуально оценить состояние детали. Оба контакта должны иметь целую перемычку между собой.

После установки нового предохранителя, его нужно прозвонить на замыкание с массой. Надо просто соединить один щуп тестера на корпус автомобиля, а другой на контакт предохранителя. Наличие звукового сигнала укажет на короткое замыкание цепи на корпус. Понадобится отсоединить все штекерные гнезда спидометра и повторить проверку. Если короткое замыкание не пропало, проблему нужно искать в электрической схеме системы отопления.

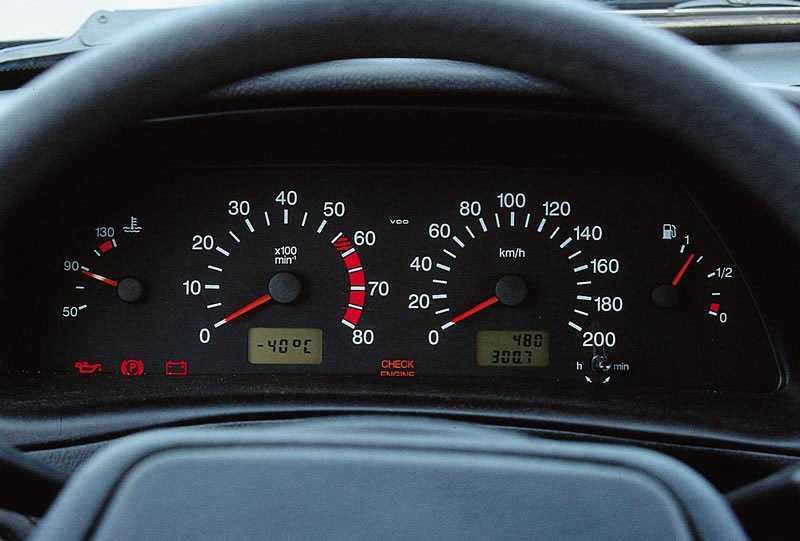

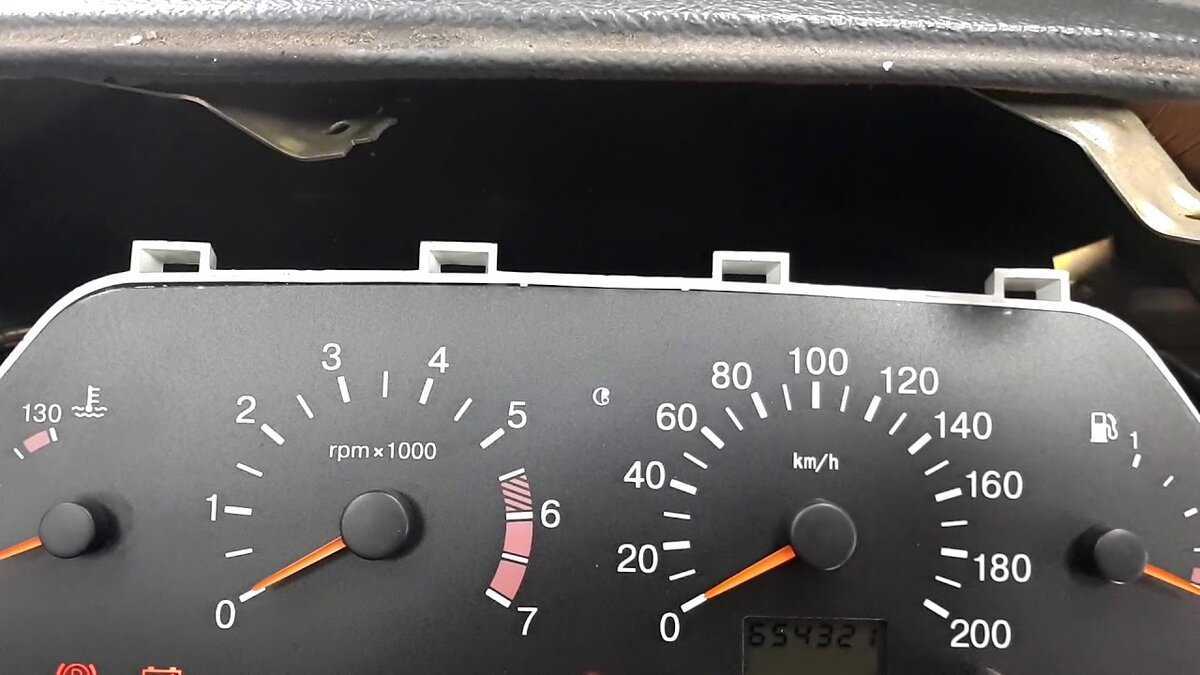

Спидометр

Если все предыдущие проверки показали исправность элементов спидометра, необходимо проверить это устройство. Для этого понадобится провод длинной до 2 метров. Далее:

Если после подачи напряжения стрелка опустилась или задрожала, проблемой может стать плохой контакт.

Отечественные спидометры страдают от плохой контактной пайки. Для проверки нужно разобрать устройство и проверить целостность всех токоведущих дорожек. При обнаружении расплавов или обрывов их нужно запаять. После пайки стрелка спидометра все еще не работает, проблема в импульсном реле. Ремонту эта деталь не подлежит, поэтому ее придется поменять.

Назначение и ответственность

Спидометр представляет собой электромеханическое устройство, которое отображает текущую скорость движения автомобиля. Для работы спидометра требуется подключение к электрической системе автомобиля через предохранитель.

Предохранитель предназначен для предотвращения перегрузки электрической цепи спидометра и защиты его от возможных повреждений, вызванных повышенным током. Если в электрической цепи спидометра происходит перегрузка, предохранитель автоматически перегорает, прерывая электрическую связь и защищая спидометр от повреждений.

Таким образом, предохранитель отвечает за нормальную работу спидометра и его надежность. В случае перегрузки электрической цепи, он предотвращает возможные поломки и повреждения, что способствует сохранению работы спидометра и безопасности на дороге.

Влияние предохранителей на работу спидометра

Один из факторов, который может влиять на работу спидометра, — это состояние предохранителей. Предохранители выполняют функцию защиты электрической системы автомобиля от короткого замыкания и перегрузки. В случае перегрузки или возникновения короткого замыкания, предохранитель сгорает и препятствует повреждению электронных компонентов.

Несмотря на то, что спидометр подключен к системе электропитания автомобиля, его работоспособность напрямую не зависит от работы предохранителей. Однако, если произошло короткое замыкание или перегрузка в цепи питания спидометра, это может привести к его неправильной работе или полному отключению.

Для того чтобы определить, какой именно предохранитель отвечает за работу спидометра ВАЗ 2114 инжектор, необходимо обратиться к технической документации по автомобилю или обратиться к специалисту в автосервисе. В общем случае, предохранители, отвечающие за приборную панель и электронику автомобиля, могут быть помечены на корпусе предохранителей или указаны в инструкции к автомобилю.

В случае поломки спидометра или его неправильной работы, первым шагом следует проверить состояние предохранителей, отвечающих за электропитание спидометра. Если предохранитель был обнаружен сгоревшим, следует заменить его на новый предохранитель того же номинала. В случае повторной сгораемости предохранителя, необходимо обратиться к специалисту для проведения диагностики и поиска причины неисправности.

Причины отказала панели приборов

Любой узел и агрегат на отечественном автомобиле с пробегом через определенное время приходит в негодность. Плохие дорожные и климатические условия, низкое качество материалов, несвоевременное обслуживание – все это ведет к постепенному износу всех элементов автомобиля. В ситуации с поломкой приборной панели все сложнее, т.к. никаких особенных правил по обслуживанию панели нет. Единственное, что может предотвратить ранний выход из строя – недопущение попадания влаги в корпус приборки. Если не работает приборка на ВАЗ 2114, стоит провести ее быстрый ремонт. Основная причина – нерабочий показатель температуры охлаждающей жидкости. В случае перегрева мотора высоки риски попасть на его ремонт. Рассмотрим каждую из возможных причин неисправности.

1. Перегорание предохранителя

При отсутствии механического воздействия на панель ее резкая поломка вызывает большое удивление. Неопытный водитель поспешит обратиться в сервис, либо попытается разобрать корпус самостоятельно, с целью выяснить место поломки. Отметим, что первое действие, которое нужно произвести при одновременном бездействии всех элементов на панели – проверка предохранителя. В разные года выпуска автомобиля монтажные блоки с предохранителями могут отличаться. В блоке старого образца предохранитель находится в нижнем ряду. Если считать слева направо, то нужный элемент будет девятым по счету. На более поздних моделях 2114 автомобили стали оборудоваться доработанными монтажными блоками. Предохраняющий элемент, отвечающий за приборку, находится в нем по правую сторону, первый по счету (сверху вниз). На фото он расположен прямо под щепкой. В независимости от года выпуска на нужном месте устанавливались элементы в 7,5 Ампер. При отказе приборной панели в первую очередь проведите процедуру по замене предохранителей. В качестве рекомендации укажем, что наборы с запасными элементами продаются во всех автомобильных магазинах.

3. Повреждение платы

Важнейшая часть конструкции – плата. Даже частичное повреждение ее поверхности вызывает серьезные сбои в показаниях тахометра, спидометра, показателя температуры и уровня топлива. Перегорание платы происходит из-за короткого замыкания. Заниматься перепайкой контактов на плате ВАЗ – пустая трата времени. Дело в том, что после подобного ремонта плата прослужит недолго и снова выйдет из строя. Решение проблемы – полная замена элемента на новый.

4. Неисправность всего блока предохранителей

Еще одной причиной, почему не работает щиток приборов, может быть неисправность в монтажном блоке. Сгорание места контакта ведет к постоянному выгоранию предохранительного элемента. Это вредит корректной работе приборки. Устраняется эта проблема заменой всего блока в сборе. Ничего сложного в этой процедуре нет, а стоимость готовых вариантов под замену низкая. Также можно попробовать восстановить блок предохранителей, путём перепайки дорожек. Нерабочая приборная панель ВАЗ 2114 –проблема для водителя. При ее неисправности случается так, что не работают дворники. Все это – звенья одной цепи неисправности, поэтому если Вы наблюдаете одновременный сбой в двух этих узлах – проведите диагностику.

Устраняйте неполадки сразу после их обнаружения, т.к. если не показывают стрелки приборов – трудно определить некоторые показатели состояния автомобиля.

Автомобили марки ВАЗ не перестают усовершенствовать. Теперь последние модели выходят с конвейера с инжекторными силовыми агрегатами. Такие двигатели построены по сложной схеме взаимодействия множества датчиков и бортового компьютера. Статья раскроет ряд причин, почему не работает тахометр на ВАЗ-2114.

Также будет описано назначение тахометра, симптомы и причины неисправности этого устройства. В конце статьи будет дана принципиальная схема подключения счетчика оборотов двигателя.

Ремонт неисправности

Фактически, ремонтом датчиком скорости на этих моделях ВАЗа никто не занимается, так как гораздо проще и быстрее заменить данный узел целиком – стоит он в районе 400 рублей, что не так уж и дорого.

Для того, чтобы приступить к процессу замены, рекомендуется загнать машину на яму, и подготовить отвертки, плоскогубцы и набор гаечных ключей. Если ямы поблизости нет, сначала надо снять клеммы с АКБ, потом демонтировать воздушный фильтр и впускной патрубок, после чего убрать клемму с самого ДС (если в авто применен тросовый привод на спидометр, снять надо и его).

Далее, тряпкой нужно очистить рабочую зону от мусора, масла или пыли, после чего приступить непосредственно к замене:

1. Снять контактную колодку с помощью кнопки, деактивирующей пружинный фиксатор.
2. Гаечным ключом на 21 демонтировать датчик скорости из его гнезда.
3. Установить новый прибор так, чтобы он своим штоком точно попал в фиксирующую втулку для передачи вращения.
4. Затянуть обратно резьбу ключом на 21, не пережимая, чтобы не нарушить целостность пластикового корпуса ДС.

Результат можно оценить сразу же – если датчик не садится в гнездо, значит, его шток не продвинулся во втулку, поэтому процедуру придется повторять до достижения успеха. После этого надо вернуть на место снятые агрегаты, подсоединить питание и проверить работу нового датчика во время движения автомобиля. Либо, если замена производилась на яме и с домкратом, оценить работоспособность ДС можно с помощью все того же мультиметра и вращения вывешенного левого колеса.

Устройство датчика скорости

Новый и старый датчик скорости

Поэтому, опираясь на данные факторы можно предположить, что необходимо провести диагностику датчика. Для этого стоит понимать устройство и работу данного узла.

Принцип работы

Датчик скорости

Измеритель скорости передает определенные импульсы в электронный блок управления, который считывает данные работы датчика и передает показатели на приборную панель, а также проводит регулировку работы главного силового агрегата, в зависимости от полученных показателей.

ЭБУ даёт импульс и ждет возвратного действия от датчика. Обратная реакция пропорциональна частоте вращения колёс и коленчатого вала. Итак, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса).

Также, датчик скорости, при нормальной работе регулирует расход топлива в автомобиле. Каким образом это происходит. При отпускании педали газа, датчик воспринимает ситуацию, как торможение и ЭБУ перестает подавать топливо. Так, при скорости 20 км/час закрывается дроссель, и подача топлива прекращается полностью, что экономит горючее. Это одна из многих полезных функций датчика скорости.

Месторасположение датчика под капотом ВАЗ-2114

Непосредственно сам датчик скорости расположен на коробке переключения передач, возле щупа. Это оптимальное месторасположение, поскольку считывание скорости проходит с вала КПП, который дает возможность измерять показатель максимально четко и корректно при любой скорости.

Месторасположение датчика скорости на автомобиле

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
2. Гаечным ключом на 21 снимите датчик скорости.
3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

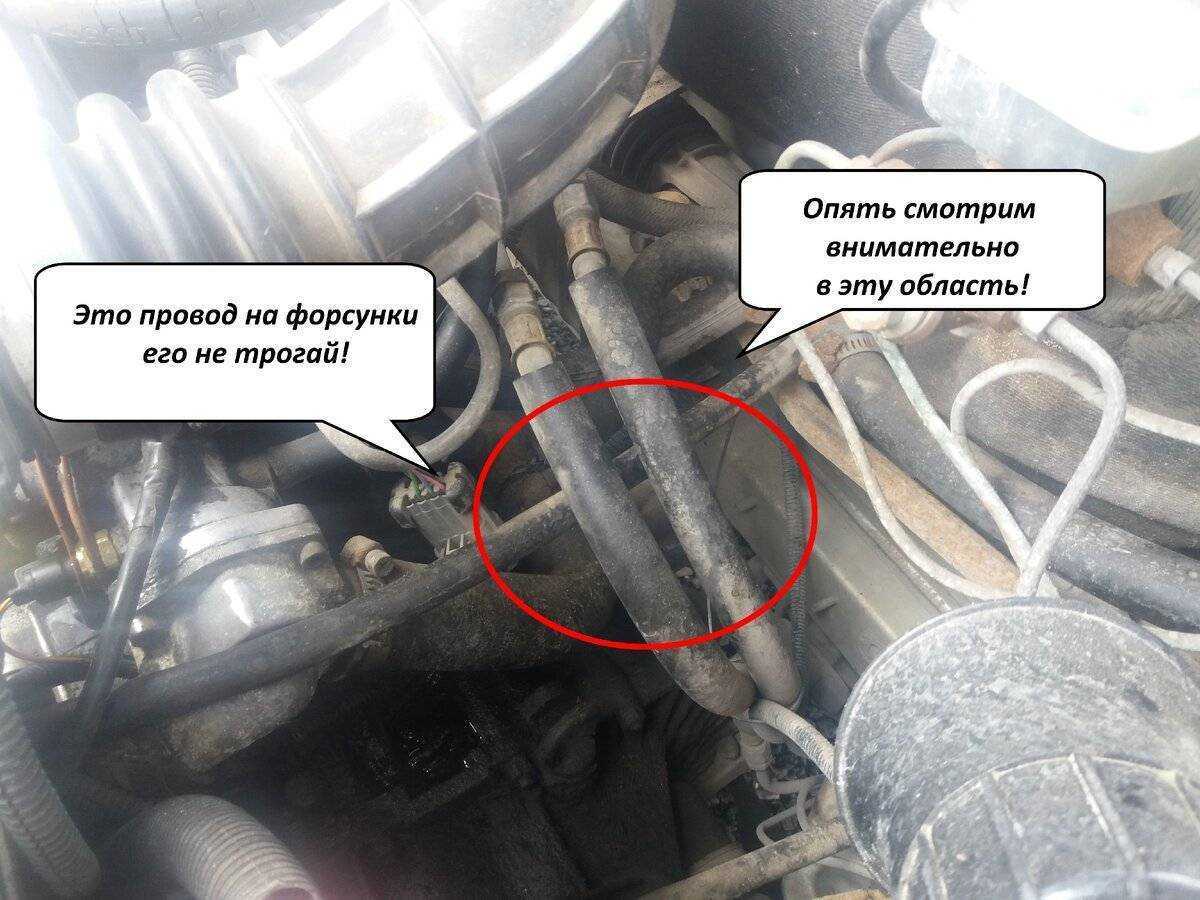

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Датчик температуры воздуха

В ДМРВ ВАЗ 2113, 2114, 2115 встроен датчик температуры воздуха. Чуствительным элементом является термистор (резистор, меняющий сопротивление в зависимости от температуры), смонтированный в потоке воздуха. Выходной импульс подключенного к контакту ЭБУ ДТВ представляет собой напряжение постоянного тока в диапазоне 0…5 В, размер которого зависит от температуры воздуха, проходящего через датчик.

При появлении неисправности цепи ДТВ контроллер заносит в свою память ее код и включает сигнализатор. В этом случае ЭБУ заменяет показания датчика фиксированным значением температуры воздуха 33 oС.

Датчик температуры воздуха (ДТВ) имеет обратный коэффициент соответствия. При повышении температуры воздуха сопротивление чувствительного элемента датчика понижается.

Температура воздуха, oС	Сопротивление, кОм
— 40	39,2
— 30	23
— 20	13,9
— 10	8,6
5,5
+ 10	3,6
+ 20	2,4
+ 30	1,7
+ 40	1,2
+ 50	0,84
+ 60	0,6
+ 70	0,45
+ 80	0,34
+ 90	0,26
+ 100	0,2
+ 110	0,16
+ 120	0,13

Датчик температуры воздуха может иметь возможные признаки неисправности:

• Р0112 — Ряд ДТВ, малый ординар сигнала;
• Р0113 — Линия датчика температуры воздуха, большая высота импульса

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал

Предохранители ВАЗ 2115 (Монтажный блок)

Замена реле поворотников ВАЗ 2107

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

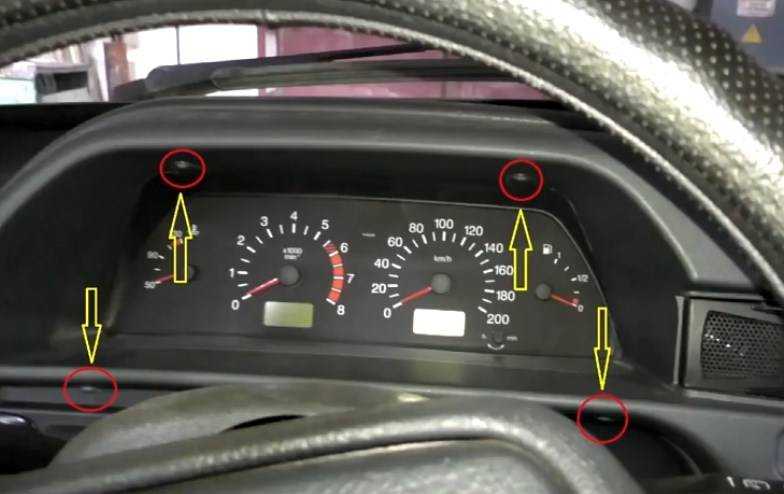

• Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
• Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
• Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
• Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

• Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
• Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
• Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
• Поставьте новый измеритель, при этом сильно затягивать гайку не нужно.
• Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Приборная панель ваз 21214 нива инжектор

Рейка рулевая на ваз 21099

Ваз 2107 глохнет при нажатии на газ карбюратор

ВАЗ 2109 на холодную троит карбюратор — причины неисправности

Гудит мост ваз 2107 как устранить

Главный цилиндр, рабочий и сцепление ВАЗ 2101. Замена и ремонт, прокачка жидкости

Как помыть дроссель на ваз 2114

Как натянуть ремень грм на ваз 2110, 8 клапанов

Выявление причины

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля.

Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Датчик скорости ваз 2114

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Признаки неисправности и схема подключения датчика скорости на ВАЗ 2114

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.
