Что такое эбу, где он располагается в автомобиле и какие функции выполняет

ЭБУ – что это, для чего нужно?

Хороший современный автомобиль уже нельзя представить без различной электроники, в машине установлено огромное количество разных датчиков и проводов, которые отвечают за разные функции.

Удивительно то, что со всем этим справляется одна небольшая по размерам коробочка, которая называется ЭБУ. Что же это такое, где она находится и каким образом ей удается управлять таким огромным автомобилем с кучей электроники.

Для того, чтобы разобраться, что же такое ЭБУ, нужно расшифровать эту аббревиатуру. Речь идет об электронном блоке управления, также люди часто называют его по-простому – контролер, ведь он действительно контролирует все процессы, происходящие в автомобиле.

По-сути, можно сказать, что этот блок является мозгом всего транспортного средства, а это значит, что если его не будет, то все остальные части машины будут просто бесполезными деталями, которым не удастся выполнять свои функции. В контроллер поступает вся информация от различных датчиков, после чего он обрабатывает эту информацию с помощью специальных алгоритмов, на которые он запрограммирован.

Однако если вы совсем не разбираетесь в платах, то лезть внутрь не стоит, лучше доверить это профессионалам, ведь если вы совсем сломаете плату, то ее замена сильно ударит по вашему карману, это может стоить до тридцати тысяч рублей.

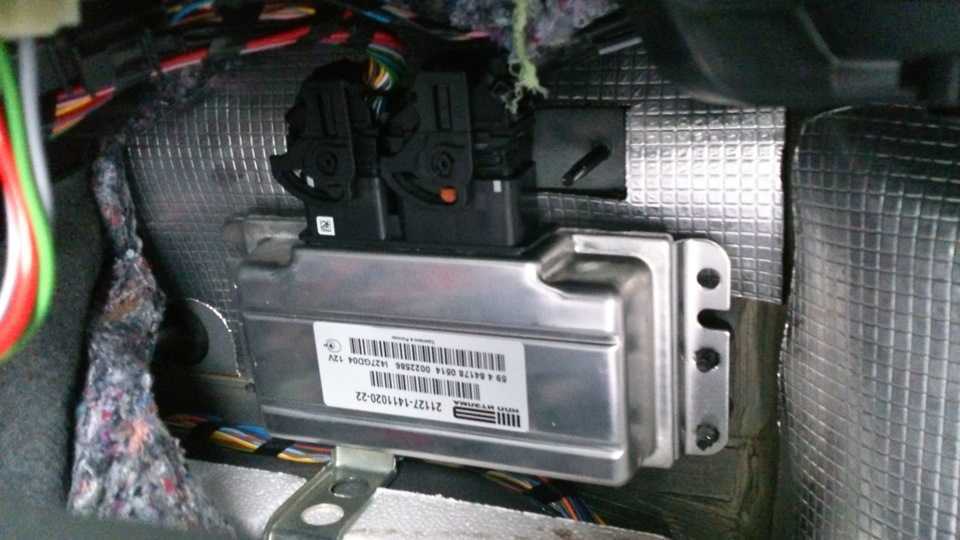

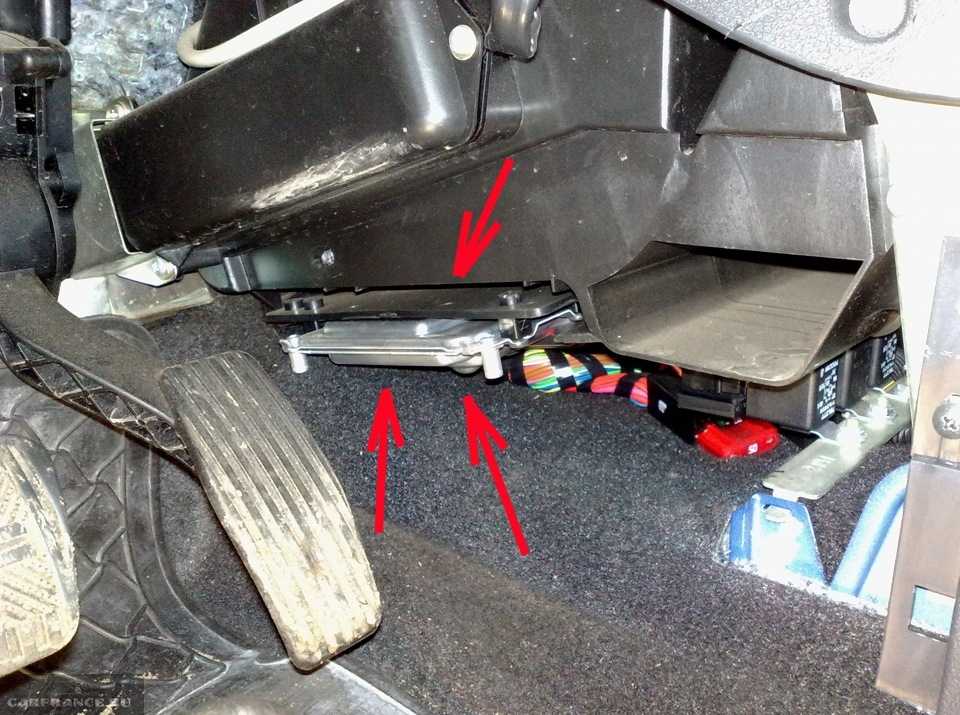

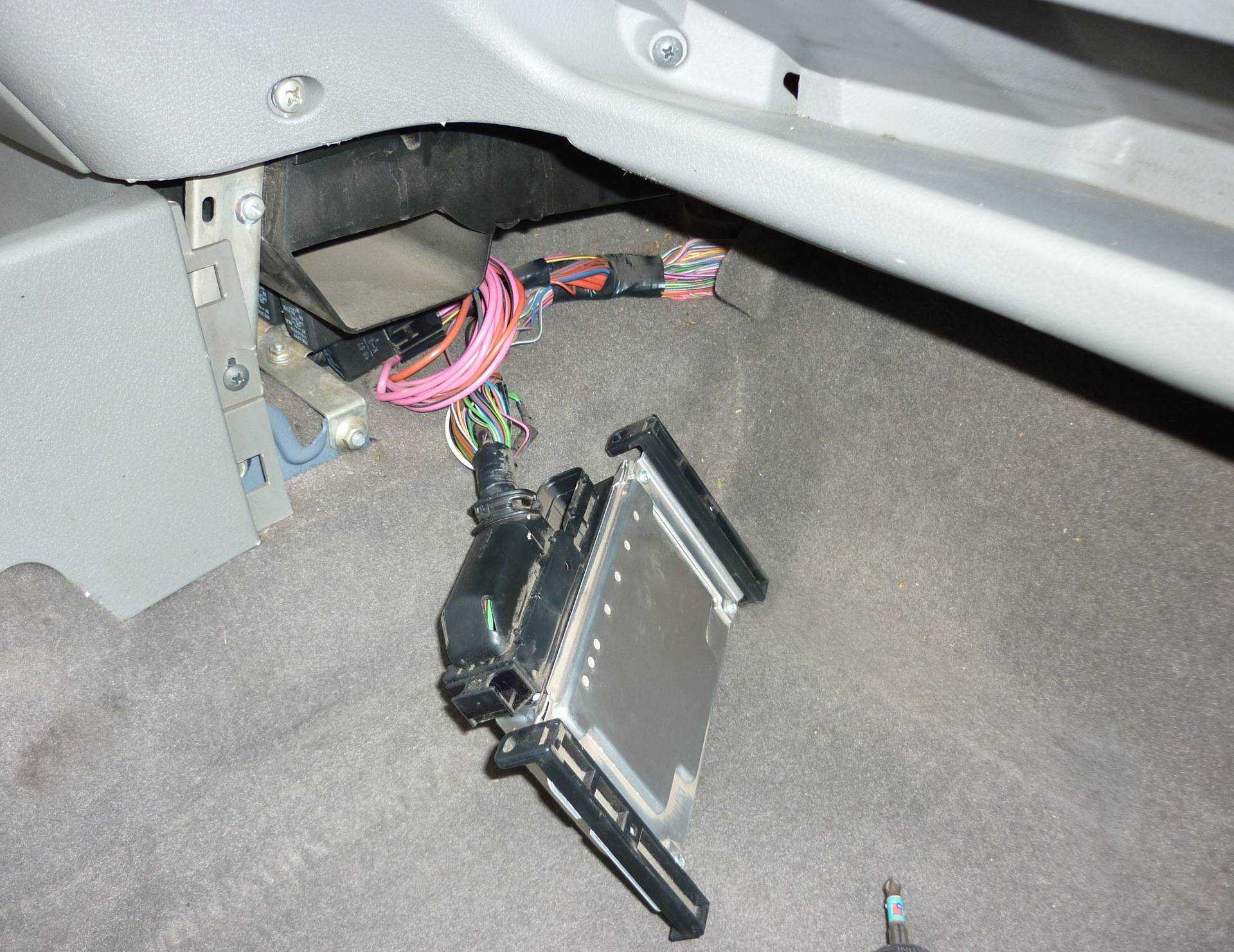

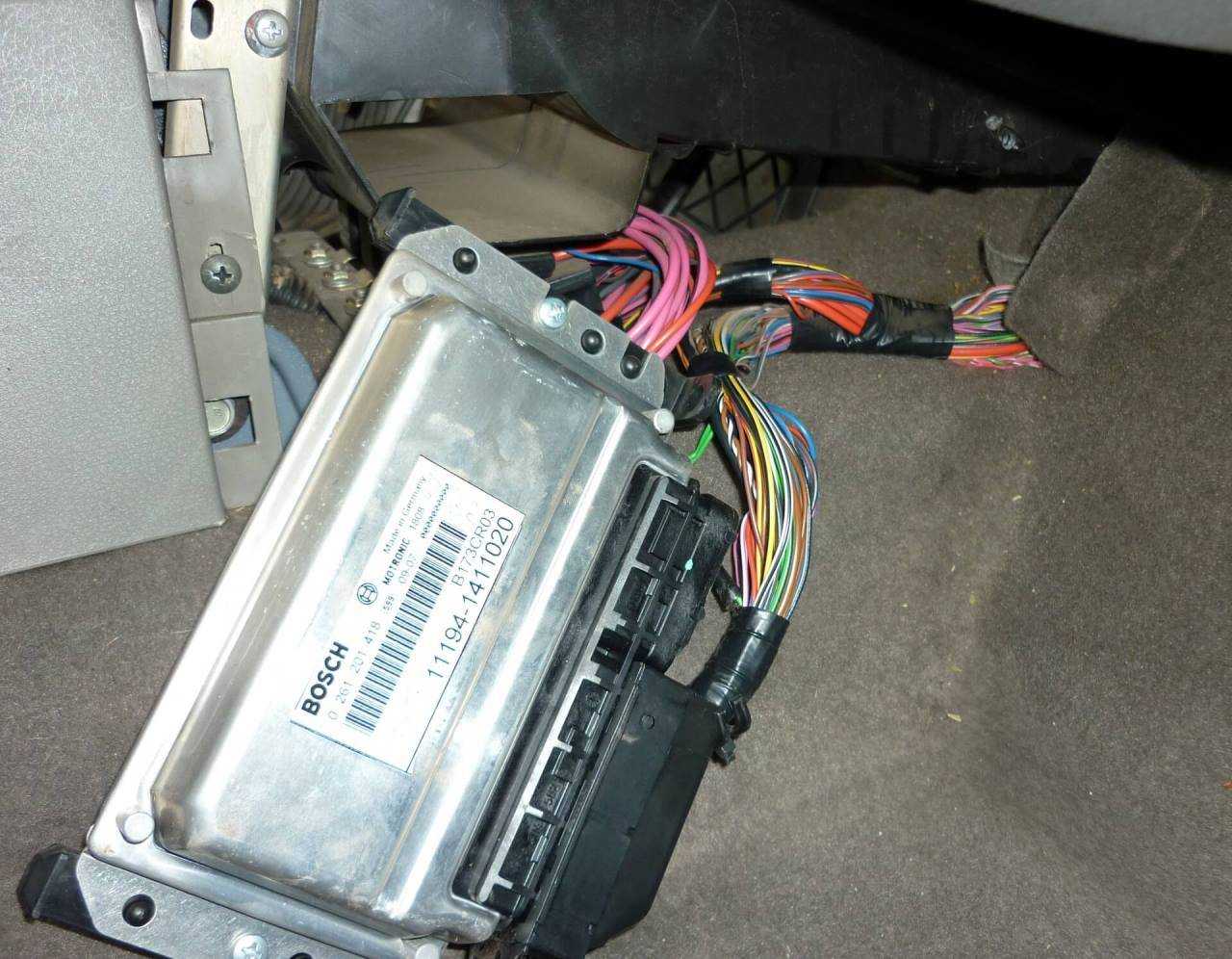

Расположение контроллера в машине зависит и от производителя, и от конкретной модели транспортного средства.

Итак, электронный блок управления собирает всю информацию от разных датчиков со всего автомобиля и распределяет команды на разные приборы для поддержания и улучшения качества работы транспортного средства. Небольшой плате удается справляться с этим благодаря трем основным узлам.

И, в-третьих, ЭРПЗУ –  это устройство нужно для того, чтобы запоминать временную информацию, такую как время работы какого-либо устройства или температура двигателя. По-сути, благодаря этим трем узлам и работают все электронные устройства в автомобиле.

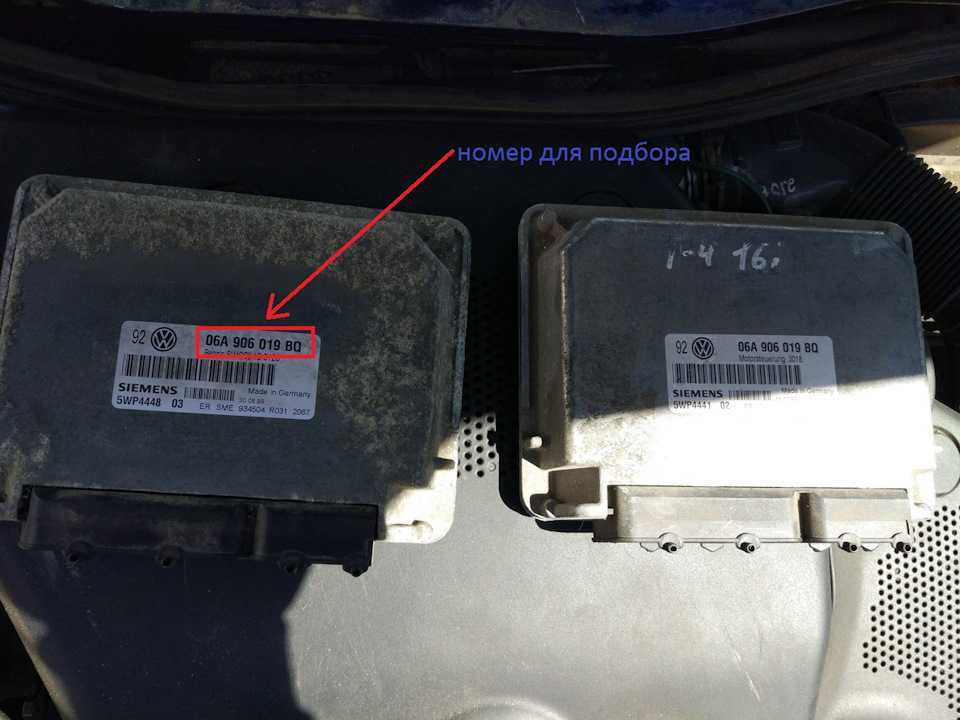

Система маркировки ЭБУ: объяснение для начинающих

Маркировка ЭБУ, или электронных блоков управления, может показаться сложной и непонятной для начинающих. Однако разобраться в этой системе необходимо, чтобы правильно выбрать и установить нужный блок.

Маркировка состоит из букв и цифр, каждый из которых имеет свое значение. Буквы обычно указывают на производителя, модель или серию блока, тогда как цифры отражают его характеристики и функциональные возможности.

Важно знать, что каждый производитель может использовать свою собственную систему маркировки, поэтому определенные буквы или цифры могут иметь разное значение для разных блоков. Однако есть несколько общих принципов маркировки, которые могут помочь понять систему:

Однако есть несколько общих принципов маркировки, которые могут помочь понять систему:

Буквенные обозначения:

E, F, G, H — часто указывают на производителя блока или его марку.

P, S, A — могут указывать на модель блока или его серию.

M, U, V, W — могут указывать на конкретные характеристики или функциональные возможности блока.

Цифровые обозначения:

Цифры могут указывать на различные характеристики блока, такие как:

1 — мощность или емкость блока (чем выше число, тем больше мощность);

2 — поколение или версия блока;

3 — тип управления или протокол связи блока;

4 — наличие определенных функций или возможностей.

Например, маркировка ЭБУ ABC-1234 может указывать на следующие характеристики: производитель — ABC, модель — 123, тип управления — 4 (например, с использованием CAN-шины) и наличие определенных функций или возможностей.

Важно помнить, что система маркировки может отличаться для разных типов блоков (например, двигательного блока, блока управления электронным стабилизатором или блока климат-контроля), поэтому всегда полезно обращаться к документации или специалистам для получения точной информации по каждому конкретному случаю

Можно ли сделать перепрошивку ЭБУ

ЭБУ автомобиля можно перенастроить, загрузив в него новую часть программного обеспечения. Этот процесс называется «перепрошивка». Благодаря ему можно настроить определенные параметры автомобиля по-новому. Например, для улучшения производительности двигателя или, наоборот, повышения экономичности. Вот некоторые из наиболее распространенных переменных, на которые может повлиять перепрошивка:

• соотношение воздушно-топливной смеси;
• регулировка момента зажигания;
• ограничение максимальной скорости автомобиля.

При желании и соответствующем опыте изменить настройки ЭБУ можно самостоятельно. Но, как правило, за подобной услугой обращаются в специализированные сервисы. Лучше всего подбирать мастеров на клубных и профильных форумах.

Бортовое оборудование

В машинах зарубежного производства данный узел именуется ECU. Подобный контроллер устанавливается с моторами разных типов как с бензиновыми агрегатами, так и с дизельными силовыми установками. В процессе работы происходит взаимодействие данного узла с всевозможными датчиками, снимающими текущую информацию об актуальных параметрах авто.

Определяя функционал ЭБУ двигателя, что это такое, и как задействовано в процессах, стоит учесть, что блок занимается обработкой полученных параметров, используя имеющийся алгоритм. Основываясь на имеющихся эксплуатационных значениях мотора, ECU отправляет соответствующие команды установленных в силовом агрегате исполнительным устройствам.

Фактически авто оснащено бортовой сетью. А что такое ЭБУ в машине? По сути, это главный элемент данной сети. Иногда такую электронику небеспочвенно именуют основным компьютером в легковушке. Более жаргонным именем является слово «мозги».

Контроллеры располагаются не только в ДВС, но и в других системах машины. Например, их можно обнаружить в следующих модулях:

• коробка переключения скоростей «автомат»;
• тормозная антиблокировочная система (ABS);
• управление подушками безопасности (airbag);
• системы курсовой устойчивости (ESP, ESV, VSC и т.д.);
• блок климат-контроля и пр.

В каждой из систем предусмотрен персональный управленческий блок. Они все связаны между собой.

Основным среди разнообразия электроники является блок управления ДВС. В его задачи входит непрерывная обработка и обмен текущими параметрами с остальными системами. Для взаимосвязи используется специальный кабель – CAN-шина. Таким образом, все элементы объединены в единую цифровую систему – бортовую сеть.

Благодаря взаимной двусторонней связи всех звеньев, входящих в бортовую сеть, обеспечивается оптимизация работы силовой установки.

Определяя, что такое ЭБУ в автомобиле, где находится, необходимо учесть, что благодаря его эксплуатации удается добиться следующих комфортных показателей:

• оптимизируется расход топлива;
• своевременно регулируется впрыск в цилиндры;
• автоматически подбирается во время впуска достаточный объем воздуха для топливной смеси.

Работоспособность главного компьютера оказывает влияние на мощность автомобиля, значение крутящего момента в разных режимах работы, а также на иные важные выходные характеристики. В такой ситуации модуль должен быть всегда исправен.

Что показывает компьютерная диагностика? Устройство ЭБУ

Помните, что такое карбюратор и трамблёр? Там механика управляла механикой. Почти никакой обратной связи не было, а диагностика возможна была только при проверке содержания СО2 в выхлопных газах (или вообще газо-анализе). Чтобы выставить зажигание, нужно было крутить трамблёр и проверять стробоскопом, достигнут ли заданный угол.

Теперь электроника управляет механикой. В широких диапазонах, точно, с множеством обратных связей для точной подстройки. Она не только управляет, а ещё и проверяет состояние механики и коммутации. Заодно, электроника проверяет и саму себя, и ведёт историю происходящих событий.

Как это работает в реальности

Стеклоподъёмник

Вы решили с водительского места опустить заднее правое стекло до конца и продавили двухпозиционную кнопку до упора.

Пульт управления стеклоподъёмниками на водительской двери говорит блоку управления бортовой сети, что нужно опустить заднее правое окно. Блок управления бортовой сети проверяет, нет ли никаких запретов на это действие и даёт сигнал блоку управления задней правой двери. Блок проверяет всё ли в порядке (например, нет ли обратной команды от кнопки на двери), и передаёт команду мотору стеклоподъёмника. В нём тоже есть блок управления и мотор. Блок подаёт управляющий сигнал на мотор и начинается движение. В процессе движения мотор постоянно контролирует нагрузку, чтобы не сгореть от перегрузки (а при движении вверх не прищемить чью-нибудь голову).

Блок вышел на связь

Начинается диагностика обычно с подключения сканера и попытки установить связь с блоками. Для этого существует диагностический разъём. Есть разные способы его задействования, но всё сводится к подключению OBD-адаптера и связывания его по любому физическому каналу с диагностической программой на компьютере, планшете или даже смартфоне. В идеале используется моторный стенд, в котором есть ещё и осциллограф.

Если подключение произошло успешно, ЭБУ откликнулся, стало возможным определить его тип и считать первичную информацию, то с большой вероятностью процессор и программное обеспечение работают нормально. Это не говорит о том, что всё в блоке исправно. ЭБУ слишком сложен и многофункционален, его работоспособность надо проверять в комплексе.

Аппаратные ошибки

Чаще всего неисправности блока происходят на периферийном уровне. Назначение его аналоговых и цифровых интерфейсов заключается в считывании сигналов от многочисленных датчиков с последующей выдачей электрических команд на исполнительные механизмы. Именно схемы, имеющие выходы на системный разъём блока, наиболее уязвимы.

Больше всего страдают управляющие драйверы. Блок отправляет рабочие токи и напряжения на достаточно мощные узлы и детали навесного оборудования двигателя:

• топливные электромагнитные и пьезоэлектрические форсунки;
• катушки и модули зажигания;
• клапаны гидравлического и пневматического управления системами двигателя, вентиляция бака и картера, EGR, фазы и заслонки газораспределения и многое другое;
• топливный насос;
• вентиляторы охлаждения;
• главное реле бортовой сети питания;
• регулятор холостого хода.

Все цепи управления имеют встроенную диагностику в драйверах, но поскольку блок предполагается неисправным, то работать она может некорректно, все данные подлежат аппаратной проверке. Считанные коды неисправностей могут лишь дать дополнительную информацию. Ценность их на самом деле сильно преувеличена.

Отказы управляющих транзисторов и микросхем ЭБУ определяются по некорректным выходным сигналам или даже по внешним признакам при вскрытии блока. Это пробитые корпуса приборов, перегоревшие дорожки печатных плат, обуглившиеся электронные компоненты. В ряде случаев ремонт возможен заменой элементов и восстановлением монтажа.

Приёмные схемы сигналов от датчиков также могут отказывать и выгорать. Слабые входные цепи не выдерживают замыканий в проводке и датчиках, а также грубого вмешательства при попытках неграмотной диагностики. Часто происходит встречное попадание напряжения 12 Вольт на измерительные входы, работающие от 5 Вольт с выгоранием входных цепей. Обычно ЭБУ это замечает и реагирует вывешиванием кодов ошибок по датчикам. Остаётся только проверить состояние цепи по конкретному контакту разъёма.

Проблемы с софтом

Программные ошибки тесно связаны с «железом», поскольку все данные хранятся на физических носителях. Но если процессор работает и способен это замечать, то в память заносятся коды соответствующих ошибок. Например:

• P6000 – проблемы со связью по шинам данных, программные сбои с этим связанные, нарушена коммуникация между контроллерами;
• P6001 – подсчёт контрольной суммы информации во флеш-памяти даёт неверный результат, данные нарушены;
• P6002 – программные сбои в работе процессора по различным причинам;
• P6003 – ошибка памяти программ процессора;
• P6004 – ошибка оперативного запоминающего устройства;
• P6005 – ошибка контрольной суммы ПЗУ;
• P6006 – ошибки процессора, обычно возникают при инициализации или проблемах с питанием;
• P0610 – ошибка опций, возникает при неадекватной замене блоков или отказе других контроллеров на шине.

Во всём многообразии блоков существуют и иные ошибки данной категории. Чаще всего проблемы исправляются перепрошивкой блоков, но иногда их приходится заменять с проведением соответствующей адаптации. Вмешательство в процессоры и память на физическом уровне практического смысла не имеет, а многие чипы вообще не предусматривают технологию ремонтного демонтажа.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная  диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Модуль контроля двигателя

Его можно назвать одним из главных, поскольку этот электронный блок отвечает за сердце машины – ее мотор. ЭБУ получает информацию со множества датчиков, анализирует ее, основываясь на заложенных в прошивку алгоритмах, и посылает соответствующие сигналы на различные исполнительные устройства.

ЭБУ двигателя обменивается с другими элементами внутренней системы автомобиля по шине, называемойCAN (CANbus), объединяющей всю электронную начинку транспортного средства в сеть. Основные блоки, с которыми «общается» ЭБУ мотора:

• АКПП;
• антиблокировочная (ABS) система;
• стабилизирующие системы;
• тормоза;
• блок обеспечения безопасности;
• модуль курсовой устойчивости;
• круиз-контроль;
• климатическая установка.

Основные задачи ЭБУ двигателя:

• управление процессом зажигания;
• если двигатель инжекторный, то и управление системой впрыска;
• контроль за газораспределением мотора;
• слежение за датчиком дроссельной заслонки;
• поддержание целевой температуры в охлаждающей системе;
• анализ состава отработанных газов и контроль подсистемы рециркуляции таковых.

На датчики ЭБУ приходят данные с датчиков коленвала, сообщающие его частоту вращения и текущее положение. Блок считывает скорость автомобиля, параметры напряжения тока в бортовой электросети, и множество другой информации. В ЭБУ встроена система самодиагностики, которая зажигает сигнал CheckEngine на приборной панели в случае неполадок. Параллельно с этим в память ЭБУ записывается код обнаруженной ошибки, который в дальнейшем можно считать через сервисный разъем с помощью специального устройства и ПО. Это помогает определить неполадку.

На современных автомобилях часто используется диагностический универсальный разъем OBD2:

К нему подключается любое устройство, работающее по этому протоколу и умеющее «читать» данные из памяти.

Местоположение ЭБУ

Блок управления автоматической коробкой может располагаться:

• непосредственно в корпусе АКПП;
• вне таковой.

Первый вариант позволяет существенно уменьшить количество проводки в автомобиле, поскольку меньше проводных «жгутов» идет от электронного мозга ЭБУ к датчикам. Но есть и минусы:

• тяжелый температурный режим. Коробка в процессе работы существенно нагревается, что негативно влияет на тонкую электронную начинку платы контроллера ЭБУ;
• затруднения при ремонте: любая операция с ЭБУ требует разбора коробки, что делает ремонт сложнее и дороже.

Пример локации ЭБУ внутри коробки:

Внешнее расположение ЭБУ лишено недостатков внутреннего: не такие высокие температуры, можно дополнительно защитить ЭБУ от влаги и прочих негативных воздействий. Кроме того, облегчается доступ к блоку для сервисно-ремонтных операций, и у инженеров есть возможность расположить ЭБУ удобным образом

Но есть и минус: при такой компоновке ЭБУ приходится протягивать длинные жгуты проводов, чтобы связать воедино ЭБУ, датчики и сервоприводы.

Как провести чип-тюнинг машины и увеличить мощность?

Одним из способом улучшения потенциала автомобиля является проведение чип-тюнинга, связанного с изменениями настроек ЭБУ. Это довольно простая процедура, которая выполняется на любом автосервисе с компьютерным оборудованием, но качественный чип-тюнинг возможен только на профессиональных стендах с модулированием результатов. Дело в том, что современные гаражные мастера выполняют стандартный тюнинг возможностей автомобиля. На самом же деле, каждое авто нуждается в индивидуальном подходе и измерении нужных данных. Процедура должна выглядеть следующим образом:

• проведение измерений реальных характеристик автомобиля на специальных стендах;
• выполнение тестирования двигателя и коробки на предмет возможности форсирования;
• просчет будущих особенностей обслуживания автомобиля, периодичности замены деталей;
• выполнение прогнозов по чип-тюнингу, определение количества лошадиных сил, которые можно выиграть;
• описание возможных проблем с автомобилем, которые возникнут после тюнинга;
• выполнение процедуры и снова проведение тестирования автомобиля;
• контроль полученных результатов на практических тестах и испытаниях.

Так что тюнинг невозможно сделать в гараже достаточно качественно, необходимо профессиональное оборудование и отличное понимание всей ситуации, ее сложностей и необычных сторон. Тем не менее, существуют и более демократичные возможности чип-тюнинга, которые используют многие автомобилисты, владеющие бюджетной техникой. Речь идет о полной смене ЭБУ на устройство другого производителя. Особенно интересна такая замена, если можно поменять блок управления на более качественный вариант. Тогда у вас получится сменить качество эксплуатации автомобиля, повысить надежность работы всех электронных систем, а заодно получить и более яркий потенциал. Предлагаем посмотреть видео о чип-тюнинге автомобиля:

Мониторинг ошибок ЭБУ

В электронном блоке предусмотрена диагностическая система, предоставляющая визуальный отчет автовладельцу. Когда контроллером выявляется отклонение, сбой либо какая-то ошибка, то приборная панель сигнализирует об этом соответствующей световой иконкой. Чаще всего она представлена в желтом или красном цвете. Это может быть пиктограмма с обозначением «сheck-еngine» (загоревшийся чек).

У появившейся ошибки производитель может предусмотреть соответствующий персональный цифровой или буквенный код. Все такие сочетания записаны в памяти электронного блока. Для этого отведено специальное место на плате. Выявить сбои помогает подключенное спецоборудование в виде сканера. Необходимо использовать соответствующий кабель и диагностический разъем.

Происходит считывание зафиксированных параметров отклонений и соответствующая их расшифровка. При этом всю необходимую информацию система отображает на присоединенном мониторе. Изучая полученную информацию, удастся уточнить текущее состояние транспортного средства.

ЭБУ в современном автомобиле

Если машина импортная, ЭБУ у нее будет называться ECU, однако никакой разницы, кроме сочетания букв, в этом нет. Устройство может быть установлено на двигатель любого типа вне зависимости от того, на каком виде топлива он работает. Узел работает с датчиками, которые отправляют электронные сигналы от различных устройств, не только двигателя, но и остальной системы автомобиля. Определение параметров проходит по заданному алгоритму, поэтому работа ЭБУ для каждого авто индивидуальна, и от разных моделей блоки подходить не будут. Обработав информацию в соответствии с параметрами мотора, блок будет отдавать команды устройствам исполнителям.

ЭБУ является главным элементом бортовой сети, так как управляет ей. Некоторые автомобилисты называют ее бортовым компьютером, но это не совсем правильно. Так называемые в народе «мозги» – это и есть данное устройство. Контроллер контактирует со всеми системами автомобиля, оснащенными электронными датчиками. Располагаются они в следующих узла и модулях:

• Автоматическая коробка передач.
• Тормозная система, если она оборудована ABS, EBD.
• Подушки безопасности, за их срабатывание отвечает именно контроллер и датчики.
• ESV, VSC, прочие системы, относящиеся к курсовой устойчивости.
• Климат-контроль.

Каждая система имеет отдельные блоки управления, они связаны друг с другом, могут координировать свои действия. Основным все-таки считают именно тот блок, который отвечает за управление системами двигателя. Он работает непрерывно, постоянно обменивается данными с другими системами автомобиля.

Для связи применяется не обычная проводка, а специальный кабель, именуемый CAN-шиной. Благодаря этому и образуется единая сеть, способная быстро обмениваться параметрами и стабилизировать работу всех систем. Таким образом производителю удается добиться наиболее оптимальной работы силового агрегата.
