Возможные причины выхода из строя модуля зажигания
Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.
Основные причины поломки устройства
Причины появления неполадок:
- В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
- Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
- Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
- Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
- Внутри штекера с низковольтными кабелями нарушился контакт.
- Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
- Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.
Признаки нарушения работы катушки
Основные признаки неисправности модуля зажигания ВАЗ 2114:
- При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
- При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
- Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
- Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
- На приборной панели появился предупреждающий индикатор «Check Engine».
При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.
Схема модуля зажигания 2115
Модуль зажигания, устанавливаемый на «Lada Samara», чрезвычайно устойчив к воздействию, как низких, так и высоких температур. Диапазон рабочих температур: -400/+1300C.
Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.
Наиболее распространенными неисправностями модуля зажигания «Самары» специалисты считают:
-
Нестабильную работу силовой установки при разгоне транспортного средства.
-
Падение мощности двигателя.
-
«Прерывистость» холостого хода.
-
Нарушение работоспособности парных (1/4 – 2/3) цилиндров двигателя.
Возможные причины выхода из строя модуля зажигания
Прежде чем выполнять ремонт основной детали в , надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.
Основные причины поломки устройства
Причины появления неполадок:
- В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
- Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
- в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
- Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
- Внутри штекера с низковольтными кабелями нарушился контакт.
- Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
- Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.
Признаки нарушения работы катушки
Основные признаки неисправности модуля зажигания ВАЗ 2114:
- При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
- При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
- Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
- Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
- На приборной панели появился предупреждающий индикатор «Check Engine».
При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.
Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.
Как произвести диагностику катушки зажигания на ВАЗ-2114
Как уже говорилось, при появлении первых признаков неисправностей в модуле зажигания ВАЗ-2114, владельцу транспортного средства следует провести его диагностирование. Самостоятельно в домашних условиях можно подобную процедуру произвести по следующему алгоритму:
- Проверить свечи.
- Проверить датчик положения коленчатого вала.
- Проверить катушку зажигания.
В домашних условиях все этапы проверок можно выполнить самостоятельно. Первый этап – это проверка свечей. Она проводиться в следующей последовательности:
- Извлекаем свечи из их гнезд – снимаем наконечники высоковольтных проводов (для этого подойдет специальный свечной ключ).
- Осматриваем свечи.
- Очищаем их от возможного нагара.
- Выставляем правильное расстояние между электродами.
- Проверяем свечи в работе с помощью подручных средств (например, из приспособления, изготовленного из пьезозажигалки) либо на автомобильном двигателе с рабочей системой зажигания.
Если свечи находятся в исправном состоянии, можно переходить к следующему этапу проверки на неисправности модуля зажигания.
Второй этап – это проверка датчика коленчатого вала. Такая проверка осуществляется с помощью мультиметра, благодаря которому проверяются две характеристики – напряжение и сопротивление. Для этого поступают следующим образом:
- Демонтируют датчик коленчатого вала.
- Измеряют сопротивление:
- на приборе устанавливается специальный режим омметра;
- клеммы прибора подсоединяются к концам обмотки, что выводится на поверхность;
- при оптимальной работе датчика цифровые показатели будут в пределах от 500 Ом до 700 Ом.
- Измеряют напряжение:
- переводят прибор в режим для измерения переменного напряжения;
- клеммы подключаются к концам обмотки;
- по корпусу датчика коленвала следует провести любым подручным предметом, изготовленным из металла;
- при оптимальной работе датчика прибор покажет увеличенные показатели напряжения, потому что рядом будет металлический предмет.
В противных случаях неисправный датчик придется заменить на новый, потому что он оказывает влияние и на работу модуля зажигания ВАЗ-2114. Если и после этого будут отмечаться признаки неисправности катушки, то следует перейти к третьему этапу проверки.
Третий этап – это проверка самой катушки зажигания. Эту деталь проверяют следующим образом:
- проще всего заменить катушку на новую;
- в момент работы автомобильного двигателя можно пошевелить катушку и постучать по ней (при видимых изменениях в функционировании впору судить о неисправном контакте в самой катушке);
- провести измерения мультиметром на показания сопротивления, такие показатели снимаются с парных катушек – они должны быть идентичными, приблизительно равны 5,4 кОм.
Что делать, если мультиметра нет, а необходимо произвести проверку замыкания электрической цепи? Специалисты рекомендуют воспользоваться двенадцативольтной лампочкой. Для этого следует один из проводов, идущих от нее, подключить к выводу, а второй провод замкнуть на корпусе мотора. Если при запуске стартера контрольная лампочка будет мерцать, то все находится в рабочем состоянии.
Если владельцу автомобиля самому проблематично выполнить подобную диагностику, то он всегда сможет обратиться к квалифицированным специалистам на СТО.
Проверка модуля зажигания «Лада Самара»
Корректность функционирования модуля зажигания не только оказывает существенное влияние на пуск силовой установки транспортного средства, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства необходимо достаточно сложное оборудование, имеющееся лишь в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в условиях любительского гаража самостоятельно. Единственным предметом материально-технического обеспечения данной проверки станет мультиметр, или тестер.
Первым, и наиболее простым способом определения работоспособности модуля зажигания является его подмена заведомо исправным прибором.
Процедура подмены модуля зажигания включает выполнение следующих мероприятий:
-
Подготовку необходимого инструмента: гаечный ключ на «17» (рожковый), гаечный ключ на «13» (рожковый), гаечный ключ на «10» (торцовый), шестигранник.
-
Обесточивание транспортного средства посредством отключения «-» клеммы от аккумуляторной батареи.
-
Демонтаж колодки проводов.
-
Отсоединение проводов высокого напряжения.
-
Откручивание креплений к силовому агрегату.
-
Выемка модуля зажигания (от держателя отворачивается при помощи шестигранника).
Установка подменного модуля предполагает подсоединение высоковольтных проводов (корпус модуля содержит подсказки). Кроме того, клеммы проводов тоже имеют соответствующие обозначения. Устанавливаем модуль зажигания, производя манипуляции в обратной последовательности, с последующей проверкой его работоспособности.

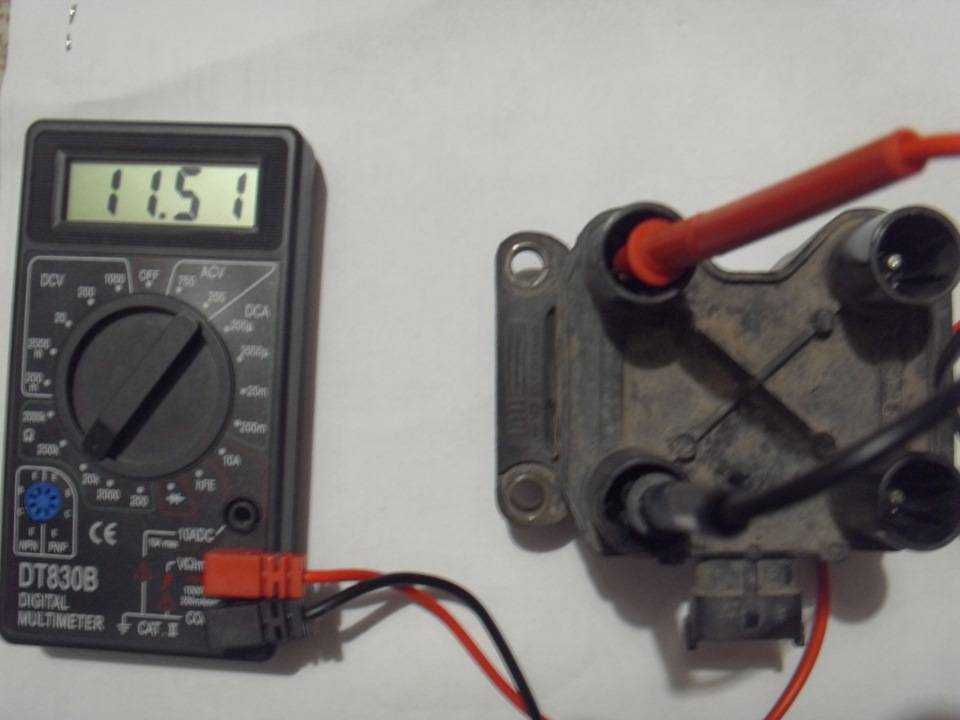

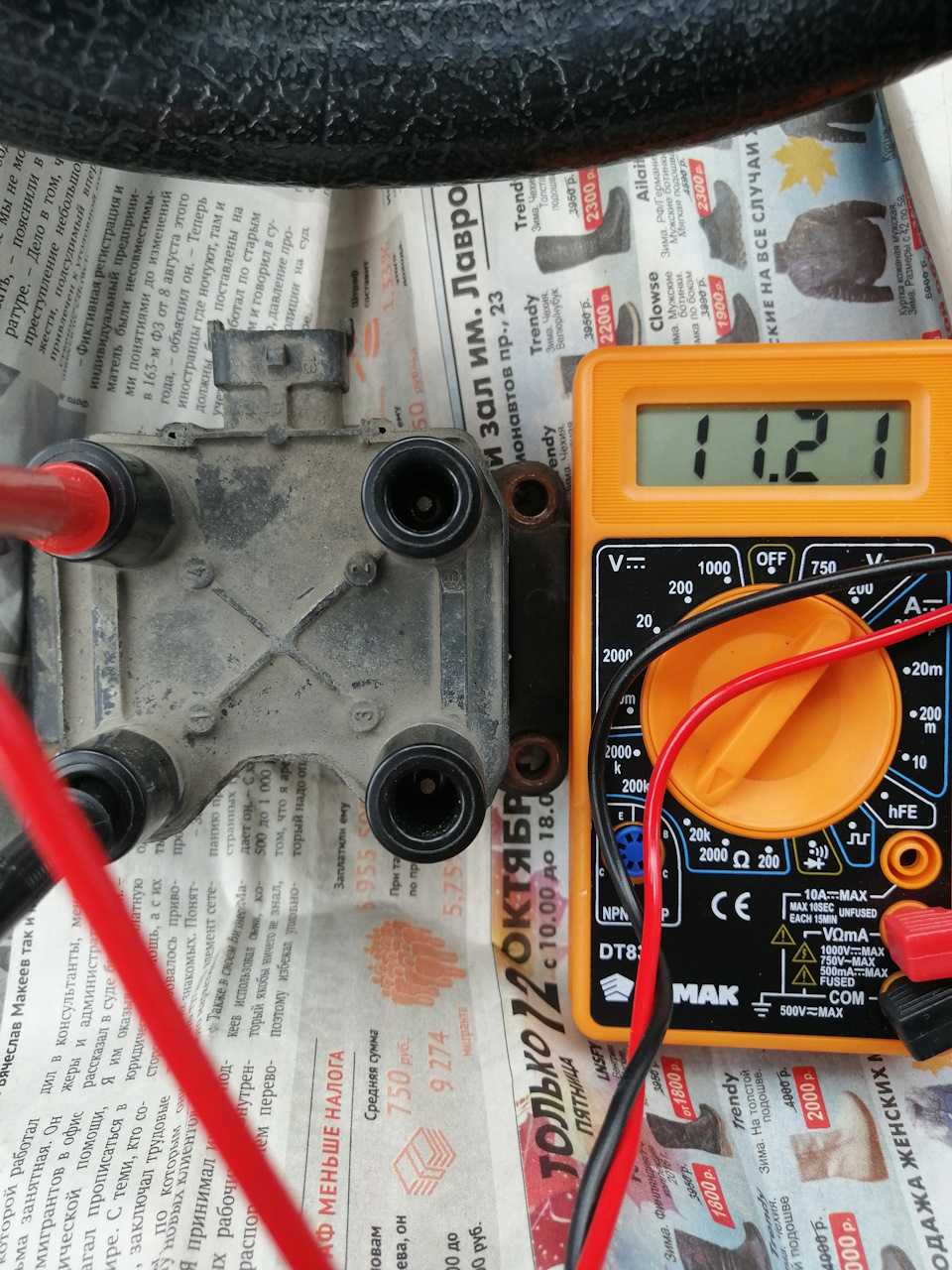

Еще один способ предполагает измерение сопротивления отдельных элементов модуля при помощи мультиметра (тестера). Посредством щупов тестера замыкаем «парные» выводы модуля, обеспечивающие подключение проводов высокого напряжения, и замеряем величину сопротивления.
Величина сопротивления исправного прибора должна составлять приблизительно 5,4 кОм. Несоответствие данного параметра указанной величине свидетельствует о том, что модуль зажигания «ВАЗ 2115» неработоспособен.
Существует и еще один, так называемый «народный» метод, или метод «встряски». При запущенной силовой установке слегка постучите по модулю. При всей «технической не научности» таких манипуляций, они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.
Признаки неисправности модуля зажигания ВАЗ 2114
- Напряжение бортсети автомобиля поступает с аккумуляторной батареи на контакт «D» (см. эл. схему подключения) модуля зажигания.
- Цепь соединения с массой идет с торца крышки головки цилиндров на контакт «С» модуля зажигания.
- Контроллер формирует сигнал управления зажиганием на контакт «В» модуля зажигания. Этот сигнал используется для коммутации первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 1 — 4.
- Контроллер формирует сигнал управления зажиганием на контакт «А» модуля зажигания. Этот сигнал используется для коммутации первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 2 — 3.
Модуль зажигания Ваз 2114 – принцип работы, возможные неисправности и замена » АвтоРемонт »: интернет-журнал про автомобили Нужно помнить о том, что сбои в работе могут быть спровоцированы и неисправностью датчиков, поэтому их также стоит проверять при возникновении проблем. Чтобы снизить вероятность поломок, нужно вовремя менять расходники – свечи и высоковольтные провода, а также хотя бы раз в год осматривать все контакты.
Замена модуля зажигания ВАЗ 2114
Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.
Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.
Как снять модуль зажигания ВАЗ 2114?
Процедура демонтажа выполняется так:
- Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
- Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем , которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
- Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
- Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
- После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.
Подключение нового устройства
Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:
- После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
- Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.
Схема подключения
Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.
Схема подключения МЗ на ВАЗ 2114
Как проверить устройство после подключения?
Диагностику работы нового 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.
Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.
Основные неисправности
Вследствие большого накопленного опыта ремонта данной неисправности, можно выделить часто встречающиеся факторы, которые присущи для любых агрегатов. Распространенные причины, которые могут привести к пропускам в системе зажигания:
- В первую очередь проблема может заключаться в свечах. Увеличенный или уменьшенный зазор, нагар. Свечи низкого качества. Свеча с нагаром
- Проблема с проводкой. Механические повреждения. Замасленность контакта.
- Повреждение непосредственно самого модуля либо катушки зажигания.
- Вследствие некачественного горючего могут забиться форсунки.
- Нарушена компрессия в цилиндре. Упала компрессия
- Неверная регулировка газораспределительного механизма.
- Подсос воздуха в топливную систему вследствие различных факторов. Повреждения впускного коллектора, износ колец форсунок.
- Уменьшился в силу разных причин зазор меж цилиндром и поршнем.
Это основные факторы, которые наиболее часто встречаются.
На автомобилях без компьютера, проверка и выявление причины происходит путем опробования различных вариантов.
После того как выявлена причина, переходим к ремонту. Для данных работ потребуется помощь мастера.
Устройство и принцип действия модуля зажигания
Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях
двухискровых катушек коммутатор конструктивно вынесен за пределы блока
.
Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.
Так выглядит одна из моделей модуля зажигания. Сверху виден разъём для подключения входящих проводов
На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).
При каких неисправностях есть возможность отремонтировать устройство?
В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.
Процесс ремонта модуля зажигания
Процедура ремонта производится после подготовки всех инструментов и материалов:
- набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
- шестигранник на 5;
- отвертка с плоским наконечником;
- паяльник с алюминием и флюсом;
- лак для ногтей;
- многожильные проводники.
Восстановление работы модуля зажигания производится так:
- Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
- Силовой агрегат останавливается. Производится снятие модуля.
- Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
- От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
- Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
- Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
- Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
- Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.
Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.
Что делать, если после замены модуля неисправность осталась?
Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.
Свечи и система зажигания
Особенности проверки свечей и других составляющих:
- Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
- После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
- После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
- Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.
Распиновка катушки зажигания ваз 2114 8 клапанов модели 2111-3705010-02 (54.37005)
Внизу на рисунке изображена распиновка катушки зажигания ВАЗ 2114 8 клапанов модели 2111-3705010-02 (54.37005). На ней стрелками указаны контакты и их предназначение.
Принципиальная схема управления двигателем с катушкой зажигания
| Расшифровка принципиальной схемы управления двигателем с катушкой зажигания ВАЗ 2114 | |
|---|---|
| Номер позиции на схеме ВАЗ 2114 | Расшифровка позиции |
| 1 | переключатель зажжения; |
| 2 | главная релюха; |
| 3 | аккумулятор; |
| 4 | атмосферный фильтр; |
| 5 | диагностический разъем; |
| 6 | приборная панель; |
| 7 | тахометр; |
| 8 | лампа чек; |
| 9 | спидометр; |
| 10 | датчик иммобилайзера с индикатором; |
| 11 | устройство руководства иммобилайзера; |
| 12 | электровентилятор структуры охлаждения движка; |
| 13 | релюха электровентилятора; |
| 14 | контроллер; |
| 15 | ДТОЖ; |
| 16 | катушка зажигания ваз 2114 8 клапанов, ВАЗ 2113, ВАЗ 2115; |
| 17 | свеча воспламенения; |
| 18 | ДПРВ; |
| 19 | распылители; |
| 20 | дроссельный узел; |
| 21 | ДПДЗ; |
| 22 | ДМРВ; |
| 23 | регулятор порожнего хода; |
| 24 | лямбда зонд; |
| 25 | сенсор скорости авто; |
| 26 | ДПКВ; |
| 27 | ДД; |
| 28 | шкив коленвала; |
| 29 | бензиновый фильтр; |
| 30 | релюха бензиновой помпы; |
| 31 | бензиновый бак; |
| 31 | бензиновый узел; |
| 32 | двухходовой клапанок; |
| 33 | гравитационный дроссель; |
| 34 | обратный сапун; |
| 35 | обратный клапан; |
| 36 | дроссель продувки адсорбера; |
| 37 | адсорбер; |
| 38 | сепаратор. |
Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?
Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.
Есть еще один простой метод диагностики, его принцип заключается в следующем:
- Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
- Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
- Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.
При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.
О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».
Проверка блока зажигания мультиметром
Диагностика проводится в следующем порядке:
- Производится запуск мотора машины.
- Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
- Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
- Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
- Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
- На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
- Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
- Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.
Прямая проверка вторичных катушек на наличие пробоя
Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:
- От разъемов устройства надо отключить все подсоединенные проводники.
- Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
- Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
- Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.
Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.
https://youtube.com/watch?v=4wHGBUx6x3M
Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?
Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.
Есть еще один простой метод диагностики, его принцип заключается в следующем:
- Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
- Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
- Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.
При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.
О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».
Проверка блока зажигания мультиметром
Диагностика проводится в следующем порядке:
- Производится запуск мотора машины.
- Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
- Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
- Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
- Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
- На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
- Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
- Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.
Прямая проверка вторичных катушек на наличие пробоя
Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:
- От разъемов устройства надо отключить все подсоединенные проводники.
- Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
- Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
- Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.
Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.
Модуль зажигания ВАЗ-2114 и его особенности
Модуль зажигания легкового автомобиля специально разработан для усовершенствования запуска автомобильного двигателя. Так как в качестве основных составляющих модуля работают две высоковольтные катушки, то и называют его часто «катушкой зажигания».
Рассмотрим устройство данной детали:
- катушки для вырабатывания высокого напряжения;
- двухканальный электронный коммутатор;
- прочный пластиковый корпус;
- низковольтный разъем подачи управляющих импульсов;
- выводы для подключения высоковольтных проводов к свечам зажигания.
Основными действующими элементами модуля зажигания являются высоковольтные катушки, которые раздают зажигающую искру на свечи. Это возможно благодаря следующей ее конструкции:
- Проводов для передачи высокого напряжения.
- Клемм с низким напряжением.
- Обмотки на сердечнике – вторичной (для розжига рабочей смеси) и начальной.
- Сердечника из электротехнической стали.
Механизм функционирования катушки зажигания заключается в следующем:
- электронный блок управления двигателем собирает все сигналы от расположенных на нем датчиков;
- ЭБУ формирует управляющий сигнал;
- сигнал поступает непосредственно на катушку зажигания;
- та, в свою очередь, образует высоковольтное напряжение;
- напряжение из катушки поступает на свечу цилиндра двигателя;
- топливновоздушная смесь воспламеняется;
- производится запуск двигателя.
В этом корпусе и размещается модуль зажигания.
