Предохранители ваз 21043, карбюратор

Диагностика

На любом автомобиле, чтобы определить неисправность топливного насоса или других элементов системы, не обойтись без диагностики предохранителя. Однако перед тем как переходить к непосредственному тестированию компонентов в блоках, рекомендуется досконально изучить их местоположение.

В мануале автомобиля всегда приводится помощь по эксплуатации, расшифровка защитных элементов и т. д. После определения требуемого предохранителя, непосредственно отвечающего за бензонасос, можно приступить к поиску проблемы.

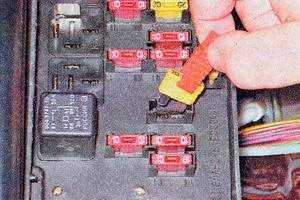

Демонтаж предохранителя

Перед этим важно придерживаться следующих инструкций

Иметь при себе специальный инструмент, с помощью которого предохранитель легко снять. Как правило, специалисты используют обычный пинцет.
Перед вытаскиванием предохранителя надо снять крышку спецблока (открывается на защёлках).
Извлечь предохранитель можно не только пинцетом, но и зажимом или щипцами.
Если элемент сгоревший, следует произвести капитальную проверку. Протестировать состояние проводов

Важно также продиагностировать контакты на самом электронасосе.
Менять предохранители можно только после того, как определена изначальная причина перегорания. Если этого не сделать, новый элемент тоже сгорит.
При целостности предохранителя надо тестировать уже реле и сам топливный насос.

Как и говорилось выше, предохранитель электронасоса может располагаться в различных местах. Так, на «десятке» и Ладе Приора он чаще устанавливается возле реле, отвечающего за те же функции. Порой, чтобы наладить работоспособность предохранителя, достаточно бывает постучать по реле.

При замене элемента главное не спутать места инсталляции, ведь при неправильной установке в блоке, риску подвергаются основные детали электрооборудования.

Цена защитных элементов автомобиля Ваз низкая. Примерно 50-70 рублей стоит предохранитель, реле – немногим больше.

Где расположены и за что отвечают устройства?

Для начала предлагаем выяснить, какие предохранители и реле за что отвечают, какова электрическая распиновка узлов на инжекторном и карбюраторном ВАЗ 2107. Основная часть используемых деталей установлена ​​в основном блоке, который находится в моторный отсек. Экран расположен прямо под лобовым стеклом, напротив пассажирского сиденья.

Если говорить непосредственно об инжекторе и карбюраторе, то электрическая схема устройств не зависит от типа системы подачи топлива. Это означает, что как карбюраторные, так и инжекторные версии автомобилей могут комплектоваться новыми и старыми блоками. В версиях автомобилей, выпущенных позже, устройство можно установить в салоне под бардачком.

Старого типа

Блок-схема старого образца

№	Что используется для
один	Этот компонент предназначен для защиты электрической цепи задних фонарей, моторчика печки, лампочки на приборной панели, а также реле системы обогрева заднего стекла.
2	Необходим для защиты мотора стеклоочистителя, системы очистки стекол и оптики, если они поставляются производителем.
3, 4	Дополнительные разъемы можно использовать при добавлении новых устройств.
5	Работа системы обогрева заднего стекла.
6	Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, в зависимости от автомобиля.
7	Устройство используется для обеспечения бесперебойной работы двигателя вентиляционного устройства, охлаждающего радиатор, а также звукового сигнала.
восемь	Аварийная световая сигнализация.
9	Бесперебойная работа противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10	Элемент отвечает за работу комбинации приборов, индикатора разрядки аккумулятора на комбинации, а также других лампочек.
одиннадцать	Стоп-сигналы, источники внутреннего света в кузове автомобиля.
12	Дальний свет справа, обмотка включения реле системы очистки оптики.
1. 3	Левая фара, лампа на панели управления дальним светом.
четырнадцать	Контурное освещение, поворотник, лампа подсветки под капотом.
пятнадцать	Меры, подсветка приборной панели, бардачок, прикуриватель.
16, 17	Элемент безопасности .
18	Устройство предназначено для защиты электрической цепи ламп ближнего света.
19	Этот элемент необходим для защиты цепи лампы оптики дальнего света.
Резервный сокет	Используется для подключения реле электродвигателя вентилятора ДВС в автомобилях, выпущенных до 2000 года.
20	Обеспечивает функциональность звукового сигнала (бип).
21	Необходим для обеспечения работы систем очистки оптики, если машина оснащена омывателем.
22	Отвечает за работу системы обогрева заднего стекла.

Нового типа

Сущность нового типа Назначение элементов в сущности нового типа

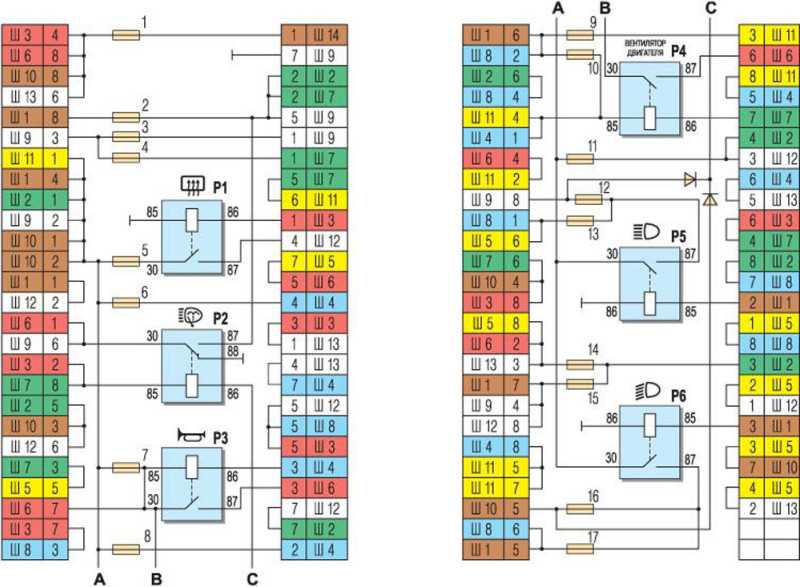

Ниже представлена ​​таблица с описанием реле, отмеченных на схеме цифрами 1-6.

Число	Описание
один	Обеспечивает работоспособность системы обогрева стекла.
2	Это реле используется для защиты двигателя системы очистки оптики. Устанавливается не на все автомобили.
3	Обеспечивает функциональность рулевого клаксона. На приведенной схеме заглушка размещена в месте установки устройства.
четыре	Необходим для защиты двигателя вентилятора силового агрегата. При обрыве реле есть вероятность перегрева силового агрегата.
5	Это устройство обеспечивает функциональность источников света дальнего света.
6	Реле защиты электрической цепи ближнего света.

Инжектор

Блок питания инжектора

Как мы уже сообщали, инжекторные версии «семерок» имеют блок предохранителей, аналогичный карбюраторным. Отличие в том, что инжекторные автомобили оснащены еще и блоком реле, который находится в салоне под бардачком.

Число	Цель
F1	Необходим для обеспечения работоспособности главного реле.
F2	Это реле предназначено для защиты компьютера от скачков напряжения.
F3	Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента автолюбитель не сможет завести двигатель.
R1	Основное реле.
R2	Устройство, используемое для обеспечения работы топливного насоса.
R3	Элемент защиты вентилятора радиатора двигателя.

Модификации авто ВАЗ-2107

Замена предохранителя печки своими руками

Довольно легко понять, что не работает система отопления салона ВАЗ-2107. Для этого нужно просто завести машину и повернуть выключатель обогрева салона. Если нет звуков, характерных для работающего вентилятора печки, необходимо искать причину проблемы и устранять ее. Если система отопления не работает ни в одном режиме, причина чаще всего в перегоревшем предохранителе печки.

Перегорание защитного устройства – наиболее частая поломка, которая устраняется заменой вышедшего из строя изделия. Изменить его очень легко. На ВАЗ-2107 установлены флажковые предохранители нового образца.

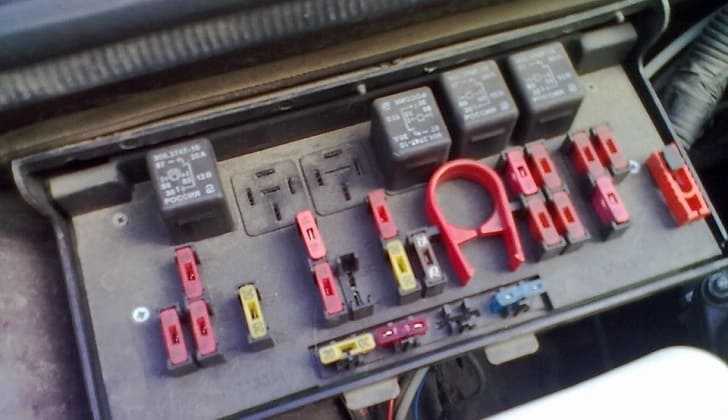

Блок с защитными устройствами расположен под капотом с правой стороны по ходу движения автомобиля, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, нужно открыть капот. Для обозрения открывается пластиковая крышка блока, где есть обозначения и названия деталей. Изделие с маркировкой F7 в системе реле R1 отвечает за систему отопления. При выходе из строя этого элемента прикуриватель и освещение в бардачке не будут работать параллельно.

Для замены необходимо приобрести новый флажковый предохранитель на 30 ампер

При покупке изделия обязательно обратите внимание на нагрузку. Не устанавливайте переоцененные продукты

Это может быть чревато серьезными последствиями, вплоть до возгорания автомобиля.

Сначала нужно разобрать сгоревший элемент с помощью пинцета, который находится в блоке. Затем новая деталь устанавливается на штатное посадочное место, для фиксации контактов нужно немного прижать изделие.

На этом работу можно считать завершенной. Если защитный элемент выйдет из строя после длительной эксплуатации, автономный отопитель продолжит работу без проблем.

Однако часто возникают ситуации, когда сразу после замены деталь снова сгорает. Дело в том, что предохранитель устанавливается на автомобиль для защиты электрических цепей автомобиля от перегрева и перегорания при большой нагрузке. Восстановленный элемент может свидетельствовать о более серьезных проблемах в цепи электрообогрева машины.

Почему прикуриватель не работает

Из-за того, что устройство состоит из двух разъемных деталей, нужно понимать, когда не работает прикуриватель ВАЗ-2107, может быть сломана только одна из составных деталей устройства — гнездо или патрон. В свою очередь, исправное гнездо может не работать по причине отсутствия питания на одном из его контактов.

Перегорел предохранитель

В ВАЗ-2107 прикуриватель находится в параллельном подключении часами и магнитолой, если функционирование розетки прекратилось одновременно с этими устройствами это следствие одной причины — вышел из строя предохранитель. Чтобы восстановить функционирование устройства предохранитель необходимо заменить.

Ненадежный контакт

Контактные разъемы прикуривателя подвержены окислению. В случае, когда причина отсутствия питания окисленные клемы, их необходимо зачистить предварительно отсоединив минусовую шину от аккумулятора.

Перегорел элемент накаливания

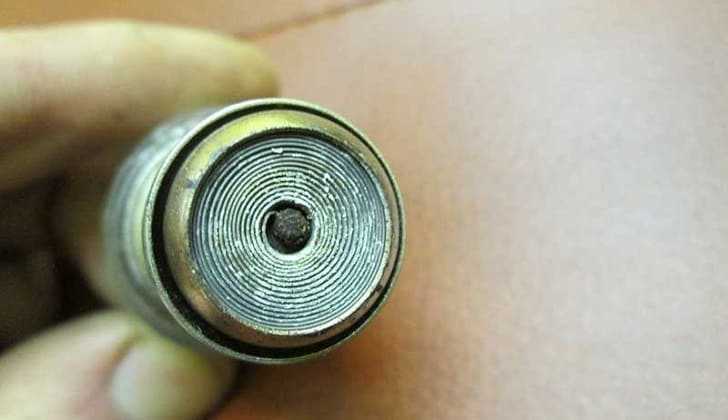

Нихромовая проволока служит элементом накаливания и со временем может выгореть и выйти из строя. Разобрать патрон прикуривателя чтобы произвести его ремонт не целесообразно, необходимо приобрести новый элемент.

Обрыв электропроводки

Отсутствие питания может быть следствием обрыва в электрической цепи.

Устройство, схема подключения электрооборудования ВАЗ-2105 и прокладки проводов схожи с другими моделями, необходимо найти место обрыва, зачистить и подключить их. Не будет лишним пропаять место скрутки и надежно его изолировать.

Демонтаж стартера и связь с реле

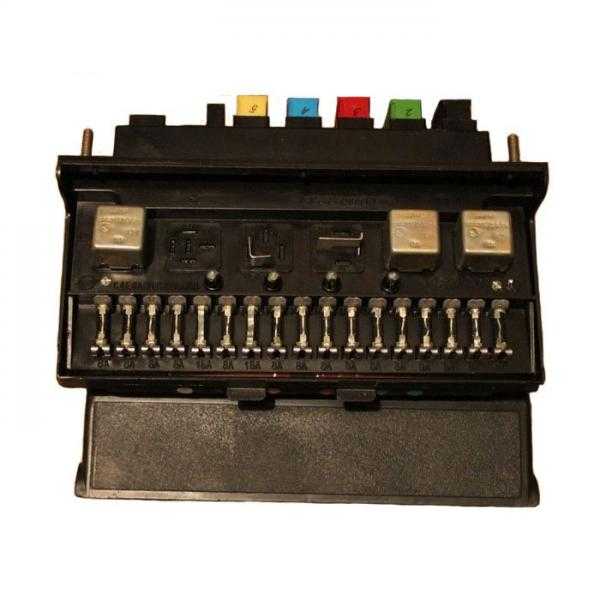

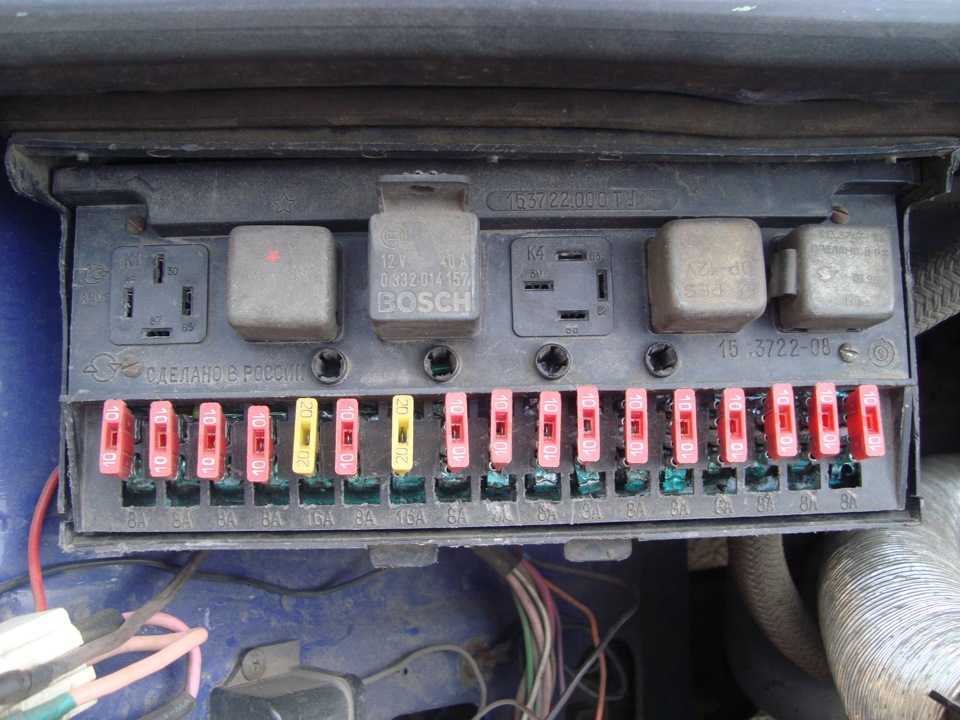

Монтажный блок предохранителей на ВАЗ 2107

Что делать, если пропала зарядка?

Проверка и замена реле Ваз 2107

Как и плавкие предохранители, реле лучше менять при отключенной от аккумулятора “массе”. Проверять исправность реле стоит после проверки соответствующих плавких предохранителей.

Реле легко извлекаются из посадочных мест. Начать проверку работоспособности реле следует осмотра “ножек” (контактов). Если они окислены, необходимо почистить их наждачной бумагой или ножом.

Проверить, работает ли реле, можно двумя способами. Самый простой — заменить его на новое, заведомо рабочее. Если после этого работа электроприбора восстановилась — старое реле было неисправно. Нет — надо продолжать поиск причины.

Также можно подать питание на обмотку реле и при помощи прозвонки или омметра проверить, замыкаются ли (размыкаются ли) необходимые контакты. Нерабочее реле подлежит замене. Ремонт реле конструктивно не предусмотрен.

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Схема зажигания ваз 2105

Электрическая схема контактного зажигания ВАЗ 2105

№ позиции на схеме ВАЗ	Расшифровка позиции на схеме
1	свечи воспламенения
2	распределитель поджигания ВАЗ 2105
3	конденсатор
4	кулачок прерывателя
5	саленоид зажжения
6	блок релюх и предохранителей ВАЗ 2105
7	релюха зажжения
8	переключатель поджигания
А	к контакту 30 магнето

Схема бесконтактного зажигания ВАЗ 2105

№ позиции на схеме	Расшифровка позиции на схеме
1	свечи поджигания
2	датчик распределитель
3	экран
4	бесконтактный датчик ВАЗ 2105
5	коммутатор
6	саленоид поджигания
7	блок предохранителей и релюх ВАЗ 2105
8	релюха зажжения
9	замок зажжения
А	к контакту 30 магнето

Схема проверки бесконтактного датчика зажигания ВАЗ 2105

№ позиции на схеме	Расшифровка позиции на схеме
а	проверка на машине
б	проверка снятого датчика
1	датчик-распределитель
2	переходная клемма с вольтметром
3	жгут проводов авто
4	клеммный разъем, присоединяемый к датчику-распределителю
5	резистор 2 кОм
6	вольтметр с шкалой не менее 15 В и внутренним сопротивлением не меньше 100 кОм

Описание блока предохранителей

Предохранители в автомобиле марки ВАЗ 2107 располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства. Монтажный блок автомобиля ВАЗ 2107 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

К тому же, данный прибор значительно упрощает установление и ремонтные работы над цепями, потому как вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В случае какой-либо поломки электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

К основным элементам электронной схемы инжекторного двигателя ВАЗ 2107 относятся:

• Тахометр;
• Датчик заслонки воздуха;
• Управляющее реле электронного двигателя вентилятора;
• Разъем диагностики;
• Индикатор, контролирующий работоспособность двигателя;
• Моторчик вентилятора, охлаждающего радиатор;
• Электронная катушка зажигания;
• Свечки зажигания;
• Электронный насос топлива;
• Датчик коленвала;
• Блок руководства двигателем;
• Аккумуляторная батарея;
• Форсунки;
• Фильтр очищения топливной смеси;
• Датчик холостого хода.

Какие основные отличия электросхемы двигателя типа инжектор от карбюраторного?

• В системе питания постоянно существует давление;
• Смесь топлива и воздуха образовывается при смешивании компонентов смеси в цилиндре;
• Впрыскивание топливо-воздушной смеси происходит с помощью форсунок;
• Процесс впрыскивания происходит с помощью электронной системы.

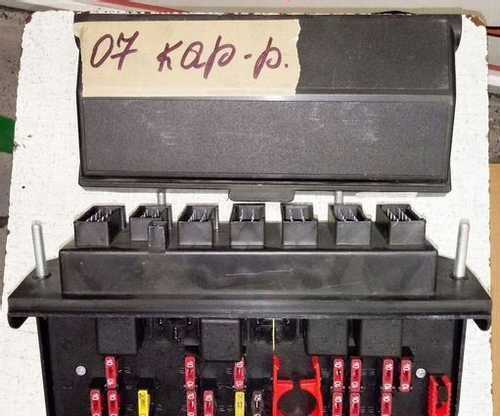

Как правильно проводится снятие и установление монтажного блока?

https://youtube.com/watch?v=RUl65pclHjA

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

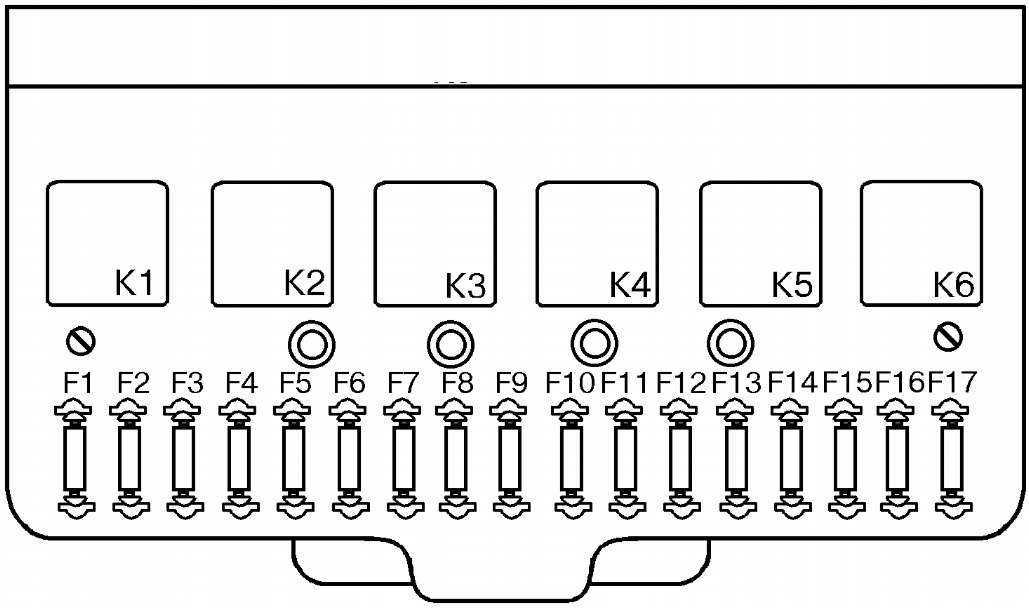

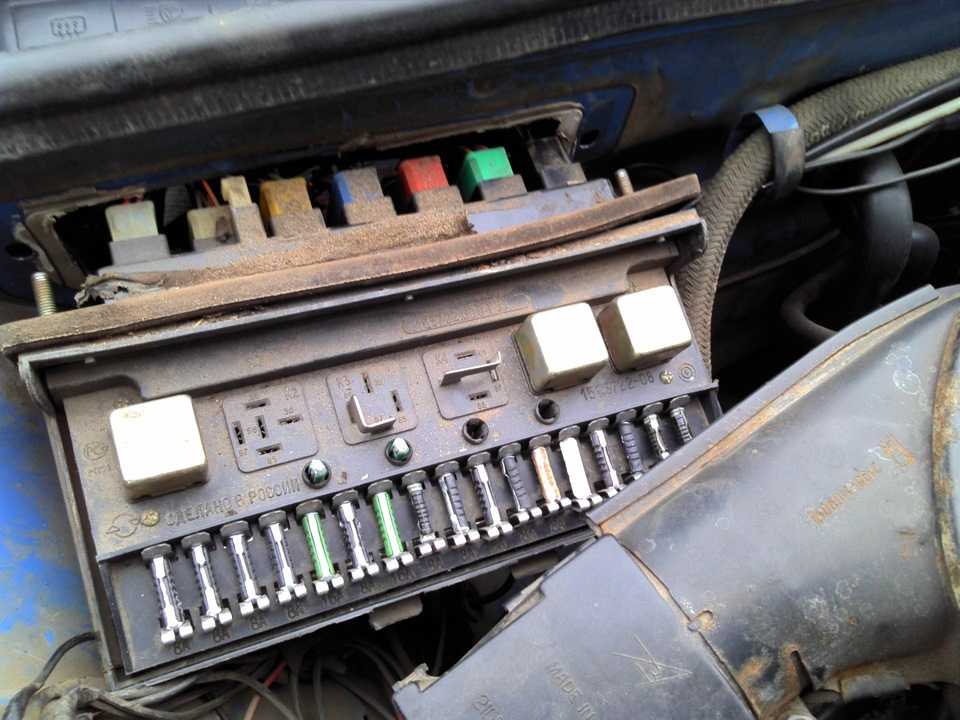

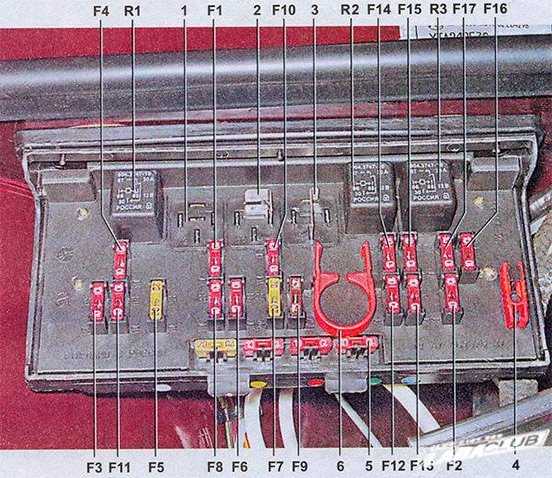

Порядок и наименование реле и предохранителей в монтажном блоке ВАЗ 2107

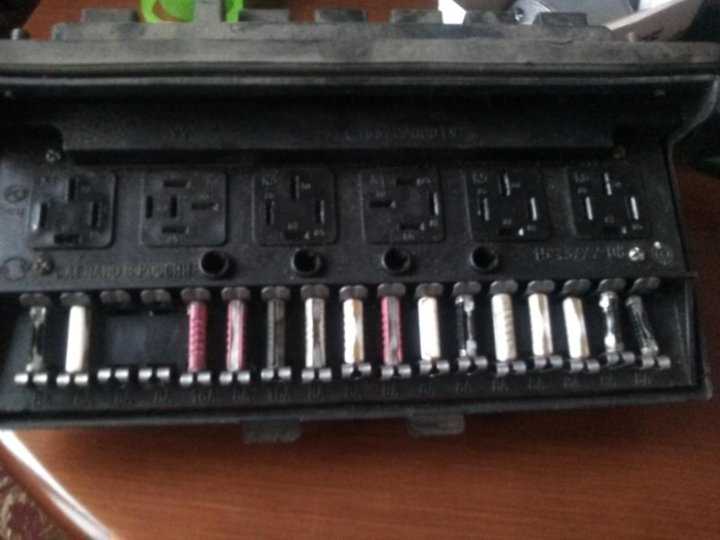

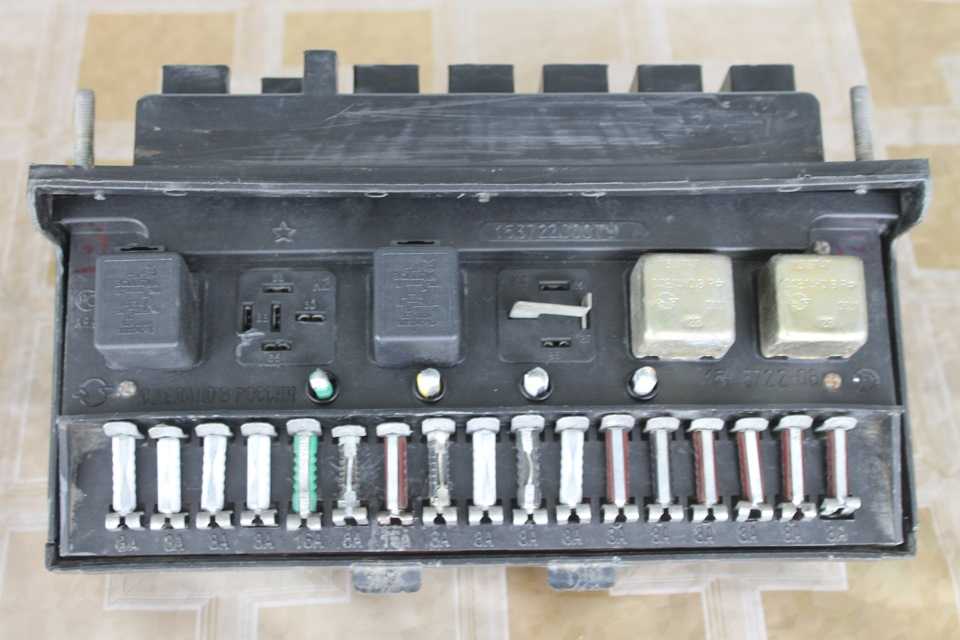

На более старых автомобилях стоял блок старого образца, и применялись предохранители с фарфоровым сердечником и полосой проводника, чем шире полоса, тем больше была сила пропускаемого тока. По цвету, они не различались, и были цилиндрического типа, расположены в один предохранительный ряд. Сверху блок прикрывает декоративная пылеводозащитная панель.

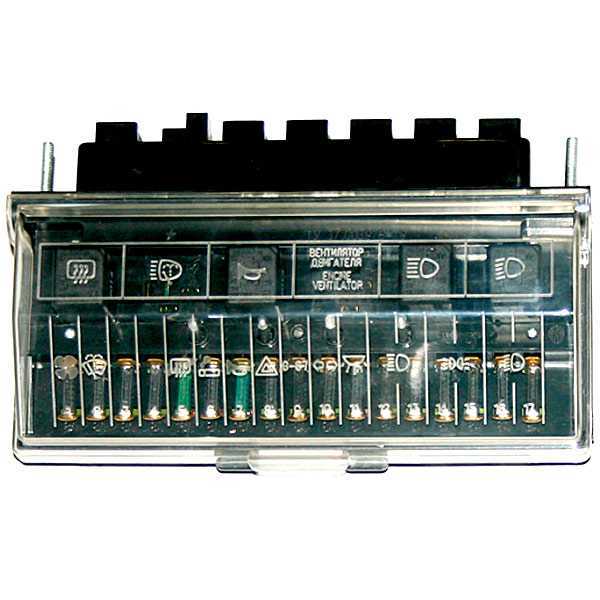

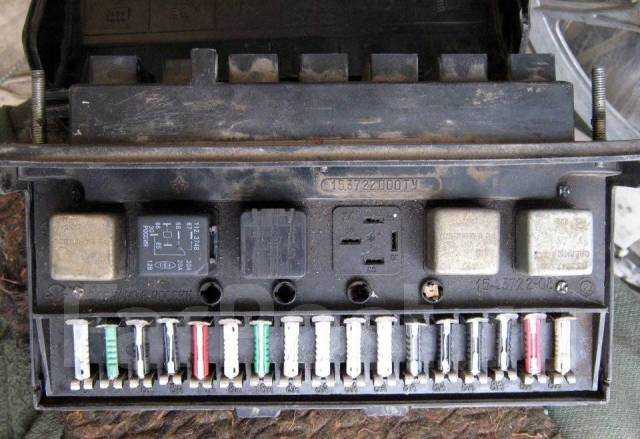

На более новых автомобилях установлен монтажный блок нового образца, со штырьковыми предохранителями, которые маркированы по цвету – красные рассчитаны на силу тока до 10 А, жёлтые – на вдвое большую, до 20 А.

Рассмотрим по порядку все реле и все цепи, защищённые предохранителями.

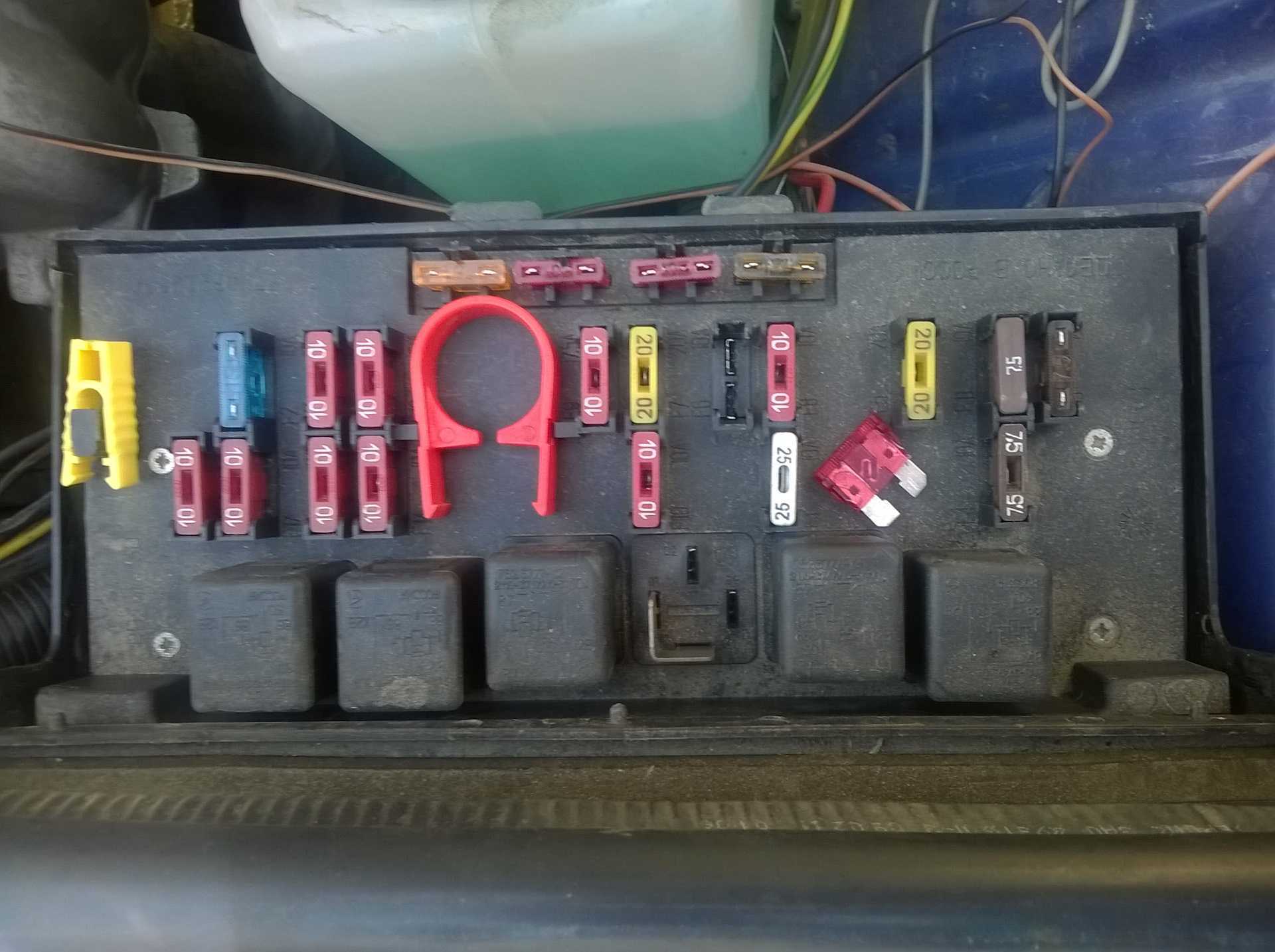

В монтажном блоке ВАЗ 2107 видно три кубических возвышения. Это реле, или электромеханические выключатели:

• R1 – реле обогрева заднего стекла, его предохранитель F5;
• R2 – дальний свет, его предохранители F12 на правую и F13 на левую фары соответственно;
• R3 – реле ближнего света фар, соответственно предохранители F16 и F17;

Если нет света в двух фарах сразу  (неважно, ближний или дальний) и замена предохранителей не помогла– лучше поменять реле. В случае, если и это не помогло – возможно, нужно поменять лампы или проблема в проводке

Существуют свободные «посадочные места» для реле:

• Омыватель фар, с очистителем – самая «буржуазная» опция;
• Звуковой сигнал.
• Включение «карлсона» — вентилятора охлаждения радиатора.

О двух последних местах следует сказать особо: там установлены перемычки, чтобы «замкнуть напрямую» цепи без реле. Необходимо помнить, что если перемычка установлена не плотно, и есть размыкание, то может быть отказ вентилятора системы охлаждения.

В случае, если всё-таки двигатель перегрелся, то нужно срочно включать на полную мощность печку, с максимальной температурой и на двойной обдув, и,  по возможности, набрать хорошую скорость на трассе.

В наборе имеется штатное место для пинцета, которым удобно менять предохранители:

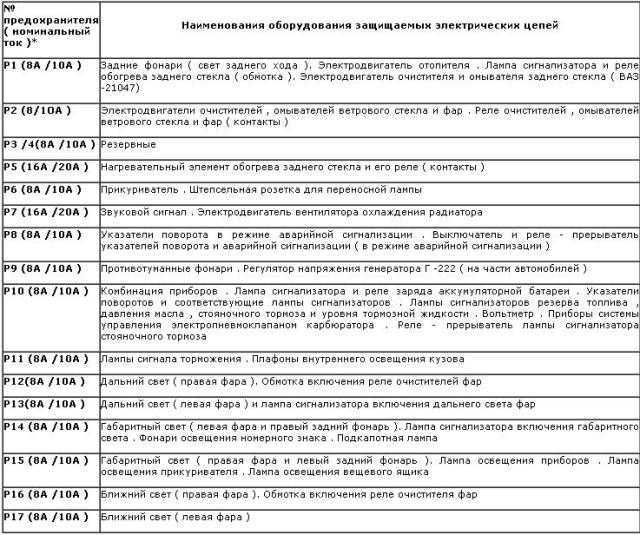

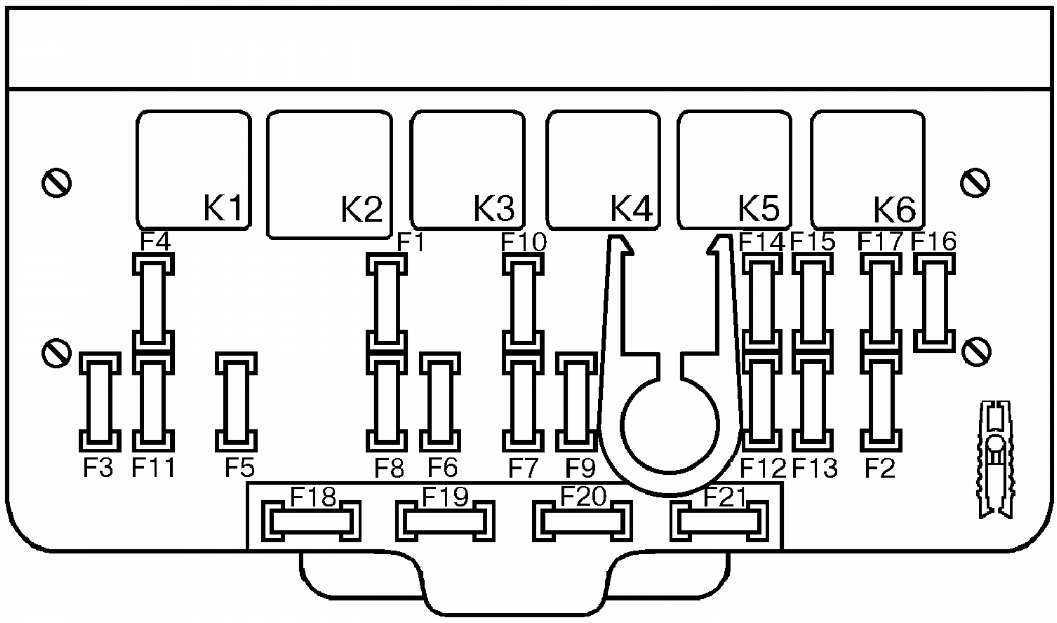

Ниже – схема расположения цепей относительно номера предохранителей. Они кодируются следующим образом (второй столбик – предельная сила тока, А). Принципиальная схема электрооборудования может помочь разобраться тем, у кого лучше визуальная память.

F1	10	Отопитель, белые фонари заднего хода, сигнал, обогрев заднего стекла;
F2	10	Двигатель стеклоочистителя, фар, насосов для обмывки как фар, так и лобового стекла;
F3, F4	10	Запасные
F5	20	Обогрев заднего стекла и реле
F6	10	Элементы консоли: прикуриватель и часы
F7	20	Звуковое реле и «карлсон». Совет: не сигналить часто и помногу, когда включён радиатор охлаждения.
F8	10	Аварийка, поворотники
F9	7,5	Задние противотуманки
F10	10	Множество фунций: приборная панель – лампы тормоза, аккумулятора, «подсос», электровентилятор, обмотка возбуждения генератора, электропневмоклапан.
F11	10	Тормозные сигналы, освещение в салоне
F12	7,5	Правый дальний свет
F13	10	Левый дальний свет
F14	10	Левые габариты, освещение номера, подкапотная лампа
F15	20	Правые габариты, часы, «бардачок», прикуриватель
F16	10	Правый ближний свет, омыватель и очиститель фар
F17	7,5	Левый ближний свет

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

• неисправен предохранитель бензонасоса ваз 2107;
• неисправность реле;
• обрыв цепи питания топливного насоса;
• неисправность мотора;
• неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

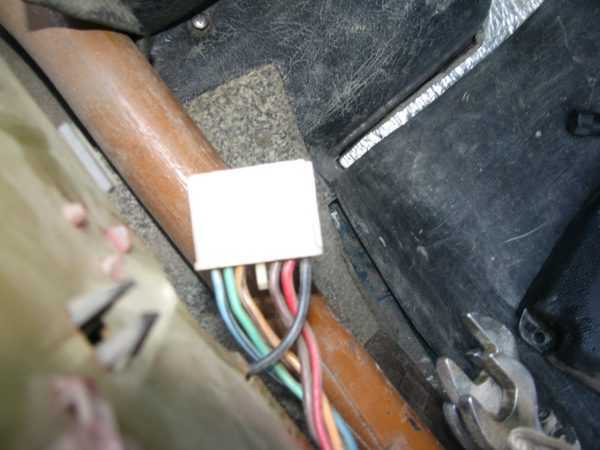

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Замена блока предохранителей на Ваз 2107

Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:

• отключить “массу” от аккумулятора;
• демонтировать корпус воздушного фильтра;
• отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;

Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.

• демонтировать полку, находящуюся в салоне под “торпедой”;
• снять корпус “бардачка”;
• отстыковать второй жгут проводов от БП;
• открутить болты крепления БП (правый болт скрыт, его сразу не видно);
• демонтировать блок предохранителей;
• установить новый блок предохранителей;
• затянуть болты крепления;
• пристыковать жгут, идущий из салона;
• установить корпус “бардачка” и полку под “торпедой”;
• подключить к БП жгут проводов, идущий под капотом;
• установить корпус воздушного фильтра;
• подключить “массу” к аккумулятору.

Замена предохранителей ВАЗ 2107

Замена предохранителей в монтажном блоке. Открываем крышку монтажного блока. Порядковые номера штыревых пре­дохранителей указаны на нижней сто­роне крышки и на панели блока. Там же, на крышке, нанесены символы защища­емых цепей. В монтажном блоке старого образца, которым комплектуется часть ав­томобилей, предохранители размеще­ны по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.

Для замены предохранителей и реле ВАЗ 2107 в монтажном блоке предусмотрены специальные пласмасовые съемники (пинцет), если его нет, то для замены предохранителей вам понадобятся пассатижи.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя	Сила тока,А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Модификации автомобиля

ВАЗ-2104. Базовая версия универсала, с карбюраторным двигателем от ВАЗ-2105, объемом 1,3 литра и мощностью 64 лошадиных сил. Оснащен 4-ступенчатой коробкой передач.

ВАЗ-21041. Опытный образец универсала, на него установили карбюраторный двигатель от ВАЗ-2101, объемом 1,2 литра и мощностью 62 л.с.. Так же как и базовая модель оснащался 4-ступенчатой, механической коробкой передач.

ВАЗ-21042. Экспортный вариант, руль располагался справа. Также автомобиль получил карбюраторный двигатель от ВАЗ-2103, объемом 1,5 литра и мощностью 72 л.с.

ВАЗ-21043. Автомобиль оснащался электрикой и салоном от ВАЗ-2107, некоторые экземпляры имели салон ВАЗ-2106. Карбюраторный двигатель был позаимствован у ВАЗ-2103. Коробка передач была как 4 так и 5-ступенчатой.

ВАЗ-21044. Экспортная модель, оснащенная двигателем от ВАЗ-2107, объемом 1.7 литра с моновпрыском, а так же 5-ступенчатой коробкой передач.

ВАЗ-21045. Экспортная модификация с двигателем 1,8 литра, в серийное производство не попала.

ВАЗ-21045Д. Мелкосерийно выпускали с 1999 года, оснащалась дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50 лошадиных сил. Коробка передач 5-ступенчатая.

ВАЗ-21047. Опытный образец с двигателем от копейки. Улучшенный вариант “Четверки”, оснащалась салоном от ВАЗ-2107 и карбюраторным двигателем ВАЗ-2103 объемом 1,5 литра и мощностью 72 л.с.. Коробка передач 5-ступенчатая. На экспортных модификациях решетка радиатора устанавливалась от ВАЗ-2107.

ВАЗ-21048. Дизельный универсал, с двигателем от ВАЗ-343 объемом 1,77 литра. Коробка передач 5-ступенчатая.

ВАЗ-21041i. Автомобиль, оснащенный инжекторным двигателем ВАЗ-21067. объемом 1,6 литра. Коробка передач 5-ступенчатая. Электрооборудование и салон от автомобиля ВАЗ-2107, а передние сиденья от Ижевского хэтчбэка ИЖ-2126.

ВАЗ-21041 VF. Салон, электрика и передние сиденья как у предыдущей модификации, также позаимствована у ВАЗ-2107 решетка радиатора. Оснащался 1.5 литровым инжекторным двигателем от ВАЗ-2103 и 5-ступенчатой механической коробкой передач.

Основные причины выхода предохранителей из строя:

1. самая распространенная причина — поломка или разрушение одной из деталей электросистемы автомобиля;
2. сбой в подаче электричества;
3. внезапно возникший скачок напряжения;
4. изнашивание предохранителя;
5. неправильная установка предохранителя, при этом оболочка может плавиться даже при небольшом перебое напряжения. Часто при неправильной установке предохранительного элемента в колодке наблюдается потеря контакта, что в свою очередь может привести к расплавлению корпуса блока предохранителей.

Схема блока предохранителей ВАЗ 2105

Схема блока предохранителей ВАЗ 2105

Для замены предохранителей, следует подробно ознакомиться со строением монтажного блока: размещением его элементов, назначением каждого из них. На крышке каждого монтажного блока расположено изображение схемы, на которых каждый предохранительный элемент обозначается латинской буквой F и имеет свой цифровой индекс. Если это схематическое изображение затерлось, и обозначения трудно рассмотреть, необходимо обзавестись его распечаткой, которую можно найти в интернете.

Монтажный блок ВАЗ 21053, 21051 и 21055 имеет следующую маркировку предохранителей:

• F1 — контролирует следующие электрические цепи: системы отопления, контрольной лампы и реле обогрева заднего стекла, задних фонарей;
• F2 — защищает электрооборудование переднего стекла и фар (очистители и омыватели);
• F3 и F4 — это резервные предохранители;
• F5 — обеспечивает безопасность электрической цепи обогревательного устройства заднего стекла, реле включения нагрева;
• F6 — контролирует работу прикуривателя, часов и штепсельной розетки;
• F7 — отвечает за звуковые сигналы;
• F8 — отвечает за безопасность аварийной сигнализации;
• F9 — необходим для защиты таких электрических цепей: задних противотуманных фар, регулятора напряжения генератора (если установлен генератор Г-222);
• F10 — контролирует безопасность электрических цепей большинства приборов, расположенных в салоне;
• F11 — отвечает за работу задних фонарей и ламп внутреннего освещения салона;
• F12, 13 и 14 — обеспечивают безопасность фар дальнего света и их регуляторов, лампы подсветки номерных знаков;
• F 15 — отвечает за безопасность работы некоторых контрольных приборов и габаритных фонарей;
• F16 и F 17 — контролируют безопасность электрических цепей фар ближнего света и реле омывателя.

Монтажный блок типа 17.3722 В автомобилях ВАЗ 2105 используются предохранительные элементы так называемого флажкового типа, окрашенные в разные цвета, в соответствии с максимальной силой тока. Предохранители рассчитанные на силу тока 7,5 А — окрашены в коричневый цвет; 10-амперные — в красный; рассчитанные на 15 А — синего цвета; желтым цветом маркируются предохранительные элементы на 20 А.

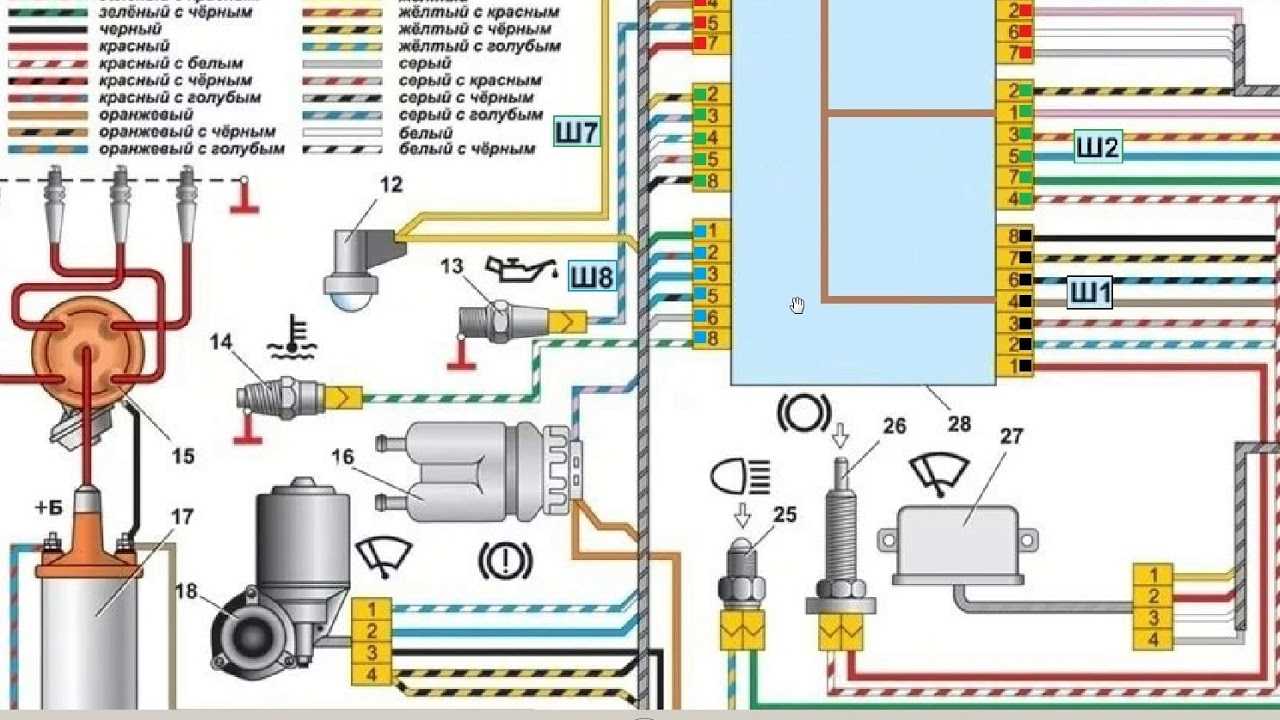

Схема ВАЗ-2104

ВАЗ 2104 с задним приводом и кузовом «универсал» выпускался с 1983 по 2012 год. Модель постоянно совершенствовалась: менялось электрооборудование, появилась система впрыска топлива, пятиступенчатая КПП и полуспортивные передние сиденья. Модификация ВАЗ 21043 была дополнена системой очистки и подогрева окна задней двери. Информация по схемам предназначена для самостоятельного ремонта авто. Электросхемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются файлы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

Замена блока предохранителей на Ваз 2107

Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:

• отключить “массу” от аккумулятора;
• демонтировать корпус воздушного фильтра;
• отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;

Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.

• демонтировать полку, находящуюся в салоне под “торпедой”;
• снять корпус “бардачка”;
• отстыковать второй жгут проводов от БП;
• открутить болты крепления БП (правый болт скрыт, его сразу не видно);
• демонтировать блок предохранителей;
• установить новый блок предохранителей;
• затянуть болты крепления;
• пристыковать жгут, идущий из салона;
• установить корпус “бардачка” и полку под “торпедой”;
• подключить к БП жгут проводов, идущий под капотом;
• установить корпус воздушного фильтра;
• подключить “массу” к аккумулятору.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструктивно задний фонарь автомобиля ВАЗ-2107 состоит из:

• левый и правый динамики;
• левый и правый проводники;
• две лампы мощностью 4 Вт и две розетки для них;
• шесть ламп мощностью 21 Вт и шесть розеток к ним;
• четыре гайки M5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота – оранжевым, а указатель поворота – белым. Наиболее типичные дефекты задних фонарей ВАЗ-2107:

• отсутствие массы на фонаре;
• истощение лампы;
• окисление контактов;
• обрыв или истирание проводки;
• выход из строя контактов разъема и т д.

Нет массы

• стоп-сигнал (красный);
• габаритные огни (коричневые);
• противотуманные фары (оранжево-черные);
• фонари заднего хода (зеленые);
• указатель поворота (черно-синий).

Перегорела лампа

Самая частая неисправность задних фонарей – перегоревание одной из ламп. В этом случае вам понадобятся:

1. Снимите пластиковую крышку со стороны багажника, которая фиксируется четырьмя пластиковыми винтами;

Окислились контакты

Окисление или засорение контактов блока разъемов может быть следствием недостаточно плотного соединения, а также попадания пыли и других мелких механических частиц в блок фары из-за износа или высыхания прокладки в ластике. Контактное окисление и загрязнение можно предотвратить путем регулярных профилактических осмотров и обслуживания всех элементов системы освещения.

Иван64

https://www.semerkainfo.ru/forum/viewtopic.php?f=7&t=14911&start=75

Обрыв проводки

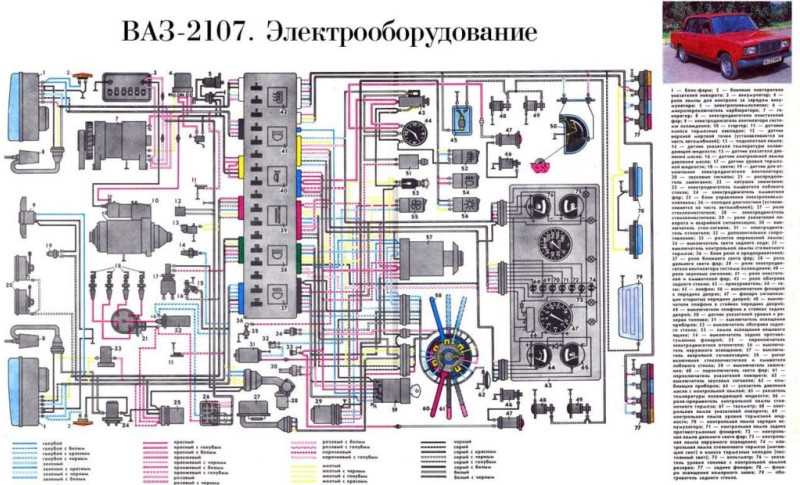

Целостность проводки проверяют мультиметром, если точку излома не удается определить визуально. Назначение каждого из проводов, идущих к разъему, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Замена реле

Признаки неисправности бензонасоса
